Бетонная чаша бассейна: последовательность действий

Содержание

Бетонные бассейны

Строительство бассейнов под ключ в Москве, Санкт-Петербурге, Воронеже, Белгороде и других городах осуществляет компания «Альфапул». Специалисты подберут современное оборудование с учетом всех особенностей вашей территории и грунта, чтобы использование конструкции было не только комфортным, но и долгосрочным, безопасным.

При возведении подобных объектов особенное внимание уделяется правильному выбору материала чаши. Есть современные решения, например, композит и полипропилен, однако бетон до сих пор остается вне конкуренции. Он востребован не только из-за мощности и износостойкости, но и вариативности дизайнов, отделки. Чаше можно придать практически любую форму и размеры.

Бетонные бассейны рекомендованы в тех случаях, когда на территории заказчика наблюдается повышенный уровень грунтовых вод. Об остальных преимуществах и особенностях конструкции расскажут наши эксперты.

Стоимость строительства бетонного бассейна под ключ: от чего она зависит

Цена заказа рассчитывается индивидуально. На нее влияют такие факторы, как: сложность, материалы отделки, дополнительное оборудование и т.д. Помните, что бассейн – очень сложный проект, который не терпит ошибок ни на одном из этапов строительства. Поэтому обращайтесь только в крупные компании, которые могут предоставить гарантии и показать галерею готовых работ.

Схема облицовки бетонного бассейна:

Армирующий каркас.
Бетон М350
Выравнивающий штукатурный слой
Гидроизоляция 1 слой
Армирующая сетка
Гидроизоляция 2 слой
Клей для плитки
Плитка / мозаика

Основные этапы строительства бетонной чаши

Строительство бассейна под ключ – это очень трудоемкий и технически сложный процесс. Причем размеры проекта на его сложность и стоимость не сильно влияют. Поэтому сооружение стационарной конструкции лучше доверить профессионалам, именно от их навыков и опыта зависит успешная работа и комфортное использование бассейна.

Подготовка котлована — на этом этапе происходит разметка и формирование котлована под будущую чашу, производится выравнивание дна и создается песчаная подушка толщиной 15-20см.

Производится устройство бетонной стяжки на дне будущего бассейна толщиной 1.5-2 см.

Далее выполняется армирование плиты у дна чаши с учетом будущего подключения трубопроводов и заливки этой плиты. Оставляются куски арматуры для последующей связки со стенами бассейна.

На этом этапе формируется армокаркас стен чаши с установкой закладных элементов, или формирования ниш для их последующей установки.

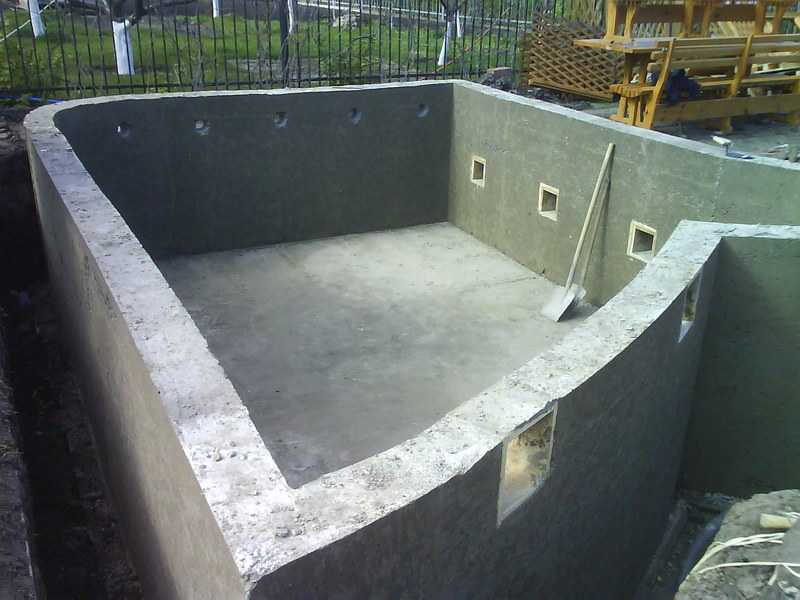

После формирования армокаркаса монтируется опалубка для отливки чаши, это самый ответственный этап, необходимо соблюсти все условия по качеству материала и выполнению работ.

После снятия опалубки идет контроль качества отлитой чаши. Для пленки ПВХ, оштукатуривают чашу. Для мозаики — нанесение гидроизоляции следует уделить особое внимание.

Если планируется облицовка чаши мозаикой — производятся гидроиспытания на предмет качества нанесенного слоя гидроизоляции и произвести устранение течей если они появятся.

После окончания выше перечисленных этапов переходят к отделке внутренней поверхности чаши и отделке пространства вокруг бассейна.

Выбор места под строительство бассейна из бетона

Бетонный бассейн славится своей надежностью и долговечностью. К минусам можно отнести высокую стоимость и длительность сроков изготовления, однако все эти недостатки оправдывает конечный результат.

Мы не ограничиваем вас в выборе местности или расположения, однако при осмотре участка предоставим свои рекомендации. Бассейн может быть расположен как на даче, так и в загородном доме или приусадебном участке. «Альфапул» реализует проекты любой сложности.

Варианты облицовки бассейна под ключ: мозаика, керамика

Возведение бетонных бассейнов под ключ дает большой простор для фантазии и воплощения самых смелых дизайнерских идей. Подобных опций нет у более дешевых аналогов. Рисунок мозаики может быть любым, все зависит только лишь от вашего вкуса. Такой бассейн будет выглядеть респектабельно не только сразу после постройки, но и на протяжении десятков лет. Примеры проектов из бетона есть перед нашими глазами, достаточно вспомнить советские конструкции, которые до сих пор не требуют какого-то серьезного обновления. Современная отделка, тем не менее, может порадовать более изысканным художественным исполнением, прочностью, ведь она не выгорает на солнце, устойчива к механическим повреждениям.

Самым доступным украшением является пленка, иначе ее также называют лайнером. Пленка бывает разных цветов, имеет толщину не более 1,5 мм и считается приемлемым вариантом облицовки.

В дизайне бассейна учитываются: его размеры, свободная площадь рядом, рельеф местности, ландшафт и, конечно же, фантазия владельца.

Отделка бетонного бассейна под ключ: от бюджетных до элитных материалов

Для отделки поверхности бассейна используются очень разные материалы, поэтому цена может варьироваться. В качестве примера возьмем варианты из каждого ценового сегмента:

Бюджетный класс. Если вы придерживаетесь принципа «дешево и сердито», то рекомендуем отделку из пленки ПВХ. Она бывает с рисунком и без него. Стоимость российского изделия также невысока, как и в случае с мозаикой. В данном случае отпадает необходимость в гидроизоляции чаши, поэтому такой вариант отделки – самый дешевый.
Средний класс. Используется керамическая плитка от российских производителей, стоит она намного дешевле импортной. Выглядят такие изделия достаточно приемлемо. Также можно заказать недорогую китайскую мозаику из стекла.
Премиум-класс. В данном ценовом сегменте предлагается дорогостоящая облицовка плиткой, изготовленной на европейских заводах.

В каждом предложенном варианте есть свои плюсы, главное, чтобы вы могли для себя решить сразу – бассейн будет просто способом хорошо провести время или негласным символом высокого статуса? В любом случае, мы с удовольствием воплотим мечты в реальность.

Преимущества бетонных бассейнов

Бетонные бассейна представляют собой капитальные конструкции, которые нельзя разобрать и перевезти с собой. Это, пожалуй, единственный недостаток. Но преимуществ, конечно, в списке намного больше:

нет ограничений по размерам и дизайну, допускается проектирование конструкции с очень сложной конфигурацией, ступенями и лестницами, с несколькими уровнями глубины;
единственный возможный вариант в случаях, когда надо сделать конструкцию длиной более чем 12 м и шириной более 5 м;
можно сделать очень глубокое дно, перепады по глубине, дополнительно соорудить трамплин;
такой бассейн может стать достойной альтернативой пляжному отдыху, в нем будет приятно купаться не только взрослым, но и детям.

Возведение бетонного бассейна под ключ: особенности

Возведение бетонной конструкции имеет свои особенности:

вы должны быть готовы к проведению капремонта покрытия раз в 8-10 лет;
надо уделять немного свободного времени, чтобы привести поверхность в порядок (примерно раз в неделю), или нанять персонал для поддержания надлежащего вида и состояния;
обычно строительство занимает от 4 до 7 месяцев.

Размеры и формы чаши бетонного бассейна: варианты

Из нашего опыта можем поделиться такими наблюдениями по поводу формы и размеров чаши:

как правило, если вы планируете в бассейне расслабляющие лечебные процедуры, до достаточно будет объема в 2 куба;
большей популярностью пользуются конструкции, вмещающее в себя примерно 8 кубометров воды;
для спортивных занятий рекомендуется устанавливать чашу, способную вместить 30 кубов;
для купания детей в бассейне глубина должна быть не более 1 метра, для взрослых в среднем – 1,6 метров;
если вы хотите установить вышку для прыжков в воду, то минимальная глубина чаши –2,5 метров.

Чем сложнее конфигурация проекта, тем дороже обойдется строительство.

Дополнительные аксессуары для зоны бассейна

Зону отдыха возле бассейна можно сделать более комфортной и дополнить аксессуарами. Для этого в ход идут: защитная пленка, лестницы и поручни, химия, пылесосы и не только. Установка искусственного небольшого водопада – еще одно интересное решение.

Мы предлагаем установку тентов для защиты от знойного летнего солнца. Крыша защитит водную гладь от листьев. Специалисты «Альфапул» наряду со строительством бассейнов занимаются возведением и таких объектов. Стоимость навеса определяется используемыми материалами и конструкцией навеса.

Для внутренней подсветки чаши рекомендуем приобрести специальные светодиодные прожекторы. Они имеют влагозащитные свойства и красиво освещают водную толщу, делают образ бассейна более респектабельным.

Сдвижные павильоны и защитные навесы

Причины, почему мы рекомендуем устанавливать сдвижные павильоны для уличных бассейнов:

Павильон не только поможет поддерживать чистоту воды, защитит от листьев и мелкого мусора, приносимого ветром, но и снизит энергозатраты. Здесь работает принцип обустройства парника. Это же позволяет продлить срок эксплуатации бассейна.
Самый подходящий материал для павильона – металлопластик или же поликарбонат. Конечно, это не самый бюджетный вариант, но он обеспечивает высокий уровень комфорта.

Обращаем ваше внимание, что на зимний период уличный бассейн рекомендуется накрывать тентом, готовые решения можно найти в любом ценовом сегменте.

Обычный навес не обеспечивает настолько же хорошую защиту, как павильон.

Остались вопросы? Звоните в «Альфапул». Менеджер проконсультирует вас, расскажет про особые предложения и поможет с выбором наиболее приемлемой конструкции.

Строительство бетонной чаши бассейна | Материалы и технологии

Бассейн с бетонной чашей — не только самый престижный и наиболее традиционный, но также самый дорогостоящий и сложный. Он требует весьма основательного и продуманного подхода к строительству.

Чаша здоровья

Строительству бассейна с бетонной чашей предшествует выбор места и типа бассейна — закрытый или открытый.

Первый может размещаться как в отдельном павильоне, так и в доме или пристройке. В таком случае решение о строительстве бассейна лучше принимать при проектировании здания. Если же выбран открытый вариант, то следует учитывать результаты разведки грунтов и возможность подведения инженерных коммуникаций. Важнейшими из них являются системы водоснабжения и водоотведения. Кроме того, участок, прилегающий к бассейну, должен быть нескользким, водонепроницаемым и иметь незначительный уклон в сторону от бассейна.

В связи со сложностью задачи разработку любого проекта бассейна с бетонной чашей лучше поручить опытным проектировщикам.

После того как выбрано место для бассейна и завершена разработка проекта, строительство проходит следующие этапы:

– рытье котлована,

– устройство основания бетонной чаши,

– армирование,

– сооружение опалубки,

– бетонирование и размещение закладных элементов,

– демонтаж опалубки,

– выравнивание стен и днища чаши бассейна,

– гидроизоляция,

– отделка.

Основы основ

Сооружение основания под чашу бетонных бассейнов открытого и закрытого типов значительно различается. Для закрытого бассейна комплекс работ зависит от того, создается ли конструкция в процессе строительства дома или встраивается в уже возведенное ранее здание. В первом случае в проекте учитывается вся специфика гидротехнического сооружения, а также взаиморасположение фундамента здания и днища бассейна. Причем наиболее предпочтительным является вариант расположения чаши бассейна на опорах, которые устанавливаются на единой с домом фундаментной плите.

При таком варианте предусматривается пространство под чашей бассейна, позволяющее контролировать состояние конструкции и трубопроводов во время его эксплуатации.

В этом же пространстве преимущественно размещается оборудование системы водоподготовки бассейна, а также переливная емкость в случае переливного бассейна. Как уже говорилось выше, данный вариант является самым удачным в отношении его эксплуатации, но и самым дорогостоящим.

Если бассейн встраивается в уже возведенный коттедж, то при реализации задуманного возможен целый ряд сложностей, требующих специфического подхода. Например, если чашу бассейна планируется разместить в цокольном или подвальном этаже, глубина заложения донной плиты может оказаться ниже фундамента дома. А вследствие подкопа под его опорную часть и нарушения подстилающего слоя грунта возникает риск деформации и повреждения несущих конструкций здания. Безопасная реализация таких проектов требует в каждом конкретном случае разработки индивидуальной технологической схемы.

При сооружении открытого бассейна этапы рытья котлована и подведения основания под бетонную чашу проще. Под основание бассейна на дне котлована насыпают песчаную подушку толщиной 15–30 см, на которую производится укладка слоя бетонной подготовки толщиной 10 см. Плита бетонной подготовки должна выступать за края донной плиты бетонной чаши на 2–5 см. Если донная плита будет находиться ниже уровня грунтовых вод, что в российских условиях случается очень часто, по периметру плиты и в пространстве отводящего воду канала выкапывается траншея глубиной и шириной 25–50 см, которую засыпают крупным гравием, создавая таким образом дренаж. Кроме того, по бетонному основанию укладывается слой гидроизоляции, которая защищается от повреждения со стороны донной плиты чаши бассейна цементно-песчаной стяжкой (толщина 3–5 см).

Слой гидроизоляции укладывается с запасом, так, чтобы после окончания бетонных работ его края можно было завести на стенки бетонной чаши бассейна. Как правило, для этих целей (внешняя гидроизоляция бетонной чаши) применяют рулонные гидроизоляционные материалы (гидростеклоизол, ПВХ пленки), а также обмазочные битумные мастики.

При размещении бассейна внутри здания коттеджа и высоком уровне грунтовых вод дренажная система организуется по периметру всего дома.

Стальной скелет

Поверх цементно-песчаной стяжки, защищающей внешнюю гидроизоляцию, сооружается каркас будущей бетонной чаши бассейна. Для этого используется арматура периодического профиля. Ее сечение, шаг ячейки определяются при проектировании в зависимости от геометрических характеристик бассейна и состава грунтов. Обычно для вертикального и горизонтального армирования применяются стержни диаметром 8–10 мм. Шаг горизонтальных стержней составляет 3–60 см, вертикальных — 15–30 см.

Одно из принципиальных требований при сооружении каркаса — запрет на использование сварки в местах пересечения и связывания арматурных стержней. Дело в том, что в месте сварки нарушается микроструктура металла и выжигается углерод, а это предпосылка к созданию очага коррозии. Кроме того, при заливке бетона на сваренный арматурный каркас из-за отсутствия люфта в местах скрепления арматурных стержней возникают значительные внутренние напряжения. Это также может привести к коррозии, нарушению целостности каркаса, а позже и бетонной чаши.

Поэтому для связывания арматурных стержней используется стальная вязальная проволока диаметром 2–3 мм. Для соблюдения проектной толщины слоя бетона, защищающего арматуру от воздействия воды и коррозии, применяются специальные пластиковые фиксаторы, обеспечивающие точное расположение деталей каркаса. По контуру донной плиты в местах расположения стен делают выпуски арматуры, фиксирующие каркас стен.

При сборке арматурного каркаса оставляются окна под размещение закладных деталей оборудования бассейна. Также на этой стадии в местах, к которым не будет доступа после бетонирования, прокладывается трубная обвязка.

Особое внимание уделяется гидроизоляции стальной арматуры во избежание коррозии при просачивании воды в толщу бетона. Для этого арматура обрабатывается антикоррозийными составами, обеспечивающими коррозионную стойкость и долговечность всей конструкции. Обычно для этого используются полимерные краски. Для большей надежности производят двойное окрашивание. Если необходим высокий уровень коррозионной стойкости, применяют многослойное окрашивание красками или специальные полимерные мастики.

Ящик для чаши

Для придания нужной формы и толщины стен и дна бассейна сооружается опалубка. Наиболее надежным и многоразовым вариантом является унифицированная металлическая опалубка. Однако иногда бывает рациональным использование фанерной и одноразовой деревянной опалубки. Ее недостатком является увеличение расхода смесей для выравнивания внутренней поверхности чаши. Это обуславливается меньшей точностью изготовления опалубки на строительной площадке по сравнению с заводскими условиями.

Для достижения необходимой геометрии чаши необходимо обеспечить не только заданную точность размеров, но и прочность элементов опалубки. Это очень важно сделать, чтобы избежать выпучивания стенок опалубки под воздействием гидростатического давления бетонных масс.

Правильный выбор типа опалубки, ее элементов, точность сборки в соответствии с геометрическими характеристиками чаши бассейна и необходимая прочность обеспечивают заказчику значительную экономию средств за счет сокращения расходов на дорогостоящие выравнивающие смеси, большинство из которых ввозятся из-за рубежа.

За раз или за два

Особенности бетонной чаши бассейна диктуют определенные требования к качеству материала. Прежде всего бетон, который должен применяться для строительства чаши, должен иметь высокую прочность и водонепроницаемость. Специалисты большинства компаний, занимающихся строительством бетонных бассейнов, рекомендуют применять для отливки бетонной чаши тяжелый бетон классом не ниже B 25 по прочности и марки не ниже W 6 по водонепроницаемости. Для открытого бассейна важна также морозостойкость бетона. В соответствии с этим для бетонной чаши под открытым небом рекомендуется использование марки бетона по морозостойкости F100–F150, что позволит выдержать не менее 100–150 циклов попеременного замораживания и оттаивания.

Сегодня для бетонирования чаш бассейнов применяются две основные технологии: непрерывной заливки и отливки в два приема.

Технология непрерывной заливки бетона предполагает использование автобетономешалок и автобетононасосов за один прием. Для уплотнения бетона применяются площадные и погружные вибраторы. Непрерывность процесса заливки требует слаженных действий всех строительных звеньев. В результате получается монолитная чаша с высокими эксплуатационными качествами. Однако иногда технология непрерывной заливки бетона не используется из-за невозможности обеспечить доступ техники к месту строительства на участке.

Технология отливки бетонной чаши бассейна в два приема распространена сегодня значительно шире. В этом случае сначала бетонируется дно чаши, а за второй прием — стены. В месте соединения стены и дна (соприкосновения нового и уже застывшего бетона) образуется так называемый холодный стык, через который вода может проникать в толщу бетона и, оставаясь там, разрушать его структуру при замерзании или даже просто вытекать из чаши бассейна. Для предупреждения этого в местах стыков застывшего и незастывшего бетона предварительно укладывается саморасширяющийся шнур сечением 2,5–3,5 см. Этот шнур изготавливается из материала, объем которого при погружении в воду увеличивается в 6 раз и более. Таким образом, при разбухании шнур закрывает все щели и препятствует проникновению воды.

Существует два подхода к размещению закладных элементов в толще стен и дна бассейна. Первый предусматривает их размещение в окнах арматурного каркаса с соответствующей опалубкой непосредственно перед заливкой бетона. В таком случае закладные элементы, а также вход заливной и сливной труб, крепятся на арматуре с помощью проволоки. Без такого крепежа закладные элементы могут быть сдвинуты со своего места при заливке бетонной смеси.

Второй подход заключается в формировании с помощью деталей опалубки специальных окон и ниш под закладные элементы, которые устанавливаются уже после окончания основных бетонных работ. Затем ниши зачеканиваются и герметизируются раствором на основе саморасширяющихся смесей.

Недопустимым является выдалбливание ниш под закладные элементы в готовой бетонной чаше бассейна — это может привести к нарушению ее целостности.

Удержание воды

Водонепроницаемость стенок и дна чаши бассейна достигается не только за счет применения специальных марок бетона. Целый комплекс работ по выполнению обмазочной гидроизоляции внутренней поверхности чаши и трещин и швов бассейна направлен на предупреждение проникновения воды в толщу бетона.

После снятия опалубки стены чаши бассейна выравнивают с помощью оштукатуривания и нанесения специальных выравнивающих смесей. Раковины заделывают специальными шпатлевками, предварительно обработав поверхность растворами минеральных кислот для открытия пор в бетонной поверхности, чтобы пропиточные жидкости лучше проникали вглубь бетона.

Под штукатурку в качестве гидроизоляционных материалов чаще других используют акриловые и эпоксидные смолы, образующие при затвердевании на поверхности бетонной чаши сплошную полимерную пленку. Применяют также проникающую изоляцию, такие средства, как «Пенетрон», «Кальматрон», CARAT-P, Osmoseal и др. Активные химические компоненты этих материалов проникают в толщу бетона и вступают в реакцию с гидроокисью кальция, образуя нерастворимые кристаллогидраты, заполняющие капилляры, микротрещины и поры бетона размером до 0,4 мм.

Большие чаши бассейнов герметизируют при помощи двухкомпонентных цементно-полимерных составов, состоящих из цементной основы и эластификатора: Mapelastic, Aquafin-2k, Osmoflex, Vandex BB75E, Ceresit CR 66 и Ceresit CR 166. Покрытие, образующееся с помощью таких составов, может перекрыть трещину шириной до 1 мм. Места стыков стен и дна выклеивают уплотнительными лентами. Для лучшего прилипания штукатурного слоя к гладкому бетону на него предварительно наносят адгезивные составы. Ошту-катуривание проводят по металлической сетке, зафиксированной на поверхности чаши дюбелями.

Объем комплекса работ по гидроизоляции чаши бассейна зависит от выбранных отделочных материалов. Так, отделка бассейна керамической плиткой требует тщательной гидроизоляции бетонной чаши, как это описано выше. Если в качестве отделочного материала выбрана ПВХ-пленка (Alkorplan 2000, Flagpool, Efolie и др.), являющаяся также и гидроизоляционным материалом, то объем работ по гидроизоляции бетонной чаши значительно сокращается. Герметичный мешок пленки сваривается по форме бассейна и прижимается давлением воды к его стенкам. Крепится пленка к чаше только по периметру на бортике.

Кроме всего прочего, использование ПВХ-пленки для отделки внутренней поверхности бетонной чаши бассейна является самым экономичным и быстрым вариантом. Перед монтажом пленки производится только выравнивание поверхности чаши и укладывается слой утеплителя и амортизатора из нетканого материала, который также препятствует образованию конденсата и появлению микроорганизмов.

Этапы работы:

1. Рытье котлована

При рытье котлована учитываются плотность земли и уровень грунтовых вод, а также не должно быть нагрузки со стороны фундаментов соседних построек.

2. Устройство основания бетонной чаши и армирование

Толщина донной плиты, стен, класс и марки бетона, класс и диаметр арматуры определяются гидростатическим расчетом.

3. Сооружение опалубки, бетонирование и размещение закладных элементов

Надежная опалубка позволит избежать таких дефектов при бетонировании, как выпучивание под давлением массы бетона, заваливание стен, нарушение геометрии чаши, что, в свою очередь, сэкономит силы и средства при отделочных работах.

4. Выравнивание стен и днища чаши бассейна, отделка бассейна

Выравнивание стен и днища — трудоемкий и дорогостоящий процесс, на котором не стоит экономить и который необходимо выполнить особенно тщательно, ведь от этого зависят качество отделки, надежность гидроизоляции и внешний вид чаши бассейна.

5. Гидроизоляция, отделка и реконструкция чаш бассейнов

Армированное стекловолокном полимерное покрытие предназначено для облицовки внутренней поверхности бассейнов. Оно одновременно является отделочным и гидроизолирующим материалом, что очень ценно при реконструкции бетонных чаш.

Текст: Александр Преображенский

видов бассейнов | Как работает

Основное различие между различными типами бассейнов заключается в конструкции бассейна. Существует несколько различных стилей бассейнов, каждый из которых имеет свои преимущества и недостатки.

Наземные бассейны являются самым дешевым вариантом строительства, а также самым простым в строительстве. Большинство наземных бассейнов изготавливаются из сборных комплектов, которые может собрать даже любитель (хотя большинство людей обращаются к профессиональным установщикам). Сначала монтажники выравнивают землю, чтобы сформировать плоскую поверхность здания. Затем собирают дорожку по периметру, на которую опирается наружная стена (из металла, пластика или дерева). Далее рассыпают песок в зоне бассейна и прокладывают сантехнику. Наконец, они закрепляют виниловую пленку на стенках бассейна, наполняют бассейн водой, разглаживают пленку и закрепляют ее на месте. Как только они подключат насос и систему фильтрации, бассейн готов к работе. Основным недостатком этого типа бассейна является то, что он менее прочен, чем другие конструкции, и, как правило, менее привлекателен. Он также менее постоянен, что может быть хорошо — относительно легко разобрать бассейн и переместить его в новое место.
Бассейны из стекловолокна изготовлены из армированного стекловолокном пластика, которому придана форма чаши. Для установки бассейна строительная бригада выкапывает яму подходящего размера, прокладывает необходимую сантехнику, добавляет немного песка и опускает в яму предварительно сформированную конструкцию бассейна. Затем выравнивают бассейн, подключают всю сантехнику и засыпают территорию вокруг бассейна. Обычно бассейн окружен бетонной конструкцией настила.
Заглубленные бассейны с виниловым покрытием конструктивно очень похожи на наземные бассейны, но они больше похожи на обычные заглубленные конструкции. Строительная бригада выкапывает яму и собирает металлическую, пластиковую или деревянную каркасную стену по периметру ямы. Как и в наземном бассейне, бригада укладывает песок на дно отверстия и прикрепляет виниловую облицовку к несущей стене. Эти бассейны намного дешевле, чем другие встраиваемые конструкции, но не так долговечны. Как правило, лайнер необходимо менять каждые 10 лет или около того.
Пистолетные бассейны являются самой популярной конструкцией в большей части Соединенных Штатов. Чтобы построить один из таких бассейнов, строительная бригада выкапывает яму, устанавливает водопровод и собирает каркасную сетку со стальными армирующими стержнями диаметром 3/8 дюйма ( арматура ). Стержни арматуры располагаются на расстоянии около 10 дюймов друг от друга и скрепляются проволокой. Когда сетка установлена, бригада наносит вокруг арматуры густое покрытие из торкрет-бетона , смеси цемента и песка. Распылитель смешивает сухую смесь для торкретирования с водой непосредственно перед распылением – в результате получается влажный бетонный материал. Бригада заглаживает торкрет-штукатурку и оставляет ее на неделю или около того, прежде чем нанести гладкую отделку на шероховатую поверхность. Самая популярная отделка называется 9штукатурка 0006 (на самом деле смесь цемента и мраморного песка), но многие люди отделывают свои бассейны специальной краской для бетона. Бассейны из торкрета также могут быть отделаны плиткой, открытым заполнителем или даже стекловолокном. Бассейны из торкретбетона (и их двоюродные братья, бассейны из торкретбетона ) очень прочны, и их можно построить любой формы и размера.
Бассейны из литого бетона похожи на торкрет-бассейны, но их намного сложнее построить. Вместо распыления бетона вокруг арматурного каркаса бетон заливается в обычные деревянные формы. С появлением методов торкретирования строительство бассейнов из литого бетона в основном отошло на второй план. В кладка бассейнов блочная , стены построены из бетонных блоков.

Несмотря на то, что конструкции этих бассейнов совершенно разные, все они основаны на одних и тех же основных системах водопровода и фильтрации. В следующих нескольких разделах мы увидим, как эти компоненты поддерживают работу пула.

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно процитировать эту статью HowStuffWorks.com:

Том Харрис
«Как работают бассейны»
17 сентября 2002 г.
HowStuffWorks.com.
7 апреля 2023 г.

:: IPC :: Бассейны с бетонными чашами

Рекомендуемые области применения

Бассейны с бетонными чашами, без трещин или с дискретными трещинами не шире 0,5 мм

Не рекомендуемые области применения

Бассейны с бетонными чашами сплошные или прерывистые трещины шириной более 0,5 мм.

Требования

Сплоченность, плоскостность, прямоугольность встреч, вертикальное выравнивание, ровность поверхности и очистка стен и дна бассейна перед гидроизоляцией. Рекомендуется пескоструйная очистка.
Если требуется коррекция на фиксируемых поверхностях, необходимо провести тщательную пескоструйную очистку, чтобы подготовить поверхность с подходящей шероховатостью для механического закрепления выравнивающих и выравнивающих растворов.
Выравнивающие и выравнивающие слои будут выполняться сборными растворами, включающими заполнители, качество и гранулометрический состав которых соответствует толщине слоя, и добавки, обеспечивающие деформируемость и отсутствие трещин. Они также позволяют выполнить гидроизоляцию в короткие сроки (3-6 дней после нанесения). В ряде случаев целесообразно нанесение вяжущего мостового грунта (особенно на дно ванны) поверх бетонной поверхности. Во всех случаях необходимо соблюдать инструкции производителя раствора.
В выравнивающих и выравнивающих слоях высотой более 25 мм целесообразно устанавливать в середине слоя рейку из нержавеющей стали размером 50×50 мм и Ø 2 мм. Для крепления этой сетки к стенкам бассейна следует использовать анкеры из нержавеющей стали.
Выравнивающие и выравнивающие слои будут прерываться по конструктивным швам бассейна по всей их длине и ширине.
Гидроизоляция растяжимыми материалами, наносимая кистью, валиком или шпателем, должна выполняться в соответствии с инструкциями изготовителя последовательными слоями, переходящими от меньшей концентрации материала к большей, чтобы способствовать ретикуляции существующих смол.
Несмотря на то, что эластичные гидроизоляционные материалы проницаемы для водяного пара, рекомендуется наносить их на сухие основания (остаточная влажность менее 1%).

Материалы

Полиэтиленовая пленка или ламинаты (толщиной 0,1 мм) для разделительных слоев.
Растворы цементные для выравнивания слоев, на цементе ЦЕМ I или II/42,5 (RC/97), в объемном соотношении 1:3 или 1:4, с промытым песком с гранулометрическим составом Ø 0-4 мм. Или цементные растворы группы PIII по DIN 18550.
Растворы цементные для выравнивания слоев дна чаши на цементе ЦЕМ I или II/42,5 (RC/97) в объемном соотношении 1:3 или 1:4 с промытым песком фракцией Ø 0-4 мм распределение размеров. Или плавающий бесшовный пол в соответствии с DIN 18560, часть 4, с механической прочностью ZE 20.
Рейки из нержавеющей стали (материал 1.4301 по немецким стандартам) размером 50×50 мм и Ø 2 мм.
Деформируемый водостойкий раствор, обычно состоящий из двух компонентов, наносимый кистью, валиком или шпателем последовательными слоями в соответствии с инструкциями изготовителя.
Рукава, ленты и ламинаты из ПВХ или других тканых материалов или с накладными ткаными слоями (геотекстиль) для стыков и стыков.
Глазурованная или неглазурованная керамическая плитка малого или среднего размера с очень низкой водопоглощающей способностью (< 1%).
Специальные детали для стыков, кромок и переливов в зависимости от емкости и уровня воды
Тип C 2 цементные клеи для тонкослойной укладки. Р 2 деформируемые клеи реакции рекомендуются там, где ожидается высокая механическая нагрузка и высокая химическая стойкость. Дисперсионные клеи D никогда не будут использоваться .
Затирочные материалы, предпочтительно реакционного типа RG . В плавательных бассейнах с умеренными требованиями к химической стойкости и механической прочности можно использовать цементные тампонажные массы CG 2 .
Высокоэластичные герметики с высокой химической стойкостью (даже к сильнощелочной воде) и пригодные для постоянного погружения в воду. В этом случае грунтовки для деформационных швов дополняют герметизирующие материалы.

Затирка швов

Ширина межплиточного шва определяется уже на этапе проектирования; рекомендуется минимальный шов 3 мм.

В большинстве случаев рекомендуется использовать реактивные растворы RG . Если требования к механической прочности и химической стойкости низкие, мы можем использовать цементные тампонажные массы CG 2 . Во всех случаях будут соблюдаться инструкции производителя относительно способа и условий приготовления и применения.

Заливку можно начинать после того, как связующий материал затвердеет; межплиточные швы будут полностью заполнены. При использовании материалов для реактивной заливки обязательна тщательная очистка в соответствии с инструкциями производителя до затвердевания этих материалов.

Использование пистолетов-экструдеров рекомендуется во всех операциях по заливке раствором материалов типа RG .

При укладке керамической или стеклянной мозаики, предварительно уложенной на тыльную сторону, рекомендуется нанесение затирочного материала перед укладкой панелей, затем очистку обратной стороны мозаики и укладку панели поверх предварительно нанесенного слоя клея. После того, как панель установлена, бумага должна быть удалена, состав должен быть подогнан к соседним панелям, а затирка должна быть подправлена. Весь этот процесс должен осуществляться в течение времени схватывания тампонажного материала.

Для керамической плитки, предварительно уложенной лицевой или тыльной стороной, сначала наносится затирочный материал, затем очищается тыльная сторона плитки и укладывается на клей, удаляя бумагу, подкрашивая швы до начала затвердевания и в установленное время.

При последующих операциях по очистке необходимо соблюдать инструкции производителя затирочного материала.

Деформационные швы

Конструкционные швы, имеющиеся на чаше бассейна, тщательно просматриваются по всей их длине и ширине, над ними устанавливаются гидроизоляционные ленты.
Проект бассейна должен включать установку, ширину и детали конструкции периметральных и промежуточных деформационных швов, а также используемые материалы.
Стыки между керамическим покрытием и краевыми деталями или переливы должны быть тщательно осмотрены и должным образом загерметизированы.
На стыках бассейна и пляжей, а также между сухими и влажными участками необходимо предусмотреть выполнение капиллярных разрывных швов; то есть водонепроницаемая герметизация стыков, чтобы избежать миграции влаги из влажной части в сухую.
Промежуточные деформационные швы должны располагаться в местах изменения плоскости и придавать форму панелям с переменной длиной в зависимости от погодных условий или использования бассейна, но не более 8 м.
Пломбировочные материалы должны быть невпитывающими, с закрытыми порами, с высокой сжимаемостью и невосприимчивыми к воздействию воды (даже сильнощелочной) и колебаниям температуры (до 70ºC)
Герметизирующие материалы должны обладать высокой эластичностью и соответствовать ширине проектируемого шва , водостойкий и с высокой химической стойкостью (даже к сильнощелочной воде, pH≥12). Эти материалы должны иметь хорошее старение в условиях погружения и быть устойчивыми к перепадам температуры (до 70ºС).
Необходимо тщательно соблюдать инструкции производителя в отношении сохранения, а также подготовки и применения этих герметизирующих материалов или мастик . В некоторых случаях требуется нанесение специальной грунтовки на стенки шва.
Деформационные швы должны быть сухими и чистыми перед выполнением работ по герметизации

Дополнительная информация доступна в тематическом блоке деформационных швов .

Стандартные ссылки

Испанские правила

Правила для спортивных и развлекательных сооружений NIDE . Часть 3 , Бассейны . Национальный совет по спорту, Министерство культуры. Мадрид, 1980.
UNE 53-402:1984. Пластмассы, пластифицированные поливинилхлоридные листы с каркасом или без каркаса, нестойкие к битуму, для гидроизоляции резервуаров, резервуаров, бассейнов, плотин и каналов для воды. Характеристики и методы испытаний (плюс опечатки UNE 53-402-85)
ЕН 20-460-93. Часть 7-702. Электроустановки зданий. Требования к специальным установкам и местам. Бассейны.
UNE-EN 60598-2-18 (1997). Светильники. Часть 2 : Особые требования. Раздел 18 : Светильники для бассейнов и аналогичные изделия.
Постановление № 255/1994 от 12.07.1994 о санитарно-гигиенических правилах и правилах техники безопасности для бассейнов и аквапарков общего пользования. [94/8991]. В ДОГВ нет. 2414 от 27.12.1994, стр. 15161-15179.

Немецкие нормы

DIN 1045. Железобетон
DIN 4227. Частично предварительно напряженный железобетон
Рекомендации KOK по строительству бассейнов. Prüfung der Ebenheit von Decken und Wänden; Hinweise zur Anwendung von DIN 18202 Teil 5 Maßtoleranzen im Hochbau . ЗДБ, Бонн.
Международные рекомендации по строительству плавательных бассейнов. Fliesen- und Plattenbeläge auf Anhydritestrichen-Hinweise zur Beurteilung und Vorbereitung . ЗДБ, Бонн.
Руководство для Directrices para piscinas medicales. Ergänzende technische Hinweise für das Belengen von Anhydritfließestrichen (AFE) mit Keramischen Oberberlägen . Industrie-verband Bauchemie und Holzschurzmittel e.V. (ибх). Frankfurt
Hoja de instrucciones de la ZDB para la construcción de vasos de piscinas. Keramische Beläge im Schwimmbadban ; Hinweise für Planung und Ausführung . ЗДБ, Бонн.
Конструкция бассейнов из водонепроницаемого бетона: DIN 1045, раздел 6.5.7.2; DIN 4227; и DIN 1045, раздел 14.5 (защита от растрескивания)
Меры по предотвращению образования трещин. Инструкции Немецкой ассоциации бетонщиков.
Руководство по защите и ремонту бетонных конструкций:
- Richtlinie für Schutz und Instandestzung von Betonbauteilen DAfStb в DIN (Бонн).
- ZTV-SIB90 , Zusätzliche Technische Vertragsbedingungen und Richtlinien für Schutz und Instandsetzung von Betonbauteilen , BMfV, Бонн.
