Характеристика ЖБИ плит перекрытий

Характеристика ЖБИ плит перекрытий

В строительстве используется много видов материалов. Каждый выполняет конкретную роль и является незаменимым элементом в конструкции строения. Плиты железобетонных перекрытий – это несущие элементы, наличие которых обеспечивает деление здания на этажи. Основным достоинством ЖБИ является возможность быстрого монтажа. Но без спецтехники, работы по укладке плит выполнить невозможно.

Этот единственный недостаток перекрывается массой положительных характеристик, которые проявляют себя при дальнейшей эксплуатации сооружения. Основные преимущества использования плит в строительстве показали себя в процессе возведения и эксплуатации зданий.

1. Железобетонные перекрытия изготавливаются из огнеупорных материалов. В случае возникновения пожара в помещениях, плиты частично ограничивают распространение огня.




2. Бетон и арматура – основные составляющие ЖБИ. В связке эти материалы представляют собой прочную конструкцию, выдерживающую большие нагрузки.




3. Металлические прутья в изделиях выполняют функции связующих элементов. Перекрытие не подвергается разрушению даже во время сейсмической активности земной коры. Во время эксплуатации исключается возможность появления трещин на потолке или в полу.




4. Технология изготовления данных конструкций позволяет выдерживать точные размеры. Организации по производству ЖБ изделий выпускают плиты точной геометрической формы, четко придерживаясь определенных параметров. Идеальные размеры способствуют получению качественного результата по окончанию монтажа. Гладкая поверхность экономит материалы при проведении внутренних отделочных работ.




5. Хорошая шумоизоляция позволяет исключить использование дополнительных работ, проводимых с целью ограничить доступ посторонних шумов.

Немаловажный фактор, положительно влияющий на востребованность изделий, – цена. Плиты железобетонных перекрытий отличаются невысокой стоимостью. Учитывая, насколько важную роль они выполняют в конструкции здания, результат полностью перекрывает затраты.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

В строительстве широко используются все виды плит, но исходя из технических характеристик, при создании проекта, каждому изделию, с определенной маркировкой отводится свое место. Железобетонные перекрытия классифицируются по трем типам.

• ● Однослойные сплошные – 1П, 2П.




• ● Пустотные – 1ПК, 2ПК.




• ● Многопустотные – ПБ.

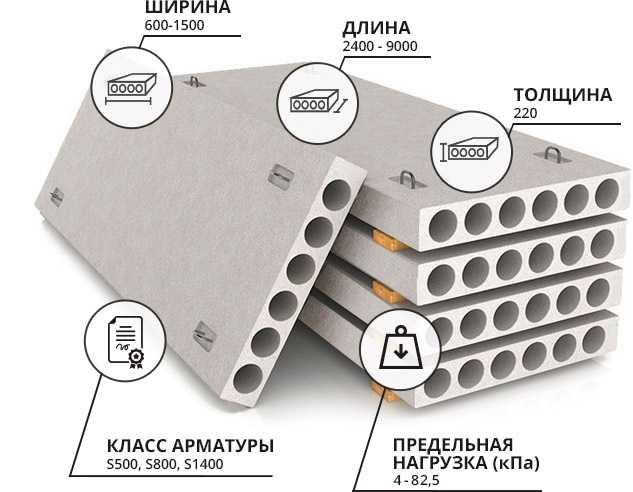

Маркировка отображается с помощью цифр и букв. Первая часть характеризует размеры и тип изделия, вторая указывает на допустимые нагрузки. В конце находится группа, по которой можно определить дополнительные параметры.

В размерах плит присутствуют три показателя: высота, ширина и длина. Существуют распространенные типоразмеры, но в исключительных случаях можно заказать изготовление нестандартных вариантов. Плиты железобетонных перекрытий изготавливают, придерживаясь основных стандартных параметров.

Завод ЖБИ Бетонекс выполняет индивидуальные заказы, удовлетворяя любые пожелания клиентов. Обратившись к нам, можно получить изделия любой формы и размеров. Железобетонные перекрытия, в зависимости от типа, изготавливаются из разной марки бетона. Толщина и тип арматуры, в изделиях, отличается в зависимости от их маркировки. В производстве используют тяжелый и легкий бетон повышенной плотности, а также плотный силикатный состав. Арматура используется толщиной от 8 до 14 мм. Для получения качественного и прочного покрытия, количество необходимых материалов высчитывается при помощи специальных формул.

Телефон


8 (812) 244-50-61

Возврат к списку

1.5.2 Характеристика плит сборных железобетонных перекрытий

Ж/б перекрытия
являются наиболее надежными и долговечными,
поэтому находят повсеместное применение
в гражданском строительстве.

В настоящее время

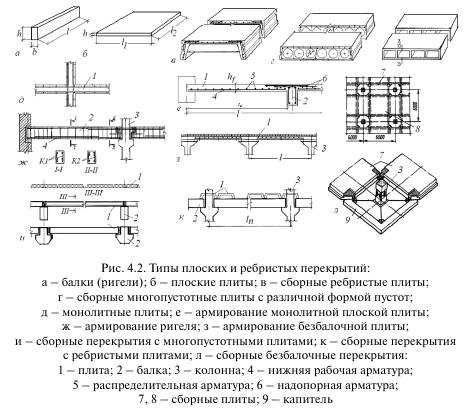

выпускают следующие типы ж/б плит:

1.Перекрытия с
круглыми пустотами

2.Перекрытия с
вертикальными пустотами

3.Перекрытия с
овальными пустотами (экономичны, но
трудоёмки)

4. Шатровые

5. Перекрытие
ребристое

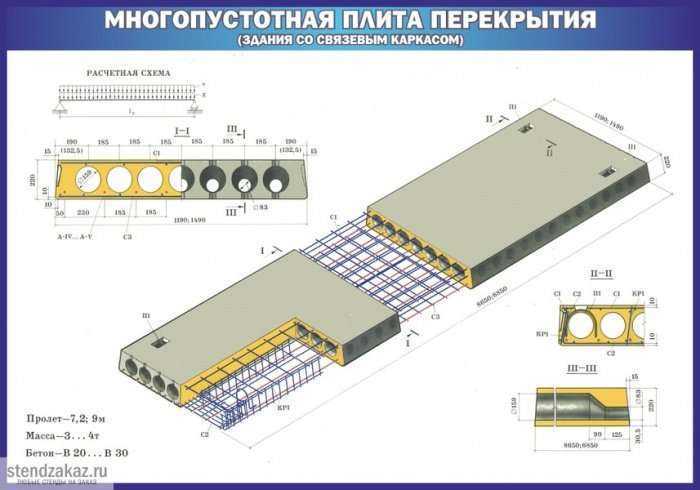

Многопустотные
ж/б плиты укладывают на несущие стены
по слою раствора. Швы между плитами
перекрытия замазывают цементным
раствором М100 или тяжелым бетоном,
образуя при этом жесткий монолитный
диск перекрытия.

Для обеспечения
пространственной жесткости плиты
анкеруют с наружными стенами и между
собой.

Плиты перекрытия
опираются на кирпичную стену на величину
100…200 мм. На стену, возведенную из блоков,
плиты перекрытия опираются на 120 мм.

1.5.3 Особенности конструктивных решений перекрытий

Особенности
конструктивных решений

1. Междуэтажные
   перекрытия с устройством дощатого пола

2. Перекрытия в
   санузлах

3. Устройство
   перекрытия из линолеума

4. Перекрытие над
   подвалом

5. Чердачное перекрытие

Стяжка
– слой, служащий для выравнивания
поверхности подстилающего слоя или для
создания нужного уклона. Материал:
цементно-песчаный раствор, асфальт,
гипсобетон, мелкозернистый бетон,
керамзит, самонивелирующаяся стяжка,
раствор полиликса, ceresit
c№72
(при жестком утеплителе) толщина 110 мм.

Утеплитель
(толщина принимается из теплотехнического
расчёта):

1. сыпучий материал
   (керамзит, шлак)

2. плитные (газосиликат,
   минераловатные плиты “Изовер”, “Парок”,
   стекловолокно URSA,
   пенополистерол)

Пароизоляция
– под слоем утеплителя служит для его
защиты от паров и конденсата (“полимикс
ГС” 2-3 слоя, мастика “Аутокрин”, пергамин
П-300, П-350, рубероид РКП-350, кровляэласт
Г-ПХ_БЭ_ПП/ПП-3,0, бикрост СТ-200). Укладывается
со стороны теплого помещения.

1.5.4 Конструкция подвесных потолков

Подвесной потолок
– элемент внутренней отделки общественных
и жилых зданий.

Применение подвесных
потолков нужно, чтобы скрыть расположенные
под потолком инженерные сети и
оборудование, улучшить акустические
качества помещения, декоративные
свойства помещения и т. д.

Основные элементы
подвесных потолков:

1. несущая часть;

2. лицевой элемент.

Несущая часть
состоит из каркаса, подвесок, деталей
крепления и регулирования.

В зависимости от
назначения помещения подвесные потолки
проектируют 2-х видов: проходные
непроходные.

Проходные
подвесные потолки
принимают в зданиях с большими пролетами,
перекрытыми фермами при доступной для
прохода высоте межферменного пространства.

По геометрической
схеме фермы различают:

По фермам укладываются
ребристые плиты покрытия.

Конструкция
подвесного потолка проходного

Непроходные
подвесные потолки
применяются в жилых и общественных
зданиях при небольшой высоте помещений.
Потолки подвешивают ниже перекрытия
250-450мм, шаг подвесок 1200-1500мм. Для более
лёгких шаг 2000-2200 мм. Подвески выполняются
из оцинкованной стали и могут быть
гибкими и жесткими.

Применяют также
подвесные потолки, у которых отсутствуют
подвески и лицевой элемент располагается
на 250 мм от панели покрытия.

Натяжные потолки
представляют собой тонкую пленку или
ткань, натягиваемую на специальный
каркас, называемый «багет», который
закрепляется либо на базовом потолке,
либо по периметру стен под потолком.
Потолочная поверхность получается
идеально ровной и имеет вид твердого
потолка.

Достоинства
натяжного потолка:

— скрытие неровностей
базового потолка;

— скрытие в
межпотолочном пространстве изоляционных
или акустических материалов;

— влагостойкость,
химическая стойкость;

— удобство демонтажа;

— устройство в
помещениях любой конфигурации, под
любым наклон (создание арок, шатров и
др. )

Расстояние от
базового потолка произвольное, позволяет
установить встроенные светильники;
минимальное расстояние 25…30 мм. Толщина
пленки ПВХ 0,15…0,35 мм, ширина – 1,3…2,2 м.
Соединение швов – с помощью сварки.

Натяжные потолки
крепятся по периметру к стенам, а иногда
к основному потолку, на выбранной высоте
с помощью устройства фиксации и подвески,
специально разработанных для этой цели
и оборудованного контрольной блокировкой.

Главным элементом
натяжного потолка является багет
– фиксирующий профиль. Главная функция
багета – обеспечение крепления натяжного
потолка с подержанием его натяжения.
Багет для фиксации по периметру состоит
из ПВХ – профиля или из профиля алюминия.

Багет оборудован
системой компенсации давления, что
обеспечивает хорошую вентиляцию
межпотолчного пространства (за исключением
профилей из алюминия). Воздушные
регуляторы позволяют поддерживать под
потолком хороший микроклимат.

Пластиковый стенной
багет с накладкой Потолочный багет с
накладкой

1 – натяжной
потолок; 1 – натяжной потолок;

2 – вентиляционные
отверстия; 2 – гарпун;

3 – накладка 3
— накладка

Для крепления
полотна натяжного потолка к багету
используется гарпун
– это полужесткий профиль, который
приварен по периметру потолка.

Натяжные потолки
легко демонтируются с помощью специального
шпателя для монтажа.

Что такое пол? Его характеристики, компоненты и типы

• В этом блоге вы прочтете о том, что такое напольное покрытие, о характеристиках хорошего пола, компонентах пола и типах напольных покрытий.

Содержание

Напольное покрытие:

Постоянное покрытие конструкции пола с отделочным материалом для создания пешеходной конструкции называется напольным покрытием.

A Поверхность пола

Характеристики хорошего пола:

Пол хорошего качества должен обладать следующими характеристиками:

• Он должен быть прочным.
• Пол должен легко чиститься.
• Не должен издавать звуков при ходьбе или должен быть бесшумным.
• Напольное покрытие должно иметь хороший внешний вид.
• Не должно быть сырости .
• Должен быть жаростойким и огнестойким.
• Стоимость обслуживания пола должна быть дешевой.

Компоненты пола:

Обычно пол состоит из двух частей.

1. Черный пол или базовый слой
2. Напольное покрытие или напольное покрытие

1. Черный пол или базовый слой (основание пола):

Конструкционный компонент, поддерживающий напольное покрытие, известен как черный пол или базовый слой. Для каждого пола задачей основания пола является обеспечение надлежащей поддержки напольному покрытию, чтобы оно не оседало, а также обеспечивало теплоизоляцию и влагонепроницаемость.

2. Напольное покрытие или напольное покрытие:

По основанию пола выполняется покрытие отделочными материалами для жилых и коммерческих зданий, и каждый материал имеет свои преимущества и недостатки. Наиболее распространенными материалами для напольных покрытий являются глина, кирпич , дерево или древесина, каменные плиты, асфальт, бетон , мозаика, плитка, мрамор, ПВХ и т. д.

Типы напольных покрытий:

Наиболее распространенные типы напольных покрытий:

1. Грязный пол:

общежития для бедняков. Глиняный пол твердый, дешевый и водостойкий, он прохладный летом и твердый зимой.

Глиняный пол

Способ строительства:

• Сначала землю засыпают песком до уровня цоколя и, добавляя воду, утрамбовывают для укрепления колодца.
• Подходящая земля в измельченном виде смешивается с небольшим количеством воды.
• Подготовленную землю укладывают на основание толщиной 25-50 мм насыпи путем трамбовки без воды.
• Готовую поверхность затем промывают любой смесью навоза и воды.

2. Кирпичный пол:

Этот пол подходит для садовых дорожек и гаражей. Он очень экономичен, долговечен, прост в изготовлении и не скользкий. Кирпичи располагаются диагональными или зигзагообразными связями.

Пол кирпичный

Способ укладки:

• До уровня цоколя слоями засыпается песок или земля и хорошо уплотняется водой.
• После этого на весь пол укладывается крупнозернистая основа из цементобетона в пропорции 1:4:8 или 1:5:10. И в этой базе необходим грубый уклон для правильного отвода воды, используемой для стирки.
• Весь пол должен быть отвержден в течение 7 дней.

3. Каменный пол:

Этот каменный пол прочный, долговечный, экономичный, его легко монтировать и ремонтировать.

Каменный пол

Существует два типа каменных полов:

1. Полированный каменный пол.
2. Неполированный каменный пол.

1. Напольное покрытие из полированного камня:

Это напольное покрытие очень хорошего качества, которое используется во всех типах напольных покрытий толщиной до 20 мм. Оно дорого стоит и элегантно выглядит, легко моется. Мрамор и гранит используются в этом типе напольного покрытия. Мраморные полы очень распространены, они дороже и доступны на рынке с различными размерами огранки.

Способ строительства:

• Укладывается цементобетон подстилающего слоя, а затем наносится слой цементного раствора толщиной 20 мм
• Затем на этот слой укладывается плита определенного размера и слегка постукивая деревянным молотком
• После этого плита укладывается на этот слой раствора, чтобы он немного затвердел, и распределяется по нему цементный раствор из расчета 4 кг на кв.м.
• После этого последняя плита уложена в том же положении и слегка постукивана, чтобы получить ровную поверхность
• Вся плита должна быть уложена одинаково и выдержана в течение 7 дней.

2. Неполированный каменный пол:

Используется каменная плита толщиной 20-40 мм. На рынке доступны размеры от 30*30 см до 60*150 см.

4.

Плиточный пол:

Это одно из наиболее часто используемых напольных покрытий в строительстве. В зависимости от типа используемой плитки ее можно классифицировать следующим образом:

1. Глазурованная плитка для пола
2. Терраццо для пола
3. Плитка из ПВХ

Этот тип напольного покрытия прост в уходе, имеет элегантный внешний вид, долговечен, ремонтопригоден, но стоит дорого. Один недостаток — скользко, когда мокро. А преимущество использования плитки в том, что ее можно перенести на верхний этаж.

Глазурованная плитка для пола:

Сегодня на рынке доступны различные типы глазурованного пола, которые доступны в различных оттенках и дизайнах, так что внутреннее убранство становится подходящим.

Пол из глазурованной плитки

Способ строительства:

• Цементобетон укладывается в качестве подстилающего слоя и дает затвердеть. Чтобы обеспечить ключ к будущим слоям, поверхность должна быть процарапана.
• 1:3 цементного раствора укладывают поверх земляного полотна толщиной от 10 до 12 мм и в течение суток дают затвердеть
• , плитка кладется в это положение и слегка постукивает молотком. Следует следить за тем, чтобы суставы были прямыми.
• Швы должны быть как можно тоньше, после чего поверхность затирается.
• Весь пол должен сохнуть в течение 7 дней.

Плитка терраццо Напольное покрытие:

Эти плитки доступны на рынке в стандартных размерах. Плитка изготавливается и состоит из цементного раствора с соотношением слоев 1:3 и изнашиваемого слоя цемента толщиной от 5 до 6 мм.

Плитка терраццо

Плитка из ПВХ:

Плитка из ПВХ имеет гладкую поверхность и легко моется. Он элегантный, прочный, легкий и быстрый в строительстве. Этот тип напольного покрытия доступен в одной цветовой комбинации разных цветов и очень подходит для столовых, спален и гостиных.

Основным недостатком напольных покрытий из ПВХ является то, что они не являются огнестойкими.

Плиточный пол из ПВХ

5. Цементно-бетонный пол:

Это один из наиболее часто используемых типов напольных покрытий, который лучше всего подходит для всех типов помещений. Цементобетонные полы прочны, гладки, приятны на вид, обладают хорошей износостойкостью, экономичны. Единственным недостатком такого напольного покрытия является то, что его невозможно отремонтировать на должном уровне.

Способ изготовления:

1. Заполнение цоколя морумом или землей производится на 10 см ниже уровня пола и хорошо утрамбовывается. На эту уплотненную поверхность насыпают и уплотняют слой песка толщиной 10 см. Или, если требуется наклон, укажите уклон.
2. Цементобетон в соотношении 1:4:8 и 1:5:10 (цемент, заполнитель и заполнитель из обожженного кирпича) доводят до толщины 10 см и хорошо уплотняют. Дают затвердеть в течение достаточного времени.
3. Когда площадь полностью затвердеет, вся площадь очищается и вся площадь делится на 1*1 м до 2*2 м с помощью стеклянных и алюминиевых полосок толщиной 3 мм
4. После этого поверхность сбрызгивают водой и наносят на нее гладкий цементный раствор.
5. Отверждение должно производиться в течение 7 дней.

6. Полы из мозаики или терраццо

Терраццо — наиболее распространенный тип напольных покрытий, но по сравнению с простыми цементно-бетонными полами он дороже. Его легко чистить, он выглядит элегантно и имеет глянцевую и гладкую поверхность. В этом типе напольного покрытия два слоя: нижний слой — цементобетон в пропорции 1:2:4, уложенный толщиной 20-25 мм, а второй слой — мраморная крошка и цемент и смесь цемента в пропорции 1:5. на стружку, уложенную до толщины 6 мм.

Полы из мозаики или терраццо

Способ укладки:

1. Подготовка основания и укладка бетонного основания будут выполняться так же, как мы построили полы из цементобетона.
2. По аналогии с цементобетонным перекрытием вся площадь разделена панелями с алюминиевыми или стеклянными полосами. Эти панели предназначены для того, чтобы в будущем не образовались трещины из-за усадки.
3. Поверхность цементобетонного основания должна быть очищена от всех загрязнений, раствора, пыли, пластика и т. д. затем наносится смывка из чистого цементного раствора
4. Нижний слой из цементобетона в соотношении 1:2:4 укладывают толщиной 20-25 мм, уплотняют и выравнивают. Когда эта поверхность затвердеет, смешивают износостойкий слой из цемента и мраморной крошки.
5. При использовании джутовых мешков поверхность следует накрыть и оставить в покое на 2 дня. Наносят слой суспензии и оставляют на 6 дней, а затем проводят отверждение.
6. Через 6 дней отшлифовали поверхность карборундовым камнем разных марок от крупного до более мелкого. и после растирания должно быть сделано для того, чтобы получить четкий и однородный зернистый вид. Мы будем держать поверхность влажной все эти дни.
7. После этого поверхность натирают порошком щавелевой кислоты до глянцевого блеска.

7. Деревянные полы

Деревянные полы обычно используются в холлах, зрительных залах, танцевальных залах и т. д., но в настоящее время использование деревянных полов в жилых домах становится популярным.

В холмистой местности деревянные полы становятся популярными из-за их низкой стоимости и доступности.

Основным недостатком деревянного пола является сырость. Во избежание сырости в деревянном перекрытии необходимо предусмотреть влагонепроницаемый слой (D.P.C).

Деревянный пол

Существует два типа деревянных полов: один — подвесной, т. е. поддерживается над землей, а другой — сплошной, полностью опирающийся на землю.

Вывод:

Сегодня вы получили некоторые знания о напольных покрытиях и их типах. Если вы знаете какие-либо другие типы пола, пожалуйста, напишите ниже. Я рассмотрю это в своей статье в блоге.

Типы напольных покрытий – характеристики и применение

В следующей таблице представлен обзор типичных типов напольных покрытий и поверхностей, а также их характеристик:
