Б 22 5 бетон какая марка: Купить Бетон М300 В22,5 с доставкой цена за куб завод ЛенБетон

Бетон М300 В22.5: область применения, характеристики, пропорции

При заливке фундамента частного дома практически любого типа, рекомендуют применять бетон М300 В22.5. Его свойства оптимальны для условий нашей страны.

Содержание статьи

• 1 Характеристики бетона М300 В22.5
  • 1.1 Характеристики и технические показатели
• 2 Область применения
• 3 Пропорции бетона 300 марки
• 4 Компоненты бетона М300
  • 4.1 Щебень
  • 4.2 Песок
• 5 Как приготовить бетон марки 300

Характеристики бетона М300 В22.5

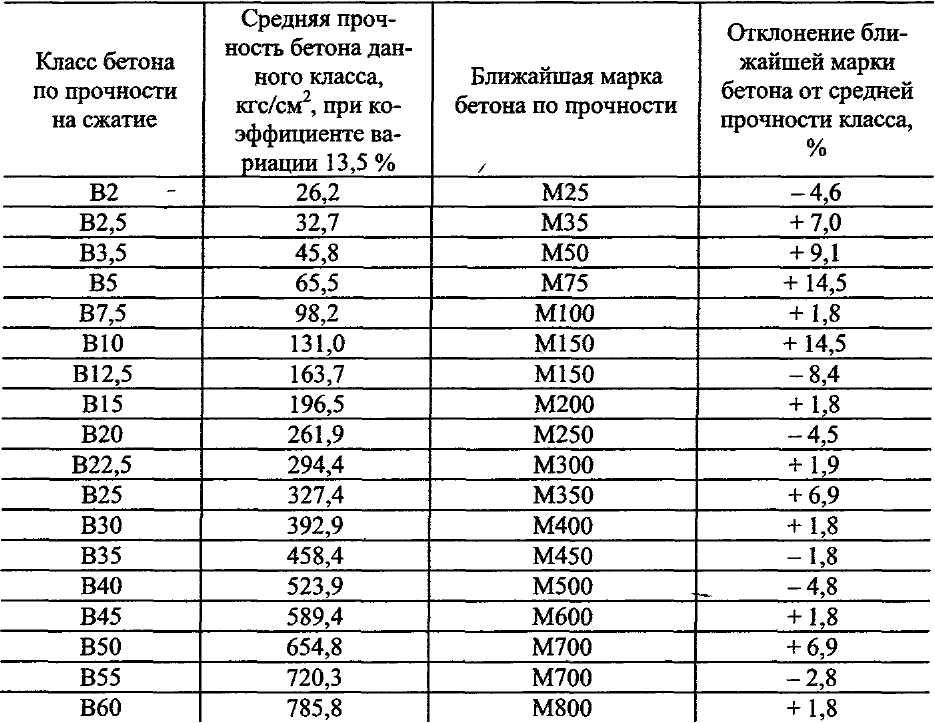

По стандартной классификации бетонный раствор М300 относят к тяжелому бетону. Вообще, классификация с использованием марки прочности (типа M300) устарела. Правильнее применять новые стандарты, по которым свойства бетона описываются прочностью на сжатие. Этот параметр отображается латинской буквой B и цифрами, которые и обозначают предел нагрузки, которую выдерживает данный тип бетона при сжатии. Для бетона М300 ближайшее соответствие — В22,5. Пока не привыкнут к новой терминологии, многие стараются применять обе. Так что часто говорят «бетон М300 В22.5», учитывая обе классификации.

Гравийный бетон М300 применяют при заливке фундаментов частных домов и коттеджей

Бетон М300 В22.5 может быть на гранитном и известковом заполнителе. В зависимости от типа заполнителя масса кубометра — 1,83-2,5 т/м³. Этот параметр называют еще удельной плотностью или просто плотностью. На известковом щебне вес одного куба раствора будет в районе 1850 кг/куб.м. Минимально допустимое значение — 1800 кг/м3. Меньший вес может быть только при нарушении технологии или при использовании некачественного заполнителя. При использовании гранитного заполнителя вес куба бетона М300 будет порядка 2300-2500 кг/м³. Конкретная цифра зависит от подвижности данного раствора. Чем выше подвижность, тем меньше масса. Раствор с гранитным заполнителем называют еще гранитным бетоном, на известняке — известковым.

Характеристики и технические показатели

Бетон М300 В22. 5 имеет такие характеристики:

Как при производстве любого бетона, для того чтобы раствор набрал нормированную прочность, важно выбрать качественные компоненты. Если собираетесь готовить его сами, обратите внимание на чистоту компонентов, свежесть цемента (не старше 3 месяцев с даты производства). Очень важно также точно соблюдать пропорции. Больше цемента, воды, добавок вводить нельзя. В большинстве случаев это ведет к снижению прочности. Так что пропорции выдерживаем максимально точно. Если говорить о ГОСТе, то он допускает отклонения в размере 3-5% от массовой доли. Не более того.

Область применения

Как видно из технических характеристик, бетон М300 В22.5 имеет высокую прочность, водостойкость, отлично переносит морозы. Все это и определило область его использования. Его применяют:

Как видим, бетон М300 В22.5 применяется и в частом домостроении. Особенно популярен он при заливке фундамента, но для этой цели лучше заказать готовый раствор. Особенно при заливке плитного фундамента. Тогда точно получится залить всю площадь без холодных швов. В остальных случаях объемы будут не такими значительными и можно приготовить бетон М300 своими руками.

Пропорции бетона 300 марки

Бетон M300 B22,5 состоит из щебня, песка и воды. Для улучшения свойств (морозостойкости и водостойкости), повышения текучести могут вводиться добавки. В остальном состав стабилен.

Для замеса подходит цемент марки ПЦ 400 — это рекомендованная марка. Допустимая — ПЦ 500. Цемент покупать желательно произведенный не больше двух месяцев тому назад. Через три месяца он теряет 20% прочности, затем еще больше. Так что свежесть вяжущего критически важна. Вода берется обычно по отношению к доле цемента и составляет 0,45-0,56 от его количества. Точный расход можно подобрать только относительно конкретных материалов и особенно влажности песка.

Пропорции для бетона М300 для цемента ПЦ 400 и ПЦ 500

Чтобы проще было ориентироваться, в таблице пропорции даны в килограммах и объемных долях. При закупке материалов чаще нужны килограммы, при замесе обычно применяют объемные доли — ведра или лопаты. Такая мера, конечно, точности не дает. Если собираетесь готовить раствор для фундамента дома, лучше все-таки точно отмерять компоненты. Иначе какую прочность вы получите — никто не знает.

Компоненты бетона М300

Про цемент уже сказали. Чтобы сделанный своими руками бетон М300 В22.5 имел нужную прочность, он должен быть свежим. Норму лежалого надо увеличивать раза в 2-4, но результат можно гарантировать только после испытания. А это долго и вряд ли кто-то будет с этим возиться. Так что цемент ищем хорошего производителя, фасованный на заводе, с указанием даты выпуска.

Проверить прочность бетонного камня можно и в домашних условиях

Щебень

Допускается использование известкового и гранитного щебня. При использовании известкового, смотрите, чтобы его прочность была не ниже, чем М600. У гранита она и так будет выше, так что тут не стоит беспокоиться. Щебень должен быть как минимум двух фракций, но лучше смешать все три: крупную, среднюю и мелкую. Крупной порядка 30-35%, остальное в равных долях (средняя и мелкая). Это позволит более равномерно распределять заполнитель. Удачно подобранный состав щебня позволяет повысить прочность бетона до В25 при тех же пропорциях.

Изменение пропорций в зависимости от типа щебня

Вне зависимости от типа щебня он должен быть чистым, без пыли и посторонних вкраплений. Наличие пыли и глины снижает прочность бетона, причем серьезно. Так что выгружаем либо на чистую площадку, либо на кусок брезента, другой чистой ткани или пленки. Если щебень грязный, его лучше вымыть и высушить. Но на это требуется время и если его нет, ищите чистый.

Песок

Чтобы приготовить бетон М300 В22.5 нужен речной мытый песок. Можно использовать и карьерный, но точно мытый, чтобы было минимальное количество посторонних примесей. Наличие комков глины вообще не допускается. Если есть такая проблема, песок предварительно просеивают через сито. Подержите песок в руках и потрите, если на ладони остается пыль, то лучше его промыть и высушить.

Лучше всего смешать три фракции песка

При изготовлении бетона заменить песок мелким гранотсевом нельзя. Не та будет прочность. Для гарантированного результата лучше и песок брать нескольких фракций: крупный и средний. Пылеватый (очень мелкий) не нужен.

Как приготовить бетон марки 300

Замесить бетон — это только кажется, что это просто. На самом деле даже порядок закладки компонентов имеет значение. Еще важна однородность. Так что перемешивать компоненты надо тщательно. Чаще всего применяют такой порядок закладки материалов:

• Закидывают половину нормы щебня.
• Заливают половину нормы воды.
• Перемешивают до равномерного увлажнения.
• Добавляют песок и цемент, добиваясь равномерного распределения.
• Закидывают оставшуюся половину щебня. Снова перемешивают.
• Добавляют воду.

Если замешивать в небольших количествах, порядок закладки компонентов не так и важен

Этот вариант хорош, если песок сеянный (без комков), но требует обычно больше времени. Если песок не просеивали, сначала в грушу закидывают сухие щебень и песок и хорошо смешивают. При этом щебень разобьет все имеющиеся песочные комки. Затем добавляют цемент и перемешивают до равномерного серого цвета. После уже льют воду.

Вообще, для получения нормальной прочности важно размешать все компоненты очень тщательно. Проверить готовность раствора можно, если вывалить некоторую его часть и осмотреть заполнитель. Каждый камешек должен обволакиваться сметанообразной смесью из песка, цемента и воды. И смесь эта должна быть однородной, одной консистенции и одного цвета. Пару раз изменив порядок закладки, время перемешивания сможете сами определить лучший для себя алгоритм, потому что единственного и правильного просто не существует. Составляющие у всех разные, различной влажности. Так что как приготовить раствор выбираем сами.

Бетон м300, Бетон класса В22,5, Бетон марка м 300, Бетон М300 цена, Товарный бетон м-300 (в 22,5), Состав бетона М300, Плотность бетона м300.

Когда осуществляется строительство зданий, используется огромное количество самых разных материалов, что позволяет добиться создания необходимого результата. При этом, практически для любого типа объектов используется бетон, являющийся основой при любых работах по возведению строений. Он классифицируется по различным признакам, позволяющим использовать материал для решения широкого спектра строительных задач. Бетон марки М300 считается одним из типов состава, при его классификации по прочности. Это определяется при испытании стандартного эталонного кубика. Он подвергается воздействию сжатия гидравлическим оборудованием. Бетон марки М300 подразумевает, что для разрушения изделия придётся оказать на него давление в 300 МПа. Дополнительно, присутствует несколько других характеристик, позволяющих выполнить квалификацию. Все они прописаны в соответствующем государственном стандарте. Если параметры не совпадают, это приведёт к тому, что материал не сможет получить документы.

Товарный бетон марки М300 (В22.5) используется довольно часто. Он является одной из разновидностей данного класса строительных материалов. Если рассматривать его распространение в сфере возведения зданий, а также некоторых других областях, то оно весьма обширно. Как показывает практика, марка бетона М300 (В22.5) приобретается в большинстве случае, когда требуется провести строительные работы для малоэтажных и многоэтажных зданий.

Следует более детально рассмотреть области использования:

1. Строительство фундаментов под объекты любого размера. Марка бетона М300 (В22.5) способна принять на себя весьма высокие нагрузки и не деформироваться под их давлением в течение длительного времени. Благодаря высоким эксплуатационным параметрам, нет необходимости в сложной гидроизоляционной системе. При этом, она должна присутствовать для монолитных конструкций из бетона марки М300 (В 22.5). Монолитные фундаменты данного типа гораздо эффективнее, если будут обладать внутренним армированием. Несмотря на увеличение стоимости, повышение прочности и устойчивости к растрескиванию гораздо более эффективно.

2. Создание лент заборов. Все элементы имеют стандартизированную форму и внутри армированы с использованием стальных прутьев. Дополнительно, водятся усиливающие добавки для повышения эксплуатационного срока.

3. Создание подпорных и опорных стен. Бетон марки М300 (В 22.5) обладает достаточным показателем прочности, чтобы обеспечить надёжность подобных конструкций.

4. Бетонирование дорожек. Марка М300 (В 22.5) не является оптимальным вариантом, поскольку имеет уровень показателей, чрезмерный для решения данной задачи, что вызывает лишние траты. При использовании, появляется возможность получить конструкцию, обладающую значительной устойчивостью и долговечностью.

5. Создание лестниц, плит и других конструкций из железобетона. Они обладают достаточно высокой прочностью и способны применяться в тех областях, где присутствуют серьёзные нагрузки на конструкцию. Армирование является обязательным этапом проведения работ. Бетон марки М300 особенно хорошо подходит при необходимости создания ЖБИ конструкций, на что есть ряд причин.

Стоит отметить довольно интересный факт, который касается современных строительных документаций. На данный момент, эта сфера использует стандарты, принятые в соответствии с Ст. СЭВ 1406. Согласно этому документу, марка бетона М300 (В 22.5) находится на промежуточной ступени. Таким образом, он не должен применяться в строительстве. Но как показывает практика, благодаря сочетанию качества и характеристик бетона М300 (В-22.5), данный фактор не всегда принимается во внимание при проектировании. Данный состав обладает рядом характерных параметров. Подвижность смеси после её создания варьируется от П2 до П4. Это позволяет изменять подобный показатель с целью соответствия условиям конкретного объекта. Морозостойкость F200 обеспечивает возможность строительства в местах с любыми погодными условиями. Бетон М300 (В-22.5) после своего застывания готов выдержать любые негативные воздействия, основанные на смене температурного режима вокруг ноля. Показатель водонепроницаемости составляет для данной смеси W6. Бетон М300 (В-22.5) не впитывает влагу в больших количествах, поскольку имеет сниженное процентное содержание пор в своей структуре. Данный параметр рассчитывается в соответствии со специальной методикой, используемой специально для определения этой характеристики. Бетон марки М300, при использовании цилиндра высотой 15 сантиметров, способен препятствовать просачиванию влаги вплоть до значения её давления в 6 килограмм на квадратный сантиметр. Следует отметить, что данный показатель может несколько варьироваться, но не должен падать ниже установленного предела.

Если рассматривать отношение цемент/песок/щебень, то оно составляет для бетона М300 (В-22.5) следующую пропорцию — 1 : 1,9 : 3,7. В качестве щебня используется гравийный или гранитный тип материала. Второй вариант отличается повышенным качеством и большей стоимостью. Гранит считается оптимальным типом заполнителя, поскольку обладает высокой прочностью. Этот камень может обладать различными характеристиками в плане своих габаритов. Выбирать размеры следует, в зависимости от конкретной ситуации и предназначения создаваемого бетон марки М300. Следует отметить довольно интересную особенность, касающуюся данной марки бетона. Она подразумевает, что состав не должен встречаться в официальных документах, поскольку согласно нормативам, он занимает промежуточную позицию. Но проектная документация и практика современного строительства – это весьма разные вещи и бетон марки М300 считается одним из самых популярных строительных материалов, а также составов в своем классе.

Бетонная лаборатория

Департамент транспорта штата Иллинойс

Основное внимание уделяется испытаниям, приемке и одобрению таких продуктов, как добавки, отвердители, предварительно упакованные бетонные изделия, стойкие к замораживанию и оттаиванию заполнители и другие различные продукты, связанные с бетоном. Другие приоритетные области включают исследования, касающиеся применения бетона и методов улучшения качества бетона по всему штату.

• Списки сертифицированных продуктов
• Процедуры
• Формы
• Справочные материалы
• Обучение
• Лаборатории
• Свяжитесь с нами

Список квалифицированных продуктов

Щелкнув по ссылке в списке сертифицированных продуктов, вы сразу перейдете к материалам.

• Полный указатель списков
• Воздухововлекающие добавки для контролируемых малопрочных материалов
• Системы тонкого полимерного покрытия мостового настила
• Добавки для бетона
• Бетонные герметики
• Контролируемые конструкции с низкой силой (CLSM) Конструкции с помощью подрядчиков
• Ингибиторы коррозии
• пенопламические агенты для клеточного бетона
• Высокая обработка поверхности
• Расчеты
• Пакет Высокая производительность
• . Сухие комбинированные материалы для раствора
• Фасованные сухие формованные смеси для ремонта бетона
• Фасованные сухие быстротвердеющие вяжущие материалы для ремонта бетона
• Полимерный бетон
• Модифицированный полимером портландцементный раствор
• Уменьшающие усадку добавки (SRA)
• Синтетические волокна

Процедуры

Ниже вы найдете информацию о процессе и о том, как получить одобрение материалов.

Политические меморандумы

Нажав на горячую ссылку ниже, вы перейдете непосредственно к политическому меморандуму с конкретной информацией, объясняющей процесс, чтобы стать производителем/поставщиком материалов, перечисленных в заголовке.

• Полный перечень меморандумов о политике
• Процедуры полевых испытаний производительности смесителя и испытаний на однородность бетона
• Утверждение бетонных заводов и грузовиков для доставки
• Минимальные лабораторные требования для определения щелочно-кремнеземной реактивности (ASR)
• Минимальные требования к частной лаборатории для Испытания строительных материалов или разработка смесей
• Минимальные требования к лабораториям департаментов и местных агентств для испытаний строительных материалов или разработки смесей

Процедуры лабораторных/полевых испытаний

Щелкнув ссылку ниже, вы перейдете непосредственно к процедуре испытаний, указанной в заголовке. Чтобы эти материалы были одобрены/квалифицированы, они будут проверены на соответствие требованиям, перечисленным в процедуре.

• Оценка прочности сцепления при наклонном сдвиге
• Оценка вертикальной и потолочной адгезии для полимер-модифицированного портландцементного раствора
• Классификация мелких заполнителей PCC Уровень III Руководство
• Illinois Modified AASHTO T 106 1001.01
• Illinois Modified AASHTO T 131 1001.01
• Illinois Modified AASHTO T 155 1022.01
• Illinois Modified AASHTO T 161, Procedure B – CAM II
• Illinois Modified AASHTO T 161, Procedure B – Concrete Admixtures
• Иллинойс, модифицированный AASHTO T 161, процедура B – безусадочный раствор
• Иллинойс, модифицированный AASHTO T 161, процедура B – упакованные, сухие, комбинированные материалы
• Иллинойс, модифицированный AASHTO T 161, процедура B – полимерный бетон
• Illinois Modified Aashto T 161, Процедура B — Полимерный модифицированный портленд цементный раствор
• Иллинойс, модифицированный ASTM C 1038
• Illinois Modified ASTM C 1107
• Illinois Modified ASTM C 1609
• Illios Modified ASTM C 579

99999999999999999999999999999999999999999999999999999999999 годы Модифицированный Illin 596 1001. 01

• Модифицированный Иллинойс ASTM C 672 – Оценка состава бетонных герметиков и смесей
• Модифицированный Иллинойс ASTM C 672 – Полимерный бетон
• Модифицированный Иллинойс ASTM D 2444
• Процедура измерения расширения при замерзании-оттаивании
• Процедура изготовления термопарных балок
• Прочность на сдвиг связанного полимерного бетона

Формы

Щелкнув ссылку ниже, вы перейдете непосредственно к форме, указанной в заголовке. Эти формы предназначены для обеспечения того, чтобы при отправке образцов в IDOT предоставлялись правильные данные.

• Рабочий лист для определения влажности заполнителя. Метод пихонометра в сосуде BMPR PCCW02
• Сертификат ежегодного осмотра грузовиков для доставки бетона BMPR PCC003
• Ежегодная сертификация проверки для бетонных заводов BMPR PCC002
• BMPR Бетонные лабораторные испытания на сжимание сжима оборудования для испытаний бетона Металлические фиксаторы и неопреновые прокладки BMPR PCCQ08
• Калибровка оборудования для испытаний бетона, балочных форм, стали или пластика BMPR PCCQ07 9BMPR PCCQ09
• Калибровка оборудования для испытаний бетона, цилиндрические формы, пластиковые, 4 x 8 дюймов BMPR PCCQ10
• Калибровка оборудования для испытаний бетона, расходомер воздуха, тип B BMPR PCCQ03
• 0
• Калибровка оборудования для испытаний бетона, счетчик воздуха, объемный BMPR PCCQ04
• Калибровка оборудования для испытаний бетона, SLUMP BMPR PCCQ01
• Калибровка оборудования для испытаний бетона, вес единицы BMPR PCCQ05
• Бетонный воздух, спад и количество BMPR MI654
• Бетонная прочность на сжимание BMPR CN004
• Тестирование прочности бетонной лаборатории BMPR CN012
• Ссылка на бетон BMPR PCC001
• Illinois Modified AASHTO T 119 СМЕРСКИЙ СЛАЗКИ СЛАЗА ПОРТЛИАЦИЯ CEMEMPEMPEMPER
• . Измененный контрольный список AASHTO T 121 штата Иллинойс Масса единицы продукции, текучесть и содержание воздуха (гравиметрический) в бетоне BMPR PCCX05
• Контрольный список модифицированного штата Иллинойс AASHTO R 60 Отбор проб свежего бетона BMPR PCCX06
• Измененный контрольный список AASHTO T 152 по содержанию воздуха в свежезамешанном бетоне по методу измерения давления, измеритель типа A BMPR PCCX07
• Измененный контрольный список по AASHTO T 152 по штату Иллинойс Содержание воздуха в свежезамешанном бетоне по методу измерения давления, измеритель типа B BMPR PCCX08
• Измененный контрольный список AASHTO T 177 штата Иллинойс Процедура определения прочности бетона на изгиб (с использованием нагрузки на центральную точку балки) BMPR PCCX09
• Измененный контрольный список AASHTO T 22 штата Иллинойс Процедура получения прочности на сжатие цилиндрических образцов бетона BMPR PCCX01 9BMPR PCCX02
• Модифицированный штат Иллинойс контрольный список AASHTO T 23 BMPR PCCX03
• Модифицированный штат Иллинойс PCCX03
• Контрольный список ASTM C 1064 190Xte10 CPR10Xte10 CPR
• Иллинойс, процедура испытаний SCC-1 Контрольный список A Отбор проб свежего самоуплотняющегося бетона BMPR PCCX11
• Иллинойс, процедура испытаний SCC-1 Контрольный список B Удельный вес, текучесть и содержание воздуха (гравиметрическое) самоуплотняющегося бетона BMPR PCCX12
• Контрольный список процедуры испытаний штата Иллинойс SCC-2 Оползень и устойчивость самоуплотняющегося бетона BMPR PCCX14
• Контрольный список процедуры испытаний штата Иллинойс SCC-3 Контрольный список способности самоуплотняющегося бетона проходить через J-кольцо и осадочный конус BMPR PCCX15
• Процедура испытаний штата Иллинойс Контрольный список SCC-4 Проходимость самоуплотняющегося бетона с помощью L-Box BMPR PCCX16
• Процедура испытаний в Иллинойсе Контрольный список SCC-6 Статическая сегрегация затвердевшего самоуплотняющегося бетона цилиндров BMPR PCCX18
• Процедура испытаний в штате Иллинойс Контрольный список SCC-8 Оценка динамической сегрегации самоуплотняющегося бетона во время укладки BMPR PCCX19
• Таблица калибровки конструкции передвижного смесителя BMPR PCCW03
• Таблица испытаний модуля прочности на разрыв для бетонных балок BMPR PCCW04 (. xls10)
• 0009 ПК. Прочность бетона BMPR MI655
• Рабочий лист водоцементного отношения BMPR PCCW01

Справочные материалы

Ниже приведены справочные материалы, которые помогут получить одобрение материалов, и рекомендации IDOT.

Справочники/электронные таблицы

Следующие документы предоставляются в качестве инструмента, помогающего идентифицировать материалы и/или обеспечить предоставление IDOT правильных данных.

• Модель плана контроля качества для производства бетона BMPR Шаблон PCC04
• Электронная таблица расчета состава смеси PCC
  • Расчет состава смеси PCC (V2.5.1_CMMS)
  • Учебное пособие (V2.5_CMMS)
  • PV Пример допустимой конструкции смеси (V2.5_CMMS)

    0 .4)

  • Смешивание агрегатов (V2.5)
• Электронная таблица производительности смесителя PCC

Следующие документы предоставляются в качестве инструмента, помогающего идентифицировать материалы и/или обеспечить предоставление IDOT правильных данных.

• Загрузка пакетов QC/QA

Оставайтесь на связи и подпишитесь на обновления:

9000

Специфичная информация о материалах

• Соединения мембраны
  • Партия/номер лота (объяснение номеров партии/лотов производителя)
  • материал. Предварительный детектирование

Спецификации

• Материалы «M»

9009 для просмотра. перейдите на веб-страницу ресурсов для консультантов.

• Чтобы ознакомиться с дополнительными спецификациями и повторяющимися специальными положениями, перейдите на веб-страницу ресурсов для консультантов.
• Специальные положения Бюро местных дорог
• Специальные положения BDE
• Дорожные стандарты

Спецификации CBM

Деятельность, связанная с материалами, исследованиями и новыми продуктами, находится в ведении Центрального бюро материалов IDOT (CBM). Администрирование этой деятельности требует от CBM разработки новых спецификаций или пересмотра существующих спецификаций отдела. Поскольку эти мероприятия находятся в стадии разработки или оцениваются, спецификации не имеют широкого распространения. Кроме того, эти спецификации являются рабочим документом и не были приняты в качестве общегосударственного стандарта.

• Бетон, уплотненный катком (CBM)
  Применение: В данной спецификации изложены требования к строительству дорожного покрытия, обочины, основания и расширения базового слоя с использованием бетона, уплотненного катком, на подготовленном земляном полотне. Использование этого специального положения должно быть частью экспериментальной программы Бюро; пожалуйста, свяжитесь с Джо Веспа, инженером по техническим исследованиям и исследованиям продуктов, по адресу [email protected] для получения дополнительной информации о программе.
  Дата вступления в силу: 17.01.14
  Дата пересмотра: неприменимо
  Контактное лицо: Дэниел Тобиас / Телефон: 217/782-2912 / Эл. Пересмотрено 01.12.18. R 30 (измененный Иллинойс) (пересмотрено 28 февраля 2019 г. )
• Приложение: AASHTO TP 124 (с изменениями от Иллинойса) (пересмотрено 28.02.19)
• Приложение: ASTM D8159 (с изменениями от Иллинойса) (вступило в силу 28.02.19) )
• Приложение: ITP 85 (пересмотрено 10.05.19)
• Руководство по процедурам испытаний материалов (пересмотрено 1.12.19) 20)
• Приложение: Приложение E3 (пересмотрено 15.05.20)
• Приложение: Приложение E5 (пересмотрено 15.05.20)
• Приложение: Приложение E6 (пересмотрено 15.05.20)

Обучение

:

• Прибор для испытаний бетона
• PCC Уровень I
• PCC Level II
• PCC Level III

Утвержденная лаборатория

IDOT проводит специализированные испытания на щелочно-кремнеземную реактивность (ASR) ASTM C 1293, а также утверждает внешние лаборатории для проведения испытаний от своего имени.

Если вы хотите стать сертифицированной лабораторией, пожалуйста, свяжитесь с отделом для получения дополнительных инструкций.

Мелинда Винкельман
(217) 782-0117
[email protected]
Руководитель лаборатории бетона
Бюро материалов
Реализация проекта Управления автомобильных дорог

Роль отверждения бетона

Отверждение играет важную роль в развитии прочности и долговечности бетона. Отверждение происходит сразу после укладки и отделки бетона и включает поддержание желаемых условий влажности и температуры как на глубине, так и у поверхности в течение продолжительных периодов времени. Правильно затвердевший бетон имеет достаточное количество влаги для постоянной гидратации и развития прочности, объемной стабильности, устойчивости к замораживанию и оттаиванию, а также стойкости к истиранию и образованию окалины.

Продолжительность достаточного времени отверждения зависит от следующих факторов:

• Пропорции смеси
• Заданная прочность
• Размер и форма бетонного элемента
• Погодные условия окружающей среды
• Условия будущего воздействия например, тротуары, тротуары, автостоянки, подъездные пути, полы, облицовка каналов) и конструкционный бетон (например, настилы мостов, опоры, колонны, балки, плиты, небольшие фундаменты, монолитные стены, подпорные стены) требуют минимального периода отверждения семь дней при температуре окружающей среды выше 40 градусов по Фаренгейту ¹ .

  Комитет 301 Американского института бетона (ACI) рекомендует минимальный период отверждения, соответствующий бетону, достигающему 70 процентов от указанной прочности на сжатие ² . Часто указанное семидневное отверждение обычно соответствует примерно 70 процентам указанной прочности на сжатие. 70-процентный уровень прочности может быть достигнут раньше, если бетон отверждается при более высоких температурах или при использовании определенных комбинаций цемента и добавок. Точно так же может потребоваться больше времени для различных комбинаций материалов и/или более низких температур отверждения. По этой причине комитет ACI 308 рекомендует следующие минимальные периоды отверждения ³ :

  • ASTM C 150 цемент типа I семь дней
  • ASTM C 150 цемент типа II десять дней
  • ASTM C 150 цемент типа III три дня
  • ASTM C 150 тип IV или V0 09 14 дней ASTM C 595, C 845, C 1157 цементы варьируются

  Влияние продолжительности отверждения на развитие прочности при сжатии представлено на рисунке 1.

  раннее увеличение прочности бетона, но может снизить его 28-дневную прочность. Влияние температуры отверждения на развитие прочности при сжатии представлено на рис. 2.9.0298

  Рисунок 2. Влияние температуры отверждения на прочность на сжатие

  Отверждение выполняет три основные функции:


  1) Сохранение воды затворения в бетоне в процессе раннего твердения

  Заливка и погружение
  Заливка обычно используется для отверждения плоских поверхностей при выполнении небольших работ. Следует соблюдать осторожность, чтобы поддерживать температуру воды для отверждения не более чем на 20 градусов по Фаренгейту ниже, чем у бетона, чтобы предотвратить растрескивание из-за термических напряжений. Погружение в основном используется в лаборатории для отверждения образцов бетона.

  Распыление и распыление
  Распыление и распыление используются, когда температура окружающей среды намного выше точки замерзания и влажность низкая. Запотевание может свести к минимуму растрескивание при пластической усадке до тех пор, пока бетон не достигнет окончательного схватывания.

  Влажные покрытия
  Влажные покрытия, пропитанные водой, следует использовать после того, как бетон достаточно затвердеет, чтобы предотвратить повреждение поверхности. Они должны быть постоянно влажными.

  Оставленные на месте формы
  Оставленные на месте опалубки обычно обеспечивают удовлетворительную защиту формованных бетонных поверхностей от потери влаги. Формы обычно остаются на месте до тех пор, пока позволяет график строительства. Если формы сделаны из дерева, их следует поддерживать во влажном состоянии, особенно в жаркую и сухую погоду.

  2) Уменьшение потерь воды затворения с поверхности бетона

  Покрытие бетона непроницаемой бумагой или пластиковыми листами
  Непроницаемые бумажные и пластиковые листы можно наносить на тщательно смоченный бетон. Бетонная поверхность должна быть достаточно твердой, чтобы предотвратить повреждение поверхности при укладке.

  Нанесение мембранообразующих отвердителей
  Мембранообразующие отвердители используются для замедления или уменьшения испарения влаги из бетона. Они могут быть прозрачными или полупрозрачными и иметь белый пигмент. Для жарких и солнечных погодных условий рекомендуются составы с белым пигментом для отражения солнечной радиации. Отвердители следует наносить сразу после окончательной отделки. Отвердитель должен соответствовать требованиям ASTM C309 ⁴ или ASTM C1315 ⁵ .

  3) Ускорение набора прочности за счет тепла и дополнительной влаги

  Острый пар
  Острый пар при атмосферном давлении и пар высокого давления в автоклавах — это два метода отверждения паром. Температура пара для острого пара при атмосферном давлении должна поддерживаться на уровне около 140 градусов по Фаренгейту или ниже, пока не будет достигнута желаемая прочность бетона.

  Нагревательные змеевики
  Нагревательные змеевики обычно используются в качестве встроенных элементов вблизи поверхности бетонных элементов. Их назначение – защита бетона от замерзания при бетонировании в холодную погоду.

  Опалубки или прокладки с электрическим нагревом
  Опалубки или прокладки с электрическим нагревом в основном используются производителями сборного железобетона.

  Бетонные покрытия
  Бетонные изоляционные покрытия используются для покрытия и изоляции бетонных поверхностей, подвергающихся воздействию отрицательных температур в период отверждения. Бетон должен быть достаточно твердым, чтобы предотвратить повреждение поверхности при покрытии бетонным покрытием.

  Другие формы отверждения включают внутреннее влажное отверждение с легкими заполнителями или абсорбирующими полимерными частицами. Для элементов из массивного бетона (обычно толщиной более 3 футов) обычно разрабатывается план теплового контроля, помогающий контролировать тепловые напряжения. Дополнительную информацию можно найти в отчете 9 комитета ACI 308.0537 Руководство по отверждению бетона ³ . Для специальных бетонов рекомендуется обращаться к другим отчетам ACI следующим образом:

  • Огнеупорный бетон ACI 547.1R
  • Огнеупорный бетон ACI 547.1R
  • Изоляционный бетон ACI 523.1R

  900-23 Расширяющийся бетон 100-23 ACI

  • ACI уплотненный бетон ACI 207.5R
  • Архитектурный бетон ACI 303R
  • Набрызг-бетон ACI 506.2
  • Бетон, армированный волокнами ACI 544.3R
  • Вертикальная скользящая опалубка ACI 313

  Отверждение в холодную или жаркую погоду требует особого внимания. В холодную погоду некоторые из процедур включают в себя обогреваемые корпуса, понизители испарения, отвердители и изолирующие одеяла. Температура свежего бетона должна быть выше 50 градусов по Фаренгейту. Период отверждения холодного бетона дольше, чем стандартный период из-за снижения скорости набора прочности. Ожидается, что прочность на сжатие бетона, отвержденного и поддерживаемого при температуре 50 градусов по Фаренгейту, будет набирать прочность в два раза быстрее, чем у бетона, отвержденного при 73 градусах по Фаренгейту. В жаркую погоду отверждение и защита имеют решающее значение из-за быстрой потери влаги из свежего бетона. Отверждение фактически начинается до укладки бетона путем смачивания поверхности основания водой. Для укладки бетона в жаркую погоду можно использовать солнцезащитные и ветрозащитные средства, средства от запотевания и ингибиторы испарения. Поскольку набор прочности бетона в жаркую погоду происходит быстрее, время твердения может быть сокращено. Дополнительную информацию можно найти в ACI 306.1, Стандартные технические условия для бетонирования в холодную погоду , ACI 306R, Бетонирование в холодную погоду , ACI 305.1, Спецификации для бетонирования в жаркую погоду и ACI 305R, Бетонирование в жаркую погоду

  Specimens

  Отверждение образцов бетона для испытаний обычно отличается от отверждения бетона, уложенного во время строительства. Американское общество испытаний и материалов (ASTM) разработало два стандарта изготовления и отверждения образцов бетона. АСТМ С192 ⁶ предназначен для лабораторных образцов, а ASTM C31 ⁷ предназначен для полевых образцов. Оба документа содержат стандартизированные требования к изготовлению, отверждению, защите и транспортировке образцов бетона в полевых или лабораторных условиях соответственно.

  ASTM C192 обеспечивает процедуры для оценки различных смесей в лабораторных условиях. Обычно он используется на начальном этапе проекта или в исследовательских целях.

  ASTM C31 используется для приемочных испытаний, а также может использоваться в качестве инструмента принятия решения об удалении формы или крепления. В зависимости от предполагаемого назначения стандарт определяет два режима отверждения: стандартное отверждение для приемочных испытаний и отверждение в полевых условиях для удаления формы/подпорки. Изменение стандартного отверждения испытательных образцов может существенно повлиять на измеренные свойства бетона. По данным Национальной ассоциации производителей товарных бетонных смесей ⁸ (NRMCA), прочность бетона, отвержденного на воздухе в течение одного дня с последующим 27-дневным отверждением во влажном состоянии, будет примерно на 8 процентов ниже, чем у бетона, отвержденного во влажном состоянии в течение всего периода. Снижение прочности составляет 11% и 18% для образцов бетона, первоначально выдержанных на воздухе в течение трех и семи дней соответственно. Для тех же комбинаций отверждения воздух/влажность, но при температуре отверждения на воздухе 100 градусов по Фаренгейту, 28-дневная прочность будет примерно на 11%, 22% и 26% ниже соответственно.

  References

  Steve Kosmatka et al,    Design and Control of Concrete Mixtures, 15th Edition, EB001, PCA Engineering Bulletin EB 001, Portland Cement Association , Skokie, IL 2002

  Specifications for Structural Concrete , ACI 301 (www.concrete.org)

  Руководство по отверждению бетона , ACI 308R-01 (www.
