Армирование железобетонных стен: чертежи и схемы усиления проемов, углов и отверстий

чертежи и схемы усиления проемов, углов и отверстий

Бетон является самым востребованным в мире строительным материалом. Его используют при строительстве фундаментов, стен частных и многоэтажных жилых домов, мостов и тоннелей, дамб и дорог. Однако зачастую применяется не бетон, а железобетон – при строительстве используется армирующий материал разного вида. В данной статье подробно разберем зачем, как и когда необходимо выполнять армирование монолитных стен из бетона.

Содержание

• 1 Зачем армировать бетонные стены: преимущества и недостатки
• 2 Способы армирования монолитных стен
  • 2.1 Монолитное
  • 2.2 Сеточное
  • 2.3 Волоконное
• 3 Технология выполнения армирования
• 4 Пример выполнения армирования монолитной бетонной стены стальной арматурой: фото, чертежи и схемы

Зачем армировать бетонные стены: преимущества и недостатки

Бетон – высокопрочный материал, способный выдерживать огромные нагрузки без вреда для себя. Для чего же его ещё и армировать? Ответ прост. Данный материал переносит нагрузки на сжатие, не деформируясь и не растрескиваясь. Однако любые другие нагрузки, например, изгиб или растяжение, для бетона могут оказаться критическими. Возведенные из него стены покрываются сетью трещин, деформируются и даже рассыпаются. Конечно, это недопустимо при строительстве объектов, которые должны прослужить многие десятилетия.

Поэтому перед заливкой бетона в опалубку будущей стены, в неё предварительно устанавливают арматуру или арматурный каркас. Данное решение имеет множество достоинств:

• повышение прочности материала, способность выдерживать все виды нагрузок;
• возможность строительства сложных архитектурных деталей, вроде полукруглых ступеней или эркеров;
• отсутствие трещин;
• повышение срока службы бетонных построек;
• устойчивость к пучению почвы.

То есть, качественно и правильно выполненное по технологии армирование, позволяет вывести бетон на новый уровень, избавив от недостатков и наделив дополнительными преимуществами для строительства стен и других конструкций.

Пример монолитного здания нестандартной формы, построенного из композиции бетона и арматуры.

Способы армирования монолитных стен

Следующий важный вопрос, связанный с армированием стен – выбор подходящего материала. Хотя обычно на ум приходят классические прутки из железа, сегодня в строительстве широко используются многочисленные аналоги. Изучить следует все варианты, чтобы лучше вникнуть в тему.

Способов армирования стен существует три:

1. Монолитное.
2. Сеточное.
3. Волоконное (дисперсное).

Каждый из них следует поподробнее разобрать, чтобы узнать способ и сферу применения.

Монолитное

Монолитное армирование является самым распространенным. Это те самые прутки, о которых говорилось выше. Используется при возведении практически всех видов бетонных построек, включая стены. Из стальной либо композитной арматуры собирается каркас, который помещается в опалубку и заливается бетонной смесью.

Следует отметить, что желательно для сборки каркаса пользоваться не сваркой, повреждающей прутья, а специальным оборудованием и вязальной проволокой. Такой подход позволяет, получить прочный каркас не повреждая арматуру. Для небольших объемов работ рекомендуется использовать крючок для вязки арматуры. Если же предстоит выполнить тысячи вязальных соединений, то лучше подойдет специальный пистолет, особенно для мало опытных строителей.

Сами прутки бывают разного размера, и могут иметь как гладкую, так и ребристую поверхность. Конечно, это влияет на эксплуатационные качества арматуры, поэтому подходить к выбору следует ответственно.

Сеточное

Следующий вариант – сеточное армирование. Тут тонкая проволока соединена в карты. Толщина проволоки и размер ячеек может различаться, поэтому есть возможность выбрать наиболее подходящий материал. Подходит, если нужно выполнить армирование бетонной стяжки, усилить отверстие в бетонной стене или же отремонтировать небольшой участок монолита, к примеру, цокольного этажа. Встречаются как классические стальные сетки, так и композитные, полимерные. Стальные являются наиболее прочными и дешевыми, но при этом они боятся коррозии. Композитные – самые дорогие, зато объединяют в себе прочность и устойчивость перед влагой.

Волоконное

Наконец, третий вариант армирования – волоконное. Оно заметно отличается от способов описанных выше. Тут используется дисперсное армирование. В готовый раствор, вводится фибра – мелкое волокно, напоминающее что-то среднее между нитками и пухом. Получившийся бетон лучше противостоит не только растяжению и изгибу, но и истиранию, ударам.

Разновидности фибры для армирования бетона.

Данный вид армирования используют, если нужно повысить прочность тонкого слоя бетона. Но также он находит применение, если нужно дополнительно укрепить конструкцию, на которую приходится механическая нагрузка. Относится это к проблемным участкам, таким, как лестницы в многоэтажных домах. Чтобы повысить прочность ответственного объекта, используют не только монолитное, но и волоконное армирование.

Технология выполнения армирования

От выбранного материала зависит и технология использования. Проще всего дело обстоит с волоконным армированием. Фибру добавляют в бетон и тщательно перемешивают. Когда она распределится по всему объему раствора, его заливают в соответствующие формы и дожидаются застывания – никаких дополнительных или подготовительных работ выполнять не нужно. Иногда, для усиления ответственных конструкций, фибру комбинируют с арматурой.

На видео ниже, пример того какую нагрузку способен выдержать бетон армированный только металлической фиброй.

Сеточное армирование самый простой в исполнении способ армирования. Готовые сетки соединяются между собой в единый каркас, который обставляется опалубкой и заливается бетоном.

Иначе обстоит дело с классической арматурой. Как уже говорилось выше, её могут укладывать в опалубку или собирать из неё каркас будущей стены – всё зависит от конкретного вида строительства. Чаще всего сначала собирается стальной каркас, затем устанавливается опалубка, в которую заливают бетонную смесь. Данный способ армирования монолитных стен является самым популярным, именно его разберем подробнее.

Пример выполнения армирования монолитной бетонной стены стальной арматурой: фото, чертежи и схемы

Для того чтобы подробнее изучить технологию, рассмотрим на примере, как правильно выполняется армирование монолитной стены толщиной 25 см. В качестве основных прутов используются арматура класса А500С диаметром 12 мм, размер ячейки основной сетки 200х200 мм. Для конструктивных элементов используем арматуру класса А1. Вязку арматуры выполняют крючком, используем вязальную проволоку толщиной 1,2 мм.

Следует запомнить, что минимальный процент армирования стен равен 0.1 % от площади поперечного её сечения, а максимальная площадь рабочей продольной арматуры равна 5 %. От процента армирования зависит и расход арматуры на 1 м3 бетона.

Как уже говорилось выше, каркас собирают либо до установки опалубки либо после. В нашем примере усиления бетонных стен лифтовых шахт, удобнее всего с начало выставить внутренние ядра, а затем  вокруг них собрать каркас.

Перед тем как начинать выполнять армирование следует почистить от бетона выпуска арматуры и выровнять из по вертикали.

Процесс вязки основной сетки, начинается с монтажа вертикальных прутов, затем к ним с шагом 20 см привязываются горизонтальный. Размер нахлеста арматуры в стене согласно чертежу 40 диаметров арматуры, для 12 мм, это 48 см, больше можно меньше нет. Стыковку горизонтальных прутов необходимо выполнять в шахматном порядке.

После того как связали 2 слоя основной сетки, выполняем усиление углов стен согласно схеме приведенной ниже.

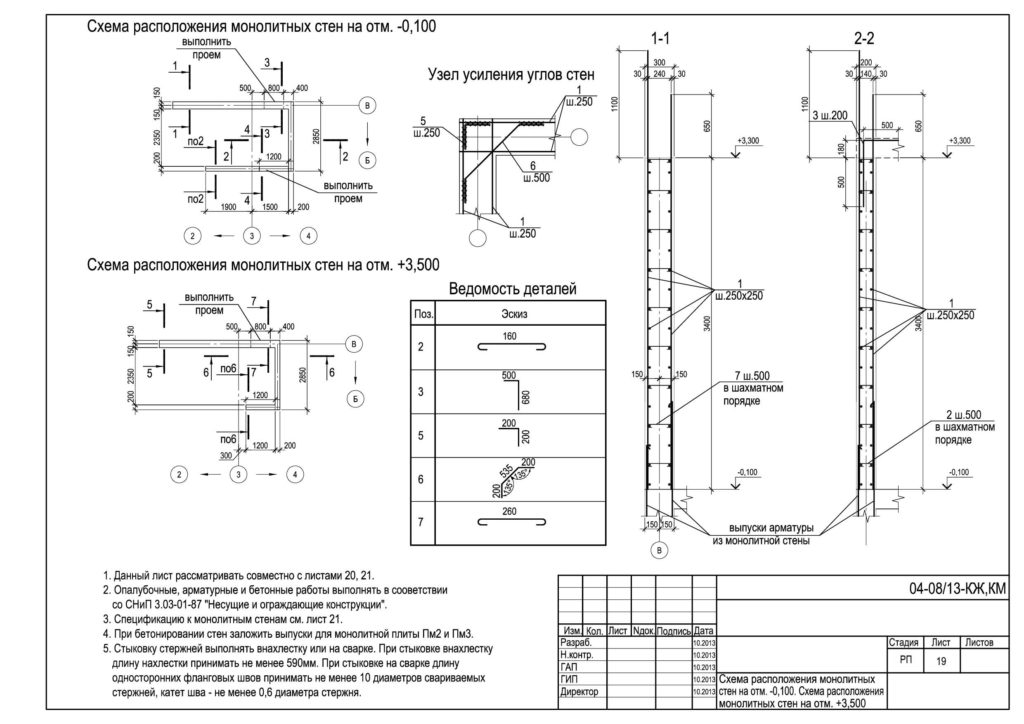

Чертеж по выполнению армирования угла монолитной стены.

Для вязки угла используются “пэшки” из арматуры диаметром 12 мм, их размер 750х175х750 мм.

С низу на фото финальный вид выполненного армирования угла бетонной стены.

На следующем этапе устанавливаем “эски”, такое название они получили из-за своей формы. Шаг их  установки 40 см, в шахматном порядке.

Бывает такое что “эски” не получается поставить, для этого один конец полностью не загибается, после их одевают, а второй конец загибают вручную, с помощью самодельного приспособления как на фото ниже.

Пример установки “эсок”, при армировании стенки парапета.

На схеме ниже показано как выполняется армирование проема в стене. Для обрамления используется арматура диаметром 16 мм, шаг 100 мм. Защитный слой бетона для арматуры, которая находится по бокам проема – 50 мм, для верхней – 40 мм. К основной арматуре вяжутся “пэшки” из прутов толщиной 8 мм, размер 350х175х350 мм.

Важно чтобы арматура от края проема заходила в стенку на 40 диаметров прута, для 16 мм, это 64 см.

Чертеж по выполнению армированию дверного проема в монолитной стене.

Принцип усиления отверстия такой же как и у дверей. Просто в данном чертеже отверстие находится у края стенки, что не позволяет запустить 16 арматуру на 64 см. Поэтому её запускают на 37 см по бокам, а 27 см делают загиб, внутрь другой стенки. Как это выглядит смотрите на фото ниже.

Схема для выполнения армирования отверстий в стенах из бетона.

Финишный вид выполненного армирования отверстия.

На собранный каркас устанавливают фиксаторы защитного слоя для арматуры, после монтируется опалубка и заливается бетон.

Пример установки фиксатора “звездочка” на арматуре.

Как видите, армирование бетонных стен является не таким простым процессом, существуют свои особенности и нюансы. Важно изучить вопрос подробно и глубоко, чтобы избежать ошибок в процессе армирования, которые могут сказаться на монолитной конструкции в будущем. Напоследок порекомендуем видео материал по теме, где арматурщик с опытом рассказывает и показывает особенности армирования железобетонных стен.

Если у вас, после изучения статьи, все же остались вопросы, задавайте их в комментариях, мы обязательно вам поможем.

Армирование стены из бетона: материалы, этапы работ

Для усиления несущих характеристик выполняется армирование бетонной стены. Материал после застывания и вызревания набирает значительную прочность. Конструкции из такого средства хрупкие при изгибе. В строительной практике применяются разные методики для укрепления монолитных изделий, которые отличаются технологией исполнения и видами применяемого армирующего материала для создания усиливающего каркаса.

Содержание

1. Инструменты и материалы
2. Чем армируют?
3. Необходимые расчеты
4. Этапы работ
5. Опалубка для стен
6. Армирование
7. Заливка раствора

Инструменты и материалы

Чтобы выполнить армирование монолитных стен, следует подготовить:

• Раствор для заливки несущих конструкций. Применяется бетон высокого качества, приготовленный самостоятельно или купленный в специализированной организации по производству и реализации строительных материалов.
• Арматура. Для создания усиливающего каркаса выбираются стальные прутья, композитные элементы, фиброволокно.
• Инструменты и материалы для соединения фрагментов каркаса. Сварочный аппарат, вязальная проволока, плоскогубцы с кусачками, вязальный пистолет.
• Опалубка. Это доска, брус, щиты, элементы.
• Инструменты для трамбования раствора. Промышленный вибратор, подручные средства.

Главная функция армировочного каркаса — обеспечение прочности и усиление тех частей сооружения, которые подвергаются наибольшим нагрузкам.

Чем армируют?

Необходимые расчеты

Минимальная толщина бетонных стен определяется уровнем нахождения почвенных вод:

• При низком расположении. Нижнюю часть стены можно не усиливать. Она должна на 100 мм выходить за контуры сооружения. Мощность цокольных конструкции при высоте нулевого этажа в 150—250 см находится в диапазоне 200—400 мм.
• При высоком расположении. Фундаментная плита усиливается арматурным каркасом, ее мощность — в пределах 200 мм. Должна быть вынесена за контур несущей стены на 0,4 м.

Другим параметром, который влияет на толщину монолитных стен, есть расчетная температура климатического пояса. Если сооружение находится на территориях, где минусовые температуры колеблются в зимний период в пределах от -20 С до — 40 С, то рекомендуемая мощность несущих стен составляет 25—45 см. Из этого следует, что бетонные стены имеют меньшую толщину, чем кирпичные.

Этапы работ

Армирование бетонных стен выполняется несколькими методами:

Одним из методов армирования является монолитный способ, при котором каркас монтируется в несколько уровней.

• Монолитный способ. При такой технологии металлические или композитные арматурины связываются или привариваются в секции из нескольких уровней, монтируются в в опалубке и заливаются бетонным раствором. Такой «скелет» статичный и прочный. Метод распространенный в малом строительстве при сооружении фундамента, несущей стены и элементов перекрытия.
• Сеточный способ. Метод простой и удобный. Конструкция выполняется из металлических или композитных проволок. Сетка монтируется в «карты» длиной в 200 см, при этом ширина армирующего элемента и величина клеток может подбираться произвольно.
• Волоконный метод. Укрепление монолита фиброволоконным материалом называют дисперсная армация. Фибра добавляется в состав бетона при его приготовлении, добиваясь равномерного распределения волокна по объему раствора. Так усиливают тонкую заливку или укрепляют сооружения с высокой нагрузкой на несущую конструкцию.

Правило формирования арматурного каркаса — при соединении 2-х прутов в одну линию нахлест элементов должен равняться 40-ка диаметрам металлических стержнев. Связываются арматурины в 3-х местах.

Опалубка для стен

Опалубку сооружают из досок, рассчитывая конструкцию так, чтобы она выдержала тяжесть залитого бетона.

Для сооружения стен из монолитного бетона собирается опалубка. Это временная или постоянная (несъемная) вспомогательная конструкция предает залитому раствору необходимую форму. Съемный вариант строится из доски, фанерных или пластиковых щитов, усиленных брусом и распорками. При построении опалубки на начальном этапе выделяют проемы под окна и двери, а также под места прохождения коммуникационной инфраструктуры дома. После созревания бетона конструкция демонтируется. Можно применить несъемный вариант вспомогательного сооружения — листы пенополистирола. В результате получится 3-слойный стеновой «сендвич», который обеспечит хорошую тепло- и звукоизоляцию дому.

Армирование

Секция из арматурного материала устанавливается в построенную опалубку. Если выполняется строительство малоэтажной усадьбы, то можно воспользоваться металлической сеткой из прутов диаметром 0,8 см. Стержни с рельефной поверхностью хорошо сцепляются с раствором, а на концах гладких выполняются загибы. Чтобы металлический каркас не разрушался коррозией, его не выводят на поверхность монолита. Элементы укрепления конструкции укладывают в поперечном положении на расстоянии 350 мм друг от друга, в продольном — 250 мм. Стыки увязываются проволокой или укладываются внахлест. Проводится дополнительное укрепление проемов.

Заливка раствора

Заполнить бетонным раствором за один раз опалубку не получиться, поэтому выполняется заливка слоями в 500 мм. Монолиту не дают схватиться, сразу заливают следующий слой. Особое внимание придают заполнению углов строения. Выполняют уплотнение бетона вибратором или подручными средствами. Если строительство проходит зимой, то смесь прогревают. В жаркую погоду во избежание растрескивания монолита проводят увлажнение водой.

Как укрепить существующие бетонные стены?

🕑 Время чтения: 1 минута

Усиление существующих железобетонных стен становится необходимым либо тогда, когда они теряют свою прочность и способность воспринимать предусмотренные нагрузки, либо когда требуется увеличить их несущую способность. Этот вид реабилитации в основном требуется для стен, построенных в районах с повышенной сейсмической активностью.

Могут применяться различные методы модернизации с использованием традиционных материалов или новых материалов для укрепления бетонных стен.

Читайте также: Сейсмические методы модернизации бетонных конструкций

Состав:

• Методы усиления бетонных стен
• 1. Замена бетона
• Бетонная оболочка
• 017 3. Модернизация стальными материалами
• 4 , Модернизация с использованием сплавов с памятью формы (SMA)
• 5. Использование ламинатов FRP

Методы усиления бетонных стен

Методы усиления включают:

1. Бетонная оболочка
2. Замена бетона
3. Модернизация стальными материалами
4. Сплавы с памятью формы
5. Ламинаты FRP

выполняется для увеличения размерности со стены. Это увеличение размеров достигается добавлением нового бетона к существующей бетонной стене. Для этого размещается дополнительная стальная арматура для повышения прочности и пластичности железобетонной стены.

Новая стальная арматура представляет собой сетку из горизонтальных и вертикальных стержней, которая затем крепится к фундаменту стены. Арматурную сетку также можно вставить в отверстие, просверленное в фундаменте, после чего она заливается эпоксидной смолой и герметизируется.

Рис.1. Построение новых стен жесткости с новой арматурой

Поскольку метод фокусируется на увеличении толщины стенки, ее превышение предельных значений увеличивает собственный вес. Это потребует увеличения несущей способности существующего фундамента, чтобы выдержать дополнительный вес.

2. Замена бетона

Это один из самых простых и дешевых способов восстановления прочности и пластичности железобетонных стен. Метод изначально предполагает удаление поврежденного бетона. Окончательная поверхность тщательно очищается и чистится щеткой, чтобы удалить все отслоившиеся материалы. Если арматура, находящаяся в зоне сжатия, прогибается в незначительном количестве, то ее следует выпрямить.

После подготовки подготавливается опалубка для стенки стены. В опалубку заливают свежий бетон с одной стороны стены. После бетонирования стена отверждается. Верхняя часть стены может быть заполнена эпоксидным раствором, так как требуется высокая прочность для обеспечения контакта со старым бетоном.

3. Модернизация стальными материалами

Использование стали для модернизации железобетонных стен лишь немного увеличивает вес старой конструкции. Это метод переоснащения, который вызывает минимальные неудобства для жильцов здания.

1. Модернизация стальными секциями: стальные пластины добавляются к поверхности железобетонной стены, что помогает повысить прочность, жесткость и пластичность конструкции стены. В зависимости от улучшаемого свойства секция стальной пластины может быть добавлена ​​либо вертикально, либо горизонтально.

Рис.2. Стена сдвига из соединенных стальных листов; Изображение предоставлено: M.A. Ismaeil 1, A.E.Hassaballa

2. Модернизация стальными раскосами: использование стальных раскосов является обычным явлением для каркасных конструкций, устойчивых к моменту. Правильное соединение распорок с существующими стенами обеспечивает достаточную прочность, жесткость и пластичность конструкции.

Стальная распорка также повышает сейсмические характеристики железобетонной конструкции. Установка стальных распорок через определенные промежутки на железобетонных стенах уменьшает длину потери устойчивости, что, в свою очередь, увеличивает грузоподъемность распорки.

4. Модернизация с использованием сплавов с памятью формы (SMA)

Сплавы с памятью формы привлекают большое внимание в исследованиях гражданской инфраструктуры, где видно, что у них большое будущее в модернизации конструкций. Использование SMA для модернизации железобетонных стен изучается с помощью различных тестов и исследований.

SMA имеет свойство подвергаться большим деформациям. Когда напряжение, приложенное к структуре SMA, снимается, она восстанавливает свою первоначальную форму. Это означает, что SMA приобретает пластичность и способность рассеивать энергию, не подвергаясь какой-либо форме остаточной деформации элемента.

5. Использование ламината FRP

Использование композитных материалов, таких как полимер, армированный волокном (FRP) в различных формах, для модернизации железобетонных стен — это метод, используемый в последние десятилетия. FRP приобретает высокую прочность и высокую устойчивость к коррозии. Кроме того, они легкие по весу и поэтому легко наносятся.

Рис. 3. Использование FRP при модернизации стены жесткости; Изображение предоставлено: Библиотека ASCE

FRP можно использовать в виде ламинатов или листов или в виде стержней на железобетонной стене. Эффективность этой модернизации может быть повышена за счет предварительного напряжения волокон. Композиты FRP — это быстрый и простой метод модернизации.

Читайте также: Проверки крепления арматуры в опалубках железобетонных элементов конструкций

ПРОЧНОСТЬ РАССЧЁТА ЖЕЛЕЗОБЕТОННОЙ КЛАДКИ СТЕНЫ ФУНДАМЕНТА

ТЭК 15-02Б

ВВЕДЕНИЕ

Хотя фундаментные стены из бетонной кладки могут быть построены без армирующей стали, для стен, выдерживающих большие нагрузки грунтовой засыпки, может потребоваться армирование. Положения о расчете прочности, содержащиеся в главе 3 Строительных норм и правил для каменных конструкций (ссылка 1), обычно обеспечивают повышенную экономию по сравнению с методом расчета допустимых напряжений, поскольку более тонкие стены или большие расстояния между арматурными стержнями часто являются результатом анализа расчета прочности. Критерии расчета прочности подробно представлены в TEK 14-4A, Расчет прочности бетонной кладки (ссылка 2).

Грунт оказывает боковую нагрузку на стены фундамента. Предполагается, что нагрузка увеличивается линейно с глубиной, что приводит к треугольному распределению нагрузки на стене. Эта боковая нагрузка на грунт выражается как эквивалентное давление жидкости в фунтах на квадратный фут на фут глубины (кН/м²/м). Для расчета прочности это боковое давление грунта увеличивается путем умножения на коэффициент нагрузки, который обеспечивает коэффициент безопасности в условиях перегрузки. Максимальный момент на стену зависит от общей высоты стены, высоты засыпки грунта, условий крепления стены, факторизованной нагрузки на грунт, наличия каких-либо надбавок на грунт и наличия водонасыщенных грунтов.

Фундаментные стены также служат опорой конструкции над фундаментом, передавая вертикальные нагрузки на фундамент. Вертикальное сжатие противодействует напряжению при изгибе, увеличивая сопротивление стены изгибу. В малоэтажном строительстве эти вертикальные нагрузки обычно малы по сравнению с прочностью на сжатие бетонной кладки. Эффекты вертикальной нагрузки не рассматриваются в настоящем ТЭК.

Таблицы с 1 по 4 представляют графики армирования для 6, 8, 10 и 12 дюймов. (152, 203, 254 и 305 мм) стен соответственно. Дополнительные альтернативы армированию могут быть уместны и могут быть проверены с помощью инженерного анализа. Стены от 8 до 16 футов (от 2,4 до 4,9m) включены высокое давление и давление грунта 30, 45 и 60 фунтов на фут/фут (4,7, 7,0 и 9,4 кН/м²/м).

Эффективная глубина армирования, d , принятая для анализа, является практическим значением, принимая во внимание различия в толщине лицевой оболочки, диапазон размеров арматурных стержней, минимальное требуемое покрытие раствором и строительные допуски для размещения армирования.

Следующие допущения также применимы к значениям в таблицах с 1 по 4:

1. на грунте, примыкающем к стене, нет надбавок,
2. имеются незначительные осевые нагрузки на стену,
3. стена просто поддерживается сверху и снизу,
4. стена заливается в ячейках, содержащих арматуру (хотя допускается сплошная заливка),

Свойства профиля

5. основаны на требованиях к минимальной толщине лицевой оболочки и стенки согласно ASTM C 90 (ссылка 3),

.

6. указанная прочность на сжатие каменной кладки, f’ m , составляет 1500 фунтов на квадратный дюйм (10,3 МПа),
7. Арматура 60 (413 МПа), 9 шт.0018
   Перечисленные требования к армированию

8. учитывают коэффициент нагрузки грунта 1,6 (ссылка 6),
9. максимальная ширина зоны сжатия ограничена шестикратной толщиной стенки или расстоянием между вертикальными стержнями 72 дюйма (1829 мм), в зависимости от того, что меньше,

Арматурная сталь

10. размещается по направлению к растянутой (внутренней) поверхности стены (как показано на рис. 1), а
11. почва хорошо дренирована, чтобы исключить присутствие насыщенной почвы.

Таблица 1 – Арматура для 6-дюймовых (152-мм) бетонных фундаментных стен

Таблица 2 – Армирование для 8-дюймовых (203-мм) бетонных фундаментных стен

Таблица 3 – Армирование для 10-дюймовых (254-мм) бетонных фундаментных стен

Таблица 4 – Армирование для 12- дюймовая (305-мм) бетонная кладка фундаментных стен

Примечания к таблицам 1–4:

^(a) засыпка из гранулированного грунта
^(b) засыпка из дренированного илистого песка или илистой глины
^{(c) 54 глиняный грунт засыпка
(г) превышает максимально допустимую растягивающую арматуру (ссылка 2)
(e) невозможно выполнить с стержнями № 6 (M# 19)
(f) метрические эквиваленты: дюйм x 25,4 = мм; № 3 = М# 10; № 4 = М# 13; № 5 = М# 16; №6 = М# 19; № 7 = М# 22; №8 = М# 25; № 9 = M# 29}

Стена: 12 дюймов. (305 мм) бетонная каменная фундаментная стена толщиной 12 футов (3,66 м) высотой

Почва: эквивалентное давление жидкости составляет 45 фунтов на фут (7,0 кН/м²/м) (исключая коэффициенты нагрузки на грунт), 10 футов (3,05 м) высота засыпки

Используя Таблицу 4, стена может быть надлежащим образом укреплена с помощью стержней № 9 на высоте 72 дюйма. (M # 29 на 1829 мм).

ВОПРОСЫ КОНСТРУКЦИИ

В этом разделе обсуждаются те вопросы, которые непосредственно связаны с допущениями при проектировании конструкций. См. TEK 3-11, Строительство бетонной каменной стены фундамента и TEK 5-3A, Детали бетонной каменной стены фундамента (ссылки 4, 5) для получения более полной информации о строительстве фундаментных стен из бетонной кладки.

На рис. 1 показаны условия крепления стены, дренаж и защита от воды. Перед обратной засыпкой необходимо установить диафрагму пола или правильно закрепить стену, чтобы противостоять нагрузке грунта. В идеале обратная засыпка должна быть свободно дренируемым гранулированным материалом, свободным от расширяющегося грунта или других вредных материалов.

Предположение об отсутствии насыпи на грунте означает, что тяжелое оборудование не должно эксплуатироваться в непосредственной близости от какой-либо системы стен подвала. Кроме того, материалы обратной засыпки следует укладывать и уплотнять в несколько подъемов. Следует соблюдать осторожность при укладке материалов обратной засыпки, чтобы не повредить системы дренажа, гидроизоляции или внешней изоляции.

Рисунок 1—Типовая армированная стена подвала

Ссылки

1. Требования строительных норм и правил для каменных конструкций, ACI 530-02/ASCE 5-02/TMS 402-02. Отчет Объединенного комитета по стандартам каменной кладки, 2002 г.
2. Расчет прочности бетонной кладки, ТЭК 14-4А. Национальная ассоциация бетонщиков, 2002 г.

.
Стандартные технические условия

3. для несущих бетонных блоков кладки, ASTM C 90-03. ASTM International, 2003.
4. Строительство стен подвала бетонной кладкой, ТЭК 3-11. Национальная ассоциация бетонщиков, 2001 г.
