Арматура для армопояса: схемы, чертежи, выбор арматуры, правила вязки для газобетона, под мауэрлат и плиты перекрытия

когда нужно делать, какую арматуру использовать, технология процесса для дома (в том числе из газобетона), основные схемы и ошибки

Армированный пояс — строительная железобетонная конструкция, которая устанавливается по периметру несущих стен для укрепления.

Прочность армопояса повышается за счет установки в опалубку армокаркаса и заливкой его бетоном марки М 200/М 250.

Как доказывает практика эксплуатации таких стеновых конструкций, благодаря армопоясу они становятся очень прочными и не подвергаются разрушению даже в процессе движения или проседания грунта.

Из-за таких прочностных характеристик эту конструкцию еще называют сейсмопоясом и разгрузочным поясом.

Для того чтобы армированный пояс получился качественным, а дом надежным, застройщик должен правильно подобрать арматуру и закладные детали, соблюсти схему вязки каркаса и выполнить профессионально его укладку в опалубку.

Содержание

• 1 Нужно ли делать?
• 2 Какую арматуру использовать?
  • 2. 1 Правила выбора
• 3 Основные схемы
• 4 Технология
  • 4.1 Для строения из газобетона
• 5 Распространенные ошибки
• 6 Полезное видео
• 7 Заключение

Нужно ли делать?

Его выполняют в обязательном порядке для домовладений, возведенных из блоков, созданных на базе легких бетонов. В таком случае он способен принять на себя неравномерное распределение нагрузок, таким образом, сохраняя стеновые конструкции от разрывов.

Это объясняется тем, что бетон в усиливающем поясе на порядок устойчивее к сжимающим нагрузкам, чем легкие блоки.

А интегрированная в его тело арматура дополнительно противодействует разрушению, которое может возникать при растягивающей нагрузке.

Вследствие функционирования тандема из этих 2-х материалов, армопояс на блочных стенах способен удержать намного большие напряжения, чем нормативные.

Справка! Сейсмопояс образует нужное ребро жесткости в газосиликатной стене и тем самым препятствует ее разрушению.

Армопояс в обязательном порядке устанавливают перед укладкой плит перекрытий и мауэрлата. В последнем случае стена защищена от точечных перенапряжений в стеновых блоках, возникающих при строительстве стропильной системы кровли, которые способствуют образованию трещин и сколов.

Это также возможно, если анкера мауэрлата будут напрямую подсоединены к внешней стенке. При устройстве системы висячих стропил, защитный пояс также выступает в качестве распорной конструкции, распределяющей кровельную нагрузку на все здание.

Основным требованием, которое предъявляется к устройству армированной защитной полосы ее неразрывность по контуру, что обеспечивается созданием железобетонной конструкции с использованием сплошной опалубки и армированного каркаса и одномоментной заливкой бетонного раствора.

Какую арматуру использовать?

Армирование железобетонного защитного пояса происходит с помощью железных прутков Д=8-12 мм. Они имеют ребристую поверхность, что усиливает их сцепление со строительным бетоном и, соответственно, повышает прочность защитной конструкции на растяжение.

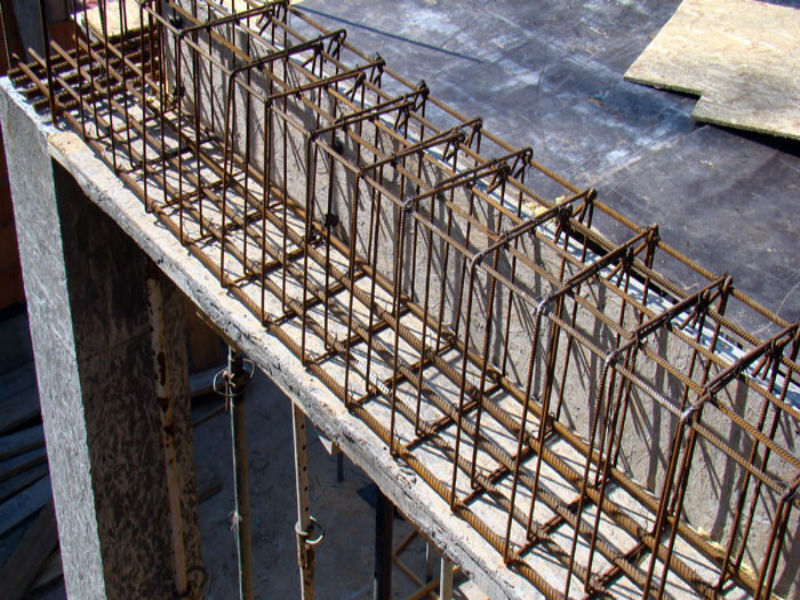

Прутки без насечек используются только для поперечных компоновок.

Арматуру связывают в каркас вязальной проволокой, с нахлестом на прямолинейных участках не меньше 300 мм, а по углам — 500 мм.

Толщина вязальной проволоки не влияет на прочность каркаса, а очень толстая просто затрудняет выполнение работ.

Важно! При установке каркаса нужно позаботиться о том, чтобы он располагался с промежутком минимум на 30-50 мм, для этого используют специализированные подставки или подкладывают кусочки кирпича.

Для армирования самыми популярными исходными материалами являются:

1. Арматура A-III, A-400 с ребристой формой для продольной/ поперечной установки.
2. Арматура А500С по современному обозначению — S500. Это горячекатаная модифицированная арматура производится на замену класса A400, упрочненная термомеханически, соответствует ГОСТ Р 52544, изданного 2006 г. Обладает высочайшими показателями по прочности и гибкости, выпускается с диаметрами Д= 4 — 40 мм.
3. А240 или по современному обозначению — S240. Это горячекатаная арматура с гладкой поверхностью, производится из стали Ст3кп/3пс/3сп, с диаметром Д= 6 — 40 мм. При диаметрах до 12 мм такая арматура упаковывается в мотки, при больших диаметрах — выпускается только в прутках.
4. Хомуты в качестве поперечной конструкции монтируются в ленту шириной 150 мм. Служат для предотвращения развития процесса трещинообразования в бетоне и фиксации продольных элементов согласно проекту, удерживая их от бокового выпучивания при влиянии сдавливающих нагрузок. Хомуты монтируют с шагом до 15Д от продольных прутков, но не выше 500 мм.
5. Стеклопластиковая модификация арматуры АСП — производится из стекловолокна и термореактивных смоловых компонентов. Первый компонент обеспечивает высочайшие прочностные характеристики, а второй является связующим элементом. В результате предел разрушающего воздействия выше чем у стальной арматуры в 2. 5 раза.
6. Базальтопластиковая модификации АБП — выпускается из базальтовых волокон и смоляных компонентов. В результате базальтовая арматура имеет не только отличные прочностные характеристики, но и высокую антикоррозионную стойкость в агрессивных средах.
7. Фибра для стяжек. Выполняется из большого числа нитей разнообразной длины, и материала: базальт, металл, стекло и полипропилен.

Стальной арматурный каркас способен сократить число усадочных трещин на 6 %, стальная фибра на 25 %, а полимерная фибра на 60%.

Правила выбора

Правильный выбор стройматериала зависит от проектной схемы. Поскольку стоимость арматуры является самой высокой в общей стоимости пояса, многие застройщики пытаются на этом сэкономить, применяя куски арматуры, бывшие в употреблении, сильно поврежденные коррозией. И в этом заключается опасность, поскольку такой пояс будет нести в себе угрозу разрушения.

Важно! Недопустимо наращивать железные прутки с помощью сварки, поскольку под ее влиянием утрачивает свои упругие характеристики, становится хрупкой и быстро разрушается.

По своему составу изготовленная арматура практически сразу же покрывается коррозией и это нормально и не является опасным для будущей защитной конструкции.

Но некоторые пользователи пытаются маслом снять слой коррозионного налета, что приводит к непоправимым последствиям.

Слой масла нарушает основную связь такой конструкции, обеспечивающей совместную работу бетона и арматуры.

Самое главное правило по выбору материала для армирования — это соответствие его проектным спецификациям по сортаменту и размерам. При выборе арматуры важно обеспечить выполнение проектных показателей:

1. Процент армирования допустим в интервале 0.4-3.1 % от пространственного объема монолитной формы.
2. Диаметр стержней установлен для продольной установки с диметрами 10-14 мм, а для поперечной — от 6 до 8 мм.
3. Наименьшее число продольных элементов в 1-м ряду с шириной пояса более 150 мм свыше 2.
4. Наименьший промежуток между продольными элементами свыше 26 мм для нижнего рядка и 35 мм — для верхнего.
5. Число арматурных рядов 2 и свыше. При этом нижний, максимально работает на растяжение, а верхний — на сжатие.

Требования к арматуре перед вязкой каркаса:

1. В местах монтирования армокаркаса удаляют мусор и загрязнения.
2. Арматурные элементы обезжиривают специальными растворителями.
3. Поверхность прутьев очищают от всех неметаллических покрытий, слоев краски, загрязнений и ржавого налета, который способен отслаиваться. Удаляется такая ржавчина стальной щеткой.
4. Допускается присутствие эпоксидного покрытия на поверхности стержней.

Бытует мнение определенных застройщиков, что если обливать водой прутки за пару дней до монтажа, они ржавеют, и к ним будет сильнее прилипать бетонный раствор. Эта информация не лишена смысла, поскольку и официальные комментарии, к строительным нормативам говорят о том же.

При этом, обыкновенная, легко отслаивающаяся ржавчина на поверхности арматуры в разы снижает силу сцепления с бетонным раствором, поэтому ее обязательно нужно удалять перед вязкой арматурного каркаса.

Основные схемы

Рабочие схемы для производства армосетки сейсмопояса определяется проектом домостроительства. Как правило, она выполняется из 4-х рабочих стержней установленных продольно, а также хомутов-перемычек, размещенных в промежутках и скрепленных вязальной проволокой. В сечении подобный каркас должен иметь прямоугольник или квадрат

Обратите внимание! Продольная арматура Д=10-14 мм на стыковых соединениях и углах не должна обрываться, а усиливаться дополнительными загнутым стержнем, заведенным на 40 см в обе стороны.

Через 20-30 см продольная арматура скрепляется перемычками-хомутами, для этого используют арматуру Д= 6-8 мм. Для соединения обычных элементов каркаса применяют вязальную проволоку, сваривают только стальные стержни с маркировкой «С», например, А500С. Длина сварного шва допускается из расчета 10Д. То есть если арматура диаметром 12 мм, то шов должен быть не менее 120мм.

Технология

Технология зависит от места расположения армопояса:

• фундамент;
• цоколь;
• межэтажные плиты;
• кровельная система.

Фундаментный армопояс считается защитной конструкцией 1-го уровня. Для фундамента ленточного типа его размеры должны выходить за контур сечения по двум сторонам на расстояние от 160 до 200 мм, с целью снижения и рассредоточения весового давления от здания на грунт.

Высота его исходит от общего веса здания и этажности, как правило, равняется от 400 до 500 мм. Армопояс устанавливается по периметру всех несущих стен, в том числе и внутренних.

Арматуру соединяют в каркас методом вязки, сварка применяется исключительно для строительно-монтажных прихваток. Защитный слой бетонного раствора над всеми уровнями каркаса должен быть не менее 30- 50 мм.

Углы примыкания выполняют изогнутой арматурой, чтобы обеспечить работоспособность сейсмопояса, как целостною рамою. Продольная арматура выбирается усиленной Д = 16-20 мм. Поперечные элементы гнутые арматурные хомуты Д= 8-10 мм и шагом до 200 мм.

Второй уровень пояса устраивается по верхнему краю фундамента, по сути продолжает его конструкцию и упрочняет общей связкой. Ширина армопояса в этом случае равняется ширине фундамента.

Технология армирования и применения базовых материалов аналогично поясу 1-го уровня, а высота должна находиться на уровне 200-300 мм.

Сейсмопояс 3-го уровня устанавливается под межэтажные плиты перекрытия. Ширина его зависит от ширины несущих стен и вида фасадной отделки и исполняется в виде монолитной железобетонной балки со сплошным контуром.

А для внутренних несущих стен, где такой контур отсутствует, армирование выполняют, закладывая арматурные сетки и специальные каркасы к примыкающей поверхности.

Допускается утапливать выступающие прутки, прорезая в газоблоках специальные штробы. Хотя целость контура в этом случае обеспечить не получится, но выносливость стеновых блоков, где будут действовать локальные нагрузки плит перекрытий, будет ощутимо выше. Размер продольной и поперечной арматуры принимается соответственно 12 и 8 мм, схема вязки армокаркаса прописывается проектом.

Армирующий пояс 4-го уровня укладывают под мауэрлат, он имеет конструктивные отличия от нижерасположенных конструкций. Это вызвано нагрузками, которые создаются в зоне крепежа балки, при установке кровли со стропильной системой.

Важно! Неукоснительные требования при выполнении этих видов поясов – это защитный бетонный слой 50 мм со всех сторон каркаса, схема каркаса выполняется только вязкой, со строгим армированием углов по схеме, которое выполняется усиленными гнутыми элементами.

По длине главные стержни стыкуют методом нахлеста с запасом 150 мм, для прочности их связывают вязальной проволокой. В таком сейсмопоясе по схеме дополнительно устанавливают анкерные крепежные закладные под мауэрлат для его надежной фиксации.

Для строения из газобетона

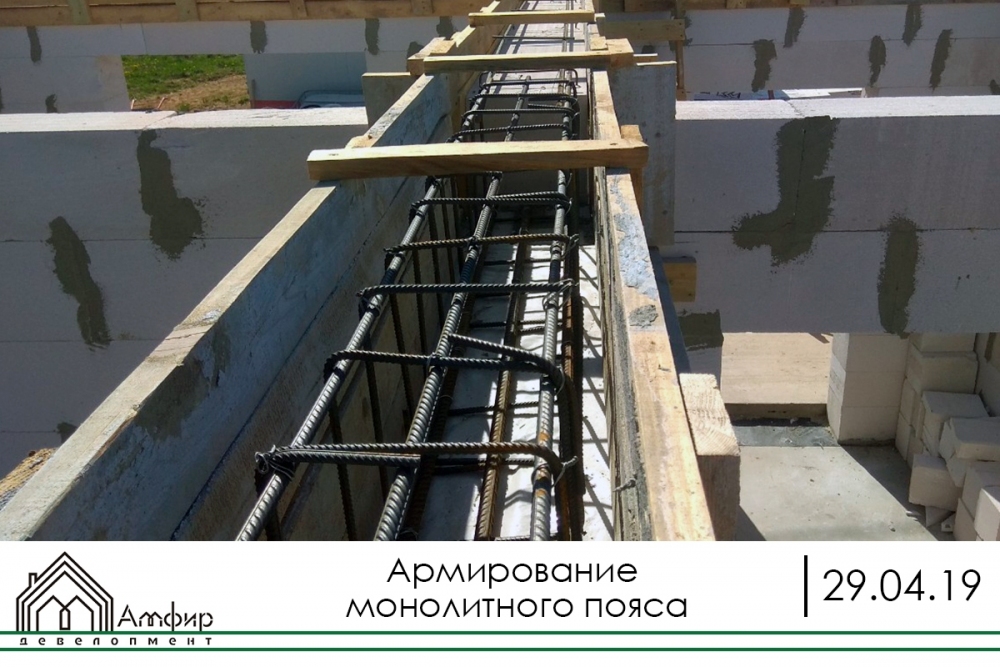

Для домов, стены которых возведены из легких бетонов, например, из газобетона установка армопоясов всех 4-х уровней обязательна. Железобетонный защитный пояс изготавливают из бетонного раствора М200/М250, продольных стержней Д=10 мм и поперечных 6 мм.

Армокаркас выполняется из 2 рядов прутьев — верхнего и нижнего, с расстоянием между ними не менее 150 мм.

Оба ряда размещаются в одной плоскости с поперечным шагом 100 мм.

По длине арматуры стыкуется внахлест свыше 200 мм и связывается вязальной проволокой, после чего аналогичной проволокой их скрепляют с поперечными деталями.

Защита для небольших домовладений может иметь пояс, выполненный из 1-го слоя арматуры, без производства пространственного армокаркаса, а только путем объединения продольных стержней с поперечными. В зонах поворота армоконтура стенок, прутки перехлестываются и соединяются в местах перехода.

Схема пояса под мауэрлат выполняется по проекту. Армокаркас укладывают в опалубку либо пустую нишу U- блока. Одновременно сохраняют зазор между внешней гранью каркаса и внутренней стенкой опалубки до 50 мм для создания достаточного защитного слоя металлокаркаса от коррозии.

Важно! Для того чтобы каркас не ложился на дно опалубки устанавливают специальные пластиковые вкладыши, фиксирующие каркас на нужном расстоянии от формы.

После установки каркаса с внешней стороны закрепляют теплозащитный слой, чтобы не допустить передачу тепла через железобетонную конструкцию по «мостикам холода». Рабочий раствор заливают за один прием, для этого потребуется бетононасос и подающие шланги.

После чего бетон утрамбовывают электрическим виброинструментом или ручным методом, путем прокалывания раствора арматурным прутком. Это выполняется, для того чтобы удалить все воздушные пузыри в толще бетона Уровень наполненного бетонного раствора выравнивают с использованием правила и кельмы.

Распространенные ошибки

Даже незначительные ошибки, допущенные при изготовлении армопояса на стенах, возведенных из легких блоков способны привести к их разрушению. Как правило, больше всего проблем создают себе сами застройщики, которые начинают заливку армопояса, не имея под рукой проекта и технологической карты.

А это значить, что может быть неправильно подобрана арматура или не выдержаны размеры каркаса, в результате чего конструкция получится слабой и не сможет защитить стены от разрушений под воздействием плит перекрытия или кровли.

Ключевые ошибки, которые допускают застройщики при армировании армопояса на домах, возведенных из газобетона:

1. Неправильно выбранные диаметры сечений для поперечных и продольных элементов.
2. Применение сварных соединений для арматуры, которая не предназначена для этих целей, то есть без литеры «С» в маркировке.
3. Нарушение расстояния между вертикальными и горизонтальными стержнями каркаса.
4. Нарушение уровня заливки каркаса бетоном, он оголен или покрыт слоем менее 30 мм.
5. Неправильно выполненные углы армокаркаса, имеется перекрест арматурных стержней, что недопустимо, поскольку такой метод приводит к расслоению бетона.
6. Нарушение сгиба арматуры путем ее нагрева или подпиливания места изгиба.
7. Оба метода серьёзно обессиливают арматурные стрежни, что вероятно вызовет разрушение стены под нагрузкой.
8. Нарушение порядка сгибания арматуры, класса А-III допускается сгибать только в холодном режиме на угол не выше 90 градусов, с Д изгиба = 5 Д арматуры, для обеспечения прочности.

   Одновременно следят за тем, чтобы свободный отгибаемый конец прутка не был меньше 12 Д арматуры. Загиб арматуры до 180 градусов снижает прочностные характеристики армопояса на 10 и более процентов.

9. Нарушение процедуры вязки во время сгиба арматуры, у которой один конец замоноличен в стене.
10. Неправильный выбор материала арматуры, применение в ее качестве недопустимых материалов: алюминиевые уголки, стальные трубы, стальные листы или металлолом.

    Такие строительные материалы не владеют нужными прочностными характеристиками, чтобы вынести расчетные нагрузки на растяжение/сжатие, и не смогут предохранить бетон от деформаций и трещинообразования.

11. Армирование выполнено с использованием отработанных рельсов аналогично не разрешается вследствие невысокого уровня сцепления рабочего раствора с гладкой поверхностью железа.
12. Применение алюминиевой проволоки, в создании армокаркаса запрещено, поскольку соединения бетона с алюминиевой поверхностью создает химическую реакцию, с последующим разрушением бетона.

Обратить внимание! Застройщик должен применять только проектную марку арматуры, в количестве и модификации, указанной в проекте в спецификациях материалов.

Кроме того, приобретая нужные арматурные изделия и закладные нужно сделать визуальный осмотр товара. Стальная арматура не должна иметь отслаивающуюся ржавчину, механические повреждения. Она должна быть ровной по всей длине.

А на стеклопластиковых прутьях не должны быть дефекты в виде сколов и выпадающих волокон. Также важно обратить внимание на равномерность внешней окраски и спиральной навивки стеклопластикового изделия.

Не должна застройщика радовать и низкая цена арматуры, которая скорее всего говорит о плохом качестве товара.

Полезное видео

Армирование армопояса:

Заключение

Армирование армопояса для стеновых конструкций жилых домов из легких бетонных блоков – это обязательный строительный этап, который выполняется по проекту. Его цель — усиление стенового материала и увеличение несущих характеристик дома за счет создания монолитного железобетонного пояса.

Бетон, усиленный армокаркасом способствует росту несущей способности стеновых конструкций, повышая их сопротивление динамическим и статистическим нагрузкам. Благодаря этому повышается их трещиностойкость.

Армирование армокаркаса обладает высокой технологичностью, поскольку может принимать любую форму по замыслу проектировщика. В результате пояс получается с высокими характеристиками по тепло-, огне-, химической и биологической стойкости, что в разы увеличивает нормативных срок службы стен из легкого бетона.

Именно благодаря вышеупомянутым свойствам, процесс армирования справедливо получил огромную популярность в индивидуальном, гражданском и промышленном строительстве.

Устройство армопояса для дома из газобетона — Статьи «Первый Стройцентр» в Перми

Сооружение небольших жилых строений, коттеджей, таунхаусов из блоков требует возведения дополнительной опоры. Специальная конструкция является обязательной при монтировании балок, перекрытий, кровли. Сейсмопояс является гарантией надежного и длительного периода эксплуатации здания. Он играет важную роль в распределении вертикальных точных нагрузок, сдерживании горизонтальных усилий, минимизирует появление возможных трещин. Опорная конструкция повышает прочностные характеристики объекта.

Армопояс представляет собой дополнительное сооружение, которое чаще всего изготавливается из бетона с каркасом из железной арматуры. По большому счету он представляет собой бетонную ленту небольшой высоты. Его отличительной особенностью является замкнутость, непрерывность по всему периметру стен жилого строения. Использование сейсмопояса повышает прочность, уменьшает негативное воздействие неравномерной усадки основания здания. Толщина армопояса для газобетона регламентируется соответствующими ГОСТами. Учитывается его размещение, например используется он для прикрепления мауэрлата или же в цокольной части для возведения фундамента.

Зачем нужен армопояс для газобетона?

Использование дополнительного опорного сооружения для блоков из ячеистого бетона регламентировано соответствующими правилами и стандартами. Среди основных функций можно выделить следующее:

• Равномерное распределение оказываемой нагрузки.

• Продление эксплуатационного ресурса жилого строения.

• Обеспечение надежности объекта в период усадки и суточных перепадов температуры.

• Придание жесткости конструкции.

• Предохранение краев верхних блоков от разрушения.

• Обеспечение требуемой сейсмоустойчивости.

Чаще всего возводят его под мауэрлат при возведении крыши. При строительстве дома редко встает вопрос нужен ли армопояс, так как отсутствие данного элемента со временем может привести к появлению трещин и разрушению строения. Следует отметить, что он особенно необходим при установке опорных балок и возведении фундамента на неустойчивой грунтовой поверхности.

Виды армопояса под газобетон

В соответствии со строительными нормами и проектной документацией выделяют следующие модификации сейсмопояса:

1. Цокольная опора. Монтируется после возведения фундамента под несущими стенками объекта. Используется особенно в тех случаях, где наблюдается песчаный суглинок и почва сама по себе достаточно рыхлая.

2. Межэтажное сооружение. В основном устанавливается в двух, трехэтажных зданиях. Цель – обеспечить жесткую связку, минимизировать возможную нагрузку и исключить растрескивание.

3. Подкрышная опора. Армированный пояс, который позволяет распределить нагрузку от крыши. Является обязательным элементом для крепления мауэрлата и обеспечения необходимой устойчивости.

В практике встречается использование подфундаментного сейсмопояса. Его основная функция – это объединение столбов свайного фундамента в монолитную конструкцию. Монтируется он под несущие элементы строения. Используется достаточно редко, придает необходимую жесткость и устойчивость.

Базовые требования к устройству армопояса

Законодатель предъявляет требования не только к возведению фундамента и стен, но и к монтированию сейсмопояса. Установка армопояса обычно прорабатывается на этапе проектирования. В случае необходимости вносятся требуемые корректировки.

В стандартном исполнении опорное сооружение имеет ширину 35–45 см, а высоту 28–32 см. Сейсмопояс должен иметь достаточные размеры для сопротивления оказываемым нагрузкам. Сегодня используются уже готовые блоки для армопояса. В магазине «Первый стройцентр Сатурн-Р» вы можете приобрести все необходимые материалы для строительства различных размеров по заводской стоимости. Это позволит вам сделать армопояс своими руками с минимальными вложениями.

Если толщина стен жилого строения составляет около 40 см, прекрасно подойдут блоки толщиной 9–12 см. Их закрепляют по внутреннему и внешнему периметру, а внутри заполняют бетоном и арматурой. Продольная арматура для армопояса должна иметь толщину около 1 см, а поперечная 5–7 мм. Необходимо оставить около 20 см для раствора, чтобы монолитная конструкция получилась достаточно прочной и жесткой. Арматуру необходимо между собой связывать для обеспечения требуемой прочности.

Способы и особенности монтажа армопояса

Существует несколько вариантов возведения сейсмопояса, который обеспечивает строению требуемую прочность, устойчивость и надежность. Рассмотрим основные варианты как сделать армированный пояс.

1. Готовые блоки. Подбирается строительный материал исходя из толщины стен и места использования, например под фундамент, перекрытие или же под кровлю. К преимуществам можно отнести простоту и высокую скорость монтажа. Из недостатков то, что U-образные блоки стоят недешево, это нередко приводит к удорожанию строительства.

2. Специальные доборные блоки. Представляют собой конструкции с выемками. Внутри полости укладывают арматуру, которую затем заливают бетоном. Закрепить армопояс следует так же, как и сами газоблоки при помощи раствора. Обычно рекомендуется использовать раствор в соотношении 1:3. К преимуществам относится то, что нет необходимости формировать основание под сейсмопояс. Нужно лишь заложить арматуру и залить ее бетонной смесью.

3. Деревянная конструкция. По периметру стен из дерева возводят опалубку. Используют щиты, которые прикрепляют к стенам при помощи больших саморезов, верхнюю часть стягивают перемычками. Внутрь укладывают арматурную конструкцию, которую связывают при помощи проволоки. Сварка не рекомендуется, так как она может привести к коррозии. Затем заливают бетонный раствор. Как только конструкция застынет опалубку из дерева демонтируют. К преимуществам можно отнести доступную стоимость и надежность, вы сами подбираете марку цемента и арматуру, что позволяет гарантировать высокое качество исполнения. Из недостатков высокая трудозатратность, так как требуется немало времени для возведения армирующего пояса для газобетона.

Независимо от того какие технологии и материалы используются требуется продумать утепление. Если этого не сделать, нужно обязательно утеплить стены снаружи при помощи финишного материала. Связано это с тем, что стальные прутья и бетон формируют мостики холода, что способствует выводу тепла и образованию конденсата на внутренней части сейсмопояса. Для утепления обычно используют стекловату, пенополистирол или пенопласт. Последний обладает низкой теплопроводностью и высокой плотностью.

Мы рассмотрели, как крепить армопояс. Можно приобрести как готовые конструкции, так и соорудить их самостоятельно с использованием деревянной опалубки и арматуры. Если вы выбираете последний вариант, необходимо использовать арматуру без коррозии, так как это может негативно повлиять на прочность строения.

Важные нюансы

• Наружная теплозащита армопояса. Теплоизоляция требуется в первую очередь, чтобы защитить здание от оттока тепла. Особенно это необходимо выполнить для северных регионов, где температура опускается до -15 градусов.

• Заливка бетона. Производится она сразу же и полностью по всему периметру, а не частями. Если же время не позволяет выполнить это сразу, нужно обязательно сделать перемычки, потом при следующей заливке они убираются, а стыки смачиваются водой. Перед тем как залить армопояс бетоном обязательно проверьте целостность арматурной конструкции.

• Смачивание бетона. Если работа выполняется при высоких температурах, раствор в опалубке обильно смачивают водой. Это необходимо для того, чтобы исключить растрескивание бетона.

• Раствор. Изготовление бетонной смеси выполняется в соотношении 1:3, одно ведро цемента на 3 ведра песка. Рекомендуется использовать цемент марки М400 и выше. Перемешивать раствор можно как с использованием бетономешалки, так и вручную. Время застывания составляет обычно 2–3 суток.

• Толщина арматуры. Рекомендуется, чтобы толщина продольного прутка была около 9–12 мм, а поперечного 5–7 мм. Конструкция должна выдерживать повышенные нагрузки и быть достаточной толщины и прочности. Сама арматура должна быть защищена бетонным слоем на расстоянии как минимум 45–55 мм.

• Пояс под мауэрлат. При заливке необходимо на определенном расстоянии установить вертикальные шпильки, чтобы на них можно было уложить сам мауэрлат и закрепить его при помощи фиксирующих гаек. Шпильки необходимо утопить в раствор на 30 см от их размера, чтобы в последующем обеспечить надежную фиксацию мауэрлата и всей кровельной системы.

• Гидроизоляция. На заключительном этапе необходимо продумать укладку гидроизоляционного материала между сейсмопоясом и мауэрлатом. Это позволит исключить разбухание деревянной конструкции и обеспечит необходимую прочность, надежность.

Представленные рекомендации помогут сделать правильный армопояс, который прослужит несколько десятков лет. Важно не экономить на качестве бетона и теплоизоляции. Возведение опорной конструкции по всем правилам и параметрам придаст строению из газобетонных блоков требуемую прочность и долговечность. В последующем будет исключено растрескивание стен из-за усадки здания и различных внешних воздействий. Качественный монтаж опорного сооружения станет гарантией долговременной эксплуатации объекта.
