Химический анкер для бетона: виды и монтаж
Химический анкер для бетона – это специальная полужидкая масса быстрого твердения, которая вклеивается в монтажное отверстие и становится основой для крепления болтов, металлических резьбовых шпилек, металлических стержней, штифтов и т.д. Также крепежный элемент называют жидким или инъекционным анкером, химическим дюбелем.
Обычно в качестве основы состава используют двухкомпонентную синтетическую смолу, которая обеспечивает соединение и надежную фиксацию металлических материалов в монолите. Данный тип дюбеля сравнительно новый, но уже активно используется в ремонтно-строительных работах, позволяя прочно крепить болты и гвозди в полых, пористых материалах.
Обычно их используют там, где нет возможности крепить пластиковые или металлические дюбели – в полых конструкциях из бетона, в пустотной керамике, кирпиче, керамзитобетоне, известняке, ракушечнике, песчанике. Также актуальны химические анкера для бетона в работе с плотным бетонным основанием.
Состав химического анкера: синтетическая акрилатная, полиэфирная, полиуретановая или эпоксидная смола для склеивания, наполнитель (песок, цемент) и отвердитель для образования прочной основы крепления и предоставления возможности использовать крепеж уже через 1-10 часов.
Содержание
- 1 Конструкция и виды
- 2 Сферы использования
- 3 Достоинства и недостатки
- 4 Виды анкеров на химической основе, монтаж
- 4.1 Монтаж ампульных анкеров
- 4.2 Монтаж инъекционных анкеров
- 5 Изготовление своими руками
- 6 Установка
Конструкция и виды
Конструкция химического анкера включает такие составляющие: специальное вяжущее вещество, втулка из металла с нарезанной внутри резьбой, обыкновенный арматурный прут либо металлическая шпилька с внешней резьбой. Чаще всего металлические элементы химического анкера делают из нержавеющей либо оцинкованной стали с разными параметрами прочности, что зависит от функции крепежа и условий эксплуатации.
Основная особенность данного вида дюбеля заключается в том, что в выполненное в пористом или пустотелом материале отверстие заливается клей, который после высыхания гарантирует надежность соединения. Там, где невозможно или не актуально использование обычных анкеров (они попадают в пустоты и расшатываются либо вообще не крепятся в пористой структуре), теперь возможно выполнить крепеж химическим анкером, способным выдержать высокую несущую нагрузку и обеспечивающим максимальную прочность.
Обычно производители рецепт клеевого состава держат в секрете, но обычно используются разного типа синтетические смолы для связывания, наполнитель для прочности и отвердитель, от которого зависит качество и скорость отвердения вещества и превращения его в прочный полимер. Все компоненты должны смешиваться непосредственно перед тем, как планируется выполнить монтаж.
Формы выпуска клеевого состава для химического анкера:
1) Ампулы со смолой и отвердителем – с высотой и диаметром, соответствующими размерам отверстия для болта, используются для установки одного анкера. Сначала в отверстие вставляется ампула, потом шпилька, которая раздавливает стекло капсулы (и перегородку внутри между составами, если компонента два) и запускает процесс смешивания компонентов.
2) Тубы и картриджи – в них емкость поделена на две части, с клеем и отвердителем, используются для установки большого количества химических анкеров с использованием специального пистолета-дозатора. Пистолетом компоненты выдавливаются в отверстие, смешиваясь в этот момент, потом устанавливается металлический болт.
Сферы использования

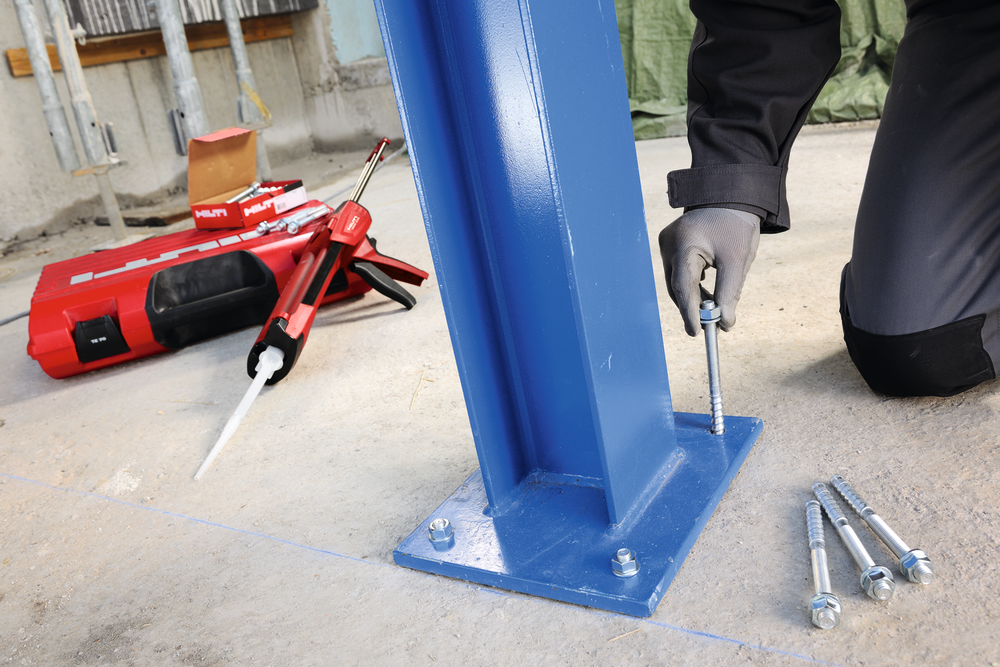

Анкеры для бетона химические наиболее часто применяются там, где есть необходимость надежной и прочной фиксации крепежа в пористых, рыхлых основаниях. Вязкая масса клея проникает во все поры пенобетона или газобетона, пустотелый кирпич, а в процессе застывания формирует прочное и надежное соединение болта из металла с монолитом конструкции, с которой соединяется.
На сегодняшний день альтернативы химическому анкеру нет в случаях, когда нужно создать надежное крепление к пустотелым конструкциям предметов большого веса и габаритов. Благодаря тому, что клей не расширяется в процессе затвердевания, не провоцирует распирающие или расклинивающие нагрузки, крепление анкерных болтов эффективно в бетонных, газобетонных конструкциях с небольшим поперечным сечением материала.
Химические анкера считаются одним из наиболее надежных видов крепления, в связи с чем их используют при монтаже балконов, мостов. Инъекционные анкеры актуальны в работе с пено-, шлакобетоном, ячеистым и щелевым бетоном там, где есть большие нагрузки: в монтаже ограждений, настенных фонарей, опор, лестничных маршей, потолочных светильников, сантехники, козырьков, подвесных кондиционеров, бойлеров и т.д.
Крепление анкерных болтов позволяет выдерживать динамические нагрузки антеннам, дорожным щитам, рекламным баннерам, радиомачтам. Немаловажно и то, что крепление не боится влаги и воды, поэтому активно используется в гидротехнических и подводных сооружениях – дамбах разного типа, больших и маленьких бассейнах, крупных аквапарках, причалах и т. д.
Достоинства и недостатки
Чтобы понять, что такое химический анкер для бетона и где он может пригодиться (а где станет единственно возможным методом крепежа), необходимо изучить основные плюсы и минусы данного типа соединения.
Основные преимущества химического анкера:
- Максимальная прочность соединения
- Безопасность и экологичность (при условии использования нетоксичных компонентов в производстве клеящего состава), отсутствие неприятного запаха
- Широкая сфера использования – на суше и в воде, внутри здания и снаружи, в плотных материалах и пористых
- Не провоцирует нагрузку на растяжение, не расширяется, не дает распорного напряжения, благодаря чему химический анкер можно использовать прямо у края конструкции
- Простой, быстрый и легкий монтаж – независимо от того, используется ли химический анкер в ампуле или картридже
- Способность выдерживать серьезные растягивающие напряжения
- Герметичность – полное запечатывание отверстия, куда вставляется анкер и болт
- Срок эксплуатации составляет 50 лет и больше
- Стойкость к воздействию атмосферных негативных факторов, коррозийному, химическому, физическому воздействию
- Стойкость к ударным и вибрационным нагрузкам
- Широкий диапазон температур, при которых можно использовать анкер – некоторые производители предлагают крепежи для установки при -18 и до +40С
- Возможность использовать любой крепеж – гладкие и рифленые арматурные стержни, болты с резьбой, втулки, штифты и другие элементы из металла
Из недостатков химических анкеров стоит отметить высокую стоимость, небольшой срок хранения в упаковке (независимо от того, открытая она или закрытая), невозможность использовать на морозе всех марок. Большая часть анкеров затвердевает за время от 20 минут до 6 часов, но если температура опускается ниже -5С, не каждый клей сможет обеспечить должную прочность. Но, к примеру, некоторые химические анкера Хилти можно устанавливать при температуре -23С.
Определенные сложности могут возникнуть в случае использования картриджей, которые требуют наполнения отверстия составом максимум на две трети. Новичкам непросто сразу научиться определить степень заполнения отверстия, из-за чего клей может выходить наружу. При использовании ампул такого минуса не наблюдается.
Виды анкеров на химической основе, монтаж
Все химические анкера делят на два основных типа в зависимости от формы поставки клеевого вещества: капсульные (поставляются в тубах и картриджах) и ампульные (бывают однокомпонентными и двухкомпонентными). Именно это отличие напрямую влияет на монтаж, предполагая разную технологию установки анкера.
Монтаж ампульных анкеров
Клеевое вещество запаяно в стеклянном цилиндре, при непосредственном контакте с воздухом вязкая смесь затвердевает. Монтаж достаточно простой: сначала отмечают место крепежа и сверлят отверстие, потом очищают его от строительной пыли, в выполненное с нужной глубиной и размером отверстие вставляют ампулу с клеящим веществом, вкручивают в него шпильку или арматуру. В момент вкручивания ампула трескается и клей выходит в отверстие, затвердевает и обеспечивает надежное соединение (кусочки стекла дополнительно армируют крепеж).
Если клей из одного компонента, то ампула простая, если из двух – то используют две ампулы, одна из которых вмещает стирол. Скорость схватывания вещества напрямую зависит от соответствия инструкции температуры воздуха и типа химического анкера. Двухкомпонентные химические анкеры чаще всего используют там, где нужно обеспечить максимальную прочность (класс прочности крепежа равен 5. 8) и в условиях повышенной влажности, в воде.
Минусом данного типа крепежа является то, что при неправильном выборе анкера для большого отверстия смола может не полностью его заполнить и надежность соединения будет невысокой.
Монтаж инъекционных анкеров
Картридж представляет собой небольшую емкость с носиком, через который выдавливается клеевая смесь. Туба – небольшой резервуар на 400-800 миллилитров, который используют вместе со строительным пистолетом. В пересчете на одно крепление стоимость такого химического анкера ниже, чем ампульного, представлен более широкий выбор наполнителя. Клеевой анкер может быть сделан не только на базе синтетической смолы, но и полиуретана, акрилата.

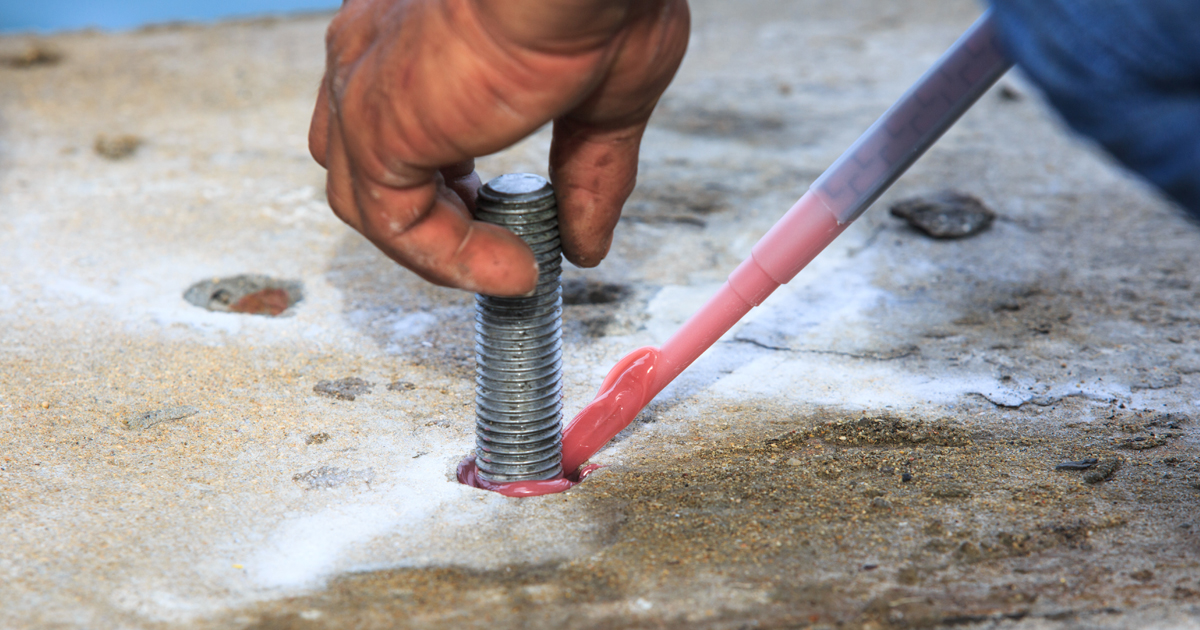

Монтаж осуществляется так: на поверхности бетона отмечают место крепления, сверлят отверстие, очищают его, выдавливают клей и вставляют дюбель. Клей становится твердым и обеспечивает надежное, прочное крепление, используется для стен из материалов с пустотами внутри.
Часто перед выдавливанием клея в материал вставляют перфорированную гильзу ил пластика или металла, которая не позволяет смоле растечься слишком сильно по внутренней поверхности монолита. Других способов крепления в пустотелых материалах на сегодняшний день не существует. В зависимости от глубины и величины отверстия одного заряда картриджа или тубы хватает на выполнение множества креплений.
Изготовление своими руками
Химические анкеры для бетона стоят достаточно дорого, поэтому иногда целесообразно изготовить их самостоятельно. Из-за того, что рецепт клея производители держат в секрете, точно такой же анкер воспроизвести не удастся. Но сделать надежный и прочный крепеж из имеющихся клеевых веществ вполне реально.
Обычно в качестве клея используют эпоксидную смолу – сравнительно недорогой прочный материал, обладающей прекрасной адгезией к разным структурам, может использоваться для установки металлических втулок, шпилек, арматуры и т. д.
Как приготовить клей химического анкера:
- Взять определенное количество эпоксидной смолы (ЭД-20), смешать с пластификатором в объеме 5-10% от общей массы (ДЭГ-1, ДБФ и другие добавки).
- Перемешать с наполнителем (гипс или цемент) в достаточном объеме для получения нужной консистенции.
- Добавить в состав отвердитель (УП-583) в пропорции 1:8 до 1:10, тщательно перемешать и использовать смесь.
Основные преимущества такого самодельного химического анкера: минимальный коэффициент усадки в процессе застывания, хорошая прочность, высокий уровень износостойкости, возможность использовать при температурах от -10 до +35С. Твердеет состав на протяжении 2 часов, прочность набирает лишь через 12 часов. Использовать такие химические анкеры можно лишь на хорошо просушенных поверхностях. Также нужно отметить, что состав в атмосферу выделяет небольшой объем фенольных соединений.
Установка
1) Подготовка отверстия – диаметр отверстия для химического анкера должен превышать сечение шпильки в 1. 5-2 раза. Место нужно сначала отметить, потом просверлить и очистить от пыли. Если анкер устанавливается в полость пористого монолита, нужно в отверстие вставить сетчатую втулку.
2) Закладка клея в тубу с насадкой-миксером, установка тубы в строительный пистолет, выдавливание клея в отверстие с заполнением на две трети.
3) Установка крепежа в отверстие до упора.
Химические анкера по бетону – качественный и прочный крепеж, который соответствует всем установленным требованиям и стандартам. Может использоваться в самых сложных условиях эксплуатации, подходит для работы с пустотелыми и пористыми монолитами. При соблюдении технологии и использовании качественных материалов появляется возможность выполнить надежный крепеж, который будет служить более 50 лет.
Химический анкер оптом в Москве
Химический анкер
Показ всех 3 элементов
Исходная сортировкаПо популярностиСортировка по более позднемуЦены: по возрастаниюЦены: по убыванию
- Скидка
Клей химический анкер двухкомпонентный полиэфирный Soudafix P-300 SF SOUDAL для безнапорной фиксации
Для бетона, Для мрамора, гранита и натурального камня, Для пеноблоков и газосиликата
КУПИТЬ
Цена:
1,350. 00 р1,025.00 р
Химические анкера с доставкой по России
Сегодня в строительстве и ремонте используется не только привычный металлический крепеж, но и химический. В частности, это химический анкер, который представляет собой капсулу (тубу) с универсальной высокотехнологичной клеевой смесью на основе двухкомпонентной полиэфирной или винилэстеровой смолы.
Сфера применения химических анкеров довольно широкая:
- Крепление тяжелых и среднего веса элементов к конструкциям из щелевого кирпича, пеноблоков и газобетона, бетона и легкого бетона, а также к пустотелым плитам перекрытий.
- Крепление крючков, стержней разных видов.
- Монтаж лестниц, оконных конструкций, ограждений и т.д.
Кроме того, химический анкер может применяться как заполнитель, если в ходе сверления в материале появились трещины. Также он используется для ремонта железобетонных конструкций.
К главным качественным характеристикам химического анкера относятся следующие:
- Нераспорная анкеровка высокой прочности.
- Перед применением компоненты анкера не нужно смешивать – состав полностью готов к использованию.
- Быстрое отверждение.
- Устойчивость к химическим и температурным воздействиям.
Поскольку химический анкер не растекается, его можно использовать на вертикальных поверхностях.
Техника применения химического анкера
В стене или полу перфоратором сверлится стартовое отверстие, диаметр которого должен быть на 2–4 мм меньше диаметра металлического крепежа. Полость отверстия прочищается (это важно для обеспечения максимальной адгезии), и в нее вводится клеевой состав анкера. Затем в отверстие помещается металлический крепеж (это нужно сделать в течение 60 секунд после ввода химического анкера).
Анкер прочно связывается с металлом и основанием, его состав заполняет все шероховатости и пустоты. Таким образом, после затвердевания анкера образуется надежное и прочное соединение. Время полного затвердевания химического анкера нужно смотреть в инструкции на упаковке – оно различно у разных производителей
Качественные химические анкера по невысокой стоимости
Компания «Монтеклео» в Москве предлагает купить химические анкера мелким, средним и крупным оптом по выгодным ценам от надежных производителей. Постоянным покупателям и оптовикам предоставляем скидки!
Доставку товаров осуществляем по всей России в короткие сроки. Позвоните нашим специалистам, и они помогут вам выбрать товар под конкретные цели, сориентируют по срокам доставки.
НАШИ ПРЕИМУЩЕСТВА:
ЗВОНИТЕ +7 (499) 391-81-08 или
Заказать звонок
Эпоксидные анкеры для бетона – Williams Form Engineering Corp.
Перейти к содержимому
Искать:
Когда используются эпоксидные анкеры для бетона?
• Эпоксидная смола идеальна для пассивных дюбелей или анкеров без длительных нагрузок ; однако, когда анкеры большой мощности должны быть предварительно напряжены, проектировщику следует рассмотреть механические анкеры Williams Spin-Lock.
• Используйте эпоксидные анкеры Williams для бетонных анкеров, нагруженных сдвигом.
Применение
- Ремонт бетонного основания
- Сейсмостойкая модификация
- Анкеровка машин
- Анкеры для рельсовых систем
- Подводный штифт
- Ремонт и строительство бетонных доков
- Анкеры, подвергающиеся большим сдвиговым нагрузкам
- Усиление опоры моста
- Ремонт пирса
- Ремонт плотины
- Общее техническое обслуживание завода
- Анкеры для колонн
- Фонарные столбы
Ultrabond HS-1CC
Ultrabond HS-1CC соответствует нормам IBC/IRC (ESR 4094), одобрен или находится на рассмотрении Министерства транспорта США. параметры. Ultrabond HS-1CC обладает самой высокой устойчивостью к кратковременным повышенным температурам среди всех утвержденных эпоксидных смол и имеет удобное соотношение смешивания 1:1 для облегчения нанесения. Он также одобрен NSF61 и сделан в США.
Ultrabond HYB-2CC
Для бетона с трещинами и без трещин новый Ultrabond HYB-2CC одобрен IBC (ESR 4535) для применения при температурах до 23ºF. А для работ, где требуется быстрое отверждение, он полностью отвердевает за 30 минут при температуре 70ºF. Одобренный для использования в сухих, влажных и заполненных водой скважинах, Ultrabond HYB-2CC отличается более высоким сопротивлением ползучести и более длительным сроком хранения. Если вам нужен высокопрочный гибридный анкерный клей, одобренный для нескольких типов анкеров, включая стержни с дробной и метрической резьбой и арматурные стержни, выберите Ultrabond HYB-2CC.
Ultrabond 1
Одобрено DOT – более 20 лет надежной работы
Проверенный более 20 лет Ultrabond 1 соответствует требованиям NTPEP, предлагая значительную грузоподъемность и удобное соотношение смешивания 1:1. Сделанный в США, Ultrabond 1 имеет многочисленные одобрения DOT. Доступен в различных размерах картриджей и контейнерах для сыпучих материалов.
Ultrabond 2
Увеличенное время работы в более теплую погоду
Аналогичен Ultrabond 1 с удобным соотношением смешивания 1:1 и различными размерами картриджей и объемных емкостей, но с дополнительным преимуществом замедленного отверждения для увеличения времени работы .
Сравнение Ultrabond
Эпоксидная смола Тип | Сила (Шкала 1-5) | Скорость лечения (Шкала 1-5) | Установка Температура |
---|---|---|---|
Ультрабонд HS-1CC | 5 | 6 | 38-125°F |
Ультрабонд HYB-2CC | 5 | 5 | 23-104°F |
Ультрабонд 1 | 3 | 2 | 40-110° F |
Ультрабонд 2 | 2 | 1 | 40-110°F |
Типичное применение в каменной кладке
Удлинители арматуры
Подводные объекты
Проект: Авиасимулятор Atlantis Systems
Подрядчик: Rianna Contracting Ltd.
Расположение: Брэмптон, Онтарио.
Проект: Каннелтон Гидро
Подрядчик: Уолш Констракшн
Местонахождение: Хоузвилл, Кентукки
Проект: Обновление фундамента
Подрядчик: JBS Energy Solutions
Местонахождение: Альпинист, Западная Вирджиния
Проект: Обновление фундамента
Подрядчик: JBS Energy Solutions
Местонахождение: Альпинист, Западная Вирджиния
Проект: Мост через реку Огайо – Ист-Энд
Подрядчик: Уолш Констракшн
Местонахождение: Луисвилл, Кентукки
Проект: Реабилитация паромного моста Popps
Подрядчик: прибрежные морские подрядчики
Местонахождение: Билокси, штат Массачусетс
Хотите поговорить? Найдите своего инженерного представителя Williams Form.
POWER-серт | клейкие анкеры | Бетонный анкер Wej-It
Наведите курсор на изображение, чтобы увеличить его
Клейкий анкер POWER-Sert представляет собой запатентованную вставку с внутренней резьбой, предназначенную для использования со структурным клеем. Наша уникальная конструкция с подрезкой требует меньшего количества клея и неглубокой посадки, обеспечивая при этом превосходные показатели удерживания
в различных материалах. Наш эксклюзивный FRICTION-FIT™ фиксирует клей на месте и позволяет немедленно закрепить приспособление во время отверждения*. Анкер с клеевой вставкой POWER-Sert — идеальное решение проблемы!
РАЗРАБОТАН В США
Заказы, полученные до 14:00 EST с понедельника по пятницу, обычно отправляются в тот же рабочий день. Мы отправим электронное письмо с подтверждением вашего заказа в день его получения. Когда ваш заказ будет отправлен, мы отправим вам второе электронное письмо с оплаченным счетом и информацией для отслеживания вашего заказа.
Материалы/отделки
Доступно в:
Нержавеющая сталь 304
Нержавеющая сталь 316
Оцинкованная углеродистая сталь
Особенности и преимущества
- Эксклюзивная конструкция FRICTION-FIT ™ позволяет немедленно закрепить приспособление во время отверждения клея* требования к зазору и краевому расстоянию
- Устойчивость к вибрации
- Простота установки
- Использует половину количества эпоксидной смолы
загрузок
Технический флаер
информация о продукте
Установка
PSS-38
3/8-16
1/2
1/2 x 2-3/4
3-1/4
50
400
PSS-12
1/ 2-13
5/8
5/8 x 3-11/16
4-1/8
25
200
- Выберите сверло нужного размера из руководства по оценке. Просверлите отверстие перпендикулярно рабочей поверхности. Чтобы обеспечить полную удерживающую силу, не расширяйте отверстие и не допускайте раскачивания сверла.
- Тщательно очистите отверстие безмасляным сжатым воздухом и жесткой нейлоновой или проволочной щеткой. Повторите процесс очистки 3 раза. Пыль и мусор, оставленные в отверстии, значительно уменьшат удерживающую способность анкера.
- Ввести двухкомпонентную конструкционную эпоксидную смолу Inject-TITE в отверстие примерно до
От 1/3 до половины. Заливать снизу вверх. 1 - Выберите длину болта, равную длине резьбы плюс глубина материала. Вкрутите болт в анкер POWER-Sert так, чтобы смещение было равно толщине закрепляемого материала. Вставьте анкер POWER-Sert в отверстие легким вращательным движением.
- Забейте анкер несколькими резкими ударами молотка по головке гайки.
- Дайте эпоксидной смоле застыть перед приложением максимальной нагрузки.
ПРИМЕЧАНИЕ. Всегда надевайте защитные очки.
