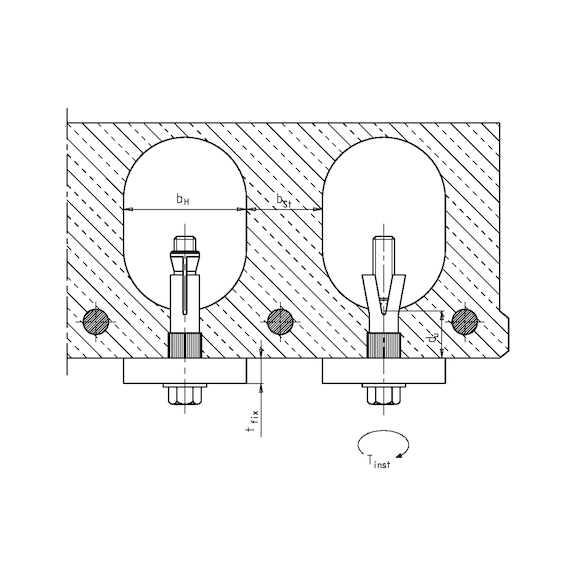

Анкеp для пустотелых плит перекрытия MKT Easy

/

Анкер для пустотелых плит перекрытия MKT Еasy М10, оцинкованная сталь 51200101

329.98
₽

Артикул

51200101

Страна производитель

Германия

Материал

Оцинкованная сталь

Диаметр отверствия

16 мм

Резьба

M10

Количество в упаковке

50 шт

Вес упаковки

1,55 кг

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой.

Доступные варианты

Описание

Анкер для пустотелых плит перекрытия MKT Еasy М10 изготавливается из углеродистой стали с гальванизацией. Крепежное изделие предназначено для установки в железобетонные плиты перекрытия с пустотами. В крепеже предусмотрена внутренняя резьба размером М10. Конструкцией предусмотрена специальная насечка, предотвращающая прокручивание анкера при затягивании гайки. Момент затяжки составляет 30Нм. Для установки подготавливается отверстие 60мм глубиной и 50мм диаметром. Допускается монтаж при минимальных показателях краевых и осевых расстояний в 100мм.

Технические данные

Скачать

Анкеровка плит перекрытия: правильное расположение анкеров

Содержание

• Виды крепежей
• Процесс строповки
• Схема устройства и фиксации плит

Анкеровка плит перекрытия проводится во время строительства зданий из кирпича, газобетона или железобетона. Такие перекрытия устанавливаются между этажами, над подвальными помещениями, под чердаками. Анкерование осуществляется после установки перекрытий на каждом этаже, при этом анкера размещают на расстоянии до трех метров друг от друга, а они, в свою очередь, выступают креплением для смонтированных плит между собой и с каждой из стен.

Анкер плит перекрытия

Анкер – это металлический крепеж, выполненный из оцинкованного либо нержавеющего стального, латунного или другого металлического сплава. Он интегрируется в основание и фиксирует несущий элемент здания, такой как плита перекрытия. Такие крепежи используют во время строительства разных по назначению объектов. Это могут быть одно или многоэтажные дома, производственные здания, гаражные сооружения и др. Анкера существенно улучшают показатели прочности и устойчивости, а также продлевают эксплуатационный период строений. Для сейсмически активных регионов схема строповки не только целесообразна, но и просто необходима, ведь при подземных толчках с высокой амплитудой укрепленные междуэтажные перекрытия будут медленнее проваливаться, что поможет спасти не одну человеческую жизнь.

Виды крепежей

В зависимости от типа постройки, места использования и несущего элемента можно выделить 5 видов анкеров:

1. Клиновые – болты с втулкой распорного типа и шляпкой в виде конуса. Они устанавливаются в плотные структуры, такие как бетон или полнотелый кирпич. Анкеровка осуществляется благодаря трению втулки об отверстие в несущей стене. Из преимуществ такого элемента можно отметить скорость и доступность установки, а недостатком является то, что его невозможно использовать повторно.
2. Втулочные – по своему принципу действия аналогичны клиновым элементам. Их также применяют для сцепления полнотелых конструкций между собой. Их достоинства выражаются в простом монтаже, в том числе и сквозном, а минусом можно считать слишком большие отверстия для соединения.
3. Забивные – втулки, надрезанные на одном конце. При механическом воздействии (ударе) на их поверхность втулка распирается клином, интегрированным в саму деталь. Этот анкер подходит для строповки полнотелых, лишенных эластичности строительных материалов, таких как камень или бетон. Соединение осуществляется благодаря трению и внутреннему упору. Положительно то, что здесь также наблюдается оперативный монтаж и устойчивость к механическим воздействиям, но сложности в том, что в данном случае предъявляются высокие требования к точности зазоров для соединения.
4. Химические – склеивают конструкции путем закачки клея в канал крепежа. Они одинаково хорошо подходят для всех материалов. К достоинствам хотелось бы отнести простоту установки, а явным недостатком есть их высокая стоимость.
5. Анкеры специального применения – отдельная категория крепежных элементов, которые, в свою очередь, делятся на три подвида: рамные (для оконных и дверных профилей), потолочные (для подвесных конструкций), фундаментные, а также Молли, предназначенные для полых внутри или слабонесущих основ.

Процесс строповки

Междуэтажное соединение – это анкеровка пустотелых железобетонных панелей, которую выполняют после каждого перекрытия, учитывая чердачное и подвальное. В данном случае плиты соединяют между собой и с несущей стеной. Схема фиксации зависит от наличия или отсутствия на перекрытиях специальных монтажных петель и самого основания. Если здание построено из элементов с высокой плотностью, для строповки задействуют Г-образные крепления, длина загиба у которых составляет 30 – 40 см, а устанавливаются они на расстоянии 3 м друг от друга. Смежные панели фиксируются поперечными креплениями, а крайние – диагональными.

Схема действий при анкеровке выглядит так:

1. край крепежного элемента сгибают в форме петли, за которую цепляется проушина панели;
2. смежные анкеры должны стянуться, на сколько это возможно, а затем привариваются друг к дружке и к монтажным петлям;
3. швы между панелями и петли заделываются растворной смесью.

Схема анкера

В постройках, возведенных из пустотелых строительных материалов, схема строповки оснований выполняется аналогичным образом, что и в предыдущем случае, но здесь необходимо проложить бетонный пояс по периметру здания. Это так называемый кольцевой анкер, который залегает в одной плоскости с перекрытиями, и он также скрепляет их между друг другом и со стенами. Такой крепеж состоит из армированного каркаса, залитого в бетон.

С помощью анкера также осуществляется перевязка несущих панелей, которые не снабжены проушинами, и тогда к плитам крепят квадратную пластину из стали, (50х50мм или 100х100мм), а уже к ней приваривают металлический штырь. Второй его конец закладывается в пояс. Перекрытие дополнительно укрепляют путем создания соединительной связки на внутренней стене. Если требуется усилить анкеровку железобетонных изделий, в ход идут металлические штыри, стержни арматуры и гаки.

Схема устройства и фиксации плит

До момента установки каждую панель просматривают на предмет брака и в случае его обнаружения она удаляется. В качественных панелях заделывают отверстия, для чего в просвет помещают кирпич и заливают бетоном, уберегая плиту от промерзаний. Далее контролируют готовку несущих конструкций. В кирпичном доме верхний край кладки должен быть тычковый. В блочных зданиях для строповки нужно обеспечить армированный пояс из бетона, который равномерно распределит нагрузку и предотвратит деформацию постройки.

Схема правильной анкеровки

Начало укладки плит выполняется на слой бетонного раствора, толщина которого не превышает 2 см. Панель ставят на две короткие стороны. Между стеной и плитой оставляют технологический зазор для утеплительного материала. Чтобы удостовериться, что перекрытия лежат в одной плоскости с перепадом не более 20 мм, используют уровень. Все неровности выравниваются путем прокладки изоляции. Процесс строповки выполняют после укладки всех плит.

Плиты, снабженные петлями, скрепляются металлическими прутами, а после строповки проушины заливаются раствором, чтобы избежать проникновения воды, отчего металлические элементы будут ржаветь.

Пример проекта с анкеровкой

Если проушин нет, схема строповки выполняется при помощи цельнозаливного бетонного пояса по всему периметру дома. Фиксаторы наружных стен дополнительно усиливаются металлическими штырями.

Бетонные анкеры и пустотелые панели

Размер и стиль каналов, арматура, высота, интервалы и габаритные размеры являются важными аспектами конструкции несущей конструкции Unistrut, но не менее или даже большее значение имеет то, как система крепится к бетонному потолку. Примером может служить наша недавняя работа с генеральным подрядчиком, обеспокоенным наличием пустотелых бетонных панелей.

Бетонный анкер Hilti HDI-P

Недорогие многопустотные бетонные потолочные секции, которые обычно используются в строительстве офисных зданий, могут создать серьезные проблемы при проектировании больниц. В этом случае у нашего генерального директора возникли опасения по поводу крепления рентгеновского оборудования весом 1000 фунтов к потолку из пустотелых панелей с помощью традиционных бетонных анкеров в соответствии с предоставленными им чертежами.

Один из предложенных вариантов — армирование каждой полой панели жидким цементным раствором — был неосуществим, потому что этот процесс занял бы 2-3 недели и привел бы к отставанию от графика и превышению бюджета. Мы не часто сталкиваемся с пустотелыми бетонными панелями в больницах, но когда они встречаются, мы рекомендуем вставные анкеры Hilti HDI-P. Hilti-HDI-P — это распорный анкер с внутренней резьбой, устанавливаемый заподлицо, предназначенный для сплошных и несущих панелей, сборных досок и плит с последующим натяжением. Каждый анкер имеет выступ, обеспечивающий установку заподлицо, постоянную глубину анкеровки и легкое выравнивание стержня.

Нагрузки HDI-P — бетон нормальной массы и пустотелые бетонные панели

Нажмите, чтобы увеличить таблицу

— испытано на 500 фунтов:

Результаты испытаний подтвердили надежное соединение в каждой точке крепления, обеспечивающее безопасность рентгеновского оборудования, а также лаборантов и пациентов. Наши знания о бетоне, медицинских системах поддержки и доступных анкерных изделиях сэкономили генеральному подрядчику кучу денег и времени.

Обычно мы не посвящаем целый пост обсуждению бетонных анкеров, но эта инсталляция предлагает некоторые ключевые выводы, которые могут пригодиться вам в будущем. Во-первых, эта установка закончилась хорошо, но важные решения, принятые в начале процесса проектирования, могли привести к совершенно другому результату. Генеральный директор (постоянный клиент) обратился к нам заранее и понял, что процесс проверки сложной работы требует времени и координации. В этом случае наименее заметная часть опорной конструкции — бетонные анкеры — могла сорвать срочный проект.

У нас есть многолетний опыт эксплуатации, и проблемы, которые мы преодолеваем во время установки, ежедневно влияют на наш выбор конструкции. Каждая потолочная опорная конструкция — и каждое помещение — представляет собой уникальную комбинацию препятствий, стоящих на пути успешной установки, но генеральные директора, инженеры-строители и архитекторы полагаются на нас, потому что у нас есть технические знания, материалы и монтажники, необходимые для получения работа выполнена в срок и в рамках бюджета.

У вас есть предстоящий проект, требующий проектирования и установки потолочной опорной конструкции? Вы занимаетесь установкой, которая наносит ущерб вашей прибыли из-за непредвиденных обстоятельств? Если вы ответили «да» на любой из этих вопросов или просто хотите узнать больше о наших возможностях, обратитесь за помощью в сервисную компанию «Юниструт».

Пустотелый анкер Easy | OBO

Все типы

Типы	Длина	Нить	Сверло отверстие Ø	Предмет номер.	Количество	СГУ
Легкий М8	44 мм	М8	12 мм	3498770		25 шт.
Пустотелый анкер Easy Арт. 3498770 Технические характеристики Глубина отверстия 55 мм Диаметр отверстия 12 мм Резьба М8 С резьбой да С болтами нет Поверхность Электрогальванизированный Описание материала Стали Размеры Длина 44 мм Размер L 44 мм
Легкий М6	40 мм	М6	10 мм	«> 3498768		50 штук
Пустотелый анкер Easy Арт. 3498768 Технические характеристики Глубина отверстия 50 мм Диаметр отверстия 10 мм Резьба М6 С резьбой да С болтами нет Поверхность Электрогальванизированный Описание материала Стали Размеры Длина 40 мм Размер L 40 мм
Легкий М10	53 мм	М10	16 мм	«> 3498774		25 шт.
Пустотелый анкер Easy Арт. 3498774 Технические характеристики Глубина отверстия 60 мм Диаметр отверстия 16 мм Резьба М10 С резьбой да С болтами нет Поверхность Электрогальванизированный Описание материала Стали Размеры Длина 53 мм Размер L 53 мм
Легкий М12	58 мм	М12	18 мм
