Анкерный болт — принцип действия. Виды анкеров

Если надежность – это один из принципов вашей работы и одно из главных качеств тех строительных конструкций, которые вы создаете для себя или для своих заказчиков, вам будет полезна эта статья.

Вам нужно прикрепить к стене из бетона или кирпича балку, мебель, металлическую или деревянную конструкцию, оборудование? Вы хотите быть уверены, что сделанное простоит долгие годы и выдержит нужную нагрузку? Тогда имеет смысл тщательно подойти к выбору крепежа. Неверно выбранный крепёж поставит под угрозу прочность крепления, вашу репутацию, а то и безопасность людей!

В наше время мастера традиционно используют две группы крепежа: дюбеля и анкерные болты. Принцип действия этих двух крепежных элементов сходный и дальше мы его подробно разберем на примере анкерного болта с гайкой.

Анкерный болт: принцип действия

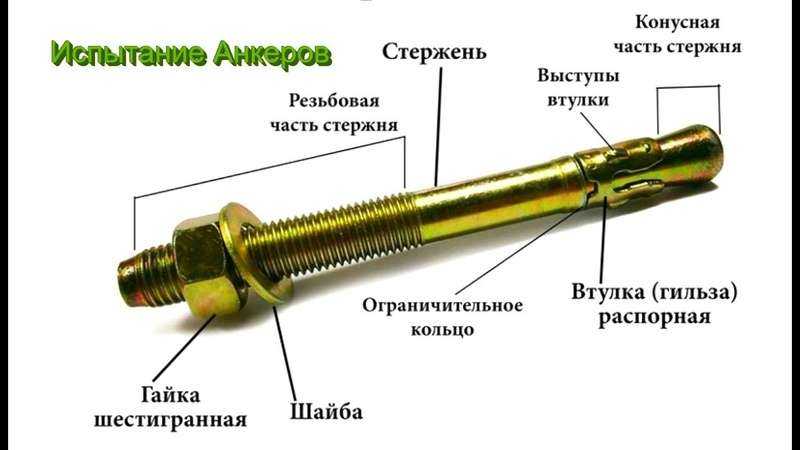

Обычный анкерный болт состоит из распорной втулки, винта с конической хвостовой частью и фланцевой гайки. Изготовлен анкерный болт из стали с цинковым антикоррозийным покрытием или из нержавеющей стали.

Как работает анкерный болт? В просверленное отверстие в бетоне или кирпиче забивается анкер, после чего гайка закручивается до упора накидным, разводным или рожковым ключом.

Что происходит при затягивании гайки? Гайка при закручивании подтягивает винт, коническая хвостовая часть винта втягивается во втулку, распирает и прижимает её к стенкам отверстия, тем самым надежно расклинивая крепежный элемент в отверстии. Эта расклиненная часть втулки удерживает анкер в стене, причем как при боковой нагрузке «на срез», так и при продольной нагрузке «на вырыв». Принципы действия других видов анкерных болтов – аналогичные.

Виды анкерных болтов по конструкции и назначению:

•
  Анкерный болт с гайкой или «шестигранником». Для крепления конструкций, в том числе тяжелых, к стенам, полам и потолкам.

•
  Анкерный болт с крюком или кольцом. Для подвешивания к потолку люстр, детских качелей и спортивных снарядов.

•
  Рамный дюбель. В его состав входит винт с резьбой и потайной головкой, разжимная втулка и клиновидная гайка. Применяется для крепления рам окон и дверей к стенкам проемов.

•
  Забивной анкер. Короткая втулка с внутренней резьбой забивается в отверстие вровень с поверхностью, втулка расклинивается бородком и в нее вкручивается болт подходящей длины. Забивной анкер применяют для крепления к стенам и потолкам труб, коробов, воздуховодов.

•
  Анкер-клин. Для сквозного монтажа закладных под гипсокартон, реек и других несъемных конструкций. В просверленное отверстие через прикрепляемый элемент вставляется анкер, который сначала забивается молотком по шляпку, а затем забивается собственно клин вровень со шляпкой.

•
  Потолочный анкер. Состоит из металлического стержня и короткой втулки. С одного конца стержня коническое расширение, с другого — плоская часть с отверстием. Стержень забивается в подготовленное отверстие, а затем тянется за плоскую часть. При вытягивании коническая часть стержня распирает втулку в отверстии.

Три секрета установки анкеров

Секрет №1. Когда вы забиваете анкер с гайкой в отверстие, ударяйте не напрямую по гайке, а используйте «прокладку», например, из деревяшки. Если бить напрямую по гайке, есть вероятность повреждения резьбовой части.

Секрет №2. Если забивной анкер проворачивается и вытаскивается из отверстия, возьмите кусочек оцинковки шириной порядка 10 мм и длиной чуть больше самого забивного анкера и вставьте в то отверстие, куда должен устанавливаться анкер. После этого забивайте анкер, расклинивайте его и вкручивайте болт или шпильку.

Секрет №3. Если вам потребовалось организовать подвесную конструкцию на месте анкерного крепления или установить резьбовую шпильку, вы можете просто аккуратно выкрутить болт. Распорная втулка и расклинивающая гайка при этом остаются в стене, вы вкручиваете шпильку подходящего диаметра на место болта, накручиваете и затягиваете гайку. Всё, шпилька работает.

А вот секретами разных видов дюбелей и их установки мы поделимся в другой статье. Надежного вам монтажа!

Анкера для бетона: размеры, виды, установка

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Содержание

• 1 Принцип работы и применение
• 2 Типы и виды анкеров и способы их крепления
  • 2.1 Распорные
  • 2.2 Забивные
  • 2.3 Рамные
  • 2.4 Саморезы по бетону
  • 2.5 Разжимные
  • 2.6 Химический анкер
• 3 Размеры и характеристики анкерных болтов
• 4 Инструкция по монтажу
  • 4.1 Сверление
  • 4.2 Монтаж анкера с гайкой
  • 4.3 Монтаж химического анкера
• 5 Плюсы и минусы применения
• 6 Для пенобетона
• 7 Для газобетона
• 8 Как установить анкерный болт в бетон
  • 8.1 Вечный крепеж: дюбель для бетона
  • 8.2 Нагель по бетону: быстро, но прочно
• 9 Заключение

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

• В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
• Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
• Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

• Сам болт
• Конус со слоем резьбы внутри
• Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т. д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой.  Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

• Малые – сечение до 8 миллиметров/длина до 55
• Средние анкера – до 12/120 миллиметров
• Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2. 5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

• Устойчивость к деформациям и коррозии
• Легкость, простота и высокая скорость монтажа
• Стойкость к динамичным и статичным нагрузкам разного типа
• Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

• На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
• Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
• Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
• При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
• Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
• Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

Как работают бетонные крепления — Системы крепления бетона

Купить якоря

Крепление к бетону является уникальным по сравнению с другими способами крепления, такими как крепление двух металлических частей вместе с помощью винта или болта и гайки. Бетонные анкеры гораздо сложнее в установке и использовании. Концепция крепления чего-либо к твердому основному материалу полностью отличается от почти любого другого типа крепления. Бетон является наиболее широко используемым базовым материалом в мире за последние 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет благодаря своей простоте, прочности, универсальности и обилию ингредиентов, используемых для его изготовления.

Процесс, с помощью которого мы крепим к бетону, прост:

1. Сделать отверстие в бетоне
2. Поместите что-нибудь в отверстие, чтобы занять образовавшееся пространство
3. Расширьте материал в отверстии с помощью гвоздя, шурупа или установочного инструмента

Мы делаем отверстие определенного объема, а затем вставляем в отверстие больше материала. Этот увеличенный объем материала давит на внутреннюю стенку отверстия и создает трение. Благодаря этому трению большинство механических бетонных анкеров получают свою удерживающую способность. Все бетонные анкеры механического типа работают по одному и тому же основному принципу: просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить вытягивание анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне и не выходят наружу.

Клиновые анкеры

Клиновые анкеры представляют собой бетонные анкеры, состоящие из двух частей, которые собираются в одно целое. Стальной стержень (из углеродистой или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец начинается немного меньшего диаметра и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляют зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайка и шайба надеваются на резьбу и затягиваются от руки. Затем с помощью гаечного ключа поворачивают гайку, которая тянет анкер вверх, чтобы заклинить зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне для клинового анкера размер отверстия равен размеру диаметра анкера.

Втулочные анкеры

Втулочный анкер состоит из четырех разных частей. Шпилька (с резьбой и раструбом или конусом на одном конце), втулка, гайка и шайба. Расширяющая втулка устанавливается на шпильку с нарезкой гайки и шайбы на противоположной стороне конусообразного конца. Втулочный анкер вставляется в отверстие, просверленное в основном материале (бетон, кирпич или блок). Поворачивая гайку, шпилька протягивается вверх через распорную втулку, расширяя ее до внутренней стенки основного материала. Размер отверстия, которое необходимо просверлить в бетоне для анкерной втулки, равен диаметру используемого анкера.

Шурупы по бетону

Бетонные шурупы отличаются от всех остальных анкеров тем, что они не используют расширение для получения удерживающих свойств. Шурупы по бетону представляют собой специальный шуруп с закаленной зубчатой ​​резьбой и высокой-низкой резьбой. Выемки и резьба «высокая-низкая» помогают удалить бетонную стружку из отверстия, когда метчик ввинчивается в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или с помощью вращающейся дрели до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

Вставной анкер

Вставные анкеры представляют собой анкеры с внутренней резьбой, предназначенные для установки в бетон, а затем для вставки резьбового стержня или болта. Забивной анкер состоит из двух частей: распорного щитка (из оцинкованной углеродистой или нержавеющей стали) и закаленной распорной заглушки конической формы из оцинкованной углеродистой или нержавеющей стали. Один конец щита сужен, с четырьмя прорезями, которые проходят по части его длины. Поверхность этого конца может быть гладкой или рифленой, тогда как другой конец будет гладким. Расширяющая заглушка размещается на конце анкера с четырьмя прорезями, а другой конец имеет резьбу. Анкер устанавливается путем помещения анкера в отверстие в бетоне и установки расширительного дюбеля с помощью установочного инструмента. Для каждого диаметра забивного анкера имеется свой установочный инструмент. Этот установочный инструмент представляет собой стальной стержень, один конец которого сужен. Зауженная часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока кромка анкера не встретится с кромкой установочного инструмента. Это действие вдавливает расширительную заглушку во вставной анкер, расширяя анкер в том месте, где находятся четыре выреза. Как и для всех анкеров с внутренней резьбой, размер обозначенного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

Анкер с крепежным винтом

Анкеры с машинным винтом представляют собой анкер с внутренней резьбой, в который помещается резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки. Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основании из бетона, кирпича или блока, конусом с резьбой вперед. Анкер с крепежным винтом устанавливается путем надевания втулки на втулку расширителя, вклинивающую втулку между втулкой расширителя и внутренней стенкой бетона. Анкер установлен правильно, когда край установочного инструмента касается края анкера. Анкер с крепежным винтом каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера. Размер анкера с крепежным винтом определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

Запорный анкер

Ударные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Запорный анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного приводного штифта, гайки и шайбы, покрытых желтым цинком. Корпус анкера на одном конце имеет резьбу, а другой конец имеет четыре прорези на части длины — поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру необходимо слегка постучать, пока гайка и шайба не будут плотно прижаты к основному материалу или закрепляемому приспособлению. Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную установку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

Анкер молота

Анкеры с молотковым приводом изготовлены из прочного и пластичного материала Zamac. Анкеры с молотковым приводом представляют собой легкие бетонные анкеры, состоящие из двух частей: корпуса и штифта из оцинкованной стали. Корпус якоря ударного молота разъемный снизу вверх на большей части длины с грибовидной головкой. Тело анкера имеет выемку, которая проходит через толщину головки и спускается в стержень на всю длину. Стальной штифт расширяет анкер; он сделан из высокоуглеродистой стали, с небольшой головкой на одном конце и заостренным другим концом. Анкер устанавливается путем забивания стального штифта в корпус анкера. По мере того, как гвоздь проталкивается через корпус анкера, разъемная часть расширяется и упирается во внутреннюю стенку отверстия в основном материале. Диаметр отверстия, которое необходимо просверлить для анкера с молотковым приводом, равен диаметру используемого анкера.

Анкер разъемного привода

Разрезные анкеры изготовлены из углеродистой стали, подвергнутой термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой цельную деталь с плоской потайной или круглой головкой. У основания анкера, противоположных сторон головки, хвостовик разрезается на две предварительно расправленные части. Эти две половинки сжимаются, когда анкер вбивается в предварительно просверленное отверстие в бетоне. Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, упираясь во внутреннюю стенку отверстия. Для анкера с разъемным приводом требуется размер отверстия, равный диаметру используемого анкера.

Защитный экран

Лаговые щиты состоят из двух частей, которые собираются в единое целое. Защитный экран изготовлен из материала Zamac, который представляет собой сплав цинка, устойчивый к ржавчине. Внутренняя часть защитного экрана имеет внутреннюю резьбу, предназначенную для резьбы стягивающего винта, а его резьба сужена и проходит по всей длине анкера. Внешний корпус анкера имеет ребра, которые проходят на большей части длины анкера. Защитный экран устанавливается путем ввинчивания шурупа в анкер. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и давит на основной материал. Анкеры для лаг обозначаются диаметром болта, который входит в анкер. Важно, чтобы размер просверливаемого отверстия был больше, чем указанный размер анкера.

В течение многих лет создание отверстия в бетоне с постоянным диаметром было кропотливой задачей. Так было до изобретения электрического перфоратора. До появления электрического молота отверстия просверливались с помощью так называемого звездчатого сверла. Звездообразная дрель представляла собой стальной стержень с одним концом в форме большой буквы X (конец для сверления), а другой — в виде шпильки (конец для удара). Сверлильный конец помещали в бетон, по ударному концу ударяли тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие. До звездчатого сверла для проделывания отверстий в бетоне использовались другие методы с использованием долот и пробойников.

Купить якоря

22 мая 2009 г. Боб Карлайл

Последние сообщения

• Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик
  …

  читать дальше

  24 ноября 2020 Боб Карлайл

• Крепление к золе
  Блокировать

  Шлакоблок
  …

  читать далее

  16 июня 2020 Боб Карлайл

• Якорь мужской или женский?

  Якоря-женщины потребуют определения якоря, а затем поместят его.
  …

  читать дальше

  21 февраля 2019 Боб Карлайл

Анкеры для пола машин для осмотра | Plant Engineering

Джозеф Л. Фощ, PE/CPE, старший редактор журнала Plant Engineering

1 августа 2001 г.

Существует шесть основных принципов, благодаря которым анкер развивает свою удерживающую способность в бетоне: трение, защелкивание, нарезание резьбы, адгезия, приваривание к арматуре и заделка в бетон.

Трение: Растягивающая нагрузка передается на бетон за счет трения с силой расширения, необходимой для этого действия. Усилие может быть получено забиванием распорной пробки в анкер.

В распорном анкере сила распора действует на стенку отверстия в результате смещения конуса относительно втулки. Продольная сила передается от анкера к бетону за счет трения.

В то же время сила расширения вызывает остаточную локальную деформацию бетона. Втулка входит в бетон, обеспечивая второй источник удерживающей силы.

Обозначение: Растягивающая нагрузка находится в равновесии с опорными силами, действующими на бетон, например, анкер с подрезкой.

Нарезание резьбы: Специальное сверло делает отверстие нужного размера в бетоне. Анкерный болт имеет двойную резьбу, которая врезается в бетон и обеспечивает полное сцепление. Поскольку силы расширения отсутствуют, этот анкер можно установить ближе к краю.

Адгезия: Синтетическая смола заполняет кольцевое пространство вокруг анкера и обеспечивает адгезионную связь с анкером и стенкой просверленного отверстия. Передача растягивающей нагрузки происходит через напряжения сдвига в бетон. Для клеевых анкеров, помимо приклеивания, существует местное запирание, поскольку клей проникает в поры бетона.

Сварка: Анкеры устанавливаются на место и привариваются к арматуре. Бетон заливают вокруг анкера и арматуры. Этот подход является одним из самых прочных креплений и не выступает над поверхностью пола. Несмотря на некоторую регулировку якоря, важно точное местоположение.

Заделка : Фиксированный или регулируемый крюк вставляется в свежезалитый бетон и устанавливается на место. Этот подход представляет собой простой способ обеспечить якорь для оборудования. Грузоподъемность зависит от прочности бетона, и крепления не могут быть легко удалены.

Якоря обладают удерживающей силой за счет комбинации этих принципов работы.

Виды отказа

Самый слабый аспект системы анкеровки определяет вид отказа. Вид отказа зависит от типа анкера, прочности бетона, глубины заделки, нагрузки, краевого расстояния и расстояния между анкерами.

Для механических анкеров режимы отказа при растягивающей нагрузке включают разрушение стали, разрушение бетонного конуса, расщепление бетона, прорыв края или отрыв (включая любую распорную втулку) или прорыв (когда стержень анкера протягивает распорный механизм).

Для анкеров с клеевым соединением характер разрушения представляет собой разрушение сцепления вдоль границы раздела бетон/клей или вдоль линии соединения клея/анкерного стержня. Много раз неглубокий бетонный конус сопровождает разрушение связи. Этот сбой является второстепенной, не управляющей проблемой. Для неглубоких закладок клеевые анкеры могут выйти из строя при прорыве бетонного конуса.

Типы разрушения при сдвиге как для механических, так и для клеевых анкеров: разрушение стали, вырывание анкера назад (обычно при неглубокой заделке) или отрыв кромки.

Грузоподъемность

Основными факторами, которые непосредственно влияют на несущую способность анкеров, являются глубина заделки, расстояние до края, расстояние между анкерами и прочность бетона. Испытания проводятся для бетона разной прочности и заделки для составления таблиц предельной несущей способности для наиболее распространенных условий монтажа.

Промежуточные значения нагрузки для других прочностей бетона и фундаментов можно определить с помощью линейной интерполяции.

Расстояние до края

Если анкеры установлены рядом с краем, может уменьшиться объем бетона, чтобы противостоять нагрузке. Ближайшая точка рядом с краем, где нет влияния или уменьшения способности анкеровки, называется критическим краевым расстоянием .

Для расстояний, меньших критического краевого расстояния, применяются понижающие коэффициенты для получения уменьшенной пропускной способности.

Минимальное расстояние от края — это минимальное расстояние, на котором анкер может быть правильно установлен и приложен указанный крутящий момент без разрушения края бетона. В технических характеристиках анкеров приведены коэффициенты корректировки краевой нагрузки в виде таблицы, уравнения и графика.

Джозеф Л. Фощ, старший редактор, 630-320-7135, [email protected]

PLANT ENGINEERING Журнал выражает признательность Deco Mfg. Co., Hilti Corp., Powers Fasteners, Inc., Simpson Strong- Tie Co., Inc. и Unisorb за использование их материала при подготовке этой статьи.

Диапазоны натяжения анкера

Тип	Диапазон размеров болтов, дюймы	Диапазон нагрузки, фунт
Трение	1/4 – 11/4	360 – 9500
Ключ	3/8 – 11/8	3400 – 9000*
Резьбовой	1/4 – 3/4	380 – 5600
Клей	1/4 – 11/2	400 – 43 000
Встроенный	1/2 – 11/4	1900 – 13 000
Сварной	1/2 – 3	4000 – 170 000
Производительность указана для бетона с давлением 4000 фунтов на кв. дюйм и коэффициентом безопасности 4, если не указано иное. * Бетон 2500 фунтов на квадратный дюйм и коэффициент безопасности 3.
