Анкера для бетона: размеры, виды, установка

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Содержание

• 1 Принцип работы и применение
• 2 Типы и виды анкеров и способы их крепления
  • 2. 1 Распорные
  • 2.2 Забивные
  • 2.3 Рамные
  • 2.4 Саморезы по бетону
  • 2.5 Разжимные
  • 2.6 Химический анкер
• 3 Размеры и характеристики анкерных болтов
• 4 Инструкция по монтажу
  • 4.1 Сверление
  • 4.2 Монтаж анкера с гайкой
  • 4.3 Монтаж химического анкера
• 5 Плюсы и минусы применения
• 6 Для пенобетона
• 7 Для газобетона
• 8 Как установить анкерный болт в бетон
  • 8.1 Вечный крепеж: дюбель для бетона
  • 8.2 Нагель по бетону: быстро, но прочно
• 9 Заключение

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

• В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
• Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
• Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

• Сам болт
• Конус со слоем резьбы внутри
• Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой.  Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

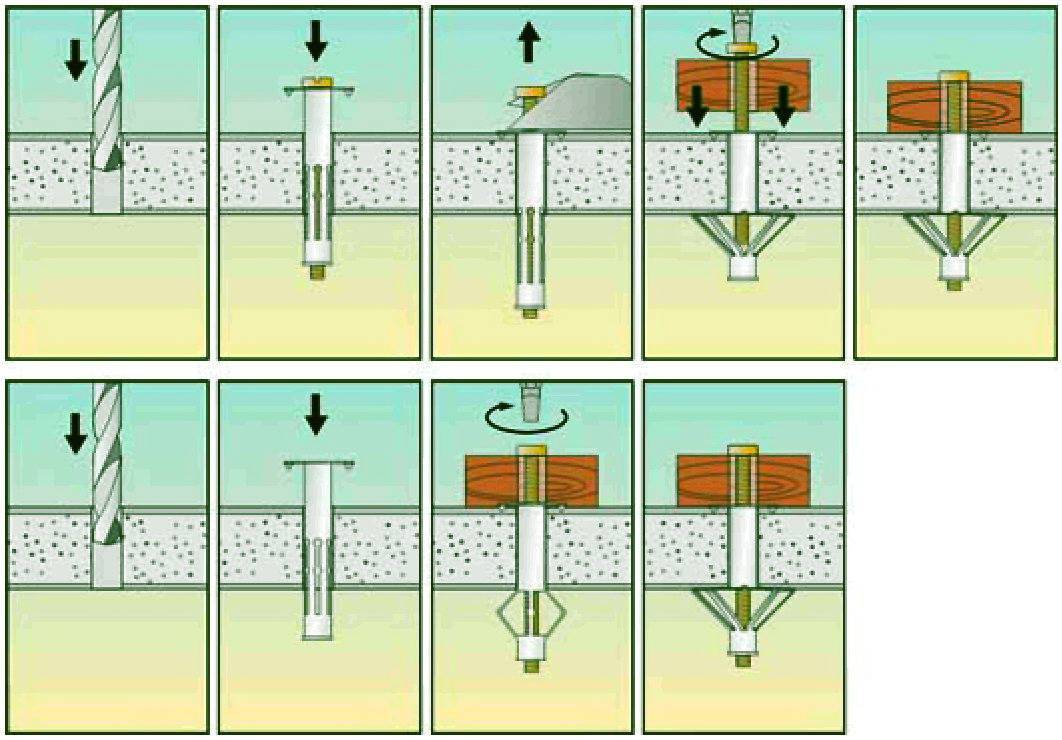

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

• Малые – сечение до 8 миллиметров/длина до 55
• Средние анкера – до 12/120 миллиметров
• Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2. 5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

• Устойчивость к деформациям и коррозии
• Легкость, простота и высокая скорость монтажа
• Стойкость к динамичным и статичным нагрузкам разного типа
• Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

• На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
• Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
• Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
• При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
• Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
• Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

принцип работы, виды, размеры и крепление

Главная » Инструменты и материалы

Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Содержание

1. Принцип работы и применение
2. Виды и способы крепления
3. Размеры и характеристики анкерных болтов
4. Инструкция по монтажу
5. Заключение

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

• При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
• На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

• балки;
• плиты перекрытия, балконные консоли;
• фермы, колонны;
• лифты, лестничные марши и площадки;
• стеновые или отделочные панели;
• коммуникации, инженерное оборудование;
• оконные или дверные коробки;
• навесы, козырьки;
• пристройки;
• потолочные светильники, вытяжки;
• подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

• назначение — фундаментные, потолочные, рамные, универсальные;
• форма — прямые или изогнутые;
• конструкция — цельные или сборные;
• поверхность — гладкая или с резьбой;
• площадь контакта — для плотного или пористого материала;
• способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

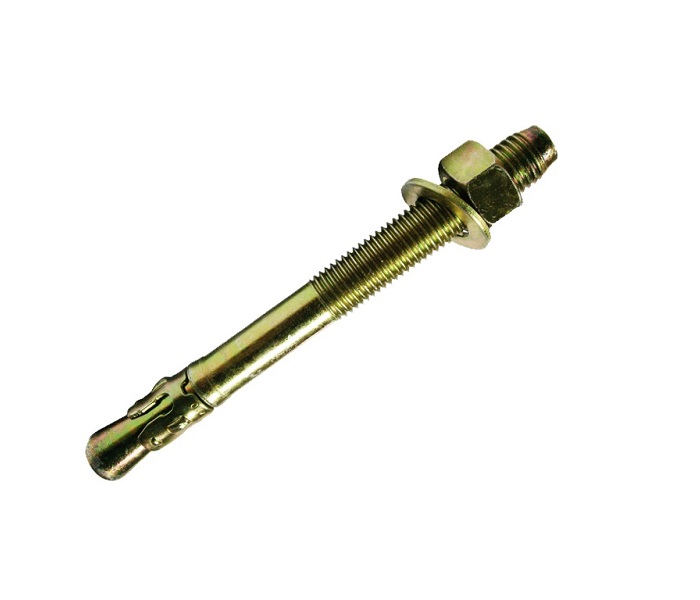

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

• простота установки анкеров в бетон;
• возможность сквозного монтажа;
• высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Шурупы по бетону принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химические

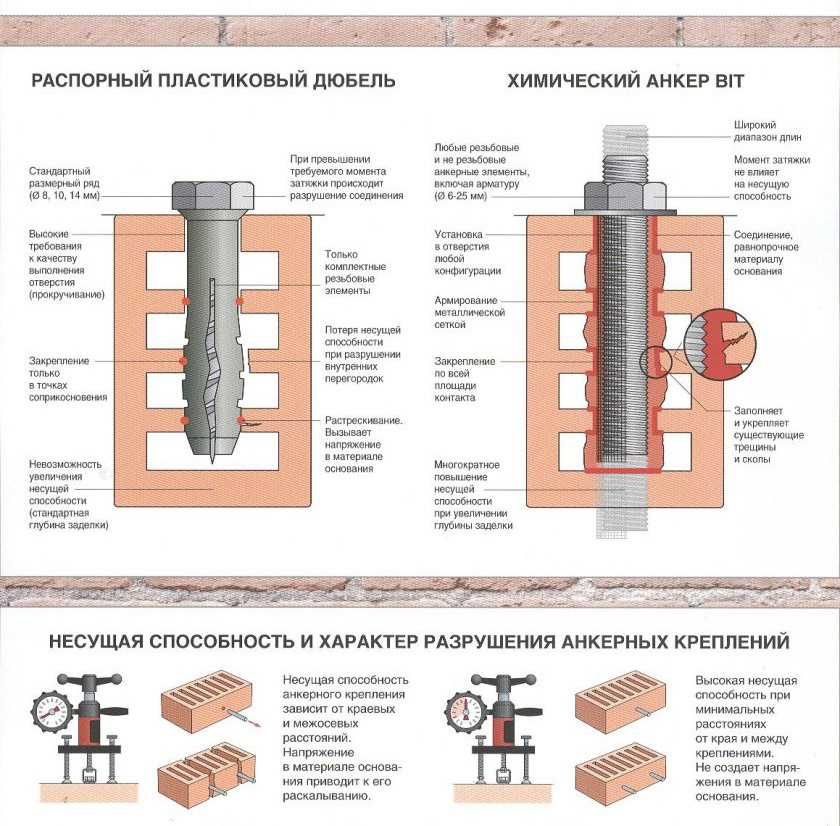

Химический анкер — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

• малые — диаметром до 8 и длиной до 55 мм;
• средние — до 12х120 мм;
• крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

• диаметр резьбы — 8 мм;
• диаметр сверла — 10 мм;
• длина анкера — 115 мм;
• толщина прикрепляемого элемента — 60 мм.

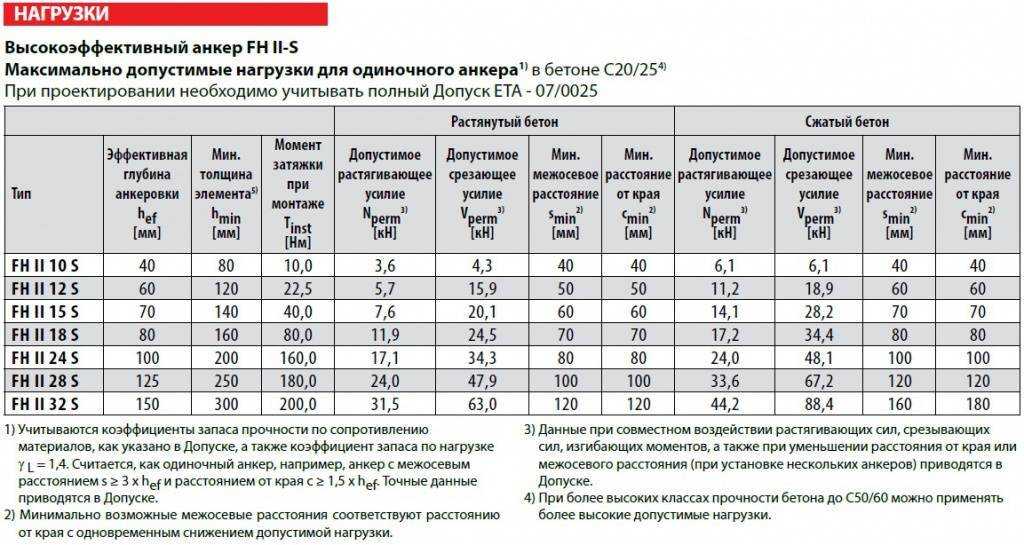

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

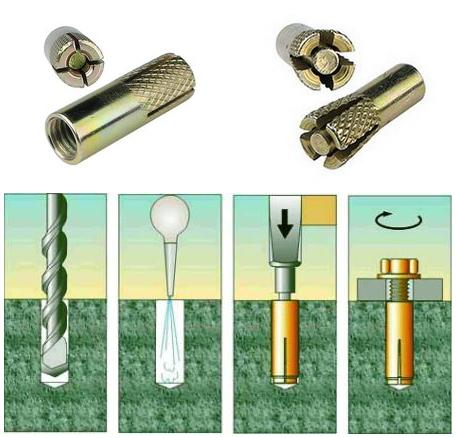

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

1. Размечают положения метизов на основании
2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

• Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
• Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.

Рейтинг

( 1 оценка, среднее 5 из 5 )

0 7 643 просмотров

Понравилась статья? Поделиться с друзьями:

Как работают бетонные крепления — Системы крепления бетона

Купить якоря

Крепление к бетону является уникальным по сравнению с другими способами крепления, такими как крепление двух металлических частей вместе с помощью винта или болта и гайки. Бетонные анкеры намного сложнее в установке и использовании. Концепция крепления чего-либо к твердому основному материалу полностью отличается от почти любого другого типа крепления. Бетон является наиболее широко используемым базовым материалом в мире за последние 2000 лет и, вероятно, останется таковым в течение следующих 2000 лет благодаря своей простоте, прочности, универсальности и обилию ингредиентов, используемых для его изготовления.

Процесс, с помощью которого мы крепим к бетону, прост:

1. Сделать отверстие в бетоне
2. Поместите что-нибудь в отверстие, чтобы занять образовавшееся пространство
3. Расширьте материал в отверстии с помощью гвоздя, шурупа или установочного инструмента

Мы делаем отверстие определенного объема, а затем вставляем в отверстие больше материала. Этот увеличенный объем материала давит на внутреннюю стенку отверстия и создает трение. Благодаря этому трению большинство механических бетонных анкеров получают свою удерживающую способность. Все бетонные анкеры механического типа работают по одному и тому же основному принципу: просверлите отверстие определенного размера, вставьте анкер и расширьте анкер больше, чем отверстие, чтобы затруднить вытягивание анкера из отверстия. Бетонные анкеры предназначены для вставки в отверстие в бетоне и не выходят наружу.

Клиновые анкеры

Клиновые анкеры представляют собой бетонные анкеры, состоящие из двух частей, которые собираются в одно целое. Стальной стержень (из углеродистой или нержавеющей стали) имеет резьбу на одном конце, а противоположный конец начинается немного меньшего диаметра и сужается до полного диаметра стержня. Затем к этому концу стержня постоянно прикрепляют зажим. Клиновой анкер вставляется в отверстие в бетоне до тех пор, пока резьба не окажется ниже поверхности бетона. Гайка и шайба надеваются на резьбу и затягиваются от руки. Затем с помощью гаечного ключа поворачивают гайку, которая тянет анкер вверх, чтобы заклинить зажим между стойкой и бетонной стеной. При сверлении отверстия в бетоне для клинового анкера размер отверстия равен размеру диаметра анкера.

Втулочные анкеры

Втулочный анкер состоит из четырех разных частей. Шпилька (с резьбой и раструбом или конусом на одном конце), втулка, гайка и шайба. Расширяющая втулка устанавливается на шпильку с нарезкой гайки и шайбы на противоположной стороне конусообразного конца. Втулочный анкер вставляется в отверстие, просверленное в основном материале (бетон, кирпич или блок). Поворачивая гайку, шпилька протягивается вверх через распорную втулку, расширяя ее до внутренней стенки основного материала. Размер отверстия, которое необходимо просверлить в бетоне для анкерной втулки, равен диаметру используемого анкера.

Шурупы по бетону

Бетонные шурупы отличаются от всех остальных анкеров тем, что они не используют расширение для получения удерживающих свойств. Шурупы по бетону представляют собой специальный шуруп с закаленной зубчатой ​​резьбой и высокой-низкой резьбой. Выемки и резьба «высокая-низкая» помогают удалить бетонную стружку из отверстия, когда метчик ввинчивается в основной материал. Размер отверстия для шурупов по бетону меньше диаметра шурупа. Для винта 3/16 дюйма требуется отверстие 5/32 дюйма, а для винта 1/4 дюйма требуется отверстие 3/16 дюйма. Бетонный шуруп вставляется в отверстие и поворачивается вручную или с помощью вращающейся дрели до тех пор, пока бетонный шуруп не будет плотно прилегать к закрепляемому приспособлению.

Вставной анкер

Вставные анкеры представляют собой анкеры с внутренней резьбой, предназначенные для установки в бетон, а затем для вставки резьбового стержня или болта. Забивной анкер состоит из двух частей: распорного щитка (из оцинкованной углеродистой или нержавеющей стали) и цементируемой распорной заглушки конусообразной формы из оцинкованной углеродистой или нержавеющей стали. Один конец щита сужен, с четырьмя прорезями, которые проходят по части его длины. Поверхность этого конца может быть гладкой или рифленой, тогда как другой конец будет гладким. Расширяющая заглушка размещается на конце анкера с четырьмя прорезями, а другой конец имеет резьбу. Анкер устанавливается путем помещения анкера в отверстие в бетоне и установки расширительного дюбеля с помощью установочного инструмента. Для каждого диаметра забивного анкера имеется свой установочный инструмент. Этот установочный инструмент представляет собой стальной стержень, один конец которого сужен. Зауженная часть установочного инструмента вставляется в вставной анкер и забивается молотком до тех пор, пока кромка анкера не встретится с кромкой установочного инструмента. Это действие вдавливает расширительную заглушку во вставной анкер, расширяя анкер в том месте, где находятся четыре выреза. Как и для всех анкеров с внутренней резьбой, размер обозначенного размера анкера относится к размеру болта, который входит в анкер; размер отверстия больше размера анкера.

Анкер с крепежным винтом

Анкеры с машинным винтом представляют собой анкер с внутренней резьбой, в который помещается резьбовой элемент. Анкерные болты состоят из двух частей: конуса с внутренней резьбой и втулки. Втулка надевается на конус с резьбой и вставляется в отверстие, просверленное в основном материале из бетона, кирпича или блока, конусом с резьбой вперед. Анкер с крепежным винтом устанавливается путем надевания втулки на втулку расширителя, заклинив втулку между втулкой расширителя и внутренней стенкой бетона. Анкер установлен правильно, когда край установочного инструмента касается края анкера. Анкер с крепежным винтом каждого диаметра имеет специальный установочный инструмент, который определяется диаметром используемого анкера. Размер анкера с крепежным винтом определяется внутренним диаметром болта, который будет использоваться с анкером, требуемый размер отверстия больше, чем размер используемого анкера.

Запорный анкер

Ударные анкеры предназначены для использования в твердом бетоне и считаются анкерами с ударным расширением. Запорный анкер состоит из четырех частей: корпуса из углеродистой стали с внутренним отверстием по всей длине анкера, закаленного приводного штифта, гайки и шайбы, покрытых желтым цинком. Корпус якоря на одном конце имеет резьбу, а другой конец имеет четыре прорези, прорезанные на части длины — поверхность этой части корпуса имеет ребра по окружности. Длина закаленного приводного штифта должна равняться длине анкера и помещаться во внутреннее отверстие корпуса анкера. Анкер устанавливается путем помещения анкера в предварительно просверленное отверстие в бетоне с прикрепленными гайкой и шайбой. По анкеру необходимо слегка постучать, пока гайка и шайба не будут плотно прижаты к основному материалу или закрепляемому приспособлению. Затем закаленный штифт вбивается в анкер до тех пор, пока головка штифта не встретится с концом корпуса анкера, что обеспечит правильную установку. Когда штифт вставляется в анкер, анкер расширяется. Отверстие, которое необходимо просверлить для ударного анкера, имеет тот же диаметр, что и диаметр используемого анкера.

Анкер молота

Анкеры с молотковым приводом изготовлены из прочного и пластичного материала Zamac. Анкеры с молотковым приводом представляют собой легкие бетонные анкеры, состоящие из двух частей: корпуса и штифта из оцинкованной стали. Корпус якоря ударного молота разъемный снизу вверх на большей части длины с грибовидной головкой. Тело анкера имеет выемку, которая проходит через толщину головки и спускается в стержень на всю длину. Стальной штифт расширяет анкер; он сделан из высокоуглеродистой стали, с небольшой головкой на одном конце и заостренным другим концом. Анкер устанавливается путем забивания стального штифта в корпус анкера. По мере того, как гвоздь проталкивается через корпус анкера, разъемная часть расширяется и упирается во внутреннюю стенку отверстия в основном материале. Диаметр отверстия, которое необходимо просверлить для анкера с молотковым приводом, равен диаметру используемого анкера.

Анкер разъемного привода

Разрезные анкеры изготовлены из углеродистой стали, подвергнутой термообработке, закалке и цинкованию. Анкеры с разъемным приводом представляют собой цельную деталь с плоской потайной или круглой головкой. У основания анкера, противоположных сторон головки, хвостовик разрезается на две предварительно расправленные части. Эти две половинки сжимаются, когда анкер вбивается в предварительно просверленное отверстие в бетоне. Эти две половинки постоянно пытаются вернуться к своей первоначальной форме, упираясь во внутреннюю стенку отверстия. Для анкера с разъемным приводом требуется размер отверстия, равный диаметру используемого анкера.

Защитный экран

Лаговые щиты состоят из двух частей, которые собираются в единое целое. Защитный экран изготовлен из материала Zamac, который представляет собой сплав цинка, устойчивый к ржавчине. Внутренняя часть защитного экрана имеет внутреннюю резьбу, предназначенную для резьбы стягивающего винта, а его резьба сужена и проходит по всей длине анкера. Внешний корпус анкера имеет ребра, которые проходят на большей части длины анкера. Защитный экран устанавливается путем ввинчивания шурупа в анкер. Вращение стягивающего винта в коническую резьбу расширяет две половины анкера и давит на основной материал. Анкеры для лаг обозначаются диаметром болта, который входит в анкер. Важно, чтобы размер просверливаемого отверстия был больше, чем указанный размер анкера.

В течение многих лет создание отверстия в бетоне с постоянным диаметром было кропотливой задачей. Так было до изобретения электрического перфоратора. До появления электрического молота отверстия просверливались с помощью так называемого звездчатого сверла. Звездообразная дрель представляла собой стальной стержень с одним концом в форме большой буквы X (конец для сверления), а другой — в виде шпильки (конец для удара). Сверлильный конец помещали в бетон, по ударному концу ударяли тяжелым молотком, и после каждого удара молотком оператор слегка поворачивал шпильку, со временем в бетоне можно было просверлить отверстие. До звездчатого сверла для проделывания отверстий в бетоне использовались другие методы с использованием долот и пробойников.

Купить якоря

22 мая 2009 г. Майк Писторино

Последние сообщения

• Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик
  …

  читать дальше

  24 ноября 2020 г. Майк Писторино

• Крепление к золе
  Блокировать

  Шлакоблок
  …

  подробнее

  16 июня 2020 г. Майк Писторино

• Якорь мужской или женский?

  Якоря-женщины потребуют определения якоря, а затем поместят его.
  …

  читать дальше

  21 февраля 2019 Майк Писторино

Принципы работы анкеров – Справочник по анкерам для тяжелых условий эксплуатации Часть 3

В первых статьях руководства по анкерам для тяжелых условий работы мы рассмотрели тип основного материала и его требования к элементам крепления. Третья часть фокусируется на методах анкеровки . Мы проливаем свет на принципы работы и крепежные элементы, их преимущества и недостатки.

Мы обычно различаем три физических функциональных принципа анкеровки : блокировка трением, геометрическая посадка и адгезионная связь. Давайте подробно рассмотрим эти методы привязки:

Фрикционный замок

Расширение отдельных компонентов в скважине создает трение , которое надежно фиксирует анкер на поверхности. Мы различаем расширение с контролем крутящего момента и расширением с контролем смещения: гайка сквозного болта или предохранительного болта должна быть затянута с определенным крутящим моментом, чтобы полностью расширить компенсационную втулку. Металлический конус должен пройти определенное расстояние внутри забивного анкера, чтобы должным образом расширить втулку в скважине. Инструмент настройки, управляемый ETA, обеспечивает правильное расстояние.

Преимущества:

• ​​​​​​Простая сборка (без установочных инструментов, исключение: вставные анкеры)
• Мгновенная несущая способность (без времени отверждения)
• Самостопорящаяся несущая способность: как только нагрузка передается через насадную деталь, конический болт продолжает втягиваться во втулку. Он продолжает расширяться. (Исключение: вставной анкер)
• Стопорный болт с двойным конусом для повышенной несущей способности

Примечание:

• Анкеры с большим расширением требуют более высоких минимальных расстояний между центром и краем
• Распорные анкеры несъемные
• Распорные анкеры подходят только для твердых строительных материалов (обычно бетона) или, после испытания на пригодность, для массивного и природного камня

Формованная

Форма с геометрическим замыканием создается за счет зубчатого зацепления крепежного элемента с основным материалом . Рассмотрим два типа анкеров: Самоподрезающие анкеры, такие как LIEBIG SUPERPLUS и шуруп по бетону JC2: Сегменты втулки LIEBIG SUPERPLUS с острыми краями глубоко врезаются в бетон в скважине. Резьбовые поверхности шурупа по бетону в процессе завинчивания создают несколько геометрических посадок. Поэтому их называют винтовыми анкерами. Как и в случае распорных анкеров, мы различаем анкеры с регулируемым крутящим моментом и с контролируемым смещением.

Преимущества самоподрезающих анкеров:

• ​​​​​​Высокая грузоподъемность
• Идеально подходит для поглощения чрезвычайных нагрузок (например, землетрясений, ударных нагрузок)
• Низкое усилие расширения (подходит для крепления у края)
• Мгновенная несущая способность (без времени отверждения)
• Съемный
• Независимая выточка, установочный инструмент не требуется

Примечание:

• ​​​​​Одобрено для бетона или после испытаний также подходит для массивного и натурального камня
• Более высокая цена из-за высокой грузоподъемности

Преимущества шурупов по бетону:

• Мгновенная несущая способность (без времени отверждения)
• Полностью съемный
• Экономичный
• Низкое усилие расширения (подходит для крепления у края)
• Благодаря многократному смыканию поверхности подходит также для перфорированного кирпича с высокой плотностью или предварительно напряженных бетонных плит

​​​​Примечание:

• ​​​​​​​Верхний предел диаметра

Клейкое соединение

В случае клеевого соединения компоненты соединяются друг с другом с образованием обычно нерастворимого блока . Для клеевого соединения клеевой раствор соединяет анкер с поверхностью. В качестве примера рассмотрим продукты EJOT Multifix USF с анкерным стержнем и сетчатой ​​втулкой.

Преимущества:

• ​​​​​​Высокая грузоподъемность
• Без растягивающих усилий (идеально подходит для краевых креплений)
• Подходит для анкеровки в сплошных и пустотелых строительных материалах (для пустотелых строительных материалов требуется сетчатая втулка)
• Функция уплотнения (например, для использования в белых ваннах)

Примечание:

• ​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​ ​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​ будет
• Особые требования к сборке:
  • Тщательная очистка скважины (предотвращение больших потерь несущей способности)
  • Компоненты должны быть полностью перемешаны
  • Температура обработки и температура окружающей среды влияют на время отверждения
• Особые требования к хранению:
  • Срок хранения
  • Тепловая чувствительность

У ВАС ЕСТЬ ДОПОЛНИТЕЛЬНЫЕ ВОПРОСЫ?

Вы можете написать нам письмо.
