Зачем и как делаются температурные швы в бетоне: обзор технологии, виды швов и пошаговая схема работы. Швы в плите по грунту
Деформационный шов в бетонных полах: технология, нормы и правила
Распространенным вариантом перекрытий зданий, сооружений и покрытий в производственных помещениях с интенсивными механическими воздействиями является бетонный пол. Материал, из которого создаются эти конструктивные элементы, подвержен усадке и обладает низкой прочностью к деформации, вследствие чего возникают трещины. Во избежание повторного ремонта создаются искусственные разрезы в монолитных конструкциях. Например, деформационный шов в бетонных полах, в стенах здания, кровлях, мостах.
Для чего они нужны?
Бетонный пол представляется на вид прочным и долговечным основанием. Однако под воздействием температурных колебаний, усадочных процессов, влажности воздуха, эксплуатационных нагрузок, осадки грунта теряется его целостность – он начинает трескаться.
Чтобы предать некоторую степень упругости этой конструкции здания, создаются деформационные швы в бетонных полах. СНиП2.03.13-88 и Пособие к нему содержат информацию о требованиях к проектированию и устройству полов с указанием необходимости устройства разрыва в стяжке, подстилающем слое или покрытии, который обеспечивает относительное смещение разрозненных участков.
Основные функции:
- Минимизация внезапных деформаций, посредством деления монолитной плиты на определенное количество карт.
- Возможность избежать дорогостоящего ремонта с заменой чернового и основного покрытия.
- Повышение устойчивости к динамическим нагрузкам.
- Обеспечение долговечности конструктивной основы.
Основные виды: изоляционный шов
Деформационный шов в бетонных полах в зависимости от своего предназначения делится на три вида: изоляционный, конструкционный и усадочный.
Изоляционные разрезы выполняются в местах примыкания конструктивных элементов помещения. То есть они являются промежуточным швом между стенами, фундаментами под оборудование, колоннами и полом. Это дает возможность избежать трещин при усадке бетона в местах прилегания горизонтальных и вертикальных элементов комнаты. Если пренебречь их обустройством, то стяжка при высыхании и уменьшении объема при жестком сцеплении со стеной, например, вероятнее всего, даст трещину.
Вдоль стен, колонн и в местах, где бетонный пол граничит с другими видами оснований, создается изоляционный шов. Причем возле колонн нарезается шов не параллельно граням столбовидного элемента, а таким образом, чтобы на угол колонны приходился прямой рез.
Рассмотренный вид шва заполняется изоляционными материалами, способными позволить горизонтальное и вертикальное движение стяжки относительно фундамента, колонн и стен. Толщина шва зависит от линейного расширения стяжки и составляет около 13 мм.
Основные виды: усадочный шов
Если изоляционные швы предотвращают деформацию монолитного бетонного пола в местах его соприкосновения со стенами, то усадочные резы необходимы для недопущения хаотичного растрескивания бетона по всей поверхности. То есть предотвращения повреждений, вызванных усадкой материала. По мере высыхания бетона сверху вниз, появляется внутри него напряжение, создаваемое твердением верхнего слоя.
Устройство деформационных швов в бетонных полах такого типа происходит по осям колонн, где разрезы стыкуются с углами швов по периметру. Карты, то есть части монолитного пола, ограниченные со всех сторон усадочными швами, должны быть квадратными, следует избегать Г-образных и вытянутых прямоугольных их форм. Работы выполняются как во время укладки бетона с помощью формирующих реек, так и нарезкой швов после высыхания стяжки.
Вероятность растрескивания прямо пропорциональна размерам карт. Чем меньше площадь пола, ограниченная усадочными швами, тем и вероятность растрескивания минимальна. Подвержены деформации и острые углы стяжки, поэтому во избежание разрывов бетона в подобных местах также необходимо нарезать швы усадочного типа.
Основные виды: конструкционный шов
Подобная защита монолитных полов создается при возникновении технологических перерывов в работе. Исключение составляют помещения с небольшой площадью заливки и непрерывная подача бетона. Деформационный шов в бетонных полах конструкционного типа нарезается в местах соединения стяжки, выполненной в разное время. Форма торца такого соединения создается по типу «шип-паз». Особенности конструкционной защиты:
- Шов устраивается на расстоянии 1,5 м параллельно другим типам деформационных разграничений.
- Создается лишь при условии укладки бетона в разное время суток.
- Форма торцов должна быть выполнена по типу «шип-паз».
- Для толщины стяжки до 20 см, на деревянных боковых выступах делается конус в 30 градусов. Допускается использовать металлические конусы.
- Конусные швы защищают монолитный пол от незначительных подвижек по горизонтали.
Деформационные швы в бетонных полах промышленных зданий
Повышенные к износостойкости требования предъявляются к полам, укладываемым на заводах, складах и других объектах промышленного назначения. Это связано с появлением влияния разной интенсивности механического воздействия (движение транспортных средств, пешеходов, удары при падении твердых предметов) и возможного попадания жидкости на пол.
Как правило, конструктивная особенность пола представляет собой стяжку и покрытие. Но под стяжкой располагается подстилающий слой, который в жестком исполнении укладывается из бетона. В нем нарезается во взаимно перпендикулярных направлениях шов чрез 6-12 м, глубиной 40 мм при этом не менее 1/3 толщины подстилающего слоя (СНиП 2.03.13-88). Обязательное условие – это совпадение деформационного шва пола с аналогичными защитными разрывами здания.
Отличительной чертой структуры полов в промышленных зданиях является создание верхнего слоя из бетона. В зависимости от интенсивности механического воздействия проектируют покрытия разной толщины. При толщине в 50 мм и более деформационный шов в бетонных полах (СНиП «Полы» п.8.2.7) создается в поперечном и продольном направлении с повторением элементов через 3-6 м. Рез пропиливается шириной 3-5 мм, глубина его составляет не менее 40 мм или треть толщины покрытия.
Требования при создании деформационной защиты полов
Пропил бетона необходимо выполнять фрезой через двое суток твердения. Глубина резов по нормам составляет 1/3 толщины бетона. В подстилающем слое допускается в местах предполагаемых разрывов перед заливкой бетона применять рейки, обработанные составами против адгезии, которые после твердения материала удаляются и в итоге получаются защитные швы.
Нижние части колонн и стен на высоту будущей толщины покрытия следует обклеивать рулонными гидроизоляционными материалами или вспененным листовым полиэтиленом. В тех местах, где проектом предусмотрены деформационные швы в бетонных полах. Технология нарезки начинается с разметки мелом и линейкой мест искусственных разрывов.
Индикатором своевременной нарезки служит пробный шов: если зерна заполнителя не выпадают из бетона, а перерезаются лезвием резчика, тогда время создания деформационных швов выбрано правильное.
Обработка швов
Нормальное функционирование шва достигается с помощью его герметизации. Заделка деформационных швов в бетонных полах реализуется при помощи следующих материалов:
- Гидрошпонка – это профилированная лента из резины, полиэтилена или ПВХ, закладываемая при заливке бетонной стяжки;
- Уплотняющий шнур из вспененного полиэстера закладывается в прорезь и при перепадах температуры сохраняет свою эластичность, обеспечивая безопасное движение бетонного покрытия;
- Акриловая, полиуретановая, латексная мастика;
- Деформационный профиль, состоящий из резины и металлических направляющих. Бывает встроенным или накладным.
Перед герметизацией рабочая поверхность зазоров должна быть очищена и продута сжатым воздухом (компрессором). Также для увеличения срока службы бетонных полов желательно упрочнить верхний слой топпингом или полиуретановым материалом.
Условия создания
Деформационный шов в бетонных полах (монолитных) становится обязательным при следующих условиях:
- Стяжка, общей площадью выше 40 м2.
- Сложная конфигурация пола.
- Эксплуатация напольного покрытия при повышенных температурах.
- Длина ребра (достаточно одного) напольной конструкции более 8 м.
Деформационные швы в бетонных полах: нормы
Подстилающий слой должен иметь деформационные резы перпендикулярные друг другу с шагом от 6 до 12 метров. Шов выполняется глубиной 4 см и составляет третью часть толщины бетонного покрытия или подстилающего слоя.
При толщине бетонного покрытия в 50 мм и более деформационный шов создается в поперечном и продольном направлении с повторением через каждые 3-6 м. Эти резы должны совпадать со швами плит перекрытия, осями колонн, деформационными зазорами в подстилающем слое. Ширина реза составляет 3-5 мм.
Пропил осуществляется через два дня после укладки бетона. Заделка защитных резов выполняется специальными шнурами и герметиками.
fb.ru
Полы по грунту на первом этаже частного дома без подвала
Другие статьи на эту тему:Схемы устройства пола по грунту в доме, подвале, гараже или бане
В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:
- с опорой на грунт — непосредственно по грунту или на лагах;
- либо как перекрытие над вентилируемым подпольем.
Какой из двух вариантов будет лучше и проще?
В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.
Зимой засыпка под полом всегда имеет положительную температуру. По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.
От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м. Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.
Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.
Три принципиальных схемы устройства полов по грунту
В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1.
| Рис.1. Монолитное перекрытиепо грунту (подвесной пол) |
После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.
Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».
Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм. Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.
Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей площади здания, служит опорой для стен и основанием для пола, Рис.2.
| Рис.2. Пол на плитном фундаменте |
Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.
| Рис.3. Полы на грунте |
Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.
Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.
Полы по грунту должны обеспечивать:
- теплоизоляцию помещений из условий энергосбережения;
- комфортные гигиенические условия для людей;
- защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
- предотвращать накопление конденсата водяных паров внутри конструкции пола;
- снижать передачу ударного шума в соседние помещения по конструкциям здания.
Засыпка грунтовой подушки для пола по грунту
Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из непучинистого грунта.
В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).
Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.
Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм. Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.
Для защиты от грунтовых газов — радиоактивного радона, в подушке рекомендуется верхний слой сделать из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной не менее 100 мм. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Каптажный слой необходимо вентилировать.
Читайте: «Защита дома от радиоактивного почвенного газа радона»
Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.
До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции . Или уложить футляры для монтажа в них труб в будущем.
Конструкция полов по грунту
В частном домостроении пол по грунту устраивают по одному из трех вариантов:
- пол по грунту с бетонной стяжкой;
- пол по грунту с сухой сборной стяжкой;
- пол по грунту на деревянных лагах.
Бетонный пол по грунту заметно дороже в устройстве, но более надежен и долговечен, чем другие конструкции.
Бетонный пол по грунту
| Рис.4. Конструкция пола по грунту.1 — Бетонная подготовка;2 — Гидро- газоизоляция;3 и 4 — Теплоизоляция;5 — Стяжка пола с системой «теплый пол»;6 и 7 — Чистовой пол;8 — Разделительный кромочный слой. |
Полы по грунту представляют собой многослойную конструкцию, Рис.4. Пройдемся по этим слоям снизу вверх:
- На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
- По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
- Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
- На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
- На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
- На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
- Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см2). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
- На стяжку монтируют чистовой пол.
Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.
Вариант — бетонный пол по грунту без бетонной подготовки
Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.
В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, пленку толщиной 0,4 — 2 мм., которую укладывают прямо на грунтовую подушку.
Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку. Полимерную пленку гидроизоляции в этом случае укладывают поверх слоя утеплителя.
Следует отметить, что в жилых помещениях утепление пола обязательно.
Пол по грунту с сухой сборной стяжкой
В полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей.
Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.
Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале, а также во влажных помещениях — ванной, котельной.
Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.5):
| Рис.5. Пол по грунту с сухой сборной стяжкой в частном доме. |
1 — Половое покрытие — паркет, ламинат или линолеум.
2 — Клей для стыков паркета и ламината.
3 — Стандартная подложка под покрытие пола.
4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.
5 — Клей для сборки стяжки.
6 — Выравнивающая засыпка — кварцевый или керамзитовый песок.
7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т.п.).
8 — Утепление трубы пористо-волокнистыми матами или пенополиэтиленовыми гильзами.
9 — Защитный металлический кожух.
10 — Дюбель разжимной.
11 — Гидроизоляция — полиэтиленовая пленка.
12 — Бетонное армированное основание из бетона класса В15.
13 — Грунт основания.
Устройство примыкания пола к наружной стене показано на Рис. 6.
| Рис.6. Примыкание к наружной стене пола по грунту. |
Позиции на рис.6 следующие:1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.3-4. Клей и грунтовка для паркета, или стандартная подложка.5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.6. Водно-дисперсионный клей для сборки стяжки.7. Влагоизоляция — полиэтиленовая пленка.8. Кварцевый песок.9. Бетонное основание — армированная стяжка из бетона класса В15.10. Прокладка разделительная из гидроизоляционного рулонного материала.11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.12. Грунт основания.13. Плинтус.14. Саморез.15. Стена наружная.
Как уже упоминалось выше, грунтовая подушка в основании пола всегда имеет положительную температуру и сама по себе обладает определенными теплоизолирующими свойствами. Во многих случаях достаточно дополнительно уложить утеплитель полосой вдоль наружных стен (поз.11 на рис.6.) , чтобы получить требуемые параметры теплоизоляции для пола без напольного обогрева (без теплых полов).
Читайте: «Как правильно сделать сухую сборную стяжку пола в частном доме».
Деревянный пол на лагах по грунту
| Рис.5. Пол по грунту на столбиках |
Есть еще одна конструктивная схема пола — это деревянный пол по грунту на лагах, уложенных на столбики, Рис.5.
Позиции на Рис.5.:1-4 — Элементы чистового пола.5 — Сборная стяжка из листовых материалов.6-7 — Клей и саморезы для сборки стяжки.8 — Лага деревянная.9 — Прокладка деревянная выравнивающая.10 — Гидроизоляция.11 — Столбик кирпичный или бетонный.12 — Грунт основания.
Устройство пола на лагах по столбикам позволяет уменьшить высоту грунтовой подушки или вовсе отказаться от её устройства.
Подробно о полах без бетонной стяжки, на лагах читайте здесь.
Полы, грунты и фундаменты
Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.
Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, утеплив цоколь и подземную часть ленточного фундамента.
Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.
При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.
| В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола. |
Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь.О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.
Еще статьи на эту тему:Еще статьи на эту тему
domekonom.su
деформационный шов в монолитной плите, фундаментной плиты, деформационный шов в железобетонных конструкциях
Деформационные швы в бетоне
Деформационный шов – основная составляющая бетонных полов. Существует несколько видов деформационных швов.
Изоляционные швы располагаются вокруг колонны или около фундамента, потому что они помогают предотвратить деформацию от здания на пол. Такой шов прокладывается с помощью изоляционного материала около основания здания перед самой заливкой бетонной смесью.
Усадочные швы. Они помогают предупредить стяжку от тресканья в процессе затвердевания. В последствие такой результат дает трещину там, где нужно. Усадочные швы должны располагаться по осям колонн и соединятся с углами швов по периметру колонн. Области пола, которые образуют усадочные швы, должны быть квадратными. Длина такой области не может превышать ширину больше чем в 1,5 раза. Такие швы обязательно должны быть только прямыми без поворотов. Должны располагаться на одинаковом расстоянии ширины стяжки. Если существует вероятность ширины шва от 300-360 сантиметров, то посредине должен находиться продольный шов. Если бетонируется открытая площадка, то расстояние между швами должно быть около 3 метров. Главную цель, которую нужно перед собой поставить – это чем меньше область расположения, тем меньше вероятность растрескивание пола.
Как правило, швы нарезаются областями 6х6 и в таком же порядке кладутся на бетон. Швы должны занимать1/3 толщины стяжки. По причине этого бетон растрескается в то месте, в котором нужно. Трещины будут иметь шероховатость, что не даст вертикальному смещению, до тез пор, пока трещина не будет слишком широкой.
Вам могут быть интересны эти товары
Конструкционные швы. Располагаются там, где недавно была окончена работа по заливанию бетона. Поперек шва можно применять рейки. Они должны располагаться в глубине стяжки под четкими углами швов. Один конец рейки нужно смазать битумом, это позволяет перемещению в стяжке. Конструктивные швы выполняют те же функции что и усадочные. Необходимо, что конструкционный шов соединялся с усадочным швом.
Важно выполнять строго по техническим рекомендациям.
Деформационные швы в монолитной плите
При постройке монолитных конструкций очень сложно соблюдать все технические правила. Потому что резкие перепад температуры и осадка грунта влияет на образование трещин. В связи с такими проблемам монолитные конструкции разбивают на блоки сквозными деформационными швами.
Швы, которые дают трещины при определенных температурных влияниях, называются температурными. По высоте такие швы разделяют сооружение, которое находится над землей, на секции. Швы, в которые влияют осадки грунта, называются осадочными. Такой шов разделяет все здание по высоте, включая фундамент. Если возникает вероятность влияний обоих явлений, то использую температурно-осадочные швы. Обязательно расположение тех или иных швов, должно указываться на чертежах.
Рабочие швы располагаются на соединение ранее уложенным и свежеуложенным бетоном. Если есть такова возможность, то следует бетонную смесь укладывать непрерывно. Для фундаментов под машины, такое правило является обязательным техническим условием. Хотя обычно такое правило соблюдать очень сложно, и поэтому появляется неизбежность устройства рабочих швов. В рабочих швах, где соединяются поверхности друг другу, не должны перемещаться. Старые и новые участки как являются границей изменения направлений усадочных деформаций, поэтому появляются растягивающие усилия. Это определяет повышенное внимание и требования к областям стыка. В вертикальных зданиях швы должны располагаться перпендикулярно основанию. А в балках, прогонах и плитах – вертикально, потому что он ослабляет конструкцию.
При бетонировании колонн шов должен находиться сверху фундамента. Бетонирование балок и плит должно происходить в одно, и тоже время. Благодаря этому бетон не должен доводиться на 200-300 миллиметров до нижней грани плиты.
Если бетон еще не слишком затвердел, то можно сделать перерыв в работе. Если он находится на уровне раннего затвердевания, то нужно остерегаться тряски опалубки и на длине до 1 метра. Также в таком случаем категорически запрещено применение вибраторов. Если бетон уже имеет некую прочность (1-1,2 МПа), то основание возле соединения, можно заливать обычным способом. Чтобы сцепление нового бетона со старым было лучше, то между ними нужно убрать карбонатную пленку, которая получилась в прочесе соединения минералов цемента с углекислотой. После всего этого бетон хорошо отчищают, промывают воздухом и сверху накладывают раствор, толщина которого составляет 1,5-2 миллиметра. Расстояние между швами рассчитывается на основе технико-экономических расчетов.
Деформационный шов фундаментной плиты
Фундамент – неотъемлемая часть любого конструктивного строительства. Именно на него осуществляются все нагрузки, совокупность всех частей снования и вещей, которые находятся в нем. Но воздействие на прочность и долговечность конструкции осуществляют и динамические влияния. Деформационный шов в ленточном фундаменте выполняет функцию компенсирования температурной деформации материала, и еще воздействие осадок грунта, в том числе и сезонных. Поскольку само основание находится ниже уровня земли, то они подвергаются сейсмическим опасностям. Прочность и срок службы гидроизоляции зависит от правильности процесса выполнения «компенсатора». Он выполняет функцию сохранения материалов от влаги и устойчивость к водонепроницаемости. Ведь внешние покрытие реконструировать не сложно, а вот само основание фундамента составит некие проблемы. В большинстве случая это невозможно, и приводит к тому, что надо ремонтировать все здание.
Деформационные швы должны располагаться в нескольких местах. Их размеры, качество, и виды определяются в зависимости от типа фундамента и его площади. Обратите внимание на то, что такое место должно быть тщательно герметизировано. Иначе, если поверхность не герметизировать, то швы будут, наподобие ячейки, куда будет затекать влага. Еще стоит учитывать тот момент, что герметика должна обладать свойством эластичности.
Правила устройства. Швы должны располагаться по всей высоте фундамента. Размеры, виды и расстояния между ними определяются в зависимости от проектных расчетов. В то же время проектные расчеты зависят от площади здания и количества использованных материалов. Обычно расстояние между швами 115-30 метров – это для частных строений. Также расстояние зависит от грунта: для пучинистого – 15 метров, для слабопучинистого – 30 метров. Если стены состоят из древесины, то расстояние должно составлять 60-70 метров. Ширина шва при этом составляет 10 сантиметров. Например, если здание большое, то разрывы в фундаменте должны быть на границе областей дома, которые будут иметь разное назначение.
Шов выступает в роли разрыва в ленте фундамента. Этот разрыв должен заполняться утеплительными или гидроизоляционными материалами. Так же само и фундаментной плите их заполняют просмоленной паклей.
В зазор необходимо класть «подстилку», сверху которой будет располагаться деревянная рейка. Ее необходимо накрыть гидроизоляционными материалами и залить горячим битумом. Расстояние между рейками должно составлять 1-2 метра.
Между фундаментом и зазором образуется шов. В роли компенсатора может также играть толстый слой изолирующего материала.
Иногда есть такие причины, по которым шов можно не делать. Но на все это нужно иметь большой опыт работы и точный расчет. К таким причинам относится: если подвижки грунта в допуске, если шов будет располагаться по всей дине стены и если деформация совмещений не превышает предельных значений.
Деформационный шов в железобетонных конструкциях
С резкими перепадами температуры железобетонные конструкции имеют свойство укорачиваться или удлинятся. По причине укладки бетона обычно укорачиваются.
Если укладка бетона будет неравномерной, то поверхности могут сместиться в вертикальном направлении.
В основном к появлению трещин или разрушению здания могут привести резкие перепады температуры, усадки бетона, а также осадки фундамента.
Деформационные блоки – это деление всей конструкции на секции с помощью температурно-осадочных свойств. Если расстояние между температурно-осадочными швами, когда температура достигает +40 градусов, не выходит за пределы, то на появление трещин 3-й категории температура и осадка не влияет.
Если здание одноэтажное, то расстояние между швами можно увеличивать на 20%, в зависимости от стандартных. Если же расположение связей находятся по краям блока, то работа с температурно-осадочными швами является работой с сплошными конструкциями.
Температурно-усадочные швы необходимо располагать над землей части здания (начиная от кровли и заканчивая верхом фундамента). Ширина температурно-усадочных швов должна составлять 2-3 сантиметра, в зависимости от резких температурных перепадов. Усадочные швы должны находиться между областями зданий на разной высоте. Такие швы можно также укладывать при помощи вкладного пролета из плит и балок. Осадочный шов выполняет одновременно функции температурно-усадочного шва.
| Если эта страница Вам понравилась, посоветуйте её: |
novamsk.ru

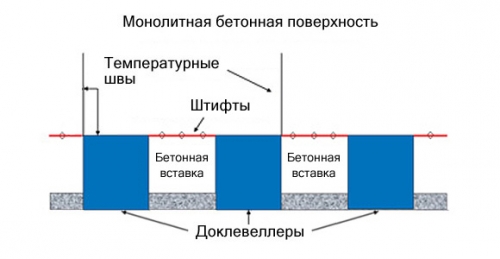

Температурные швы в бетоне и железобетонных конструкциях на улице
Поскольку сегодня цена всех строительных материалов постоянно увеличивается, необходимо думать о том, как делать по-настоящему качественные конструкции, чтобы потом не приходилось постоянно исправлять дефекты.
Не являются исключением и всевозможные бетонные конструкции – например, полы и отмостки вокруг здания. Если полы сделать неправильно, то они просто потрескаются, а это автоматом повлечет за собой деформацию финишного напольного покрытия.
Фото, на котором видно температурные линии в структуре бетонного пола
Что же касается отмостки, то она, по сути, отвечает за целостность и нормальное состояние фундаментной ленты. Если в отмостке появятся трещины, то туда будет проникать вода, которая в свою очередь попадет и в структуру фундамента. А это уже чревато серьезными последствиями.
Чтобы минимизировать риск образования трещин устраивается температурный шов в бетоне по СНИПу – с его наличием деформация маловероятна.
По сути, это своеобразные надрезы в структуре бетона, благодаря которым во время температурных перепадов бетон не трескается – так как ему как бы есть куда расширяться.
Правильно сделанная отмостка
На самом деле существует целая классификация защитных линий – и там есть не только температурные. Рассмотрим, какие они вообще бывают, а потом на примере монтажа полов и отмостки разберемся с тем, как устраиваются температурные швы в железобетонных конструкциях.
Виды швов в бетоне
Подробный обзор опубликован в таблице ниже.
| Тип швов
| Описание |
| 1. Усадочные.
| Это, по сути, временные линии, которые устраиваются в зданиях из монолитного бетона непосредственно во время процесса заливки смеси. Дело в том, что бетон при высыхании имеет свойство сжиматься, а из-за этого могут появиться трещины. А так получается, что смесь сжимается, все давление идет на пустотную линию, которая под таким «нажимом» расширяется.После застывания всей массы усадочный надрез заделывается. |
| 2. Осадочные и температурные линии.
| Тут все понятно из названия. Такие надрезы предохраняют здание от дефорамации во время усадки и от температурных колебаний. Осадочные линии располагаются на всех элементах здания и в фундаменте также. Температурные же делаются везде кроме фундамента.
|
| 3. Антисейсмические. | Эти линии как бы разделяют здание на отдельные секции, блоки. При этом в месте прохождения таких швов делаются двойные стены или стойки, что значительно повышает уровень устойчивости всей конструкции в целом. |
Такая вот классификация.
Обратите внимание на то, что устройство температурных швов в бетоне подразумевает их обязательную обработку – это не пустоты. Как правило, такие надрезы заделываются либо герметиками, либо специальными профилями или эластичными вставками. Если этого не сделать, то существенно ухудшается визуальный вид и, конечно, теряются теплоизоляционные качества конструкции.
Заполнения деформационной линии специальным профилем
Теперь можно перейти к тому, как именно делается подобная температурная защита.
Монтаж температурных швов
Как уже упоминалось, мы будем знакомиться с технологией на примере устройства бетонных полов и отмостки по периметру здания. Почему именно эти конструкции? Потому что в большинстве случаев именно их делают своими руками и с характерными ошибками (см.также статью «Сетка для бетона – виды и применение»).
А ошибки как раз и заключаются в том, что отсутствует защитная температурная линия.
Стяжка без защитных надрезов
Прежде чем начать – пару слов об особенностях данных конструкций, в каких случаях их нужно защищать подобной технологией.
| Тип конструкции | Особенности
|
| 1. Полы.
| Температурную защиту здесь актуально делать в той ситуации, когда имеется большая площадь помещения. Это обычно встречается в производственных зданиях, в складских ангарах и т.п. Кроме того надрезы нужно обязательно делать и по периметру колонн (если таковые имеются) в точках соприкосновения с полом. |
| 2. Отмостки. | Поскольку лента отмостки располагается на улице, то она естественно напрямую подвержена перепадам температуры. Соответственно, делать защитные швы в этой ситуации – обязательно. |
Обратите внимание на то, что устройство температурных швов в бетоне выполняется еще и в стенах. Причем даже в том случае, если они сделаны не из монолита, но и из обычных кирпичей или блоков.
Теперь можно приступать непосредственно к работе. Краткие инструкции по заливке пола и отмостки, в которых основное внимание будет уделено устройству швов.
Итак, начнем.
Защита отмостки
Заливка отмостки
Этот элемент дома делается примерно так:
- По периметру здания делается траншея глубиной примерно 15 см. При этом ее ширина должна быть не меньшей, чем выступ козырьков на крыше.
- Траншея засыпается щебнем, сверху камня прокладываются полосы рубероида.
- Монтируется каркас из арматуры.
Совет: прутья арматуры нужно обязательно вставить в стены дома. Для этого выполняется такая работа, как алмазное бурение отверстий в бетоне, в которые и вставляются концы арматуры.
- Заливается слой бетона с уклоном от стен.
Температурный шов делается как раз перед тем, как заливается бетонная смесь. Делается он по линии соединения стен и отмостки. Для того чтобы такие швы организовать – нужно всего лишь вставить между плоскостью стен и отмосткой не очень толстые доски.
Кроме того швы делаются и поперек отмостки – тем же способом (с помощью досок поставленных на ребро). При этом расстояние между температурными швами в железобетоне такого типа должно быть примерно 1,5 – 2 метра.
Опалубка для отмостки с учетом температурной защиты
Получается, что смесь зальет все пространство, кроме тех линий, где установлены доски. После того, как бетон застынет, доски снимаются, а щели заполняются либо герметиком, либо лентой из вспененного полиэтилена.
Здесь главное, проследить за тем, чтобы соединение между домом и отмосткой не получилось пустым – иначе в него будет проникать вода и соответственно толку от данной конструкции не будет никакого.
Перейдем теперь к устройству полов со швами.
Швы в бетонных полах
Порядок заливки бетонного пола рассматривать не будем, так как температурные швы на такой плоскости можно устроить уже после первичного застывания смеси.
Конечно, лучше это сделать до заливки, чтобы при высыхании бетона на поверхности не появились трещины, но, в принципе, это необязательно если делать защитные линии до того как бетон застыл на 100% . Как правило, полное застывание происходит за несколько недель – за это время можно успеть сделать швы, согласитесь.
Защитный надрез в бетоне
Итак, как делаются швы в стяжке.
- Определяются линии, по которым будет выполняться резка железобетона алмазными кругами. Расстояние между ними высчитывается по очень простой формуле – 25 умножаем на толщину стяжки, например, это будет 10 см. Соответственно расстояние между параллельными линиями должно быть около 2,5 метров.
- Болгаркой прорезаются швы, глубина которых должна быть равна примерно 1/3 от общей толщины стяжки. Что же касается ширины линий, то оптимальная цифра – максимум несколько сантиметров.
- Из швов с помощью кистей и пылесоса удаляется вся грязь и пыль, а затем все пространство грунтуется.
- После того, как грунтовка высохла, все прорезанное пространство заполняется мастикой, герметиком или каким-нибудь эластичным материалом. Кроме того существуют еще специальные профили, которые предназначены для закладки в такие швы.
Что мы получили в итоге, так это то, что теперь в случае расширения бетонной массы, деформация будет происходить на краях стяжки, по тем линиям, где проходят швы. В этих местах крайние линии бетона максимум немного потрескаются, но зато основное финишное покрытие пола останется абсолютно целым и невредимым.
Швы крупным планом
Что, конечно, сэкономит ваши деньги, так как не нужно будет тратиться на текущий ремонт.
Собственно на этом наш обзор данной технологии закончен, и теперь можно подвести итоги.
Вывод
Получается, что устраивать на улице и внутри помещения температурные швы в структуре бетона – это очень желательное мероприятие, в результате которого значительно продлевается общий срок службы всей конструкции в целом.
Выходит, что вложившись один раз в устройство таких деформационных швов в бетоне, вы еще и экономите на мелком текущем ремонте.
Мы с вами разобрались в том, какие бывают защитные деформационные швы и в том, как устраивается защита от воздействия разных температур. Надеемся, что инструкция пригодится вам на практике. Ну а если хотите узнать еще больше сведений по этой теме, то советуем просмотреть дополнительное видео в этой статье.
masterabetona.ru
Устройство полов по грунту: как правильно сделать
Содержание статьи
Для низких ростверков и ленточных фундаментов устройство бетонного пола по грунту позволяет сэкономить бюджет строительства и избавиться от подполья, выделений вредного радона. Пол по грунту является черновой стяжкой, не может служить финишным слоем, требует декорирования напольными покрытиями. Зато в пирог этой конструкции заложен утеплитель и гидроизоляция, снижаются эксплуатационные расходы на обогрев, и повышается эксплуатационный ресурс здания.
Пирог пола по грунту
Самым дешевым вариантом нижнего уровня после земляного пола, который в настоящее время нигде не используется, является пол по грунту. В строительных нормах СП 31-105 указано устройство полов по грунту с тремя минимальными слоями:
- щебеночная подсыпка толщиной 10 см минимум;
- пленка полиэтиленовая 0,15 мм;
- плита бетонная толщиной 10 см минимум.
Для обеспечения подвижности конструкции примыкание к стене организовывается через демпферный слой, решающий несколько задач:
- гашение вибраций и структурных шумов;
- отсутствие жесткой связи с элементами фундамента или цоколя во избежание разрушения;
- обеспечение воздушного зазора для компенсации линейных расширений материала.
Демпферная лента.
Во время возможных просадок и вспучивания грунтов основания плита пола по грунту свободно перемещается в вертикальном уровне, не разрушая цоколь, ростверк или МЗЛФ.
Необходимость остальных слоев пирога пола по грунту обусловлена улучшением эксплуатационных характеристик конструкции:
- подбетонка – стяжка из тощего (В7,5) бетона для обеспечения ровной поверхности при укладке рулонной гидроизоляции и герметизации стыков, защита материала от множественных проколов острыми краями щебня;
- теплоизоляция – ковер из экструдированного высокоплотного пенополистирола позволяет сохранить под зданием тепло недр, за счет этого полностью избавиться от морозного вспучивания, повысить эксплуатационный ресурс фундамента и снизить потери тепла в полах;
- арматурный пояс – воспринимает растягивающие нагрузки в нижнем уровне стяжки;
- контуры теплого пола – повышают комфортность проживания, снижают расходы на обогрев.
Пирог пола по грунту.
Важно! При использовании проволочных сеток для армирования стяжки и контуров теплого пола необходимо увеличить толщину конструкции – диаметр труб + 2 см.
Назначение пола по грунту
Бетонная стяжка необходима для обеспечения жесткого основания при монтаже напольных покрытий. Несущей конструкцией эта плита не является, запрещено опирание печей, лестниц и перегородок на пол по грунту. Однако изготовление фундамента под внутренними не несущими стенами обходится дорого, поэтому применяют следующую технологию:
- под перегородкой по всей длине изготавливается ребро жесткости;
- в верхнем слое утеплителя создается разрыв, в который укладывается арматурный каркас, связанный с сеткой пола по грунту.
Ребро жесткости пола по грунту под перегородкой.
Важно! Указанный вариант не пригоден для опирания внутренних лестниц из железобетона, стального проката.
В банях и душевых стяжка позволяет создать уклоны для самотечного удаления стоков. Другими способами это сделать сложнее и дороже.
Технология изготовления
Перед тем, как залить пол по грунту, необходимо подготовить основание и уложить все слои конструкции. Желательно укладывать смесь за один прием, использовать маяки и мелкую фракцию наполнителя бетона.
Подстилающий слой
Прежде, чем залить пол в помещениях жилища, следует учесть нюансы грунтов основания:
- несмотря на то, что полы по грунту создаются из бетона класса В12 и выше, они легко разрушаются при усадке почвы под ними, поэтому плодородный слой следует удалить полностью;
- подстилающий слой из нерудного материала необходимо уплотнять слоями по 15 см максимум виброплитой или ручной трамбовкой;
- песок обладает капиллярным всасыванием почвенных вод, применяется только при низком УГВ от 1,5 м;
- щебень можно использовать на влажной почве, так как в этом материале капиллярный подъем невозможен.
Для сокращения бюджета строительства и повышения качества проживания важно на начальном этапе спланировать уровень пола по грунту во всех комнатах здания с учетом требований:
- ступенька возле входной двери крайне неудобна в эксплуатации, напольное покрытие должно располагаться на одном уровне с порогом;
- запрещено опирать стяжку на выступающие относительно внутренних стен элементы цоколя или фундамента;
- при уплотнении песка запрещено проливать его водой, следует смачивать слой из лейки.
Совет! При ограниченном бюджете можно обойтись без подбетонки, выровняв щебеночный слой песком. В этом случае пленка, мембрана или рулонная гидроизоляция не будет порвана камнями щебня. Однако поверхность подстилающего слоя в этом случае необходимо пролить цементным молочком для образования корки, для удобства герметизации швов гидроизоляции.
Подбетонка и гидроизоляция
Основным требованием к гидроизоляционному слою является его непрерывность. Поэтому возникают проблемы:
- рулонные битумные материалы (Бикрост, Технониколь) и полимерные пленки сложно уложить по грунту как следует, так как при хождении по ним в дальнейшем стыки расходятся;
- тяжелые мембраны EPDM имеют крупный формат, укладываются без стыков, но стоят очень дорого.
Поэтому вначале заливается подбетонка толщиной 5 – 10 см, обеспечивающая жесткое ровное основание для наклеивания полиэтиленовой пленки или наплавления битумного материала.
Важно! Подбетонку так же запрещено жестко связывать с элементами фундамента или цоколя. Этот слой не нужно армировать, можно применять тощие бетоны с минимальным содержанием цемента.
Недостаточно знать, как правильно сделать пол по грунту, важно разместить слои пирога конструкции относительно друг друга в нужном порядке:
- многие индивидуальные застройщики укладывают на подбетонку или на подстилающий слой утеплитель и укрывают его гидроизоляцией сверху;
- или дублируют пленку под утеплителем и поверх него, повышая расход бюджета строительства.
Оба варианта никаких преимуществ не обеспечивают, так как мембрана, пленка или рулонный материал должны предотвратить намокание экструдированного пенополистирола и верхней стяжки почвенной влагой, которая может быть и в парообразном состоянии.
В нормальных условиях (постоянное отопление) температура под бетонной плитой и утеплителем всегда ниже, чем в помещении. Поэтому проникновение избыточно влажного воздуха из помещения внутрь пола по грунту невозможно согласно законам физики. Пароизоляция внутри этой конструкции не нужна и даже вредна.
Важно! Битумные рулонные материалы наплавляются на подбетонку в два слоя с нахлестом 15 см минимум перпендикулярно друг другу. Пленки приклеиваются в два слоя в любом направлении. Мембрана ЕПДМ монтируется в один слой.
Подробнее: Гидроизоляция пола по грунту.
Утеплитель и демпферный слой
Пол по грунту выполняет функции перекрытия, но не имеет жесткого защемления по периметру. Поэтому изоляционные свойства этой технологии по умолчанию выше, чем в перекрытиях по лагам и у плит ПБ, ПК:
- нижний слой утеплителя снижает или полностью ликвидирует теплопотери в узлах примыкания с цоколем;
- плавающая стяжка отсекается от стен демпферным слоем, структурные шумы и вибрации не передаются в помещение;
- качество бетонной поверхности выше, чем у плит, не нужна заделка швов и выравнивающая стяжка;
- отсутствует подполье, соответственно и вредные накопления газа радона из земли;
Важно! Демпферным слоем обычно служит специальная лента или полосы пенополистирола. Лентой оклеивается периметр цоколя или фундамента. Полосы утеплителя устанавливаются на ребро впритык к стенам по всей высоте пирога стяжки, начиная от подошвы подбетонки.
Толщина теплоизоляционного материала зависит от региона эксплуатации, составляет 5 – 15 см. плиты пенополистирола укладываются вразбежку, стыки заполняются монтажной пеной.
Коммуникации и армирование
Построенный по указанной технологии пол по грунту является плавающей плитой. Поэтому перед укладкой смеси необходимо завести в помещения стояки инженерных систем – отопление, ХВС/ГВС, канализацию. Электрика и газовая линия разводятся на этапе отделки, заземление – в зависимости от конкретного проекта здания.
Совет! Ремонтопригодность узлов ввода коммуникаций по умолчанию нулевая. Поэтому ее увеличивают укладкой стояков внутрь труб большего диаметра, из которых в случае необходимости забившуюся канализацию или проржавевшую трубу водоснабжения можно вытащить для замены, не разрушая стяжку.
Чтобы сделанный собственными силами теплый пол имел запас надежности при возможных перепланировках, конструкция часто армируется в нижней трети. Для этого оптимально подходят сетки проволочные Вр, соответствующие ГОСТ 6727, выпускающиеся в рулонах и картах.
Армирование производится в один слой, нахлест составляет минимум одну ячейку, сетки укладываются для обеспечения нижнего защитного слоя на бетонные или пластиковые прокладки.
Подробнее: Как армировать пол по грунту.
Укладка смеси и уход за бетоном
Оптимальным вариантом является бетонирование стяжки в один прием смесью, которая делается на заводе, и доставляется в пятно застройки миксером. Основная сложность при укладке бетона заключается в невозможности хождения по проволочной сетке. Поэтому применяются варианты заливки:
- трапы – в ячейки сетки устанавливаются подходящие по формату прокладки (куски кирпича, куски бруса), на которые опираются доски, по мере продвижения они переставляются на новое место;
- «дорожки» – поскольку заливку начинают от дальних к дверному проему углов, бетон насыпают по ходу движения мастера к рабочему месту, сетка внутри бетона получает необходимую жесткость, по получившимся тропинкам можно ходить без смешения арматуры на соседних участках.
Укладка бетона с трапа.
Установка маяков повышает производительность и качество стяжки. В зависимости от толщины слоя применяются штукатурные маяки или профиль для систем ГКЛ.
Важно! Если в проект заложен теплый пол, его контуры укладываются поверх проволочных сеток перед заливкой. При этом толщина стяжки автоматически увеличивается. Включать обогрев можно только после набора прочности конструкционным материалом 70%.
Нюансы технологии
Согласно технологии перегородки должны опираться на собственный фундамент. Для лестничных маршей и тяжелых отопительных приборов заливаются плиты или ростверки по сваям. Однако индивидуальные застройщики эти технологии часто нарушают, возводя легкие перегородки на полах по грунту. В этом случае конструкцию следует заранее усилить ребрами жесткости в сторону грунта:
- в местах прохождения перегородки создается разрыв в утеплителе;
- в получившуюся полость устанавливается арматурный каркас по аналогии с ленточным фундаментом.
Если толщина теплоизоляционного слоя недостаточна, основание под ребром жесткости дополнительно заглубляется на 20 – 40 см. Это позволяет обеспечить непрерывность слоя утеплителя и исключить мостики холода.
Таким образом, бюджет пола по грунту можно корректировать на этапе проектирования в зависимости от имеющихся средств и геологических условий. Все работы доступны для самостоятельного исполнения для домашнего мастера с минимальным опытом строительства.
Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.Хорошая реклама
Самое читаемое
masterskayapola.ru
какими бывают и как выполняются?
Бетонные основания являются наиболее долговечными, надежными и прочными. Однако бетон — капризный материал при формировании конструкций, поверхностей и их эксплуатации. Нагрузки, действующие на материал и в материале, которые имеют разные причины, приводят к растрескиванию монолитной поверхности. Так происходит, если вовремя не принять меры по созданию компенсационных разрезов, которые препятствуют подобным явлениям.
Что такое компенсационный шов?
Это целенаправленное фрагментирование бетонного основания (пол, стена, кровля и пр.), которое ослабляет действие внешних и внутренних сил (напряжений), ведущих к неконтролируемому деформированию и разрушению монолита бетона на всю его глубину. Подобные деформации могут стать причиной снижения показателей характеристик зданий. Компенсационный разрез реагирует и демпфирует изменения геометрии бетонной плиты, состоящей из нескольких независимых фрагментов. Такие швы являются серьезным фактором обеспечения надежности и долговечности сооружений.
Вернуться к оглавлениюНеобходимость устройства
Конструкционные элементы построек связаны и постоянно взаимодействуют между собой на фоне того, что здания изменяют геометрические размеры под воздействием перемен в температурно-влажностном режиме эксплуатации, усадки каркаса, осадки твердеющих бетонных монолитов. Все это вызывает напряжения в узлах единой конструкции сооружения, хотя часто подобные изменения геометрии элементов визуально незаметны. Создание разрезов способствует равномерному распределению дополнительно возникающих нагрузок (сил, напряжений) путем компенсации изменений геометрических размеров (расширения, сжатия, скручивания, сдвигания, сгибания и пр.) материала, возникших из-за факторов, действующих на бетон (или в бетоне).
Нагрузки влияют на сооружения всегда, но без сформированных компенсационных швов они влекут за собой ухудшение характеристик фундаментов, возникновение трещин, проявления деформаций конструкций, увеличение внутренних напряжений, сокращение длительности эксплуатации и пр. К примеру, нагрев/охлаждение стен приводит к незначительному изменению их размеров, что в свою очередь создает в материале напряжения. Больше габариты стен — больше и напряжения.
Они вызывают трещинообразование (в стяжках бетона, внутренней отделке), передаются через жестко связанный каркас перекрытиям, балкам, лестницам, фундаменту и пр. Минимальный сдвиг положения стены в очаге напряжения немедленно создаст угрозу целостности жесткой конструкции постройки. Длительность воздействий, их величины могут даже стать причиной разрушения каркаса сооружения. Подвижки и сезонные пучения грунтов также проявляются как фактор разрушения отмосток, если в них не предусмотрены температурные разрезы.
Вернуться к оглавлениюКакими бывают компенсационные швы?
Виды и назначение швов в бетоне.Характер нагрузок, которые должны компенсировать разрезы — основной признак их классификации. Они подразделяются на неподвижные (условно) — технологические и усадочные, а также на осадочные, изоляционные и температурные, деформационные. Перерывы в работах с бетоном сопровождаются формированием технологических разрывов, когда подушка материала, отлитая ранее, примыкает к грани нового участка монолита.
Усадочные разрезы путем фрагментирования плиты ослабляют напряжения растягивания в твердеющем материале, что способствует проходу трещин ниже разреза без выхода на ее поверхность либо проходу разлома по шву. Они компенсируют деформацию и усадку при неравномерной потере влаги разными участками стяжки. Наружными температурными разрезами здания разделяются на секции, что защищает от деформаций, вызванных изменением температуры бетона.
Часто их комплексируют со швами, задача которых — компенсация вертикальных сдвигов в отдельных частях сооружений из-за неравномерности осадки грунтов под постройкой. Деформационные швы разгружают монтажные стыки конструкционных элементов от деформаций скручивания, поперечных и продольных напряжений. Их формируют в местах примыканий пола к колоннам, лестничным маршам, пандусам, бордюрному камню, на изломах плоскостей материала, участках ступенчатого перепада высоты стяжек и пр.
Изоляционные швы обязательно создаются на стыке пола со стенами, лестницами, колоннами и пр. Их задача — пресечение передачи деформаций (температурных, усадочных и пр.) от каркаса сооружения на стяжку пола. Такое разъединение препятствует прохождению ударных звуковых волн внутрь помещений через стяжку и обратно. Температурные швы формируются для компенсации движения грунтов и зданий относительно отмостки. Ее фрагментирование и эластичная привязка к фундаменту обеспечивают демпфирование нагрузок.
Вернуться к оглавлениюКак выполняются?
Используется два метода формирования швов с использованием алмазных или абразивных кругов:
- монтажный — когда на стадии заливки бетон разделяется на фрагменты с использованием закладываемых на всю глубину плиты демпфирующих материалов (стекло, брус, полимерные ленты, пластиковая вагонка и пр.), которые могут удаляться из шва или оставаться в нем;
- разрезание — когда твердеющая бетонная плита прорезается на фиксированную глубину, а сформированные швы заделываются полимерными герметиками, мастиками, закрываются специальными конструкциями или оставляются незаполненными. Шаг (ширина полосы) нарезки определяется следующим образом: высота стяжки (в см) умножается на коэффициент «24». Результат — шаг обустройства швов (в см).
Они делаются идеально прямыми, допускается их пересечение только под прямым углом. Вместе с тем стыки рассечений не должны в плане формировать букву «Т». Когда невозможно исключить в плане пересечение швов в виде треугольника, фигуру делают равносторонней. Минимальная ширина швов 0,6 см, которая зависит от высоты слоя искусственного камня. По влажному бетону резка может проводиться уже через 12 — 72 часа после укладки (зависит от температуры воздуха), однако следует исключать ситуацию, когда бетон окончательно высох, и прорезанный край материала осыпается.
Глубина сечений составляет 1/4 — 1/2 высоты плиты. Площадь пола внутри помещений считается неделимой (до 30 м2), когда соотношение сторон такого «прямоугольника» не больше 1:1,5. Большие площадки разделяются усадочными швами на подобные или меньшие по площади участки. Когда монолит имеет длину от 25 м и более, его обязательно пересекают швами. Если дорожки твердеющего материала имеют ширину 3 метра и больше, делаются продольные швы.
На открытых для осадков плитах прорезы делаются с шагом 3 м, а максимальная площадь цельного куска не более 9 м2. Монолиты дорожек (коридоров) рассекаются поперечными швами с шагом до 6 м (обычный шаг — удвоенная ширина укладки материала), а Г-образные повороты фрагментируются на прямоугольники (квадраты). Также прорези разделяют напольные покрытия из различных материалов, основания в помещениях по дверным проемам, места перепада высоты стяжек.
Подобные швы, как и те, что оказываются под паркетной доской, не заполняются, а на открытом воздухе герметизируются. Разрезы плит пола, опоясывающие колонны, должны быть в плане квадратами, углы которых располагаются против плоских граней колонн (квадрат, образованный швами, поворачивается на 45 град. относительно граней колонны). Конструкционная целостность рассеченных оснований обеспечивается специальными системами, помещаемыми в швы или накладываемыми на них. Это профили из металла и уплотнители.
В отмостках пристеночные швы заполняются рубероидом, битумом или герметиком. Отмостка подразделяется на участки по 2 – 2,5 метра, которые пересекаются швами (перпендикулярными стене) на всю глубину заливки бетона. Такой разделитель формируется доской (несъемная опалубка), укладываемой на ребро так, чтобы верхний ее край совпадал с поверхностью опалубки. Доски (толщина до 3 см) обрабатываются горячим битумом, септиком. Также используются специальные ленты из винила толщиной до 15 мм. Затем опалубка бетонируется.
Вернуться к оглавлениюКомпенсационный шов в стяжке
Схема расположения разных видов швов стяжки.Рисунок разрезов, которыми разделяется стяжка, зависит от площади и конфигурации помещения. Пристенные швы имеют глубину на всю высоту стяжки. Их заполняют эластичными прокладками толщиной до 10 мм, силиконом. Также плиты заливки перерезаются на уровне дверных проемов и коридоров, но не на всю высоту материала. Аналогичным образом ее необходимо отделять от лестничного марша.
Если площадь помещения больше 30 м2 или если в нем есть Г-образные участки, она фрагментируется на прямоугольные (квадратные) составляющие со стороной не длиннее 6-ти метров. Установленные в помещении колонны также обособляются разрезами (в форме квадрата) у их основания. Когда стяжка содержит армирование, прорезание делается по границам листов арматурного каркаса.
В середине монолита рассечения обычно привязываются, например, к габаритам плитки, укладываемой на пол (шов должен проходить между ними). В теплых полах стяжка разрезается по границам полей тепловыделяющих элементов. Глубина прорезания определяется ее высотой, а также она зависит от наличия греющих труб в полу. В таких случаях массив бетона рассекается на 1/3 — 1/2 его толщины.
Вернуться к оглавлениюЗаключение
Компенсационные швы являются необходимой составляющей формирования каркасов сооружений из бетона и обязательно обустраиваются при создании стяжек. Правильное применение швов — гарантия длительной и надежной эксплуатации зданий, сохранения эстетичности внутреннего декора.
kladembeton.ru
Заделка швов в бетонных полах
Устройство стяжки пола является одним из важных этапов при ремонте. Бетон является прочным и надежным материалом, но, тем не менее, уязвимым перед динамическими нагрузками, перепадами температуры, агрессивным химическим воздействием и водой. Чтобы стяжка не разрушалась и служила надежно и долго, рекомендуется уделить особое внимание нарезке и заделке швов в бетонных полах.
Содержание:
- Необходимость нарезки швов в бетоне
- Классификация деформационных швов
- Общие правила нарезки швов
- Способы герметизации швов
- Заделка швов герметизирующей мастикой
Необходимость нарезки швов в бетоне
Любой пол состоит из покрытия и основания, в качестве которого, чаще всего, обустраивают бетонную стяжку. Бетон по своей структуре является очень хрупким материалом, не способным к пластическим деформациям. После приложения к стяжке нагрузки, которая превышает её прочностные характеристики, материал не способен деформироваться без разрушения, как, к примеру, в случае с пластмассой или прочим пластичным материалом, а будет растрескиваться, как стекло.
Также растрескивание наблюдается под воздействием внутренних напряжений в бетонном полу, что вызваны перепадами температур и усадочными деформациями при твердении стяжки. Для ограничения растрескивания пола и контроля появления в бетонной стяжке трещин рекомендуется нарезать деформационные швы.
Классификация деформационных швов
В устройстве бетонных полов самым ответственным мероприятием является правильное сооружение деформационных швов в полу. Существуют три вида деформационных швов в бетонном полу: изоляционные, усадочные и конструкционные.
Изоляционные швы
Конструкции дома в процессе его эксплуатации подвергаются разным деформациям. Причин, которые вызывают эти деформации, достаточно много. Это воздействия факторов внешней среды, подвижки грунта, температурные воздействия. Чтобы избежать передачи подобных деформаций от фундамента и стен на бетонный пол в местах, где стяжка соприкасается с другими конструкциями – колоннами, стенами, фундаментами под оборудование, нужно устраивать изоляционные швы на толщину стяжки.
Шов изоляционного типа позволит полу работать независимо от прочих конструктивных элементов здания. Бетон в процессе твердения даёт усадку, уменьшаясь в объёме, и если стяжка будет иметь с фиксированным объектом жесткое сцепление, и не будет изоляционных швов, то она треснет с большой долей вероятности.
Изоляционные швы устраивают вокруг фундаментов и колонн, а также вдоль стен с целью исключения передачи деформаций от конструкций дома на стяжку пола. Швы данного типа создаются путём прокладки вдоль конструкций здания изоляционного материала перед заливкой бетона. Изоляционный материал должен без разрушения воспринимать пластические деформации, то есть быть сжимаемым. Важно, чтобы такой изоляционный материал на поверхность стяжки не выступал.
Обычно толщина шва достигает 10 миллиметров. Изоляционные швы могут иметь форму круга или квадрата. Квадратный шов необходимо развёрнуть на 45 градусов вокруг колонны, чтобы образовался прямой шов напротив угла колонны. Если через шов, что не предназначен для мест с большой нагрузкой, будет передвигаться техника, рекомендуется здесь утолщать стяжку на 25%.
При заливке бетона вокруг колонн устанавливается опалубка по линии шва. После убирают опалубку и укладывают на её место изоляционный материал нужной толщины. Оставшийся между колонной и швом промежуток заливают бетонным раствором и заглаживают. Также швы в бетонном полу вокруг колонн вы можете нарезать в затвердевшем бетоне ромбами, вырезая на всю глубину стяжки и заполняя изоляционным материалом.
Усадочные швы
Бетонная стяжка неравномерно сохнет сверху вниз. Верхняя часть пола сильнее высыхает и усаживается, чем нижняя. Стяжка пытается завернуться, после чего края становятся выше центра. В результате возникают в бетоне внутренние напряжения, которые приводят к образованию трещин. Чтобы избежать хаотичного трещинообразования, в стяжке нарезают усадочные швы.
Усадочные швы позволяют в стяжке создать прямые плоскости слабины. По мере стремления к заворачиванию и высыханию бетона швы будут слегка открываться, а трещины станут образоваться не хаотично, а в заданном месте. Усадочные швы можно сделать путем вставки швоформирующих реек, пока бетон еще остается пластичным, или путем нарезки швов после окончания обработки бетона.
Деформационные усадочные швы необходимо делать по осям колонн и после этого стыковать с углами швов, идущих по периметру колонн. Расстояние до шва от колонны не должно превышать толщину стяжки в 24-36 раз. В проходах усадочные швы должны располагаться на расстоянии, что равняется ширине стяжки. Дорожки, что имеют ширину больше 300-360 сантиметров, должны иметь в центре продольный шов.
Карты пола, образуемыми усадочными швами, по возможности должны быть квадратными, избегая L-образных и вытянутых карт, а также ответвлений, как показано на фото швов в бетонном полу. Длина карты не должна быть больше ширины больше чем в полтора раза. Чем меньше карта пола, тем меньшей будет вероятность хаотичного растрескивания бетонной стяжки, но важно также не переборщить.
Усадочные швы нужно создавать и на наружных углах, так как в противном случае трещины могут пойти от углов. Участок стяжки с слишком острыми углами растрескается с большой долей вероятности. По возможности избегайте таких углов. Если это невозможно, убедитесь, что основание хорошо утрамбовано, и нарежьте швы в местах, где образование трещин наиболее вероятно. Иногда, чтобы хорошо закрыть трещины на наружных и острых углах, стяжку дополнительно укрепляют стальной арматурой.
Конструкционные швы
Редко бывает так, что вся процедура заливки бетонного пола ведется без перерывов, длительность которых не более 1 суток. Это возможно лишь в комнатах с небольшой площадью и при условии, что бетонная смесь передается бесперебойно. Обычно же заливку ведут со значительными технологическими перерывами. Уложенный бетон за это время успевает набрать некую прочность. В местах соприкосновения стяжек с разными сроками укладки полезно нарезать конструкционные швы.
Устраивают конструкционные швы в тех местах, где вы закончили дневную работу по укладке бетона. Их выполняют по возможности на расстоянии около 1,5 метра от прочих швов в бетонном полу, которые располагаются параллельно им. Форма краев стяжки для конструкционных швов обычно изготовляется по принципу шип в паз.
Если конструкционный шов оказался там, где не желательны изоляционные и усадочные швы, то вы можете использовать шпалы, что положены поперек шва. Рейки стоит располагать под правильными углами ко шву в середине глубины бетонной стяжки.
Общие правила нарезки швов
Чтобы получить прочную бетонную стяжку, износостойкую, устойчивую к разнообразным механическим нагрузкам и негативным воздействиям, рекомендуется использовать высококлассные материалы, вовремя и профессионально нарезать деформационные швы. Существуют общие правила нарезки швов в бетонном полу, с которыми вам будет полезно ознакомиться:
- Время нарезки. Швы необходимо нарезать непосредственно после укладки бетона, либо после того, как он наберет нужную прочность, чтобы не повредится лезвием, но до возможности возникновения произвольных трещин. При влажной нарезке подобные условия возникают примерно через 4-12 часов после финишной обработки бетона. Хотя также возможна нарезка швов через сутки при определенных условиях. На сухом бетоне нарезку швов следует производить как можно быстрее, пока не стали осыпаться края швов.
- Пробный шов. Рабочий должен проделать пробный шов через пару часов после начала твердения бетонного раствора. Если частицы заполнителя при нарезке пробного шва вываливаются из бетона, то еще рано начинать нарезку. А пора, когда лезвие разрезает вместе с бетоном зёрна заполнителя.
- Инструменты и оборудование. Расположение каждого шва принято намечать по натянутой верёвке мелом. В качестве ориентира для процедуры нарезки используется линейка, к примеру, доска шириной хотя бы 4 сантиметра. Швы в свежеуложенном бетоне можно сделать специальным резчиком, а в сухом бетонном полу швы пропиливаются. При нарезке швов вы должны всегда иметь под рукой запасное оборудование, если основное поломается.
- Технология нарезки. В жаркую погоду или при опасности растрескивания иногда рекомендуется нарезать каждый третий шов перед нарезкой промежуточных. Обычно швы нарезают в той последовательности, в какой был уложен бетон. Швы следует нарезать на глубину близко 1/4 - 1/3 толщины бетонной стяжки. Швы, что сделаны по свежеуложенному бетону специальными резчиками, могут иметь несколько меньшую глубину. Обычно интервал нарезки выбирают в пределах результата умножения толщины стяжки на 24-36. На 10-сантиметровой стяжке швы режут на расстоянии 240 – 360 сантиметров друг от друга. Для бетона со значительной усадкой предпочтительнее делать интервал нарезки ближе к показателю в 240 сантиметров. Исключите Т-образное пересечение нарезаемых швов, что провоцирует образование трещин, проходящих через такой пересекаемый шов.
Способы герметизации швов
Герметизация швов позволяет защитить швы от проникновения агрессивных сред и воды, а также от засорения. Герметизация щелей на бетонных полах позволяет укрепить стяжку и предохранить её от механических сколов на стыках, препятствует разрывам, проколам, а также истиранию. Особенно это важно, если вы планируете класть на бетонный пол керамическую плитку, так как при негерметичных швах в покрытии появляются трещины, что приводит к быстрому разрушению плиточного покрытия.
Для герметизации деформационных швов применяются разные материалы:
- Уплотнительный жгут. Эффективный метод герметизации деформационных швов в бетонном полу состоит в укладке уплотнительного жгута из вспененного полиэстера. Этот материал является достаточно практичным в применении и сохраняет высокую эластичность даже при низких температурах.
- Герметик для швов бетонного пола. Очень популярным вариантом является использование всевозможных герметизирующих мастик. После отверждения материал стает эластичным и полностью изолирует швы от воды. Поверхность, где щели были обработаны герметиком, также не будет источником возникновения пыли.
- Гидрошпонки. Еще один способ – использование уплотнительного материала на основе ПВХ, резины или полиэтилена. В качестве такого материала используются профилированные ленты под названием гидрошпонки, изготовленные из полимерных материалов, которые при заливке бетонного раствора укладываются внутрь деформационного шва.
- Профили для деформационных швов. Последним способом устройства деформационных швов в бетонном полу является использование профиля для деформационных швов, который состоит из морозостойкой резины и алюминиевых или стальных направляющих. Уплотнительная резина не пропускает грязь и влагу внутрь шва. Установка подобных профилей позволяет уменьшить действия нагрузок на стяжку и предотвратить растрескивание бетонного пола. Такие профили бывают встроенными и накладными.
Заделка швов герметизирующей мастикой
В строительной практике используются разные виды герметиков. Они отличаются количеством компонентов – бывают одно- и двухкомпонентными, а также химической природой. Самыми распространенными являются полиуретановые, акриловые и латексные материалы. Наилучшими показателями по прочности, относительному удлинению, стойкости и долговечности обладают полиуретановые герметики.
Давайте рассмотрим процедуру герметизации деформационных швов в бетонном полу с помощью двухкомпонентного герметика:
- Подготовка инструментов и материалов. Прежде чем приступить к герметизации необходимо подготовить: герметическую мастику, кисть для нанесения грунтовочного состава, треугольный узкий шпатель для разравнивания слоя герметика, грунтовку глубокого проникновения, что укрепляет подложку, рамочный пистолет для выдавливания в щель герметика.
- Подготовка основания. Основание должно быть сухим, крепким, без признаков грибкового поражения, очищенным от пыли, любых сыпучих материалов, масла, грязи, ржавчины, жира, старой краски или прочих веществ, незакрепленных частиц, что могут повлиять на сцепление. Поэтому перед герметизацией деформационного шва его нужно очистить от мусора и пыли путем продувки потоком сжатого воздуха, посредством механической очистки пескоструиванием или щеткой, а затем обработать праймером. Применяя компрессор, следует убедиться, что он в шве не оставляет масляную пленку. Узкий шов лучше слегка расширить перед нанесением герметика. Для укрепления оснований нужно предварительно обработать концентрированной грунтовкой.
- Замешивание герметика. Если вы используете двухкомпонентный состав, перемешайте пасту с отвердителем до получения однородной массы на протяжении 3-5 минут. Нельзя нарушать дозировку компонентов, которая указана в инструкции, потому что уменьшение количества отвердителя провоцирует недоотверждение герметика, а его увеличение чревато получением жесткого герметика. Для увеличения текучести можно разбавить состав растворителем (бензин, уайт-спирит) в количестве 80 грамм на 1 килограмм композиции.
- Нанесение герметика. Нанесите герметик при помощи пистолета по всей длине шва равномерным слоем, затем разровняйте полосу герметика шпателем вровень с бетонным полом, как показано на видео о швах в бетонном полу. Для получения ровного и красивого шва можно перед разглаживанием шпатель смочить в мыльном растворе. Излишек герметика удалите. Жизнеспособность подобного герметика составляет близко 40 минут при температуре 20 градусов выше нуля. Когда состав потеряет свою жизнеспособность, что проявляется в способности размазываться по поверхности, рекомендуется на загерметизированную трещину нанести слой цемента или песка, который имеет толщину 1-2 миллиметра. Время набора прочности герметиком — 5 - 7 суток. При проведении работы внутри помещения и после её завершения необходимо тщательно проветрить помещение.
Кроме того, особая эластичность подобного герметика позволяет использовать его и для ремонтной герметизации бетонного пола – трещин и отверстий в полах и бетонных плитах, а также для ремонта трещин на дорожных полотнах. Состав выдерживает температурные колебания от 50 градусов ниже нуля до плюс 60 градусов Цельсия, что позволяет его применять с успехом для работ по бетону снаружи помещений.
strport.ru
