Компоновка плиты перекрытия – ПК 56-15. Конструкция пола. Расчетная схема и расчетное сечение плиты. Назначение классов бетона и арматуры. Плита перекрытия пустотная чертеж
Плиты перекрытия своими руками. Чертеж
Плиты перекрытия предназначены для разделения здания на уровни (этажи). Если плиты расположены между этажами, то это перекрытие, если над последним этажом, то покрытие. Разница заключается только в несущей способности. К данным строительным конструкциям предъявляются повышенные требования к прочности и надежности, так как они являются основными несущими элементами и воспринимают нагрузку от всего этажа, включая полы, перегородки, оборудование, мебель и временные нагрузки.
Плиты перекрытия могут быть:
- в зависимости от материала: железобетонные, бетонные, деревянные, металлические, комбинированные;
- от способа выполнения сборные или монолитные;
Тот или иной тип плит перекрытия применяется в зависимости от конструктивной особенности здания, максимальной нагрузки на перекрытие и способа монтажа. Дальше мы разберем, как сделать перекрытие своими руками.
Пример расчета монолитной плиты перекрытия
Прежде, чем приступить к изготовлению плиты, желательно сделать ее расчет. Дальше будет выполнен пример расчета плиты междуэтажного перекрытия на прогиб.
Исходные данные для расчета
Размер здания с монолитным перекрытием возьмем размером 6х6 м разделенными по центру внутренними стенами (пролет 3м). Толщину перекрытия примем 160 мм, при этом рабочая высота сечения перекрытия будет 13 см. Для изготовления плиты будет использоваться бетон класса В20 (Rb=117кг/см2, Rbtn=14.3кг/см2, Eb=3.1*10^5 кг/см2) и стальная арматура А-500С (Rs=4500кг/см2, Ea=2.0*10^6 кг/см2).
Сбор нагрузок на перекрытие
Нагрузка на перекрытие будет состоять из веса: плиты перекрытия (в нашем случаи 160 мм), цементной стяжки толщиной 30 мм, керамической плитки, нормативного веса перегородок и полезной нагрузки. Все данные сведены в таблице ниже с учетом коэффициентов.
Расчет плиты по деформациям на прогиб
Схема работы перекрытия:
Теперь нам нужно подобрать сечение арматуры, для этого определим максимальный момент:
и коэффициент Aо при ширине участка плиты b=1(м):
Требуемая площадь сечения арматуры будет равна:
Поэтому для армирования 1 погонного метра плиты перекрытия можно применить 5 стержней диаметром 8 мм с шагом 200 мм. Площадь сечения арматуры при этом будет As=2,51см2.
Мы подошли в плотную к расчету плиты по деформациям на прогиб. С исходных данных нам известно, что постоянная нагрузка на перекрытие равна 0.63тн/м² ивременная нагрузка на перекрытие равна 0.2тн/м².
Вычисляем максимальный момент от действия длительной нагрузки:
И максимальный момент от действия кратковременной нагрузки:
Находим коэффициент, учитывающий вид нагрузки и схему нагружения S=5/48 – для балок с постоянной равномерно распределенной нагрузкой (табл. 31, «Руководствопо проектированию бетонных и железобетонных конструкций из тяжелого бетона»). y’=y=0 (табл. 29 «Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона»).
Коэффициент для определения: k1кр ; k1дл ; k2дл.
Считаем кривизну оси при одновременном действии кратковременных, длительных и постоянных нагрузок:
Теперь осталось нам определить максимальный прогиб в середине пролета:
Условие выполняется, значит принятое нами армирование Ø8 A-500С с шагом 200 мм верно!
Монолитные плиты перекрытия для гаража
Даже такие строительные конструкции, как плиты перекрытия можно изготовить своими руками. Давайте рассмотрим устройство перекрытия для гаража. Перекрывать мы будем пролет длинной 4300 мм, поэтому плиты будут изготавливаться 4500 мм. С каждой стороны плита будет опираться на кирпичную стену по 100 мм.
Материалы для изготовления плиты
Как сделать плиты перекрытия своими руками? Для изготовления плиты нам понадобится:
- профнастил Н75/750 х 4500 мм, он будет использоваться в качестве съемной опалубки;
- деревянные доски высотой 150 мм и толщиной 25 – 30 мм;
- арматура диаметром 16 мм;
- сетка с ячейкой 100х100 диаметром 5 мм;
- стяжка диаметром 8 мм, 2 штуки на одну плиту;
- бетон класса В20.
Процесс изготовления плиты своими руками
Лист профнастила укладывается жесткое основание. Под лист нужно уложить поперечины (деревянные доски, 4 шт). Устраиваем опалубку из досок по периметру листа.
Укладываем арматуру в каждый лоток листа (5 шт). Защитный слой бетона должен быть 25-30 мм. К этим же прутам арматуры крепим петли (4 шт) для транспортировки плиты (в нашем случае поднятия ее на высоту уровня перекрытия гаража). В верхней части плиты укладываем сетку, которая тоже должна быть защищена слоем бетона 30 мм.
Для того, чтобы лист профнастила хорошо отставал от бетона его нужно смазать маслом (отработкой) или же покрыть полиэтиленовой пленкой. Расход бетона на одну плиту будет 0.4 м3. Бетон готовится в гравитационной бетономешалке, заливается и утрамбовывается вибратором. Извлекать плиту можно только через 7 дней, когда бетон наберет 70% прочности.
Также возможен вариант устройства перекрытия прямо на стенах. Укладываются листы профнастила, выполняется армирование и устраивается опалубка. Бетон поднимается краном в бадье и заливается сплошным слоем. Под перекрытие нужно установить подпорки на время набора прочности бетона. Такой способ будет более затратным, так листы профнастила остаются в перекрытии.
Сколько стоит изготовить плиту перекрытия?
Сейчас посчитаем затраты на изготовления плит общей площадью 29 м2 и высотой 150 мм. Затраты на бетон — 335 $, цена профнастила Н75 – 400 $, арматура – 235 $, услуги крана 135 $. В итоге получаем сумму 970 $. Такая стоимость будет если изготавливать плиту прямо на гараже, то есть профнасти остается под бетонным перекрытием.
Если же плиты перекрытия своими руками делать на земле, то стоимость перекрытия будет несколько дешевле, убираем стоимость листов профнастила. Итого получится 705 $.
Сборно-монолитные перекрытия (СМП) своими руками
СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.
Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.
Состав СМП ТЖБС
Сборно-монолитные перекрытия включают:
- балки двутаврового сечения, изготовленные из напряженного бетона;
- блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
- армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.
Преимущества СМП ТЖБС
- Высокая несущая способность, до 1000 кг/м2.
- Отказ от выполнения монолитного пояса.
- Высокая тепло- и звукоизоляция.
- Возможность укладки в пустотах инженерных коммуникаций.
- Низкий расход материалов на один квадратный метр перекрытия.
- Возможность монтажа перекрытия своими руками.
Технология монтажа СМП
1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.
2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.
3. Укладка многопустотных блоков между балками.
4. Фиксация крайних балок кладкой.
5. Укладка армирующей сетки на всю площадь перекрытия.
6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.
Варианты устройства полов по сборно-монолитному перекрытию
На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.
Линолеумный пол
- Песчаный слой толщиной 30 мм.
- Мягкая древесноволокнистая плита толщиной 12 мм.
- Гидроизоляции из рубероида.
- Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
- Выравнивающий слой полимерцемента толщиной 8 мм.
- ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.
Паркетный пол
- Слой песка толщиной 30 мм.
- Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
- Доска паркетная 20 мм.
Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).
Монолитная плита перекрытия своими руками для дома
Плиты, использующиеся в домах, как правило, изготавливаются из железобетона. Это типовые готовые заводские конструкции, которые нужно только правильно положить в процессе строительства. Они обладают неплохими эксплуатационными свойствами, но есть вариант с лучшими характеристиками. Это монолитная плита перекрытия, и ее вполне можно изготовить самостоятельно, не заказывая у строительных компаний. Такая плита не только на порядок превосходит обычные железобетонные, но и не требует особых навыков или специализированного сложного оборудования для ее изготовления.
По сравнению с типовыми железобетонными плитами, выпускаемыми на заводах, монолитное перекрытие обладает несколькими преимуществами:
- Конструкция не будет иметь швов, что добавляет ей прочности, поскольку нагрузка на фундамент распределяется равномерно, по всей поверхности. Таким образом, повышается общая долговечность и безопасность здания.
- Монолитная заливка дает возможность экспериментировать с планировкой в доме, так как опирается она непосредственно на колонны. Можно создавать различные углы и закоулки, под которые достаточно сложно было бы подобрать отдельные плиты перекрытия. Это открывает широкий простор для дизайнерских идей.

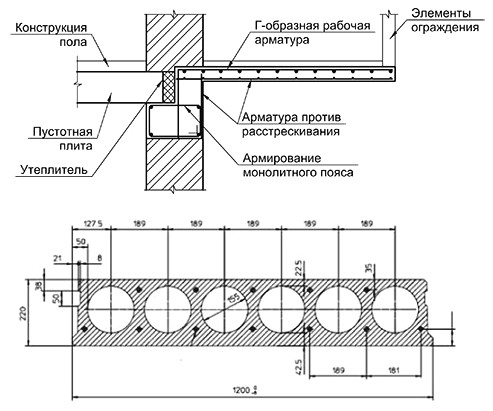

- Наконец, монолитная конструкция позволяет оборудовать безопасный балкон без какой-либо дополнительной опоры. Создание балкона — пункт не обязательный, но многим хочется иметь его в загородном доме, так почему бы не сделать это.
Можно создать монолитную плиту перекрытия своими руками, не нанимая бригаду рабочих и не используя сложное оборудование. Достаточно делать все поэтапно, аккуратно и с соблюдением техники безопасности. Кроме того, нужно выбрать качественные материалы для своего сооружения.
Технология устройства монолитной плиты перекрытия
Для того чтобы сделать монолитную плиту, понадобится чертеж. Любое строительство начинается со схемы и вычислений. Лучше сделать заказ в строительном бюро, доверив расчеты профессионалам. Результат подскажет, какими должны быть правильные размеры подходящей для строительства плиты, какую усиливающую арматуру для нее выбрать и какой бетон из существующих марок лучше использовать. Можно попробовать выполнить все необходимые расчеты самостоятельно, в интернете существуют схемы, по которым выполняется эта операция. Обычный загородный дом, как правило, имеет пролет не более 7 метров, для чего подходит плита со стандартными размерами и толщиной от 180 до 200 мм, это наиболее часто использующийся размер.
Для изготовления новой монолитной плиты понадобятся следующие материалы:
- Стальная арматура, имеющая диаметр 10, либо, как вариант, 12 мм и гибочное приспособление для нее.
- Бетон с маркировкой М 350. Также можно сделать бетонный раствор самостоятельно, смешав песок, цемент и щебенку.
- Опалубка и опоры для ее поддержки, понадобится одна опора на квадратный метр.
- Пластиковые подставки под усиливающую арматуру для фиксации.
Процесс заливания обязательно включает в себя несколько пунктов, которые выполняются последовательно:
- Если имеющийся пролет здания значительно больше стандартных 7 метров или выполняемый проект однозначно подразумевает опору на колонны, придется совершить расчет плиты перекрытия.
- Первый шаг — поставить опалубку для начала работ.
- Плита армируется стальными прутьями, из которых собирается каркас.
- Заливается бетон.
- С помощью глубинного вибратора производится уплотнение для усиления прочности.
После того, как высота стен достигла необходимого уровня, можно приступать к созданию плиты перекрытия.
Установка опалубки
Обычную опалубку, используемую в строительстве, иногда называют палубой, и именно она понадобиться, чтобы создать плиту. Можно просто арендовать готовую, съемную, которая сделана из металла или пластика. Также можно без труда сделать ее самостоятельно из досок или фанерных листов. Конечно, аренда гораздо проще, поскольку опалубка съемная и разборная, а значит, ее легко можно будет убрать. Кроме того, она имеет телескопическое устройство, что позволяет регулировать высоту.
Для создания опалубки вручную нужно взять листы фанеры или доски. Конструкции из досок нужно хорошо сбивать, тщательно подгоняя деревянные части. Если остались щели и отверстия, нужно использовать гидроизоляционную пленку, обернув ею опалубку.
Как установить опалубку?
- Сначала нужно соорудить вертикальные опоры. Если это арендованная опалубка, то их роль выполняют металлические стойки с телескопической системой регулировки высоты. Можно взять деревянные бревна. Расстояние между используемыми стойками составляет один метр. Стойки должны быть удалены от стены, как минимум, на расстояние 20 см.
- Поверх установленных стоек кладутся ригели — это специальные продольные брусья, необходимые для удерживания опалубки.
- На ригелях будет располагаться палуба из фанеры, устойчивой к влаге. Горизонтальная балка должна плотно упираться в находящуюся рядом стену, не оставляя при этом отверстий.
- Верхний край используемой конструкции должен совпадать с имеющимся верхним краем стены, поэтому следует отрегулировать высоту стоек до приемлемого уровня.
- Расположение и точную горизонтальность нужно проверить при помощи строительного нивелира.
В некоторых случаях опалубку для удобства застилают пленкой с гидроизоляционными свойствами или смазывают автомобильным маслом, если она сделана из металла. Делается это, чтобы облегчить снятие опалубки и сделать поверхность получаемой бетонной плиты ровнее. Телескопические арендованные стойки предпочтительнее, чем самодельные деревянные, поскольку они способны выдерживать значительный вес — до 2 тонн, не ломаются, на них не появляются трещины, как это может произойти с самодельными опорами. Временная аренда подобных стоек обходится примерно в 3 у. е. на один квадрат.

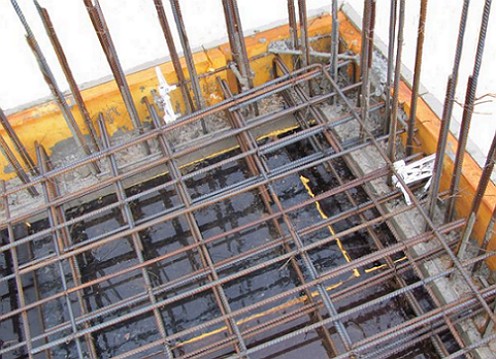

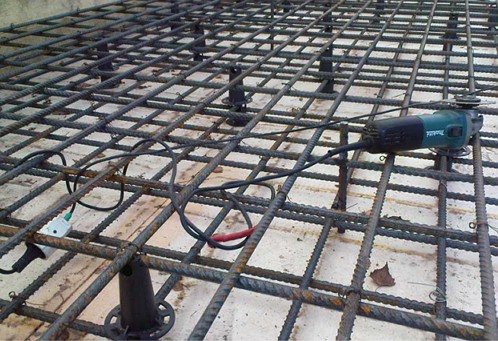

Армирование плиты
Когда металлическая или самодельная опалубка установлена, в ней нужно связать каркас из сеток арматуры. Для этого используются прочные стальные прутья маркировкой А-500С. Размер одной ячейки получившей сетки должен быть около 200 мм. Прутья соединяются при помощи проволоки. Обычно длины прута не хватает на все пространство, поэтому приходится соединять несколько штук. Чтобы сетка была прочной, надо складывать пруты внахлест не менее 40 мм.
Сетка обязательно должна накладываться на стены, норма для кирпичных сооружений — 150 мм и более, для стен, выполненных из газобетона — не меньше 250 мм. Между торчащими торцами расставленных стержней и установленной опалубкой должно оставаться расстояние в 25 мм.

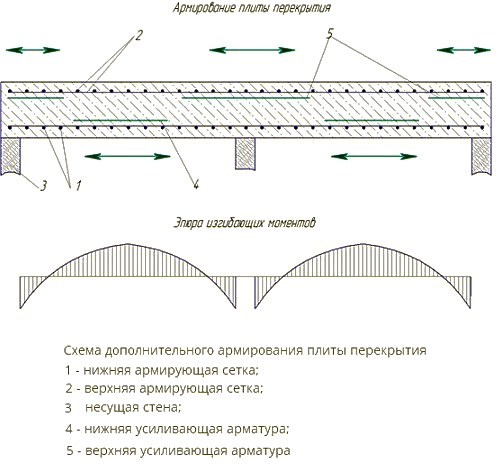

Дополнительное усиление будущей плиты последовательно производится с помощью прочного каркаса из арматуры. Сетки делается две, та, что находится внизу, аккуратно располагается на расстоянии 20-25 мм от края снизу, другая сетка, верхняя — помещается ниже на 20-25 мм от верхнего края плиты.
Под нижнюю плитку кладутся фиксаторы из пластмассы, чтобы удерживать ее на нужном расстоянии. Они располагаются с шагом в 1 метр, в тех точках, где находится пересечение прутьев каркаса.
Общая толщина предварительно рассчитывается в соотношении 1:30, где первая цифра означает толщину будущего изделия, а вторая — длину пролета. К примеру, если стандартный пролет составляет 6 метров, то ширина плиты будет ровно 200 мм. Так как укрепляющие сетки расположены на некотором расстоянии от краев плиты, то нужно их разделить, между ними должен быть промежуток в 120-130 мм.
Фиксаторы-подставки нужны, чтобы развести выложенные арматурные сетки в каркасе на расстояние друг от друга. Размер верхних полок фиксатора должен составлять 350 мм, при этом вертикальный размер составляет 120 мм, шаг расположения составляет 1 метр, фиксирующие элементы расставляются в шахматном порядке, поочередно.
Торцевой фиксирующий элемент в конструкции устанавливается с постоянным шагом в 400 мм, непосредственно в торцах каркаса. С его помощью плита будет опираться на стену.
Соединитель сеток нужен, чтобы две сетки принимали нагрузку как единое целое армирующее устройство. Шаг при установке должен составлять 400 мм, а переходя в зону опирания, нужно сократить его до 200 мм.
Заливка плиты
Оптимальный вариант — приобретать подходящий бетон на заводе, у профессиональных компаний, занимающихся изготовлением товаров для строительства. Это во многом облегчает поставленную задачу. Кроме того, если аккуратно заливать бетон равномерно и с миксера, поверхность плиты получится гладкой и очень ровной. А вот заливка вручную потребует неизбежного перерыва на время приготовления новой порции строительного раствора, соответственно, затвердевание пойдет неравномерно, что грозит дефектами готовой плиты. Лучше выполнять заливку ровным слоем, примерно в 200 мм, действуя без промедлений.
Перед тем, как выполнять заливку бетоном, необходимо не забыть установить в опалубку специальные технические короба, предназначенные для создания дымоходов или вентиляции. После заливки нужно использовать специальный глубинный вибратор для бетона. Это сделает структуру плиты более прочной, так она получится надежной и качественной. Затем нужно набраться терпения и оставить залитую поверхность высыхать и набирать прочность в течение периода в 28 дней.
За формирующейся поверхностью нужно тщательно следить в первую неделю после заливки и смачивать ее простой водой, но при этом только увлажнять, а не обильно заливать. Опалубку можно аккуратно снимать с плиты спустя месяц после заливки. После этого новая монолитная плита будет полностью готова.
Общая стоимость материалов и приспособлений, необходимых для получения монолитной плиты перекрытия, как правило, учитывает расходы на усиливающую арматуру, возможную аренду опалубки, покупку бетона и краткосрочную аренду строительного миксера, а также глубинного вибратора. По средним подсчетам получается примерно 45-55 у.е. на один квадрат возведенного перекрытия.
dekormyhome.ru

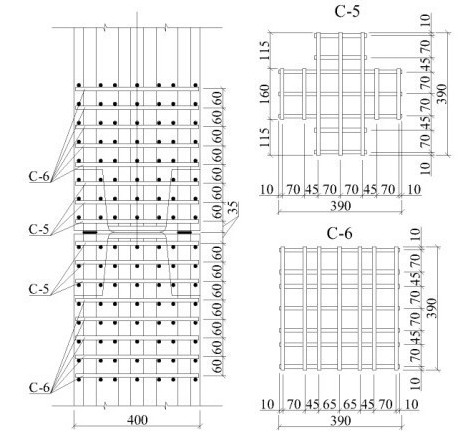

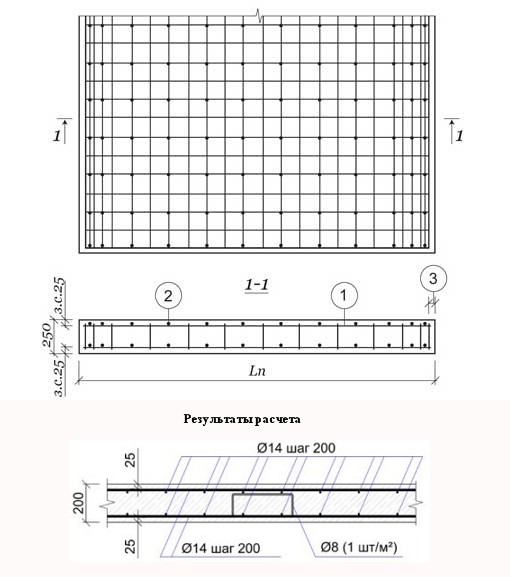

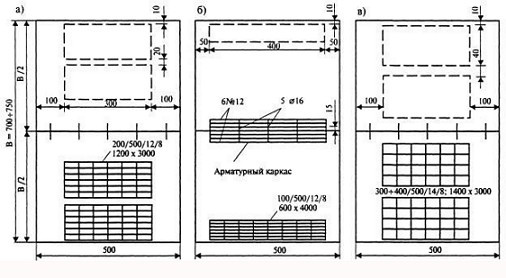

Армирование плиты перекрытия: чертежи, схемы
В современном частном строительстве активно применяется армирование плиты перекрытия.
По сравнению с использованием монолитных железобетонных плит, самостоятельное армирование имеет ряд преимуществ.
Такое перекрытие можно смонтировать самостоятельно, тогда как для монтажа заводской плиты (полнотелой, пустотной или многопустотной) требуется тяжелая строительная техника.
Еще одно преимущество – с помощью данной технологии можно создавать перекрытия для помещения нестандартной формы, в-третьих – таким же способом делаются лестничные ступени и арочные перемычки.
Характеристики и требования к армированию

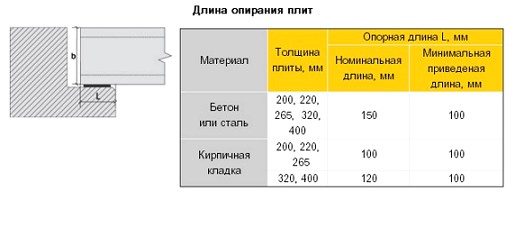

Требования к опиранию плиты:
- перекрытия рекомендуется устанавливать на сейсмические армопояса;
- сейсмические армопояса с плитами соединяются механическим способом с помощью сварки;
- для устройства армопояса применяется бетон класса В15 и выше;
- сейсмические армопояса устанавливаются во всю ширину стены.
Помимо всего прочего, армирование монолитной плиты перекрытия усиливает тепло- и звукоизоляционные характеристики постройки и ускоряет процесс возведения зданий.
Благодаря небольшой массе железобетонного перекрытия понижается нагрузка на основу, увеличивается пожаробезопасность.
Армированные плиты неприхотливы к влиянию окружающей среды, выдерживают большой запас прочности, но при этом требуют квалифицированного подхода при проектировании и возведении.
Видео:
Все виды армированных плит можно применять для покрытия жилых строений, в которых есть стены из кирпича, ячеистобетонных и крупных блоков.
Железобетонные перекрытия также подходят для зданий с уровнем влажности, не превышающим 60%.
Требования к арматуре:
- Согласно СНИП, можно использовать арматуру класса А400С или горячекатаную из стали марок 25 Г2С, 35 ГС;
- Диаметр прутов 8-16 мм;
- Основная нагрузка приходится на нижний сегмент плиты. Поэтому для верхнего армирования можно использовать арматуру меньшего диаметра. Исключение составляют участки в местах опирания, в этом случае усиливается верхняя часть монолита;
- При большом расстоянии между пролетами, а также при укладке плиты на колонны, требуется поперечное армирование;
- По СНИП поперечное армирование выполняется арматурой класса А240С;
- Для связывания арматуры используется вязальная проволока, ячейки делаются в зависимости от назначения перекрытия. Вся сетка должна быть изготовлена из арматуры одного диаметра. При использовании покупных изделий выбирайте сетки с металлическими прутами с диаметром от 8 мм и расстоянием между прутками 0,4 м и меньше.
Класс бетона зависит от параметров монолита. Как правило, применяется бетон классов В15, В20 и В25.
Помимо этого учитывается еще морозостойкость и водонепроницаемость. Для жилых отапливаемых домов используется марка бетона с морозостойкостью F50, водонепроницаемость не учитывается.
Для перекрытий с балконом параметры бетона зависят от климатического района. На фото показаны варианты армирования.
Фото:
Расчет перекрытия
Для того чтобы плита не деформировалась во время эксплуатации, необходимо придерживаться требований СНИП, также нужен чертеж и точный расчет характеристик перекрытия.
Обычно чертеж представлен в виде квадратов определенного размера (с расположением прутов). Кроме этого, на чертеж наносятся места дополнительного армирования.
Существует программное обеспечение, с помощью которого можно рассчитать размеры плиты. Но в этом случае не обращают внимания на строительные материалы.
Поэтому в сложных случаях для получения точных цифр лучше обратиться к проектировщикам.
Чтобы самостоятельно произвести расчет прочности перекрытия, учитываются нагрузки на монолит и прочность арматуры. Последний параметр должен быть выше, чем нагрузки на монолит.
Расчет нагрузки на 1 м² монолита производится на основе таких характеристик, как собственный вес плиты и временная нагрузка на нее. В качестве примера возьмем расчет жилого строения площадью 6х10 м.
Расстояние между балками – 2,5 м. Исходя из этих данных, можно осуществить расчет толщины монолита (по формуле L/35, где L – шаг между балками).
Значит, 2,5/35=0,071 м или 71 см. По СНИП временная нагрузка жилого дома – 150 кг, коэффициент запаса – 1,3. Расчет нагрузки от собственного веса плиты – толщина перекрытия умножается 2500.
Расчет армирования должен осуществляться согласно следующим нормам СНИП и технологическим требованиям:
- Для плиты, опирающейся на колонны без капителей, дополнительным армированием усиливают участки, расположенные над верхушками опор. Благодаря этой мере удастся избежать продавливания перекрытия в процессе эксплуатации;
- Согласно СНИП, расчет толщины плиты осуществляется от площади пролета. Обычно применяется соотношение 1:30. Если ширина перекрытия между несущими стенами равна 9 м, значит, толщина армированной плиты составляет 30 см. При необходимости уменьшить этот показатель, нужно усилить армированную конструкцию;
- Армирование в один слой возможно только при толщине перекрытия не более 15 см, если соблюдены все нормы СНИП и остальные нормативные условия проекта. Для плиты с большей толщиной арматуру укладывают в два слоя – вверху и внизу;

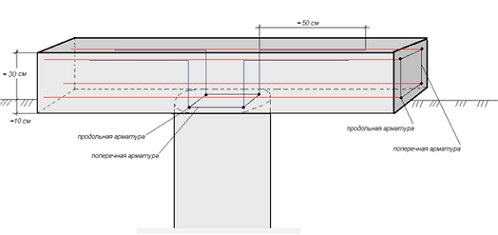

- По СНИП поперечное армирование выполняется в виде каркасов или хомутов;
- Заливка производится бетоном марки не ниже М200;
- Согласно СНИП дополнительное армирование необходимо на нижней сетке в центре монолита, на опорах, вокруг отверстий и в местах повышенной нагрузки. Для усиления используются отдельные прутья, длина которых составляет 40-150 см, в зависимости от нагрузки и ширины пролетов.
Армирование и заливка бетона
Первый этап – это установка опалубки. Можно использовать фабричную опалубку или изготовить самодельную, что обойдется гораздо дешевле.
Для опалубки потребуются доски 50х150 мм, брус и тонкая фанера. Изготовление опалубки для перекрытий можно увидеть на фото.
Порядок работ:
- Установите телескопические стойки рядами на расстоянии 1-1.2 м друг от друга;
- Поверх стоек уложите продольный, а потом поперечный брус;
- Сбейте брус вместе, поверх сетки настелите фанеру, закрепите ее и выровняйте нивелиром.
На готовую опалубку укладывается нижний ряд арматуры. Правильно расположить прутки поможет схема армирования плиты перекрытия. Непосредственно на опалубке размещается первый ряд арматуры.
Сетка укладывается не специальные подставки, чтобы по окончании работ между армирующим каркасом и опалубкой оказался слой бетона. Сетка скрепляется вязальной проволокой, сварку использовать нельзя.
Теперь нужно уложить второй ряд арматуры, для этого также используются специальные подставки. Концы арматуры должны лежать на несущих балках. Особенности укладки арматуры видно на фото.
Бетон смешивается в следующих пропорциях:
- песок – 2 ведра;
- щебень – 1 ведро;
- цемент- 1 ведро.
В бетономешалку помещаются все компоненты, потом доливается вода. Консистенция готового раствора должна напоминать сметану. Такой жидкий бетон равномерно заполнит всю опалубку.
Первый залитый слой нужно слегка пошевелить лопатой, это позволит удалить из бетонной массы пузырьки воздуха и заполнить все пустоты.
Далее заливается более густой бетон, оставляя примерно 1-2 см до верха плиты. Этот слой обрабатывается с помощью вибропресса.
После схватывания бетона устанавливаются маячки, потом производится окончательная заливка раствором без щебня (3 ведра песка, 1 ведро цемента). Вода доливается до средней густоты смеси.
До полного застывания бетон нужно регулярно смачивать водой. Чтобы поверхность не растрескалась, в жаркую погоду поверхность закрывается пленкой. Опалубка убирается не ранее, чем через 30 суток.
Процесс заливки бетона посмотрите на фото.
stoydiz.ru

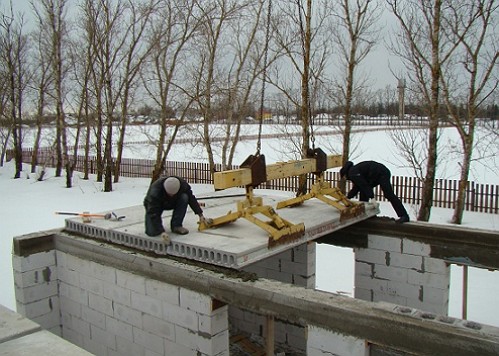

Инструкция по раскладке плит перекрытия
Перед тем как перейти к раскладке пустотных плиты, необходимо понимать какие бывают плиты и как их изготавливают.

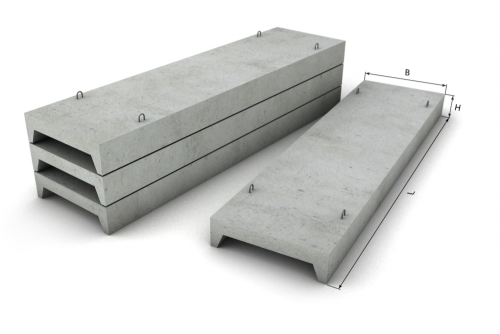

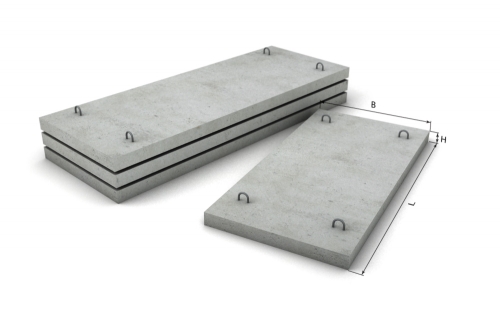

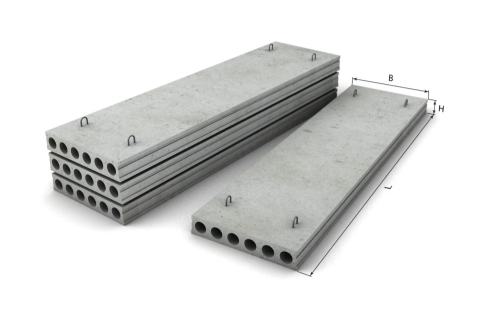

Какие плиты используют в частном домостроении:

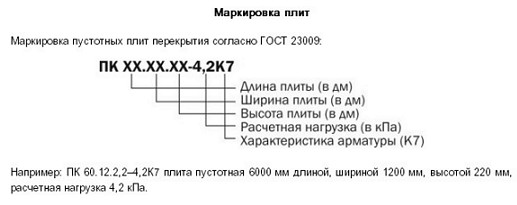

По номенклатуре ГОСТ существует много разновидностей и типов сборных плит для разных целей. Я не буду про все рассказывать, так как в этом нет потребности. При проектировании индивидуальных жилых домов мы в основном используем пустотные железобетонные плиты с маркировкой ПК и ПБ толщиной 220 мм.
Размеры сборных железобетонных плит перекрытия:
Ширина
Стандартная ширина плит ПК: 1000 мм, 1200 мм, 1500 мм. По гост есть и другая ширина, но мы рассматриваем только те плиты, которые легко купить у любого производителя.
Стандартная ширина плит ПБ: 1200 мм, 1500 мм.
Длина
Плиты ПК с шагом 300 мм по длине. Минимальная длина от 1,6 м (на практике от 2,4 м) до 7,2 м
Плиты ПБ выпускаются с шагом 100 мм. Длина от 2 и до 9 м при толщине 220 мм и до 12 метров при толщине плиты 300 мм.
Толщина
Для частного домостроения применяют плиты толщиной 220 мм. Существуют облегченные плиты с толщиной 140 мм, но их не так просто найти. Плиты ПБ более 9 метров выпускают с толщиной 300 мм.
расшифровка маркировка плиты: ПК-45-12-8
ПК — плита круглопустотная
45 — длина 45 дециметров или 4,5 метра
12 — ширина 12 дециметров или 1,2 метра.
8 — распределенная нагрузка на плиту без учета собственного веса 800 кг. на метр.
Нагрузка на плиты перекрытия:
Для частного домостроения применяют плиты с нагрузкой 800 кг на метр квадратный — обозначается цифрой 8 маркировке плиты. Плиты ПБ выпускаются также с нагрузкой 1250 кг на метр квадратный — цифра 12,5 в конце маркировки плиты
Обратите внимание нагрузка распределенная, а не точеная. Это значит на плиты мы не можем ставить тяжелые конструкции, которые имеют маленькую площадь опирания, но большой вес: колонны, тяжелое оборудование, тяжелые кирпичные камины и т.д.
Плиты ПК или ПБ? в чем отличия:
Данные типы плит отличаются способом изготовления. Плиты ПК заливаются в формы, а плиты ПБ изготавливаются безопалубочным методом, то есть без использования готовых форм. Отличается немного и армирование плит: в ПК используется арматура, в ПБ стальные канатики. Но это не влияет на несущую способность плиты. Высота плит одинаковая. Для индивидуального домостроения это 220 мм (бывает и 140 мм так называемые плиты ПНО).
Плиты с маркировкой ПК
Плиты круглопустотные, изготавливаются в формах. В форму устанавливается арматура и заливается бетоном, после затвердевания получившееся изделие извлекается.
форма для плит ПК
Так как размеры форм фиксированные, то выбирать плиты лучше по прайс-листу изготовителя. Многие наши заказчики думают, что плиты имеют фиксированную длину равную 6 метрам, но это не так. Плиты ПК имеют длину от 1,6 метра до 7,2 метров.
В прайс-листах продавцов мы увидим названия плита ПК 45-12-8. Это означает : плита круглопустотная длиной 4,5 метра, шириной 1,2 метра, выдерживает нагрузку 800 кг на 1 метр квадратный.
Плиты ПК у производителей могут быть записаны ПК, 1ПК, 2ПК — отличия в диаметре отверстий, но для частного дома нет большой разницы, какого диаметра будут отверстия, поэтому, выбирайте любые плиты, какие вам наиболее доступны. Также по ГОСТ есть разная нагрузка для таких плит, но на практике в основном это 800 кг/м.кв.
пример прайса плиты ПК
Плиты с маркировкой ПБ:
Плита без опалубочного формования. На всю длину цеха завода натягиваются канаты из металла, заливает бетоном более высокой марки, чем у плит ПК и после затвердевания нарезают, на плиты нужной длинны.
изготовление плиты ПБ
Такие плиты раньше стоили дороже, чем плиты ПК, так как необходимо дорогостоящее оборудование, но сейчас плиты ПБ стали стоить одинаково с плитами ПК, ведь производительность таких заводов намного выше, а самих заводов стало больше. Так как плиты режутся, то некоторые заводы осуществляют нарезку плит и под эркеры по вашим размерам. В своих проектах мы делаем пока раскладку из плит ПК, так как не во всех городах также просто купить плиты ПБ как в Екатеринбурге, Москве или других крупных городах, но в примечаниях прописываем, что возможна замена на плиты ПБ.
плиты ПБ пример прайса
Правила укладки пустотных плит перекрытия (как ПБ так и ПК):
- Плиты могут опираться только по двум сторонам. Допустимое боковое опирание плиты — 50мм, но лучше его избегать.
- У плит только нижнее рабочее армирование, поэтому недопустима точечная нагрузка (стойки и колонны нельзя ставить на плиту)
- Недопустимо опирание плиты на 3 стены. (На языке упрощенной теоретической механики: плита рассчитана как балка, и если посмотреть ее эпюру, то увидим самый большой изгиб в центре плиты, но если подставим третью стену под этим изгибом, то изменим эпюру и возникнет необходимость в верхнем рабочем армировании, которого нет в пустотных плитах)
- Минимальное опирание плиты 90 мм, максимальное 250 мм. Многие считают, что лучше опирать плиту на всю толщину стены, площадь опоры ведь получается больше, но в реальности, опирая плиту более 250 мм вы делаете только хуже. (На языке упрощенной теоретической механики: вместо «шарнира», вы получаете «заделку», появляется дополнительная сила, которая называется «момент» , она требует верхнего армирования, которое у пустотной плиты отсутствует, вернее отсутствует рабочее армирование и присутствует капельку конструктивного армирования)
Инструкция раскладки плит перекрытия
Некоторые правила из практики:
- Плиты умеют разную длину, но лучше использовать до 6 метров, тогда не потребуются для перевозки длинномеры. Длинномеры дороже и не к каждому участку могут подъехать.
- Если на участке газовая труба проходит поверху и расположена низко, лучше отказаться от плит перекрытия или поднимать газовую трубу, чтобы была возможность для подъезда строительной техники.
- Летом заказывайте плиты заранее. В разгар сезона могут быть очереди, вам придется ждать. В конце осени, зимой и в начале весны проблем нет -привозят, когда попросите.
- Планировку дома сразу разрабатывайте с учетом раскладки плит перекрытия еще на этапе эскиза, это позволит избежать множества монолитных участков.
Пример раскладки плит:
Раскладка плит перекрытия
Как не допустить ошибок при раскладке плит. Видео:Преимущества пустотных плит перед другими типами перекрытий:
— высокая скорость. Один этаж небольшого дома перекрывается за один день и можно вести кладку стен дальше.Для сравнения — монолитный бетон набирает марку 28 дней при температуре 20 градусов. Нагружать монолитное перекрытие понемногу можно раньше, но ждать все равно придется более 1 дня.
— огнестойкие (предел огнестойкости 1 час)
— перекрытия из сборных плит на 20-30% дешевле, чем монолитное перекрытие (но деревянные балки все-таки будут самым дешевым вариантом)
— низкая трудоемкость. Плиты привез и раскидал (не надо долго вязать каркасы).
— плита изготовлена на заводе, поэтому вам не надо следить за тем как связали арматурные каркасы и не надо приглашать квалифицированную бригаду монолитчиков, чтобы быть уверенным, что перекрытие выдержит нагрузку.
— плиты достаточно легкие и вполне подойдут для частного дома (вес 1 кв. метра сборной пустотной плиты примерно в два раза меньше веса 1 кв.м. монолитной железобетонной плиты той же толщины)
— высокая жесткость, прочность и долговечность, в сравнении с деревянными перекрытиями.
Недостатки сборных пустотных плиты:
— кривая поверхность плиты (необходимо делать натяжные или подвесные потолки, чтобы скрыть это).
— плиты штучный материал, поэтому между ними есть стыки или швы, которые невозможно заштукатурить на потолке.
— достаточно дорого стоят в сравнении с деревянным перекрытием (но дома с железобетонными перекрытиями быстрее и дороже продаются, чем с деревянными балками).

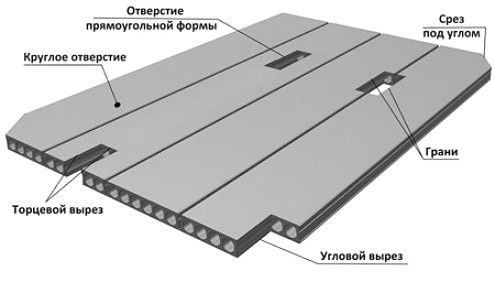

— в плитах нельзя вырезать отверстия. Для того чтобы выполнить отверстия необходимо устройство монолитных участков, а это дополнительное усложнение.
Готовые проекты домов с плитами перекрытия:
Проект двухэтажного дома с полноценным вторым этажом Д110
Проект двухэтажного дома с мансардным вторым этажом С118
Проект квадратного дома с мансардным этажом М142
homes66.ru
Плиты перекрытия: армирование
Учитывая относительно доступные цены на стройматериалы, большинство людей прибегают к самостоятельным постройкам. В частном домостроении возникает много вопросов по поводу строительства, в том числе касающиеся такого понятия, как плиты перекрытия. Армирование является неотъемлемой частью их сооружения. Как оно осуществляется и возможно ли его выполнить своими руками?
Преимущества конструкции
Есть несколько преимуществ, почему стоит выбрать именно ж/б плиты в качестве перекрытия конструкции:
- могут воспринимать большие нагрузки;
- относительно небольшая цена;
- простота самой конструкции;
- прочность и износостойкость;
- равномерное распределение нагрузки от всего перекрытия.
Ж/б плита является универсальным инструментом в строительстве зданий, ее размер можно подобрать под любые потребности, а с готовой продукцией все наоборот. Готовые перекрытия тяжело подобрать по соответствующему размеру нового здания. Работа с заготовкой смеси из цемента − обычное дело, и вопросов тут мало, а вот армирование плит перекрытий – задача сложнее. Перед тем как начинать делать плиту, нужно выполнить чертеж. Армирование плиты перекрытия без него выполнять не рекомендуется.
Главные вопросы будут раскрыты именно в чертеже:
- размеры плиты, исходя из планировки дома;
- толщина бетонной плиты;
- шаг сетки;
- места для усиления плиты;
- подходящая арматура;
- способ вязки.
Армирование пустотной плиты перекрытия: чертеж
Ж/б конструкции обладают прочностью и упругостью за счет сочетания двух элементов: бетон (имеет твердость камня) и металл (дает упругость изделию). Нагрузка в здании распространяется равномерно от одного железобетонного перекрытия к другому. Масса нагрузки составляет вес статический (зависит от тяжести самого строения) и динамический (меняется от массы предметов, количества людей, которые постоянно пребывают в здании).
Шаг стержней в плите
Перекрытие должно хорошо выдерживать нагрузку на изгиб, поэтому и упрочнение плит должно соответствовать всем расчетам. В плите должно быть две арматурные сетки (нижний ряд и верхний). Прутья армирования должны быть направлены вдоль и поперек пролета балки. Шаг арматуры для промышленных зданий выставляется после определения всех нагрузок и норм. Под шагом, имеется в виду одинаковое расстояние между прутьями арматуры для равномерного распределения всех нагрузок. В частном строительстве, если перекрытия изготавливаются самостоятельно, приемлемый шаг составляет 150-200 мм.
Армированная сетка закладывается в толщину плиты на 2,5-3 см от ее поверхности. Для плит можно использовать готовую сварную сетку или сделать самому – перевязать все стержни во всех пересечениях специальной вязальной проволокой. Во избежание разрывов арматурной связки, не рекомендуется самостоятельно варить стержни плиты перекрытия, так могут появиться сильные разрывы в месте скапливания напряжений. Этот вид скрепления арматуры используется в производственных масштабах, где сварная сетка проходит технологическую обработку для снятия напряжений.
Разделители арматуры
Между рядами арматурной сетки (нижним и верхним) необходимо установить фиксаторы. Это специальные разделители сетки армирования (вертикальные элементы), они нужны для равномерной установки сеток внутри плиты. Так можно выдержать одно расстояние между двумя сетками. Разделитель можно поставить любой – петля или изогнутый крюк, они тоже располагаются в конструкции с определенным шагом. Схематическое расположение арматуры представляются на чертеже. Все края плиты должны дополнительно содержать усиленную арматуру с Г-образными и П-образными элементами. В местах опоры плиты на балки – особенно.
Если плиты большие монолитные и опираются на балки по периметру, то и дополнительное усиление армированием делается по всему периметру. Нижняя часть испытывает растягивающее усилие, а верхняя, наоборот, только сжимающее. Лучше укреплять нижнюю арматуру (делать ее толще), так как основная нагрузка на растяжение концентрируется именно там. На стандартный пролет плит в 6 метров особые требования не предъявляются, если он больше этой величины (расстояние от одной опоры к другой), тогда нужно пересматривать требования к усилению арматуры (прочности бетонной плиты).
Если размер превышает 6 м, нужно произвести технический расчет всех нагрузок, и только после этого будет видно – армировать дополнительно плиту или нет. Обычно усиление идет в опорных точках плиты (усиление верхних слоев), а середина плиты укрепляется в нижнем слое арматурой.
Основные расчеты
Металлические прутья должны быть литыми (без разрывов). Если стержни состоят из двух частей, то нахлест считается по формуле – d*40. Величина d — диаметр арматуры. Если предположить, что он составляет 20 мм, нахлест равняется в этом случае 800 мм.
Для ж/б плит перекрытий используется стальная арматура класса A3. Рекомендуемый диаметр по нормам СНиПа от 8-14мм. После всех перерасчетов можно внести корректировки в план чертежа. По общим стандартам для устройства плит перекрытия до 6 м, рекомендуется принимать шаг арматуры 200 мм на 200 мм, толщину плиты брать также 200 мм. При этом верхняя сетка будет с диаметром прутьев 8 мм, а верхняя 12 мм.
Порядок работ по армированию
Все виды работ делятся на несколько последовательных этапов:
- Монтаж опалубки.
- Крепление арматуры и сетки.
- Заливка бетоном.
Первым делом нужно поставить опалубку. Для устройства опалубки есть свои требования: она не должна деформироваться при заливке бетоном, выдерживать общий вес плиты до полного застывания раствора. Нагрузка при этом огромна, слой бетона в 200 мм весит около 0,5 тонны, и это нагрузка только на 1 м2. Поэтому опалубка должна быть прочной и крепкой. Щитки опалубки можно делать из фанеры в 18-20 мм, а брус размером 100 на 100 мм использовать в качестве стоек, балок и ригелей. Отлично подойдет и профессиональная опалубка для заливки плит. Она уже рассчитана на большие нагрузки, в комплекте есть и телескопические стоечки, которые могут регулировать уровень обрешетки и выдерживать большой вес. Такое оборудование стоит дорого, и если стройка разовая, можно арендовать опалубки и стойки на фирмах или у других строительных организациях.
Схема опалубки есть в любой строительной литературе, но если выбор пал на профессиональную, там будет инструкция вместе с упаковкой. Какую опалубку вы выберете, по сути, не важно, главное проверить все поверхности на горизонтальность и выставить уровень с помощью нивелира, уровня или других приборов. Армирование плит. Перед началом армирования нужно положить на дно фиксирующие элементы − опоры из пластика для защитного слоя, их высота от 25 до 30 мм. Далее параллельно укладываются стержни с равным шагом. Потом устанавливается другой ряд под прямым углом в 90 градусов. При помощи проволоки вязальной связываются разделители сеток вместе с равным шагом. Дополнительно нужно армировать края перекрытий – усилить конструкцию. Поперечные и продольные стержни армирования укладываются последовательно на разделители и П-образные элементы усилений. Верхняя плоскость стержней арматуры должна проходить ниже уровня опалубки в среднем на 30 мм. Арматура в собранном виде должна выдержать вес человека, если каркас жесткий, то и деформаций не будет.
Заливка смеси
После окончания работ с армированием, можно приступать к завершению создания плиты – заливке бетоном. Тут лучше использовать бетононасос (экономит время), и при заливке нужно трамбовать смесь при помощи глубинного вибратора (влияет на прочность плиты в итоге). Залив смеси нужно сделать одной ходкой, так как бетон даст хорошую усадку при затвердевании. Чтоб микротрещины не появлялись нужно в течение нескольких дней мочить поверхность бетонной плиты водой, если плита высыхает сильно быстро этого не избежать. Смачивать верхнюю часть ж/б плиты лучше распылителем. Если нет закрытого помещения, и заливка происходит на улице, лучше работать в солнечный день, дождь может только навредить. Плита сохнет в среднем 30 суток, только потом можно убирать опалубку.
profundamenti.ru
Рабочие чертежи
1.Общая часть
Выпуск 5-1 «Плиты перекрытий многопустотные и ребристые высотой 220 мм, длиной 2980 мм, армированные стержнями из стали класса А-III, длиной 5980, 6580 и 7180 мм, армированные напрягаемой арматурой из стали класса Ат-V» входит в состав серии 1.090.1-1/88 «Сборные железобетонные конструкции межвидового применения для крупнопанельных общественных зданий и вспомогательных зданий промышленных предприятий с высотой этажа 3,3 м»
Выпуск содержит: технические требования; опалубочные и арматурные чертежи плит с выборкой материала на них; ведомости расхода стали на плиты и опалубочные и арматурные узлы.
Настоящий выпуск следует рассматривать совместно с выпуском 5-3 «Плиты перекрытий многопустотные и ребристые высотой 220 мм и многопустотные высотой 260 мм, длиной 2980 мм, армированные стержнями из стали класса А-III и длиной 5980, 6580, 7180 мм, армированные напрягаемой арматурой из стали класса Ат-V.Арматурные и закладные изделия».
Номенклатура плит включает в себя многопустотные плиты длиной 2980 мм, 5980 мм, 6850 мм и 7180 мм и шириной 1190 мм и 1490 мм.
- рядовые, пристенные и с вырезом в торце для пропуска вентиляционного блока.
Пристенные плиты отличаются от рядовых наличием дополнительных закладных изделий по длинной стороне плиты, которые предназначены для связи плит перекрытий с наружными стенами.
Номенклатура ребристых плит включает в себя изделия длиной 2980, 5980, 650 и 7180 мм и шириной 1490 мм.
Нагрузки на плиты без учета собственного веса приведены в таблице 1.
Нормативная собственная масса плит приведена в табл.2. Коэффициент перегрузки для нагрузок о собственного веса принят 1,1.
При расчете ребристых плит перекрытий дополнительно учтен вес засыпки корыта керамзитовым гравием
, что составляет
Таблица 1
Таблица 2
Расчет и конструирование плит произведены в соответствии с требованиями СНиП 2.03.01-84 и ГОСТ 9561-76.
Плиты рассчитаны на шарнирно опертые балки
Автоматизированный расчет выполнен по программам
и
Категория трещиностойкости плит – третья
Предел огнестойкости плит – не ниже 0,75 часа.
Открытие торцы плит должны быть заделаны бетоном или бетонным вкладышами того же класса бетона, что и плита. Заделка вкладышей в торце выполняется непосредственно после извлечения пуансонов до пропаривания плит, при этом должно быть обеспечено плотное примыкание вкладышей. Применение плит без заделки открытого торца не допускается.
Закладные изделия, предусмотренные в плитах, воспринимают усилия растяжения 2,6 тс.

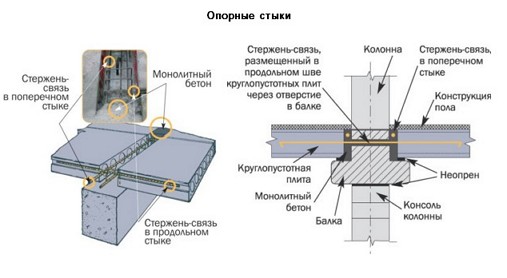

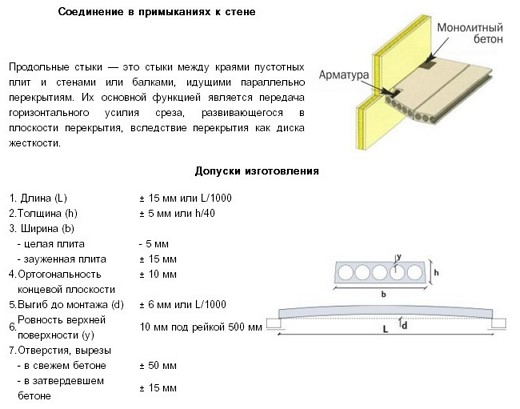

Для обеспечения совместной работы смежных плит на их боковых гранях предусмотрены шпонки закрытого типа.
Марка плит состоит из буквенно-цифровых групп, которые разделяются дефисом (например: ПК 30.12-6; ПК 60.12-АтV; ПК 60.12-6АтV-1; ПР 66.15-6АтV; ПК 72.15-6АтV-В)
Буквенный индекс первой группы марки обозначает тип конструкции:
ПК – плита многопустотная;
ПР – плита ребристая.
Цифры, стоящие после буквенного индекса, обозначают округленные размеры длины и ширины конструкции в дециметрах.
Вторая группа марки характеризует величину расчетной нагрузки в сотнях килограммов на квадратный метр, класс стали напрягаемой арматуры.
Третья группа марки обозначает:
«I» - наличие дополнительных закладных деталей;
«В» - наличие выреза в многопустотной плите для пропуска вентиляционного блока.
Марки проставляются на чертежах в спецификациях проекта, в заказах заводам-изготовителям и на изделиях. Каждая изготовленная панель должна иметь маркировку согласно ГОСТ 13015.2-81.
2.Конструкция плит
Плиты изготавливаются из тяжелого бетона классов В15, В20 и В25.на пористых заполнителях при плотном мелком заполнителе марок по прочности на сжатие 200,300,400.
В качестве напрягаемой арматуры из стали АТ-V и АтVск, имеющие те же прочностные характеристики.
Материал сеток и каркасов – обыкновенная арматурная проволок периодического профиля класса Вр-I (ГОСТ 6727-80) и стержни из горячекатаной стали периодического профиля класса АIII (ГОСТ 5781-82).
2.5.Для монтажных петель должна применяться горячекатаная сталь класса A-I марок ВСт3сп2 и ВСт3пс2. В случае, если монтаж плит возможен при зимней температуре ниже -40 ̊С, применение петель из стали марки ВСт3пс2 не допускается.
Марка стали для закладных изделий должна назначаться в конкретном проекте в соответствии с приложением 2 (п.1а) СНиП 2.03.01-84 в зависимости от температуры наружного воздуха.
В ведомости не учтен расход стали на осадку анкеров закладных изделий в процессе сварки втавр, который составляет до 2% расхода стали на эти анкера.
Толщина защитного слоя до низа напрягаемой арматуры принята 20 мм.
Плиты армируются ( у опор) корытообразными сетками для анкеровки арматуры, плоскими сетками для препятствия раскрытию трещин в верхней зоне. Для обеспечения прочности и огнестойкости наклонных сечений плит плоские каркасы устанавливаются в плитах: пролетом 3,0 м и 6,0 м – под нагрузку
и пролетом 6,6 м и 7,2 м – под нагрузку
и
3.Указания по изготовлению плит
При изготовлении плит необходимо выполнять требования действующих нормативных и инструктивных документов, а также настоящей проектной документации.
Плиты могут изготавливаться по агрегатно-поточной или конвейерной технологиям.
До начала производства плит завод-изготовитель должен разработать технические условия и технологические правила, определяющие основные способы производства и контроля качества изготовления изделий.
Предварительное напряжение стержневой арматуры производится электротермическим способом с натяжением на выносные упоры поддонов или форм. При этом температура нагрева стержней не должна превышать 400 ̊С.
Значения напряжений, контролируемые по окончании натяжения на упоры
численно равны напряжениям
, указанным в таблице 3, с учетом допускаемых нормами отклонений.В процессе производства плит должны проводиться контрольные испытания арматурных стержней после электронагрева. Отпуск напрягаемой арматуры производить плавно, мгновенная передача усилий на бетон не допускается. Величина передаточной прочности бетона указана в таблице 3.
При бетонировании плит особое внимание следует обратить на тщательное заполнение бетоном опорных зон. Отпускная прочность бетона должна составлять 70% о проектной в теплый период года и 85% - в холодный в соответствии с ГОСТ 13015.0-83, изм.1.
4.Указания по испытанию плит
Испытания и оценка прочности, жесткости и трещиностойкости многопустотных и ребристых плит производится согласно ГОСТ 8829-85.
Испытания проводятся нагружением конструкций до контролируемого предельного состояния (прочности, жесткости,трещиностойкости) в рабочем положении.
При испытаниях по прочности величины полных контрольных нагрузок (включающих собственную массу конструкции) приняты равными величине, соответствующей полной расчетной нагрузке (с учетом данных таблицы 1 приложения в ГОСТ 8829-85), умноженной на коэффициент С.
Величина коэффициента С определена в зависимости от характера разрушения конструкции – см. таблицу 4 «Проверка прочности» ТТ на листе 6. Там же приведены величины допустимых отклонений разрушающей нагрузки от контрольной, при которой партия конструкции признается годной или требуется повторное испытание согласно п.6.1.2. ГОСТ 8829-85.
При испытаниях по прочности ребристых плит в случае раздробления бетона сжатой зоны в нормальном сечении плиту можно считать выдержавшей контрольные испытания, если величина разрушающей нагрузки равна или больше расчетной разрушающей нагрузки при средних характеристиках стали и бетона.
При проверке жесткости плит величина полной контрольной нагрузки принята равной постоянной и длительной нормативной нагрузке, умноженной на коэффициент
- для учета влияния возраста бетона конструкции в день испытания согласно п.6.2 ГОСТ 8829-85Прикладываемая при испытании контрольная нагрузка (за вычетом собственной массы плиты) и величины контрольного прогиба от контрольной нагрузки приведены в таблице 5 ТТ на листе 7.
Оценка трещиностойкости плит,как конструкций, отвечающей требованиями третьей категории, производится по ширине раскрытия трещин при действии полной нормативной нагрузки.
Величины контрольной прикладываемой нагрузки (за вычетом собственной массы плиты) в зависимости от срока испытаний и контрольной величины раскрытия трещин приведены в таблице 6 ТТ на листе 8.
Партия конструкции признается годной при
, где
- измеренная ширина раскрытия трещин от действия контрольной нагрузки при испытаниях по проверке жесткости и трещиностойкости не зависят от времени испытаний. Соответствующие величины контрольных нагрузок условно приведены в таблице 5 ТТ на листе 7.5.Указания по применению плит
Плиты разработаны для применения в зданиях с неагрессивной средой в несейсмических районах строительства.Плиты допускается применять в условиях постоянного воздействия температуры до +50 ̊С и нормального влажностного режима.
Назначение марок плит производится по нагрузкам конкретного объекта в соответствии с допустимыми нагрузками на плиты. В случае применения плит под нагрузки, отличающиеся от равномерно распределенных, принятых при расчете прочности и жесткости плит. При этом, в зависимости от приложения местной нагрузки, должна проверяться прочность полок плит.
При устройстве отверстий в ребристых плитах минимальная привязка отверстия от наружных граней поперечного ребра-150 мм, от продольного ребра – 310 мм. Отверстия могут располагаться в любом месте полки плиты.
В конкретных проектах должны быть приведены чертежи этих плит с расположением отверстий и обрамляющей эти отверстия арматуры.
В выборках стали к рабочим чертежам плит указаны только классы стали, без указания марок стали. Марки стали арматуры должны быть указаны в проектах конкретных объектов. Назначение марок должно производиться в зависимости от температурных условий эксплуатации конструкций в соответствии со СНиП 2.03.01-84,приложение 2.
6.Указания по приемке, транспортированию, хранению и монтажу плит
На боковой грани плит должны быть обозначены несмываемые краской марки плит, дата изготовления, масса плит в кг, марка предприятия-изготовителя и штамп ОТК в соответствии с ГОСТ 13015.2-84.
Приемке подлежат партии плит, прошедшие проверку на прочность, жесткость и трещиностойкость в соответствии с ГОСТ 8829-85, а также в соответствии с ГОСТ 13015.1-81 и рабочими чертежами.
Транспортирование и хранение плит производится в горизонтальном (рабочем) положении в соответствии с ГОСТ 13015.4-84.
Подъем плит следует производить таким образом, чтобы нагрузка от собственной массы плит распределялась равномерно между четырьмя петлями.
Плиты должны храниться в штабелях, рассортированные по типоразмерам, маркам и партиям.
При транспортировании плит допускаемое смещение прокладок не более, чем на 0,5 от торцов плит. При этом должна быть соблюдена вертикальность расположения прокладок. При перевозке плит автомобильным транспортом следует руководствоваться «Временными указаниями по перевозке унифицированных сборных железобетонных деталей и конструкций промышленного строительства автомобильным транспортом» (Стройиздат, 1966 г.)
Перевозку плит железнодорожным транспортом следует производить в соответствии с требованиями «Руководства по перевозке железнодорожным транспортом сборных конструкций промышленного и жилищного строительства (Стройиздат, 1967 г.)
Монтаж плит производится в соответствии с требованиями главы СНиП III-16-80 «Бетонные и железобетонные конструкции сборные. Правила производства и приемки работ».
Таблица 3
В таблицах указаны марки рядовых плит и плит с индексом «В»
При испытаниях плит с индексом «I» пользоваться данными таблицам для рядовых плит, соответствующих габаритов и нагрузок.
Таблица 4. Проверка прочности
Таблица 5. Проверка жесткости
Таблица 6. Проверка трещиностойкости
Плиты перекрытия ПК30.12-6, ПК30-12-8 – 11 стр
Плиты перекрытия ПК30.15-6, ПК30-15-8 – 13 стр
Плита перекрытия ПК60.12-6АтV; ПК60.12-8АТV; ПК60.12-6АТV-1; ПК60.12-8АТV-1 – 15 стр
Плита перекрытия ПК60.15-6АтV; ПК60.15-8АТV; ПК60.15-6АТV-1; ПК60.15-8АТV-1 – 18 стр
Плита перекрытия ПК66.12-6АтV; ПК66.12-8АТV; ПК66.12-6АТV-1; ПК66.12-8АТV-1 – 21 стр
Плита перекрытия ПК66.15-6АтV; ПК66.15-8АТV; ПК66.15-6АТV-1; ПК66.15-8АТV-1 – 24 стр
Плита перекрытия ПК72.12-6АтV; ПК72.12-8АТV; ПК 72.12-6АТV-1; ПК72.12-8АТV-1 – 27 стр
Плита перекрытия ПК72.15-6АтV; ПК72.15-8АТV; ПК 72.15-6АТV-1; ПК72.15-8АТV-1 – 30 стр
Плита перекрытия ПР30.15-6, ПР30.15-8 – 33 стр
Плита перекрытия ПР60.15-6АтV, ПР60.15-8АтV – 35 стр
Плита перекрытия ПР66.15-6АтV, ПР66.15-8АтV– 38 стр
Плиты перекрытия ПК72.15-6АтV, ПК72.15-8АтV – 41 стр
Плиты перекрытия ПК30.15-6-8; ПК30.15-8-8 – 44 стр
Плиты перекрытия ПК60.15-6АтV-В; ПК60.15-8АтV-В – 47 стр
Плиты перекрытия ПК66.15-6АтV-В; ПК66.15-8АтV-В – 50 стр
Плиты перекрытия ПК72.15-6АтV-В; ПК72.15-8АтV-В – 53 стр
Узлы – 56 стр
Ведомость расхода стали – 63 стр
___________________________________________
dokipedia.ru
Компоновка плиты перекрытия – ПК 56-15. Конструкция пола. Расчетная схема и расчетное сечение плиты. Назначение классов бетона и арматуры
2. Расчетно-конструктивный раздел
2.1Компоновка плиты перекрытия – ПК 56-15.
Перекрытие здания с каркасом по серии 1.020-1/83
При шаге колонн 6м конструктивная длина плиты Lk=L-b-2*bшв
Lk=6000-310-2*20=5650мм
2.2 Конструкция пола.
1.Линолеум поливинилхлоридный на тканевой основе, р=1800кг/м3 t=5мм;
2.Прослойка из холодной мастики р=1000кг/м3, t=15мм;
3. Цементно-песчаная стяжка р=1800кг/м3, t=40мм;
4. Плита перекрытия р=2500кг/м3, t=220мм.
2.3 Расчетная схема и расчетное сечение плиты.
Расчетный пролет для каркасного здания по серии 1.020-1/83.
L0=Lk-c=5650-107,5=5542,5мм
с – опирание плиты на ригель = bk/2-(155+20)=565/2-175=107,5мм
lk – конструктивная длина плиты
Шаг пустот 185мм. Ширина ребер между пустотами 185-159=26мм.
При 7 пустотах число ребер равно 6.
Ширина крайних ребер = (1490-6*26-7*159)/2=110,5мм
Расстояние от грани плиты до оси крайних пустот 110,5+159/2=190мм.
Расчетное сечение плиты при расчете по первой группе предельных состояний принимаем как тавровая балка h=220мм.
Расчетная ширина верхней полки при боковых подрезках 15мм
bf=bk-2*15=1460
hf=(h-d)/2=(220-159)/2=30,5мм
Расчетная ширина ребра b=bf-7*d=1460-7*159=347мм.
2.4 Нагрузка на плиту.
Нагрузка на плиту складывается из постоянной нагрузки – собственного веса элементов и временной нагрузки, действующей на перекрытие. Для учета нагрузки от перегородок определим эквивалентную нагрузку от веса перегородки, расположенной вдоль плиты.
Подсчет нагрузок на 1м2 перекрытия приведен в таблице 1.
| Наименование | Подсчет | Нормативная, кПа | Коэф. надежности по нагрузке γf’ | Расчетная, кПа |
| I. Постоянные: 1. Линолеум ρ=1800кг/м3,t=0,005м | 18*0,005 | 0,09 | 1,2 | 0,108 |
| 2. Мастика р=1000кг/м3, t=0,015м | 10*0,015 | 0,15 | 1,3 | 0,195 |
| 3.Ц-п стяжка ρ=1800кг/м3,t=0,04м | 18*0,04 | 0,72 | 1,3 | 0,936 |
| 3. Железобетонная многопустотная плита, t=220мм | - | 3,2 | 1,1 | 3,52 |
| Итого постоянные | gn=5,66 | gp=6,559 | ||
| II. Временные: Полное значение | 1,5 | 1,2 | 1,8 | |
| Итого временные | vn= 1.5 | vp=1,8 | ||
| Всего: | 7,16 | 8,359 |
g=gp*b*γn=6,559*1,5*0.95=9,35кН/м
v=vp*b* γn=1,8*1.5*0.95=2,565 кН/м
Полная нагрузка q=g+v=9,35+2,565=11,915кН/м
2.5 Статический расчет плиты.
Mmax=q*l2/8=11,915*5.862/8=51,14кН*м
Qmax=q*l0/2=11,915*5.86/2=34,91кН
2.6 Назначение классов бетона и арматуры.
Принимаем для плиты с предварительным напряжением.
При арматуре класса А-IV,В15, расчетное сопротивление бетона при γв2;
Rb=7.7 МПа, Rbt=0.67 МПа.
Рабочая продольная арматура класса А-IV.
Rsn(нормативное сопротивление)=590 МПа
Rs(расчетное сопротивление)=510 МПа
Вр-I- поперечная конструктивная арматура
Rsn=490 МПа
Rs=410 МПа
Rsw=270 МПа
Рабочую продольную арматуру натягивают на упоры формы электротермическим способом, а обжатие бетона производится усилием напрягаемой арматуры при достижении прочности Rbp=0,5*Rbn
Rbn=0,5*11=5,5 МПа – передаточная прочность бетона.
Предварительное напряжение арматуры принимается:
σsp=0,6* Rsn=0,6*590=354 МПа.
σsp+Р ≤ Rs,ser
P=30+360/l=30+360/6=90 МПа
σsp+Р=354+90=444 МПа < Rs,ser=590 МПа
σsp-Р=354-90=264 МПа > 0,3*Rs,ser=0,3*590 =177 МПа
∆γsp=0,5*Р/ σsp*(1+1/√np)
2h=2*220=440 мм
При установке через 2 пустоты это расстояние будет = 2*185=370<440 мм
np=5шт.(минимальное число стержней)
∆γsp=0,5*90/354*(1+1/√5)=0,184
γsp=1-0,184=0,816
σsp= γsp* σsp=0,816*354=289 МПа
2.7.1 Расчет плиты с предварительным напряжением
h0=h-a=220-30=190мм – рабочая высота сечения.
Мmax≤Мсеч
Мсеч=Rb bf hf(h0-0,5 hf)=7700*1,46*0,0305(0,19-0,5*0,0305)=59,92
Мmax=51,4кНм≤ Мсеч=59,92 кНм
Условие выполняется, следовательно, нейтральная ось проходит в пределах полки, т. е. имеем первый случай работы таврового сечения.
b= bf=1,46 м
А0= Мmax/ Rb bf h02=51,4/7700*1,46*(0,19)2=0,127
ξR=ω/1+( σsR/ σsc,и)(1- ω/1,1)
ω=α-0,008 Rb
ω=0,85-0,008*7,7=0,7884, где α=0,85 – для тяжелого бетона
σsR= Rs+400- σsp-∆ σsp=510+400-289=621МПа
∆ σsp=0, т.к. способ натяжения электротермический.
∆ σsp,и=500 МПа, т.к. γв2=0,9<1
ξR=0,7884/(1+(621/500)*(1-0,7884/1,1))=0,583
А0R= ξR*(1-0,5 ξR)=0,583*(1-0,5*0,583)=0,413
А0=0,09< А0R=0,413 – сжатая арматура не требуется.
Аsp= Мmax/γs6 Rsη h0=51,4/1,2*510000*0,942*0,19=0,000344м2=4,684см2
При А0=0,09 η=0,948 ξ=0,102
γs6= η-( η-1)*(2 ξ/ ξR-1)=1,2-(1,2-1)(2*0,102/0,583-1)=1,32
γs6 принимаем=1,2
По сортаменту выбираем
1) 2 Ø 12 А-IV с Аsp=2,26 см2 и 6 Ø 8 А-IV с Аsp=3,02 см2
2) 8 Ø 10 А-IV с Аsp=6,28 см2
Выбираем 1 вариант Аsp=5,28 см2
Мсеч= Rb bf*x(h0-0,5*x)
х= γs6 Rs Аsp/ Rb bf=1,2*510*0.000528/7.7*1.46=0,029м
Мсеч=7700*1,46*0,029*(0,19-0,5*0,029)=56,216кНм
Мmax=51,4кНм< Мсеч=57,216кНм
μ= (Аsp/ bf h0)*100=(5,28/1.46*0.19)*100=0.19%> μmin=0.1%
Условие выполняется.
2.7.2 Расчет по наклонному сечению
Qmax<2.5 Rbt*b*h0
34,91кН<2.5*675*0.347*0.19=111.26
34,91кН<111.26кН
Qb=φb4*(1+φn)* Rbt*b* h02/c=1,5(1+0,306)*675*0,347*0,19/0,475=34,87 кН
φb4=1,5
φn=0,1*N/ Rbt*b* h0=0,1*152,6/675*0,347*0,19=0,342<0.5
N= σsp* Аsp=289000*0,000528=152,6кН
с=сmax=2,5*h0=47.5cм=0,475м
Q= Qmax-q1*c=34,91-9,16*0.475=30,559 кН
Q=30,559 кН<Qбетона=34.87кН
Условие выполняется.
2.8 Проверка плиты на монтажные и транспортные нагрузки.
Плита имеет 4 монтажные петли, расположенные на расстоянии 365мм от концов плиты. Монтажные петли назначаем из условия передачи массы плиты на три части, учитывая возможный перекос, с учетом коэффициента надежности по нагрузке γf=1,1и коэффициент динамичности γd=1,4. Масса плиты 2600кг.Масса приходящаяся на 1 петлю:
N1=m* γf* γd/3=2600*1.1*1.4/3=1334,67кг
Принимаем петли Ø14 из стали класса А-I с несущей способностью – 1500кг. Марка стали петли – Ст Зсп.
При транспортировании плиты все плиты принимаем с коэффициентом динамичности γd=1,6.
q=2600*1.1*1.6*10/5,98=7652,2 Н/м
Моп=q*l2/2=7652,2*0.3652/2=0,510кНм
А0= Моп/ Rb bf h02=0,510/7700*1,46*(0,192)=0,00125, η=0,995
Аsp= Моп/ Rsη h0=0,51/410000*0,995*0,19=0,0000063м2=0,063см2
Мпр=q*l22/8- Моп=7652,2*5.272/8-510=26,1 Нм
Мсеч=44.81кНм> Мпр=26,1 кНм
2.9 Конструирование плиты
Рабочая арматура
Напрягаемая рабочая арматура в плите ставится в виде отдельных стержней не более чем через две пустоты. В нижней полке установлено
2 Ø 12 А-IV с Аsp=2,26 см2 и 6 Ø 8 А-IV с Аsp=3,02 см2
Каркасы
С учетом того, что плита воспринимает равномерную нагрузку, и поперечная сила Qmax=34,91кН будет иметь место только у торцов плиты, а в середине она равна нулю, каркасы с поперечными вертикальными стержнями ставим только по торцам плиты на приопорных участках – l/4= 5650/4=1400мм. Устанавливаем 10 шт.
Верхний стержень каркаса принимаем диаметром 3мм, а нижний стержень диаметром 3 мм. Диаметр поперечных стержней 3 мм из арматуры Вр-I. Шаг стержней S=h/2=220/2=110 мм. Принимаем шаг 100 мм.
Верхняя сетка
Сетка выполняется из арматуры диаметром 3мм Вр-I с шагом продольных стержней 200 мм и поперечных 300 мм
Для упрочнения бетона на участках передачи напряжения в нижней части плиты устанавливают корытообразные сетки из арматуры диаметром 3мм Вр-I ширина сетки 300 мм.
vunivere.ru
Армирование плиты перекрытия, как правильно делать, полезные советы.
Полезные советы при армировании плит будут пустым звуком, если не изучить и понять базовые принципы армировки. Любая схема армирования для пустотелых или сплошных плит основана именно на данных принципах. Мы подскажем, как правильно сделать армирование для различных видов плит перекрытия.
Назначение плит перекрытия
Общепринятым железобетонным изделием, предназначенным для обустройства перекрытий межэтажных или между подвалом и 1 этажом, являются плиты перекрытия.
Для придания прочности при производстве данного вида изделий используют твердый и легкий бетон, усиленный арматурой. В процессе армирования монолитной плиты перекрытия изделие приобретает улучшенные качества: устойчивость к нагрузкам, огнестойкость и долговечность. Срок эксплуатации армированной плиты перекрытия достигает нескольких десятилетий.
Кроме строительства, существующие виды ЖБИ плит перекрытия используют для возведения сооружений теплотрасс и панелей коммуникационных.
Схемы армирования, виды
В процессе монтажа плиты перекрытия могут приобретать положение опоры по контуру, свободное опирание или иметь защемление на опорах. В любом случае монтажа необходимо произвести расчет армирования плиты перекрытия.
Расчетные схемы армирования предназначены для балочных и многопролетных перекрытий.
Для балочных плит и усилий, действующих в одном направлении, относят схемы:
• консольные (защемление плиты в одной кромке)
• однопролетные разрезные
• многопролетные.
Согласно нормативным документам, к балочным плитам перекрытия относят прямоугольные плоские равномерно нагруженные плиты. Опирание плит может быть по контуру, по двум противоположным сторонам либо по защемленным 3-4 сторонам в зависимости от соотношения пролета.
Для многопролетных неразрезных плит существуют свои расчетные схемы армирования, отвечающие требованиям нормативных документов:
• СНиП 52-01-2003 «Бетонные и железобетонные конструкции»
• СНиП 3.03.01-87 и ГОСТ Р 52086-2003.

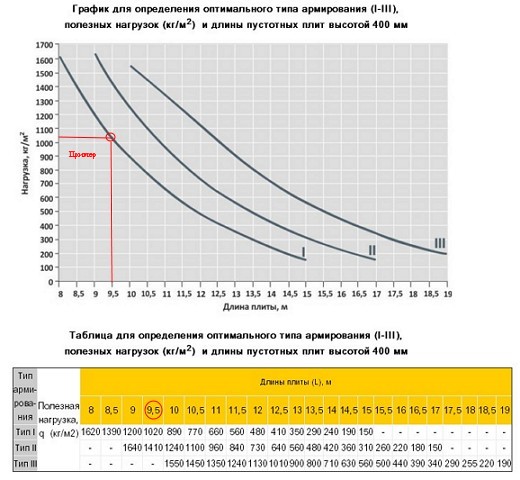

Для расчета определения типа армирования, полезных нагрузок и длины плит используют специальные графики и таблицы.
Для расчета схем армирования существуют специальные программные расчетные комплексы (LIRA). Рассчитать собственноручно подобную схему без базовых знаний расчетчика достаточно сложно.
Плиты перекрытия, какие виды существуют
маркировка
Отличить категорию плит перекрытия позволяет стандартная маркировка, которая является основным критерием при выборе изделия. Смысловая аббревиатура обозначает тип изделия:
• плита перекрытия (ПК)
• внутренний настил (НВ)
• плита настила облегченная (ПНО).
Цифры, идущие после буквенной аббревиатуры, обозначают габаритные размеры плиты, указанные в дециметрах.
виды
Различают следующие виды плит перекрытия:
• сплошные (монолитные)
• пустотелые (пустотные)
• специального назначения.
Сплошные железобетонные плиты (П) используют при создании перекрытий в жилых и общестроительных сооружениях. Например, плита П-48-12-22-8АТ5 толщиной 220 мм весом 2,65 т. За счет значительной массы монолитная плита перекрытия обеспечивает при монтаже необходимую звукоизоляцию.
Пустотные (ПК) плиты перекрытия имеют пустоты круглой или овальной формы. У плит с пустотами круглыми стандартная высота равна 220 мм. Пустотные плиты выпускают следующих размеров: ширина 100, 120, 150 мм.
Вот так выглядит обозначение наиболее используемой плиты: ПК45-12-8 весом 1,58 т.
Базовая схема армирования плит
Схема армирования зависит от вида изделия из железобетона, но общие принципы и базовая схема армирования должны быть заложены. Это обусловлено идентичным методом работы всех ЖБИ конструкций – нагрузка происходит сверху и распределяется вниз на всю площадь плиты покрытия. Основной рабочей нагрузкой арматуры является нижняя, а на верхнюю часть приходится сжимающая нагрузка. Нижняя часть арматуры испытывает значительное растяжение.
Базовое стандартное армирование плит состоит из элементов:
в нижней части
• рабочих стержней арматуры
в верхней части
• рабочих стержней, подставки для катанки, перераспределяющего армирования.
Для справки: диаметр рабочих стержней для обеих частей одинаковый.
обязательное армирование
Подскажем, что обязательному армированию подлежат:
• середина плиты
• ореолы скопления нагрузок
• места касания плиты с опорами
• места соприкосновения с технологическими отверстиями.
правила армирования
Армирование плит перекрытия выполняют согласно технологическим требованиям:
• напряженная сетка плиты
• пролеты, имеющие длину более 8 м.
стыки соединения

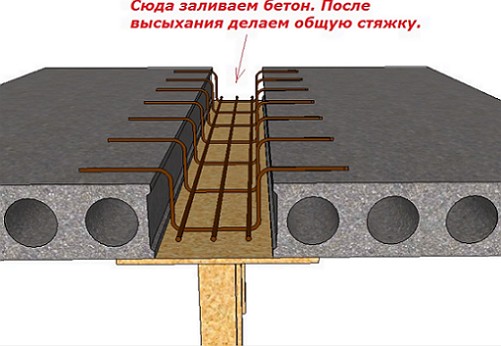

При использование многопустотных плит перекрытия в качестве диафрагмы жесткости, особое внимание уделяют стыкам соединений. Армирование играет важную роль и не допускает смещение плит по горизонтали. Стыки по длине плиты воспринимают срезающие усилия.
Продольные стыки существуют между краями плит пустотных и балками, идущими параллельно перекрытию. Для продольных стыков характерна передача усилия среза в плоскости перекрытия. Напрашивается вывод, как правильно делать армирование в мудреных схемах?
Делаем армирование плиты монолитной
Мероприятия по армированию производят после сооружения опалубки. Между арматурной сеткой (верхней и нижней) закладывают вертикальные разделители. Для этого используют крюки или петли, которые в местах опирания перекрытия усиливают Г или П-образными элементами. Усиление производят по всему контуру плиты, при этом основная нагрузка передается нижнему слою.
Поэтому нижний слой арматуры должен быть мощнее. Усилению подлежат верхний пояс арматуры, а нижний в середине, при соблюдении неразрывности стержневого ковра. По всей площади фиксируют вилки для укладки ригелей. Затем на стойки выкладывают ригели направляющие и подпорные, на которых будет расположена обшивка горизонтальной опалубки и монтаж дощатых ограждений.
Образованная система должна исключить содержание зазоров или щелей. Получившиеся зазоры заполняют монтажной пеной. Мелкие щели после бетонной заливки будут заполнены щебнем.
Армирование пустотной (многопустотной) плиты
Армирование многопустотных плит начинают с создания наглядного чертежа. Каркас армирования изготавливают из стальной проволоки и стержневой арматуры, в некоторых случаях используют канаты.
Усиление производят по схеме, аналогичной армированию монолитной плиты, почти как в этом видео.
svouimirukami.ru
