Минимальная величина опирания плит перекрытия на стены

Статьи

Категории

15 04 2016, 00:00

А теперь мы расскажем Вам о величине опирания железобетонной пустотной плиты перекрытия на стену. Какова эта величина должна быть и от чего она зависит, и что об этом пишут в различной литературе, в том числе и в нормативной.

Начнем мы с того, что посмотрим — из чего состоит плита. Мы увидим сейчас в разрезе круглопустотную плиту перекрытия, и вы увидите что с одной стороны отверстие шире, чем с другой. По серии, отверстие которое шире имеет диаметр 159мм, а с другой стороны отверстие меньше, и это зависит от самой трубы, которая ставится в опалубке на заводе при изготовлении.

При изготовлении плита должна приходить к вам на производство с залитой («замоноличенной», то есть залитой бетонным раствором) одной стороной, а иногда и с двумя. Если она приходит к вам не замоноличена, вам необходимо обязательно сделать это самому. Это нужно сделать раствором М100, или бетоном той же марки что и сама плита. Если этого не сделать, то величина нагрузки, которую сможет выдержать край плиты составит 17 кг / см2, а это очень мало. Поэтому следите за тем, чтобы эти пустоты были заложены, как этого требует нормативная документация.

Когда выполняется заливка на заводе (она выполняется в процессе самого твердения плиты), то это лучше. Вторая сторона плиты имеет меньшее отверстие и выдерживает большую нагрузку, оно может составлять 45 кг/см2, это зависит от ширины опирания. Если ширина опирания 100мм, то и нагрузка будет 45 кг / см2, если опирание больше — нагрузка будет составлять примерно 30 кг/см2, впрочем, в целом этого достаточно.

Поэтому практически все плиты должны быть залитыми монолитом с той стороны, где меньше отверстие, ну а со стороны где отверстие больше — зависит уже от завода, поэтому проследите за этим при строительстве.

Итак, вернемся к нашему вопросу, какая должна быть величина опирания на стену и от чего она зависит. Часто мы можем встречать разные стены, если это газобетон — то опирать плиту на такие стены без монолитного пояса категорически запрещается. Почему это нельзя делать, даже если опирать плиту полностью на газоблок? Пусть это будет даже 30см — это неправильно, так как увеличится величина прогиба плиты, поэтому плита будет скалывать край блока, а в дальнейшем и штукатурку. А если сделать монолитный пояс, то бетон лучше выдержит напряжение, чем газоблок.

Если дом строится из кирпича — то можно и не делать монолитный пояс, но нужно точно знать — какая марка кирпича и величина пролета.

Итак, если у вас кирпичная стена, то от чего зависит величина опирания? Во-первых от материала, на который опирают, во-вторых — от пролета плиты.

Есть такая серия как 1.141-1, которая выпускает плиты от ПК30 до ПК65. Там указано, что плита с пролетом до 4 метров должна опираться на стену минимум 70 мм, а если более 4 метров, то нужно опираться минимум на 90 мм. Также можно ссылаться на рекомендации завода производителя, и один из таких заводов рекомендует нам такие характеристики. На заводе можно встретить плиты различной высоты, это могут быть плиты 220мм, 320мм и 400мм. Глубина опирания зависит от длины пролета, чем он больше — тем нужно брать большую высоту плиты, и для каждой высоты есть своя номенклатура опирания плиты.

У нас может быть три типа опирания плиты: на бетон, кирпич и на металлическую балку. Возьмем стандартную высоту плиты, а именно 220 мм. Завод описывает нормальную и минимальную величину опирания так: «Для плиты с высотой 220 мм, минимальная величина опирания на бетон и металл составляет 80мм, на кирпич 100мм. Нормальная величина опирания для плиты высотой 220 мм, на бетон и металл — 100мм, на кирпич — 150мм.

Если взять литературу советских времен, когда больше внимания уделяли науке и практике, то там написано следующее: «Длина опирания плит на кирпичную кладку определяется по местном смятию и принимается не мене 75 мм для пролета до 4 метров и не мене 120 мм для пролета более 4 метров».

Получается так, что заводская серия и литература дает нам разные цифры, и кому тут верить? Но по нашему мнению лучше верить серии, ведь если что-то произойдет — вы сможете выставить свои претензии заводу.

На этом подытожим: несмотря на то, что при строительстве могут быть отклонения, предлагаем принять во внимание следующие цифры: при пролетах (длине плиты) до 4 метров — минимальное опирание — 80мм, при пролетах более 4 метров — 120мм.

-25 %

Пустотные плиты ПК

1 768,80 грн

от 1 326,60 грн

-20 %

Экструдерные плиты ПБ

2 164,80 грн

от 1 731,84 грн

Статьи

Оцените статью:

( 2 )
( 4.5 )
5

требования по СНиП, минимальная и максимальная глубина заделки, узлы сопряжения для внутренних и наружных конструкций

Железобетонные плиты перекрытий одновременно выполняют роли ограждающих и несущих конструкций зданий или сооружений.
Ещё одна функция, которая возлагается на данные конструктивные элементы – обеспечение общей геометрической неизменяемости пространственной рамы каркаса.

Это достигается за счёт объединения несущих вертикальных элементов горизонтальным диском, в пределах каждого этажа. Для обеспечения совместной работы стен, колонн или пилонов с плитами перекрытий, необходимо задать шарнирные или жёсткие узлы для их сопряжения, что, в свою очередь, зависит от характера опирания перекрытий на стены.

Что означает понятие?

Перекрытия всегда работают в здании в пределах одного этажа, воспринимая постоянные и временные нагрузки от собственного веса, массы полов, оборудования, предметов мебели и людей, эксплуатирующих помещение.

При приложении внешних сил, в элементе возникают внутренние усилия, которые определяют геометрическое сечение и позволяют рассчитать пролётное сооружение по 2 группам предельных состояний.

В то же время, в плите перекрытия, вместе с приложенными к ней нагрузками, возникают опорные реакции, которые концентрируются в местах опирания элементов на стены или точечные вертикальные конструкции. Эти реакции распределяются по площадке опирания и, чем больше её площадь, тем меньше величина нагрузки на каждый см2 вертикального элемента.

Читайте также:  Асфальтобетон: описание,виды,применение,свойства,фото,видео.

Таким образом, глубина заделки перекрытия в стену – важный параметр, влияющий как значение приопорного поперечного усилия Q в плите, так и осевого усилия N, возникающего в стене или колонне. Также величина заделки влияет на возможность местного смятия или скалывания ЖБ изделия при передаче нагрузки.

Назначение перекрытий

ЖБ плиты перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. Главная функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

• сборно-монолитные;
• многопустотные;
• изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

Требования СНиП

Глубина заделки плиты перекрытия в стену нормируется, исходя из требований СНиП 2.08.01-85 («Жилые здания»), а также СП 335.1325800.2017 («Крупнопанельные конструктивные системы. Правила проектирования»).

Согласно информации, содержащейся в справочных таблицах данных документов, разработанных на основании статических расчётов по 2 группам предельных состояний, минимальная и максимальная требуемая величина опирания перекрытия составляет:

• 40 мм при опирании по 4 сторонам. То же условие при опирании по 3 сторонам (если контактная поверхность проходит вдоль обеих длинных стен).
• 50 мм – в случае укладки плиты на две опоры в пролёте до 4200 мм. Та же величина требуется при опирании перекрытия по 3 сторонам, если линия контакта проходит лишь через одну из двух длинных стен.
• 70 мм – при опирании на 2 стены при пролёте от 4200 до 6000 мм.
• 90 мм – при наличии двух опор и длине перекрытия более 6000 мм.

Если речь идёт о монолитном каркасе здания, то жёсткая заделка горизонтальных и вертикальных железобетонных элементов достигается при полном опирании перекрытия на стену. При увеличении площади контакта поверхности стены и перекрытия, равномерно распределённая нагрузка снижается, что позволяет уменьшить глубину заделки.

Важно! Как правило, при монтаже сборных плит типа ПК или ПБ, строители перестраховываются и обеспечивают стандартную величину заделки 120 мм, что кратно ½ линейного размера стандартного глиняного кирпича.

Опирание плит ПБ

Особенности проектировки и производства многопустотных плит ПБ гарантируют достаточную прочность торцевых элементов конструкции, что позволяет не использовать вспомогательные армирующие сетки. Ввиду этих особенностей параметры опирания ПБ панелей не являются строго регламентированными строительными стандартами и нормами, однако на основании многолетнего практического опыта работы с ЖБИ мы не рекомендуем делать нахлест очень большим. Конструктивные особенности плит ПБ позволяют им иметь высокую прочность, которая исключает возможность разрушения торцов при чрезмерной величине перекрытия плит. Величина опирания для плит ПБ не нормируется стандартами.

Оптимальными показателями величины нахлеста при возведении перекрытий с использованием ПБ плит является 100 мм, равное расстоянию от края изделия до первого пустотного отверстия. В случае, если размер плиты не соответствует конфигурации здания (например, является большим), добиться оптимальных показателей жесткости конструкции можно, предварительно залив бетоном марки М400 крайнее отверстие по всей его длине.

Способы установки

Существует 3 основных способа опирания пролётных конструкций на стены, каждый из которых имеет как преимущества, так и недостатки:

1. По двум сторонам – плита работает по классической балочной схеме, как изгибаемый элемент, под действием постоянных и временных нагрузок. Подходит для монтажа в любом помещении.

   Плюсы: конструкция поддаётся элементарному расчёту, исключающем ошибки при подборе типа перекрытия.
   Минусы: повышенное значение опорных реакций приводит к необходимости обеспечения глубокой заделки пролётного элемента в стену для увеличения площади контакта.

2. По трём сторонам. Конструкция используется при необходимости формирования двухсветного пространства в высоком помещении, либо при устройстве лоджии в плоскости фасада здания. Существует 2 подвида такого опирания:

Плюсы: в обоих случаях площадь контакта увеличивается, по сравнению с опиранием по 2 сторонам. Соответственно, давление от веса плиты на 1 см2 снижается, и глубину заделки допускается уменьшить.

Минусы: перекрытие перестаёт подчиняться линейной зависимости при расчёте по 2 группам предельных состояний.

При опирании возникают неравномерные прогибы, когда одна длинная сторона полностью лежит на опоре, а вторая выполняет роль пролётной конструкции, деформируясь под нагрузкой. Если рядом с такой плитой лежит элемент перекрытия, опёртый по 2 сторонам, то разница в прогибах может быть заметна невооружённым глазом.

3. По четырём сторонам – плита накрывает единой конструкцией всё пространство комнаты. Применяется, когда к помещению предъявляются особые требования (например, по обеспечению герметичности перекрытия).
   Плюсы: минимальное давление на опоры исключает локальное смятие. Допускается уменьшение площади контакта перекрытия со стеной.

   Минусы: при соотношении сторон плиты a/b или b/a < 2, конструкция начинает работать, как опёртая по контуру и требует двойного расчёта в продольном и в поперечном направлении. Это приводит к увеличению количества рабочей арматуры и, соответственно, удорожанию конструкции.

На практике чаще всего используются сборные железобетонные плиты с опиранием по 2 сторонам, так как эта конструкция считается оптимальной с точки зрения монтажа и эксплуатации под нагрузкой.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

• габаритный размер пролета и длина железобетонного изделия;
• величина распределенной и точечной нагрузки на бетонное перекрытие;
• разновидности нагрузок — статические, динамические;
• толщина несущей стены из кирпича;
• тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.

1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны, также есть кирпичное перекрытие.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Поэтому минимальное опирание 9 см используется на практике редко, обычно принимают 10-12 см.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Как составляется схема?

При оформлении рабочего проекта жилой комнаты или общественного здания, схема опирания плит перекрытий зависит как от расчётных, так и от конструктивных и функциональных параметров.

При создании чертежа с раскладкой ЖБИ плит, проектировщик принимает во внимание следующие факторы:

• Требования нормативной документации.

• Толщина стеновых конструкций. Например, при толщине внутренней кирпичной стены 250 мм, опёртое по контуру перекрытие допускается заделывать только на 40 мм.
  Однако, если конструктивная схема предусматривает опирание плит с обеих сторон стены, то суммарная глубина заделки составит 80 мм.

  В результате, на торце вертикальной конструкции останется технологический зазор 170 мм, а для формирования монтажного стыка достаточно 20 – 30 мм. Это приводит к тому, что проектировщик искусственно увеличивает глубину заделки во избежание появления свободного пространства.

• Материал несущих стен. Если верхние венцы каменной кладки объединяются монолитным ЖБ поясом, то его однородная структура позволяет выдержать требования СНиП. Когда опирание происходит на кирпичную или крупноблочную конструкцию, человеческий фактор может повлиять на её местную прочность, в результате чего заделку следует выполнять с превышением нормативных требований – до 120 мм.
• Пролёт плиты перекрытия. Здесь следует учесть, что при устройстве протяжённой плиты (6 м и более) величина прогиба может достигать 30 – 40 мм, из-за чего изделие деформируется, и площадь контакта со стеной может уменьшится. В связи с этим, следует искусственно увеличить глубину заделки перекрытия.
• Наличие эффективной теплоизоляции. Условие касается опирания на несущую часть наружной стены. Плита перекрытия должна находиться в пределах тёплого контура здания, во избежание образования мостиков холода. Поэтому, опирание следует предусмотреть таким образом, чтобы теплоизоляционный слой не стал тоньше.
• Сейсмическая активность местности, где производятся монтажные работы – для таких перекрытий предусматривается увеличение площади опирания, а также закладные детали для организации сварных швов.

Схема должна отображать величину заделки для каждого элемента на этаже. Если проектировщик добился универсальности и обеспечил единую глубину заделки, следует указать этот факт в примечаниях к графическим материалам.

Армопояс

Монолитный армопояс используется в качестве основания для укладки перед монтажом перекрытий на кирпичные и пено- или газоблочные несущие стены. Бетон заливают после того, как устанавливают каркас из вертикальных, поперечных и продольных частей вместе с опалубкой.

Требования к устройству армопояса:

1. Используемый бетон по марке должен совпадать с применяемым для кладки. Лучше всего подойдет смесь класса выше 15В.
2. Для каркаса нужна арматура не тоньше 8 мм, которая сваривается или связывается проволокой.
3. Ширина пояса равна ширине стены.
4. В высоту армирующее основание должно быть не менее газоблока — 20-40 см.

Правильно выполненный пояс нужен, чтобы равномерно распределить нагрузку между несущими стенами и перегородками. Кроме того, при изготовлении каркаса выводят концы металлической арматуры для надежного крепления плит.

Армопояс, как обладающий повышенной теплопроводностью, нуждается в дополнительной теплоизоляции.

Правила проектирования узлов сопряжения

При выполнении рабочего проекта монтажа плит перекрытий, помимо основной схемы раскладки элементов, следует предусмотреть деталировку узлов с указанием всех нюансов при сопряжении горизонтальных и вертикальных элементов.

С наружными стенами

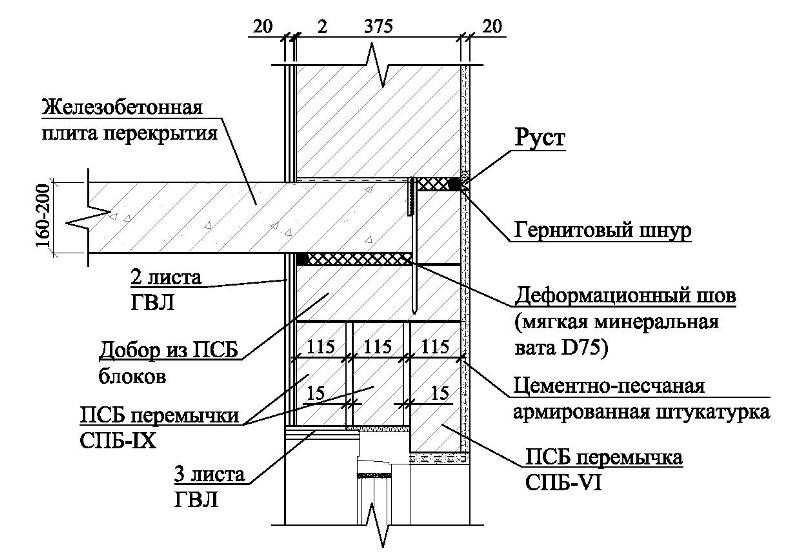

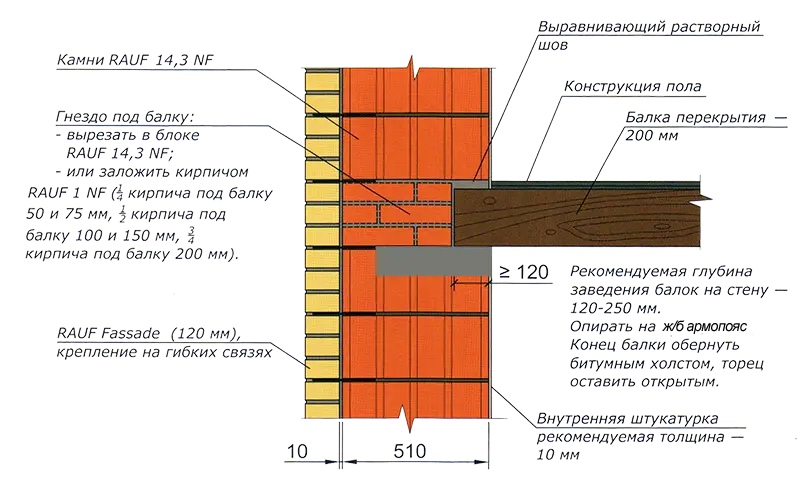

Рабочий чертёж узла сопряжения сборной железобетонной плиты перекрытия с ограждающей вертикальной конструкцией должен отображать следующие детали:

• Плиту заданной толщины в разрезе.
• Полный состав наружной стены с учётом облицовки, забутовки и утеплителя.
• Глубину заделки конструкции в стену.
• Элементы крепления для обеспечения связи (ц/п раствор, закладные детали).
• При наличии ЖБ пояса – разрез по данному элементу.
• Схема армирования узла сопряжения.
• Наличие упругой вставки по торцу плиты.
• Схема заполнения пространства между перекрытием и облицовкой стены.
• Если предусматривается проектом – схема пирога чистого пола с узлом примыкания к внутренней части вертикальной ограждающей конструкции.
• При деталировке узла на типовом этаже – изображение вышележащей наружной стены.

Если плита перекрытия одновременно ложится на участки стены, с разным конструктивным исполнением (например, в месте расположения перемычек над оконными проёмами) то узел необходимо продублировать для всех ситуаций.

С внутренними несущими

При деталировке опирания плиты на внутренние несущие стены, все элементы чертежа указываются аналогично описанному выше алгоритму. При наличии дополнительных деталей конструкции, они также указываются на узле:

• Если плита расположена не в крайнем пролёте, проектировщик изображает 2 горизонтальные конструкции и описывает решения по их сопряжению.
• Если сопряжение элементов предусматривает скрутки или сварку, то такие детали также указываются в проекте с назначением шага, длины шва и прочих особенностей.
• Если в толще несущей внутренней стены расположены вентканалы, влияющие на монтажную схему, такие сечения выносятся отдельным чертежом.

Все дополнительные расходные материалы, заложенные в проекте, отображаются также в спецификации к чертежу, с указанием их марок и количества.

Пошаговая инструкция по заливке

До процесса заливки армопояса потребуется выполнить все подготовительные операции по очистке поверхности стен перед, выполняют гидроизоляцию, нарезают арматуру для каркаса и заготовку пиломатериала для опалубки.

Основные этапы технологической карты производства железобетонного армопояса для перекрытий:

1. Собирают конструкцию опалубки из пиломатериалов, с усилением по вертикали и горизонтали, чтобы бетонный раствор не выдавил стенки.
2. Размеры опалубки по ширине должны равняться ширине стеновой конструкции за вычетом толщины слоя утеплителя, а по высоте — 400 мм. Чаще всего применяют в качестве строительных материалов доску 3 класса толщиной 20мм, скрепляя элементы между собой саморезами и дополнительно усиливая конструкцию через 100 см.
3. Нарезают арматуру по заданным размерам и в необходимом количестве.
4. Потом они помещаются на фиксаторы/подкладки по длине опалубки и связываются проволокой, образуя низкий слой.
5. После этого укладывается поперечная арматура и закрепляется верхний слой.
6. Устанавливают каркас в опалубку с установкой вставок, с тем чтобы конструкция не касалась ее стен, с отступом 50 мм.
7. Каркас должен быть установлен абсолютно горизонтальным, контроль выполняют строительным уровнем.
8. Завозят готовый бетонный раствор или приготавливают его самостоятельно на стройплощадке.
9. Устанавливают бетононасос, и протягивают шланги.
10. Заполняют опалубку за один прием.
11. Выполняют уплотнение бетона и удаление воздуха ручным способом прокалывая его толщу арматурой или с использованием виброоборудования.
12. Выравнивают внешний слоя бетона под горизонтальный уровень и закрывают полиэтиленом.
13. Опалубку осторожно снимают не менее чем через 5 суток. После чего допускается укладка плит перекрытия.
14. До полного отвердевания бетона, его смачивают в жаркую и сухую погоду, для того чтобы монолитная масса не растрескивалась.

Технология монтажа

При монтаже сборных ЖБИ плит перекрытия в условиях строительной площадки, типовой узел сопряжения выполняется согласно следующему алгоритму:

1. Кладка несущих стен завершается за 2 – 3 ряда до проектной отметки высоты этажа.
2. По линиям опирания плит организуется армированный монолитный пояс, позволяющий равномерно распределить опорные реакции от перекрытия по всему объёму кладки. В некоторых случаях проект не предусматривает подобную конструкцию, и монтаж пролётных конструкций ведётся по подстилающему слою из жёсткой ц/п смеси.
3. Поверх пояса наносится подстилающий слой, разглаженный по всей предполагаемой площади опирания плиты.
4. К элементу перекрытия крепятся строповочный кронштейн, либо цепи через монтажные петли.
5. Грузоподъёмный механизм поднимает плиту на нужную отметку, а монтажники аккуратно подводят его к площадке опирания.
6. Автомобильный или башенный кран медленно опускает плиту на площадку опирания под контролем монтажников.
7. При незначительном отклонении положения конструкции, рабочие поправляют элемент ломами или кувалдой через деревянный брусок.
8. По аналогичному принципу укладываются следующие элементы перекрытия.
9. Когда монтаж сборных ЖБИ изделий окончен, рабочие производят зачеканку швов жёсткой цементно-песчаной смесью.
10. В монтажные петли плит устанавливаются арматурные анкера, которые впоследствии пересекаются «крест-накрест».
11. Анкера свариваются между собой, а петли прижимаются к горизонтальной поверхности кувалдами.

По завершении монтажных работ начинается устройство монолитных участков, если раскладка плит предусматривает такое конструктивное решение.

О пустотных железобетонных изделиях

Ошибки в укладке перекрытия.
Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м2. Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

Ошибки в процессе работ

Расчёт площадки опирания плиты перекрытия на стены является ответственным процессом, от правильного выполнения которого зависит безопасность при эксплуатации будущего сооружения.
Если проектировщик допускает ошибки, отступает от нормативных требований или упускает важные детали при выполнении сопряжения, возможно наступление тяжёлых последствий:

• При недостаточно глубокой заделке может произойти местное смятие кладки, что чревато потерей геометрической неизменяемости всего сооружения с последующим обрушением.
• При глубокой заделке могут образоваться зоны промерзания конструкции, скопление конденсата от точки росы в помещении.
• При похождении сквозь вентканалы может понадобиться частичная подрезка торца плиты.
• Если фактически возведённые стены имеют незначительное отклонение от вертикальной оси, а проектировщик не предусмотрел запас при расчёте опирания, вся конструкция перекрытия перестанет удовлетворять требованиям СНиП.

Таким образом, при расчёте опирания плиты перекрытия на стены следует учесть все особенности монтажа конструкции – от рекомендованных нормативными документами значений до человеческого фактора и возможных отклонений конструкции от проектных габаритов.

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

• сейсмические свойства региона строительства;
• действующие на здание и плиту нагрузки;
• параметры стен — толщину, высоту, материал изготовления;
• предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

• короткое время установки;
• низкую стоимость;
• надежность и долговечность в эксплуатации;
• простоту монтажа с помощью рабочих и автокрана;
• высокую шумоизоляцию за счет пустот.

У заводских плит перекрытия имеются свои недостатки:

• обязательное применение строительной техники;
• между ними остается расстояние;
• итоговая жесткость конструкции получается меньше по сравнению с монолитом.

Бетонные изделия растяжению сопротивляются хуже, чем сжатию. Последнему подвергается верхняя часть перекрытия, а нижняя — удлиняется. Для увеличения сопротивления вдоль плиты размещают арматуру. Поэтому изделие в продольном направлении может прогибаться вниз.

По двум сторонам

При таком варианте укладки плиты перекрытия опирание осуществляется на 2 несущие стены, находящиеся друг напротив друга. Изделие помещают на стены поперечной узкой стороной.

Этот способ распределения нагрузок наиболее экономичный и простой в монтаже. Применять его следует, когда прогиб не выходит за допустимые значения. Разрешенная нагрузка — до 800 кг/м³. Метод подойдет для ЖБИ с маркировкой 1ПК, 2ПК, ПК с круглыми пустотами.

По трем сторонам

Опирание плиты перекрытия на стены возможно по 3 сторонам. В этом случае 2 коротких и одна из длинных граней задвигаются на стеновые несущие элементы.

При этом варианте расположения гнется только свободная часть изделия. Продольный каркас вступает в работу, принимая напряжение растягивания не по всей длине, а лишь у висящего фрагмента.

По четырем сторонам

Наиболее жесткие плиты с маркировкой ПКК выполняются со всеми армированными торцами. Они характеризуются увеличенной несущей способностью.

Они стоят дороже и применяются в сложных конструкциях, когда присутствует необходимость распределить достаточно высокие нагрузки. Такой вариант подойдет, если в дальнейшем планируется ставить дополнительные надстройки.

На стены плита укладывается всеми 4 сторонами. Для строительства малоэтажных объектов такие изделия использовать нерентабельно.

МПК / Метки

Узел соединения элементов структурной плиты покрытия

Номер патента: 994654

. с расположенным под углом к ним вертикальным фланцем, и торец раскоса, с ребром, закрепленным в нем и соединенным со стержнями основания, снабжен расположенными в разных уровнях накладками, каждой из которых соединены концы смежных стержней основания пирамиды и фланец, а раскос прикреплен ребром к ближайшей накладке.На фиг, 1 представлена структурнаяплита, общий вид; на фиг. 2 — узел соединения стержней в основании пирамидального элемента; на фиг. 3 — узел соедине ния пирамидальных элементов; на фиг. 4 -разрез А — А на фиг. 3.Узел соединения элементов структурнойплиты покрытия включает торцы стержней основания пирамиды 1, соединенные с расположенным под углом к ним вертикальным 2 О фланцем 2, и торец раскосного стержня 3с ребром 4.

Стыковое соединение элементов структурной плиты покрытия

Номер патента: 1678998

. прилегал к стенке продольной проточки 5 болта 4, 40полностью вкрученного в узловой элемент3, Кроме того, для трубчатых элементов, работающих на растяжение в средней частисъемной скобы 9 к боковой ее грани, обращенной к узловому элементу 1, прикрейлена лапка 13 в виде полосы из мягкой стали,огибающая по граням узловой элемент.Лапка может быть выполнена как одно целое со съемной скобой с последующей термообработкой конца лапки для устранения 50упругих свойств металла.Перед монтажем трубчатого элемента 1скоба 9 надевается на втулку 6 так, чтобыштырь 11 вошел в контрольное отверстие 8,причем вырез на штыре должен быть обращен в сторону узлового элемента 9, Покаболт 4 не до конца вкручен в узловой элемент, штырь 11 упирается в.

Стыковое соединение элементов структурной плиты покрытия

Номер патента: 1744211

. спецболт, даже зафиксированный относительно спецвтулки, вращастся совместно с ней относительно узлового элемента. с одной стороны, и цилиндрического вкладыша, с другой стороны, расстояние между узловыми элементами под действием сил, растягивающих стержень, увеличивается, а спецболты выкручиваются из них. Наиболее близким к предлагаемому является стыковое соединение элементов структурной плиты покрытия, включающее узловой элемент и трубчатые элементы с цилиндрическими вкладышами, прикрепленные к узловому элементу болтами, обьединенными с втулками, и сьемную скобу с лапкой, огибающей примыкающие грани узлового элемента,Целью изобретения является упрощение соединения,На фиг. 1 изображено узловое соединение, продольный разрез; на фиг, 2 -.

Установка плит перекрытия на газобетон

Схема установки плитных перекрытий на газобетонные блоки:

На схеме: 1 — анкерная металлическая скоба, 2 — плита перекрытия, 3 — кладка из газоблоков, 4 — доборный блок в кладке, 5 — раствор М35, 6 — кладочные швы.

Пошаговая инструкция: как укладывать плиты на газобетон:

1. В процессе кладки газобетонных стен на расстоянии 20-50 см от будущего перекрытия кладка армируется.
2. Поверх готовой стены заливается монолитный армопояс из бетона М200-М300.
3. На армопояс укладываются пустотные ПП, размер которых устанавливается проектом.
4. Между плитами и стеной выполняются демпфирующие швы, заполняются пустоты.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Уложенные межэтажные перекрытия утепляются с использованием легких теплоизоляционных материалов, изолируются. Кладка стен второго этажа выполняется по перекрытиям следующим образом: первый ряд блоков выкладывается на раствор, следующие ряды — на клей. Аналогично можно положить перекрывающие конструкции для мансардного этажа, жилого цоколя, подвала.

Плита перекрытия — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 18 января 2021

См.
полная история

Термин «плита перекрытия » обычно относится к полу, который был сформирован с использованием бетона (и, как правило, стальной арматуры) и может являться частью конструкции здания. Он может образовывать пол подвала, на уровне земли или на верхних уровнях. Обычно он армируется либо арматурой, либо стальной фиброй, и может быть изготовлен на месте или изготовлен заранее. Пол, сделанный из дерева или другого материала, не относится к категории 9.0011 плита перекрытия .

Бетонные плиты, образующие цокольный этаж здания, могут опираться либо на балки (называемые подвесными плитами), либо опираться непосредственно на основание (например, с помощью жесткого сердечника), называемые «опорными плитами».

Когда бетонная плита является частью конструкции крыши здания, ее обычно называют «кровельной плитой».

Термин « плита перекрытия » относится к готовому результату, но способов его достижения множество, а это означает, что существуют различные типы конструкций плит перекрытия. Важным моментом является то, что его можно назвать « плита перекрытия ‘, независимо от ее формы и включения в нее других материалов.

Плита перекрытия может быть:

• Горизонтальная плоская бетонная конструкция (обычно минимальной толщины 100 мм), поддерживаемая с двух или более сторон бетонными или стальными балками. Нижняя сторона уложенного бетона (если это верхний этаж) будет видна, если смотреть с нижнего этажа, и на ней могут быть следы опалубки (или опалубки), которая использовалась для обеспечения временной поддержки.
• Горизонтальная плоская бетонная плита, поддерживаемая профилированными стальными ребристыми листами (настилом). Сталь обеспечивает армирование, а также временную и постоянную поддержку бетона. При взгляде снизу виден стальной потолок (или софит), в котором могут быть углубления для ангаров, поддерживающих воздуховоды и другие коммуникации. Такие плиты часто называют «композитными», поскольку результирующая структурная эффективность плиты перекрытия выше, чем суммарная эффективность стали и бетона.
• Вафельная плита образуется при заливке бетоном ряда пластиковых опалубок, в результате чего на нижней стороне плиты образуется форма в виде ящика для яиц (наподобие вафли). Хотя такие конструкции обычно могут иметь толщину 500 мм и более, полые области делают конструкцию более легкой, экономичной и более структурно эффективной.
• Горизонтальная плоская бетонная верхняя часть, которая была залита на месте поверх балки и блочного основания или конструкции с полыми ребрами, которая включает арматуру.
• Сборная бетонная плита, поддерживаемая стальным каркасом (особенно в высотном здании).

Для получения дополнительной информации о различных типах плит перекрытий и прочитайте статью о бетонных плитах в зданиях.

• Фундаменты зданий.
• Монолитный бетон.
• Ячеистый ростверк.
• Бетон.
• Бетонные плиты в зданиях.
• Палуба.
• Полы в жилых помещениях: Часть 1: Конструкция, изоляция и гидроизоляция.
• Готовый уровень пола.
• Плавающие полы в зданиях.
• Фундаменты.
• Подложка фундамента.
• Эластичный пол.
• Резиновое напольное покрытие.
• Ленточный фундамент.
• Черный пол.
• Типы пола.
• Типы ростверка.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Системы перекрытий или перекрытий в зданиях — особенности и типы

Анре А
26 июня 2021 г.

Железобетонные конструкции зданий представляют собой комбинацию различных конструктивных систем. Он включает в себя вертикальные системы, горизонтальные системы и латеральные системы. Системы перекрытий или перекрытий представляют собой тип горизонтальной структурной системы, предназначенной для сопротивления гравитационным нагрузкам, таким как постоянные и временные нагрузки, действующие на нее, и для безопасной передачи их вертикальным системам, таким как колонны.

Нет времени читать: смотрите видео здесь >> Системы перекрытий и перекрытий в здании

Подробнее о: Типы структурных систем в здании

900 96 Объявления

Особенности систем перекрытий в железобетонных зданиях Конструкция

Система перекрытий или система перекрытий обладают следующими характеристиками:

1. Безопасная передача нагрузок на нижние несущие системы
2. Служит горизонтальной диафрагмой для соединения и придания жесткости другим элементам конструкции
3. Действует как жесткая диафрагма пола под действием боковых нагрузок и надежно распределяется по вертикальным элементам рамы
4. Сохраняет геометрию пола при воздействии боковой нагрузки

Различные типы систем перекрытий и перекрытий для зданий

В литье В монолитном железобетонном здании система перекрытий может быть следующих типов:

1. Система перекрытий с опорой на стену
2. Система перекрытий с опорой на балки
3. Система ребристых перекрытий
4. Система плоских плит
5. Система плоских перекрытий

1.

Система перекрытий с опорой на стену

Рекламные объявления

Это плиты или системы перекрытий, опирающиеся на несущие каменные стены. Важными особенностями являются:

• Перекрытия имеют толщину от 100 до 200 мм
• Диапазон пролетов от 3 до 7,5 м
• Применяется в малоэтажных зданиях плита или с четырех сторон, называемая двусторонней плитой.

Подробнее:

Это система, в которой плиты перекрытия опираются на балки, а не на стены. Во время строительства плиты строятся монолитно с балками в виде сетки.

• Применяется для плит пролетом от 3 до 7,5 м
• Применяется для высотного и малоэтажного каркасного строительства
• Гравитационные нагрузки от плит передаются непосредственно на балки, а затем на колонны.

Примечание. Когда балка напрямую соединена с колоннами в вертикальной раме, балки называются главными балками или фермами. Когда балки, поддерживающие плиты, опираются не непосредственно на колонны, а на другие главные балки, тогда эти балки называются второстепенными балками.

Рекламные объявления

Читайте также: балка

3. Ребристая система плит

Это уникальная плита система, в которой плита, называемая топпингом, имеет толщину от 50 до 100 мм и размещается поверх близко расположенных тонких балок, называемых ребрами (расстояние между балками менее 1,5 м). Толщина ребер, используемых для поддержки плит, должна быть не менее 65 мм, а глубина в три-четыре раза превышает толщину.

• Также называется решетчатым полом

Рекламные объявления

• Может быть построена как односторонняя или двусторонняя система
• Двухсторонняя ребристая плита называется системой вафельных плит
• Может быть построена как монолитная, так и сборная

В этой системе плита перекрытия опирается непосредственно на колонны без использования балок жесткости, за исключением их периферии, как показано на рисунке ниже.
