Утепление межэтажных перекрытий — деревянных, бетонных, балочных и безбалочных / Статьи о Теплофом

Оглавление

  1. Когда необходимо утеплять?
  2. Материалы
  3. Особенности утепления
    1. Чердачные
    2. Цокольные
    3. Межэтажные
    4. Пола на верхнем этаже
    5. Балочных перекрытий
    6. По деревянным балкам
    7. По металлическим балкам
    8. Сборно-монолитные
    9. Безбалочных перекрытий
  4. Потолка на нижнем этаже
  5. Заключение

Когда хотят сказать хорошо о доме, то говорят «теплый дом». Обеспечить  теплом свое жилье можно по-разному, но очень важно его сохранить, чтобы сэкономить свои финансы и ресурсы планеты. Поэтому при новом строительстве и ремонтных работах одной из главных задач становится утепление квартир и домов, в том числе, утепление межэтажных перекрытий.

Когда необходимо утеплять?

Теплообмен в помещении во многом зависит от его расположения, особенно от наличия сверху или снизу неотапливаемых помещений. В зависимости от этого на перекрытиях между теплым и холодным  помещениями возникает потеря тепла. Как это происходит:

  1. В случае наличия на верхнем этаже холодного пространства следует ожидать, что перекрытие будет иметь более низкую температуру. При этом теплый воздух, поднимаясь верх охлаждается за счет нагрева перекрытия и общая температура помещения снижается.
  2. Если не отапливается нижнее помещение, например, подвал, то холодным будет пол. Кроме того, что это, в целом, тоже будет охлаждать помещение, существует опасность разрушения такого перекрытия из-за конденсирующейся влаги на холодной поверхности и попадания ее во внутрь перекрытия с последующим его разрушением.
  3. В случаях, когда верхнее и нижнее помещения имеют одинаковую температуру утепление перекрытия в большей степени выполняет задачу звукоизоляции.

Материалы

Среди всего разнообразия материалов, предлагаемых на рынке для утепления, выбор должен основываться с учетом таких главных требований, как:

  1. Материал должен обеспечивать защиту помещения от тепловых потерь и снижение расходов на энергоресурсы.
  2. Быть пожаробезопасным и не иметь никаких вредных для здоровья выделений.
  3. Не создавать опасной нагрузки на перекрытия, то есть вес не должен превышать расчетные показатели строения.

Самыми применяемыми для выполнения этих задач стали следующие материалы:

  1. Минеральная вата.  Она имеет неплохие показатели по тепло и звукоизоляции, при этом доступную цену и удобство в использовании. При монтаже не требуется специальных устройств и работа может производиться одним человеком. Минеральная вата не токсична и устойчива к высоким температурам.
  2. Качества пенопласта схожи с минеральной ватой. Но такой материал имеет жесткую структуру и выпускается в виде плит. Важно при выборе его для обеспечения теплозащиты уделять внимание пожаробезопасным свойствам. Такой пенопласт будет стоить дороже. Кроме того, при нагревании пенопласт способен выделять токсичные элементы, а потому его не рекомендуют для жилых помещений, особенно детских и спальни.
  3. Пенополиуретан обеспечивает хорошую теплоизоляцию при меньшем слое, обладает небольшим весом и высокой плотностью заполнения пространства. Но для его использования требуется специальная техника и квалифицированные исполнители. Поэтому его использование не так широко распространено.
  4. Насыпные материалы. Главным их преимуществом является обеспечение плотности теплозащитного слоя без образования пустот. К этой категории относятся:
    1. керамзит, наиболее часто применяемый материал, обладающий хорошими теплоизоляционными свойствами, но с ограничением в применении для чердачных перекрытий из-за большого веса;
    2. опилки могут применяться для утепления перекрытий с большой осторожностью, потому что не обеспечивают необходимой пожаробезопасности;
    3. эковата доступна по цене и обеспечивает необходимую защиту от холода, при этом обладает высокой износостойкостью и пожаробезопасностью.

Для тех, кто ценит жизненное пространство и не хочет терять 15 и более сантиметров высоты помещения существуют современные разработки специальных панелей, обеспечивающих прекрасную теплозащиту при небольшой толщине. Примером могут служить панели Teplofom. Изготовленные из экструзионного пенополистирола с армированной сеткой и покрытием из полимерцемента, они обладают прекрасными характеристиками по теплозащите при толщине от 10мм. В разряд достоинств такого материала входит прочность, долговечность и устойчивость к неблагоприятным условиям, а так же доступная цена.

Особенности утепления

Утепление перекрытий не сводится только к созданию дополнительного слоя, который обеспечит сохранения тепла в помещении. Система утепления должна учитывать и циркуляцию влаги. В теплом помещении, при наличии холодных поверхностей, на них образуется конденсат. Эта влага может проникать внутрь утеплителя, накапливаться там и вызывать рост плесени или приводить к гниению утеплителя и материала перекрытия. Не менее важно, чтобы обеспечивалась вентиляция помещения, иначе плесень будет появляться уже в самом помещении. Поэтому система утепления перекрытия выполняется в виде слоеного пирога, состоящего из самого утеплителя и мембран, предназначенных для защиты утеплителя от влаги.

Составляющие и порядок их расположения в  таком пироге будут зависеть от того, между какими помещениями находится перекрытие.

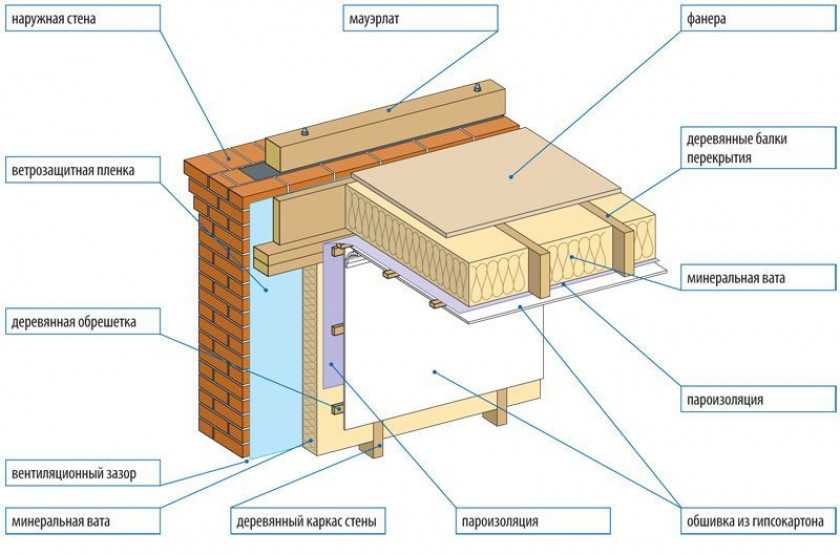

Чердачные

Эти перекрытия отделяют жилое помещение от неотапливаемого чердака. С учетом того, что теплый воздух поднимается к перекрытию, хорошая теплоизоляция способна сократить потери тепла на 30%. Но, не менее важной задачей для системы теплоизоляции чердачного перекрытия является возможность сохранить в помещении нормальную влажность и хорошую вентиляцию на чердаке. В противном случае конденсат, оседающий на балках, стропилах и  кровле, приводит к развитию грибка и постепенному их разрушению.

Чтобы защититься от неприятных последствий попадания влаги в утеплитель, особенно это касается такого материала, как минеральная вата, перед его укладкой обязательно используется пароизоляционная мембрана. Она задерживает влагу от поступающего наверх теплого воздуха и сохраняет утеплитель в сухом состоянии.

Необходимо будет произвести защиту от возможного попадания влаги сверху, от крыши. Для этого верхним слоем утепления будет гидроизоляционное покрытие. Оно может одновременно служить защитой от выветривания утеплителя, поскольку чердачное помещение обязательно должно проветриваться.

Читайте подробнее: Утепление чердака.

Цокольные

Цокольный этаж представляет собой связующее звено между фундаментом дома и жилыми помещениями. Чаще всего здесь обустраиваются подвалы. Нахождение непосредственно на грунте обуславливает низкую температуру цокольного этажа, если при этом нет утепления перекрытия, то потери тепла могут достигать 20%. Но это не единственная причина для утепления такого перекрытия. Если его не сделать, то воздействие тепла от жилого помещения может приводить к разрушению самого фундамента из-за постоянной смены промерзания и оттаивания грунта.

Обычно такое утепление осуществляется еще на стадии строительства. Если это не было сделано или существующее утепление не выполняет свои функции, то можно выполнять работы двумя способами: утепляя пол с внутренней стороны либо потолок со стороны цокольного этажа. Как и в случае утепления чердачного перекрытия, надо учитывать, что на внешней стороне перекрытия может образовываться конденсат, соответственно утеплитель необходимо защищать пароизоляционными  мембранами.

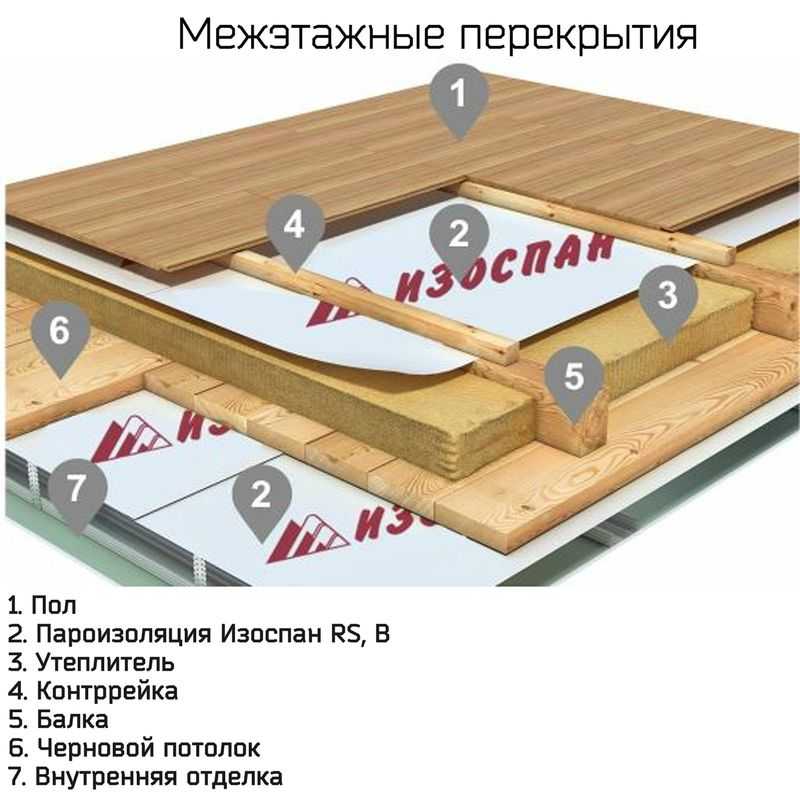

Межэтажные

В случае, когда перекрытие находится между двумя отапливаемыми этажами, с утеплением и пароизоляцией нет проблем. Исключением могут быть варианты, когда часть помещения расположена над неотапливаемой мансардой или имеет выступающую часть, непосредственно контактирующую с открытым пространством. Для таких исключительных случаев будет разумно предусмотреть теплоизоляцию по варианту цокольного этажа, чтобы снизить потери тепла, обеспечить сохранность строения от влаги.

Некоторые хозяева частных домов или дачных строений интересуются, нужна ли теплоизоляция, если зимой отдельные помещения не будут отапливаться. Разумеется, если сверху будет расположено холодное помещение, то увеличатся потери тепла, решением в таком случае может быть правильно выполненная звукоизоляция межэтажного перекрытия.  Для нее могут использоваться те же материалы, что и для теплоизоляции, в частности, минеральная вата или пенопропилен и др. Это позволит, даже при отключенном отоплении на одном из этажей, сохранять тепло на других.

Читайте также: Шумоизоляция межэтажных перекрытий.

Пола на верхнем этаже

Оборудовать перекрытия системой теплоизоляции можно разными способами. Выбор будет зависеть от конструкции, материала перекрытия, а так же от применяемого утеплителя.  Более простым в техническом исполнении, а соответственно распространенным способом считается утепление пола на верхнем этаже, поэтому стоит рассмотреть, как это выполняется для разных конструкций перекрытий.

Балочных перекрытий

Балочными называются перекрытия, в которых нагрузка распределяется между поперечными балками, расположенными на равном расстоянии. На них укладывается и крепятся элементы напольного покрытия  верхнего этажа и потолка нижнего. Такая конструкция имеет свободное пространство между несущими балками, которое возможно заполнить теплоизоляционным материалом. В зависимости от вида домостроения балки могут быть изготовлены из дерева или металла.

Деревянные балки распространены для частных домов и дачного домостроения за счет простоты монтажа и доступности материала, но предел возможной нагрузки на такие перекрытия невысок. Для строений, где предполагается высокая нагрузка более подходят металлические балки. Принцип утепления перекрытия в этом случае такой же, но необходимо более внимательное отношение к попаданию влаги. Одним из недостатков таких перекрытия может быть коррозия металла при повышенной влажности.

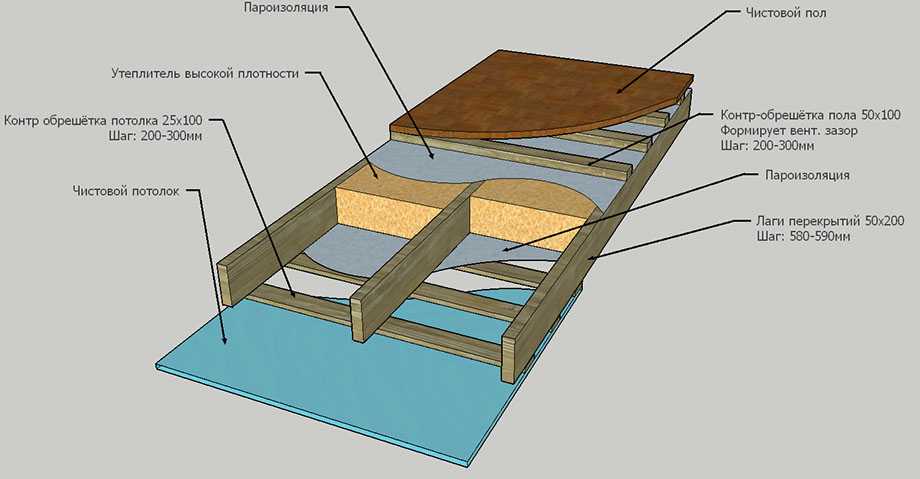

По деревянным балкам

Балки таких перекрытий могут изготавливаться из дерева в виде бруса с сечением порядка 100мм и высотой 150-200мм. Поверх этих балок укладываются лаги из досок, а на них крепится пол, возможен вариант без лагов, но их наличие улучшает условия эксплуатации и увеличивает долговечность. К этим же балкам снизу крепится потолочное покрытие.

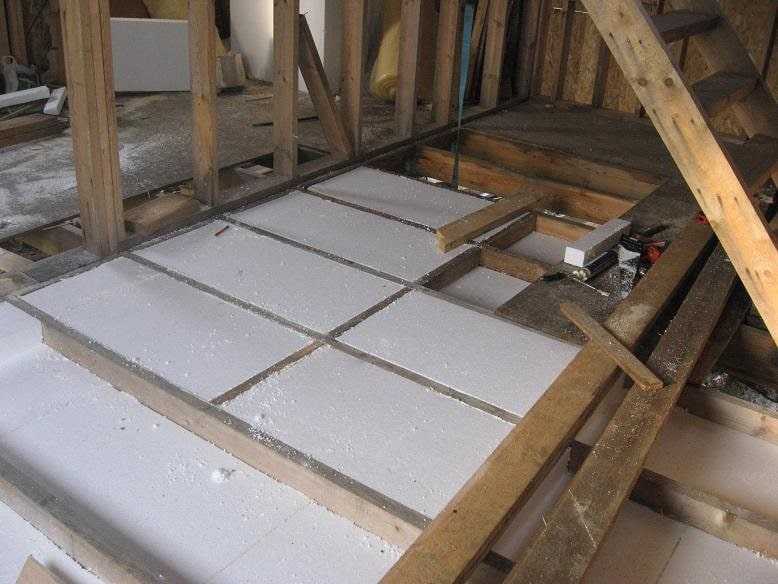

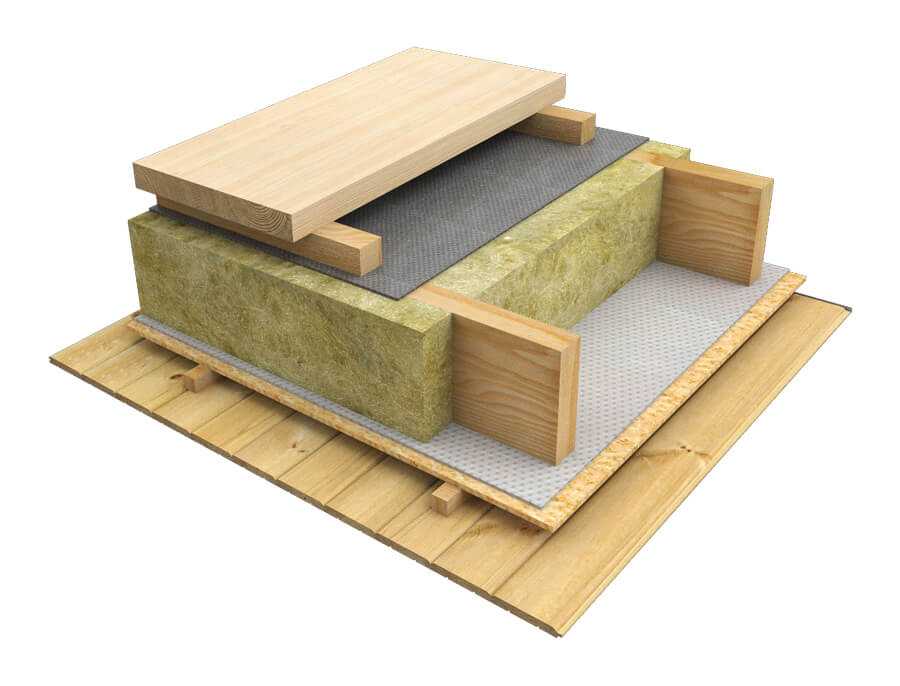

Теплоизоляция таких перекрытий осуществляется заполнением пространства между балками утеплителем. Обычно для деревянных перекрытий применяют различные виды минеральной ваты, пенопласт или пеноплекс, сыпучие материалы (керамзит), реже применяется вспененный полиуретан. Примерный план работы по теплоизоляции перекрытия по деревянным балкам будет следующим:

  1. На балки укладывается слой пароизоляции. Это очень важный момент, чтобы обеспечить сухой слой утеплителя и защитить сами несущие балки от влаги и плесени. Поэтому лучше приобрести для этого специально разработанные мембраны, но допустимо применение фольги или полиэтиленовой пленки. Такой слой перекроет доступ влажного воздуха внутрь утеплителя.
  2. Снизу подшивается потолок. После подшивки потолка получается конструкция из отдельных коробов между несущими балками.
  3. Все короба заполняются утеплителем. Необходимо учитывать, что при заполнении короба мягким материалом надо выбирать размер укладываемого материала на 20мм больше, чтобы он плотно с небольшой распоркой лег между балками.
  4. При укладке двух слоев утеплителя делать это надо внахлест, чтобы перекрывать швы предыдущего слоя. Уложенный утеплитель проклеивается лентой на стыках, для обеспечения цельности утеплительного слоя.
  5. Поверх уложенного утеплителя настилается еще один слой пароизоляции. У выбираемого материала главным качеством должна быть способность пропускать испарения из слоя утеплителя и задержки влаги, попадающей в утеплитель сверху. Для таких покрытий имеются соответствующие мембраны со специальной перфорацией.  В случае, когда перекрытие выполняется для неиспользуемого чердака теплоизоляция может считаться завершенной на данном этапе.
  6. Если перекрытие выполняется над цокольным этажом или на используемом чердаке, то на слой утеплителя укладываются лаги, а на них кладут собственно пол. Небольшое воздушное пространство между мембраной и полом, равное толщине лагов создает возможность вентиляции перекрытия и защиты от возникновения плесени.

По металлическим балкам

Использование металлического профиля (швеллеры, двутавры) в качестве несущих конструкций перекрытия значительно повышает его прочность и долговечность. Такие балки позволяют увеличить пролеты при уменьшении собственных размеров. Металл не подвержен гниению и поражению грибком. Но при обустройстве теплоизоляции металлические балки становятся «мостиками холода», а за счет конденсации влаги на их поверхности возникает угроза коррозии. Если защитить от коррозии может антикоррозийная обработка, то улучшить теплоизоляционные качества можно только покрывая балку слоем вспененного полиуретана, но для этого необходимо специальное оборудование.

Еще один способ улучшить теплоизоляцию с металлическими балками — это обернуть каждую балку слоем утеплителя и поверх пароизоляционной мембраной. В остальном технология утепления по металлическим балкам не отличается от процесса утепления по деревянным балкам.

Сборно-монолитные

Сборно-монолитные перекрытия выполняются из полых прочных блоков (вкладышей), укладываемых между балками. Затем вся конструкция покрывается армирующей сеткой и заливается бетоном. Для изготовления блоков используется керамика, пенобетон, газобетон и др. Такое перекрытие обладает высокой прочностью и хорошими теплоизоляционными свойствами. Эти свойства объясняются наличием воздушных пустот в блоках.

При необходимости дополнительно произвести теплоизоляцию сборно-монолитного перекрытия это можно сделать двумя вариантами.

  1. С использованием бетонной стяжки.
    1. выравнивается и очищается вся поверхность перекрытия;
    2. на ней расстилается гидроизоляционное покрытие;
    3. укладываются лаги;
    4. пространство между лагами заполняется выбранным материалом для утепления;
    5. следующим этапом выполняется бетонная стяжка толщиной не менее 30мм, поверх которой производится финишное покрытие.
  2. Первый вариант предполагает заметную потерю пространства за счет толщины  укладываемых лагов и бетонной стяжки. Чтобы избежать этих потерь, можно воспользоваться современными панельными материалами, имеющими многослойную структуру и позволяющими с минимальными потерями сохранять тепло. Одним из успешных отечественных разработок  в этой области стали панели Teplofom. При толщине от 10мм  они обеспечивают высокую степень теплоизоляции за счет многослойной структуры. При этом обладают прочностью и гибкостью. Монтаж такого теплоизоляционного слоя  несложен:
    1. поверхность перекрытия тщательно очищается и выравнивается;
    2. после этого на нее наносится специальный клеевой состав, на который крепятся панели;
    3. важно, чтобы укладка производилась плотно без зазоров на стыках;
    4. необходимо дождаться полного высыхания клея и оклеить все зазоры между стенами и панелями уплотнительной лентой, после чего можно приступать к чистовой отделке пола.

Безбалочных перекрытий

Безбалочные перекрытия собираются из элементов высокой прочности (железобетонные плиты, панели), которым не нужны поперечные балки для распределения нагрузки. Плиты опираются на несущие стены и специально установленные колонны с капителями. Основные разновидности безбалочных перекрытий это:

  • сборные, выполненные из отдельных элементов;
  • монолитные, когда монтируется опалубка с армирующей сеткой, а созданное пространство заполняется слоем бетона.

За счет высокой плотности материала, используемого для безбалочных перекрытий, они имеют хорошую защиту от влаги и не подвержены коррозии. При этом устройство теплоизоляции будет уместно создания теплого пола в жилом помещении.

Теплоизоляция для безбалочных перекрытий производится аналогично сборно-монолитным перекрытиям.

Потолка на нижнем этаже

Нередко возникают ситуации, когда теплоизоляция перекрытия не может быть проведена на верхнем этаже. Причинами могут быть нежелание уменьшать высоту помещения, невозможность сделать это на чердаке, нежелание демонтировать уже имеющийся пол и др. В этом случае можно произвести теплоизоляционные мероприятия на потолке нижнего этажа. Для этого применяются те же утеплительные материалы, что и для потолка.

Утепления потолка можно произвести двумя способами.

  1. Каркасный. В этом случае на потолке монтируется каркас, который затем заполняется выбранным утеплителем. Для этого по периметру помещения крепится деревянные или металлические направляющие, а затем укладываются рейки, создающие обрешетку для укладки утеплителя. Чаще всего утеплителем служит минеральная вата, пенопласт и др. Сверху утеплитель защищается пароизоляционной мембраной, поверх которой монтируется гипсокартон или другой твердый материал в качестве наружной оболочки.
  2. Бескаркасный. Такой метод позволяет экономить пространство, так как его толщина будет значительно меньше каркасного. При бескаркасном методе утеплительный материал крепится непосредственно к поверхности потолка. Это обстоятельство требует очень серьезной подготовки поверхности. Должны быть заделаны все сколы и трещины, желательно добиться идеально ровной поверхности, чтобы обеспечить плотное прилегание материала. В качестве утеплителя для бескаркасного метода лучше выбирать твердые утеплители в виде плит и панелей. Такие плиты при помощи клея крепятся к потолочной  поверхности с максимальной плотностью и отсутствием зазоров на стыках. После высыхания клея осуществляется крепление специальными дюбелями зонтиками. В результате получается ровная плотная поверхность, готовая к финишной отделке.

Панели Teplofom – простой и эффективный способ утепления

Как использование панелей Teplofom может упростить процесс теплоизоляции межэтажных перекрытий:

  1. Они могут применяться для любых видов перекрытий.
  2. Небольшой вес дает возможность производить работу самостоятельно.
  3. Создаваемый теплоизоляционный слой не боится влаги, а значит отпадает необходимость в гидро- и пароизоляции.
  4. Панели могут применяться для любых помещений и работают одинаково хорошо на чердаках и в подвалах.

Чтобы удовлетворить все потребности, выпускаются следующие модификации теплоизоляционных панелей Teplofom:

  • Teplofom+  выпускается толщиной от 10мм до 100мм, что позволяет применять даже в самых суровых климатических условиях;
  • Teplofom-SP  оснащаются специальным соединением шип-паз. Это позволяет упростить монтаж, создавая при этом цельную прочную конструкцию. Такие панели могут использоваться и для монтажа внутренних перегородок;
  • Teplofom-PL выполнены из слоя пенополистирола с двусторонней облицовкой из влагостойкой фанеры. Такой материал может без какой-либо дополнительной термоизоляции применяться для кровли, пола, перегородок.

Заключение

Через не утепленные перекрытия, которые граничат с неотапливаемыми цокольными, подавальными и чердачными пространствами теряется до 30% тепла. Теплоизоляция перекрытий позволят существенно снизить затраты на отопление и повысить комфортность проживания. Выполнить теплоизоляцию возможно различными способами. Для этого применяются разнообразные материалы, дающие возможность сделать это самостоятельно и по разумным ценам. Но для выполнения таких работ необходимо учитывать правильность использования выбранных материалов и соблюдать технологию монтажа, чтобы обеспечить надежность и долговечность перекрытия.
