Анкерные крепежи: Анкерное крепление. Особенности использования, разновидности изделий

Анкерное крепление. Особенности использования, разновидности изделий

Компонентами данной крепежной детали (по-другому она называется анкер-клин) являются:

Основные размерные характеристики анкер-шпильки такие:

• длина – min 75 мм; max 500 мм;




• диаметр цилиндрической распорной муфты – в пределах 10 мм…28 мм;




• диаметр метрической резьбы от M6 до M24.

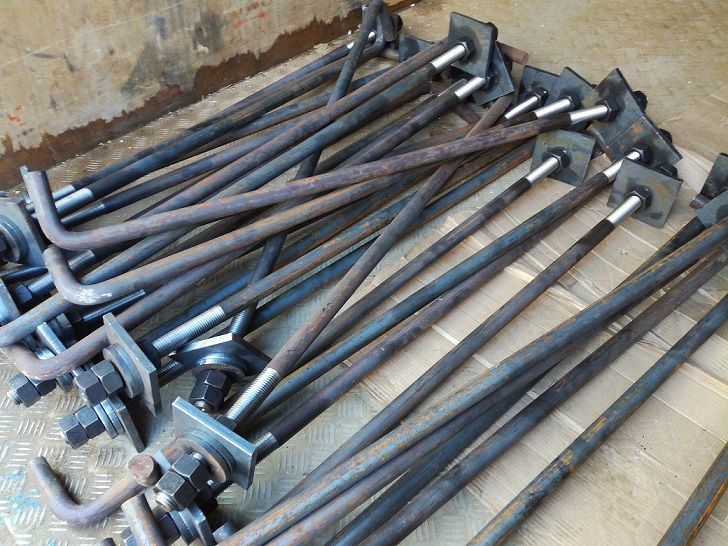

Болт анкерный с крюком

Верхняя часть этой крепежной детали, в соответствии с названием, выполнена в форме крюка. С противоположной стороны стержня находится конусообразная гайка. Резьбовая часть шпильки защищена цилиндрической распорной муфтой/гильзой с прорезями на поверхности. Другими важными элементами являются шестигранная гайка и плоская шайба.

Металлургическая отрасль выпускает болты анкерного типа с крюком со следующими характеристиками образцов наиболее ходовых типоразмеров M8, M10 и M12:

•  вырывающая сила (минимальная) из бетона марки B25 – от 11,5 кН до 23,0 кН;




• длина анкера (общая, включая кольцо) – min 72,0 мм; max 170,0 мм;




•  пределы глубины анкеровки – минимальная 40,0 мм; максимальная 70,0 мм;




• наружный диаметр конусообразной гайки – от 8,0 мм до 70,0мм.

Болт анкерный с кольцом

Конструкция такого анкера (как и любого иного подобного по функционалу изделия) включает резьбовую шпильку, распорную втулку, коническую гайку с насечками на поверхности, шестигранную гайку и плоскую шайбу. Отличие от предыдущего варианта заключается в том, что стержень переходит не в крюк, а в кольцо.

На рынке стройматериалов присутствуют болты анкерные с кольцом с размерными характеристиками, изменяющимися в ниже представленных диапазонах:

• диаметр метрической резьбы шпильки – от M8 до M20;




• длина распорной муфты – min 30,0 мм; max180 мм;




•  длина анкера от торца стержня до его перехода в кольцо, то есть длина всей резьбовой части – минимальная 40,0; максимальная 200,0:




• диаметр большей грани конусообразной гайки – от 8,0 до 20,0;




• диаметр кольца – min 10,0; max 40,0

Минимальная вырывающая сила из бетона марки В25 колеблется в пределах 1,2 кН…5,1 кН.

Болт анкерный

Существует и, так сказать, классический болт анкерный. Его основным отличием является наличие на стрежне шестигранной головки. Другие элементы конструкции крепежа данного вида – это те же конусообразная гайка с насечками на внешней поверхности, распорная муфта с прорезями на теле и плоская шайба.

Принцип его действия стандартен: при закручивании болта гайка, поднимаясь по виткам резьбы, упирается в нижнюю грань распорной втулки. От оказываемого давления прорези расширяются, и формируемые в ходе этого процесса лепестки внедряются в материал монтажного основания. В результате надежно крепится весь анкерный болт.

На рынке эта деталь представлена с широким разнообразием технических характеристик. Назовем диапазон их изменения лишь наиболее ходовых типоразмеров – M8, M10 и M12.

• Длина анкера – от 69,0 мм до 121,0 мм.




• Минимальная глубина при установке сквозным методом – min 65,0 мм; max 115 мм.




• Толщина (максимальная) прикрепляемого объекта – в пределах 15 мм…50 мм.




• Минимальная глубина анкеровки — от 35,0 мм до 50 мм.




• Величина максимального крутящего момента при анкеровке – min10,0 нМ; max 40 нМ.




• Значения допустимого изгибающего момента – минимальное 5,2 нМ; максимальное 25,7 нМ.




• Минимальная вырывающая сила из бетона марки B25 – от 10,5кН до 18,3кН.

Анкер-бабочка

Разговор об анкерном креплении будет неполным без упоминания дюбеля-бабочки. Эта деталь с успехом фиксируется не только на поверхности плотной основы, что является обязательным условием для вышеуказанных крепежных элементов, но и, например, на таком относительно рыхлом стройматериале, как гипсокартон.

Конструкция анкера-бабочки (другое общепринятое название – дюбель Молли) включает следующие элементы:

• полую втулку с шайбой с зубцами и продольными прорезями в среднем сегменте. Во внутреннем отверстии ее нижней части имеются витки метрической резьбы;




• винт со сферической шляпкой;

Принцип действия анкера-бабочки такой: после установки детали в монтажное отверстие, легкими ударами молотка зубья шайбы утапливаются в материале монтажной базы. Затем вкручивается винт в резьбовое отверстие нижней части муфты. Той не дают проворачиваться внедрившиеся в гипсокартон зубцы шайбы. Во время завинчивания тело этой нижней части поднимается по виткам резьбы, из-за чего лепестки расходятся, образуя своего рода зонтик, до полного упора в поверхность монтажной основы.

Диапазоны изменения основных технических характеристик наиболее ходовых образцов металлических анкеров-бабочек – M4, M5 и M6 представлены ниже.

• Длина анкера – от 22,0 мм до 76,0мм.




• Расстояние между внутренней поверхностью шайбы с зубцами и несущим основанием, расположенным за прикрепляемым листом – min 32 мм; max 76 мм.




• Длина используемого винта – в пределах 34 мм…88 мм.




• Толщина листа (максимальная) – от 3 мм до 50 мм.




• Толщина (максимальная) подлежащего креплению объекта – в пределах 10,0 мм…36,0 мм.

В заключение рекомендуем ознакомиться с весьма информативным видео, в котором рассказывается о разнообразных деталях анкерного крепления и о методике их монтажа. Запуск ролика осуществляется путем наведения курсора на ниже размещенную картинку с последующим одновременным нажатием клавиши «Ctrl» и левой кнопки мыши ПК.

Надежный крепеж: виды анкеров для стен и пола

Думая о надежном крепеже для бетона или кирпича, многие выбирают дюбель, почему-то забывая об анкерном болте. С его помощью надежно фиксируются довольно тяжелые конструкции. В основу работы системы положен принцип сопротивления материала разрушению, который включается благодаря конструкции своеобразного якоря на крайнем участке гильзы.

Содержание

• 1 Коротко об анкерном крепеже
• 2 Популярные виды металлических анкеров для стен и напольных поверхностей
  • 2.1 С гайкой
  • 2.2 Клиновой
  • 2.3 С кольцом
  • 2.4 Клин Bierbach
  • 2.5 Забивной
  • 2.6 Рамный
  • 2.7 Винтовой
• 3 Чем выполнить анкерное крепление сейфа к бетонному полу

Коротко об анкерном крепеже

Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Чтобы установить нужный анкер в бетон, не помешает ознакомиться с его основными техническими характеристиками, которые заключаются в следующих параметрах:

• Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
• Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
• Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
• Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2. 09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

1. Значение 1 – внешний диаметр.
2. Значение 2 – диаметр анкерного болта.
3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей

Крепежные изделия представлены в различных конструктивных исполнениях. В строительстве используются как универсальные изделия, так и болты, предназначение которых состоит в решении специализированных задач. Чтобы грамотно выбрать крепеж, нужно разбираться не только в его разновидностях, но и знать, для каких случаев нужен тот или иной элемент.

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит обратить внимание на клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

• Перфоратором сверлится отверстие соответствующего диаметра.
• Гильза вставляется в отверстие.
• Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный узел для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление сейфа к бетонному полу

В нынешних реалиях все чаще возникает вопрос, как и чем надежно закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают делать монтаж самостоятельно. Закрепление стального хранилища обычно делается в целях предотвращения несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

• Толщина перекрытия или основания пола должна быть не менее 150 мм.
• При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
• Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

Анкеры для крепежа | Анкеры для бетона

Запросить ценуСвяжитесь с нами

Металлические крепежные анкеры и анкерные болты обеспечивают практичное решение для крепления одного объекта к другому, в основном, когда объект на поверхности твердый и твердый, например, каменный кирпич, бетон или пустотелые, такие как гипсокартон.

В Fastener Solutions мы предлагаем множество крепежных анкеров из самых разных материалов, покрытий, сортов или классов, шагов резьбы, а также изделия по индивидуальному заказу. Выберите из нашего полного ассортимента ниже. Мы будем работать с вами, чтобы выбрать наиболее эффективный и долговечный продукт для вашего применения.

Просмотрите наш полный список стиральных машин ниже или свяжитесь с нашим дружелюбным и знающим персоналом по продажам для получения дополнительной информации 866-463-2910. Fastener Solutions — ваш надежный поставщик первоклассных металлических и пластиковых крепежных анкеров и анкерных болтов, а также полностью индивидуальные и оптовые варианты.

Применение анкерного крепления

Тип анкера, который будет наиболее подходящим для применения, будет зависеть от материала и состояния поверхностного объекта, а также от размера, веса и направленной силы закрепляемого объекта. Крепежные анкеры могут быть прикреплены к широкому спектру материалов, в том числе:

• Кирпич
• Бетон
• Гипсокартон
• Камень
• Фанера
• Гипс

Оптовые варианты крепежных анкеров

Все анкеры Fastener Solutions доступны в широком диапазоне материалов, в том числе из экзотических металлов, обладающих множеством различных типов уникальных свойств. Если вы не можете найти тип металла, который ищете, или у вас есть конкретные вопросы относительно наших экзотических металлов, свяжитесь с нами или позвоните нам напрямую по телефону 866-463-29.10.

Анкерные болты для бетона

Анкерные болты по бетону не используют расширение как способ удержания соединенного основного материала. Вместо этого бетонные анкеры имеют чрезвычайно прочную высокую и низкую резьбу, которая глубоко врезается в бетон при установке. Анкерные болты по бетону также можно снять и снова вкрутить в те же отверстия.

Клиновые анкеры

Клиновые анкеры (или распорные анкеры) поставляются с гайкой и шайбой и устанавливаются в предварительно просверленные отверстия. Сначала анкер вставляется через соединительный материал в просверленное отверстие до тех пор, пока резьба анкера не окажется ниже поверхности бетона. Затем гайка затягивается гаечным ключом, который заклинивает зажимную часть клинового анкера между бетоном и стержнем анкера. Уникальная конструкция клиновых анкеров для бетона позволяет успешно закреплять арматуру в бетоне. Клиновые анкеры очень долговечны и обеспечивают исключительную прочность после установки.

Анкеры для полых стен

Анкеры для пустотелых стен представляют собой трехкомпонентный крепеж, состоящий из цилиндрической оболочки-расширителя с удаленными продольными участками хвостовика. Эта конструкция позволяет тянуть оболочку к голове и образовывать анкерные ножки на глухой стороне сборки. Анкеры для полых стен в основном используются для обеспечения стабильной системы крепления на более слабых поверхностях основания, таких как гипсокартон и гипсокартон. Этот тип анкерной системы может быть установлен в предварительно просверленные отверстия и обычно имеет захватное устройство, которое расширяется за стеной при полной установке для поддержки смонтированного фитинга.

Втулочные анкеры

Втулочные анкерные крепления работают, расширяясь по отношению к материалу, в который они встроены. Одним из преимуществ анкерной втулки является то, что ее можно снять после установки. Еще одним преимуществом является то, что длина втулки создает меньшую нагрузку на основание, чем клиновой анкер.

Конические пластиковые анкеры

Конические пластиковые анкеры могут использоваться для самых разных применений в самых разных материалах, от бетона до штукатурки и плитки. Формованная манжета позволяет использовать эти анкерные крепления в полых материалах и может использоваться с шурупами для дерева или листового металла.

Анкеры молота

Крепежи с молотковым приводом устанавливаются с помощью молотка, чтобы расширить их или вставить их в предварительно просверленное отверстие в бетонном, кирпичном или блочном основном материале. К преимуществам относятся простота установки, возможность немедленной загрузки и устойчивость готовой сборки к взлому.

Анкеры с машинным винтом

Анкеры с крепежными винтами обеспечивают быстрое закрепление в кирпиче, бетоне или камне. Пластичность свинцового щита позволяет заполнять неровные или неравномерные места в отверстии. Распорная втулка при подбивке удерживает расширитель внутри отверстия в кладке, равномерно распределяя нагрузку вокруг анкера.

Анкерные болты

Анкерные болты обычно используются для различных проектов, от стандартной архитектуры до ремонта плотин и строительства атомных электростанций. Поскольку анкерные крепления обычно встраиваются в основание с помощью физических или химических средств, эти болты имеют резьбовой стержень, выступающий над поверхностью, что обеспечивает надлежащее крепление конструкции или объекта к бетону.

Защитный кожух для шурупов

Защитные щиты представляют собой анкеры средней мощности, которые расширяются, чтобы заполнить площадь предварительно просверленного отверстия, когда шуруп затягивается в щите. Сверхдлинные размеры предназначены для использования в растворе или кирпиче. Стандартные длины предназначены для использования в бетоне.

Вставные анкеры

Забивные анкеры изготавливаются из нержавеющей стали и цинка, имеют внутреннюю резьбу и подходят для установки заподлицо в твердые материалы.

U-привод

Анкерная система U-Drive — это быстрый, простой и экономичный метод надежного крепления изоляционных панелей, используемых в сочетании с нагрузочными пластинами. Анкер можно использовать в бетоне, блоке, кирпиче или камне.

Анкер расширительного щитка

Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный щит с машинным болтом состоит из расширительного конуса с внутренней машинной резьбой и набора расширительных щитов.

Перекидное крыло

Крыльчатые анкеры с шарнирно-рычажным механизмом предназначены для обшивки панелями, стеновыми панелями и сплошной кладкой, приводимой в действие винтом (винт не входит в комплект поставки). Их можно легко отрегулировать под толщину стены.

Анкеры для дерева

Анкеры для дерева используются исключительно с шурупами, лагами и саморезами для легких работ в кирпиче, блоках, гипсокартоне, кирпичной кладке или бетоне. Эти анкеры будут соответствовать неправильным, некруглым отверстиям.

Продукция Мунго

Металлические и пластиковые изделия Mungo обеспечивают удобное и простое крепление. Просмотрите наш выбор продуктов Mungo, включая: анкеры, винты, заглушки, реактивные заглушки и нейлоновые заглушки.

Нейлоновые анкеры для гвоздей

Анкеры с нейлоновыми гвоздями устанавливаются путем вставки конца нейлонового стержня в предварительно просверленное отверстие и забивания шляпки гвоздя до тех пор, пока он не встретится с головкой корпуса анкера. Этот тип легкого анкера предназначен для использования в твердых материалах, таких как бетон, кирпич и блоки.

Анкер E Z

Анкер E Z представляет собой цельный самосверлящий анкер, разработанный для оптимальной фиксации в гипсокартоне и других гипсовых материалах.

Муфты с проушиной

Если вам нужны прочные рым-муфты и резьбовые соединения, у нас есть продукты, которые вам нужны, чтобы выполнить работу. Муфты с проушиной предлагаются в различных материалах, размерах и покрытиях.

Индивидуальные варианты анкерного крепежа

В Fastener Solutions мы предлагаем широкий ассортимент металлических и пластиковых крепежных анкеров, в том числе заказные, оптовые и экзотические металлические изделия. Мы можем согласовать ваши потребности в анкерных болтах с металлом, который подходит в соответствии со спецификациями вашего проекта.

Свяжитесь с Fastener Solutions для крепежных анкеров сегодня

Свяжитесь с нами , чтобы получить дополнительную информацию о наших вариантах металлических и пластиковых анкеров, включая бетонные анкеры, клиновые анкеры, настенные анкеры и многое другое. Также доступна полная настройка ваших потребностей в крепежных винтах. Все наши анкеры доступны из самых разных материалов, включая экзотические металлы. Вы также можете запросить расценки или позвонить нам напрямую по телефону 866-463-2910 и задать любые интересующие вас вопросы.

Для крупномасштабных заказов запросите расценки, чтобы получить лучшие цены для вашего индивидуального заказа.
