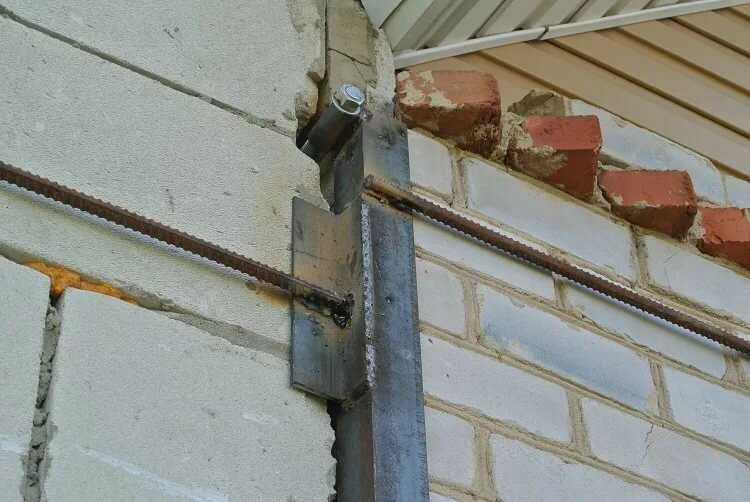

Усиление стен тяжами 👉 разновидности и техника выполнения

Кирпич — стройматериал, отличающийся прочностью и надежностью. Но и он с течением времени может подвергаться разрушению. Деформации поддается не только фундаментное сооружение, но и стены частного дома. Требуется своевременно их восстановить. Можно воспользоваться разнообразными способами усиления конструкции, продлевающими срок эксплуатации жилища. Об усилении стен тяжами можно подробнее узнать из этой статьи.

Укрепление стен

Содержание статьи

  • Причины для укрепления стен
  • Разновидности методик
  • Монтаж армированной обоймы
  • Сооружение железобетонного пояса
  • Отличительные черты композиционной обоймы
  • Как сделать стальную конструкцию
  • Какие современные методы используются для улучшения прочности кирпичных стен

Причины для укрепления стен

Потребность в усилении капитального строения возникает по нескольким причинам:

  1. После конструктивных ошибок в виде:
    • Нехватки глубины фундаментного сооружения.
    • Неравномерного проседания отдельных частей строения.
    • Любых деформаций, которые возникают в перекрытии.
    • Когда несущая способность здания не соответствует возлагаемым нагрузкам.
  2. В процессе неправильной эксплуатации:
    • Допускается переувлажнение кладочных стен.
    • Проседает основание дома.
  3. Технологические ошибки в процессе возведения стен.

Последние могут по-разному сказываться на долговечности капитального строения. Теряется несущая способность в разной степени воздействия.

Слабая — не более 15 % — вызвана:

  • негативным воздействием существенных порывов ветра;
  • процессом размораживания в несколько циклов;

Слабая потеря прочности

  • при воздействии огня на поверхность строения с повреждениями глубиной до 5 мм вглубь стен;
  • трещинами наискось и по вертикали, пересекающимися между собой не больше чем в пределах двух порядовок.

Средняя (15- 25%) возникает, когда:

  • кирпичная кладка регулярно выветривается и размораживается;
  • отслаивается облицовка фасада глубиной до 25 %;
  • в процессе воздействия огня повреждается стена глубиной до 20 мм;
  • стена наклоняется и выпучивается в одном этаже не более чем на 1/5 всей ее толщины;

Средняя

  • по причине нарушения технологии монтажа перемычек и балок под кровлей появляются трещины. Возникает их пересечение;
  • плиты перекрытия смещаются больше чем на 20 мм.

Высокая — больше 50%. Может возникнуть, когда:

  • обрушились стеновые перегородки;
  • поверхность стены подвергалась выветриванию и размораживанию более чем на 40% в отношении ее толщины;
  • после пожара или локального воздействия открытого огня на кладку наблюдается разрушение глубиной больше 60 мм;
  • косые и вертикальные сколы, трещины поднимаются в высоту на 7 порядовок;
  • стены выпучиваются и подвергаются наклону в одном этаже более чем на 1%;
  • стойки смещаются;

Высокая степень разрушения

  • наблюдается отрыв продольных несущих конструкций от их поперечного аналога;
  • смещение несущих плит более чем на 40 мм.

Важно! Если стена кирпичного сооружения потеряла более 50% прочности, рекомендуется незамедлительно приступать к ее восстановлению. Это разрушенная часть фасада, считающаяся опасной для нахождения людей.

Разновидности методик

Производить усиление кирпичной стены можно по-разному. Все зависит от степени ее разрушения и места размещения дефекта. Но можно выделить общую последовательность выполнения работ:

  1. Произвести ремонт цокольного этажа капитального строения.
  2. Удалить имеющиеся трещины и сколы. Воспользоваться штукатуркой. Выполнить оштукатуривание или ошпаклевывание в зависимости от глубины деформации стены.
  3. Выполнить ремонт и частичное усиление перемычек.
  4. Укрепить отдельные простенки и стойки, которые нуждаются в усилении.
  5. Реализовать пространственную жесткость стеновой кладки.
  6. Разрушенные участки фасада здания локально переложить.
  7. Произвести утепление фасадной части дома.
  8. Заложить или сделать проемы.

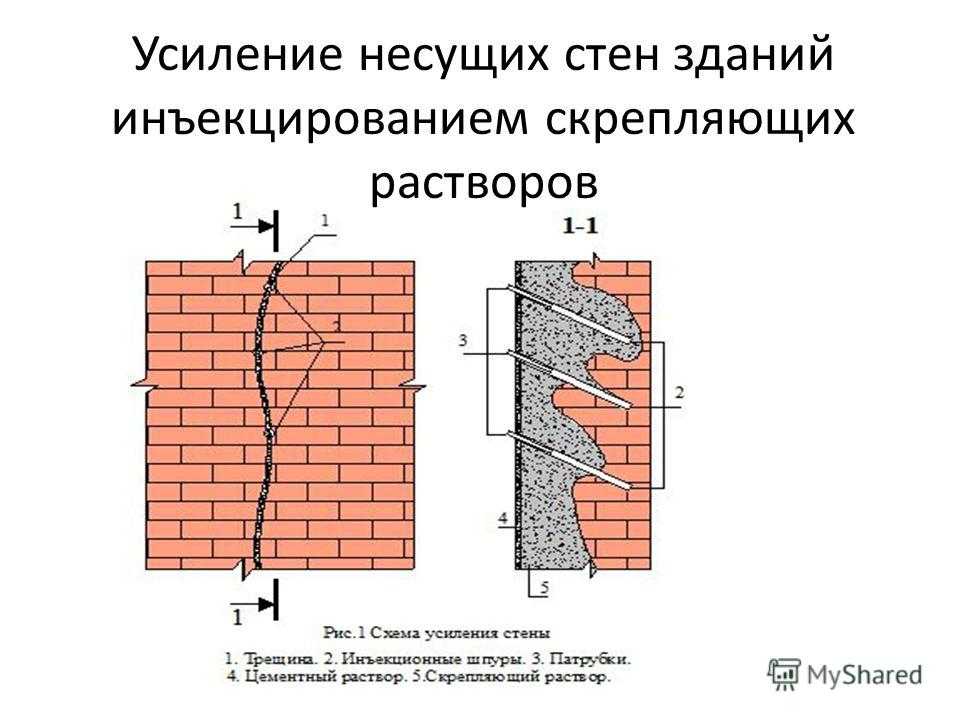

  9. Произвести усиление кирпичной кладки методом инъекцирования.

Если в фасаде появились узенькие трещины толщиной до 5 мм или широкие до 4 см (не наблюдается нарушение целостности кладочной поверхности), рекомендуется произвести:

  • расшивку дефекта;
  • ее качественную промывку водой;
  • зачеканивание торкретбетоном.

Если трещина привела к нарушению кладки, специалисты советуют:

  • расчистить трещину;
  • промыть ее водой;
  • заделать торкретбетоном;
  • по длине дефекта делаются небольшие отверстия;
  • в их полость вводятся специальные инъекторы;
  • под определенным давлением через инъекторы производится ввод специализированного строительного состава.

Произвести усиление стены из силикатного кирпича можно посредством различных методик:

  • реализацией обойм на основе армированных составов;
  • укреплением стальными тяжами;
  • выполнением железобетонных обойм по периметру всего строения;
  • использованием композиционных стройматериалов для обойм;
  • усилением кирпичной кладки стальными обоймами.

В процессе выбора методики усиления рекомендуется брать в учет множество факторов:

  • марку применяемого состава для оштукатуривания стен;
  • процент армирования строения;
  • степень разрушения и состояние кладочной поверхности;
  • схематическое изображение приводимых нагрузок на частное сооружение в целом.

Прочностные характеристики кладки полностью зависят от процента ее армирования посредством хомутов.

Во время внешнего осмотра производится оценка состояния стены:

  • количество трещин;
  • их габариты: глубина и ширина;
  • месторасположение дефектов.

Важно! Качественное восстановление прочностных свойств несущих стен производится посредством их усиления обоймами.

Монтаж армированной обоймы

Удалить образовавшиеся трещины и свести к минимуму риск их последующего появления можно собственноручно. На помощь приходит процесс армирования стен.

Рекомендуется воспользоваться:

  • каркасом на основе металлических прутков;
  • цельными стержнями арматуры;
  • арматурной сеткой;
  • пилястрами из железобетона.

Технологический процесс усиления посредством арматурной сетки:

  • установка стройматериала производится с одной или двух сторон. Сетка фиксируется в месте разрушения с небольшим захватом;
  • изначально выполняются специальные отверстия для ее последующего крепления;
  • надежность фиксации возлагается на сквозные шпильки или анкера, вставляемые в подготовленные отверстия;
  • производится нанесение песчано-цементного раствора. Используется цементный порошок марки не менее М 100;
  • рекомендованная толщина нанесения штукатурки составляет 20-40 мм;
  • приступают к креплению вспомогательных стержней сечением 6 мм. Их устанавливают по высоте углов, опустив крепежные элементы на 0,3 м. Обеспечивается надежность процесса усиления кладки;
  • если предполагается односторонняя методика крепления арматурной сетки, применяются анкера сечением 8 мм. Их монтаж по периметру участка производится с интервалом до 0,8 м;
  • двухсторонняя методика размещения сетки требует применения сквозных анкеров сечением 12 мм. Крепежные изделия фиксируются с интервалом до 1,2 м. Их крепят к металлической сетке. Может применяться метод точечной сварки.

Армированная обойма

Сооружение железобетонного пояса

Усиление фасада на основе силикатного кирпича требует сооружения железобетонного пояса.

Монтаж пояса из железобетона

К положительным качествам пояса относят:

  • скорость выполнения монтажа;
  • невысокую стоимость реализации укрепления.

К негативным сторонам относится увеличение нагрузки на фундаментное сооружение. В процессе сооружения железобетонной конструкции рекомендуется по всему периметру строения выполнить фиксацию арматурной сетки посредством использования специальных фиксаторов.

Важно! Чтобы достичь максимального усиления кирпичной кладки, нужно выполнить такую оболочку, которая по прочностным параметрам превышала бы свойства самой стены.

Основными параметрами эффективности обоймы считаются:

  • состояние кладочной поверхности;
  • прочность бетона;
  • разновидность и степень нагрузки на перекрытия;
  • процент армирования.

Такая разновидность укрепления определенную часть нагрузки берет на себя, тем самым освобождая кладку.

Отличительные черты композиционной обоймы

Методика отличается эффективностью в виду применения высокопрочных волоконных соединений: стекло- и углеволокна. Наблюдается увеличение прочностных характеристик на:

  • сжатие отвесных сооружений;
  • сдвиг или срез перпендикулярных пересечений.

Композиционная обойма

Технологический процесс выполнения строительных манипуляций:

  • Выполняется оценка степени разрушения конструкции.
  • Производится обработка необходимого участка специальной пропиткой.
  • Создается грунтовой состав для упрочнения покрытия.
  • Монтируют металлический каркас.
  • Производится разборка временных сооружений.

Важно! Времянки удаляются исключительно после набора 50% прочности кладки в сравнении с показателями согласно проектной документации.

  • Выполняется оштукатуривание и окраска фасада.

Как сделать стальную конструкцию

Стальная обойма существенно увеличивает прочность и надежность перестенков.

Стальная конструкция

Предварительно рекомендуется обзавестись:

  • металлическими прутками сечением 12 мм;
  • металлическими поперечинами шириной 60 мм и толщиной 12 мм;
  • профильными уголками.

Технология выполнения работ:

  1. По углам участка усиления монтируют вертикальные уголки на бетонный раствор.
  2. Полосы фиксируются с интервалом 0,5 м.
  3. Увеличение прочностных параметров сооружаемой конструкции достигается путем накладки на уголки металлической сетки армирования.
  4. Оштукатуривание поверхности цементно-песчаным раствором выполняется шаром в 30 мм. Требуется полностью спрятать сетку во избежание последующей коррозии металла.

Важно! Если предполагается выполнение работ в больших масштабах, лучше предварительно достать растворонасос. Нанесение цемента должно производиться равномерно и приблизительно в одно время.

Какие современные методы используются для улучшения прочности кирпичных стен

Классический вариант укрепления с использованием композитных стройматериалов и инъектирования характеризуется скоростью выполнения работ и эффективностью улучшения качества несущих стен. Сегодня доступны инновационные способы выполнения работ.

Суть процесса состоит в том что:

  • в теле фасадной части дома выполняется сверление отверстий;
  • внутрь вводятся специализированные ремонтные вещества на основе эпоксидной смолы, полиуретана или микроцемента;
  • пустоты внутри сооружения заполняются раствором. Снижается риск последующего увеличения размеров трещины и разрушения фасада капитального строения. Увеличиваются прочностные характеристики перестенков. Повышается надежность имеющейся гидроизоляции.

Инновационные методики усиления стен

Процесс инъектирования позволяет решить ряд задач:

  • произвести полноценное укрепление кирпичной кладки;
  • выполнить структурное склеивание стройматериала;
  • надежно защитить поверхность фасада капительного строения от опасного влияния капиллярной влаги, которая просачивается внутрь дома.

Технологический процесс усиления композитным сырьем:

  • на обрабатываемую поверхность приклеиваются холсты. Они выполняются в виде ленты или сетки на базе высокопрочного стекловолоконного или углеродного сырья;
  • в качестве клеевого раствора используется состав на основе цемента или эпоксидной смолы.

Усиление кладочной поверхности и ее проемов требует грамотности и точности соблюдения технологии работ. Требуется произвести полноценное укрепление с удалением имеющихся дефектов и абсолютным восстановлением покрытия. Его целостности и прочности.

Важно своевременно приступить к выполнению работ, пока разрушение не перешло в стадию невозврата. Любая разновидность усиления кирпичной кладки хороша по-своему. Она повышает устойчивость капительного строения к нагрузкам и деформации. Защищает сооружение от негативного влияния окружающей среды.

проемов оконных, стальными тяжами (обоймами) в конструктивных элементах, а также все способы укрепления при недостаточной несущей способности

Несмотря на то, что кирпич является прочными и надежным строительным материалом, со временем происходит его постепенное разрушение. Деформироваться может как сам кирпич, так и фундамент здания.

Способы

Если вовремя принять необходимые меры, то можно остановить процесс разрушения кирпичной стены и полностью восстановить функциональность кладки.

Основные причины, по которым начинают деформироваться кирпичные стены:

  • конструктивные ошибки, допущенные во время строительства здания: недостаточная глубина фундамента, неправильный расчет перекрытий, когда несущая способность стен не соответствует оказываемой на них нагрузке;
  • неправильная эксплуатация здания;
  • использование некачественных материалов и неправильных пропорций раствора;
  • ошибки, допущенные на стадии проектирования.
  • неправильное утепление кирпичной стены

Современные строительные технологии позволяют усиливать кирпичные стены, помещая их в такие обоймы:

  1. армированная;
  2. композиционная;
  3. металлическая;
  4. железобетонная.

Чтобы снять усилие, которое разрушает стену, надо учитывать все факторы: марку бетона и раствора, состояние кладки, нагрузку, которая оказывается на стену, процент ее армирования.

Чем больше будет армированных хомутов, тем выше станет прочность кирпичной стены. Если в кирпичной кладке есть трещины, то после ее усиления при помощи обойм, полностью восстанавливается несущая способность стены.

Чтобы оценить размер повреждений, необходимо тщательно очистить трещины от грязи и остатков раствора, после чего промыть водой. Если этого не сделать, а сразу их заделать, то через некоторое время кладка снова начнет разрушаться.

Чтобы добиться максимального результата, надо не только усиливать кирпичную кладку при помощи обойм, но и выполнить инъектирование трещин растворами, которые имеют достаточную вязкость и морозостойкость, а также незначительное водоотделение и усадку, высокую прочность на сжатие и сцепление с поверхностью стены.

Применения армированной обоймы

Для того чтобы усилить стены и не допустить появления новых разрушений, можно выполнить армирование стен. Сделать это можно при помощи арматурных каркасов, металлических стержней или арматурной сетки.

Наиболее простым вариантом является проведение армирования при помощи арматурной сетки, в этом случае, порядок проведения работ будет следующим:

  • фиксировать арматурную сетки на стене можно как с одной ее стороны, так и с обеих;
  • перед этим необходимо просверлить отверстия;
  • для крепления сетки используются сквозные шпильки или сделать это можно при помощи анкерных болтов;
  • после крепления сетки, на нее наносят бетонный раствор, марка которого не должна быть ниже М 100;
  • толщина слоя раствора обычно в пределах 20-40 мм;
  • по высоте углов крепят вспомогательные металлические стержни диаметром 6 мм, от края отступают 25-30 см;
  • если сетка устанавливается только с одной стороны, то используются шпильки или анкера диаметром 8 мм с шагом 60-75 см;
  • если арматурная сетка крепится с обеих сторон стены, то диаметр шпилек не менее 12 мм и их шаг 100-120 см;
  • к анкерам или шпилькам арматурная сетка крепится при помощи сварки или вязальной проволоки.

Создание железобетонного пояса

Этот метод усиления стен отличается небольшими затратами и на его монтаж надо минимум времени. Толщина железобетонной обоймы составляет от 4 до 12 см, для ее создания используется мелкозернистый бетон, арматура, укладываемая в продольном и поперечном направлении.

К стене крепление железобетонной обоймы проводится при помощи фиксаторов, устанавливают ее по периметру здания и таким образом создают арматурную сетку.

Для укрепления стены, созданная железобетонная оболочка должна превышать ее прочность в несколько раз. После установки, железобетонная оболочка берет на себя часть нагрузки, создаваемой на стену, таким образом, она разгружается и прекращается ее повреждение.

Если необходимо сделать обойму толщиной до 40 мм, то она выполняется методом пневмобетонирования и торкретирования, после чего поверхность покрывают штукатуркой.

Если же слой обоймы толщиной до 120 мм, то ее делают при помощи инвентарной опалубки, она устанавливается вокруг ремонтируемой стены на всю ее высоту.

После создания опалубки, в нее вставляют специальные трубки, через которые подают бетонную смесь, имеющую мелкозернистую структуру.

Установка композиционной обоймы

Указанный метод усиления кирпичных стен имеет высокую результативность и эффективность, так как при его проведении применяется высокопрочное стекло или углеволокно. Данное решение позволяет значительно повысить прочность кирпичной кладки на сжатие и на сдвиг.

Выполняется установка композитной обоймы в следующем порядке:

  1. сначала проводится очистка стен, которые будут усиливаться;
  2. кладка пропитывается специальным составом;
  3. подготовленная поверхность грунтуется;
  4. проводится монтаж металлического каркаса;
  5. разбирают временные крепления, но делать это можно, когда новая кладка приобретет не менее 50% своей расчетной прочности;
  6. простенки штукатурят, а затем окрашивают.

Использование композитных материалов позволяет минимально увеличить нагрузку на фундамент, а единственным их недостатком является высокая стоимость.

Укрепление стальными тяжами (обоймами)

Для усиления несущей способности стен, часто применяют стальную обойму. Чтобы создать такую конструкцию, вам понадобится арматура диаметром 12 мм, металлические полосы толщиной 10-12 мм и шириной 40-60 мм, металлические уголки.

По углам площади, которая будет усиливаться, вертикально монтируются металлические уголки, их фиксация выполняется при помощи раствора.

Между хомутами расстояние должно быть не больше 50 мм, а чтобы они лучше сцепились с раствором, уголки закрывают металлической сеткой. Чтобы защитить стальную обойму от коррозии, толщина цементного слоя должна быть в пределах 2-3 см.

[stextbox id=»3_na_zam»] Если площадь стены большая, то раствор наносят не вручную, а при помощи специального насоса.[/stextbox]

Инъектирование конструктивных элементов

Современным методом усиления стен является инъектирование. Проводится оно следующим образом: в стене пробуриваются отверстия и в ее тело или это может быть выполнено за кирпичную кладку, вводятся цементные эпоксидные или полиуретановые составы.

Раствор попадает в трещину или пустоту, возникшую вследствие разрушения стены, предотвращает их дальнейшее повреждение, укрепляет и обеспечивает полную гидроизоляцию.

При помощи инъектирования стен, можно укрепить кладку, герметизировать появившиеся трещины, защитить стену от негативного действия влаги, провести герметизацию гильз водоводов, в которых размещены коммуникации и т.д.

Советы по усилению проемов в несущих стенах при недостаточной несущей способности

Достаточно часто возникает надо сделать новый проем в несущей стене или укрепить существующий. При выполнении указанных работ, надо придерживаться разработанных технологий и соблюдать существующие нормы:

  • если вы решили сделать проем в несущей стене, то надо придерживаться существующих нормативов, ширина проема в помещении высотой 2,5-3 метра не должна быть больше 2 метров;
  • монтаж проема надо выполнять ближе к середине стены, тогда нагрузка будет распределяться равномерно;
  • если дом многоэтажный, то на нижних этажах ширина проема не должна быть более 90 см;
  • если вы делаете проем в кирпичной стене, то надо предварительно установить опорные контракции;
  • делать проем в кирпичной стене лучше не отбойным молотком, а при помощи алмазной резки, в этом случае получается меньше пыли и шума, а сам проем будет более аккуратным;
  • при создании проема учитывайте, что он должен быть немного больше ширины самой двери или окна, это необходимо для установки коробки.
  • для сокрытия следов усиления можно использовать декоративные панели для имитации кладки

Если вам необходимо укрепить проем в кирпичной стене, то сделать это можно при помощи металлических уголков, двутавров или швеллеров. Эти элементы позволяют равномерно распределить нагрузку и усилить прочность проема.

При использовании швеллера учтите, что у него округлые края, поэтому он будет неплотно прилегать к краям проема. В этом случае, его края надо обтачивать или заливать зазоры специальным раствором.

Оконного проема

Для усиления оконных проемов используют перемычки, которые устанавливают на этапе строительства. Делают перемычки из железобетона, при этом арматура обеспечивает их прочность, а бетон жесткость и сопротивление силам сжатия.

Если возникла необходимость расширить оконный проем, то новая конструкция должна быть обязательно укреплена так же, как это выполняется на этапе строительства дома.

Для усиления оконного проема используются прогоны, которые опираются на специальные выступы. Для создания прогонов могут использоваться швеллера, уголки, промышленные перемычки.

Вывод

Если усиление кирпичной стены выполнено с соблюдением разработанных технологий, то это позволяет полностью восстановить ее функциональность.

Указанные работы надо выполнить вовремя, чтобы не допустить серьезного разрушения здания. Современные методы усиления стен позволяют увеличить их прочность, устойчивость к нагрузкам и деформациям, а также повысить противостояние сейсмологическим факторам.

Полезное видео

Стяжка кирпичного дома армированной обоймой, видео:

Конструкция армированной подпорной стены

Конструкция армированной подпорной стены

Работа с георешеткой

Установка георешетки в направлении движения машины или рулона 4 м) в ширину и 250 футов (76 м) в длину. Эти «сетки» также бывают разного веса и прочности. Более высокие стены часто требуют более прочных сеток, особенно в нижней части стены. Подробнее о видах георешетки.

Крайне важно, чтобы в подпорной стене была установлена ​​правильная решетка. Проверьте инженерные планы и спецификации.

Большинство сеток имеют наибольшую прочность в направлении вращения или машины. Конструкции с усиленными сетками требуют, чтобы все сетки располагались так, чтобы направление машины шло от лицевой стороны стены к задней части зоны раскопок.

См. дополнительную информацию об использовании сетки с углами и кривыми.

Посмотрите на эту демонстрацию замка из песка, чтобы убедиться в важности армирования подпорной стены.

How Grid Works

Тест замка из песка берет два цилиндра почвы и прикладывает вертикальную силу, чтобы увидеть, как работает почва. Первый цилиндр — это просто уплотненный материал. Второй – также уплотненный материал с добавлением сетчатых экранов для имитации использования армирования георешеткой. Узнайте больше о том, как работает сетка…

Этап 1: Подготовка площадки и земляные работы

Усиленная подпорная стенка, поперечное сечение основного слоя

Грунт основания на дне траншеи основания должен быть прочным и твердым. Если грунт состоит из тяжелой глины или влажного грунта, или участки были ранее выкопаны, удалите весь материал и замените его гранулированным основанием, уплотнив его за 8 дюймов (200 мм) подъемов или менее.

  • Удалите всю поверхностную растительность и органические почвы. Этот материал не следует использовать в качестве засыпки.
  • Выкопайте землю за стеной, чтобы разместить георешетку проектной длины. Точную длину см. в утвержденных планах.
  • Выкопать траншею у стены. Выкопайте траншею в соответствии с утвержденными планами минимум 24 дюйма (610 мм) в ширину и 6 дюймов (150 мм) в глубину плюс необходимое количество для размещения закопанного блока.
  • Заглубленный блок должен быть не менее 6 дюймов (150 мм) или 1 дюйм (25 мм) на каждые 1 фут (300 мм) высоты стены. Точную необходимую сумму см. в утвержденных планах.
  • Компактная и ровная траншея с основанием до 95% от стандартного Proctor.

Установите базовый материал, выровняйте и уплотните.

Установка цокольного слоя подпорной стены

Установка цокольного слоя и каменной стены

Уплотненная стеновая порода и грунт обратной засыпки

Установка георешетки и установка кольев

компактный 8-дюймовый (200 мм) подъемники

Держите тяжелое оборудование на расстоянии от задней части блока

Установка дополнительных рядов

Шаг 2: Установка основного материала

Основным материалом может быть любой уплотняемый гранулированный материал. Allan Block рекомендует использовать хорошо отсортированный заполнитель со сбалансированным сочетанием размеров зерен от 0,25 до 1,5 дюйма (от 6 до 38 мм) в диаметре.

  • В соответствии с утвержденными планами поместите дренажную трубу в задней части траншеи по всей длине стены. Сливную трубу нужно будет вывести на дневной свет или в систему ливневой канализации. См. утвержденные планы для определения местоположения и спецификаций.
  • В соответствии с утвержденным планом уложите минимум 6 дюймов (150 мм) материала основания в траншею основания и разровняйте.
  • Компакт с механической виброплитой
  • Проверьте уровень по всей длине и при необходимости отрегулируйте.

Шаг 3. Установка базового слоя

  • Начните с самой низкой отметки стены.
  • Поместите все блоки верхней стороной вверх, приподнятой передней кромкой вверх и в центре основного материала.
  • Проверьте и отрегулируйте уровень и выравнивание всех стеновых блоков. Часто проверяйте уровень блока из стороны в сторону и спереди назад. Проверьте правильность положения всех блоков AB, изучив линию струны, пересекающую заднюю часть блоков, или взглянув на заднюю часть приподнятой передней кромки.
  • Внесите незначительные изменения, постукивая по блокам AB безударным молотком или подсыпав под блоки до 0,5 дюйма (13 мм) крупнозернистого песка.
  • Неровности в основании становятся больше по мере укладки стены. Тщательное внимание к прямому и ровному базовому слою обеспечит качественную отделку стены.

Шаг 4. Укладка стенового камня и материала обратной засыпки

  • Заполните пустотелые блоки фундаментного слоя и 12 дюймов (300 мм) позади блока стеновым камнем. Рекомендуется уплотняемый заполнитель размером от 0,25 до 1,5 дюйма (от 6 мм до 38 мм) в диаметре, содержащий менее 10% мелких частиц.
  • Для обратной засыпки за вмещающей породой и перед базовым слоем используйте утвержденный грунт для заполнения.

Шаг 5: Уплотнение

Уплотнение материала за блоком имеет решающее значение для качественной подпорной стенки.

  • Используйте механическую виброплиту, чтобы уплотнить вмещающую породу, затем уплотните материал обратной засыпки сразу за блоком. Утрамбуйте по пути, параллельному подпорной стене, работая от задней части блока к задней части материала обратной засыпки См. дополнительные сведения об уплотнении.
  • Проверьте уровень основания и отрегулируйте его при необходимости.
  • Все грунты обратной засыпки должны быть уплотнены как минимум до 95% Стандартный Проктор. Используйте оборудование, подходящее для уплотняемой почвы.
  • Удалите весь лишний материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Этому можно помочь при установке следующего ряда блоков, задвинув блок на место.
  • Каждый ряд после первого требует начала уплотнения на блоке.

Шаг 6: Установка георешетки

См. планы размещения сетки; этот пример начинается с базового курса.

  • Отрежьте секции георешетки до заданной длины. Проверьте технические характеристики сетки производителя на предмет прочности, а также направления вращения или направления машины. Точные размеры и расположение см. в утвержденных планах.
  • Установите слой георешетки, поместив обрезанный край к задней части приподнятой передней кромки, и раскатайте слой к задней части зоны раскопок. Зона раскопок должна быть полностью утрамбована и выровнена.
  • Уложите следующий ряд блоков поверх георешетки так, чтобы блоки были смещены относительно блоков, расположенных ниже. Каждый новый ряд должен располагаться так, чтобы вертикальные швы смещались не менее чем на 3 дюйма (75 мм) и плотно прилегали к переднему краю блоков, расположенных ниже. Идеальная работающая связь не требуется.
  • Осмотрите линию подпорной стены, чтобы убедиться, что стена прямая. Блоки можно немного скорректировать, чтобы сформировать прямые линии или плавные кривые.
  • Потяните за заднюю часть решетки, чтобы устранить провисание. Перед установкой каменной стены и утвержденного грунта для заполнения установите кол.

Этап 7: Обратная засыпка и уплотнение

  • Установите каменную стенку в ядрах блоков и на расстоянии 12 дюймов (300 мм) за стеной. Используйте утвержденные грунты для засыпки для обратной засыпки за вмещающей породой в армированной зоне.
  • Все вмещающие породы и засыпные грунты в пределах 3 футов (0,9м) стены необходимо тщательно уплотнить с помощью механической виброплиты. Компактный с максимальным подъемом 8 дюймов (200 мм), на этот раз начиная с блока и работая по пути, который проходит параллельно блоку к задней части усиленной зоны. Уплотнить все материалы как минимум до 95% по Стандарту Проктора.
  • Никогда не используйте оборудование для уплотнения непосредственно на георешетке.
  • Все тяжелое оборудование должно находиться на высоте не менее 3 футов (0,9м) с тыльной стороны подпорной стены. Конструкции стен обычно не учитывают надбавки от тяжелого уплотняющего оборудования. Даже правильно установленная и уплотненная подпорная стена будет вращаться вперед, если во время строительства и окончательной планировки на верхнюю часть подпорной стены будут воздействовать экстремальные нагрузки от тяжелого оборудования.
  • Проверка и регулировка уровня, выравнивания и толщины стены по мере укладки стены. Допускается установка прокладок под блоки, чтобы компенсировать увеличение допусков или неровности основания. Асфальтовая черепица или георешетка хорошо подходят, когда требуются прокладки. Максимально допустимая толщина прокладки на один ряд составляет 1/8 дюйма (3 мм).
  • Удалите все излишки стенового камня и гребней или шлаковый материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Виброплиты, работающие на верхней части блока, удалят большую часть шлакового материала и подготовят блок к следующему ряду. При укладке следующего ряда блоков перемещение блока на место также удалит весь шлаковый материал.

Шаг 8. Установите дополнительные курсы

  • Повторите шаги 6 и 7, чтобы завершить подпорную стенку до требуемой высоты, установив сетку там, где это необходимо, в соответствии с утвержденными планами.
  • Используйте 8-дюймовый (200 мм) непроницаемый наполнитель на последнем подъеме, чтобы закончить стену.
  • См. дополнительную информацию об окончании и завершении подпорной стенки.
  • Информацию о допустимых строительных допусках см. в AB Spec Book 9.0034

Установите облицовочные блоки AB Fieldstone. Выравнивание и регулировка

Установка анкерных блоков AB Fieldstone

Уплотнение стенового камня и грунта обратной засыпки

Подметание для удаления лишнего материала для правильной укладки следующего слоя

Установка георешетки. Начните с середины облицовочного блока и продолжайте за стеной.

Стойка из георешетки на месте. Установить следующий ряд блока

Начиная со второго ряда и выше, компактно, начиная со стены и продвигаясь к задней части армированной зоны

Шаг 1: Установка базового слоя для AB Fieldstone

  • Начните с самой низкой отметки стены, укладывая облицовочные блоки AB Fieldstone на основной материал по направлению к передней части траншеи, оставляя место для анкерного узла AB Fieldstone, чтобы при установке всего узла он располагался по центру основных материалов. Установите струнную линию сзади облицовочного блока, чтобы обеспечить правильное расположение всех облицовочных блоков.
  • Отрегулируйте уровень и выравнивание при установке каждого облицовочного модуля.
  • Для правильного размещения анкерных узлов AB Fieldstone используйте молоток для кирпича, чтобы создать небольшую канавку для выступа.
  • Установите анкерные блоки в приемные пазы облицовочных блоков краем вниз в только что созданную траншею. Внесите коррективы, чтобы убедиться, что анкерные блоки установлены на достаточном уровне с облицовочным блоком. Анкерные блоки ни в коем случае нельзя устанавливать выше облицовочного блока. За исключением специальных применений, таких как углы, каждый элемент анкеровки должен соответствовать одному элементу облицовки.
  • Дренажная труба требуется для любой усиленной стены, самотечной стены высотой более 4 футов (1,2 м) или участков с плохим дренажем. Поместите дренажную трубу в самой нижней возможной точке к задней части траншеи и выпускайте ее на дневной свет через каждые 50 футов (15 м). См. утвержденные планы для определения местоположения и спецификаций. Узнайте больше об управлении водными ресурсами.

Шаг 2. Установка стенового камня и материалов обратной засыпки

  • Заполните пустотелые блоки и не менее 12 дюймов (300 мм) позади стены стеновым камнем. Установите каменную стенку так, чтобы она была на уровне или ниже приемной выемки анкерного узла. Рекомендуется уплотняемый заполнитель размером от 0,25 до 1,5 дюйма (от 6 мм до 38 мм) в диаметре, содержащий менее 10% мелких частиц.
  • Используйте одобренные грунты для обратной засыпки за вмещающей породой и перед базовым слоем.

Шаг 3: Уплотнение

Уплотнение материала за блоком имеет решающее значение для качественной стены

  • Используйте механическую виброплиту для уплотнения стеновой породы, затем уплотните материал обратной засыпки сразу за блоком. Уплотняйте по траектории, параллельной стене, работая от задней части блока к задней части засыпного материала. Дополнительные сведения об уплотнении см. на стр. 33.
  • Проверить уровень основания и при необходимости отрегулировать
  • Все грунты обратной засыпки должны быть уплотнены не менее чем на 95% по Стандарту Проктора. Используйте оборудование, подходящее для уплотняемой почвы.
  • Удалите весь лишний материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Этому можно помочь при установке следующего ряда блоков, задвинув блок на место.
  • Каждый ряд после первого требует начала уплотнения на блоке.

Шаг 4. Установка георешетки

  • Отрежьте секции георешетки до заданной длины. Проверьте технические характеристики сетки производителя на предмет прочности, а также направления вращения или направления машины. Точные размеры и расположение см. в утвержденных планах.
  • После того, как базовый ряд блоков был установлен, раскатайте армирование георешеткой, начиная с середины облицовочного блока AB Fieldstone и продолжая до выкопанного участка. Выкапываемый участок должен быть полностью утрамбован и выровнен.
  • Уложите следующий ряд блоков (облицовочные и анкерные блоки) поверх георешетки так, чтобы блоки были смещены относительно блоков, расположенных ниже. Каждый новый ряд должен располагаться так, чтобы вертикальные швы смещались не менее чем на 3 дюйма (75 мм) или на 1/4 длины блока. Идеальная работающая связь не требуется. Облицовочные блоки можно случайным образом переворачивать вверх дном, чтобы придать разный внешний вид.
  • Осмотрите линию подпорной стены, чтобы убедиться, что стена прямая. Блоки можно немного скорректировать, чтобы сформировать прямые линии или плавные кривые.
  • Потяните за заднюю часть георешетки, чтобы устранить провисание. Перед установкой каменной стены и утвержденного грунта для заполнения установите кол.

Этап 5: Обратная засыпка и уплотнение

  • Установите стеновую породу в сердцевину блока и на 12 дюймов (300 мм) за стеной. Используйте утвержденные грунты для засыпки для обратной засыпки за вмещающей породой в армированной зоне.
  • Все вмещающие породы и засыпные грунты в пределах 3 футов (0,9м) стены необходимо тщательно уплотнить с помощью механической виброплиты. Компактный с максимальным подъемом 8 дюймов (200 мм), на этот раз начиная с блока и работая по пути, который проходит параллельно блоку к задней части усиленной зоны. Уплотнить все материалы как минимум до 95% по Стандарту Проктора.
  • Никогда не используйте оборудование для уплотнения непосредственно на георешетке.
  • Все тяжелое оборудование должно находиться на высоте не менее 3 футов (0,9м) с тыльной стороны подпорной стены. Конструкции стен обычно не учитывают надбавки от тяжелого уплотняющего оборудования. Даже правильно установленная и уплотненная стена будет вращаться вперед, когда на верхнюю часть подпорной стены будут воздействовать чрезмерные нагрузки от тяжелого оборудования во время строительства и окончательной планировки.
  • Проверка и регулировка уровня, выравнивания и толщины стены по мере укладки стены. Допускается установка прокладок под блоки, чтобы компенсировать увеличение допусков или неровности основания. Асфальтовая черепица или георешетка хорошо подходят, когда требуются прокладки. Максимально допустимая толщина прокладки на один ряд составляет 1/8 дюйма (3 мм).
  • Удалите все излишки стенового камня и гребней или шлаковый материал с верхней поверхности всех блоков AB. Это подготавливает гладкую поверхность для укладки следующего слоя. Виброплиты, работающие на верхней части блока, удалят большую часть шлакового материала и подготовят блок к следующему ряду. При укладке следующего ряда блоков перемещение блока на место также удалит весь шлаковый материал.

Шаг 6. Установите дополнительные курсы

  • Повторите шаги 3 и 4, чтобы завершить стену до требуемой высоты, установив георешетку там, где это необходимо, в соответствии с утвержденными планами.
  • Используйте 8-дюймовый (200 мм) непроницаемый наполнитель на последнем подъеме, чтобы закончить стену.
  • См. дополнительную информацию о наличниках и торцевых стенах с загибами.

Армирование | Rainbow Six вики

в:
В разработке, Гаджеты, Гаджеты Tom Clancy’s Rainbow Six Осада,

и
еще 4

Не путать с Баррикадой

Подкрепление — это устройство укрепления, представленное в нескольких частях франшизы Tom Clancy’s Rainbow Six: . Они могут сделать разрушаемые стены и люки неуязвимыми для обычных взламывающих устройств.

Содержимое

  • 1 Осада
    • 1.1 Обзор
      • 1.1.1 Армирование стены
      • 1.1.2 Усиление люка
      • 1.1.3 Нарушение и противодействие
    • 1.2 Стратегии
    • 1.3 Галерея
  • 2 Извлечение
  • 3 Общая информация
  • 4 Каталожные номера

Siege[]

«Сама хитроумная штуковина является нашим собственным изобретением, и мы потратили много времени на размышления о том, как сделать это функциональным, но реалистичным способом. Мы пришли к идее иметь взаимосвязанные металлические компоненты, которые подпружинены в основании. Вы активируете стену, и как только она достигнет полной длины, прикрепленные к ней поршни будут стрелять сквозь стену и расширяться, фиксируя ее на месте».
— Блог Rainbow Six Осада

Ворота гаража на две трети усилены усиленной стеной.

Подкрепления представлены в Tom Clancy’s Rainbow Six Осада и Tom Clancy’s Rainbow Six Mobile . Они доступны для оперативников-защитников в сетевой игре, а также для белых масок на тренировочных площадках. Их можно пробить только с помощью Thermite, Hibana, Maverick, Ace, Hard Breach Charges и белых масок инженерного типа. В режиме «Вспышка» они были доступны для всех оперативников после того, как их подняли, и их могли взломать взломщики.

Обзор[]

Все Обороняющиеся оперативники делят «пул подкреплений» из десяти подкреплений. Это позволяет игрокам использовать любые неиспользованные подкрепления, освобождая других игроков для перемещения по карте или позволяя использовать более двух подкреплений на стенах и люках. «Пул подкреплений» отображается рядом с выбором команды оператора защиты и может быть виден только игрокам, находящимся в защите. [1]

Укрепление стены[]

Укрепление стены можно размещать только на полностью разрушаемых стенах (т. е. на стенах с деревянными опорами или без опор). Самые разрушаемые стены в Rainbow Six Осада разделены на 2-3 секции одинакового размера, при этом одна усиленная стена закрывает одну секцию при армировании. Укрепленные стены всегда развертываются для покрытия одной секции и не могут быть свободно размещены в любом месте стены. Ширина армированной стены зависит от сечения, которое она армирует. Некоторым из небольших стен требуется только одно укрепление стены.

Чтобы установить стену, игроки должны подняться на стену, удерживать клавишу размещения во время анимации, и когда анимация завершится, часть стены, выбранная игроками для укрепления, теперь будет усилена. Вся анимация подкрепления занимает 4,5 секунды. Если игрок отпустит ключ размещения, подкрепление будет отменено, а стена вернется в инвентарь игрока. Процесс не будет прерван, если в игрока выстрелят, но не будет успешным, если его убьют до его завершения. Однако это может быть полезно, поскольку позволяет игрокам быстро реагировать на любые неожиданные нарушения. Пуленепробиваемое покрытие усиленной стены также защитит игроков во время их размещения, а не раньше.

Когда во время анимации развертывания «стержень» для укрепления стены помещается на землю, он раздавливает и уничтожает все устройства, расположенные под ним. Во время развертывания он уничтожит все гаджеты и реквизит карты, размещенные на стене. Если неукрепленная разрушаемая стена разрушена, игроки все равно могут укрепить ее, подойдя к ней. Если укрепленная стена разрушена, игроки не могут повторно укрепить ее. Укрепленные стены имеют фиксированную высоту, хотя стены карты могут быть выше и, таким образом, оставлять небольшую неукрепленную секцию наверху, что позволяет перебрасывать снаряды Атакующего.

Усиление люка[]

Усиленные стены также расходуются при усилении люка или люка. Люки можно укрепить только сверху, поэтому игрокам придется рискнуть, чтобы найти верх. Анимация усиления люка воспроизводится в течение 4,5 секунд, как и усиление стены.

Взлом и противодействие[]

Укрепленные стены могут быть пробита Атакующими: Термит, Хибана, Эйс и Маверик, каждый из которых использует свой подход. Подавитель сигналов Мьюта может предотвратить детонацию зарядов Термита и Хибаны, а Шоковая проволока Бандита и Электроклешня Кайда могут предотвратить или уничтожить пробойные заряды, электризуя стену. Однако ни один из них не может противостоять паяльной лампе Маверика, и он может проделывать небольшие дыры в стене, чтобы избавиться от любой защиты стены, оставляя ее уязвимой для устройств других злоумышленников. У некоторых операторов также есть Hard Breach Charge, который создает отверстие для свода при размещении в укрепленной стене.

Стратегии[]

  • Укрепленные стены лучше всего размещать в помещениях, окружающих цель, где игроки не могут позволить, чтобы они были пробиты атакующими, и в результате эффективно создают узкие места. Защитники также должны обратить внимание на любые люки над целью и укрепить их соответствующим образом.
  • Несмотря на это, игрокам не следует укреплять каждую доступную стену, так как это эффективно заманит их в ловушку и лишит возможности обхода с фланга. Это также облегчит атакующим атакующих защитников, поскольку все они находятся относительно близко.
  • Еще одна веская причина не укреплять стены заключается в том, что после того, как нормальные стены были разрушены, защитники могут по-прежнему возводить над ними усиленную стену, даже если от первоначальной стены не осталось, эффективно восстанавливая ее. Тем не менее, пробитая армированная стена не может быть заменена.
  • Как правило, бессмысленно укреплять стены между бомбоубежищами, так как это и лишняя трата укрепления, и не позволяет другим защитникам делать отверстия в стене для более легкого доступа к обеим комнатам.
  • Менее известная стратегия состоит в том, чтобы пробить несколько отверстий в стене перед укреплением (как правило, с помощью рукопашного боя, но также легко достижимого с помощью взрывчатых веществ, плотной группировки пулевых отверстий или удачного выстрела из дробовика), чтобы значительно увеличить звукопроводимость через стену. армирование. Тем не менее, рекомендуется пробить в нем три или четыре отверстия, если у вас нет дробовика, так как создание большего отверстия с помощью автоматического оружия или пистолета может быть утомительным и пустой тратой магазина. Кроме того, чем больше отверстий в стене, тем лучше распространяется звук, и это можно сделать даже задним числом на противоположной стороне арматуры, где еще остаются части мягкой стены.

Галерея[]

Рекламное изображение с изображением армированной стены во время предварительного альфа-тестирования

Армированная стена во время предварительного альфа-тестирования

Функциональность армированных стен



Извлечение[]

Этот раздел в настоящее время находится в разработке . Он может содержать мало или неточную информацию.

Подкрепление возвращается через Tom Clancy’s Rainbow Six Извлечение .
