Содержание
Пропорции бетона — соотношение компонентов смеси, основные характеристики и параметры
Железобетонные изделия составляют основу гражданского, дорожного, энергетического и инженерного строительства, чем обусловлены высокие требования к их качеству, надежности и долговечности. Ключевыми показателями соответствия бетонной смеси требованиям того или иного типа строительства определяются 5-ю основными параметрами – составом, прочностью, подвижностью, морозостойкостью и водонепроницаемостью.
Состав
Товарный бетон, или готовая к использованию бетонная смесь, состоит из 4 основных компонентов:
-
цемента – 1 часть или 13%; -
щебня – 4 части или 54%; -
песка — 2 части или 26%; -
воды – ½ части или 7%.
Основными составляющими бетона являются цемент, от качества и марки которого зависят прочностные и эксплуатационные характеристики бетонной смеси, и вода, соотношение которой с другими компонентами определяет параметры морозостойкости и водонепроницаемости готового изделия. Использование песка и щебня в качестве заполнителей при производстве цементного камня способствует тому, что итоговое изделие не деформируется и обладает способностью выдерживать существенные статические и динамические нагрузки. Фактически они создают структурный каркас, минимизирующий усадочное напряжение и риски деформации готовой конструкции.
Прочность
Значение показателя прочности бетона является главным механическим критерием бетона, который выявляется посредством исследования образцов, прошедших надлежащую технологическую выдержку в течение 28 дней. При этом должны были быть соблюдены нормы условий по температуре воздуха и влажности, которые составляют от 15% до 20°С и минимум 90% соотвественно.
Прочность бетонной смеси определяется аналогичными показателями базового заполнителя – щебня. Показатель прочности щебня должен превышать показатель прочности готовой бетонной смеси примерно вдвое – то есть, для изготовления бетона марки 350 необходимо использовать наполнитель с прочностью 600 и выше.
В числе главных критериев, оказывающих влияние на прочность бетона — показатель активности цемента, а также пропорция доли воды и цементной массы в составе бетонной смеси. Прочность бетона определяется как:
На прочности и качестве бетона в большой степени сказывается зерновой состав различных заполнителей, а также технологическая правильность процесса перемешивания его, когда зерна обволакиваются цементным слоем.
Виды щебня и их прочностные характеристики:
-
известняк марки 500-600, применяется для производства товарного бетона до марки М-350; -
гравий с прочностью 800-1000 используется для изготовления бетонной смеси марок М400-М450; -
гранит обладает наивысшей прочностью (марка М1400) и востребован в качестве наполнителя для производства бетона с повышенной морозостойкостью.
Помимо этого прочность бетона зависит от его уплотнения, благодаря которому процесс упрочнения может длиться годами.
Маркировка показателей прочности обозначает усредненную предельную прочность на сжатие, которая достигается в процессе отверждения смеси.
Подвижность
Коэффициент подвижности бетона в паспорте продукции маркируется буквенно-числовым обозначением П1-П5, где цифра – показатель подвижности смеси. Чем выше числовое значение, тем лучше смесь заполоняет пустоты и тем более прочной будет готовая конструкция.
Морозостойкость
Коэффициент морозостойкости (F25-F1000) указывает на то, на сколько циклов замораживания и последующего размораживания без нарушения целостности и прочностных характеристик. Незащищенная гиброфобизаторами и изоляцией бетонная конструкция постепенно впитывает влагу, которая при низкой температуре замерзает и увеличивается в объеме, способствуя появлению микротрещин. Чем выше коэффициент морозостойкости, тем больший срок эксплуатации у ЖБИ.
Водонепроницаемость
Коэффициент водонепроницаемости маркируется обозначением W и свидетельствует о способности бетона не пропускать через себя воду под давлением. Изделия из бетона с высоким коэффициентом W могут использоваться в строительстве объектов, эксплуатируемых в агрессивной среде – мостов, тоннелей, пристаней и т.д. При использовании бетона в качестве основы для железобетонных конструкций, толщина которых превышает 20см, он оказывается непроницаемым для воды. По степени водопроницаемости бетоны классифицируются на 12 различных марок от В2 до В30. Таким образом, бетоны способны выдерживать различное давление, нормируемое от 0.2 до 3 МПа, что является важным аспектом для строительства сооружений из ЖБИ, а также фундаментов под водой.
Плотность
Априори тяжелый бетон не относится к плотному материалу. Причиной тому служит наличие пор, которые были сформированы вследствие процесса испарения жидкости, а также частичного удаления пузырьков, образованных во время уплотнения. Чтобы максимально повысить показатели плотности необходимо провести тщательный подбор заполнителей в контексте их зернового состава, провести анализ применения пластификаторов, уменьшить водоцементное соотношение, оптимизировать процесс уплотнения. Повышение показателя плотности прямо пропорционально скажется на увеличении значений коррозиестойкости, водонепронецаемости, прочности и морозоустойчивости.
Огнестойкость
Исходя из своего состава, бетон можно отнести к огнестойким материалам, который способен выдерживать высокие температуры. При этом длительное воздействие нагрева, величина которого составляет от 160 до 200С уже способно привести к тому, что бетон утратит свою прочность на 255 или 30%. Таким образом, в местах, где необходимо обеспечить дополнительную защиту находят применение теплоизоляционные материалы, а также наиболее жаростойкие марки бетонов.
Расширение и усадка
Процесс затвердения бетонного раствора в течение первых лет эксплуатации подразумевает неизбежную усадку с небольшим разбуханием и увеличением в объеме. Как правило, значение усадки невелико и составляет около 0.15 мм на метр длины бетонной конструкции. Меж тем при массивных размерах сооружений усадка может стать причиной появления трещин, которые впоследствии приведут к разрушениям. Чтобы снизить усадку используют бетоны с низким расходом цементов, применяют самые качественные зерновые затвердители, способные гарантировать влажный режим при затвердении.
Коррозиестойкость
Под процессом коррозии бетона подразумевается разрушение цемента, которое сопровождается снижением таких показателей как водонепроницаемость. При этом уменьшается коэффициент сцепления с арматурой, что приводит к уменьшению прочности. Для предотвращения разрушений вследствие коррозии находят применение разнообразные добавки в цементы, образующие кислотостойкие, пуццолановые и глиноземистые смеси. Помимо этого нередко используется технология обработки поверхности бетона специальными растворами в виде кремнефтористого натрия, жидкого стекла, проводятся работы по облицовке плиткой на керамической основе.
Пропорции бетона | Статьи
В этой небольшой статье рассказывается об основных свойствах и характеристиках бетона, его укладке, сроках схватывания и других потребительских качествах этого незаменимого в строительстве материала.
Состав бетона.
Готовая бетонная смесь, она же товарный бетон — подвижный состав из четырёх основных компонентов, замешиваемых в определенной пропорции: цемент, щебень, песок, вода. Аналогичная смесь, но без использования щебня, называется цементным раствором либо пескобетоном, правда в пескобетоне применяется песок более крупной фракции (модуль крупности). Весовое соотношение компонентов для приготовления бетонной смеси примерно таково: Цемент -1 часть, Щебень 4 части, Песок — 2 части, Вода — 1/2 части. Например: цемент — 330 кг. , щебень — 1250 кг., песок — 600 кг., вода — 180 литров. Естественно, эти цифры весьма приблизительны и на деле зависят от многих факторов таких как: требуемая марка бетона, марка цемента, характеристики щебня и песка, использования пластификаторов других добавок, и т.д. и т.п.

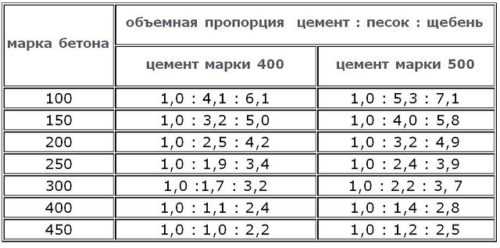

Например: при использовании цемента м-400, бетон с таким составом покажет марку м-250. При цементе м-500, марка бетона будет уже м-350. Цифры условны! При производстве бетона на бетонном заводе, учитывается не один десяток параметров и характеристик.
Цемент и вода — главные компоненты бетона. Собственно на них возложена основная функция — связать все компоненты в единую монолитную структуру. Соблюдение правильной пропорции этих двух компонентов (водоцементное отношение) — главнейшая задача в производстве бетона. Речь ведь не только о количестве воды и цемента, введённых в бетон. С этим, как раз, всё просто. Важно учесть все нюансы: влажность щебня и песка, их влагопоглощение и т.д. и т.п. Цемент, взаимодействуя с водой (гидратация цемента), способен схватываться и твердеть, образуя так называемый цементный камень. Многие наверно сталкивались с этим самым камнем, когда откупоривали мешок цемента, оставшийся лежать в сарае с прошлого лета 🙂 Ну и что же получается. Цемент и вода — сами себе камень. Как-будто — вполне самодостаточный материал. А вот и нет. Цементный камень при затвердевании деформируется. Объемная усадка достигает 2 мм/м. Вроде и не много, но из-за неравномерности этих усадочных процессов, возникают внутренние напряжения, появляются микротрещины. Эти микротрещины практически не видны, но прочность и долговечность цементного камня снижается. Для того, чтобы уменьшить эти деформации, в состав вводят заполнители:
Крупные заполнители: щебень
Мелкие заполнители: песок
Роль этих заполнителей — создать структурный каркас, который воспринимает усадочные напряжения, и в результате — готовый бетон даёт меньшую усадку. Также увеличивается прочность и модуль упругости бетона (снижение деформаций конструкции под нагрузкой), уменьшает ползучесть (когда бетон необратимо деформируется при длительных нагрузках). Заполнители существенно удешевляют бетон. Ведь цемент стоит значительно дороже чем щебень и песок.
В начале статьи Вы читали о примерных пропорциях основных компонентов бетонной смеси. Давайте теперь переведём весовые доли в объемные и посчитаем:
Цемент 0.25 куб.м (330 кг. Насыпная плотность цемента в среднем 1300 кг на куб.м)
Вода 0.18 куб.м. (180 литров.)
Щебень 0.9 куба (1250 кг. При насыпной плотности 1350 кг на куб.м.)
Песок 0.43 куба (600 кг. При насыпной плотности 1400 кг/куб.)
Итого, если всё разложить и разлить по разным посудинам, мы получим общий объем 1.76 кубометра! Как же это всё помещается в один куб бетона. Просто. Берём литровую банку и засыпем её щебёнкой по горлышко. Между отдельными зернами будет много свободного места (межзерновая пустотность). И вот эту саму пустотность мы засыпаем двумя стаканами песка, одним стаканом цемента, и стаканом воды, при этом, потряхивая и помешивая. И всё влезет! В результате подобных манипуляций мы получаем совершенно плотную субстанцию. Все поры заполнены, все заполнители упёрлись друг в друга. Если бетон не шевелить и не трогать, он довольно быстро начинает твердеть (застывать). При вибрировании, перемешивании, бетон снова переходит в пластичное состояние. (тиксотропия). Как Вы только от него отстанете — он снова начнёт превращаться в плотную упругую массу.
Прочность (марка) щебня должна быть примерно в 2 раза больше, нежели расчётная марка бетона. Делается это из-за того, что проектная (28 суточная) марка бетона — всегда значительно ниже, чем его реальная прочность, которую он наберёт через полгода или год. Прочность же щебня — не растёт со временем. Вот их и нивелируют. В любом случае, всё это делается в виде не нормируемого проектными требованиями запаса прочности. Как говорится — на всякий пожарный. Вот выкладка из ГОСТ 26633-91, про соотношение марки щебня и марки бетона.
Кратко об основных видах щебня.
Известняк. Средняя прочность (марка) 500-600. Отдельные виды известняковых наполнителей (до 800) вполне пригодны чтобы изготовить бетон вплоть до марки М-350, но в виду более низкой морозостойкости, известняк как правило используют для производства бетонов марок м-100 — м-300.
Гравий. Прочность основных видов гравия (800-1000) достаточна для изготовления марки бетона вплоть до М-450. (обычно, не выше м-400) Самый распространённый вид наполнителя. Обладает всеми хорошими качествами, необходимыми для получения большинства бетонных смесей. Для индивидуального строительства я выбрал бы его. Бетон на гравии — дешевле. Для тех марок бетона, которые используют в частном строительстве — прочность более чем достаточна. Да и радиационный фон меньше чем у гранита.
Гранит. Наиболее прочный из перечисленных наполнителей. Из дополнительных преимуществ перед предыдущими имеет более высокие показатели (м до 1400), низкое водопоглощение и в следствие этого — повышенную морозостойкость. Например, при строительстве дорог, современными ГОСТ-ми разрешено использовать только гранитный щебень.
Конечно, не всё так просто со щебнем. Есть ещё много нюансов, вносящих свои коррективы: лещадность, % зерен слабых пород и т.д. и т.п. Но об этом, как-нибудь в следующий раз.
Во всех информационных материалах, прайс-листах и т.д. бетон указывается с цифровым и буквенным индексом. Обязательно указываются марка М-, класс В-, подвижность П-, водонепроницаемость W-, морозостойкость F-. Давайте вкратце расскажу про каждый из этих параметров.
Прочность, марка, класс бетона. Методы определения. Контрольные пробы.
Выбор и покупка конкретного вида и марки (класса) бетонной смеси определяется Вашим проектом. Если проекта нет, то можно доверится рекомендациям Ваших строителей. Они могут посоветовать бетон той или иной марки или класса. Если у Вас есть некоторые сомнения в компетентности Ваших строителей, можно попытаться разобраться самостоятельно.
Цифры марки бетона (м-100, м-200 и т.д) обозначают (усреднённо) предел прочности на сжатие в кгс/кв.см. Проверку соответствия необходимым параметрам осуществляют сжатием специальным прессом кубиков или цилиндров, отлитых из пробы смеси, и выдержанных в течение 28 суток нормального твердения.
В современных проектах бетон обозначается в классах. В общем и целом, класс бетона — параметр сродни марке, но с небольшими нюансами: в марках используется среднее значение прочности, в классах — прочность с гарантированной обеспеченностью с коэффициентом вариации 13%. Впрочем, для Вас это не имеет какого-либо значения. Не буду Вам морочить голову с коэффициентами вариации прочности, и прочими техническими нюансами. В проектной документации, если она у Вас конечно имеется, должно быть указано: бетон какого класса должен использоваться. В соответствии со СТ СЭВ 1406, все современные проектные требования к бетону указываются именно в классах. Уж не знаю — насколько это соблюдается, потому как 90% строительных организаций почему-то заказывают бетон в марках :-).
Для Вас главное — чтобы привезённый Вам бетон соответствовал той марке, которую Вы собственно заказывали. Проверить конечно можно, но не сразу. Что стоит сделать.
При разгрузке бетона, взять пробу и отлить пару-тройку кубиков размером 10х10х10 см. или 15х15х15 см. Для этого можно сколотить из дощечек специальные формы нужного размера. Перед тем как залить бетон в формы, ящички желательно увлажнить, дабы сухое дерево не забрало много влаги из бетона, тем самым отрицательно воздействуя на процесс гидратации цемента. Залитую смесь необходимо проштыковать куском арматуры или чем-то подобным: потыкать в смесь, как толкут картошку пюре, чтобы в залитой пробе не образовались незаполненные места (раковины), вышел лишний воздух, и смесь уплотнилась. Так же можно уплотнить смесь ударами молотка по бокам ящичков. Отлитые кубики храните при средней температуре (около 20 градусов) и высокой влажности (около 90%).
Через 28 дней Вы можете с чистой совестью принести всё это великолепие в любую независимую лабораторию. Вам там всё это подавят и вынесут вердикт — соответствует ли бетон заявленной марке или не соответствует. Впрочем, не обязательно ждать 28 дней, для этого существуют промежуточные стадии твердения в возрасте 3, 7, 14 суток. В течение первых 7 дней бетон набирает около 70% расчётной прочности (естественно при условии нормальной температуры) В сырое и холодное время года сроки схватывания бетона и период его твердения существенно увеличиваются.
Какие нюансы могут возникнуть при заборе и хранению проб-кубиков:
Не разбавляйте бетон водой в автобетоносмесителе.
Берите пробы непосредственно с лотка бетоносмесителя.
Тщательно уплотняйте бетонную смесь в формах штыкованием
Храните пробы в надлежащих условиях: лучше в прохладном подвале, или просто в тени.
Вот и всё про кубики. Если Вы вдруг забыли взять пробы, а знать, что у Вас всё в порядке хотелось бы, — обратитесь в независимую лабораторию, которая может провести замер прочности на месте. Для этого существуют так называемые неразрушающие методы исследования прочности: проверка методами ударного импульса прибором склерометром. В народе называется — простучать бетон. Так же используются ультразвуковые и иные методы определения прочности.
Удобоукладываемость, подвижность, осадка конуса.
Все эти термины, в общем, говорят об одном и том же. Обозначение в накладных и паспортах бетонной смеси в виде буквы П с коэффициентом от 1 до 5 ( пример: П-3) либо так: осадка конуса 10-15 см. Для практического применения важно знать следующее:
Для стандартных монолитных работ применяется бетон подвижности П-2 — П-3. При заливке густоармированных конструкций, узких опалубок, колонн и прочих подобных узких полостей, труднодоступных для заполнения бетоном, желательно использовать бетон с подвижностью п-4 и выше (осадка конуса 16-21 см). Подобная бетонная смесь может называться — литой бетон. (в эпоху развитого социализма литым считался бетон с осадкой конуса от 12 см.- чуть больше чем п-2) Подобные виды бетонной смеси хорошо переносят укладку в опалубку, без использования вибратора. Аналогичную подвижность бетона стоит выбрать, если для укладки бетонной смеси используется бетононасос
Есть ещё такое понятие как — жесткость бетона. Обозначается буквами Ж1-Ж4. В основном, когда говорят о жестком, имеют в виду тощий бетон, используемый, в основном, в дорожном строительстве. Он отличается пониженным содержанием воды и цемента. Про сверхжесткие виды я писать не буду. Вряд ли Вам это понадобится.
Для облегчения заливки и при отсутствии на объекте вибраторов, прорабы и строители зачастую увеличивают подвижность, разбавляя бетон в бетоносмесителе водой, что делать категорически не стоит! Ибо, водоцементное отношение — одна из ключевых пропорций, от которой напрямую зависит окончательная прочность бетона. Причём, даже незначительное разбавление смеси водой способно существенно снизить прочность на одну-две марки. Бетон расчётной марки м300, в результате разбавления водой, может легко показать м100 м200.
Увеличение подвижности бетонной смеси до показателей П4, П5, осадка конуса более 16 см. достигается исключительно за счёт применения на заводе добавок пластификаторов. Только так можно получить литой бетон, предназначенный для укладки в опалубку с плотным каркасом из арматуры, либо при монолитных работах с применением бетононасоса. Разбавив бетонную смесь водой, Вы непременно ухудшите его качество.
Коэффициент морозостойкости бетона.
Обозначается буквой F с цифрой от 25 до 1000 и говорит о количестве циклов замораживания-размораживания, при котором бетон сохраняет свои изначальные прочностные характеристики (с допустимыми отклонениями). Какую практическую ценность этот параметр имеет для Вас? Ну если кратко, то: циклы замораживания оттаивания — это переходы влагонасыщенной бетонной конструкции из мокрого состояния, в состояние замерзшее и обратно.
Чем это чревато. Возьмём стандартную картину: увлажнение бетонных конструкций на примере капиллярного подсоса влаги из земли фундаментом дома. Вода, тающий снег, влажная земля и т.д., заполняет микропоры бетона по принципу, сродни фитилю в керосинке. Бетон здесь выступает в роли впитывающей губки. Затем эта вода в микропорах замерзает, а замерзнув — расширяется, раздирая всё, что ей мешает. Вот тут то и происходят изменения в структуре бетона: микротрещины и т.д. Причём, в следующий раз, вода, заполнив эти микротрещины и замерзнув, разорвёт их ещё больше.
Безусловно, всё происходит не так страшно, как я тут расписал, ведь фундаменты, как правило, защищены гидроизоляцией, отмостками, гидрофобизаторами. Увлажнение происходит не так интенсивно, не на всю толщину бетона и т. д. Но хотелось бы, чтобы Вы более-менее понимали природу процесса. На бетонных заводах и бетоносмесительных узлах различных комбинатов, производящих ЖБИ, испытания контрольных образцов проводятся в критических режимах. Бетонный кубик буквально вымачивают в воде ( или спец растворе) с влагонасыщением по полной программе, и замораживают разом до -18. И так — с промежуточными замерами, до достижения критической точки, а именно — потери расчётной прочности. Количество таких циклов вода-лёд и есть коэффициент F. В таком режиме частично работают фундаменты на влагонасыщенных грунтах, опоры мостов, стоящие в воде, ну и прочие гидротехнические сооружения.
Для увеличения морозостойкости, бетонные заводы используют различные добавки в бетон, например воздухововлекающие и т.д. Но морозостойкость, увеличенная воздуховолекающими добавками (сверх нормы для этой марки бетона) — уменьшает его прочность. Там нашли тут потеряли. Наиболее хороших результатов в увеличении морозостойкости можно добиться, используя в затворении бетона гидрофобный или напрягающий цемент. Все основные циклы происходят осенью и весной, когда перепады температур происходят каждый день из плюса в минус и обратно. В обычном строительстве, среднестатистическая морозостойкость F100-F200.
Коэффициент водонепроницаемости.
Обозначается в накладных или паспортах на бетон, как коэффициент с буквой W. (W4,W8,W12, от 2 до 20). Водонепроницаемость бетона — способность не пропускать через себя воду под давлением. Если интересно узнать про методы опеределения водонепроницаемости — почитайте ГОСТ 12730.5—84. Для увеличения водонепроницаемости (сверх стандартной нормы для этой марки), в бетон, при его изготовлении вводят уплотняющие и гидрофобизирующие добавки, либо используют в затворении смеси всё тот же гидрофобный или напрягающий цемент. В чем актуальность данного параметра для частного строительства? У бетона с высоким коэффициентом W есть пара плюсов таких как:
Возможность изготовления, без дополнительной гидроизоляции, подвалов в районах с высоким уровнем грунтовых вод. Актуально, если заливка полов и стен произведена грамотно, без швов и перерывов в бетонировании. Вроде бы казалось, почему бы не проще сделать стандартную гидроизоляцию? Однако, качественно и технично её сделать — не так просто. Я не беру в расчёт профессионалов этого дела. Их мало, услуги их недёшевы. Чаще всего заказчику приходится иметь дело со всезнающими и всеумеющими строителями, от которых и стоит ожидать различных сюрпризов в процессе эксплуатации построенного. Скорее всего, косяки Вам налепят в области сопряжения пола и стен. Потому как — сначала сделают, а потом подумают, как всё это склеить.
Такой бетон, в принципе не боится морозов-оттепелей. Коэффициенты морозостойкости у него, очень высоки и рассчитаны на многолетнее использование в обычных условиях. Это может быть особо актуально для открытых, незащищённых конструкций, таких как бетонные дорожки, отмостки, ленты заборов, а так же, для свайных фундаментов на влагонасыщенных грунтах.
Есть альтернатива в виде самостоятельного использования специальных добавок, но где гарантия, что добавки введены в нужной пропорции, что они тщательно перемешались в бетоне. Опять же сомнение — добавлялись ли они вообще, или строители про них забыли, а затем вылили под кустик… Довольно часто, сам процесс строительства контролируется заказчиком весьма поверхностно. В основном контролируют результат, а что и как там внутри — мало кому известно. Об этом узнают лишь потом — в процессе эксплуатации: там потекло, а тут лопнуло. Ну да не будем о грустном.
В принципе, я упомянул лишь основные, но на мой взгляд — самые главные свойства бетона, которые могут быть актуальны для частного застройщика. На самом деле, бетон обладает ещё множеством различных свойств и характеристик.
В результате разбавления бетона водой на объекте. Сиё действо является родовой болячкой кустарей-прорабов и их подопечных. Густой бетон укладывать тяжелее чем жидкий. Как говорят на стройке: Водички добавь, он сам разольётся. Этого делать категорически не стоит. Избыточная вода в бетонной смеси не вступает в в хим. реакцию с цементом (цемент забирает столько воды, сколько ему необходимо для гидратации). Эта лишняя вода остается в бетоне в свободном виде. В дальнейшем, она испаряется, высыхает, а в структуре бетона образуются пустоты и поры. Они и снижают марочную прочность бетона.
В результате так называемого сваривания бетона, что чаще всего происходит из-за увеличенного времени миксера в пути, несвоевременной разгрузки, жаркой погоды и т.д.
В результате некачественного уплотнения бетонной смеси (укладка без вибрирования). В не уплотнённой бетонной смеси содержится существенное количество воздуха. Эти воздушные поры, пустоты, раковины, если их не ликвидировать вибрированием, могут существенно снизить марку бетона.
Основы бетона: основные ингредиенты для бетонной смеси
Основы бетона: основные ингредиенты для бетонной смеси
Бетон уже тысячи лет остается очень популярным строительным материалом.
Бетон, состоящий всего из нескольких основных компонентов, является наиболее широко используемым искусственным материалом на планете. Люди используют больше бетона, чем всех других строительных материалов вместе взятых.
Так что же такое бетон?
Бетон — это смесь цемента, воздуха, воды, песка и гравия — все просто!
Не совсем так. Типичная бетонная смесь состоит примерно из 10% цемента, 20% воздуха и воды, 30% песка и 40% гравия. Это называется правилом 10-20-30-40, хотя пропорции могут варьироваться в зависимости от типа цемента и других факторов.
Теперь давайте обсудим каждый ингредиент и важную роль, которую они играют в вашей смеси.
Ингредиенты бетонной смеси и их важные роли:
Цемент
Хотя цемент составляет наименьший процент смеси, он незаменимый компонент для бетона. Цемент служит клеем, который скрепляет все остальное. Это также то, что позволяет готовой смеси затвердевать после ее нанесения. Существует пять различных типов цемента в зависимости от типа бетона, который вы хотите сделать:
- Тип I используется для большинства жилых работ
- Тип II используется в умеренных сульфатных условиях
- Тип III используется в климатических условиях, где существует опасность замерзания
- Тип IV используется для специальных заказов, таких как промышленное размещение
- Тип V используется в экстремальных сульфатных условиях
Типы I и II наиболее широко используются в жилых помещениях в Соединенных Штатах из-за относительно умеренного климата, с которым мы здесь сталкиваемся.
Воздух и вода
Для того, чтобы смесь была эффективной, в бетоне необходимо некоторое количество воздуха (мельчайшие пузырьки воздуха). Цемент с воздухововлекающими добавками гарантирует, что лишняя вода имеет возможность расширяться при прохождении через цикл замораживания-оттаивания. Эти пузырьки воздуха, однако, должны быть микроскопически малы, иначе «захваченный» воздух превратится в «захваченный» воздух, что приведет к усадке и растрескиванию.
Среди всех других основных ингредиентов, участвующих в создании смеси, наибольшее влияние имеет вода. Как правило, чем больше воды вы добавите в смесь, тем меньше будет прочность затвердевшей смеси. Усадка и растрескивание также вероятны, когда задействовано слишком много воды. Избыток воды в конечном итоге испарится из затвердевшего бетона, что приведет к усадке бетона и, в конечном итоге, к растрескиванию.
Идеальное количество воды можно определить по отношению воды к цементу, которое должно варьироваться от 0,4 до 0,6. Чем выше соотношение, тем слабее бетон. Хороший способ проверить растворимость бетона — провести тест на осадку. Это поможет определить, содержит ли ваша смесь слишком много воды.
Гравий и песок
Как видите, гравий и песок составляют около 70% смеси. Такой высокий процент делает смесь более экономичной, поскольку гравий и песок прочнее и дешевле, чем цемент. Хорошая готовая смесь будет включать пропорциональные количества как крупного (гравия), так и мелкого (песка).
Причина этого в том, что гравий составляет большую часть готовой смеси, а более мелкие частицы песка хорошо справляются с заполнением любых дополнительных мест, которые в противном случае могли бы быть заполнены нежелательными воздушными карманами.
Ну вот и все, ингредиенты, которые в совокупности создают самый широко используемый строительный материал в мире – бетон. Как видите, каждый ингредиент и его соотношение влияет на качество и тип конечной готовой смеси. Важно, чтобы вы получили лучший готовый микс для вашей конкретной работы. Вот почему мы создали этот контрольный список готовых смесей, чтобы помочь вам и вашему поставщику готовых смесей создать именно то, что вам нужно. Загрузите контрольный список готовых смесей прямо сейчас.
Компания «Бетонные поставки»
2019-02-11T10:32:10-04:00
Типы Соотношений Бетонных Смесей и их Прочность
🕑 Время чтения: 1 минута
Соотношения бетонных смесей — это пропорции компонентов бетона, таких как цемент, песок, заполнители и вода. Эти пропорции смешивания определяются на основе типа конструкции и состава смеси.
Однако строительные нормы и правила предусматривают номинальные и стандартные соотношения бетонных смесей для различных строительных работ, основанные на опыте и испытаниях. Эти типы соотношений бетонных смесей обсуждаются в этой статье.
Состав:
- Типы пропорций бетонной смеси — Составы смесей
- Номинальные пропорции бетонной смеси
- Стандартные смеси или пропорции
- Расчетная пропорция бетонной смеси
8 7 Номинальные соотношения бетонной смеси
В прошлом спецификации для бетона предписывали пропорции цемента, мелких и крупных заполнителей. Эти смеси с фиксированным соотношением цемента и заполнителя, обеспечивающим достаточную прочность, называются номинальными смесями.
Номинальные смеси отличаются простотой и при нормальных условиях имеют запас прочности выше указанного. Однако из-за изменчивости ингредиентов смеси номинальный бетон для данной удобоукладываемости сильно различается по прочности.
Номинальные пропорции смеси для бетона составляют 1:2:4 для М15, 1:1,5:3 для М20 и т.д.Стандартные смеси или соотношения
Номинальные смеси с фиксированным соотношением цемента и заполнителя (по объему) сильно различаются по прочности, что может привести к получению недо- или переобогащенных смесей. По этой причине минимальная прочность на сжатие включена во многие спецификации. Эти смеси называются стандартными смесями.
ИС 456-2000 бетонные смеси классифицируют по маркам М10, М15, М20, М25, М30, М35 и М40. В этом обозначении буква М относится к смеси, а цифра к указанной 28-дневной кубической прочности смеси в Н/мм 2 .
Смеси марок М10, М15, М20 и М25 примерно соответствуют пропорциям смеси (1:3:6), (1:2:4), (1:1,5:3) и (1:1:2) соответственно.Расчетное соотношение компонентов бетона
В этих смесях производительность бетона определяется проектировщиком, но пропорции смеси определяются производителем бетона, за исключением того, что может быть установлено минимальное содержание цемента. Это наиболее рациональный подход к подбору пропорций смеси с учетом конкретных материалов, обладающих более или менее уникальными характеристиками.
Подход приводит к производству бетона с соответствующими свойствами наиболее экономично. Тем не менее, разработанная смесь не служит ориентиром, поскольку она не гарантирует правильных пропорций смеси для заданной производительности.
Для бетонов с нетребовательными характеристиками номинальные или стандартные смеси (прописанные в нормах по количеству сухих ингредиентов на кубометр и по подвижности) могут применяться только для очень мелких работ, когда 28-суточная прочность бетона не превышает 30 Н/м. мм 2 . Нет необходимости в контрольных испытаниях, поскольку мы полагаемся на массу ингредиентов.
В следующей таблице приведены подробные сведения о различных типах соотношений бетонных смесей и их прочности.Марка бетона Соотношение смеси Прочность на сжатие МПа (Н/мм 2 ) фунтов на кв. дюйм Нормальный бетон марки М5 1 : 5 : 10 5 МПа 725 фунтов на кв. дюйм М7,5 1 : 4 : 8 7,5 МПа 1087 фунтов на кв. дюйм М10 1 : 3 : 6 10 МПа 1450 фунтов на кв. дюйм М15 1 : 2 : 4 15 МПа 2175 фунтов на кв. дюйм М20 1 : 1,5 : 3 20 МПа 2900 фунтов/кв.
