Что такое железобетонный ригель в строительстве | Статья завода БЗСК

Содержание:

1. Что такое ригель
2. Сферы применения ригелей
3. Виды и маркировка ригелей
4. Характеристики ригелей
5. Отличия ригеля от балки

Березовский завод строительных конструкций предлагает изготовление и продажу ригелей железобетонных, широко применяемых в гражданском, промышленном и специальном строительстве. Мы производим эти строительные элементы на российских фабриках, поэтому можем обеспечить высокое качество при доступной цене от производителя. Благодаря сочетанию качества, стоимости и широкого выбора этих ЖБИ, мы поставляем их на стройплощадки не только Уральского федерального округа, но и по всей территории России.

Что такое ригель

Ригель – это сборное железобетонное изделие, предназначенное для организации площадок опирания для укладки перекрытий или других конструктивных элементов. По конструкции он представляет собой изделие, длина которого значительно больше ширины и высоты его сечения.

Предназначение этого конструктивного элемента заложено в его названии, поскольку ригель в переводе с немецкого означает «поперечина». Сечение этого изделия, как правило, представляет собой сложную форму, которую можно представить как балку с выступающими площадками, являющимися опорами для других конструктивных элементов.

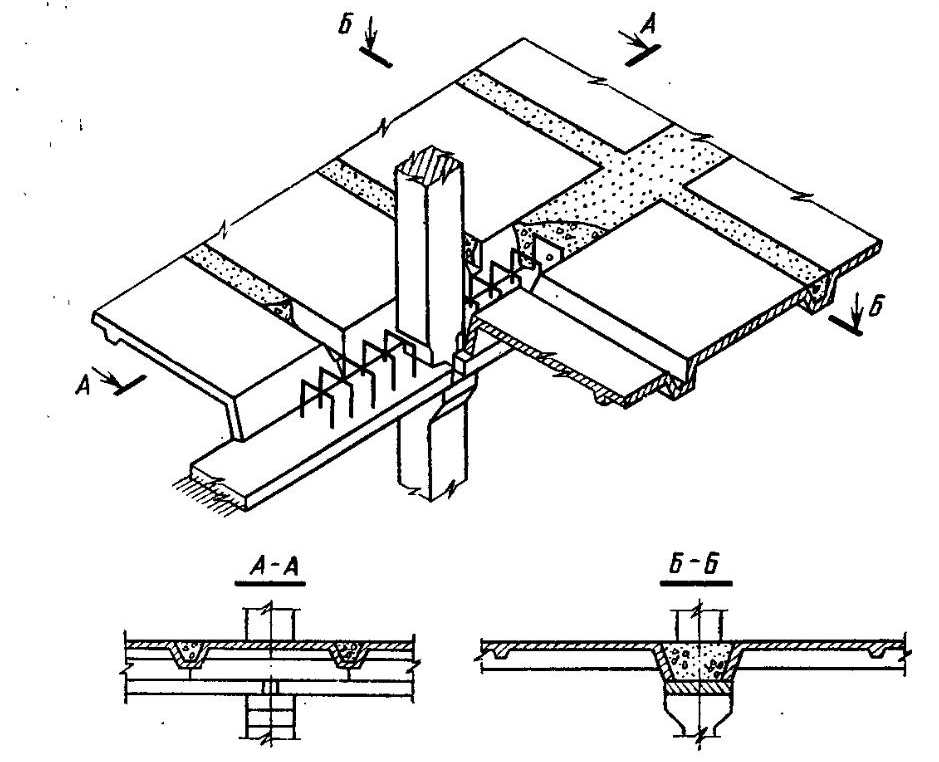

При монтаже ригель опирается двумя концами на колонны или опоры, при этом он сам становится опорной площадкой для укладки перекрытий или других конструктивных элементов, например балок. Главная задача ригеля в любой конструкции – это принять на себя распределенную по длине нагрузку и передать ее на колонну или опору.

Поэтому, отвечая на вопрос, что такое железобетонный ригель в строительстве, можно говорить о том, что это несущая конструкция, опирающаяся двумя концами на другие несущие конструкции (колонна, опора), при этом он сам становится основой для укладки других элементов при строительстве здания или сооружения.

Сферы применения ригелей

Сфера применения ригельных железобетонных конструкций охватывает практически все отрасли строительства, начиная от жилого сектора и заканчивая строительством промышленных и специальных зданий. Изделие отличается широким выбором типоразмеров, которые определены ГОСТом, причем отличаются не только длина ширина и высота ригелей, но и форма их сечения.

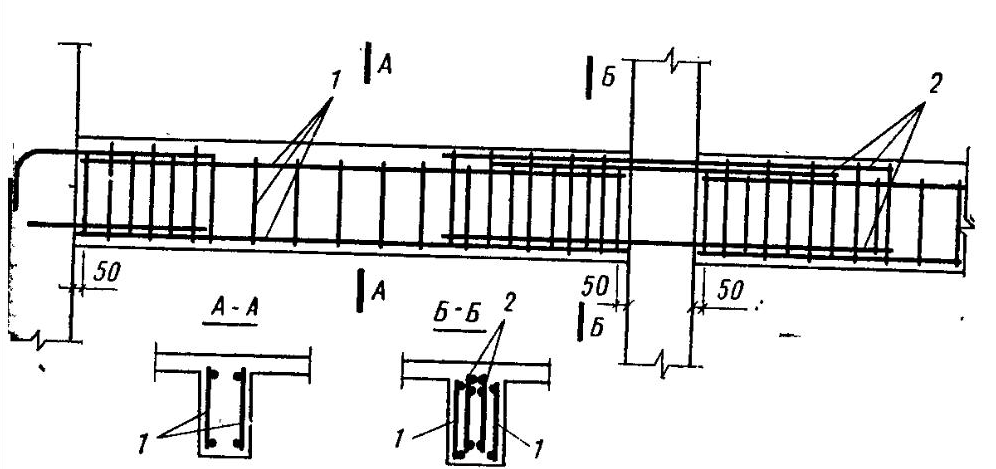

Такая форма определяет технические параметры ригеля, обеспечивает ему высокую прочность, а также устойчивость к прогибанию за счет опорных ребер и металлической армирующей конструкции.

В зависимости от проекта возводимого здания или сооружения подбирается наиболее оптимальный тип ригеля под расчетную нагрузку, а также выбираются его геометрические параметры. Гостом предусмотрено несколько типоразмеров и форм-факторов таких строительных элементов, каждый из которых имеет свою маркировку.

Виды и маркировка ригелей

Наибольшее распространение получили следующие типы ригелей, которые обозначается в маркировке первой группой символов:

• Р – аналог балки правильного прямоугольного сечения. На ригеле этого типа нет дополнительных полок, поэтому элементы конструкции укладываются прямо на его основание;
• РДП, РДР – двухполочный симметричный ригель, форма сечения которого напоминает либо тавровое сечение, либо похожа на крест. Используется как несущий элемент в середине здания, где требуется обеспечить опирание двух рядов плит с каждой стороны этой несущей конструкции;
• РБП, РБР –по принципу применения схож с ригелем Р, то есть, не предусматривает полок для опирания других элементов конструкции. В основном используется для формирования настилов, при этом РБП предназначен для укладки многопустотных плит, а РБР – для ребристых;
• РОП, РОР – несимметричный однополочный ригель, применяемый по краям здания для опирания плит или других элементов конструкции только с одной стороны. Каждая из модификаций оптимальна для укладки многопустотных или ребристых плит;
• РЛП, РЛР – модификация предназначена для оборудования лестничных клеток, поэтому также имеет полку только с одной стороны;
• РКП – консольный ригель,имеющий полку для опирания, которая после монтажа выступает за плоскость строения. Например, может использоваться для обустройства балконов или опирания других элементов конструкций.

Характеристики ригелей

Технические характеристики стандартных ригелей регламентированы ГОСТом, который определяет размеры, форму, а также нагрузочную способность и назначение этого строительного элемента.

Изделие отличается повышенной устойчивостью к прогибам, высокой прочностью по всей длине конструкции, а также обладает свойством равномерно распределять нагрузку и передавать ее на опору или колонну. По сравнению с балками эти детали способны нести гораздо большую статическую нагрузку, поэтому к качеству их изготовления предъявляют достаточно высокие требования.

Кроме высокой прочности от ригельных элементов требуется:

• устойчивость к воздействию агрессивной среды и влаги;
• морозостойкость, особенно для опорных элементов, устанавливаемых по периметру здания;
• огнестойкость, то есть, устойчивость к длительному воздействию высоких температур и открытого огня.

Основные технические параметры нашей продукции этого типа представлены в таблице.

Отличия ригеля от балки

По своим особенностям и области применения ригель очень похож на балку, которой по сути и является. Часто достаточно сложно определить, чем отличается ригель от балки, поскольку они имеют практически одинаковое использование в конструкции и характер получаемой нагрузки. Однако есть ряд отличительных черт при использовании в строительных конструкциях, которые позволяют отличить ригель от балки не только по маркировке и наименованию.

Среди таких отличительных особенностей использования ригеля можно назвать:

• обязательное опирание с двух сторон на колонны или опоры, расположенные вертикально. Вариант, когда ригель укладывается хотя бы с одной стороны, на другую плоскую поверхность автоматически превращает его в балку, не по конструкции, но по определению;
• ригель всегда располагается горизонтально, допустим лишь незначительный уклон, например, при укладке плит крыши;
• выполняет функцию опоры для других элементов конструкции, чаще всего плит или балок. При этом ширина ригеля или наличие полок для укладки таких конструктивных элементов обеспечивает необходимую устойчивость, надежность и простоту монтажа конструкции. При этом вся нагрузка, которую или ригель получает от таких конструктивных элементов, передается на колонныили опоры, а затем через них на фундамент.

То есть, на практике часто встречаются варианты, когда балка используется в качестве ригеля, а также случаи, когда на ригель возлагается выполнение функций обычной балки.

Если вам требуются ригельные элементы для возведения объектов любого типа, сложности и назначения, вы всегда можете обратиться на наш Березовский завод строительных конструкций. Полный цикл производства, а также контроль качества продукции обеспечивает ее высокую надежность, полное соответствие требованиям ГОСТа и технической документации на продукцию.

Наши специалисты всегда помогут подобрать наиболее оптимальный тип ригелей для использования в ваших постройках, а также укомплектовать необходимое количество ЖБИ под строительство конкретного объекта по предоставленным чертежам или спецификации.

Статьи:

• Трубы железобетонные безнапорные

• Армирование плит перекрытия

• Бетон класса B25

• Виды и размеры железобетонных перемычек

• Размеры дорожных плит, их вес, маркировка и характеристики

• Фундамент на забивных железобетонных сваях для частного дома

• Технология производства ЖБИ

• Дефекты железобетонных конструкций

• Сколько весит дорожная плита

• Виды плит перекрытия

• Преимущества и схема канализации из бетонных колец

• Размеры, вес и объём бетонных (ЖБИ) колец

• Отличия плит ПК от ПБ

• Составные фундаменты для опор ЛЭП

Таблицы:

• Таблица размеров лестничных маршей

• Таблица размеров железобетонных колонн

• Таблица размеров железобетонных свай

• Размеры пустотных плит (таблица)

• Таблица размеров блоков ФБС

Ригель металлический — производство и монтаж

Ригели, прогоны, связи или попросту балка, все это является элементами строительной конструкции, которая обеспечивает определенную жесткость здания. Благодаря ригелям у конструкции добавляется устойчивость, в том числе к природным явлениям, таким как ветер и снег. Еще одной важной функцией этих деталей является перераспределение нагрузки между всеми несущими элементами конструкции здания.

Ригель это металлическая балка определенной конструкции. Ригеля могут выполняться из дерева, металла и железобетона. Если брать для рассмотрения такие постройки как небольшие дома, фермы, цеха, быстровозводимые сооружения, то в них чаще всего используются металлические и деревянные ригеля. Железобетонные ригеля имеют ряд определенных недостатков перед металлическими, но они все равно используются при постройке больших сложных зданий. На данный момент самым распространенным, прочным и удобным считается ригель металлический.

Ригель в строительстве — это поперечный металлический элемент, расположенный горизонтально, он соединяет вертикальные элементы кровли и является опорой для прогонов и перекрытий здания. Ригель крыши может быть различного сечения, что зависит непосредственно от сложности конструкции и необходимой ее крепости. Для изготовления ригелей используется сталь различных марок. Этот параметр также зависит от необходимой крепости конструкции и региона расположения постройки. В некоторых случаях, к примеру, вблизи от моря, ригеля, как и всю металлоконструкцию перекрытия, покрывают специальными антикоррозийными покрытиями, что защищает их от агрессивного влияния соленой воды и воздуха.

О том, что такое ригель, можно говорить достаточно долго, так как этот строительный элемент используется во многих других сферах. К примеру, ригеля из качественной стали, выполненные по ГОСТ 23118-99, имеющие повышенную прочность, активно используются при обслуживании, ремонте, модернизации и прокладке новых путей на железных дорогах. Также металлические ригеля не остались без внимания при строительстве сложной техники, подвесных сооружений, мостов и большого множества инженерных конструкций.

Сталь, из которой изготавливаются ригеля и прогоны металлические может сильно отличаться качеством, твердостью и способом производства. Также отличается вид проката (круг, лист, швеллер, уголок), из которого делают ригеля, и, конечно же, в зависимости от марки стали будет зависеть допуск ригеля к использованию.

Рассмотрим, это подробнее:

1. Углеродистая сталь С245, маркированная ВСт3пс5 ГОСТ380-94 используется для производства ригелей, которые будут эксплуатироваться в зонах с температурой не ниже -40ºС.

2. Низколегированная сталь С345, маркированная 09Г2С, созданная согласно ГОСТ19281-73. Ригеля из такой стали должны использоваться при температурах от -40ºС до -65ºС.

3. Атмосферостойкая сталь С345К, маркированная 10ХНДП/10ХСНД, изготовленная согласно ГОСТ19281-73 или же сталь марки 14ХГНДЦ, отлитая по ТУ14-105-629-99. Ригеля из этих видов стали используются в условиях повышенной агрессивности воздушной среды и температур от -50ºС и ниже.
