Армирование ростверка свайного фундамента чертеж

Содержание

1. Как правильно армировать ростверк свайного фундамента.
2. Армирование плитного и монолитного ростверка.
3. Армирование ленточного ростверка.
4. Особенности выполнения работ.
5. Армирование плитного фундамента.
6. Технология армирования свайного ростверка.
7. 1 Какие функции выполняет ростверк и зачем нужно его армирование?
8. 1.1 Чем и как армировать?
9. 1.2 Как рассчитать количество арматуры?
10. 1.3 Особенности армирования ростверка (видео).
11. 2 Технология армирования монолитного ростверка.

Как правильно армировать ростверк свайного фундамента.

Несмотря на то, что свайно-ростверковые фундаменты пользуются популярностью среди застройщиков, это специфическая конструкция основания. Расчет такого основания сделать самостоятельно очень сложно, для этого нужно подключать специалистов, которые имеют опыт работы в этой сфере, а также умеют создавать грамотный чертеж основания с четкими данными о типе ростверка, размеру и материалу свай, а также расстоянии между конструктивными элементами.

Армирование углов ростверка свайного фундамента чертеж.

Существует несколько популярных видов фундаментов с ростверком: ленточный, плитный и свайный. Все они отличаются конструкцией, несущими характеристиками и прочностью, используются на различных типах грунтов, поэтому и схема их монтажа существенно отличается. Но единственный элемент, который обеспечивает максимальную несущую нагрузку на основание такого типа – это правильное армирование. И оно должно обязательно быть указано в чертеже, также должен быть произведен расчет арматуры, ее длины и толщины, а также способа соединения прутьев. Соответственно, весь процесс армирования нужно выполнять строго по чертежу, соблюдать все расчеты, чтобы потом фундамент не разрушился через несоблюдение технологии.

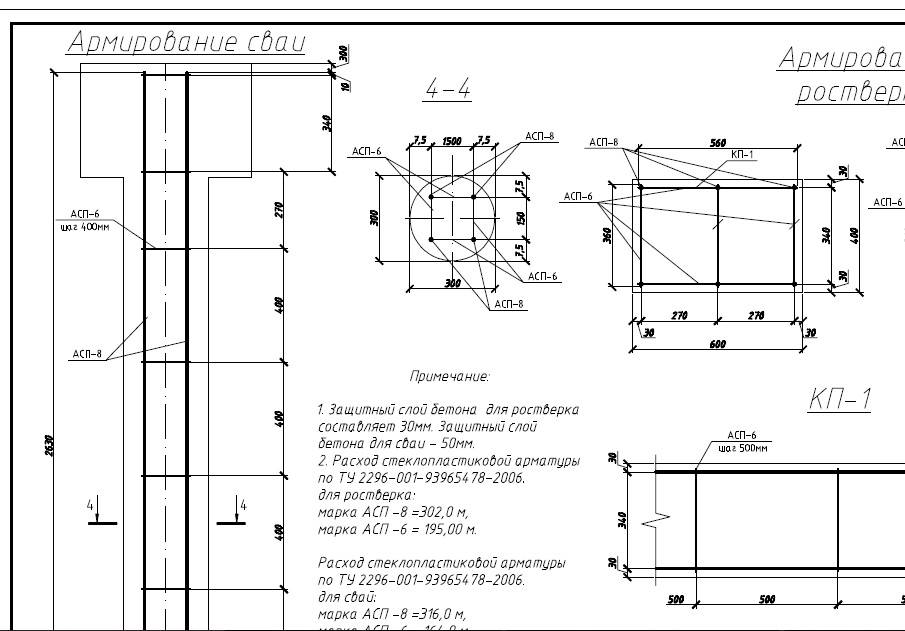

Армирование ростверка свайного фундамента чертеж.

Схема армирования свайного ростверка.

Армирование плитного и монолитного ростверка.

Армирование ростверка свайного фундамента чертеж.

Типичная схема армирования такого типа оснований.

Если нужно сделать армирование монолитного ростверка, тогда укладка горизонтальных поясов делается в два отдельных ряда при расстоянии в 20-30 см. Между поясами нужно предусмотреть продольные линии связи с проволоки или арматуры, места соединения соединить болтовыми зажимами, сварку использовать не рекомендуется через деформацию стали.

При расчете арматуры берется во внимание количество горизонтальных поясов, а также наличие вертикальных соединительных групп.

Как правило, вертикали устанавливают с шагом в 20 см, но это правило иногда обходят за счет использования более мощной проволоки.

В схеме армирования монолитного ростверка всегда предусматриваются такие пояса. Каркас делается пространственным, тут используются вертикальные пучки нарезанной арматуры, но длину подбирают только такую, чтобы прутья не выступали за пределы ростверка.

Как правило, вертикальные стержни соединяются с горизонтальным поясом также гибкой проволокой. Армирование будет завершено, когда будут уложены и соединены между собой все стержни и тщательно защищен нижний слой. Если все правила и рекомендации соблюдены правильно, тогда можно начинать заливку ростверка бетонным раствором.

Армирование ленточного ростверка.

Армирование ростверка свайного фундамента чертеж.

Принципиальная схема устройства фундамента.

Схема армирования ленточного ростверка практически не отличается от монолитного, ведь такие основания похожи между собой. Единственное отличие – так монолитный имеет единую армированную плиту под периметром целого здания. А ленточный сооружается по периметру только несущих стен и там армируется. Соответственно, при расчете армирования ленточного фундамента учитывается меньшее количество арматуры, а также используемого бетонного раствора. Единственное отличие – это способ установки опалубки, ведь это двухсторонняя защитная плоскость, которая существенно ограничивает возможности доступа к арматуре. Армирование ленточного ростверка также делается только способом соединения вязальной проволокой, сварка недопустима.

При разработке чертежа армирования ленточного ростверка сразу учитывается полное отсутствие провисания прутьев, а также вертикальные армирующие пучки. Тем более, что во время заливки бетоном все прутья должны стоять именно в тех местах, где это указано на схеме. Любые смещения недопустимы, поэтому соединение должно быть жестким.

Единственное различие между ленточным и монолитным ростверком, это способ армирования. В монолитной конструкции соединяются все оголовки, а в ленточной – только соседние конструкции, поэтому расчет ленточного основания выходит дешевле.

Особенности выполнения работ.

Ключевая проблема, какая возникает при расчете и строительстве фундамента – это неправильный выбор сечения самого ростверка. Нужно всегда учитывать наличие воздушной подушки под плоскостью ростверка, вариант как на рисунке категорически запрещается делать.

Также некоторые проектировщики, особенно без опыта, могут в схеме совместить элементы плитной и ленточной конструкции. Если зимой возникнет вспучивание почвы, тогда лента фундамента поднимется, а плиты не будут давать это сделать. В результате случится разрыв свай и быстрое разрушение основания.

Если нужно сделать расчет поперечного сечения ростверка и размера свай, тогда нужно сначала разработать проект дома со спецификациями несущих стен и перекрытий. За счет этих данных проводится расчет допустимых нагрузок на будущее основание, подбирается тип заводский свайных элементов и уже затем подбирается толщина плиты ростверка.

Если выбор остановлен на ленточном типе основания, тогда толщина ростверка соответствует толщине несущих стен или может быть немного больше за счет утепления и декоративного оформления. Если такое основание строится на площадке с природным уклоном, тогда сразу подбираются сваи различной длины.

В некоторых случаях уклон площадки слишком большой. В таких случаях использовать сваи очень большой длины не рекомендуется, ведь возможно возникновение горизонтальных разрывов даже посередине сваи. В таких случаях строят ступенчатый фундамент. В такой конструкции предусмотрено углубление опорных стержней на глубину до 25 см, а опора вводится на 5-7 см. при выборе ступеней также определяются сразу с толщиной кладки стены, а также места расположения опор. Тут нужно помнить, что края ступеней не должны опираться на опоры. Поэтому сваи устанавливаются полностью в свободном порядке. Арматура устанавливается на одной плоскости со зданием, также расположение ее должно быть в самих ступенях, а соединение гибкое без элементов сварки.

Армирование плитного фундамента.

При расчете необходимого количества арматуры, нужно воспользоваться типом и формой будущего основания. Эти характеристики железобетонной основы можно получить, определившись из будущей нагрузкой на фундамент и несущими характеристиками почвы. Тут часто используются ребристые прутья в горизонтальных и вертикальных поясах, это арматура класса А3 с толщиной 10 мм. Но при обустройстве армирующих поясов можно использовать прутья и большей толщины. Ведь чем они толще, тем фундамент получится прочнее. Также проектировщик при расчете должен учесть особенности почвы, тип будущего здания,его высотность и периметр. Если грунт плотный, то степень деформации основания будет меньшей. Если же почва рыхлая, тогда в сваях и в ростверке нужно применять арматуру с диаметром 14-66 мм, или даже большую. А шаг сетки для всех типов армирования составляет 20 см.

Технология армирования свайного ростверка.

Свайный фундамент — универсальное основание для строительства кирпичных (об армировании кирпичной кладки — читаем отдельно), деревянных, газобетонных (про армирование газобетона — читаем отдельно) и пенобетонных малоэтажных домов в любых грунтовых условиях. Такие основания применяются и для других конструкций (к примеру — заборов, колонн ). Прочность и надежность свайного фундамента непосредственно зависит ростверка, о технологии армирования которого мы поговорим в данной статье.

Армирование пересечений лент ростверка свайного фундамента чертеж.

Вы узнаете, зачем необходимо армирование свайно-ростверкового фундамента, какие материалы для этого используются и как выполняется сам процесс. Будут приведены схемы и чертежи, объясняющие все нюансы армирования монолитного ростверка.

1 Какие функции выполняет ростверк и зачем нужно его армирование?

Ростверк представляет собой ленточную конструкцию (о том, как армируют обычный ленточный фундамент — читаем отдельно), соединяющую отдельно стоящие сваи между собой. За счет обвязки опоры получают дополнительную пространственную жесткость и устойчивость к опрокидывающим нагрузкам. Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания.

Существует несколько разновидностей обвязки по материалу изготовления — стальная (из швеллера либо двутавра) деревянная (из бруса) и железобетонная. Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки.

Потребность в укреплении монолитного ростверка арматурой обуславливается тем, что бетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом ему свойственно слабое сопротивление к нагрузкам на изгиб и растяжения, которые могут стать причиной его деформации.

Схема армирования ростверка свайного фундамента чертеж.

Схема свайно-ростверкового фундамента.

Размещенный внутри монолитного ростверка армокаркас воспринимает на себя вышеуказанные нагрузки, предотвращая риск его разрушения, что значительно увеличивает надежность и долговечность конструкции. Армирование необходимо не только при монтаже свайно-ростверкого фундамента, но и в столбчатом основании, которое имеет схожую конфигурацию.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные. Забивные сваи представляют собой конструкции заводского изготовления, которые по завершению монтажа с помощью копровой техники обрезаются специальной гидравлической сваерезкой.

После обрезки оголяется арматура на торцевой части сваи, которая впоследствии связывается с каркасом монолитного ростверка. При монтаже буронабивных опор их армокаркас делается так, чтоб над бетонным телом сваи находились выступы арматуры высотой 30-40 см.

1.1 Чем и как армировать?

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры (верхнего и нижнего), соединенных между собой горизонтальными и вертикальными перемычками.

Продольные пояса выполняются из прутьев арматуры класса А3 (горячекатаный профиль рифленого типа), диаметр которой составляет 13-16 мм. Использовать стеклопластиковую арматуру можно, что подтверждают отзывы о успешной эксплуатации таких свайно-ростверковых фундаментов на специализированных форумах.

Соединяющие вертикальные и горизонтальные перемычки могут выполняться в двух вариантах — в виде отдельных прутков приваренной к продольных поясам арматуры (схема демонстрирует конфигурацию). В таком случае необходимо использовать стержни аналогичного типоразмера, что и при обустройстве продольного пояса.

Армирование ленточного ростверка свайного фундамента чертеж.

Чертеж соединения поясов отдельными перемычками.

Также каркас может соединяться перемычками из выгнутой в хомуты прямоугольной формы арматуры (нижеприведенная схема). При таком подходе используются гладкие стержни класса А2 (диаметр 8-10 мм). Гнутые хомуты трудоемки в монтаже, однако они за счет меньшего количества сварных швов они более надежны и долговечны. Стеклопластиковая арматура, не подлежащая гибке, для создания хомутов не применяется.

Армирование ленточного ростверка свайного фундамента чертеж.

Чертеж соединения поясов хомутами.

Согласно положениям СНиП №2.03.01 «Пособие по проектированию и обустройству свайно-ростверковых фундаментов». при монтаже армокаркаса необходимо соблюдать следующий шаг между составляющими элементами:

• количество стержней в продольных поясах — минимум 4, расстояние между ними — до 10 см;
• шаг между поперечными перемычками продольного пояса — 20-30 см;
• шаг между вертикальными соединяющими перемычками — до 40 см;
• защитный слой бетона — минимум 5 см.

Защитный слой представляет собой расстояние между крайними контурами армокаркаса и стенками бетонного тела монолитного ростверка. Если защитный слой не будет иметь требуемую толщину возникнет две проблемы — каркас не сможет правильно перераспределять действующие на ростверк нагрузки и арматура будет чрезмерно подвержена коррозии под воздействием влаги, проникающей в микропоры бетона.

Арматура для армирования ростверка свайного фундамента чертеж.

Пластиковая подставка под арматуру.

Чтобы сделать защитный слой по нижней грани ростверка используются специальные пластиковые подставки-грибки, которые поднимают арматуру над опалубкой. Применение в данных целях кусков кирпича не допускается.

1.2 Как рассчитать количество арматуры?

В качестве примера приводим расчет количества арматуры для монолитного ростверка периметром 8*6 м. Используем условные габариты обвязки 40*40 см. Армокаркас под такую обвязку будет состоять из двух продольных поясов по 3 стержня А3 диаметр 14 мм в каждом (шаг между прутьями 10 см, по 5 см с каждой стороны съедает защитный слой бетона). Пояса соединяются перемычками из арматуры А1 диаметр 11 мм, расположенных с шагом в 20 см.

Расчет выполняется по следующему алгоритму:

1. В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки. если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0.4 = 240 м.
2. Для соединения прутьев продольного пояса нам потребуются перемычки длиной 30 см, которые будут расположены с шагом 20 см. Выполняем расчет их количество на оба контура ростверка: 2*(30/0.2) = 300 шт, после чего рассчитываем общую длину поперечных перемычек: 300*0,3 = 100 м.
3. Осталось произвести расчет длины вертикальных перемычек, соединяющих верхний и нижний контуры каркаса между собой. Но поскольку в примере рассчитывается прямоугольный ростверк, их количество и длина будет идентичной поперечным перемычкам. Если же используется ростверк прямоугольной конфигурации, расчет выполняется по указанной в пункте №2 формуле.

В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки. если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0.4 = 240 м.

1.3 Особенности армирования ростверка (видео).

2 Технология армирования монолитного ростверка.

Амирование ростверка начинается после выполнения всех предыдущих этапов обустройства свайного фундамента — монтажа свай, их обрезки и обустройства опалубки. Вы должны иметь готовую опалубку, внутри которой на высоту, равную сечению обвязки, выступают армокаркасы свай.

Армирование ленточного ростверка свайного фундамента чертеж.

Опалубка и сваи перед началом армирования.

При сборке каркаса арматуру можно вязать между собой с помощью проволоки либо соединять прутья методом сварки. Существенной разницы в способе стыковки нет — нередко утверждают, что сваренный каркас из-за отсутствия эластичности хуже противостоит деформациям, чем соединенная вязкой конструкция, однако в промышленном многоэтажном строительстве каркасы свайно-ростверковых фундаментов всегда свариваются, так что эти опасения беспочвенны. К тому же, сварка более практичный и быстрый в реализации способ.

Читайте также: как армируют лестницы. и нужно ли это делать?

Армирование ростверка — пошаговая инструкция:

1. К выступающей из сваи арматуре на высоте от 5 см от дна опалубки привариваются горизонтальные прутки.
2. На прутьях с заданным шагом размещается и приваривается арматура нижнего продольного пояса.

Армирование ленточного ростверка свайного фундамента чертеж.

Первый пояс армокаркаса и хомуты.

• В участках между сваями устанавливаются предварительно выгнутые прямоугольные хомуты, выступающие в качестве соединяющих перемычек.
• На лицевых гранях хомутов-перемычек фиксируются элементы верхнего продольного пояса.

Армирование углов ростверка свайного фундамента чертеж.

Усиление углов на верхнем поясе каркаса.

Сборка армокакаркаса на прямых участках ростверка достаточно проста в исполнении. Трудности наступают при армировании углов, которое необходимо дополнительно усиливать, поскольку эта часть каркаса испытывает максимальные нагрузки.

Армирование ростверка свайного фундамента чертеж.

Схема правильного армирования углов и примыканий ростверка.

Углы и места примыкания внутренних стен обвязки к наружным нельзя армировать перехлестом арматуры. На данных участках необходимо укладывать цельные стержни, выгнутые в Г либо П-образной конфигурации. Схема правильного армирования углов свайного ростверка приведена на изображении.

Рекомендация: Хорошая обзорная статья, из нее узнаете об армирование ростверка свайного фундамента так же увидите чертежи. Перед тем как начать армирование ростверка нужно сделать точный и правильный расчет исходя из конкретно вашей ситуации и ваших нагрузок. Если будет ошибка в расчетах, то вы построите бракованный ростверк и потеряете много денег.

Свайные фундаменты — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки. Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:

• Характер нагрузки, требующей поддержки.
• Грунтовые условия.
• Наличие воды.
• Прочность материалов.
• Стоимость.
• Доступность.
• Чувствительность к шуму и вибрации.
• Близость к другим строениям.
• Нагрузки, действующие на сваи.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки . Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их изготовления (смещения (забивные) или замены (буронабивные)).

Опорные сваи тренируются в основном в области носка сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.

Дополнительную информацию см. в разделе «Опорные сваи».

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.

Для получения дополнительной информации см. «висячие сваи».

Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, смещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.

Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

• Забивка на месте: Либо с постоянным бетонным или стальным кожухом, либо с временным кожухом.
• Готовые: сборные конструкции из дерева, бетона или стали за пределами площадки.

Дополнительную информацию см. в разделе «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте. Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.

Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где ограничено пространство над головой, нет риска пучения и где может потребоваться изменение их длины.

Дополнительную информацию см. в разделе «Буронабивные сваи».

Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».

Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.

Для получения дополнительной информации см. «микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».

Геотермальные сваи объединяют свайные фундаменты с системами тепловых насосов с замкнутым контуром. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.

По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Дополнительную информацию см. в разделе «Геотермальные свайные фундаменты».

Гройны в прибрежном строительстве (CIRIA C793), опубликованном CIRIA в 2020 году, определяют смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом. Иногда используется для свай из досок.

[править] Другие

• Король стопка.
• Коленная свая.
• Моноопора.
• Сборная свая.
• Шпунтовая свая.

Подробнее см.: Типы свайных фундаментов.

Доступен широкий спектр оборудования для забивки свай, в том числе:

• Ударные молоты: молоты, приводимые в действие паром, сжатым воздухом или дизельным топливом.
• Гидравлические приводы: гидроцилиндры вдавливают сваи в землю.
• Вибропогружатели: сваи вбиваются в землю вибрацией.
• Вращающиеся буры: используются для завинчивания сменных свай в землю.

Дополнительную информацию см. в разделе «Сваебойное оборудование».

Сваи можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи строго вертикально, оголовок сваи должен выдерживать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.

Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.

Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта. Это можно сделать, закрепив защитную балку на полистироле или другом компрессионном материале, что позволит двигаться вверх по земле без повреждения балки.

Дополнительную информацию см. в разделе «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента. Свая должна быть перегружена не менее чем на 50% от ее рабочей нагрузки и выдержана в течение 24 часов. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления сваи.

Дополнительную информацию см. в разделе «Испытания свайных фундаментов».

Целостность новых и существующих свай можно измерить, проведя испытание на целостность сваи.

• Буронабивные сваи.
• Фундаменты зданий.
• Сваи шнековые сплошные.
• Сваи забивные.
• Сваи концевые.
• Висячие сваи.
• Фундаменты геотермальные свайные.
• Королевская стопка.
• Коленная свая.
• Микросваи.
• Моноопора.
• Подложка фундамента.
• Крышка ворса.
• Свайный ростверк.
• Свайная стенка.
• Сваебойное оборудование.
• Дощатая свая.
• Сплошной фундамент.
• Фундаменты на винтовых сваях.
• Стена с секущимися сваями.
• Шпунтовые сваи.
• Типы свайных фундаментов.

Свайные фундаменты. Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки. Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:

• Характер нагрузки, требующей поддержки.
• Грунтовые условия.
• Наличие воды.
• Прочность материалов.
• Стоимость.
• Доступность.
• Чувствительность к шуму и вибрации.
• Близость к другим строениям.
• Нагрузки, действующие на сваи.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки . Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их изготовления (смещения (забивные) или замены (буронабивные)).

Опорные сваи тренируются в основном в области носка сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.

Дополнительную информацию см. в разделе «Опорные сваи».

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.

Для получения дополнительной информации см. «висячие сваи».

Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, смещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.

Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

• Забивка на месте: Либо с постоянным бетонным или стальным кожухом, либо с временным кожухом.
• Готовые: сборные конструкции из дерева, бетона или стали за пределами площадки.

Дополнительную информацию см. в разделе «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте. Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.

Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где ограничено пространство над головой, нет риска пучения и где может потребоваться изменение их длины.

Дополнительную информацию см. в разделе «Буронабивные сваи».

Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».

Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.

Для получения дополнительной информации см. «микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».

Геотермальные сваи объединяют свайные фундаменты с системами тепловых насосов с замкнутым контуром. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.

По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Дополнительную информацию см. в разделе «Геотермальные свайные фундаменты».

Гройны в прибрежном строительстве (CIRIA C793), опубликованном CIRIA в 2020 году, определяют смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом. Иногда используется для свай из досок.

[править] Другие

• Король стопка.
• Коленная свая.
• Моноопора.
• Сборная свая.
• Шпунтовая свая.

Подробнее см.: Типы свайных фундаментов.

Доступен широкий спектр оборудования для забивки свай, в том числе:

• Ударные молоты: молоты, приводимые в действие паром, сжатым воздухом или дизельным топливом.
• Гидравлические приводы: гидроцилиндры вдавливают сваи в землю.
• Вибропогружатели: сваи вбиваются в землю вибрацией.
• Вращающиеся буры: используются для завинчивания сменных свай в землю.

Дополнительную информацию см. в разделе «Сваебойное оборудование».

Сваи можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи строго вертикально, оголовок сваи должен выдерживать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.

Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.

Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта. Это можно сделать, закрепив защитную балку на полистироле или другом компрессионном материале, что позволит двигаться вверх по земле без повреждения балки.

Дополнительную информацию см. в разделе «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента.
