Анкера для бетона – это специальные крепежные изделия. С их помощью на стену можно повесить полку или шкаф и не бояться, что они упадут. Анкера используют там, где нельзя применить саморезы или гвозди. Для того, чтобы выбрать подходящий вид анкера, сначала нужно разобраться в многообразии металлических креплений для бетона. Этим мы и займемся в нашей статье.

Слово «анкер» переводится как «якорь» и имеет похожий принцип действия. С помощью специальных выступов анкерный болт так крепко цепляется за стенки отверстия, что его уже невозможно вырвать.

Что такое анкер для бетона

Внешне анкер похож на болт, но имеет расширяющуюся нижнюю часть. На фото можно увидеть основные типы крепежей. Среди них есть те, которые считаются универсальными. Их используют чаще всего. А есть такие анкеры, которые подходят только для особых случаев.

Анкерные крепления настолько прочно соединяют конструкции друг с другом, что их используют при строительстве многоэтажных домов и даже при бурении нефтяных скважин.

А для домашнего ремонта или строительства подойдут крепежи универсального назначения. На изделиях этого типа мы остановимся более подробно.

Несущая функция бетонных метизов наверняка известна всем. Если нет, то вот примеры, что можно сделать с помощью анкерных креплений:

  • укрепить натяжные потолки или потолки типа «Армстронг»;
  • установить люстры и светильники;
  • сделать крепежи для навесной мебели и техники;
  • поставить окна, двери, металлические ворота.

Интересная информация: самый маленький анкер (длиной 18 мм) способен выдержать вес до 800 кг. Сразу возникает вопрос, как такой маленький болт может выдерживать такие большие нагрузки?

Секрет надежности крепления кроется в продуманной конструкции анкерных болтов. Сила трения, упор в поверхность отверстия выступающих распорных элементов, фиксация специальным клеем – вот основа надежности анкерного крепления.

Чтобы не запутаться в многообразии метизов, разберемся, какие разновидности крепежей существуют и как пользоваться каждым из них.

Виды анкеров для бетона

Вообще, насчитывается порядка десятка видов анкерных крепежей. И каждый из них приспособлен под определенную задачу. Какие-то болты подходят только для установки в плотные материалы, а какие-то устанавливаются в пористый газобетон. И, как мы уже говорили, есть универсальные, так сказать, многозадачные изделия.

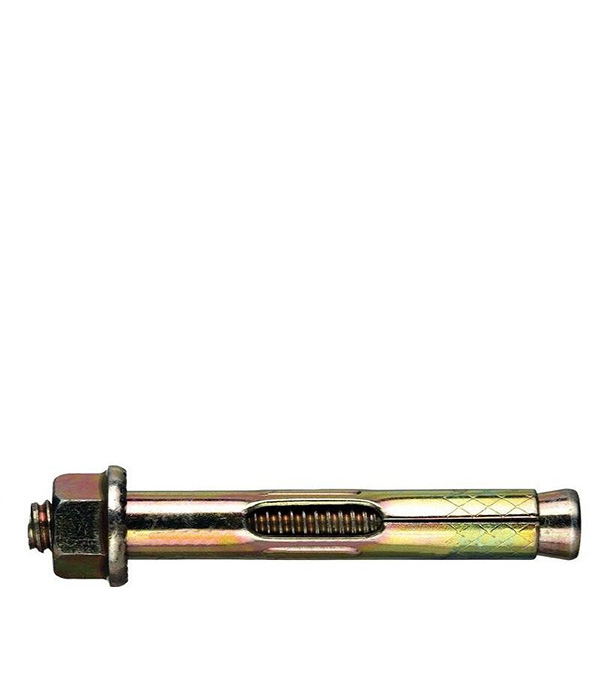

Из чего же состоит стандартный универсальный анкерный болт по бетону:

  • Первый элемент – это Шпилька (или болт). Это самая прочная часть конструкции. С одной стороны может быть головка болта (шестигранная или со шлицей). Если это шпилька, то она снабжена резьбой для накручивания гайки. Нижняя часть болта выглядит как расширенный книзу конус. Для чего нужен конус, увидим далее, при разборе процесса монтажа.
  • Втулка (ее еще называют гильза или рубашка). Это тоже важная часть, потому что именно она обеспечивает сцепление с поверхностью бетонного основания. Чтобы втулка не треснула, ее делают без сварочных швов из цельного куска металла. С нижнего края она имеет прорези в виде лепестков.

Чтобы не ошибиться с диаметром просверленного отверстия, обратите внимание на маркировку метизов. Например, обозначения анкера по бетону М10 12х100 расшифровывается так: М10 – это диаметр самого болта, а 12 – это размер сверла, которое нужно использовать. 100 – обозначает длину шпильки.

А теперь самое интересное. Чтобы представить принцип работы анкера, рассмотрим пример установки универсального крепежа:

  1. Сначала нужно просверлить отверстие и зафиксировать в нем анкер. Чаще его просто аккуратно забивают молотком или киянкой.
  2. Затем на выступающий конец начинают накручивать гайку. С этого момента вступает в работу тот самый конус на конце болта. Гайка начинает тянуть шпильку, и конусный конец начинает двигаться внутрь гильзы и раздвигать лепестки наружу.
  3. Раскрывшиеся лепестки практически врезаются в стенки просверленного отверстия, что создает прочную якорную фиксацию.

Распорные

Название говорит о том, что конструкция имеет распорные элементы. Здесь распорным элементом является тот самый конус на конце болта, который раскрывает лепестки втулки. В некоторых случаях конус может быть даже двойной.

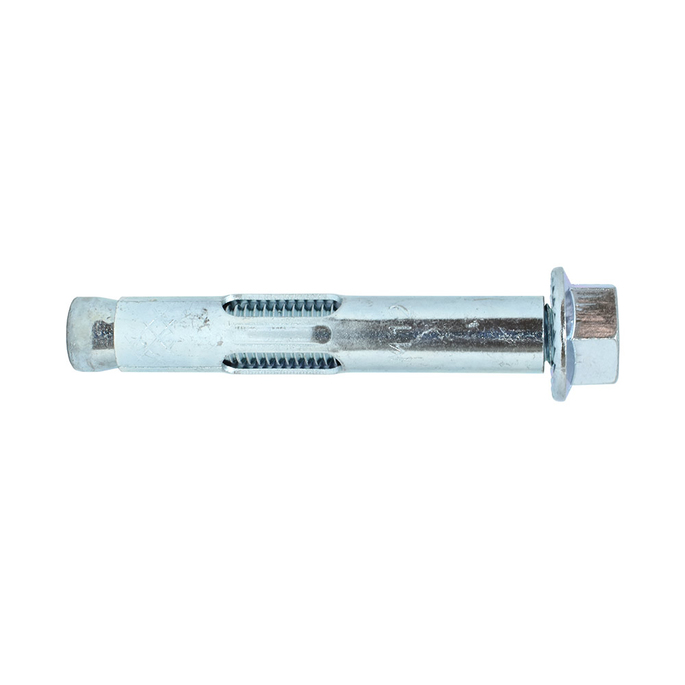

На фотографии ниже мы видим обычный распорный анкер с одинарным конусом, который приводится в действие фланцевой гайкой.

Распорный вид крепежа используют для установки в стенах, сделанных из следующих материалов:

  • полнотелый кирпич;
  • плотный бетон;
  • натуральный камень.

Большую роль играет материал, из которого изготовлено крепление. Если метиз сделан из качественных материалов, то он способен выдерживать большие нагрузки.

Забивные

На первый взгляд, этот вариант выглядит очень просто, и даже его цена очень символична. Популярный латунный тип имеет вид цилиндра с надрезами по одному краю. Но, вспомним фразу: «Все гениальное просто!». Простой тип крепежа считается одним из самых надежных. Его используют даже в тех случаях, когда нужно закрепить предметы критически большой массы.

Как работает этот простой механизм? Внутри цилиндра находится клин. При забивании установочным инструментом, клин раскрывает лепестки цилиндра, и они прочно фиксируют анкер внутри бетона.

Кстати, расклинивание создает давление внутри основания, в которое устанавливается анкер. Поэтому забивной крепеж следует использовать только в плотных сортах бетона, в кирпичной кладке и природном камне.

Для получения прочного сцепления, рекомендуется сначала расклинить втулку путем сбивания внутреннего клина установочным инструментом, а уже потом вкручивать болт.

Забивные метизы делают из разных материалов. Для навеса особо массивных конструкций используют стальные оцинкованные аналоги. А для подвешивания легких конструкций в пористый бетон вбивают пластмассовые дюбельные втулки. В этом случае вместо болтов используют шурупы.

В магазинах мы можем увидеть цилиндры, которые имеют рифленую поверхность с насечками и просто гладкую. В чем разница этих крепежей?

Рифленая поверхность создает повышенную силу трения и сцепление с материалом стены. Поэтому, такие крепления используют для установки габаритных тяжелых предметов.

Гладкие цилиндры пригодны для навешивания более легкой мебели и техники.

Забивные механизмы имею еще одну особенность. Они практически не поддаются демонтажу. Поэтому, их используют для крепления антивандальных конструкций. Для кого-то эта характеристика может быть существенным минусом при выборе подходящего типа крепежа.

К типу забивных крепежей можно также отнести анкерные дюбели для бетона и потолочные анкеры.

Рамные

Рамный анкер называется так, потому что с его помощью устанавливают рамы окон и дверей. Самым популярным среди рамных крепежных изделий является
распорный анкер. Его используют для установки в плотный бетон и кирпич.

Классическая конструкция анкерного крепления нам уже знакома. Отличием рамного анкера является то, что внутри втулки расположен винт со шляпкой. Его можно закрутить отверткой или шуруповертом. А вот функцию распорки здесь играет конусная гайка. Когда винт вкручивается, она поднимается вверх по резьбе и расклинивает лопасти втулки.

Чтобы во время монтажа конструкция не прокручивалась, на верхней части втулки предусмотрены специальные упоры.

Иногда, для крепления конструкций большой массы, используют болты с 2 зонами расклинивания.

Саморезы по бетону

Эти метизы не похожи на анкеры. Скорее они выглядят как обычные саморезы. Но, благодаря особой ширине резьбы, их с успехом используют при креплении легковесных предметов на бетонном основании. Это может быть монтаж временных конструкций, необходимых при проведении ремонта. Легкие предметы интерьера тоже можно подвесить на бетонные саморезы.

Могут возникнуть сомнения на счет прочности крепления с помощью саморезов. Но резьба (особенно когда она неравномерная и с продольными насечками) хорошо сцепляется с бетоном и такой шуруп невозможно вырвать.

Обратите внимание, что иногда такой саморез можно вкрутить сразу в стену с помощью отвертки. Этот способ подходит для пористых сортов бетона. А вот в плотном бетоне придется предварительно просверлить отверстие и уже потом вкрутить крепеж.

Анкера клиновые

Клиновой анкер можно назвать лидером среди металлических крепежей. Этот болт выдерживает огромные нагрузки и прочно крепит крупные и тяжелые конструкции к бетонному и каменному основанию.

Чтобы можно было представить степень надежности крепления, приведем примеры вариантов использования этого анкера:

  • установка лифтов и подъемников;
  • навешивание промышленных стеллажных систем;
  • монтаж строительных колонн и опор;
  • укрепление материалов фасадов зданий и витражного остекления.

Этот тип крепежа выдерживает нагрузки в сейсмически активных зонах, имеет устойчивость к срезу и вырыву, благодаря качеству стали и продуманной конструкции.

После перечисленных характеристик трудно усомниться в качестве и надежности этого крепежа. Рассмотрим поближе строение клинового крепежа. Его называют так же анкер-шпилька.

На фотографии видно, что конструкция состоит из стержня с резьбой. С одной стороны стержня расположен конусовидный хвостовик, а с другой накручивается гайка. Распорная головка опоясывает нижнюю часть шпильки и состоит из лепестков.

Принцип действия механизма прост: при закручивании гайки, конус распирает лепестки муфты, и они плотно сцепляются с материалом отверстия.

Клиновые анкера не подлежат демонтажу. Поэтому, если есть намерение последующей разборки конструкции, сделайте так: при монтаже просверлите отверстие длиннее размера шпильки, и после демонтажа забейте стержень полностью в стену.

Разжимные

Этот уникальный тип крепления также называют анкер бабочка. Это настоящая палочка-выручалочка в случаях, когда нужно повесить карнизы, настенные светильники и другие легковесные конструкции в полые бетонные и кирпичные блоки.

Особенность этого крепления состоит в том, что на внешней гильзе он имеет  прорези. При закручивании болта они сгибаются и складываются в «юбку».

После установки получается прочное крепление. С внешней стороны в бетон врезаются шипы, которые находятся на головке гильзы. Они не позволяют прокручиваться конструкции и дают дополнительную прочность. С обратной стороны к стене плотно прижимаются лепестки раскрывшейся юбки.

Химические анкеры для бетона

Если сказать образно, этот супер клей позволяет буквально вклеить в стену железную арматуру. Поэтому самым важным компонентом в химическом крепеже является сверхпрочный клеевой состав.

Как выглядит и из чего состоит химический анкер можно увидеть на следующей фотографии.

Мы видим, что химические анкеры идут комплектами, в состав которых входят:

  • Клеевой компонент. Он может быть в двухфазном дозаторе или в одноразовых ампулах.
  • Втулка из оцинкованной стали с резьбой внутри.
  • Стержень, который имеет внешнюю резьбу и вкручивается в зафиксированную втулку.

Есть и другие комплектации. Например, крепежный элемент может состоять только из болта с резьбой, на который накручивается гайка.

Стоит отметить, что хоть химический крепеж и относится к самым прочным, но одновременно он является и самым дорогим. Поэтому, если нужно повесить на стену простую полку, не стоит переплачивать.

И, раз уж упомянули вначале о вклеивании арматуры в стену, то, наверное, стоит пояснить. Химическими анкерами для арматуры в бетоне чаще пользуются в строительстве, когда необходимо вклеить металлические стержни для установки закладных деталей. Клей для арматуры с бетоном обладает таким уникальным составом, что возможно его применение даже во влажной среде и при контакте с водой.

Вес, размеры и характеристики

Как наверное многие замечали, обычно метизы принято складывать в коробки и наклеивать на них какую-то информацию. Так вот, эти этикетки, кроме номеров партии, информации о сертификатах и производителях, содержат так же маркировку металлических изделий. Это полезная информация. Давайте разберемся в ее значении.

Анкера по бетону имеют буквенно-цифровое обозначение. Например: М12х250 или М8х50. Что обозначают эти шифры? Буква М показывает, что болт или шпилька имеет метрическую резьбу. Первая цифра после буквы – это диаметр, а вторая – длина болта в миллиметрах.

И еще немного технической информации. Она поможет вам понять, по какому принципу классифицируют металлические виды анкерных болтов по бетону.

Главные характеристики метизов:

  • Вес. Это значение зависит от материала, размера и конструкции метиза. Самые легкие – это забивные элементы. Их вес может быть всего 4 г. Самые большие клиновые болты могут достигать веса 738 г.
  • Диаметр сечения винта. Все разнообразие крепежей можно поделить на малые (диаметром до 8 мм), средние (диаметром от 8 до 12 мм) и большие (диаметр от 12 мм до 30 мм).
  • Длина стержня. На каждое значение диаметра винта обычно предоставляется выбор из 4-5 вариантов разной длины стержня. Максимальная длина больших анкеров может достигать 220 мм, а минимальная – 40 мм для изделий малых диаметров.

Крепежи на химической основе тоже имеют свою классификацию. Главными размерами являются диаметр и длина капсулы. Самые маленькие ампулы имеют диаметр 10 мм. Максимальное значение диаметра капсулы достигает 42 мм. Длина варьируется в пределах 80-360 мм.

Еще одна характеристика, которая отличает крепежи друг от друга, имеет больше прикладное значение. Это относится к форме оголовья болтов:

  • С помощью крючка или кольца можно устанавливать навесные конструкции.
  • Окончание в виде буквы «Г» позволяет навешивать съемные предметы.
  • Крепление анкерами к бетону накручивающейся гайкой с шайбой дает плотное и прочное прилегание конструкции к стене.

Далее представлены таблицы, в которых можно найти размеры анкерных болтов  и  их весовые характеристики.

Важные параметры для выбора

Итак, можно подвести итог и определить, какой анкер для бетона лучше и какие характеристики метизов важны для получения качественного результата.

Диаметр, длина и состав металла – вот главные качества анкеров для бетона. При этом не забывайте, что вариант крепежного изделия выбирают, зная качество бетонной стены и тяжесть устанавливаемого предмета. Чем толще и длиннее болт – тем большую нагрузку он способен выдержать.

Обязательное требование ко всем метизам, которые используют для бетона — это антикоррозийное покрытие. Оно защищает металл от агрессивной щелочной среды бетонного состава и воздействия влаги. Наиболее качественные метизы, которые прослужат столетие, делают из нержавеющей стали с цинковым покрытием. Чтобы не купить подделку, лучше брать изделия известных производителей.

Монтаж анкера в бетон

Если для вкручивания самореза можно воспользоваться простой отверткой, то для установки анкера в бетон нам потребуется подготовить инструменты и расходные материалы.

Вот перечень инструментов, нужных для работы:

  • Перфоратор (или дрель с функцией перфоратора).
  • Сверла по бетону.
  • Молоток и киянка.
  • Гаечные ключи, плоскогубцы.
  • Пылесос (резиновая груша или строительный шприц для продувки отверстий).
  • Инструменты для нанесения разметки.

Сверление

Установка крепежа любого типа всегда начинается с разметки и сверления. Отметьте место установки. Учтите, что расстояние от края стены должно как минимум в 2,5 раза превышать длину болта.

Чтобы просверлить отверстие подходящего диаметра, сначала изучите маркировку метиза. Втулка должна входить в зазор с некоторым усилием, так, чтобы ощущалось трение. Длина отверстия должна быть равна длине гильзы. Для удобства, сделайте цветную метку на сверле.

Важный момент в подготовке к монтажу – освобождение засверленного зазора от пыли и частиц бетона. Это можно сделать пылесосом, в крайнем случае, резиновой грушей. Если не получается или нет возможности полностью прочистить отверстие — просто сделайте его на пару сантиметров длиннее.

Монтаж анкера с гайкой

Рассмотрим универсальный способ установки, который можно применять для похожих типов крепежа. Изучите следующую схему и, попрактиковавшись, поймете принцип установки анкеров для бетона.

Последовательность действий:

  1. Возьмите анкер и киянкой забейте его в отверстие так, чтобы край гильзы оказался заподлицо со стеной.
  2. Снимите гайку и установите на шпильку тот элемент, который будет держать подвешиваемую конструкцию. К примеру, пусть это будет металлический уголок.
  3. Установите гайку и начните ее закручивать. Обратите внимание, что закручивать нужно до тех пор, пока это возможно.

Если по каким-то причинам возникают опасения растрескивания стены или деформации бетона при монтаже анкерного болта с гайкой – используйте динамометрический ключ.

Строительные хитрости. Самый быстрый монтаж шпилек. Анкера DKC и многое другое.

Watch this video on YouTube

Монтаж химического анкера

Здесь, при монтаже, будет происходить примерно тоже самое, что и при установке болта с гайкой. Но кроме перечисленных инструментов, для крепления нам потребуется специальный химический состав.

Для небольшого объема работ рациональнее использовать ампулы с клеем. Состав в дозаторах может весь не пригодиться, а срок его хранения составляет только 1 год.

На схеме подробно описан процесс закладки химического анкера. Он заключается в следующем:

  1. Сначала нужно просверлить отверстие и хорошо очистить его от пыли. Можно использовать пылесос, ершик, баллончик со сжатым воздухом.
  2. Рекомендуется установить внутрь сетчатую гильзу, которая позволит удержать клеевой состав.
  3. В отверстие нужно поместить ампулу с клеем или заполнить отверстие из дозатора на 2/3 от длины.
  4. Не торопясь вкрутить болт или шпильку, давая возможность составу равномерно распределиться.
  5. Далее следует подождать нужное время для схватывания клея. Эта информация обычно написана на упаковке.
  6. На стержень нужно установить прикрепляемый элемент и закрутить гайку.

Обратите внимание, что многие химические составы не работают при низких температурах.

Популярные бренды

Рынок стройматериалов насыщен крепежными изделиями. Но среди многочисленных компаний, есть ряд производителей, которые находятся на рынке много лет и отличаются высоким качеством продукции.

Основоположником производства анкеров считается немецкий бренд Fischer. Эта компания выпускает метизы разных типов из высококачественной стали и химические составы для их крепления.

К аналогам, не уступающим в качестве, принято относить продукцию следующих фирм:

  • HILTI (Лихтенштейн).
  • Mungo (Швейцария).
  • Sormat (Финляндия).
  • Rawlplug (Польша).
  • BIT (Англия).
  • MKT (Россия).

Химические анкеры Superbond

Фишер — единственный в мире производитель химических анкеров, которые можно использовать при температуре от -40 до +150 градусов. Уникальность также заключается в том, что монтаж клеевого состава допускается при непосредственном контакте с водой.

Формы выпуска химического состава Superbond — это капсулы и дозаторы для инъецирования.

Анкеры Hilti

Компания Hilti, основанная в 1941 году, постоянно занимает ведущие позиции в рейтингах лучших производителей. Сегодня, кроме производства строительного оборудования, Hilti выпускает высокотехнологичные клеевые составы и металлические анкеры для бетона.

Температурный диапазон применения химических анкеров для бетона Хилти составляет -5 +40 градусов Цельсия. Клей для бетона хилти выпускается в виде капсул и в гибридных упаковках для инъецирования.

Отечественные марки

Среди Российских производителей можно выделить компании МКТ, Анкер-НН. Анкер-ДВ, компания из Владивостока, известна на рынке крепежных материалов с 1999 года.

Разнообразие крепежных изделий позволяет найти подходящий вариант для решения монтажных вопросов, как в капитальном строительстве, так и в бытовом ремонте. Диаметр, длина и состав металла метизов играют определяющую роль в прочности крепления. А уникальные химические составы позволяют буквально вклеивать металл в бетонные конструкции.

Обзор анкеров для оснований из бетона и камня

Проблема крепления разнообразных объектов к прочному основанию, выполненному из бетона либо камня, достаточно актуальна в сфере капстроительства, а также при выполнении ремонта самими владельцами недвижимого имущества. Надежная фиксация будет обеспечена при использовании анкеров только определенных видов.

Принцип действия

У слова «анкер» — немецкое происхождение. С этого языка оно переводится так: якорь. Действие анкера весьма схоже. Также, как и в случае с якорем, удерживающий механизм данного метиза располагается вблизи от дна отверстия. Действие анкера основано на принципе цангового расширения или расклинивания металлической гильзы, имеющей специальную форму. Она надевается на шпильку с резьбой либо на болт. Вышеуказанные явления – расклинивание и цанговое расширение – происходят, когда при накручивании по резьбе, распорная втулка начинает перемещаться и оказывать давление на эту металлическую гильзу. Изучив рисунок, можно понять принцип работы анкерного болта.

Таким образом, высокая удерживающая способность данного метиза обеспечивается за счет:

Монтаж

Фиксация анкеров по бетону в базовом материале осуществляется двумя способами.

Предварительный монтаж

Этот метод предусматривает такую последовательность действий.


Из ранее просверленного в основании отверстия с помощью, например, насоса удаляются частицы/осколки бетона, образовавшиеся в ходе его сверления.


На втором этапе с резьбового стержня свинчивается втулка с металлической гильзой, после чего забивается в подготовленное для монтажа отверстие.


Далее (это уже третий этап) болт продевается в отверстие уголка крепления подвешиваемого объекта, и вкручивается во втулку с резьбой.




На четвертом этапе болт окончательно затягивается. Делать это нужно посредством динамометрического ключа с усилием, указанным в паспорте используемого анкерного крепежа.


В результате крепление будет выглядеть так, как показано на этом рисунке.

Сквозной монтаж

Последовательность этапов сквозного монтажа представлена ниже.


Сначала высверливаются отверстия в уголке крепления подвешиваемого объекта и в бетонной основе.


На втором этапе из созданных отверстий с помощью того же насоса удаляются осколки базового материала.



Затем одновременно в оба отверстия вставляется анкер в сборе.

Четвертый этап предусматривает затягивание анкерного болта с помощью динамометрического ключа с усилием, величина которого указана в инструкции на используемый крепеж.


На заключительном, пятом этапе, нужно контролировать факт плотного прилегания уголка крепления монтируемого объекта к поверхности основы.

Разновидности анкерного крепления для бетона и камня

Рассмотрим виды крепежных деталей анкерного типа, применяемых в таких прочных основаниях, как бетон и природный/натуральный камень.

Анкерный болт

Смысл применения анкерного болта, образно говоря, звучит так: «поставить на якорь». Сформированное сопряжение можно разобрать лишь одним способом: крепление вырывается совместно с частью материала основы. Компонентам данного метиза присущи следующие особенности:

  • головке болта характерна шестигранная конфигурация:

  • на его стержень нанесена метрическая резьба:

  • гайка упора муфты – конусообразная;

  • в цилиндрическом обрамлении подвижной муфты, созданы продольные прорези.

Во время закручивания болта, коническая гайка как-бы втягивается вовнутрь муфты, из-за чего та деформируется. Такое конструктивное решение упрочняет соединение при воздействии нагрузки на вырыв. Под вырывом анкера понимается:

  • наступление полного невосстановимого разрушения соединения. Обычно наблюдается, когда сопряжение осуществляется вблизи от края бетонной основы;

  • частичный вылет конусообразной упорной гайки либо болта не сопровождается разрушением конструкции.

Величина минимально допустимой силы вырыва анкерного болта в бетонном основании колеблется в диапазоне 10,5 кН…18,3 кН. Допустимое значение изгибающего момента по отношению к оси резьбового стержня составляет: min5,2 Нм; max 27,7 Нм.

Установка крепления данного вида осуществляется методом сквозного монтажа.

Анкер-шпилька

Конструктивными элементами этого крепежа являются резьбовой стержень и муфта распорного типа. В комплект поставки анкер-шпильки входят также гайка и плоская шайба с соответствующими диаметрами.

Процедура монтажа включает следующие этапы:

  • сверление отверстия в бетонной основе;

  •  удаление из него образовавшихся частиц;

  • забивание анкер-шпильки в подготовленное к монтажу отверстие.

Фиксируется данный крепеж в отверстии во время закручивания гайки при одновременном удерживании подвешиваемой конструкции. И здесь затягивать гайку нужно, применяя динамометрический ключ, с усилием, указанным производителем.

Современная металлургическая промышленность производит анкер-шпильку в относительно широком диапазоне диаметров метрической резьбы – начиная от M6 и заканчивая M24. Впечатляют также предельные значения длины этого метиза – min 40 мм; max 300 мм. Такой разброс размерных характеристик предоставляет возможность закрепления элементов, толщина которых составляет минимум 5, а максимум – 130 миллиметров.

Характерные нагрузки в бетоне C20/C25 представлены в табличной форме

Диаметр

Нагрузка, кН

На срез

На вырыв

6,0

7,20

7,80

8,0

13,30

12,50

10,0

19,20

20,30

12,0

27,20

24. 20

16,0

50,10

38,80

20,0

74,0

40,0

24,0

98,10

56,0

Метод установки анкер-шпильки – сквозной монтаж.

Анкер клиновой

Данный вид анкерного крепления получил наибольшее распространение в строительной сфере. Выполнен этот метиз в виде резьбового стержня с конусообразным хвостовиком. На последний элемент одевается распорная муфта. Чтобы установить анкер клиновой, предварительно высверливается отверстие с определенными диаметром и глубиной. Конический хвостовик во время навинчивания гайки оказывает воздействие на муфту. А та за счет силы распора надежно удерживает всю крепежную деталь в отверстии.

Выпускается анкер клиновой с шестью типоразмерами метрической резьбы. Важные технические характеристики, соответствующие каждой позиции данного параметра, приведены ниже в табличной форме. Размеры указаны в миллиметрах.

Диаметр резьбы

Мин. вырывная сила, кН, пределы

Диаметр отверстия для анкера

Толщина закрепляемого объекта

Глубина анкеровки

Длина анкера

Номинальная масса 1000 штук, кг

M6

1,4…3,2

6,0

5,0…60,0

35,0

40…95

10,19…19,32

M8

1,6…3,3

8,0

10,0…80,0

40,0

50…120

22,38…42,6

M10

4,0…5,0

10,0

20,0…75,0

45,0

65…120

46…73,4

M12

6,0

12,0

45,0…95,0

55,0

100…150

93,85…128,9

M16

7,5…9,4

16,0

45,0…160,0

60,0

105…220

202…340,25

M20

12,3

20,0

50,0…225,0

75,0

125…300

336…718,75

Стандартизация даже на международном рынке рабочих параметров клиновых анкеров не проводилась. Поэтому их физические свойства во многом определяются технологией, применяемой каждым конкретным предприятием-производителем. Касается это, в том числе, нагрузок на вырыв и на срез. Для конкретики приведем пример данных характеристик, присущих клиновым анкерам от финской компании SORMAT, установленных в сжатой зоне бетона C20/C25. Единица измерения – килоньютоны.

Диаметр резьбы

Нагрузка на срез

Нагрузка на вырыв

M6

2,0…2,5

1,0…1,7

M8

3,4…5,7

3,3…3,6

M10

3,8…10,3

3,5…6,3

M12

6,4…9,6…13,1

6,4…7,9

M16

10,0…21,8…25,1

9,9…16,7

M20

27,7

19,8

Устанавливаются эти изделия методом сквозного монтажа.

Анкер забивной

Конструктивное исполнение анкера забивного включает следующие компоненты:

  • металлическая втулка с прорезями;

  • распорный элемент. Он находится внутри еще одной втулки.

Внутренняя резьба выполнена в форме конуса. Технологические прорези необходимы для образования лепестков, которые во время забивания в анкер распорного компонента выполняют функцию распорок. Именно они удерживают данный крепеж в отверстии во время эксплуатации.

Технические характеристики наиболее ходовых номенклатурных позиций анкера забивного представлены в таблице. Единица измерения – миллиметры.

Размер

M20/25×80

M16/20×65

M12/16×50

M10/12×40

M8/10×30

M6/8×25

Длина анкера

80,0

65,0

50,0

40,0

30,0

25,0

Глубина ввинчивания

20…33

16…25

12…19

10…15

8…13

6…11

Диаметр отверстия

25

20

16

12

10

8

Длина резьбы

33

25

19

15

13

11

Метрическая резьба

M20

M16

M12

M10

M8

M6

Глубина анкеровки равна длине изделия.

Характеристики сопротивляемости анкера забивного указаны ниже.

Типоразмер

Бетон B20 без трещин

Расчетное усилие

на срез, кН

На вырыв, кН

M20

33,6

24,0

M16

21,1

7,6

M12

12,3

9,9

M10

6,9

7,1

M8

5,5

4,6

M6

4,1

3,0

Установка данного изделия осуществляется методом предварительного монтажа.

Заключение

Выбирая металлический анкер, нужно принимать во внимание его степень стойкости к внешним воздействиям. Очень часто производитель в каталоге на подобную продукцию указывает предельную (читай, разрушающую) нагрузку. А, чтобы рассчитать допустимую, нужно величину этого параметра разделить на т.н. коэффициент безопасности. Как показывает практика он должен быть больше цифры 3.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

© Компания Машкрепёж — основной поставщик крепежа в России, 1998-2019

Типы анкеров для бетона и способы их использования

Я должен сделать глубокое мрачное признание: я люблю крепить вещи к бетону. Это странная зависимость. Я начал делать это в колледже. Есть так много типов бетонных анкеров на выбор, но я полностью пропустил маленькие пластиковые анкеры и сразу выбрал тяжелые. 1/2-дюймовые или более свинцовые щиты, крепящие многотонные скульптуры на открытом воздухе к бетонным площадкам. Вскоре после этого я перешел на анкерные втулки. Наконец-то я перешел на клиновые анкеры. Красные головы для тех из вас, кто в курсе. Я не горжусь этим. Я пытался избавиться от этой привычки, но после 35 лет практики. Я не могу остановиться. Это слишком весело — при условии, что вы делаете это правильно.

Если вы используете анкеры для бетона неправильным способом, вас ждет невероятное разочарование. Это может привести к серьезным телесным повреждениям ваших электроинструментов (возможно, вы хотите бросить их в ближайшее озеро, произнося множество нецензурных слов). Каждый анкер устанавливается по своему уникальному методу, и у каждого есть свои особенности. Это может привести к разочарованию, если вы не знаете, какой из них использовать в какой ситуации. Надеюсь, эта статья развеет любую путаницу.

Содержание

  • Типы анкеров для бетона
  • Инструменты для установки различных типов анкеров для бетона
  • Краткое описание типов анкеров для бетона и способы их использования

Типы анкеров для бетона Вы можете найти десятки типов анкеров

1 бетонные анкеры на средней строительной площадке. Я использую несколько регулярно.

В самых прочных системах анкеровки используются анкеры на основе смолы, которые устанавливаются с помощью двухкомпонентной эпоксидной смолы. Чаще всего они появляются на промышленных и коммерческих объектах и ​​слишком дороги или специализированы для повседневного использования, если это не указано архитектором или инженером.

Головки болтов некоторых анкеров отрываются при заданном уровне крутящего момента. Они оставляют болт с резьбой и фланец, чтобы указать точный крутящий момент, который использовался для затягивания анкеров. Они также чрезвычайно дороги и предназначены для проектов, где необходимы чрезвычайно жесткие допуски и абсолютная безопасность. Вспомните длиннопролетные мосты или атомные электростанции.

Те из нас, кто не работает в компаниях, которые платят 600 долларов за сиденье для унитаза, обычно используют типы бетонных анкеров, показанные здесь:

Образец распространенных типов анкеров для бетона. К ним относятся клиновые анкеры, гильзовые анкеры, бетонные анкеры большого диаметра, свинцовые щиты, пластиковые анкеры и Tapcons (бетонные винты)

Клиновые анкеры и гильзовые анкеры

И клиновые анкеры, и гильзовые анкеры являются отличными типами бетонных анкеров, количество веса. Они обеспечивают прочность как на отрыв, так и на сдвиг. Из-за силы разбрызгивания/расклинивания, которую они прикладывают к бетону, старайтесь не подходить ближе, чем на 3 дюйма к краю бетона. Если вы это сделаете, вы рискуете отколоть кусок плиты. Из этих двух анкеров клиновидные анкеры обеспечивают наибольшую прочность и являются моими фаворитами среди всех анкеров.

Клиновой анкер (также известный как Red Heads, торговая марка) Втулочный анкер с отверстием правильного размера для сверления, указанным на анкере

Установка клиновых и втулочных анкеров для бетона – сверление

Клиновые и втулочные анкеры устанавливаются одинаково. Просверлите отверстие нужного размера ударной дрелью или перфоратором и вставьте анкер. Вбейте его молотком. Подробнее об этом ниже. Диаметр отверстия указан на упаковке и обычно на самом анкере. Вам придется просверлить отверстие как минимум на 1/4 дюйма глубже, чем анкер.

По возможности просверлите основание, используя его в качестве шаблона. Не отмечайте отверстия, отодвиньте основание в сторону, установите анкеры, а затем попытайтесь опустить основание на анкеры. Это просто напрашивается на неприятности, так как малейший удар может деформировать резьбу и испортить анкеры. Затем вам придется начать процесс заново с новыми отверстиями и анкерами.

Недавно я написал статью о том, как сверлить бетон. Кроме того, если вы не знакомы с различиями между перфоратором и перфоратором, вы также можете прочитать эту статью. Оба они являются необходимыми инструментами для бетонных работ.

Перед установкой анкеров очень важно удалить бетонную пыль. Пыль изменяет размер отверстия и может привести к неправильной установке некоторых анкеров. Пыль облегчает снятие анкеров, так как действует как смазка. Мне нравится использовать грушу. Если вы используете пылеудаляющий аппарат, тогда вам нужен фильтр HEPA для соответствия Таблице 1 OSHA.

Забивание анкера

После того, как отверстие просверлено и анкер вставлен до упора, забейте анкер до конца с помощью молотка или маленькой кувалды, в зависимости от размера используемого анкера. Будьте очень осторожны здесь. Обратите внимание на фотографии ниже. Существует два типа бетонных клиновых и гильзовых анкеров. Высококачественные бренды премиум-класса имеют дополнительный металл в верхней части болта, поэтому вы не деформируете резьбу при забивании. Если вы используете дешевые анкеры, отверните гайку, чтобы не забивать конец болт. Вместо этого вы хотите стучать по гайке, и это защитит резьбу (см. фото справа). Ни в коем случае не применяйте чрезмерную силу.

Слева премиальный бренд, справа дешевый. Марка премиум-класса предназначена для предотвращения деформации резьбы, когда вы вбиваете ее. Вот как вы позиционируете гайку, когда забиваете анкер премиум-марки. чтобы деформировать резьбу. Забить анкер — это гораздо больше, чем просто забить его после того, как отверстие просверлено. Необходимо следить за тем, чтобы конец болта не превратился в грибовидную форму. Если вы деформируете его, ступени заедут и заставят анкер вращаться в отверстии, а не расширяться

Вы не можете удалить клиновые или гильзовые анкеры. Вместо этого вам нужно отрезать их с помощью болгарки или сабельной пилы. Для конкурса скульптур на открытом воздухе во Флориде, проводимого городом Лейкленд, мы каждый год заменяем скульптуры новыми. Каждая скульптура крепится болтами к бетонной площадке с помощью клиновых анкеров. Вместо того, чтобы отрезать их, мы фактически просверливаем бетонные подушки толщиной 6 дюймов, чтобы установить новые скульптуры.

Установите бетонный анкер и затяните гайки

На следующий год, после снятия выходящей скульптуры, мы просто ударяем молотком по выступающему анкеру, вбивая его вровень с поверхностью бетона. Площадка мгновенно готова для установки новой скульптуры. Просверливание насквозь прокладки позволяет воде стекать. В противном случае вода в отверстиях может замерзнуть и расшириться, что приведет к растрескиванию колодок.

Использование ударного гайковерта позволяет быстро выполнить утомительную задачу по затяжке гаек крепежа с помощью гаечного ключа или торцевой головки.

После установки бетонных анкеров затяните гайки. В то время как вы можете использовать набор торцевых головок или гаечный ключ с трещоткой, чтобы попасть в труднодоступные места. Чтобы сэкономить больше времени, особенно при установке анкеров с большими головками болтов 3/4 дюйма или 1 1/8 дюйма, приобретите беспроводной ударный гайковерт. Это действительно ускоряет процесс затяжки бетонных анкеров. Если вы не знаете, в чем разница между ударным гайковертом и ударным гайковертом, посмотрите видео, которое мы сняли на эту тему.

Анкеры для бетона большого диаметра

Анкеры для бетона большого диаметра, в том числе анкеры для тяжелых условий эксплуатации марки Tapcon, имеют несколько значительных преимуществ по сравнению с другими типами анкеров для бетона. В частности, их можно удалить, но не использовать повторно. Однако после удаления вы не сможете повторно использовать отверстие. Я повторно использовал шурупы Tapcon для бетона в некритических рабочих нагрузках внутри помещений при условии, что они входят в свежепросверленное отверстие.

Анкер для бетона большого диаметра 3/4 дюйма x 8 дюймов

Еще одним преимуществом анкеров для бетона большого диаметра является то, что они могут располагаться ближе к краю бетона, чем клиновые анкеры, поскольку они не расширяются.

Компания Tapcon утверждает, что их бетонные анкеры большого диаметра на 20 % прочнее клиновых или гильзовых анкеров. Конечно, они очень быстро устанавливаются. Вы не сможете установить их ручными инструментами (возможно, Невероятный Халк смог). Используйте ударный гайковерт для установки этих больших бетонных анкеров после сверления отверстия соответствующего размера.

Защитные экраны (свинцовые экраны) и пластиковые анкеры

Защитные экраны (часто называемые свинцовыми экранами) и пластиковые анкеры работают одинаково. Вы просверливаете отверстие нужного размера, вставляете анкер, а затем вкручиваете винт. Это расширяет металл или пластик, заклинивая его на месте. Используйте их для анкеровки в самых легких условиях. Это удваивается для пластиковых анкеров, которые мы не рекомендуем для бетона, где требуется более высокая прочность на отрыв. Пластиковые бетонные анкеры подходят для легких объектов — от 30 до 50 фунтов в зависимости от размера анкеров.

Свинцовые щиты и единственная причина их использования — винтовые проушины. Пластмассовые анкеры

Свинцовые щиты, несмотря на свою полезность, потеряли свою популярность из-за удобства клиновых и гильзовых анкеров. Последние обеспечивают гораздо более прочную фиксацию, и большинство считают их более быстрыми в установке и использовании. Однако у свинцовых щитов есть один уникальный трюк. Вы должны использовать болты с защелкой со свинцовыми щитами. Однако можно использовать и винтовые проушины (винтовые рым-болты), которые имеют такую ​​же резьбу, как и лаги. Свинцовые щиты — единственный тип анкеров для бетона, который позволяет это сделать. Используйте строительную отвертку, чтобы повернуть проушины винтов, когда они станут очень тугими.

В Художественном музее Полка у нас есть свинцовые щиты, постоянно размещенные во внутреннем дворе с кирпичными скульптурами. На случай, если на нас обрушится ураган, мы можем вкрутить в землю большие рым-шурупы, а затем привязать скульптуры, чтобы подготовить их к урагану.

Шурупы по бетону Tapcon

Без преувеличения можно сказать, что Tapcon изменили мир. В первой художественной галерее, в которой я работал, стены были кирпичными, и моей работой было развешивать экспонаты раз в месяц или два. Сверление отверстий и установка пластиковых анкеров было такой огромной болью. Тогда я бы убил на Tapcons, особенно с установочным комплектом, подобным тем, что изображены ниже. Пластиковые анкеры, конечно, ничего не сделали для внешнего вида стен после того, как мы убрали экспонат, и все, что вы видели, были маленькие цветные кружки на стене.

Пороховые крепежные детали

Пороховые крепежные детали иногда называют Ramsets, что является торговой маркой. Они уникальны среди анкеров тем, что не требуют предварительного сверления отверстия. Вместо этого они используют низкоскоростной пороховой заряд калибра .22 для забивания специально закаленных гвоздей через дерево или металл в бетон. Будучи быстрыми, они могут разрушить бетон вокруг гвоздя, сдвинув доску, которую вы пытались к ней прикрепить. Лично я предпочитаю использовать их в стенах из шлакоблоков и использовать клиновые анкеры в бетоне.

Пороховой крепеж вместе с патронами калибра .22. Они простреливают дерево, сталь и бетон. Я построил эти полки 20 лет назад с помощью пороховых крепежных деталей, и они до сих пор прекрасно держатся. Я использую пороховые крепежные детали, чтобы прикрепить эти 2×4 к стенам из шлакоблоков, чтобы сделать большие полки. Забытый тип бетонного анкера

Говоря о шлакоблоках, одним из наиболее часто используемых анкеров для шлакоблоков являются рычажные болты. Они используют полые полости в шлакоблоках. Сожмите крылья якоря вместе, сложив их до минимально возможного размера. Просверлите отверстие, достаточно большое, чтобы крылья проходили через него. Затем пропустите крылья через отверстие в полую полость, где они раскроются. Потяните болт назад, чтобы крылья зацепились, а затем затяните болт. Откидные болты — очень прочные анкеры. На фото ниже я заменил болт, который идет в комплекте, на болт с проушиной, чтобы можно было привязать веревку к анкеру.

Тумблер справа. Слева я заменил болт на болт с проушиной. Сжав крылья, чтобы пройти через отверстие, «сквозной» тумблер болт с раскрытыми крыльями. 1/4 означает диаметр болта

Инструменты для установки различных типов анкеров в бетон

Базовый комплект анкеров для бетона – идеально подходит для анкеров Tapcon размером до 5/16 дюйма

  • Аккумуляторная перфоратор
  • Биты для каменной кладки
  • Биты Tapcon или Tapcon монтажный комплект
  • Маленькая груша или другой способ продуть или пропылесосить отверстие
  • Молоток
  • Разводной гаечный ключ
  • СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Только основы для установки анкеров в бетон

Комплект анкеров для бетона среднего уровня — идеально подходит для ответвителей до 1/2 дюйма Анкеры

  • Аккумуляторный перфоратор
  • Биты для каменной кладки
  • Биты SDS Plus Tapcon и монтажный комплект
  • Пылесос
  • Молоток
  • Строительная отвертка

Набор гаечных ключей с трещоткой0014

  • СИЗ (защита органов слуха, защита глаз и пылезащитная маска)
  • Легкие перфораторы для быстрого сверления бетона

    Pro Concrete Anker Installation Kit — идеально подходит для Tapcons с анкерами до 3/4 дюйма

    • Перфоратор дрель со встроенным пылеудалением HEPA
    • Биты SDS Plus
    • Биты SDS Plus Tapcon и монтажный комплект (не показаны)
    • Пылеудаляющее устройство HEPA (не показано)
    • Инженерный молоток весом 3 или 4 фунта
    • Строительная отвертка
    • Ударный гайковерт с ударными головками и рукояткой для строительной головки
    • Воздуходувка для очистки поверхности после установки, если это необходимо
    • СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

    Для больших анкеров требуются большие инструменты. Ударный гайковерт делает затяжку гаек практически мгновенной. Встроенный пылеудаляющий аппарат перфоратора делает рабочую площадку намного чище

    СИЗ – средства индивидуальной защиты

    Глаза и уши. Раньше это было мантрой каждого бригадира, когда он видел приближающегося инспектора OSHA. «Глаза и уши, мальчики!» означало, что каждый должен был надеть защиту для глаз и органов слуха. Теперь это защита глаз, ушей и легких. Это особенно верно при работе с бетоном, который содержит кремнезем, известный канцероген. Проще говоря: бетонная пыль может вызвать рак.

    У нас есть несколько статей на эту тему:

    • Таблица 1 Соответствие требованиям OSHA
    • Как купить пылеудаляющий аппарат
    • Допустимый предел воздействия кремнеземной пыли

    Защита глаз и ушей имеет решающее значение как для краткосрочного, так и для долгосрочного здоровья. OSHA часто требует, чтобы пылезащитная маска соответствовала Таблице 1 при работе с бетонной пылью

    Краткий обзор типов бетонных анкеров и инструкции Используйте их

    Я показал вам много типов бетонных анкеров. На самом деле их гораздо больше, включая анкеры с молотковым приводом, клейкие анкеры и эпоксидные анкеры. Вы найдете их в этой статье на большинстве жилых рабочих площадок. Более крупные коммерческие или промышленные объекты могут представлять другие. Я использовал каждый из них по разным причинам на протяжении многих лет, и у каждого есть свое место. При наличии соответствующих инструментов все типы анкеров для бетона довольно легко установить. Получайте удовольствие от бурения! Я знаю, я буду.

    Скульптор Ханна Джубран со своим законченным произведением на 22-м ежегодном конкурсе скульптур на открытом воздухе во Флориде в городе Лейкленд. Это было сделано сразу после того, как эта скульптура была прикреплена болтами к бетонной площадке с помощью клиновых анкеров, чтобы она могла выжить в экстремальных погодных условиях Флориды.

    Бетонные крепежи

    • Предназначен для анкеровки легких и тяжелых условий эксплуатации в монолитный бетон. Клиновой анкер для бетона доступен из оцинкованной стали, нержавеющей стали и горячеоцинкованной стали. Клиновые анкеры бывают диаметром 1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″, 7/8″, 1″ и 1-1/4″. и много различных длин, чтобы приспособить различную толщину материала, который будет прикреплен к бетону. Диаметр анкера равен диаметру отверстия.

      ЦЕНЫ И РАЗМЕРЫ

    • Для крепления/анкеровки легких и средних нагрузок к бетону, кирпичу или блоку. Анкеры для бетонных гильз доступны из оцинкованной и нержавеющей стали. Втулочные анкеры доступны в шести диаметрах шестигранной гайки – 1/4”, 5/16”, 3/8”, 1/2”, 5/8” и 3/4”. 1/4”, 5/16” и 3/8” также поставляются с плоской потайной головкой. Диаметр 1/4” также доступен с круглой головкой. Диаметр анкера равен диаметру отверстия.

      ЦЕНЫ И РАЗМЕРЫ

    • Шурупы по бетону марки Tapcon®

      идеально подходят для крепления легких и средних нагрузок к бетону, кирпичу или блоку. Tapcons доступны со стандартным покрытием Climaseal® или в виде шурупов по бетону из нержавеющей стали. Шурупы по бетону Tapcon® выпускаются с двумя типами головок — с шестигранной шайбой и с плоским крестообразным шлицем, а также с двумя стандартными диаметрами — 3/16 дюйма и 1/4 дюйма. Tapcon® 3/16” использует биту 5/32”, а Tapcon® 1/4” использует биту 3/16”. Также доступны Tapcon большого диаметра – диаметры 3/8”, 1/2”, 5/8” и 3/4”.

      ЦЕНЫ И РАЗМЕРЫ

    • Шурупы по бетону марки

      CONFAST® идеально подходят для крепления к монолитному бетону, кирпичу или блокам. Доступны модели с шестигранной головкой и крестообразным шлицем с потайной головкой: диаметр 3/16″ и 1/4″, диаметр 3/16″ и 1/4″, для диаметра 1/4″ требуется отверстие 3/16″, длина от 1 до От 1/4″ до 6″, все размеры в наличии, все заказы отправляются в день получения.

      ЦЕНЫ И РАЗМЕРЫ

    • Этот легкий и прочный крепеж предназначен для использования в твердом бетонном основании. Забивные анкеры представляют собой анкеры с внутренней резьбой с внутренним диаметром 1/4″, 3/8″, 1/2″, 5/8″ и 3/4″ с национальной крупной резьбой. Для вставного анкера требуется инструмент настройки для расширения анкера. Вставные анкеры изготавливаются из оцинкованной или нержавеющей стали.

      ЦЕНЫ И РАЗМЕРЫ

    • Отличный анкер для легкой и средней нагрузки для крепления к бетону, кирпичу или блочному основанию. Конструкция анкерного болта позволяет устанавливать его в нестандартные зацепы. Крепежный анкер характеризуется размерами внутренней резьбы – 1/4”, 3/8”, 1/2”, 5/8” и 3/4”. Внутренняя резьба анкеров с крепежными винтами позволяет временное крепление и повторное болтовое крепление, не влияя на удерживающие свойства. Анкер с крепежным винтом устанавливается с помощью установочного инструмента.

      ЦЕНЫ И РАЗМЕРЫ

    • Предназначен для использования в бетоне, кирпиче или блоке. Анкеры свинцового шурупа предназначены для легкого крепления и просты в установке с помощью соответствующего шурупа для листового металла (№ 6, № 8, № 10, № 12 или № 16) для расширения анкера свинцового винта в основном материале. Анкер/защитный шуруп из свинцового дерева изготовлен из устойчивого к ржавчине материала zamac.

      ЦЕНЫ И РАЗМЕРЫ

    • Предназначен для крепления к бетонному, кирпичному или блочному основанию. Одиночный распорный анкер/защитный болт можно снимать и заменять, не влияя на удерживающие свойства одинарного распорного анкера. Одинарные распорные анкеры бывают шести размеров, что относится к внутреннему диаметру анкера, т.е. размеру используемого болта – 1/4”, 5/16”, 3/8”, 1/2”, 5/8. ” и 3/4”, Обратитесь к нашей технической таблице для определения размера отверстия, которое необходимо просверлить для каждого анкера.

      ЦЕНЫ И РАЗМЕРЫ

    • Обладая отличными показателями удерживания в бетоне, кирпиче и блоках, болт, используемый в двойном распорном анкере, можно снимать и заменять без ущерба для удерживающей способности двойного распорного анкера. Двойные распорные анкеры бывают шести размеров (размеры всегда относятся к внутреннему диаметру анкера, т. е. к размеру используемого болта – 1/4”, 5/16”, 3/8” 1/2”, 5 /8” и 3/4”). Обратитесь к нашей технической таблице для определения размера отверстия, которое необходимо просверлить для каждого анкера.

      ЦЕНЫ И РАЗМЕРЫ

    • Предназначен для крепления к бетону, кирпичу и блокам. Стандартный шуруп с лагами используется для расширения анкера бетонного лаг-щита. Анкер для защиты отставания бывает пяти диаметров: 1/4″, 5/16″, 3/8″, 1/2″, 5/8″ и 3/4″, что относится к внутренней резьбе или диаметру отставной винт. Защитные экраны бывают двух разных длин для каждого размера — короткая или длинная версия.

      ЦЕНЫ И РАЗМЕРЫ

    • Идеально подходит для легкого крепления к бетону, кирпичу или блочному основанию. Нейлоновые анкеры-гвозди не рекомендуются для структурных или потолочных применений. Нейлоновые анкеры nail-it бывают двух диаметров — 3/16 дюйма и 1/4 дюйма, а также три разных формы головки — грибовидная, круглая и плоская.

      ЦЕНЫ И РАЗМЕРЫ

    • Отлично подходит для легкого крепления к бетону, кирпичу или блоку. Конструкция бетонного металлического ударного анкера после установки делает анкер устойчивым к взлому. Металлические бетонные анкеры бывают двух диаметров — 3/16 дюйма и 1/4 дюйма, а также различной длины от 7/8 дюйма до 3 дюймов. Диаметр анкера равен диаметру отверстия.

      ЦЕНЫ И РАЗМЕРЫ

    • Предназначен для использования в твердом бетонном основании в качестве легкого крепежа. После установки бетонный разъемный анкер становится устойчивым к взлому. В анкере с разъемным приводом доступны два типа головок – круглая головка или плоская потайная головка. Анкер с разъемным приводом имеет один диаметр 1/4 дюйма и длину от 1-1/2 дюйма до 4 дюймов. Размер отверстия, которое необходимо просверлить, составляет 1/4 дюйма.

      ЦЕНЫ И РАЗМЕРЫ

    • Анкеры для удара по бетону представляют собой анкеры средней и высокой прочности для использования в твердом бетонном основании. Отверстие, которое нужно просверлить в бетоне, равно диаметру анкера. Запорный анкер для бетона можно визуально осмотреть, чтобы убедиться в правильности установки: если центральный штифт находится на одном уровне с верхней частью анкера, запорный анкер установлен правильно. Ударные анкеры бывают диаметром 1/4″, 5/16″, 3/8″, 1/2″, 5/8″ и 3/4″, а также различной длины, чтобы приспособиться к материалам различной толщины.
