Крепление ступеней деревянных лестниц | Умное решение

Деревянная лестница уже давно перестала быть просто средством передвижения и стала имиджевым элементом интерьера. Лестницы могут быть прямыми, изогнутыми, винтовыми, ломаными, но ключевым звеном неизменно остаётся ступень. Именно для того, чтобы зафиксировать в пространстве этот элемент и нужны тетивы, косоуры, больцы и т.д.

Знакомьтесь: Zipbolt 12.600

Мы представляем Вашему вниманию шурупно-винтовой крепёж Zipbolt 12.600.

Стяжка Zipbolt 12.600

Эта стяжка является своего рода аналогом обычной мебельной эксцентриковой стяжки и служит для соединения деталей деревянной мебели по торцам под прямым углом. Однако, 12.600 имеет ряд серьёзных отличий, которые позволяют использовать её для крепления ступеней деревянной лестницы.

В основу работы этой стяжки положен редуктор. Он состоит из двух прямозубых шестерен, расположенных перпендикулярно по отношению друг к другу. Одна из этих шестерен имеет шестигранный шлиц под ключ Аллена и является ведущей, а вторая, ведомая, — отверстие с резьбой под шпильку. Применение редуктора даёт возможность изменить на 90 градусов ось вращения ключа по отношению к оси стягивания, тем самым избавляя от необходимости фрезеровки паза под гайку, которую нужно крутить рожковым ключом.

Таким образом, в отличии от эксцентриковой, стяжка 12.600 имеет регулировку затягивающего усилия и позволяет изготавливать разборные деревянные конструкции за счет резьбового соединения.

Применение стяжки 12.600 для крепления ступеней

Данная стяжка позволяет крепить ступени к косоуру.

Установка ступеней на косоуры

Как работать со стяжкой

Разметьте технологические отверстия в соответствии с присадочным чертежом. Просверлите отверстия, для этого Вам понадобится три сверла: 5 мм, 6 или 7 мм (в зависимости от того насколько плотно необходимо посадить шпильку) и перо, а лучше сверло Форстнера Ø 25 мм.

Сделайте отверстие под зарезную шурупную часть

Сделайте отверстие под шпильку и редуктор

Чтобы вкрутить шпильку понадобится крестовая отвертка PZ2, а для того, чтобы затянуть стяжку — ключ Аллена или имбусовый ключ 4 мм.

Вкрутите шпильку

Совместите детали и вставьте редуктор согласно метке на корпусе

Затяните стяжку

Соединение готово!

Типовой шаблон

Для точной и быстрой разметки отверстий Вы можете изготовить шаблон. Нарисуйте его сами, как показано на эскизе, либо распечатайте из программы AutoCAD в масштабе 1:1 (обязательно проверьте соответствие размеров после распечатки, поскольку принтер может искажать изображение при печати). После этого вырежьте его, сложите по линии сгиба, приложите к детали и разметьте отверстия.

Ссылка на скачивание zip-архива с шаблоном в формате .dwg (23 Кб)

Эта стяжка имеет небольшой размер (габаритная длина составляет всего 42 мм, при этом длина зарезной шурупной части 12 мм) и, если Вам нужен соединитель подлиннее или требуется закрепить ступени из мягких пород дерева, то смотрите подробное описание шарнирной винтовой стяжки с футоркой Zipbolt 11.720.

Заключение

В заключение хочется отметить, что крепеж компании Zipbolt многофункционален и обладает широким спектром прикладного использования. Инженерные решения, заложенные в этих изделиях, позволяют быстро и надёжно выполнять крепление ступеней деревянной лестницы, а также соединять различные деревянные детали с углами сопряжения в диапазоне от 90 до 180 градусов.

На сайте приводятся видеоматериалы, обязательно смотрите их, возможно они натолкнут на решение Ваших непростых задач!

Zipbolt делает то, что другим не под силу!

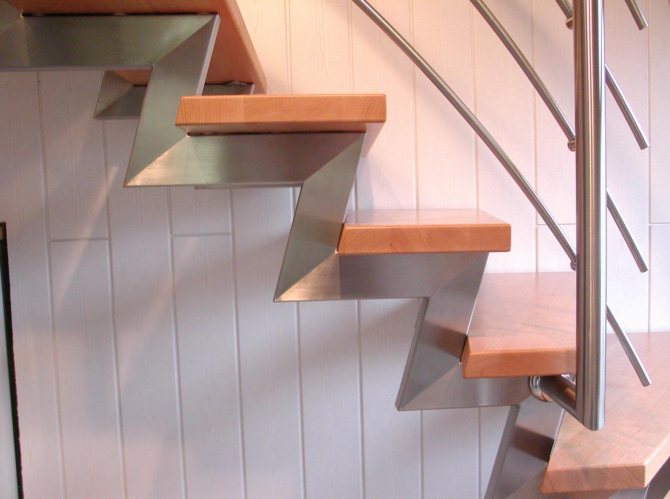

Крепление ступеней к металлическому каркасу

Ступени должны надежно держаться на каркасе Если вы не знаете, как быстро и правильно произвести крепление ступеней к металлическому каркасу, то этот обзор расскажет про целых два варианта проведения работ. Каждый из них имеет свои особенности, поэтому выберите то, что удобнее вам и повторите все действия, описанные в…

Ступени должны надежно держаться на каркасе

Если вы не знаете, как быстро и правильно произвести крепление ступеней к металлическому каркасу, то этот обзор расскажет про целых два варианта проведения работ. Каждый из них имеет свои особенности, поэтому выберите то, что удобнее вам и повторите все действия, описанные в соответствующем разделе.

Процесс монтажа не отличается сложностью, и при желании вы справитесь с ним и без посторонней помощи.

Как крепить элементы

Крепление деревянных ступеней к металлическому каркасу — процесс непростой. Сложностей много: разные материалы, металлическая конструкция плохо поддается обработке, нужно делать не только надежно, но и аккуратно.

Но если вы знаете все нюансы технологии, то работа пройдет без проблем. Конечно, придется приложить определенные усилия и потратить свое время, но результат того стоит. К тому же, выполнение работы своими руками поможет сэкономить немалые средства, так как цена этой услуги у мастеров высока.

Вариант №1

В этом случае мы имеем каркас лестницы с забежными ступенями, который сварен из профильной трубы. Это очень надежное основание, нам остается только закрепить ступени на металлокаркасе.

Инструкция по проведению работ состоит из таких этапов:

ИллюстрацияОписание

Металлокаркас лестницы с забежными ступенями

В первую очередь подготавливается каркас:

  • Конструкция должна быть надежно закреплена к стенам и полу. Это нужно сделать еще до крепления ступеней;
  • Поверхность очищается и окрашивается, лучше всего использовать составы с антикоррозийными добавками, чтобы защитить металл от ржавчины.

Проушины на нижних ступенях

На трех нижних ступенях нужно предварительно приварить проушины. Это связано с тем, что мы не сможем подобраться к ним снизу и закрепить так, как это нужно.

Для проушин используйте лист толщиной от 2 мм.

Совет! Если вы не хотите сверлить отверстия, то можете еще на этапе изготовления каркаса приварить такие проушины на все ступени. Потом просто закрепите элементы снизу и все. Вариант более простой, но менее привлекательный, так как крепеж будет виден.

[1]

Отверстия в нижней части

С нижней стороны сверлятся отверстия диаметром 12 мм. Обратите внимание на следующие факторы:

  • Отверстия делаются не на одной оси, а со смещением для обеспечения большей надежности;
  • Через одно отверстие вы будете прикручивать одну ступень, а через второе вторую. По фото понятно, что в одном случае нужно идти через вертикальную стойку, а во втором через поперечину трубы.

Отверстия в верхней части

Введение.

Установка ступени.

Установка подступенника.

Установка межэтажной площадки

Установка облицовочной доски

Дополнительные материалы к статье.

Введение

В данной статье подробно рассказывается о том, как установить деревянную ступень и подступенник на металлический каркас лестницы на второй этаж в доме. Вы также можете посмотреть видео этого урока:

Текст же данной статьи-инструкции вы можете и использовать как пошаговую инструкцию при самостоятельном изготовлении лестницы.

Если вы уже знакомы с тем, как спроектировать лестницу на второй этаж, как собрать ее металлический каркас и в каком порядке необходимо производить обшивку лестницы деревом, то можете приступать к изучению данной статьи. Если нет, то рекомендую ознакомиться с материалами, ссылки на которые приведены в конце. Все они помогут вам самостоятельно спроектировать и изготовить лестницу, практически любую из представленных на картинке.

Установка ступени

Начинаем с того, что ставим подступенник. В нашем случае его длина составляет 1200 мм, потому, что ширина самой лестницы 1200 мм, и подступенник впоследствие надо будет обрезать.

Также ставим ступень и замеряем расстояние от облицовочной доски до конца ступени. У нас получилось 72 мм. Для бокового свеса ступени нам надо будет оставить лишь около 30 мм, соответственно, 40 мм обрежем.

Обрезать 40 мм будем следующим образом. Сначала нужно определить, с какой стороны необходимо обрезать ступень. Для этого выбираем наиболее ровный, без каких-либо изъянов по фактуре древесины, сколов и т.п. торец ступени.

После этого, смотрим, какая боковая часть ступени будет видимой, а какая будет прилегать к стене или облицовочной доске. Обрезать, соответственно, будем с той стороны, которая прилегает к облицовочной доске. Берем уголок, уровень, отмеряем 40 мм и карандашом проводим линию отреза.

Поскольку обрезанная часть доски будет потом закрываться, то выполнить эту операцию можно лобзиком или обычной ножовкой.

Снова устанавливаем ступень и замеряем боковой свес — он получился длиной 32 мм. Что нам и требовалось.

К стене ступень также подошла достаточно плотно. Незначительные щели и изгибы скроет облицовочная планочка.

Теперь берем дрель, вставляем в нее сверло диаметром 2,8-3 мм и для того, чтобы впоследствии вкрутить саморезы, предварительно насверливаем отверстия.

Установка подступенника

Теперь переходим к установке подступенника. Здесь мы замечаем, что он у нас не помещается. Ширина стандартного подступенника — 200 мм, а в нашем случае он должен быть 193 мм. Значит, его необходимо укоротить.

Замеряем расстояние по обоим краям: с внешней и внутренней (у стены) сторон лестницы. Обрезать будем с нижней стороны, поскольку верхний, соприкасающийся со ступенью, край был обработан станком и более ровный.

С каждой стороны откладываем 191 мм. Делаем небольшой припуск, чтобы подступенник свободно входил под ступень.

Ровную линию можно прочертить, взяв другой подступенник. Лобзиком обрезаем лишнюю часть.

Установили подступенник, он точно вошел под ступень и с помощью таких вот клинышков, временно его фиксируем.

С обратной стороны приворачиваем подступенник к металлическому каркасу черными саморезами длиной 19 мм. Для этого используем Г-образную отвертку, которую можно изготовить самостоятельно.

Берем круглую арматуру 10 мм в диаметре, просверливаем ее насквозь и вбиваем биту.

В нижней части подступенника также просверливаем сквозные отверстия диаметром 4-5 мм, чтобы прессшайбой стянуть его со следующей нижележащей ступенью.

Аналогичные отверстия намечаются и просверливаются в ступени.

Для стяжки ступени и подступенника используем прессшайбу длиной 60 мм.

Видео удалено.

Видео (кликните для воспроизведения).

Аналогичные операции проводятся последовательно с каждой ступенью и подступенником.

Установка межэтажной площадки

Работы по установке площадки начинаем без последней ступеньки перед ней, чтобы она не мешала. Сначала будем устанавливать площадку, а уже потом добавим ступень.

Сначала нам нужно раскроить площадку. Будем это делать при помощи угломера.

Им мы измеряем углы, а потом по нему расчерчиваем их на заготовке.

Рулеткой измеряем расстояния, расчерчиваем линии обрезки.

По расчерченным линиям вырезаем площадку.

Вот, таким образом у нас встала площадка между верхним и нижним маршами лестницы.

Теперь необходимо обрезать подступенник. Он в этом месте встает на площадку.

В верхней части подступенника, с обратной стороны мы делаем разметку таким образом, чтобы после обрезки он без зазора поместился под ступенью.

При установке площадки необходимо сделать зазоры. В противном случае, ее будет очень сложно установить.

Потом эти зазоры мы закроем пристенной планкой (на изображении ниже показана временная, а не финальная облицовочная планка).

В итоге мы получили такую конструкцию последней ступени перед площадкой.

На изображении видно, что край край подступенника не доходит до внешней стороны облицовочной доски. Незначительные расхождения, до ½ ширины доски не имеют значения, поскольку будут закрываться уголками.

Установка облицовочной доски

Следующим этапом обшивки деревом металлического каркаса лестницы на второй этаж устанавливаем внешнюю облицовочную доску нижнего марша.

Вверху облицовочную доску доводим до лицевой стороны первого подступенника под площадкой.

Обязательно по нижнему краю боковой облицовочной доски делаем припуск на 1,5 см. Этот припуск будет закрывать гипсокартон, которым обшивается металлический каркас лестницы снизу.

Вот, таким образом выглядит установленная облицовочная доска.

Делаем те же самые операции, что и раньше: замеряем углы угломером, переносим их на заготовку, измеряем расстояния и вырезаем доску до места окончания последней ступени.

Теперь, как описывалось выше, поочередно устанавливаем ступени и подступенники, кроме последних двух, включая пригласительную ступень. Как ее изготовить и установить, вы можете узнать из этого видео или статьи по ссылке.

Дополнительные материалы к статье

  1. Как изготовить и установить пригласительную ступень лестницы.
  2. Как установить балясины и поручень лестницы.
  3. Металлическая лестница в дом на второй этаж своими руками Пошаговая инструкция и видео урок
  4. Проектирование металлической лестницы в дом на второй этаж в программе «Компас»
  5. Как спроектировать металлическую лестницу в дом на второй этаж с помощью ручки и листа бумаги (если вы не работаете в графическом редакторе)
  6. Как спроектировать металлическую лестницу. Проектирование каркасов лестницы с комментариями.
  7. Урок Скетчап (SketchUp) по проектированию металлического каркаса или ломаного косоура.
  8. Как спроектировать лестницу. Видео от Первого по лестницам.
  9. Также Вы можете проверить свои расчеты и получить совет по улучшению степени комфортности лестницы с помощью нашего онлайн калькулятора:

    Онлайн калькулятор расчета размеров лестницы

Этот вариант крепления ступеней в свою очередь так же можно разделить на несколько способов крепления:

Крепление ступени к косоуру с оставлением шляпки метиза на поверхности ступени, соединение болт-гайка или болт-резьба в косоуре.

Крепление ступени к косоуру с частичным углублением шляпки метиза в ступень. Соединение, так же как и в первом способе.

Если выбрать первый способ крепления ступеней к каркасу лестницы, то в этом случае необходимо закупать болты с декоративной шляпкой и желательно под ключ шестигранник. При установке таких болтов декоративная шляпка будет служить дополнительным декором лестницы, а если во время эксплуатации лестницы крепление ступеней ослабло, то подтяжку или замену крепежного материала можно выполнить беспрепятственно, потому что доступ к болту и гайки в этом случае свободный и ни что не мешает проведению ремонтных работ.

При выборе второго способа, когда шляпка метиза будет частично углублена в ступень и сверху отверстие будет закрыто деревянной заглушкой или зашпаклевано. В этом случае проведение ремонта ступеней (замена или подтяжка крепления) будет затруднена, так как нам придется высверливать деревянную заглушку для того чтобы добраться до шляпки метиза, а это согласитесь не совсем удобный вариант для ремонта ступеней или подтяжки крепления.

В принципе эти два способа крепления ступеней к косоуру имеют практически равные шансы для их применения, и поэтому мы с вами будем рассматривать в этой статье оба способа. Теперь нам надо определиться с метизами, то есть выбрать наиболее подходящие нам болты для соединения деревянных изделий, в нашем случае это деревянная ступень. Далее нам необходимо выбрать подходящие для обоих способов метизы.

Как видно на фото саморез №1 (на желтом фоне) подойдет для крепления ступени снизу косоура, для выбранных нами способов крепления ступени он соответственно не подходит, поэтому перейдем сразу к рассмотрению других метизов.

На этом же фото справа показан болт с потайной головкой (№2). Этот болт имеет потайную головку с усом, при установке такого болта в отверстие, сделанное в деревянной ступени, во время затяжки гайки болт не сможет проворачиваться, так как ус при затяжке врезается в древесину и служит своеобразным стопором. Сверху отверстие закрывается деревянной заглушкой (слева от болта).

Внизу на фото показаны мебельные болты с полукруглой головкой. Под головкой болта № 3 имеется квадратный подголовок, а под головкой болта № 4 имеется ус. Эти болты, так же как и болт №2 по своей конструктивной особенности не будут проворачиваться в деревянной ступени во время затяжки гайки. Единственное, что головки болтов № 3 и 4 останутся сверху ступени.

Остается сделать выбор болтов. Выберем болт № 4 для первого способа крепления ступени и болт № 2 для второго способа крепления ступени. [2]

Далее сделаем разметку для сквозных отверстий в косоурах лестницы. Нам необходимо сделать как минимум по два отверстия в опорном уголке левого и правого косоура. Давайте рассмотрим пример расчета мест устройства отверстий:

Сначала определим центр отверстия. Для этого от края косоура отмеряем 20 мм (половину ширины полки уголка) и проводим ось Х. Далее от торца А отмеряем 40 мм, и проводим ось Y, от торца Б отмеряем 60 мм и проводим ось Y1, на пересечении осей получаем центр будущих отверстий.

Диаметр отверстий зависит от диаметра болтов, которыми мы будем крепить ступени. Возьмем для примера выбранные нами болты на фото 3. Болт № 2 (DIN 604) и болт № 4 (DIN 607) — диаметр болтов 8 мм. Значит, для устройства отверстий нам потребуется сверло с диаметром больше 8 мм, на пример 8,5 мм. Применение сверла большим диаметром не рекомендуется, для того чтобы обеспечит максимально плотную установку болта.

Теперь необходимо сделать отверстия в ступенях. Разметку мест устройства отверстий в ступенях делаем таким образом, чтобы они совпадали с отверстиями в косоурах.

Если мы с вами будем использовать для крепления ступеней болт № 2 с потайной головкой, то в этом случае нам необходимо просверлить два отверстия. Первое отверстие сквозное диаметром 8…8,2 мм. Через это отверстие мы с вами будем устанавливать болт с частичным заглублением его головки, поэтому нам нужно сделать еще одно отверстие диаметром 17 мм и глубиной не менее 15 мм, как показано на рисунке 7 (сноска справа). Почему глубина отверстия именно 15 мм?

Как видно из рисунка 7, головка болта № 2 имеет диаметр 16,55 мм и высоту 5 мм. Значит, при установке болта шляпка займет по высоте как минимум 3…4 мм, а остальная высота отверстия нам нужна для установки деревянной заглушки высотой 10…12 мм. Поэтому мы с вами и сделаем второе отверстие глубиной не менее 15 мм.

Консольная лестница – это нечто удивительное. Почти невозможное изобретение дизайнеров, которое смогли реализовать талантливые строители. Если вы решили выбрать для себя такую конструкцию – приготовьтесь к сложностям. Но, на наш взгляд, цель оправдывает средства! Консольная лестница на металлическом каркасе в любом виде станет прекрасным дополнением к вашему интерьеру.

Сущность применения консольных лестниц в их необыкновенном внешнем виде. Парящие в воздухе ступени, отсутствие видимых опор – выглядит потрясающе. Именно поэтому дизайнеры так любят экспериментировать с такими лестницами. Расскажем подробнее о возможностях применения металлического каркаса при проектировании и строительстве консольных лестниц.

Пространственный металлокаркас

Монтаж лестницы на пространственном металлическом каркасе – один из наиболее распространенных и недорогих вариантов для консольных подъемных конструкций. Металлокаркас состоит из уголка, швеллера, стальной полосы. Впоследствии в качестве облицовки часто используется древесина.

Консольная лестница на металлическом каркасе в любом виде должна задумывать до отделочных работ. Дело в том, что для монтажа применяются сварочные работа на черновой отделке. Сам каркас изготавливается также без отделки. На чистовую отделку придется устанавливать лестницу на косоурах из листовой стали. Несмотря на некоторое неудобство в монтаже, такие лестницы имеют массу преимуществ.

  1. Цена на металлический каркас и последующее возведение будет ниже, чем на строительство любого другого варианта консольной лестницы.
  2. Получается наиболее легкая конструкция, которая не нагружает фундамент. Это не тяжелая каменная или бетонная лестница.
  3. Абсолютная точность в работе. Металл не нужно подмазывать, подгонять по размерам, он не изгибается при незначительном усилии. Очень удобный материал.
  4. Нет необходимости во временных лестницах.
  5. Появляется возможность выбрать отделку даже для нижней части лестницы. При этом богатство отделочных материалов не ограничено. Чаще всего владельцы дома предпочитают МДФ, древесину, пластик, искусственный камень и стекло.

В качестве недостатка можно отметить то, что возможность установки такой лестницы имеется не всегда. Самым неудачным вариантом является деревянный дом. Он постоянно усаживается, значит, ступени лестницы будут деформироваться ос временем. Рано или поздно такая лестница придет в негодность.

Консольная лестница на металлическом каркасе в любом виде – особенности монтажа

Возведение консольной лестницы на металлическом каркасе осуществляется в три стадии. Каждая требует основательного подхода к процессу. Помните, что любая ошибка приведет к очень неприятным последствиям. Вполне возможно, вам придется полностью переделывать металлокаркас, покупать новые детали и снова заниматься сваркой. Ошибки могут привести к перекосу ступеней, низкому удобству эксплуатации, снижению безопасности передвижения, расшатыванию ступеней.

На первой стадии необходимо собрать сам металлический каркас. Начинается все с замеров помещения, проектирования лестницы. Необходимо соединить вместе несколько расчетов. В первую очередь, высота лестницы, затем длина марша. После этого рассчитайте количество ступеней. Стандартная ширина ступеней – 300 мм, высота – 150 мм. Уже эта информация поможет вам создать хороший проект.

Сам металлический каркас закрепляется на анкера в стене (конкретный тип соединения выбирается, исходя из материала стены). Каркас жестко закрепляется к стене. Если вы сделали расчеты правильно, а потом в точности выполнили проект, вы получили лестницу, которая абсолютно по всем параметрам лучше стандартной бетонной.

Ко второй стадии стоит переходить только после окончания отделочных работ внутри помещения. Здесь вам предстоит установить сами ступени и подступенки. Затем осуществляется отделка ступеней выбранным материалом. Зачастую строители выбирают древесину, МДФ, пластмассу или стекло. Все зависит от того, в рамках какого стиля вы хотите сделать лестницу и интерьер, в целом.

Третий этап самый простой. Здесь вам будет достаточно установить ограждения и плинтуса вдоль стены. Помните, что консольная лестница может вовсе не иметь ограждений. Если вы все же хотите повысить ее безопасность, стоит рассмотреть целесообразность применения закаленного стекла для этой цели. Оно как нельзя лучше подчеркнет основную особенность консольной лестницы – легкость и воздушность.

Альтернативный вариант применения металлокаркаса

Потолочное крепление – интересный вариант надежного крепления консольной лестницы. Лучше использовать его в комбинации с анкерным креплением на опорах самих ступеней. В таком случае получится наиболее надежная и долговечная конструкция. Расскажем подробнее, как именно это должно выглядеть.

Изначально выясните, из какого материала выполнена стена, к которой вы хотите прикрепить ступени. В идеале она должна состоять из кирпича или другого плотного материала. Хуже всего варианты из газобетона. Такая стена на практике демонстрирует полную неспособность удерживать анкера в течение длительного времени.

Ступени крепятся на опор. Сами опоры имеют по 4 точки крепления к стене с разбросом около 20 см или больше. Анкера стоит использовать длиннее 15 см. После прикрепления монтируется сам прочный металлический каркас. Он должен состоять из множества элементов, каждый из которых крепится к ступеням и перекрытию.

Важно соединить элементы друг с другом таким образом, чтобы они поддерживали друг друга. Каркас монтируется вдоль стены во всю высоту помещения. Все строительные работы рекомендуется выполнять до отделки. Каркас маскируется за отделочными материалами. Лучше использовать листовой материал, чтобы креплений консольной лестницы не было видно вовсе.

Еще один вариант крепления такой лестницы — на металлических профилях. Однако здесь ситуация еще сложнее. Проектировать нужно еще на том этапе, когда стены дома не возведены. И многое зависит от материала стены. Если использован кирпич, необходимо углубить профили в стену на расстояние около 30% от длины свободного края ступени. И сверху должно быть не менее 10 рядов кладки.

При монтаже металлических профилей в стену из керамических блоков расстояние увеличивается до 50%. В газобетон лучше углубить на 70% и при этом укрепить снизу бетонной стеной или дополнить креплением к потолку на металлическом каркасе или тросах. Может возникнуть проблема следующего характера: недостаточная ширина стены. Придется выбирать другой тип крепления или увеличивать стену. Разные материалы – разные технологии.
