Как завязать арматуру в узел своими руками

Люди, увлеченные работой с металлом, после получения базовых навыков, пробуют себя в создании оригинальных вещей из металла. Завязывание узлов из круглого прутка или арматуры не только тешит эстетический вкус, но и представляет практический интерес. Ведь индустриальный стиль приобретает все большую популярность.

Понадобится

Материалы и инструменты:

арматура диаметром 12 мм;
тиски слесарные;
болгарка;
отрезки круглой трубы;
стальной клин;
молоток и пр.

Долговечные диски для УШМ на АлиЭкспресс со скидкой — http://alii.pub/61bjly

Процесс «завязывания» стальной арматуры в двойной морской узел без нагрева

Зажимаем стальную периодическую арматуру в тиски и удаляем болгаркой грязь, пыль и ржавчину. Укрепляем в тисках вертикально трубу, вставляем в нее арматуру и сгибаем 1/4 ее часть по длине на 180 градусов.

Зажимаем в тиски по краям губок вертикально трубу и равный ей по диаметру кусок арматуры-шаблона, но ниже по высоте. Сверху укладываем согнутую часть арматуры и короткий конец огибаем вокруг трубы на 90 градусов.

Петлю помещаем в тиски так, чтобы короткий конец арматуры был направлен вверх. Сводим губки тисков и увеличиваем угол изгиба короткого конца, контролируя внутренний диаметр петли шаблоном.

Зажимаем вертикально длинный конец арматуры так, чтобы от места пересечения концов арматуры до верха губок тисков было расстояние, примерно равное наружному диаметру петли. Трубой-рычагом сгибаем длинный конец арматуры на 180 градусов в сторону, противоположную петле.

Изменяем положение арматуры-заготовки в тисках так, чтобы под зажим попали: смежная с петлей часть и сложенные вместе труба и пониже шаблон. Затем с помощью рычага-трубы сгибаем длинную сторону заготовки до положения, пока она не будет параллельна короткой стороне, но направлена в другую сторону.

Еще немного подгибаем в тисках петлю, чтобы она по размеру соответствовала первой. Сближаем части петель и между собой для придания им большей плоскостности. Снова зажимаем в тисках вертикально трубу, на которую надеваем поочередно одну из петель, а в другую просовываем конец трубы-рычага и сгибаем промежуток арматуры между ними, приближая петли друг к другу.

Вновь надеваем петлю с коротким концом на трубу, вертикально зажатую в тисках. На короткий конец арматуры также надеваем трубу. С края между губкой тисков и трубой на коротком конце вставляем стальной клин и стягиваем образовавшийся узел струбциной.

Снизу во вторую петлю вставляем конец трубы-рычага и стараемся приблизить ее к другой петле.

Зажимаем петли между губками тисков, чтобы изгиб был сверху, и сближаем губки до тех пор, пока петли не соприкоснуться.

Проверив диаметр отверстий петель шаблоном, придаем узлу законченную форму, используя тиски, рычаг-трубку и болгарку.

Смотрите видео

Как сделать брутальную дверную ручку — https://sdelaysam-svoimirukami.ru/7908-kak-sdelat-brutalnuju-dvernuju-ruchku.html

Узел запорной арматуры на линейной части трубопроводов

7 декабря 2019 в 14:04

15802

Узел запорной арматуры обеспечивает действия со средой, циркулирующей по трубам.

Узел запорной арматуры (УЗА) обеспечивает:

отключение участка линейной части трубопровода или связанных с ним трубопроводов и устройств от потока транспортируемой по ним среды, обеспечивая безопасность работ , регулировку,

распределение, смешивание и сброс циркулирующей по трубам среды.

Узел запорной арматуры на линейной части магистральных трубопроводов состоит из:

задвижки на фундаменте;

площадки обслуживания;

узла отбора давления в колодце до и после задвижки;

ограждения узла запорной арматуры;

защитного обвалования;

освещения;

охранной сигнализации;

обозначения узла запорной арматуры.

Запорная арматура предназначена для перекрытия потока рабочей среды с определенной герметичностью.

Задвижка — тип арматуры, характеризующийся перпендикулярным к оси потока рабочей среды направлением перемещения запирающего или регулирующего элемента.

Конструкция запорной, регулирующей и предохранительной арматуры должна обеспечивать герметичность согласно ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения.

Фундамент выполняется из монолитного или сборного железобетона.

Площадки обслуживания устанавливаются при расположении обслуживаемого элемента на высоте более 1,5 м от поверхности земли.

Площадка обслуживания выполняется из металла и конструктивно должна защищать крышку корпуса задвижки от прямого солнечного излучения.

Узел отбора давления располагают до и после задвижки на расстоянии не менее 2,0 м от задвижки в колодцах, выполненных из стальных труб диаметром не менее 1,2 м или железобетонных колец диаметром 1,5 м, высотой над уровнем земли не менее 0,35 м.

Расположение манометров должно позволять осуществлять контроль показаний вне колодца.

В одном колодце с манометром могут размещаться сигнализатор прохождения СОД и вантуз.

Заглубленную часть колодца покрывают битумом, наружную поверхность колодца и крышку огрунтовывают эмалью.

Узлы отбора давления в обводненном грунте размещают в стальных герметичных колодцах диаметром не менее Ø1,5 м.

Колодец оборудуется лестницей для обслуживающего персонала, крышкой с козырьком, предотвращающим попадание атмосферных осадков в колодец.

Основание ограждения выполняется из труб Ø 300 — 500 мм, выполняющим функции противоподкопного устройства, со сварной петлей для возможного демонтажа всей конструкции или по частям при ремонтных работах.

Основание и ограждение грунтуется, незаглубленные поверхности основания окрашиваются эмалью, засыпаемая часть основания покрывается битумом.

Высота ограждения принимается не менее 2,0 м.

Предусматривается засыпка площадки узла запорной арматуры мелким щебнем, гравием с толщиной слоя не менее 100 мм.

Стойки для крепления секций ограждения из труб Ø 100 мм (или швеллера №11-12) высотой не менее 2,5 м, привариваются к основанию с шагом 2,5 м и заглушаются сверху для исключения попадания влаги.

Сетка ограждения выполняется из проволоки Ø 3-5 мм с квадратными ячейками 40÷50 мм, секции ограждения в обрамлении из уголка 50*5.

Сетка должна быть сварной или плетеной с цинковым покрытием, иметь качественное натяжение по всей длине пролета ограждения в вертикальном и горизонтальном направлении.

Расстояние между стойкой и секцией ограждения не должно превышать 500 мм.

Калитка должна быть прочной с размерами 1,0 м * 2,0 м с надежным запорным устройством.

Размеры ограждения должны обеспечивать свободный проход обслуживающего персонала по периметру внутри ограждения, расстояние между ограждением и размещенным внутри ограждения задвижкой, площадкой обслуживания, колодцами должно быть не менее 1,0 м.

Обвалование для береговой арматуры выполняется высотой 0,7 м с укреплением откосов противофильтрационным экраном, отвод воды с площадки осуществляется уклоном в сторону дренажной трубы со сбросом воды по уклону за территорию площадки, через обвалование устраиваются переходные мостики.

Для освещения используются светильники во взрывозащищенном исполнении, располагаемые по периметру площадки.

Ограждения узлов задвижек должны быть оборудованы системой охранной сигнализации, которая выводит на пульт оператора НПС (ЛПДС) информацию о несанкционированном доступе на охраняемую территорию.

Тревожные сигналы с технических средств охраны должны передаваться по проводным линиям связи.

Исследование связывающей арматуры и ее роли в строительстве

Вы когда-нибудь видели, как моряк завязывает узел? Они кое-что об этом знают. Большинство относится к этому очень серьезно. Кто-то даже может сказать, что это искусство. Однако умение печатать напрямую связано с более широкой картиной.

Люди не завязывают узлы ради того, чтобы завязывать узлы. Они служат очень конкретной цели. То же самое можно сказать и о вязке арматуры. Те, кто не связан со строительной отраслью, могут удивиться этому, но потерпите нас. Арматура — необходимая часть конструкции, а процесс вязки — кропотливая работа, требующая некоторых навыков. Мы довольно много говорили о копании в наших прошлых сообщениях, мы подумали, что немного изменим это.

Значение арматуры в строительстве

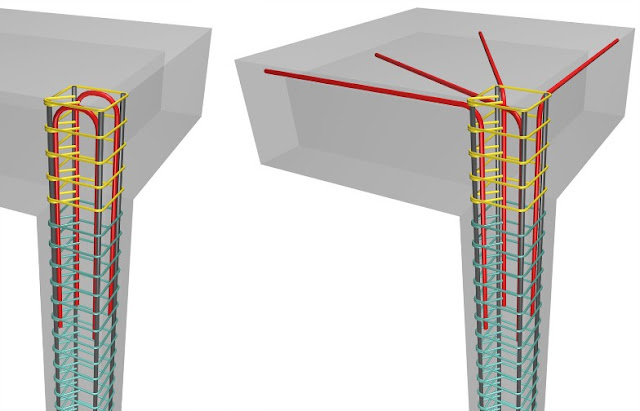

Если вы когда-либо проезжали мимо строительной площадки или осмотрели какое-либо сооружение, находящееся на ранней стадии строительства, вы, вероятно, были свидетелем незаметного присутствия арматуры. Эти длинные металлические стержни часто укладывают на фундамент, создавая своего рода сетку под конструкцией, или связывают их в связки для поддержки бетона.

Арматура не предназначена для привлечения внимания. Он не ищет признания. Это забытый пасынок или предметы первой необходимости на строительной площадке. И все же это абсолютно необходимо для конструкции, которая имеет прочную основу, устойчивость и целостность. Арматура используется для армирования, отсюда и название. Обычно его используют для укрепления фундаментов, стен и других конструкций, требующих железобетона.

История связывания арматуры

Связывание арматуры относится к различным методам, которые подрядчик может использовать для соединения кусков арматуры вместе. Различные стяжки арматуры могут варьироваться в зависимости от предпочтений, места соединения или требуемой жесткости. Для вертикального армирования установщику могут потребоваться более прочные связи.

История не знает, кто первым применил арматуру для армирования бетона. Многие мужчины стремились получить этот престижный титул, но никто еще не удостоился этой чести. Некоторые говорят, что Франсуа Куанье, уважаемый промышленник, построил первый дом из железобетона. Другие утверждают, что именно Жозеф Монье использовал эту технику в ландшафтных проектах. Также часто упоминается имя Жозефа Луи Ламбота. Другие клянутся, что это Скрудж МакДак использовал его для создания своего знаменитого пула монет. Хорошо, мы придумали последний вариант, но нет нужды говорить, что этот метод, вероятно, появился в нескольких местах, поскольку достижения в строительной отрасли шли быстрыми темпами.

В первые дни использование арматуры продолжалось, и методы варьировались. Некоторые использовали железо для изготовления стержней, другие использовали сталь. Эксперименты с формой, шириной и обхватом стержней шли своим чередом. Также были опробованы различные способы соединения стержней между собой. И точно так же, как в теории эволюции Дарвина, выживает только сильнейший. Лучшие методы стали отраслевым стандартом, а остальные были забыты и медленно ушли на свалку истории. Железобетон быстро стал предпочтительным методом, а его техника прибыла в Америку и распространилась со скоростью лесного пожара.

Различные типы стяжек:

Так же, как и матросские узлы, существуют разные способы соединения арматуры. К счастью для нас, у каждого из них довольно броские имена, что делает разговор об этом намного веселее. Каждая из различных связей служит цели.

Седельный галстук : Это требует еще нескольких шагов, и именно поэтому этот метод является предпочтительным для определенных проектов. Это похоже на квадратный узел вместо того, чтобы строить диагональную перевязку через перекладину.

Обмотка и седло: Состоит из полутора витков вокруг стали. Добавляет безопасности и жесткости, но основан на седельной стяжке.

Галстук на кнопках: Это самый распространенный вариант, так как состоит из простого галстука. Один оборот вокруг сустава, несколько скручиваний, пара оборотов и вуаля! Это используется для горизонтальных поверхностей, таких как фундамент любой конструкции, для которой требуется бетон. Затем арматуру поднимают над землей с помощью специальных подушек, называемых стульями.

Обмотка и защелка: Та же концепция, что и защелка, но с немного большим количеством обертывания. Подумайте о том, чтобы обернуть вокруг обоих членов, завязать с одной стороны и защелкнуть. Это используется для связывания горизонтальных элементов, что помогает предотвратить скольжение вертикальных опор.

Связывание арматуры является напряженной частью строительного процесса. Это необходимо для дорог, мостов и многих зданий. Связывание арматуры часто выполняется вручную или с помощью более высокотехнологичного оборудования, немеханических инструментов. Некоторые из этих инструментов позволяют завязывать до 1000 узлов в час, нажимая всего одну кнопку.

Нужны профессиональные услуги по вязке арматуры?

Здесь, в LB& Sons, мы предлагаем услуги по обвязке арматуры. Это может показаться мелочью в гигантском строительном проекте, но, как известно любому профессионалу, дьявол кроется в деталях. Если вы пропустите их, они вернутся и будут преследовать вас. Позвоните в компанию, которая не срезает углы и делает акцент на качестве. Свяжитесь с нами сегодня и узнайте больше о наших услугах.

Как связать арматуру

Стяжки арматуры являются важным этапом в процессе укладки бетона. Без свойств или техники связывания целостность конструкции находится под угрозой. При заливке и укладке бетона некачественная арматурная стяжка может изменить общее положение арматурных балок в мате. Это может вызвать серьезные структурные проблемы, поэтому важно, чтобы обученный профессионал выполнил задачу по закреплению арматурных стержней на место.

Для правильной вязки арматуры можно использовать инструмент для зацепления или плоскогубцы, чтобы затянуть узлы и укрепить общую структуру стяжки. Проволоку с защелкой можно приобрести для простых стяжек арматуры на матах, не подвергающихся значительным нагрузкам.

Использование простых плоскогубцев или плоскогубцев для металлургов для связки арматуры эффективно и быстро, но также может быть полезно использовать ярус арматуры для быстрой связки арматуры в более крупных проектах. При ручном методе следующие методы связывания являются наиболее популярными и широко используемыми методами крепления арматуры.

Техника связывания арматурных стержней — сложный процесс, требующий некоторой подготовки для достижения совершенства. Существуют различные стяжки, которые работают, но это зависит от типа выполняемой работы, и важно знать, какой тип арматурного мата требуется, чтобы избежать опасной ситуации.

Арматурный стержень с защелкой

Арматурный стержень с защелкой используется для плит перекрытия и представляет собой базовую обертку, при которой он обвязывается вокруг двух пересекающихся стержней. Затем два конца соединяются вместе и скручиваются, пока не образуется тугой узел на поперечных стержнях. Концы обрезаны, и завязка готова. Этот метод также помогает уменьшить вибрацию арматуры в случае, если 9Вибратор для бетона 0063, уменьшающий пузырьки воздуха в залитом бетоне. вступает в контакт с арматурой.

Настенная стяжка

Настенные стяжки обычно используются для вертикальных стальных матов и требуют 1-1/2 оборота на стержне, который проходит вертикально, а затем один диагональный оборот вокруг середины. Еще раз концы скручены вместе, чтобы сформировать тугой узел.

Двухрядный

Двухрядный галстук оборачивает место пересечения дважды, а не один раз (как застежка-молния), и это только увеличивает прочность галстука. Это идеально, когда требуется большая прочность для галстука, т.е. тяжелых проектов.

Седельный галстук

Седельный галстук представляет собой простой U-образный галстук, который обычно используется в качестве альтернативы галстуку-кнопке. Этот узел просматривается над вертикальным брусом и под турником. Затем он надевается на вертикальную перекладину на другом конце и завязывается. См. изображение D.

Седельная стяжка с закручивающимся узлом

Седельная стяжка с закручивающимся узлом идеально подходит для тяжелых стальных матов, которые поднимаются краном и требуют дополнительной поддержки. Чтобы завершить седельную завязку, оберните проволоку вокруг вертикальной перекладины, а затем сделайте еще одну петлю, прежде чем потянуть ее вниз, а затем накинуть каждый конец на нижнюю часть вертикальной перекладины. Как только это будет сделано, свяжите два конца вместе, чтобы завершить поворотный узел.

Связывание крестиком

Стяжка идеально подходит для ограничения любого движения и скручивания стержней. Это также отлично подходит для использования крана. Просто сформируйте восьмерку на двух перекладинах и свяжите концы вместе, чтобы завершить узел.
