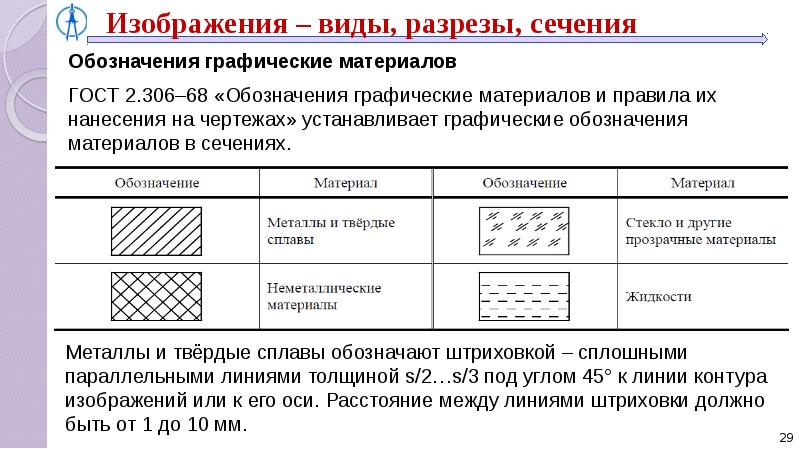

Условное обозначение материалов гост: ГОСТ 2.306-68* «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах»

ГОСТ 2.306-68* «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах»

ГОСТ 2.

306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

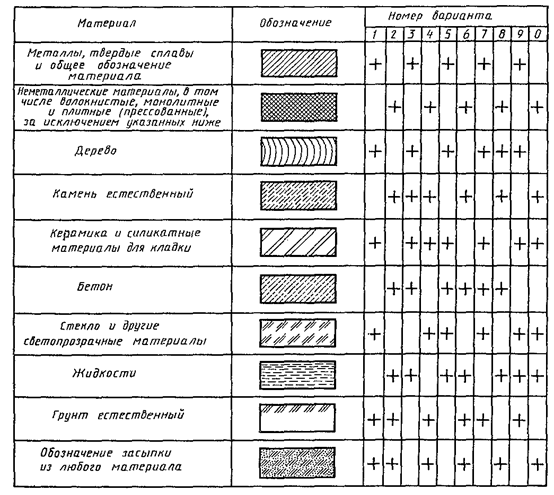

Штриховка бетона по ГОСТ

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21. 501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

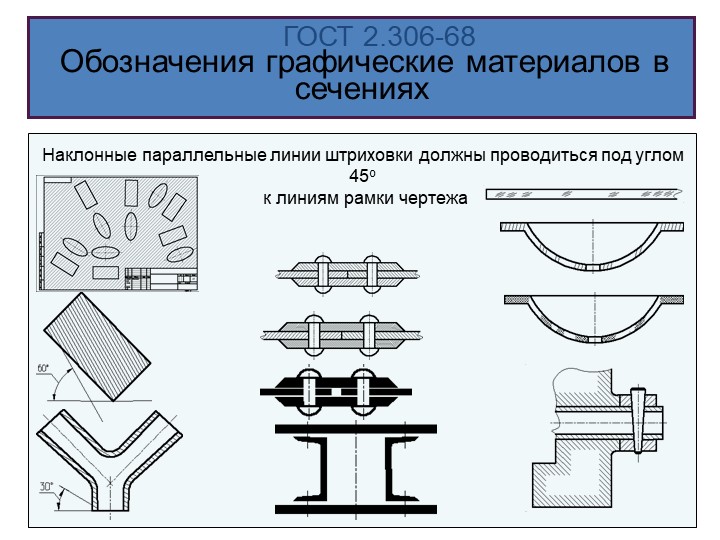

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

Расследование

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

Обозначения из старого стандарта.

ГОСТ 2.306 — 68

Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» — сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.

Так стал обозначаться бетон после принятия нового стандарта.

При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

• Наклонные линии проводятся под углом 45 градусов.

Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

• Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
• Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.

На всех сечениях одной детали шаг штриховки одинаков.

• Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
• Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).

Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?

К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.

ГОСТ Р 21.1207-97

Как легко заметить, мы не нашли действующий ГОСТ на штриховку железобетона. В старом документе обозначение присутствовало, в новом — исчезло.

Так что делать при построении чертежа? Воспользоваться лазейкой с произвольным обозначением материала и сноской внизу? Или какие-то нормы все же существуют?

Ответ найдется в довольно неожиданном месте — стандарте, регламентирующем условные обозначения в дорожном строительстве, при построении чертежей автодорог.

Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

• Собственно бетон. Его обозначение нам уже знакомо — штрих-пунктир.
• Бетон с армированием. Железобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
• Железобетон с предварительно напряженной арматурой. Разогрев или механически растянув арматуру перед заливкой монолита, после ее остывания или снятия растягивающего усилия можно получить материал с повышенной прочностью на изгиб. Его разрез изображается чередованием двух сплошных и одной штрих-пунктирной линий.

Обозначения согласно ГОСТ Р 21.1207-97.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

• можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
• с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

• железобетон, который оснащен напряженной арматурой — используются поочередно 2 сплошные линии, после одна пунктирная;
• армированный бетон — по очереди чертятся сплошные и прерывистые линии;
• штриховка бетона на схеме отмечается пунктирной линией.

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

• неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
• металл — помечали косыми линиями, сохраняя одинаковое расстояние;
• жидкости — вертикальные пунктирные линии с суживающимися промежутками;
• кольца и трещины — для условного обозначения использовали продольный срез;
• дерево — обозначения использовали с учетом особенностей древесины;
• растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
• фанера — долевой разрез;
• неармированные ЖБ конструкции выполнялись в форме пескогравия;
• керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
• стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
• железобетон — косые штрихи с рисунком пескогравия;
• кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Понятие, особенности и система источников информации

Штриховкой в проектно-строительных работах называют условное знаковое обозначение разных видов строительных материалов. Чаще всего штриховка используется именно в работах с бетоном. Раньше рисунок создавали карандашом с использованием идущих параллельно либо пересекающихся линий, штрихов, точек. Сегодня же схемы можно рисовать с применением специальных компьютерных программ, что ускоряет и облегчает процесс создания чертежей.

Некоторые особенности выполнения штриховки:

1. В случае необходимости условное обозначение бетона на чертеже может не делаться или создаваться частично с целью выделения конкретных объектов.
2. Если есть на то причина, нужно применять дополнительные чертежи со тщательным пояснением касательно материалов, отсутствующих в стандартах.
3. Основные системы стандартов для обозначения в штриховке – это старый ГОСТ 3455-59 (не применяется в настоящем времени в том виде, в котором есть, так как следующий ГОСТ дополнил/изменил обозначения), ГОСТ 2. 306-68 (текущая версия для обозначения разных материалов, сечений), новый ГОСТ Р 21.1207-97 (дополнил существующие стандарты обозначения бетона, железобетона и т.д., обычно используется в дорожном строительстве).

Стандарт ГОСТ 3455-59

Этот шаблон применяли с 01.01.1959 до 01.01.1971 года. Общеупотребимое название стандарта звучало как «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Система основных обозначений (они до сих пор используются):

• Металл – рисуют косыми штрихами с одинаковым интервалом между ними.
• Неметаллические изделия – линии с наклоном вправо/влево, которые пересекаются под прямым углом.
• Древесина – поперечный разрез обозначается в виде трещин и колец ствола дерева, долевой разрез рисуют в виде изображения, напоминающего текстуру лиственницы.
• Бетон неармированный – выполненный схематично рисунок пескогравия.
• Кирпич – сплошные и пунктирные линии, которые пересекаются.

• Железобетон – изображение пескогравия и использование косых штрихов.
• Стекло – три вида штрихов с горизонтальными/вертикальными интервалами.
• Кирпич – обозначается в виде сплошных/пунктирных линий, которые пересекаются под наклоном.
• Фанера – долевой разрез.
• Раствор жидкий – штрихуется бетон такого типа с использованием горизонтальных линий с интервалами, которые сужаются.
• Керамзитобетон – рисовали пескогравий, с дополнительными тремя скрещенными линиями, которые проходят в разных направлениях.

Стандарт ГОСТ 2.306-68

В 1971 году (а некоторые источники утверждают, что в 1973) ввели ГОСТ 2.306-68 в качестве шаблона для системы символов. Этот стандарт действует и сегодня, регламентирует графическое изображение разных типов материала на фасадах и в сечениях, также устанавливает правила нанесения изображений на чертежи всех сфер строительства и промышленности.

Благодаря новым графическим элементам есть возможность обозначать на чертежах любые материалы в процессе создания конструкций и зданий. Это повышает комфорт и удобство в работе над чертежами как в процессе создания отдельных частей, так и при строительстве объектов.

Отличие ГОСТ 2 .306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

• камни — на схеме изображались наклонным пунктиром;
• дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
• грунт — использовались три штриха, представляющих группу с небольшими промежутками;
• штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
• керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

• в непременном порядке необходимо указывать пояснения;
• если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
• фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
• особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
• в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

1. Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
2. Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
3. В соседних плоскостях линии необходимо вычерчивать под различным углом.
4. Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
5. Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т. п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Стандарты для застройщиков и производителей

До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

• Изображение чертежных шрифтов. — ГОСТ 3454–59.
• Прорисовка линий — ГОСТ 3456–59.
• Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
• Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
• Размеры на схеме чертежа — ГОСТ 3458–59.

Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

Сертификация ГОСТ, Услуги по сертификации ГОСТ by-otabu global services pvt. ООО

Сертификат ГОСТ

Сертификат ГОСТ-Р – документ, подтверждающий соответствие продукции требованиям безопасности, установленным национальными государственными стандартами. Сертификат необходим для разрешения оборота товаров на территории Российской Федерации. ГОСТ-Р также называют паспортом товаров, необходимых в России. ГОСТ-Р является обязательным сертификатом, требуемым российским законодательством, который позволяет вам торговать товарами и продуктами на своем рынке. Этот сертификат относится к товарам, продаваемым или используемым в России. Сертификат ГОСТ-Р – это документ, который может быть выдан на продукцию, соответствующую стандартам ГОСТ-Р, которые применяются во всех странах СНГ, в том числе в России, в то время как стандарты ГОСТ-Р действуют только на территории Российской Федерации. Сертификация ГОСТ-Р направлена ​​на обеспечение безопасности и высокого качества продукции и услуг для потребителей. Это преимущество Потребителя за безопасность и качество гарантируется необходимой сертификацией не только отечественной, но и зарубежной продукции. Продукция, открывающая регион Российской Федерации и подлежащая обязательной сертификации в соответствии с законодательством Российской Федерации, должна соответствовать условиям российской системы сертификации. Этот сертификат может быть выдан как на партию товара, так и на серийное производство.

К продукции, допущенной к реализации в России по сертификации ГОСТ-Р, относятся электротехника, приборостроение, радиотехника, бытовая техника, светотехнические изделия, электросчетчики, электронное оборудование, средства связи, системы сигнализации, бытовое электросварочное оборудование, сырье, материалы, вещества и изделия промышленного и бытового назначения, растворители, перекись водорода, полимеры, пластмассовые массы и изделия, нефтехимическая продукция, моющие средства для текстильных изделий, пятновыводители, охлаждающие жидкости, масла, смазочные материалы , продукция неорганической химии, моющие средства, шампуни, посуда, моющие средства для автомобилей, мотоциклов и велосипедов, продукция бытовой химии, охлаждающие средства, дезодоранты, термосы, удобрения, продукция текстильной и легкой промышленности, кондитерские изделия, сахар, шоколад, вино, водка и другая алкогольная продукция напитки и пиво.

Преимущества сертификации ГОСТ-Р

• Безопасность потребителей.

• Удовлетворенность потребителей.

• Улучшенное качество продукта.

• Помогает повысить имидж бренда и рыночную стоимость компании.

• Обеспечивает легкий выход на российский рынок.

• Повышение репутации организации.

• Минимизируйте риск.

• Помогает легко выйти на российский рынок.

• Предотвращает растрату ресурсов.

• Экономия средств.

• Лицензия на торговлю на Российском рынке.

• Помогает снизить риски, дефекты и повреждения.

• Преимущество международной известности для вашего продукта.

• Лучшие возможности для розничной торговли в России.

• Поощрение внешней торговли.

• Демонстрировать удовлетворенность клиентов, обеспечивая постоянное качество в соответствии с требованиями клиентов.

• Экономия денег и времени.

• Открывает новый рынок для бизнеса.

Сертификация ГОСТ относится к указанной продукции или производственной деятельности предприятия. Сертификаты выдаются на основании результатов экспертизы, поэтому товары, хорошо прошедшие сертификацию, не имеют сложностей при оформлении на таможне. Знак ГОСТ-Р является обязательным знаком сертификации электротехнической продукции, поставляемой в Россию. ГОСТ-Р может быть обязательным или добровольным. Обязательный сертификат требуется для ввоза и продажи продукции в Российской Федерации. Добровольный сертификат предназначен для продвижения продукции и производителей на рынке с точки зрения продаж и маркетинга.

otabuglobal.com — ведущая мировая компания по сертификации. Это орган по сертификации. Действительный сертификат свидетельствует о надежности продукта и, как было показано, повышает потребительский спрос. Многие руководители предприятий сертифицируют свою продукцию на соответствие техническим регламентам или ГОСТ-Р с целью повышения уровня продаж, даже если сертификация носит исключительно добровольный характер. Мы располагаем уникальными возможностями для предоставления ресурсов и опыта, которые помогут вам получить разрешения, необходимые для доступа на российские рынки.

ASTM A564 Материалы из нержавеющей стали

Что такое ASTM?

ASTM — это общее обозначение ASTM International (ранее известного как Американское общество испытаний и материалов). ASTM International — американская организация по стандартизации, которая занимается разработкой и контролем технических стандартов. Одним из таких технических стандартов является A564.

Что такое A564?

ASTM A564 (A564M является эквивалентной метрической версией A564) представляет собой техническую спецификацию, которая распространяется на стержни и профили из дисперсионно-упрочненных нержавеющих сталей. Включаются горячекатаные или холоднокатаные круглые, квадратные, шестигранные, стержневые формы, уголки, тройники и швеллеры. Эти различные формы могут быть получены путем горячей прокатки, экструзии или ковки. Материал должен быть подвергнут испытаниям на растяжение, удар и твердость. Марки стали по спецификации определяются химическим составом. Эквивалентные материалы ASTM A564 в других стандартах (JIS, EN, DIN, ГОСТ и т. д.) можно найти путем изучения отдельных марок материалов.

Материальные оценки A564

Существуют три соглашения об общих классах именования для A564:

1. ЧТО -ТО КОД:

AZZ 9000 40002 3XX — Austenitic Chromium alloys 9000

4002 3XX — Austenitic Chromium alloys 9000 9000 4xx -Formx -Feritic / Martytic / Martytiitis / Martytiitis / Martytiitis / Martyitie Chromium alloys 9000 40002.

Дополнительные буквы относятся к добавленным элементам.

Ti – Титан

H – Высокоуглеродистый

L – Низкоуглеродистый

N – Азот

2. Единая система нумерации (UNS)

AXXXXXX

A – Буква категории основного материала S для стали или N для никеля.

X – Уникальный цифровой код категории.

3. Система нумерации ASTM для запатентованных сталей.

XM — Z

Z — Код марки стали.

Обозначения, используемые для обозначения термической обработки материалов:

Состояние HXXXX

H — Термическая обработка

XXXXX — Температура в градусах Фаренгейта

Состояние A

A — Отожженная

Подробнее о свойствах материалов и эквивалентных материалах см. страницы материалов ASTM A564:

• ASTM A564 Марка S45503 состояние h2100
• ASTM A564 Марка S45503 состояние h2150
• ASTM A564 Марка S45503 состояние h2150M
• ASTM A564 Марка S45503 состояние H900
• ASTM A564 Марка S45503 состояние H950
• ASTM A564 Марка S46500 состояние h2000
• ASTM A564 Марка S46500 состояние h2025
• ASTM A564 Марка S46500 состояние H950
• ASTM A564 Марка XM-12 состояние A
• ASTM A564 Марка XM-12 состояние H900
• ASTM A564 Марка XM-12 состояние H925
• ASTM A564 Марка XM-13
• ASTM A564 Марка XM-16 состояние h2000
• ASTM A564 Марка XM-16 состояние H900
• ASTM A564 Марка XM-16 состояние H950
• ASTM A564 Марка XM-25 состояние A
• ASTM A564 Марка XM-25 состояние h2000
• ASTM A564 Марка XM-25 состояние h2025
• ASTM A564 Марка XM-25 состояние h2050
• ASTM A564 Марка XM-25 состояние h2150
• ASTM A564 Марка 630
• ASTM A564 класс 630 состояние A
• ASTM A564 класс 630 состояние h2025
• ASTM A564 класс 630 состояние h2075
• ASTM A564 класс 630 состояние h2100
• ASTM A564 класс 630 состояние h2150
• ASTM A564 класс 630 состояние h2150M
• ASTM A564 Класс 630 состояние H900
• ASTM A564 класс 630 состояние H925
• ASTM A564 класс 631 состояние A
• ASTM A564 класс 631 состояние h2050
• ASTM A564 класс 631 состояние H950
• ASTM A564 класс 632 состояние A
• ASTM A564 Марка XM-13 состояние A
• ASTM A564 Марка XM-13 состояние h2000
• ASTM A564 Марка XM-25 состояние H900
• ASTM A564 Марка XM-25 состояние H950
• ASTM A564 класс 632 состояние h2050
• ASTM A564 класс 632 состояние H950
• ASTM A564 класс 634 состояние A
• ASTM A564 класс 634 состояние h2000
• ASTM A564 Класс 635 состояние A
• ASTM A564 класс 635 состояние h2000
• ASTM A564 класс 635 состояние h2050
• ASTM A564 класс 635 состояние H950
• ASTM A564 Марка S45503
• ASTM A564 Марка S45503 состояние A
• ASTM A564 Марка S45503 состояние h2000
• ASTM A564 Марка S45503 состояние h2025
• ASTM A564 Марка S45503 состояние h2075
• ASTM A564 Марка XM-13 состояние h2025
• ASTM A564 Марка XM-13 состояние h2050
• ASTM A564 Марка XM-13 состояние h2100
• ASTM A564 Марка XM-13 состояние h2150
• ASTM A564 Марка XM-13 состояние h2150M
• ASTM A564 Марка XM-13 состояние H950
• ASTM A564 Марка XM-16 состояние A

Поставщики, поставляющие материалы в соответствии с ASTM A564:

Компании	местоположений
Лучшая нержавеющая сталь и сплавы	США
Global Metals	Австралия
SUZHOU A-ONE SPECIAL ALLOY CO.
