Размеры канализационных колодцев:глубина,диаметр,объем

Размеры канализационных колодцев:глубина,диаметр,объем

Ассенизационные колодцы – это устройства, которые являются неотъемлемой частью системы канализации в частных домах, коттеджах и дачах, так как они необходимы для контроля, накопления, фильтрации и сбрасывая сточных вод. Для того чтобы правильно монтировать схему канализации, очень важно выбрать правильную конструкцию и самое главное – учесть возможные размеры канализационных колодцев. Выбрав подходящий по размерам резервуар для вашего участка, на протяжении многих лет вы не столкнетесь с различными проблемами и его ремонтом, установка будет работать долгое время. Существуют общие параметры размещения устройств, например, их нужно размещать в 5 метрах от фундамента вашего здания, а объем их должен рассчитываться в соответствии с количеством человек, проживающих в доме. Он не должен превышать больше чем в 3 раза объем стоков, которые поступают в него в течение суток.

Виды канализационных колодцев

Существуют следующие виды резервуаров:

1. Смотровые – выполняют функцию контроля всей системы канализации, благодаря ним обеспечивается свободный доступ к трубопроводу и существует возможность очистки.
2. Перепадные – устанавливаются  в местах, где есть сильные перепады патрубков. Они нивелируют перепады конструкций, которые превышают допустимый уровень.
3. Поворотные – устанавливаются на поворотах патрубков с целью защиты от засорений.
4. Фильтрационные – используются с целью очистки сточных вод от мусора и отходов.
5. Накопительные – аккумулируют ассенизационные стоки. Их необходимо периодически откачивать самостоятельно с помощью насоса либо ассенизаторской машины.

Существует классификация по материалу, из которого изготавливается резервуар.

Устройства могут изготавливаться из пластика (отличаются высокой прочностью, герметичностью и износостойкостью) и железобетона (устанавливаются в грунте любого типа, инертны к воздействию любых внешних факторов).  Бетонные канализационные колодцы устанавливаются посредством использования железобетонных колец.

Размеры канализационных колодцев

Согласно действующему законодательству и существующим нормам резервуары могут иметь следующие размеры:

• 150 мм, если размер патрубка 70 мм;
• 1000 мм, если размер – 600 мм;
• 1500 мм  при дм трубопровода в 1,5 м;
• Больше 3000 мм при дм и глубине больше 3 м.



В таблице ниже указаны основные размеры смотровых устройств.

Размеры накопительных конструкций:

Устройство,принцип работы,монтаж септика Росток можно найти на этой странице

Устройство,принцип работы,монтаж септика Тритон мини можно найти на здесь

Устройство,принцип работы,монтаж септика Тополь можно найти на этой странице

Бетонные фильтрационные конструкции должны иметь следующие параметры:

• Внутренний диаметр 1000, 1250, 1500 и 2000 мм;
• Высота 2410 мм – 2870 мм.

Если вы хотите, чтобы фильтрующий резервуар был прямоугольной формы, тогда его размер должен быть 2,8х2 м, а если круглой формы, тогда 1,5-2 м. Глубина залегания должна быть 2,5 м.

Диаметр канализационного колодца

Расстояние между смотровыми резервуарами нужно предусматривать на прямом участке в зависимости от диаметра трубопровода:

• 150 мм – 35 м
• 200-450 мм – 50 м
• 500-600 мм – 75 м
• 700-900 мм – 100 м
• 1000-1400 мм – 150 м
• 1500-2000 мм – 200 м
• Выше 2000 мм – 250-300 м

Размеры устройств нужно определять также в зависимости от трубопровода с наибольшим диаметром:

• патрубки дм 600 мм – длина и ширина 1000 мм;
• патрубки дм 700 мм – длина 400 мм, ширина 500 мм.

В случае с перепадными резервуарами, если перепад имеет высоту 3 м, то трубопроводы, имеющие дм 600 мм, нужно использовать в качестве водосливов с практическим профилем.

Смотровые установки имеют диаметр не менее 1 м и используются для выполнения работ с поверхности земли, устанавливаются в местах присоединения, изменения направления и уклонов патрубков.

Ревизионные устройства имеют диаметр не менее 1 м и применяются для того, чтобы обеспечить доступ человеку к системе канализации для проведения небольших эксплуатационных работ.

Диаметр канализационного колодца в зависимости от глубины также имеет различные параметры.

Какая должна быть глубина канализационного колодца?

Глубина канализационного колодца должна быть обязательно ниже уровня промерзания грунта. То есть важно учитывать уклон при укладке конструкции, это необходимо для того чтобы в холодное время года вода поступала в резервуар, не успев замерзнуть.

Глубина канализационного колодца в частном доме в соответствии со СНиП должна определяться в соответствии с опытом эксплуатационных сетей в каждом районе. В каждой области она разная, данный параметр зависит от характеристики почвы. Минимальная глубина канализационного колодца:

• патрубки с диаметром до 500 мм – тогда 0,3 м;
• больший диаметр – тогда 0,5 м.

То есть, какая глубина канализационных колодцев должна быть? Такая, чтобы обеспечивался правильный уклон, который будет способствовать доставлению в резервуар сточных вод самотеком без использования дополнительных насосов.

В соответствии со СНиП 2.04.03-85 п.4.8 глубина канализационного колодца из кирпича должна быть не менее 0,7 м до верха патрубка.

Максимальная глубина заложения трубопровода определяется при помощи расчета в зависимости от расходуемого материала конструкций, грунтовых условий и производственных работ.

Устройство,принцип работы,монтаж септика Тверь можно найти на этой странице

Устройство,принцип работы,монтаж септика Топас можно найти на здесь

Устройство,принцип работы,монтаж септика Байкал можно найти на этой странице

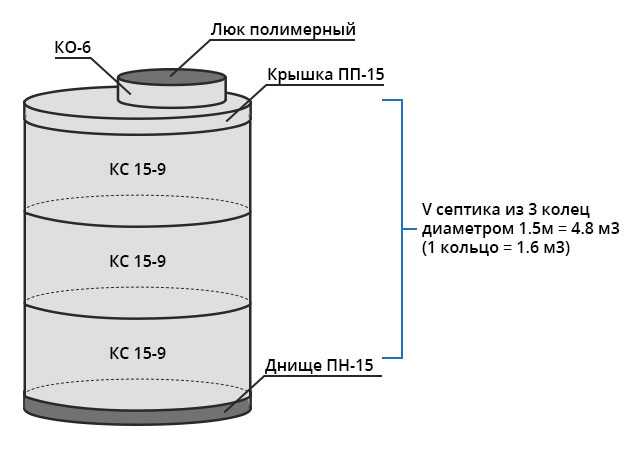

Как рассчитать объем канализационного колодца?

Высчитать размеры устройства можно посредством специальной формулы. Диаметр определяется при устройстве всей системы ассенизации, учитываются технические аспекты. Как правило, высота резервуара равна 2,5 м, а дм – расчетная величина, которую можно вычислить по следующей формуле, определяющей объем колодца канализационного: V=L*3,14*R2 (V – расход воды в месяц, L- высота, R – радиус, возведенный в квадрат). Радиус равен R = корень из V/3,14/L, а диаметр — это величина большая в 2 раза.
