Крепление бруса к бетону (стене, потолку) своими руками

Необходимость выполнить крепление бруса к бетону может появиться в самых разных случаях – при монтаже полов, выполнении отделки стен, реализации других задач в процессе ремонта и строительства. Древесину к бетонной поверхности можно крепить несколькими методами, выбор зависит от условий эксплуатации, состояния материалов, планируемых нагрузок и массы других факторов.

В устройстве пола деревянный брус еще называют лагами. Их монтируют при необходимости уложить финишную отделку. Для крепления к полу и стене выбирают разные технологии. До начала работ важно все тщательно изучить, выполнить расчеты, составить проект, подготовить поверхности, а потом четко и правильно смонтировать конструкцию, которая будет надежной, прочной и долговечной.

Основные методы крепления бруса к монолиту из бетона – это применение различных видов крепежных элементов (дюбели, анкерные болты, саморезы, шурупы, гвозди из пластика, металла), а также посадка элементов на клей, монтажную пену. Могут применяться П-образные скобы, уголки из металла, деревянные шплинты.

От чего зависит выбор метода крепления:

• Величина сечения деревянного бруса.
• Толщина поверхности бетона.
• Отделка поверхности, к которой крепится брус.
• Размер и вес удерживаемой конструкции.
• Условия эксплуатации и учет всех факторов, которые будут оказывать воздействие на деревянный брус.

Содержание

• 1 Установка лаг на бетонное основание: крепить или нет?
• 2 Как закрепить лагу к бетонной стене
• 3 Крепление бруса к бетону
  • 3.1 Крепление бруса без сверления и крепежа
  • 3.2 Крепление уголками
  • 3.3 Применение специализированных клеев
  • 3.4 Монтажная пена
  • 3.5 Подготовка поверхности – залог успеха
• 4 Крепеж с применением дюбелей
• 5 Вывод

Установка лаг на бетонное основание: крепить или нет?

Обычно лаги кладут на бетонную основу для дальнейшего настила фанеры или досок. В зависимости от ситуации и конструкции, которая в будущем будет собираться, брус может требовать жесткого крепления либо же предполагать отсутствие жесткой связи. Тут многое зависит также от того, что расположено под бетонным основанием.

Если снизу есть соседи, лучше исключить жесткий крепеж, так как это негативно скажется на звукоизоляции. В многоэтажных домах под лаги монтируют виброгасящие прокладки из резины, которые выравнивают пол и позволяют установить лаги на определенном уровне. Такие же прокладки монтируются между стенами и торцами бруса. Так удастся добиться максимальной звукоизоляции, и соседи не будут жаловаться на громкий топот.

При отсутствии жесткого крепления лаг все равно пол будет надежным – вполне достаточно фиксации резиновыми прокладками. Да и уложенный сверху материал (фанера, доски, ОСБ и любые другие листы) качественно стянет конструкцию. Дополнительную жесткость обеспечит установка мебели.

Такая конструкция прослужить сможет так же долго, как и закрепленный брус, но при условии, что материал укладывался сухим и сушился в камере (брус в эксплуатации не поведет). В противном случае лаги может повести и брус начнет подниматься, подрывая слой.

При желании исключить такой риск можно крепление деревянного бруса сделать составным – взять 2-3 доски, которые дадут в сумме нужное сечение, объединить их в брус саморезами или гвоздями, забитыми в шахматном порядке с двух сторон. Выкладывая доски, следят за тем, чтобы годовые кольца дерева были направлены одно к другому. Сращенный брус не поведет точно, да и экономия получится заметной – три доски по 5х2.5 сантиметра обойдутся дешевле бруса 5-7.5 сантиметра сечением.

Обязательно крепить брус к бетонной стене нужно в частном доме, где пол выполнен в виде бетонной стяжки. Если это стяжка черновая, то она призвана отсечь грунтовые воды. Если же их уровень нормальный, стяжку по грунту в качестве основания для лаг не делают – в таком случае проще сложить столбики из кирпича или камня и опереть на них лаги.

Крепить лаги к бетонному полу можно жителям первых этажей – в их случае добиваться высокого уровня звукоизоляции не обязательно, тут основными выступают задачи утепления и гидроизоляции. Кроме того, обязательно крепят брус к стенам (где он выступает в качестве обрешетки для монтажа различных материалов), к потолку. В этих случаях исключений нет и тут задача состоит в выборе оптимального метода крепежа, правильного выполнения всех работ.

Как закрепить лагу к бетонной стене

До того, как закрепить брус к стене, следует учесть предполагаемые нагрузки на конструкцию и выбрать один из подходящих методов. Самых популярных способов два – монтаж на раствор алебастра/гипса либо с применением клея и шурупов/анкеров. Для конструкций, призванных выдерживать небольшой вес и нагрузки, выбирают вариант с гипсом, для большей надежности используют анкеры.

Как крепить брус к стене с помощью гипсового раствора:

• Выбрать шуруп нужного размера, обмотать его медной проволокой по всей длине и достаточно плотно.
• Проделать отверстие на бетонной поверхности, заполнить его раствором гипса, вставить шуруп с проволокой – все это нужно делать быстро, пока раствор не успел схватиться.
• Вывинтить шуруп по прошествии 7-10 минут – гипс к этому времени чуть подсохнет, но не затвердеет до конца.
• К моменту, когда раствор высохнет полностью, брус нужно приставить к стене, аккуратно закрепить шурупом.

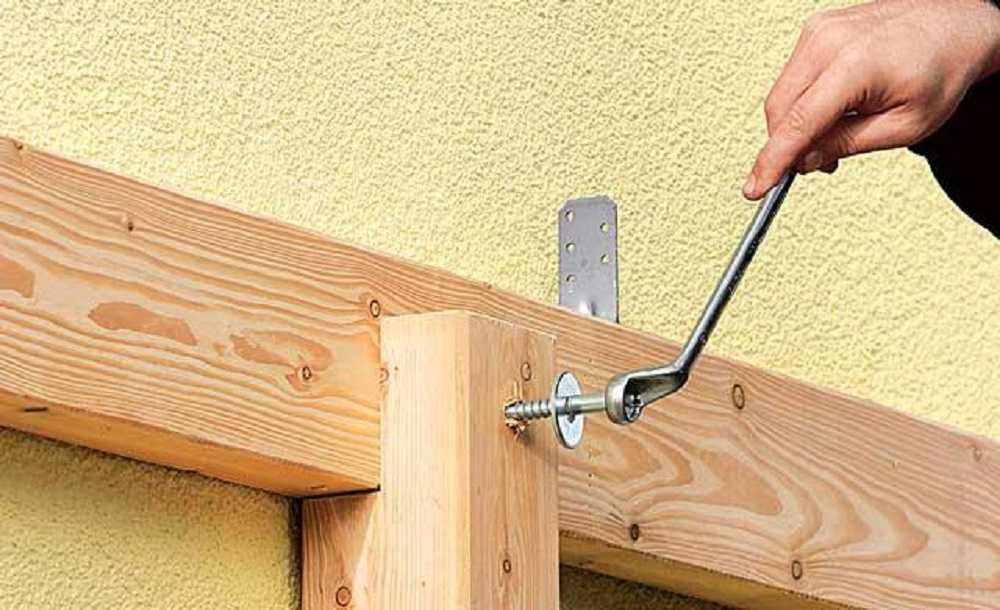

Крепление бруса к бетонной стене с помощью деревянной пробки и анкеров:

• Сначала нужно подобрать пробки нужного диаметра, пропитать их любым клеем, кроме водного (от него древесина может разбухнуть).
• Высверлить в бетоне отверстия диаметром 0.5-1 сантиметр сверлами из победита или с алмазным напылением. В процессе выполнения работу нужно периодически останавливать для охлаждения сверла в холодной воде (опускают на 3-5 секунд).
• В отверстия вбивают пробки молотком.
• После высыхания клея брус прикладывают к бетонному основанию, фиксируют шурупами, вставленными в пробки из дерева. Если использовать анкерные болты, крепеж получится более качественным.

Крепление бруса к бетону

Задумываясь о том, как прикрепить дерево к бетону, стоит рассмотреть виды крепежей. Подойдут даже обычные шпильки или дюбеля. Для плотного и прочного бетона выбирают нагеля или шпильки, для не очень надежного лучше брать дюбеля. Нагели – хороший выбор, но для работы с их шестигранной шляпкой понадобится специальный инструмент с головками нужного размера.

Правила выбора крепежа в соответствии с размерами:

1. Длина

   – подбирается так: в основание должно входить не меньше значения длины, находящейся в брусе (лучше в 2 раза больше). Если в брусе 10 сантиметров, в бетоне должно быть минимум 10, лучше 15-20 сантиметров. Тут стоит вспомнить, что к плитам перекрытия лучше не монтировать – конец крепежа может выглянуть из потолка соседей.

2. Наличие «шейки» у шпильки или дюбель-гвоздя

   – чтобы резьба начиналась не с шляпки, а ниже. Участок без резьбы позволит притянуть брус к основанию.

3. Диаметр

   – лишь бы не мало (выбирают из дюбелей, представленных нужной длины).

Нельзя экономить на крепежах – нужно следить, чтобы четко была нарезана резьба, металл был не перекаленным, прочным. Также допускается применять быстрофиксирующий анкер-гвоздь – стальной крепеж, который фиксируют в просверленное отверстие, но тут нет необходимости в заглушке (она уже есть, так как вокруг стержня создана металлическая оболочка, она расширяется при забивании гвоздя, который удерживает брус за счет распирающей силы).

Крепление регулируемых лаг

Общая технология крепления бруса к бетону:

• Сверление отверстий в бетоне в 2 этапа: диаметр сверла должен быть больше сечения шляпки, сверлят 5-10 сантиметров либо до средины толщины бруска, потом диаметром меньше размера винта на 1-2 миллиметра досверливают насквозь.
• Лаги кладут на место, прокладками выравнивают по уровню. Прокладки из одной стопки нужно скрепить одну с другой винтами/саморезами либо клеем. Стопки прокладок кладут на месте, проверяя ровность выставленных лаг.
• Далее закрепляют брус с одной стороны, а через выполненные в нем отверстия и прокладки отмечают места на бетоне.
• В отверстия вставляют крепеж, не забивая, а просто позволяя болтам удерживать прокладки.
• Брус отодвинуть, досверлить отверстие в бетоне до определенной глубины. При монтаже на дюбеля диаметр выбирают под дюбель/заглушки, если анкерами или шпильками – сверло должно быть сечения меньше шпильки на 1-2 миллиметра.
• Установка бруса, затяжка крепежа.

Так выглядит общая технология, в реальности же могут быть варианты: при необходимости поднять пол используют толстые прокладки, могут применяться отрезки доски в качестве столбиков.

Крепление бруса без сверления и крепежа

Крепление бруса без крепежа и сверления предполагает просто установку его на прокладки. Если же такой метод кажется недостаточно надежным, можно применить фиксацию бетоном. Замешивают полусухой раствор из цемента и песка марки М250 либо выше (на часть цемента берут 2.5-3 части песка), выкладывают кучками вдоль стен там, где будут смонтированы лаги.

Шаг выбирают в соответствии с толщиной бруса. Чем его сечение больше, тем реже требуется опора. Для бруса 5х5 сантиметров шаг должен быть 40-50 сантиметров, для 10х5 – шаг 60 сантиметров, под 15 сантиметров делают 80 шаг. Высота цемента должна быть выше уровня нижнего края бруса. Далее брус выкладывают на смесь, придавливают, ровняют, дают схватиться. Брус фиксируется и лаги получаются надежными.

Крепление уголками

Данный метод не очень правильный, но вполне рабочий и дает возможность не жертвовать высотой помещения. Брус крепят к бетону монтажными уголками, сделанными из качественной стали, с просверленными предварительно отверстиями. Уголки размещают по обеим сторонам бруса (допускается в шахматном порядке либо один напротив другого).

По линии крепят уголки к полу, потом брус по краям по уровню, далее выравнивают середину. Тут придется повозиться: скорее всего, придется придавливать или поднимать брус. После закрепления посредине промежуточные выставить проще (если брус не покрученный, а ровный). Выставив с одной стороны, уголки монтируют с другой, делая конструкцию устойчивой.

Применение специализированных клеев

Специализированные клея подходят для случаев, когда нужно прикрепить нетолстый брусок к бетонной стене или другой поверхности – вес деталей должен быть небольшим, нагрузки на конструкцию – тоже. Правильно подобранный клей хорошо зафиксирует любую конструкцию.

Какие виды клея подходят для фиксации бруса на бетон:

1. Строительный состав «Жидкие гвозди»

   — эффективный и недорогой материал в таких модификациях: «Экспресс», «Универсальный», «Для панелей», «Суперсильный», «Очень прочный». Универсальный тип станет лучшим выбором для стены при условии, что бетон обеспыленный и очищенный. Для работы при минусе выбирают клей с силой схватывания до 70 кг/м2.

2. Клей «Момент»

   — есть большой выбор, лучше брать самый надежный. Подойдет модификация «Эпоксилин» — состав двухкомпонентный. Состав после высыхания можно шлифовать, подвергать другим типам механической обработки.

3. Клей «Момент Столяр»

   — применяют для укладки напольных покрытий.

Монтажная пена

Подходит лишь состав повышенной прочности, применяется в монтаже подоконников, стеновых панелей, напольных покрытий.

Основные преимущества применения монтажной пены:

• Разумная стоимость.
• Высокий уровень прочности после полного высыхания вещества.
• Низкий уровень теплопроводности, что особенно важно при отделке стен и полов.
• Гидрофобность.
• Прекрасные звукоизоляционные свойства.
• Биологическая стойкость.
• Простое применение.

Из недостатков данного варианта монтажа можно указать длительный срок высыхания пены. В течение 5 минут нужно держать деталь в нужном положении, чтобы она не отошла от бетонной поверхности. Чтобы обеспечить оптимальный контакт поверхностей, которые склеиваются с пеной, их нужно немного намочить водой.

Подготовка поверхности – залог успеха

До начала работ очень важно правильно подготовить древесину и особенно бетонную поверхность. Обязательной подготовка является при фиксации бруса на бетон при помощи клеевых составов, монтажной пены. Чтобы обеспечить должное качество сцепления, брус и бетон должны быть обеспыленными, гладкими, обезжиренными.

Главная проблема тут – пористая структура бетона, что особенно ярко проявляется после обработки материала с применением алмазного бурения.

В таком случае клеящие составы сильно впитываются до момента, когда сцепление становится достаточно прочным и надежным. Для снижения количества пор в бетоне поверхность покрывают грунтовками глубокого проникновения: они впитываются в пористую структуру, застывая там и закрывая микропоры. Далее дерево клеят к бетону в строгом соответствии с инструкцией.

Если планируется применять соединение на крепежные элементы, можно не пропитывать бетон грунтовкой.

Крепеж с применением дюбелей

Дюбеля применяют для крепления мелких элементов и конструкций небольшого веса, на которые не будут воздействовать большие нагрузки.

Какие виды дюбелей используются в креплении:

• Дюбель-гвозди

  – готовые комплекты, включающие дюбель и забивной шуруп. Диаметр может быть 6-12 миллиметров, длина – 40-180 миллиметров, стоимость невысокая, монтаж простой. Изделия применяются для потолочных крепежей разнообразных конструкций.

• Дюбель отдельный

  – может быть разной длины, в него монтируют шестигранные шурупы или саморезы (в зависимости от длины, диаметра применяемых элементов). Лучший вариант – изделия из нейлона, пластичные и не способные трескаться даже при воздействии высоких нагрузок.

• Дюбеля-хомуты

  – надеваются/забиваются в просверленные отверстия, создавая надежное и простое крепление.

Вывод

Методов крепления бруса к бетону существует множество и для обеспечения качественного, надежного, долговечного сцепления нужно учитывать массу факторов. Применяют монтажную пену и клеевые составы, разные виды крепежей. Также допускается вообще не крепить брус в отдельных случаях, применяя в конструкции резиновые прокладки.

Перед применением клеящих составов и пены очень важно правильно подготовить бетонную поверхность, для механических крепежей готовить ничего не нужно – достаточно очистить от мусора и пыли.

Крепление к фундаменту | Советы по строительству

Крепление стен к фундаментам в малоэтажном строительстве

В малоэтажном строительстве используют фундаменты четырёх основных типов. Это плитные, ленточные, столбчатые и свайные фундаменты. По способу изготовления фундаменты подразделяются на бетонные и из кладки. Отдельную группу составляют фундаменты из стальных винтовых свай.

Чаще всего фундаменты для небольших домов изготавливаются на месте, путём заливки бетонного раствора в подготовленную опалубку. Иногда для создания плоского фундамента используются готовые бетонные плиты, а для возведения столбчатого и ленточного используется кладка из стенового камня.

Выбор типа, глубина заложения и конструкция фундамента зависят от качества грунта, климатических условий и особенностей архитектуры возводимого здания. Наш обзор касается способов крепления деревянных стен к фундаментам разного типа.

Фундаменты из бетона

Элементы крепления стен к фундаментам подразделяются на две группы. В первую группу входит крепёж, закладываемый в конструкцию до заливки бетонного раствора в опалубку. Во вторую группу попадают крепёжные элементы, монтируемые по готовому фундаменту.

От надёжности крепления опорного бруса (лежня) к фундаменту зависит прочность и устойчивость всего дома. В качестве крепёжных элементов используются фундаментные болты и шпильки, клиновые анкеры и анкерные болты. Разнообразие конструкций фундаментного крепежа (ГОСТ 24379.1-2012) обеспечивает надёжное крепление нижнего бруса при возведении зданий любой архитектуры.

В строительной практике одни крепёжные элементы монтируются на арматурную сетку фундамента до заливки бетона, другие устанавливаются после заливки.

Крепёж, устанавливаемый до заливки

Изогнутые болты

В малоэтажном строительстве часто используются изогнутые фундаментные болты. Верхняя сторона изогнутого болта оснащена резьбой. Нижняя часть представляет собой крюк с одним или двумя изгибами.

В идеале изогнутый болт крепится к арматуре плиты ещё до заливки бетона. Его располагают так, чтобы крюк заходил в арматурный каркас, после чего приваривают или привязывают. Поскольку фундаментные болты должны прошивать брус строго по продольной оси, их расположение относительно арматурной сетки задаётся ещё на стадии проектирования фундамента.

Чаще, однако, проект здания не содержит таких мелких подробностей. В этом случае сначала заливается бетон в опалубку, затем болты погружаются в бетонный раствор, выравниваются и оставляются до схватывания бетона.

И хотя зацепление крюков за арматуру при таком способе установки болтов обеспечить сложно, прочность крепления бруса всё равно оказывается достаточной — особенно если использованы болты с двумя изгибами.

Прямые болты и шпильки

Практика показывает, что при расположении крепежа с шагом в 50-100 см можно использовать не изогнутые, а прямые болты или шпильки. При этом глубина их погружения в бетон должна составлять не менее десяти диаметров стержня. К примеру, у болта диаметром 12 мм должно быть забетонировано не менее 120 мм его длины.

Обеспечить строго вертикальное положение болта или шпильки без предварительного крепления к арматурной сетке чрезвычайно сложно. Но если после отверждения бетона отклонение крепежа от вертикали не слишком велико, помогает простая подгонка. На верхнюю (свободную) часть крепёжного элемента надевается стальная труба, при помощи которой болт изгибается в нужном направлении.

Чтобы разметить отверстия на лежне, брус укладывают поверх выровненных болтов или шпилек, придерживают и простукивают киянкой — так, чтобы на нижней стороне бруса остались отпечатки. Каждый отпечаток — метка для сверления сквозного отверстия.

Крепёж, устанавливаемый после схватывания бетона

Клиновые анкеры

Использование клиновых анкеров упрощает крепление лежня к фундаменту, сокращает трудозатраты. Чтобы добиться полного совпадения, сначала сверлятся отверстия под анкеры в брусе; затем брус укладывается на место своего будущего расположения.

При помощи маркера, опущенного в отверстие бруса, на поверхности фундамента отмечаются точки размещения анкеров. В бетоне высверливаются колодцы, диаметр которых соответствует диаметру клиновых анкеров. После продувки колодцев (для освобождения от пыли) анкера занимают своё место. Посадка анкера в гнездо должна быть достаточно плотной!

Технически клиновой анкер представляет собой шпильку, концевая часть которой выполнена в виде расширяющегося книзу конуса и охвачена разомкнутым металлическим поясом (распорной втулкой).

Затяжка анкера, пропущенного сквозь брус и погружённого в колодец, вытягивает шпильку из колодца. Однако распорная втулка, плотно прижатая к стенкам, сопротивляется движению. Поднимаясь, конус расширяет втулку, что приводит к надёжному расклиниванию крепёжного изделия в толще бетона.

Анкерные болты

Устройство анкерного болта аналогично устройству клинового анкера, но распорная втулка здесь охватывает большую часть длины изделия. Благодаря защищённости резьбовой части анкерный болт можно вбивать в посадочное отверстие без риска повреждения резьбы. Большая протяжённость распорной втулки обеспечивает качественное закрепление изделия в бетоне.

Главное различие между клиновым анкером и анкерным болтом состоит в диаметре резьбовой части изделий одинакового размера. У анкерного клина диаметр резьбы больше, благодаря чему крепление получается более надёжным. Клиновые анкера дороже анкерных болтов.

Технология крепления бруса анкерными болтами и клиновыми анкерами идентична.

Химические анкеры

Наивысшая прочность крепления присуща так называемым химическим анкерам. По устройству химический анкер представляет собой шпильку с резьбой по всей длине, оснащённую либо не оснащённую втулкой, и специальный клеевой состав.

Отверстие, высверливаемое в бетоне под химический анкер, может быть выполнено в виде конуса с широким донцем и узким горлышком. Колодец заполняется клеем, в который погружается шпилька.

Использование химических анкеров оправдано при наличии пор, раковин или трещин в структуре фундаментного монолита. После окончательной полимеризации клевого состава химический анкер готов к креплению лежневого бруса.

Фундаменты из кладки

Ленточные и столбчатые фундаменты могут быть выполнены из кладки стеновым камнем. Крепление лежня к фундаменту из кладки осуществляется точно так же, как и к фундаменту из бетона.

Если крепёж закладывается при возведении фундамента, используются шпильки с анкерной плитой, помещаемой между рядами кладки. На практике вместо специальных шпилек с анкерной плитой могут использоваться шпильки с шайбой большого диаметра, а также изогнутые фундаментные болты.

Клиновые анкеры, отлично зарекомендовавшие себя в бетонных фундаментах, с успехом используются и в кладке из кирпича, бетонных блоков и других типов стенового камня. При необходимости используются химические анкеры.

Прижимные планки — частный случай крепления лежня

Чтобы не ослаблять опорный брус сверлением множества отверстий по его продольной оси, могут использоваться прижимные планки. В этом случае фундаментные болты или шпильки располагаются попарно — так, чтобы между ними помещался лежень. После укладки лежневого бруса на резьбовые части каждой пары болтов надевается жёсткая стальная планка, гайки затягиваются и контрятся.

Эффективность подобного крепления весьма высока, тем более что сохраняется возможность подтяжки гаек после естественной просадки древесины. Однако затраты времени, труда и материалов при таком способе крепления опорного бруса оказываются чересчур большими. При малоэтажном строительстве подобный способ крепления стен к фундаменту нерационален.

Столбчатые фундаменты требуют особого внимания

Крепление лежневого бруса к столбчатому фундаменту производится так же, как и к фундаменту плитному или ленточному — с той лишь разницей, что точек крепления в этом случае меньше. Следует помнить, что брус, опирающийся на столбчатый фундамент, должен иметь вдвое большее сечение, чем стеновой брус.

Кроме того, строители рекомендуют делать двойную обвязку столбчатого фундамента брусом — то есть укладывать лежневый брус в два слоя. С учётом этих рекомендаций нужно подбирать и фундаментные болты. Может оказаться, что болтов подходящего размера в свободной продаже нет. Помните, что лучше заказать изделия нужного вам размера, чем пытаться заменить их менее прочным крепежом.

Столбчатый фундамент с ростверком (железобетонной рамой, связывающей фундаментные столбы) при креплении лежневого бруса равнозначен ленточному фундаменту.

Фундамент из винтовых свай

Оголовки винтовых свай (свод правил СП 24.13330.2011) — как плоские, так и П-образные, из швеллера — снабжены отверстиями. Брус, уложенный на оголовки винтовых свай, крепится оцинкованными сантехническими шурупами с шестигранной головкой под гаечный ключ. Кроме того, соединения брусьев между собой дополнительно скрепляются перфорированными крепёжными уголками усиленного типа.

Нередко винтовые сваи обрезаются на одном уровне и обвязываются ростверком из стального швеллера или двутавра. В этом случае лежневый брус укладывается в профиль и крепится к нему либо шурупами сквозь просверленные в прокате отверстия, либо силовыми хомутами.

Правило двойной обвязки, действующее для столбчатых фундаментов, применяется и для фундаментов винтовых.

Дополнительные сведения

При строительстве дома перепад уровней разных сторон (углов) фундамента не должен превышать 3 мм. При необходимости выравнивание производится при помощи заливки цементной стяжки. Укладка и крепление бруса производится только после устранения неравномерностей в уровне фундамента!

Крепление нижней обвязки каркасного здания к бетонному фундаменту проводится аналогично креплению лежневого бруса. Американская технология строительства каркасного дома допускает выравнивание уровня обвязки при помощи деревянных клиньев, подбиваемых под лежневые доски. Образующиеся щели заполняются цементным раствором.

Рекомендации по креплению дерева к бетону

Бетон — не самый простой материал для работы, особенно если вы пытаетесь построить конструкцию (например, дом), в которой используются как бетон, так и изделия из дерева. К счастью, есть много способов перейти от бетонных полов и каркаса стен к деревянным и гипсокартонным. У большинства подрядчиков по каменной кладке есть свои фавориты, когда дело доходит до крепления дерева к бетону, но у новых членов бригады может и не быть. Ниже приводится анализ плюсов и минусов четырех универсальных крепежных элементов, наиболее часто используемых для крепления дерева к бетону.
Обрезать гвоздь

Гвозди

Самый простой способ — просто прибить дерево к бетону. Ниже показаны два распространенных варианта гвоздя: обрезанный гвоздь и бетонный гвоздь.

Срезанный ноготь имеет квадратную коническую форму с квадратным кончиком. Эти гвозди вбиваются в доску и бетон под ней, как прибивают деревянную доску к деревянному полу. Эти гвозди дешевы, хорошо держатся (при условии, что они проникают в бетон не менее чем на ¾ дюйма) и их чрезвычайно трудно вытащить.
Бетонный гвоздь

Бетонные гвозди имеют форму толстых обычных гвоздей. Вал окружен бороздками для улучшения удерживающей способности, а сталь закалена, чтобы не гнуться при ударе о бетон. Как и нарезанные ногти, они доступны по цене, очень хорошо держатся и их трудно удалить. Оба типа требуют прочного, точного молотка и имеют прочность на сдвиг от 500 до 600 фунтов.

Шурупы

Закаленные шурупы можно вкручивать в бетон, если предварительно просверлить отверстие надлежащего размера. Эти винты имеют широкий диапазон диаметров и длин хвостовика, а также несколько конструкций головок, в том числе крестообразную, шлицевую и шестигранную для тяжелых условий эксплуатации. Как правило, в комплект этих шурупов входит сверло по каменной кладке, размер которого соответствует диаметру шурупа.
Перекидные болты

Чтобы установить их, установите деревянную часть на место. Просверлите сквозное отверстие в древесине и в бетоне с помощью сверла по каменной кладке. Обычно это гораздо более легкая работа, чем забивание гвоздей вручную. Прочность на сдвиг также намного выше — примерно в два-четыре раза больше, в зависимости от диаметра и длины.

Рычажные болты

Из-за преобладания конструкций из бетонных блоков во многих работах используются крепежные детали для полых стен. Они устанавливаются путем сверления отверстия в блоке до тех пор, пока не будет достигнута пустота внутри блока. Затем два боковых крыла болта сжимаются и вставляются в отверстие. Когда они входят в пустоту блока, крылья снова расправляются и не могут быть вытащены из отверстия.

Эти болты также используются для подвешивания деревянных деталей (вместе со светильниками и карнизами для душевых занавесок) в местах между деревянными элементами каркаса внутри стен. Болты с рычажным механизмом прочнее гвоздей, их предел прочности на сдвиг составляет от 550 до 1700 фунтов, но они не такие прочные, как шурупы для бетона.
Стальной анкер

Анкеры для тяжелых условий эксплуатации

Когда крепежные детали используются для поддержки горизонтальных балок на вертикальных поверхностях, например, ригели, поддерживающие каркас настила со стороны бетонной стены, они должны быть прочными. Лучшим вариантом для этой работы является использование стальных анкеров и соответствующих шурупов.

Соответствующий винт с запаздыванием

Эти крепежные детали имеют предел прочности на сдвиг намного выше, чем другие варианты — в некоторых случаях до 7000 фунтов. Анкеры устанавливаются в предварительно просверленные в бетоне отверстия, соответствующие размеру используемого стягивающего шурупа. На упаковке анкера указан правильный размер винта.

Поскольку эти анкеры имеют относительно большой диаметр, стандартная дрель VSR с коронкой по бетону не подходит для этой работы. ½-дюймовая ударная дрель — гораздо лучший выбор. Эти инструменты превосходят обычные дрели, потому что они имеют ударную функцию, которая заставляет сверло совершать возвратно-поступательные движения во время вращения. Ударное действие помогает разрушить бетон на пути сверла, что облегчает высверливание лишнего бетона при креплении дерева к бетону.
Спиральная коронка по бетону и 7-дюймовая аккумуляторная дрель

Сверление отверстий в бетоне

Сверло по бетону и типичная дрель VSR — это все, что требуется для установки гвоздей и шурупов по бетону — и даже некоторых рычажных болтов малого диаметра. На упаковке крепежа будет указано, какой диаметр биты следует использовать для правильной работы крепежа.
Бур большого диаметра по камню и перфоратор ½ дюйма

Отверстия большого диаметра требуются для больших рычажных болтов и почти всех анкеров. Как правило, эти долота имеют твердосплавные наконечники для увеличения срока службы инструмента и приводятся в действие ударной дрелью для тяжелых условий эксплуатации. Этот инструмент поворачивает биту так же, как и другие дрели. Но у него также есть ударная функция, которая облегчает сверление бетона.

Самый быстрый и простой способ прикрепить большинство деревянных деталей к бетону — использовать пороховой пистолет. Чтобы использовать его, зарядите в ствол специальный орудийный гвоздь и орудийный снаряд калибра .22. Прижмите нос к заготовке, нажмите на спусковой крючок, и корпус вобьет крепеж прямо в бетон. Для установки крепежа не требуется предварительного сверления или сложных измерений и разметки — просто прижмите доску к бетону и выстрелите инструментом.

Ружейный гвоздь, снаряды и пороховое ружье

Это ружье стоит больше, чем приличная дрель (на целых 200 долларов больше), но с ним легко справиться с большинством работ. Прежде чем браться за этот инструмент, внимательно прочтите руководство оператора. Это гарантирует, что вы используете правильное количество порошка и застежки нужного размера. Всегда надевайте защитные очки и наушники при использовании порохового пистолета.

С помощью подходящих инструментов и крепежных деталей легко крепить дерево к бетону при строительстве дома.

Остались вопросы по вашему проекту?

• Вопрос*
• У вас есть фотография проекта, которой вы хотели бы поделиться с нами?

  Перетащите файлы сюда или

  Допустимые типы файлов: jpeg, jpg, gif, png, pdf, макс. размер файла: 50 МБ.

  Допустимые форматы: jpeg, jpg, gif, png, pdf0060

  • Примечание. Некоторые вопросы будут опубликованы анонимно, а ответы на них будут опубликованы в конце статьи, чтобы поделиться ими с другими читателями.

  Как выбрать и использовать крепеж для бетона, шурупы для кладки (сделай сам)

  Обновлено: 29 марта 2023 г.

  Современные решения для крепления дерева и металла к бетону

  Следующий проект›

  Семейный мастер на все руки

  Решите проблемы с креплением бетона с помощью наших любимых анкеров для бетона. Мы покажем вам, как устанавливать легкие, средние и тяжелые крепежные детали. Из этой группы вы можете выбрать тот, который лучше всего решает вашу проблему с креплением.

  By the DIY experts of The Family Handyman Magazine

  Time

  A full day

  Complexity

  Beginner

  Cost

  Less than $20

  Overview: Типы креплений и способы крепления на бетонных стенах

  Фото A: Легкие

  Подходит для настенных подвесов весом до 50 фунтов

  Фото B: Для средних нагрузок

  Подходит для настенных подвесов весом до 200 фунтов lb.

  Фото C: Heavy-duty

  Подходит для конструкционных целей и обладает высокой прочностью.

  На рубеже прошлого века у домовладельца (или плотника, если на то пошло) не было большого выбора крепежа для соединения дерева или металла с бетоном. Обычным решением был закаленный гвоздь или деревянная пробка с шурупом, вбитым в центр. Теперь, на рубеже в этом веке мы находим больше решений, чем нужно типичному домовладельцу. В этой статье мы покажем вам наш любимый крепеж для бетона, который решит большинство проблем с креплением бетона, с которыми вы, вероятно, столкнетесь. Мы разделили крепеж на легкие, средние и тяжелые, но имейте в виду, что здесь нет жестких границ. Некоторые бетонные крепления, рассчитанные на легкие нагрузки, могут сойти за средние и так далее. Кроме того, некоторые крепежные детали для тяжелых условий эксплуатации имеют более тонкую и короткую форму для более легких применений.

  Возьмите перфоратор

  Для всех показанных здесь креплений требуется направляющее отверстие, в которое можно вставить крепеж или анкер. Лучший способ просверлить отверстие в бетоне, бетонных блоках, строительном растворе и кирпиче — использовать перфоратор. Стандартная дрель хорошо справится с мягким кирпичом и раствором, но она только расстроит вас и выжжет биты в более твердых материалах. НЕ СЖИГАЙТЕ ВАШ ЛЮБИМЫЙ 3/8-IN. СВЕРЛИТЬ. Если у вас нет перфоратора, одолжите, арендуйте или купите его. У большинства перфораторов есть переключатель или муфта, так что вы можете переключаться с ударного сверления на обычное сверление. Вы найдете для него множество других применений. Знаете ли вы, что вы также можете использовать забор из шлакоблока вместо бетонного блока?

  Light-Duty: Пластиковые анкеры

  Фото 1: Просверлите и вставьте пластиковые анкеры

  Сначала разметьте и просверлите все отверстия, вставьте пластиковые анкеры, затем закрепите кронштейн винтами.

  Фото 1A: Крупный план пластиковых анкеров

  Купите винты соответствующего размера для анкеров.

  Это застежки, которые вы будете покупать и использовать чаще всего. Они отлично подходят для крепления кронштейнов полок, вешалок для полотенец, кронштейнов для граблей и лопат, душевых дверей, фиксаторов труб и кабелепроводов, а также большинства других предметов весом менее 50 фунтов. Для них требуется пилотное отверстие, по крайней мере, такое же глубокое, как и винт (имейте в виду толщину материала, который вы крепите). На каждой упаковке указан размер отверстия и размер винта (№ 4–12), которые подходят лучше всего.

  Наилучшее применение:
  Бетон, бетонные блоки, раствор, кирпич, плитка и камень.

  Как использовать:
  Просверлите направляющее отверстие в нужном месте с помощью перфоратора и сверла по камню на глубину, на которую сможет проникнуть ваш шуруп. Вставьте пластиковый анкер в отверстие. Он должен плотно прилегать, но легко вбиваться молотком. Если отверстие становится немного большим, используйте больший винт, чтобы прижать пластик к стенкам отверстия.

  Недостатки:
  Если бетон мягкий или рассыпчатый, пластиковый анкер может вырваться и провернуться при повороте винта. Чтобы решить эту проблему, разрежьте дополнительный анкер на продольные полосы с помощью канцелярского ножа и (с вывернутым винтом) забейте полосы вдоль существующего анкера.

  Легкая конструкция: Анкеры из мягкого металла

  Фото 2. Просверлите и вставьте металлический экран

  Вставьте анкер металлического экрана в отверстие, затем вверните винт через хомут в экран.

  Фото 2A: Крупный план металлических анкеров для экранов

  Анкеры для экранов из мягкого металла имеют большие размеры, чем пластиковые анкеры.

  Эти анкеры были основой в течение многих лет, особенно до того, как были разработаны пластиковые анкеры. Они по-прежнему хорошо работают сегодня и особенно хороши в более мягких материалах, таких как кирпич и строительный раствор, которые не могут выдержать нагрузку от тяжелых анкеров.

  Наилучшее применение:
  Бетон, бетонные блоки, раствор, кирпич, плитка и камень.

  Способ применения:
  Используйте так же, как и пластиковый анкер. Просверлите правильное направляющее отверстие (см. инструкции на упаковке), вставьте экран в отверстие и привинтите деревянную или металлическую деталь к стене.

  Недостатки:
  Иногда анкеры из мягкого металла могут сорваться, особенно при больших диаметрах и при слишком сильном крутящем моменте с помощью гаечного ключа. Неисправность крепления трудно исправить. Если застежка разболталась в отверстии, снимите ее. Отрежьте полоски проволочного припоя и вставьте их рядом с анкером, вбивая его обратно в отверстие. Дополнительная толщина проволоки поможет экрану захватить отверстие, когда вы будете затягивать винт.

  Анкеры для легкой нагрузки: Анкеры с молотком

  Фото 3: Забейте анкер и штифт

  Резкими ударами молотка забейте штифт на закрепке молотком. Крепеж проскользнет в отверстие и расширится сзади, чтобы вклиниться в бетон.

  Фото 3A: Крупный план анкера с молотком

  Штифт соответствующего размера поставляется с анкером.

  Лучшая особенность забивных анкеров заключается в том, что их можно быстро установить. У вас нет гаек и шайб, с которыми можно было бы возиться; просто просверлите отверстие нужной глубины и забейте его. Они отлично подходят для подвешивания 3/4 дюйма. обшивочные полосы и металлические скобы и ремни.

  Наилучшее применение:
  Бетон, бетонные блоки, раствор и кирпич.

  Как использовать:
  Держите дерево или другой материал на месте и просверлите его в бетоне на нужную глубину. Вставьте анкер (Фото 3). Чтобы закончить работу, ударьте молотком по выступающему штифту и вбейте его внутрь.

  Недостатки:
  После того, как вы закрепите крепежные детали, установленные с помощью молотка, нет простого способа удалить их, не разрушив материал или крепеж. Если застежка ослабла, оставьте ее на месте и просверлите еще одно отверстие. Не используйте крепежные детали с молотком в рассыпчатом бетоне или растворе. Вместо этого используйте пластиковый анкер.

  Средний режим работы: Анкеры-втулки

  Фото 4. Вставьте втулку в предварительно просверленное отверстие

  Закрепите поручни и кронштейны перил на мягкой кладке, такой как кирпич и бетонный блок, с помощью анкеров-втулок. Вставьте втулку в предварительно просверленные отверстия и затяните.

  Фото 4A: Крупный план бетонных анкеров-втулок

  Втулки-анкеры имеют либо головку винта (Фото 4), либо головку болта.

  Эти анкерные болты для бетона или анкерные болты для дерева доступны в нескольких размерах и выдерживают нагрузку до 200 фунтов. Втулки зажимают стороны предварительно просверленного отверстия и затягиваются по мере затягивания винта или болта.

  Наилучшее применение:
  Бетон, бетонные блоки, раствор и кирпич.

  Как использовать:
  Сначала просверлите пилотное отверстие соответствующего размера (3/8 дюйма, 1/2 дюйма и т. д.) в дереве или металле и в бетоне. Вставьте анкер для бетонной втулки в отверстие. Крепко держите объект, который вы крепите, к стене, потому что анкер будет притягивать его лишь немного сильнее, когда вы затягиваете винт или гайку. Затяните застежку, пока она не станет надежной.

  Недостатки:
  Если вы перетянете гайку, крепежный элемент сломается или разрушит бетон вокруг отверстия. Если эта застежка не сработает, вам нужно будет просверлить еще одно отверстие на расстоянии нескольких дюймов и повторить попытку.

  Средний режим работы: Шурупы по бетону

  Фото 5: Комбинированный инструмент с отверткой и битой по бетону

  Специальная насадка и втулка в сборе позволяют быстро сверлить отверстия и заворачивать шурупы. Покупайте их в хорошо укомплектованных домашних центрах и хозяйственных магазинах.

  Фото 6: Вверните закаленный винт

  Предварительно просверлите отверстие для винта нужного размера на нужную глубину и вверните специальный закаленный винт с помощью электрической отвертки или дрели.

  Фото 6A: крупный план шурупа по бетону

  Используйте шестигранную отвертку (фото 6) для установки этих специальных закаленных шурупов.

  Использование шурупов для бетона — самый быстрый способ крепления планок обрешетки, окон и дверей, зажимов для труб и электрических коробок. Просверлите направляющее отверстие специального размера (точный размер сверла см. на упаковке) и вбейте в бетон сверхтвердую большую резьбу шурупа с помощью отвертки. Купить 3/16 дюйма. диам. винты для более легких нагрузок и 1/4-дюйм. диам. винты для тяжелых работ. Прелесть этой застежки в том, что если деталь нужно снять, вы можете просто выкрутить винт. Они доступны с головками с шестигранной головкой или с крестообразным шлицем.

  Лучшее применение:
  Бетон и бетонные блоки.

  Способ применения:
  Используйте специальную насадку в перфораторе, чтобы просверлить пилотное отверстие в заготовке (если это дерево) прямо в бетоне. Закрутите винт с помощью отвертки с электроприводом. Шестигранные головки легче забивать, но после затягивания головки будут немного выступать над поверхностью.

  Недостатки:
  Не подходит для рассыпчатого бетона или раствора. Держите под рукой несколько дополнительных наконечников для отверток; винты настолько твердые, что кончики винтов часто ломаются.

  Heavy Duty: Втулочные анкеры

  Фото 7. Вставьте анкер в предварительно просверленное отверстие

  Сверло 1/2 дюйма. отверстия, вставьте анкеры и затяните гайки, чтобы прикрепить ригельную доску 2×6 к бетонному блоку.

  Фото 7A: крупный план анкерной втулки

  Большой родственник уменьшенной версии, показанной выше. Не перетягивайте.

  Эти анкеры большого диаметра 3/8 дюйма. до 1/2 дюйма. диам. Версии идеально подходят для анкеровки тяжелых, несущих элементов каркаса, таких как доски палубной буксы.

  Лучшее применение:
  Бетон и бетонные блоки.

  Как использовать:
  Просверлите дерево и бетон с помощью сверла по камню и перфоратора. Используйте ограничитель глубины, чтобы получить правильную глубину, а затем выдуйте пыль из отверстия с помощью мочалки для индейки (не используйте дыхание, потому что пыль будет сдуваться обратно вам в лицо). Вставьте анкер в отверстие и затяните гайку и шайбу, чтобы задняя сторона крепежа прижалась к бетону. Не перетягивайте. Попытайтесь ввести анкер в твердую часть бетонного блока для дополнительной безопасности и прочности.

  Недостатки:
  Чрезмерная затяжка может привести к их разрыву. Используйте ручной гаечный ключ в качестве розетки и затяните их. Не затягивайте их, как гайку на автомобильном колесе. Если застежка не сработает, просверлите еще одно отверстие на расстоянии нескольких дюймов.

  Heavy Duty: Клиновые анкеры

  Фото 8. Отверстие и резьба в анкере

  отверстие в древесине и в бетоне для крепления деревянных плит к бетонному полу. Если у вас есть несколько отверстий такого размера, которые нужно просверлить, воспользуйтесь арендованной дрелью и приберегите свои для средних и легких пилотных отверстий.

  Фото 8A: Клиновой анкер крупным планом

  Клиновые анкеры прочны и долговечны.

  Очень прочные анкеры для крепления элементов каркаса к монолитному бетону. Они бывают разной длины и от 1/4 дюйма до 1 дюйма в диаметре.

  Наилучшее применение:
  Бетон и камень.

  Способ применения:
  Просверлите отверстие размером с анкер в дереве и бетоне. Наверните гайку на несколько оборотов и вбейте ее молотком. Убедитесь, что шайба на месте, и затяните гайку гаечным ключом.

  Недостатки:
  Постоянные. Как только они войдут, вы не сможете их вытащить.

  Необходимые инструменты для этого проекта

  Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

  • 4-in-1 отвертка
  • ДРУГИ/Драйвер-Дсловие
  • Молоток
  • Стучение для молотка
  • Защита слуха
  • Gefore Glasses
  • DRENCH SET

  991447 DRICIL DRILL DRENLILL DRENLILL DRENLILL DRENLILL.
