Хороший анкер для бетона: Как выбрать анкер для бетона и какой лучше: виды, размеры, как выбрать

устройство, виды, какой выбрать и монтаж

Читайте в статье:

• Что такое анкер для бетона
• Виды анкеров для бетона
  • Распорные
  • Забивные
  • Рамные
  • Саморезы по бетону
  • Анкера клиновые
  • Разжимные
  • Химические анкеры для бетона
• Вес, размеры и характеристики
• Важные параметры для выбора
• Монтаж анкера в бетон
  • Сверление
  • Монтаж анкера с гайкой
  • Монтаж химического анкера
• Популярные бренды
  • Химические анкеры Superbond
  • Анкеры Hilti
  • Отечественные марки

Анкера для бетона – это специальные крепежные изделия. С их помощью на стену можно повесить полку или шкаф и не бояться, что они упадут. Анкера используют там, где нельзя применить саморезы или гвозди. Для того, чтобы выбрать подходящий вид анкера, сначала нужно разобраться в многообразии металлических креплений для бетона. Этим мы и займемся в нашей статье.

Слово «анкер» переводится как «якорь» и имеет похожий принцип действия. С помощью специальных выступов анкерный болт так крепко цепляется за стенки отверстия, что его уже невозможно вырвать.

Что такое анкер для бетона

Внешне анкер похож на болт, но имеет расширяющуюся нижнюю часть. На фото можно увидеть основные типы крепежей. Среди них есть те, которые считаются универсальными. Их используют чаще всего. А есть такие анкеры, которые подходят только для особых случаев.

Анкерные крепления настолько прочно соединяют конструкции друг с другом, что их используют при строительстве многоэтажных домов и даже при бурении нефтяных скважин.

А для домашнего ремонта или строительства подойдут крепежи универсального назначения. На изделиях этого типа мы остановимся более подробно.

Несущая функция бетонных метизов наверняка известна всем. Если нет, то вот примеры, что можно сделать с помощью анкерных креплений:

• укрепить натяжные потолки или потолки типа «Армстронг»;
• установить люстры и светильники;
• сделать крепежи для навесной мебели и техники;
• поставить окна, двери, металлические ворота.

Интересная информация: самый маленький анкер (длиной 18 мм) способен выдержать вес до 800 кг. Сразу возникает вопрос, как такой маленький болт может выдерживать такие большие нагрузки?

Секрет надежности крепления кроется в продуманной конструкции анкерных болтов. Сила трения, упор в поверхность отверстия выступающих распорных элементов, фиксация специальным клеем – вот основа надежности анкерного крепления.

Чтобы не запутаться в многообразии метизов, разберемся, какие разновидности крепежей существуют и как пользоваться каждым из них.

Виды анкеров для бетона

Вообще, насчитывается порядка десятка видов анкерных крепежей. И каждый из них приспособлен под определенную задачу. Какие-то болты подходят только для установки в плотные материалы, а какие-то устанавливаются в пористый газобетон. И, как мы уже говорили, есть универсальные, так сказать, многозадачные изделия.

Из чего же состоит стандартный универсальный анкерный болт по бетону:

• Первый элемент – это Шпилька (или болт). Это самая прочная часть конструкции. С одной стороны может быть головка болта (шестигранная или со шлицей). Если это шпилька, то она снабжена резьбой для накручивания гайки. Нижняя часть болта выглядит как расширенный книзу конус. Для чего нужен конус, увидим далее, при разборе процесса монтажа.
• Втулка (ее еще называют гильза или рубашка). Это тоже важная часть, потому что именно она обеспечивает сцепление с поверхностью бетонного основания. Чтобы втулка не треснула, ее делают без сварочных швов из цельного куска металла. С нижнего края она имеет прорези в виде лепестков.

Чтобы не ошибиться с диаметром просверленного отверстия, обратите внимание на маркировку метизов. Например, обозначения анкера по бетону М10 12х100 расшифровывается так: М10 – это диаметр самого болта, а 12 – это размер сверла, которое нужно использовать. 100 – обозначает длину шпильки.

А теперь самое интересное. Чтобы представить принцип работы анкера, рассмотрим пример установки универсального крепежа:

1. Сначала нужно просверлить отверстие и зафиксировать в нем анкер. Чаще его просто аккуратно забивают молотком или киянкой.
2. Затем на выступающий конец начинают накручивать гайку. С этого момента вступает в работу тот самый конус на конце болта. Гайка начинает тянуть шпильку, и конусный конец начинает двигаться внутрь гильзы и раздвигать лепестки наружу.
3. Раскрывшиеся лепестки практически врезаются в стенки просверленного отверстия, что создает прочную якорную фиксацию.

Распорные

Название говорит о том, что конструкция имеет распорные элементы. Здесь распорным элементом является тот самый конус на конце болта, который раскрывает лепестки втулки. В некоторых случаях конус может быть даже двойной.

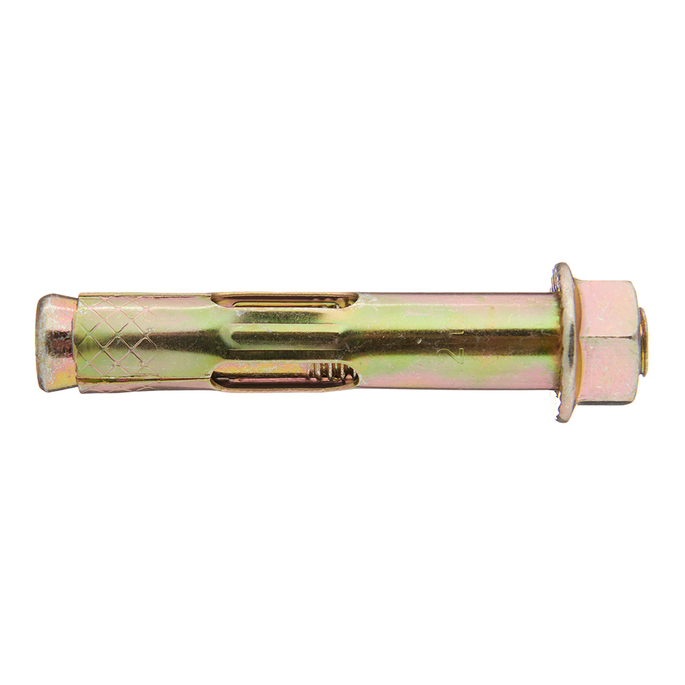

На фотографии ниже мы видим обычный распорный анкер с одинарным конусом, который приводится в действие фланцевой гайкой.

Распорный вид крепежа используют для установки в стенах, сделанных из следующих материалов:

• полнотелый кирпич;
• плотный бетон;
• натуральный камень.

Большую роль играет материал, из которого изготовлено крепление. Если метиз сделан из качественных материалов, то он способен выдерживать большие нагрузки.

Забивные

На первый взгляд, этот вариант выглядит очень просто, и даже его цена очень символична. Популярный латунный тип имеет вид цилиндра с надрезами по одному краю. Но, вспомним фразу: «Все гениальное просто!». Простой тип крепежа считается одним из самых надежных. Его используют даже в тех случаях, когда нужно закрепить предметы критически большой массы.

Как работает этот простой механизм? Внутри цилиндра находится клин. При забивании установочным инструментом, клин раскрывает лепестки цилиндра, и они прочно фиксируют анкер внутри бетона.

Кстати, расклинивание создает давление внутри основания, в которое устанавливается анкер. Поэтому забивной крепеж следует использовать только в плотных сортах бетона, в кирпичной кладке и природном камне.

Для получения прочного сцепления, рекомендуется сначала расклинить втулку путем сбивания внутреннего клина установочным инструментом, а уже потом вкручивать болт.

Забивные метизы делают из разных материалов. Для навеса особо массивных конструкций используют стальные оцинкованные аналоги. А для подвешивания легких конструкций в пористый бетон вбивают пластмассовые дюбельные втулки. В этом случае вместо болтов используют шурупы.

В магазинах мы можем увидеть цилиндры, которые имеют рифленую поверхность с насечками и просто гладкую. В чем разница этих крепежей?

Рифленая поверхность создает повышенную силу трения и сцепление с материалом стены. Поэтому, такие крепления используют для установки габаритных тяжелых предметов.

Гладкие цилиндры пригодны для навешивания более легкой мебели и техники.

Забивные механизмы имею еще одну особенность. Они практически не поддаются демонтажу. Поэтому, их используют для крепления антивандальных конструкций. Для кого-то эта характеристика может быть существенным минусом при выборе подходящего типа крепежа.

К типу забивных крепежей можно также отнести анкерные дюбели для бетона и потолочные анкеры.

Рамные

Рамный анкер называется так, потому что с его помощью устанавливают рамы окон и дверей. Самым популярным среди рамных крепежных изделий является
распорный анкер. Его используют для установки в плотный бетон и кирпич.

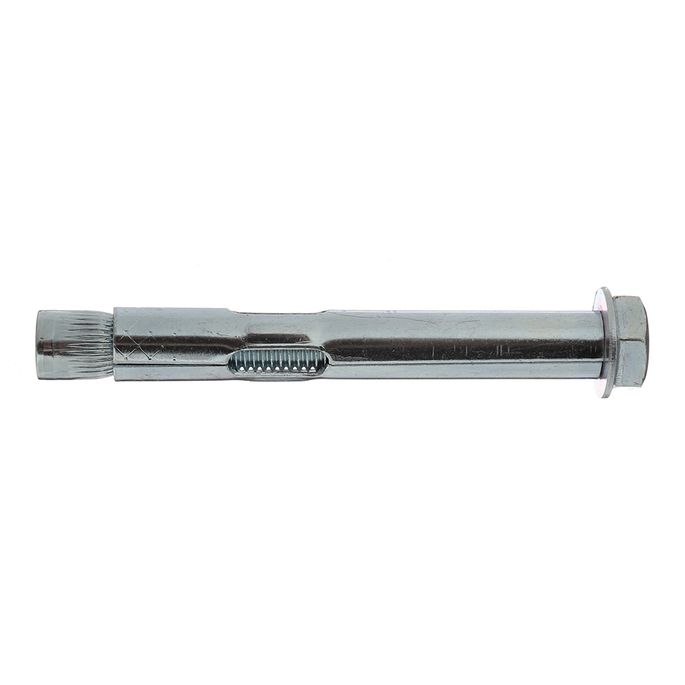

Классическая конструкция анкерного крепления нам уже знакома. Отличием рамного анкера является то, что внутри втулки расположен винт со шляпкой. Его можно закрутить отверткой или шуруповертом. А вот функцию распорки здесь играет конусная гайка. Когда винт вкручивается, она поднимается вверх по резьбе и расклинивает лопасти втулки.

Чтобы во время монтажа конструкция не прокручивалась, на верхней части втулки предусмотрены специальные упоры.

Иногда, для крепления конструкций большой массы, используют болты с 2 зонами расклинивания.

Саморезы по бетону

Эти метизы не похожи на анкеры. Скорее они выглядят как обычные саморезы. Но, благодаря особой ширине резьбы, их с успехом используют при креплении легковесных предметов на бетонном основании. Это может быть монтаж временных конструкций, необходимых при проведении ремонта. Легкие предметы интерьера тоже можно подвесить на бетонные саморезы.

Могут возникнуть сомнения на счет прочности крепления с помощью саморезов. Но резьба (особенно когда она неравномерная и с продольными насечками) хорошо сцепляется с бетоном и такой шуруп невозможно вырвать.

Обратите внимание, что иногда такой саморез можно вкрутить сразу в стену с помощью отвертки. Этот способ подходит для пористых сортов бетона. А вот в плотном бетоне придется предварительно просверлить отверстие и уже потом вкрутить крепеж.

Анкера клиновые

Клиновой анкер можно назвать лидером среди металлических крепежей. Этот болт выдерживает огромные нагрузки и прочно крепит крупные и тяжелые конструкции к бетонному и каменному основанию.

Чтобы можно было представить степень надежности крепления, приведем примеры вариантов использования этого анкера:

• установка лифтов и подъемников;
• навешивание промышленных стеллажных систем;
• монтаж строительных колонн и опор;
• укрепление материалов фасадов зданий и витражного остекления.

Этот тип крепежа выдерживает нагрузки в сейсмически активных зонах, имеет устойчивость к срезу и вырыву, благодаря качеству стали и продуманной конструкции.

После перечисленных характеристик трудно усомниться в качестве и надежности этого крепежа. Рассмотрим поближе строение клинового крепежа. Его называют так же анкер-шпилька.

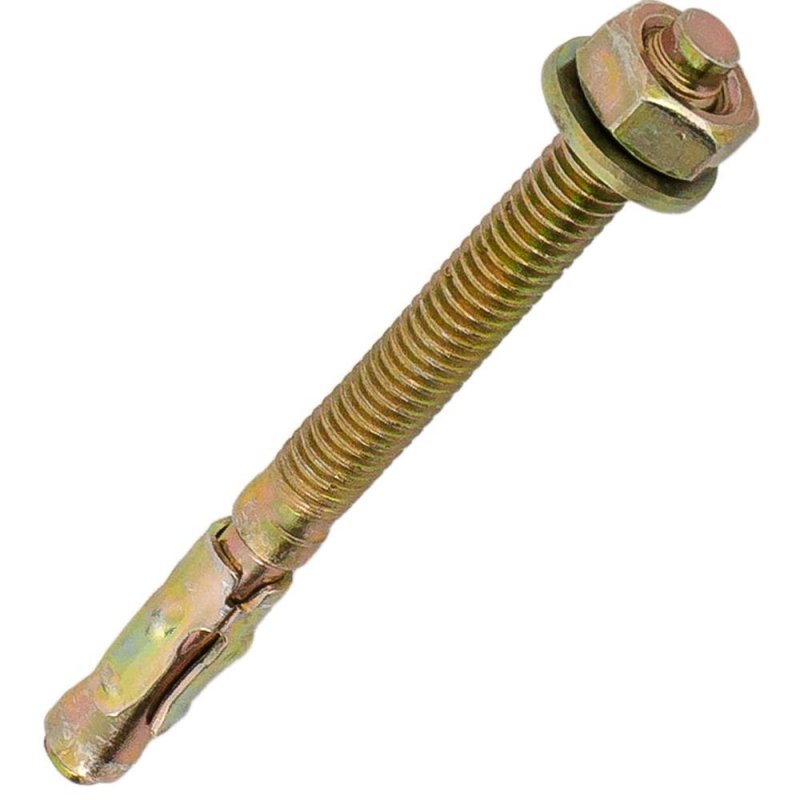

На фотографии видно, что конструкция состоит из стержня с резьбой. С одной стороны стержня расположен конусовидный хвостовик, а с другой накручивается гайка. Распорная головка опоясывает нижнюю часть шпильки и состоит из лепестков.

Принцип действия механизма прост: при закручивании гайки, конус распирает лепестки муфты, и они плотно сцепляются с материалом отверстия.

Клиновые анкера не подлежат демонтажу. Поэтому, если есть намерение последующей разборки конструкции, сделайте так: при монтаже просверлите отверстие длиннее размера шпильки, и после демонтажа забейте стержень полностью в стену.

Разжимные

Этот уникальный тип крепления также называют анкер бабочка. Это настоящая палочка-выручалочка в случаях, когда нужно повесить карнизы, настенные светильники и другие легковесные конструкции в полые бетонные и кирпичные блоки.

Особенность этого крепления состоит в том, что на внешней гильзе он имеет  прорези. При закручивании болта они сгибаются и складываются в «юбку».

После установки получается прочное крепление. С внешней стороны в бетон врезаются шипы, которые находятся на головке гильзы. Они не позволяют прокручиваться конструкции и дают дополнительную прочность. С обратной стороны к стене плотно прижимаются лепестки раскрывшейся юбки.

Химические анкеры для бетона

Если сказать образно, этот супер клей позволяет буквально вклеить в стену железную арматуру. Поэтому самым важным компонентом в химическом крепеже является сверхпрочный клеевой состав.

Как выглядит и из чего состоит химический анкер можно увидеть на следующей фотографии.

Мы видим, что химические анкеры идут комплектами, в состав которых входят:

• Клеевой компонент. Он может быть в двухфазном дозаторе или в одноразовых ампулах.
• Втулка из оцинкованной стали с резьбой внутри.
• Стержень, который имеет внешнюю резьбу и вкручивается в зафиксированную втулку.

Есть и другие комплектации. Например, крепежный элемент может состоять только из болта с резьбой, на который накручивается гайка.

Стоит отметить, что хоть химический крепеж и относится к самым прочным, но одновременно он является и самым дорогим. Поэтому, если нужно повесить на стену простую полку, не стоит переплачивать.

И, раз уж упомянули вначале о вклеивании арматуры в стену, то, наверное, стоит пояснить. Химическими анкерами для арматуры в бетоне чаще пользуются в строительстве, когда необходимо вклеить металлические стержни для установки закладных деталей. Клей для арматуры с бетоном обладает таким уникальным составом, что возможно его применение даже во влажной среде и при контакте с водой.

Вес, размеры и характеристики

Как наверное многие замечали, обычно метизы принято складывать в коробки и наклеивать на них какую-то информацию. Так вот, эти этикетки, кроме номеров партии, информации о сертификатах и производителях, содержат так же маркировку металлических изделий. Это полезная информация. Давайте разберемся в ее значении.

Анкера по бетону имеют буквенно-цифровое обозначение. Например: М12х250 или М8х50. Что обозначают эти шифры? Буква М показывает, что болт или шпилька имеет метрическую резьбу. Первая цифра после буквы – это диаметр, а вторая – длина болта в миллиметрах.

И еще немного технической информации. Она поможет вам понять, по какому принципу классифицируют металлические виды анкерных болтов по бетону.

Главные характеристики метизов:

• Вес. Это значение зависит от материала, размера и конструкции метиза. Самые легкие – это забивные элементы. Их вес может быть всего 4 г. Самые большие клиновые болты могут достигать веса 738 г.
• Диаметр сечения винта. Все разнообразие крепежей можно поделить на малые (диаметром до 8 мм), средние (диаметром от 8 до 12 мм) и большие (диаметр от 12 мм до 30 мм).
• Длина стержня. На каждое значение диаметра винта обычно предоставляется выбор из 4-5 вариантов разной длины стержня. Максимальная длина больших анкеров может достигать 220 мм, а минимальная – 40 мм для изделий малых диаметров.

Крепежи на химической основе тоже имеют свою классификацию. Главными размерами являются диаметр и длина капсулы. Самые маленькие ампулы имеют диаметр 10 мм. Максимальное значение диаметра капсулы достигает 42 мм. Длина варьируется в пределах 80-360 мм.

Еще одна характеристика, которая отличает крепежи друг от друга, имеет больше прикладное значение. Это относится к форме оголовья болтов:

• С помощью крючка или кольца можно устанавливать навесные конструкции.
• Окончание в виде буквы «Г» позволяет навешивать съемные предметы.
• Крепление анкерами к бетону накручивающейся гайкой с шайбой дает плотное и прочное прилегание конструкции к стене.

Далее представлены таблицы, в которых можно найти размеры анкерных болтов  и  их весовые характеристики.

Важные параметры для выбора

Итак, можно подвести итог и определить, какой анкер для бетона лучше и какие характеристики метизов важны для получения качественного результата.

Диаметр, длина и состав металла – вот главные качества анкеров для бетона. При этом не забывайте, что вариант крепежного изделия выбирают, зная качество бетонной стены и тяжесть устанавливаемого предмета. Чем толще и длиннее болт – тем большую нагрузку он способен выдержать.

Обязательное требование ко всем метизам, которые используют для бетона — это антикоррозийное покрытие. Оно защищает металл от агрессивной щелочной среды бетонного состава и воздействия влаги. Наиболее качественные метизы, которые прослужат столетие, делают из нержавеющей стали с цинковым покрытием. Чтобы не купить подделку, лучше брать изделия известных производителей.

Монтаж анкера в бетон

Если для вкручивания самореза можно воспользоваться простой отверткой, то для установки анкера в бетон нам потребуется подготовить инструменты и расходные материалы.

Вот перечень инструментов, нужных для работы:

• Перфоратор (или дрель с функцией перфоратора).
• Сверла по бетону.
• Молоток и киянка.
• Гаечные ключи, плоскогубцы.
• Пылесос (резиновая груша или строительный шприц для продувки отверстий).
• Инструменты для нанесения разметки.

Сверление

Установка крепежа любого типа всегда начинается с разметки и сверления. Отметьте место установки. Учтите, что расстояние от края стены должно как минимум в 2,5 раза превышать длину болта.

Чтобы просверлить отверстие подходящего диаметра, сначала изучите маркировку метиза. Втулка должна входить в зазор с некоторым усилием, так, чтобы ощущалось трение. Длина отверстия должна быть равна длине гильзы. Для удобства, сделайте цветную метку на сверле.

Важный момент в подготовке к монтажу – освобождение засверленного зазора от пыли и частиц бетона. Это можно сделать пылесосом, в крайнем случае, резиновой грушей. Если не получается или нет возможности полностью прочистить отверстие — просто сделайте его на пару сантиметров длиннее.

Монтаж анкера с гайкой

Рассмотрим универсальный способ установки, который можно применять для похожих типов крепежа. Изучите следующую схему и, попрактиковавшись, поймете принцип установки анкеров для бетона.

Последовательность действий:

1. Возьмите анкер и киянкой забейте его в отверстие так, чтобы край гильзы оказался заподлицо со стеной.
2. Снимите гайку и установите на шпильку тот элемент, который будет держать подвешиваемую конструкцию. К примеру, пусть это будет металлический уголок.
3. Установите гайку и начните ее закручивать. Обратите внимание, что закручивать нужно до тех пор, пока это возможно.

Если по каким-то причинам возникают опасения растрескивания стены или деформации бетона при монтаже анкерного болта с гайкой – используйте динамометрический ключ.

Строительные хитрости. Самый быстрый монтаж шпилек. Анкера DKC и многое другое.

Смотрите это видео на YouTube

Монтаж химического анкера

Здесь, при монтаже, будет происходить примерно тоже самое, что и при установке болта с гайкой. Но кроме перечисленных инструментов, для крепления нам потребуется специальный химический состав.

Для небольшого объема работ рациональнее использовать ампулы с клеем. Состав в дозаторах может весь не пригодиться, а срок его хранения составляет только 1 год.

На схеме подробно описан процесс закладки химического анкера. Он заключается в следующем:

1. Сначала нужно просверлить отверстие и хорошо очистить его от пыли. Можно использовать пылесос, ершик, баллончик со сжатым воздухом.
2. Рекомендуется установить внутрь сетчатую гильзу, которая позволит удержать клеевой состав.
3. В отверстие нужно поместить ампулу с клеем или заполнить отверстие из дозатора на 2/3 от длины.
4. Не торопясь вкрутить болт или шпильку, давая возможность составу равномерно распределиться.
5. Далее следует подождать нужное время для схватывания клея. Эта информация обычно написана на упаковке.
6. На стержень нужно установить прикрепляемый элемент и закрутить гайку.

Обратите внимание, что многие химические составы не работают при низких температурах.

Популярные бренды

Рынок стройматериалов насыщен крепежными изделиями. Но среди многочисленных компаний, есть ряд производителей, которые находятся на рынке много лет и отличаются высоким качеством продукции.

Основоположником производства анкеров считается немецкий бренд Fischer. Эта компания выпускает метизы разных типов из высококачественной стали и химические составы для их крепления.

К аналогам, не уступающим в качестве, принято относить продукцию следующих фирм:

• HILTI (Лихтенштейн).
• Mungo (Швейцария).
• Sormat (Финляндия).
• Rawlplug (Польша).
• BIT (Англия).
• MKT (Россия).

Химические анкеры Superbond

Фишер — единственный в мире производитель химических анкеров, которые можно использовать при температуре от -40 до +150 градусов. Уникальность также заключается в том, что монтаж клеевого состава допускается при непосредственном контакте с водой.

Формы выпуска химического состава Superbond — это капсулы и дозаторы для инъецирования.

Анкеры Hilti

Компания Hilti, основанная в 1941 году, постоянно занимает ведущие позиции в рейтингах лучших производителей. Сегодня, кроме производства строительного оборудования, Hilti выпускает высокотехнологичные клеевые составы и металлические анкеры для бетона.

Температурный диапазон применения химических анкеров для бетона Хилти составляет -5 +40 градусов Цельсия. Клей для бетона хилти выпускается в виде капсул и в гибридных упаковках для инъецирования.

Отечественные марки

Среди Российских производителей можно выделить компании МКТ, Анкер-НН. Анкер-ДВ, компания из Владивостока, известна на рынке крепежных материалов с 1999 года.

Разнообразие крепежных изделий позволяет найти подходящий вариант для решения монтажных вопросов, как в капитальном строительстве, так и в бытовом ремонте. Диаметр, длина и состав металла метизов играют определяющую роль в прочности крепления. А уникальные химические составы позволяют буквально вклеивать металл в бетонные конструкции.

виды, размеры и как закрепить?

Содержание

• 1 Принцип действия
• 2 Разновидности
  • 2.1 Клиновой
  • 2.2 Распорный
  • 2.3 Разжимной
  • 2.4 Химический
  • 2.5 Забивной
• 3 Как закрепить
• 4 По какому принципу держится?
• 5 Размер
• 6 Варианты поломки
• 7 Советы по выбору
• 8 Вывод

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Вернуться к оглавлению

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Вернуться к оглавлению

Клиновой

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Вернуться к оглавлению

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Вернуться к оглавлению

Разжимной

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Вернуться к оглавлению

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Вернуться к оглавлению

Забивной

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Вернуться к оглавлению

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Вернуться к оглавлению

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Вернуться к оглавлению

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

• вырыв – полное или частичное вырывание болта из поверхности;
• вырыв основания – полная поломка соединений при большой нагрузке основания;
• излом – случается при монтаже конструкции;
• срез – полное нарушение границы основания при превышении нагрузки;
• плавление – при воздействии больших температур.

Вернуться к оглавлению

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вернуться к оглавлению

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

Типы анкеров для бетона и способы их использования

Я должен сделать глубокое мрачное признание: я люблю крепить вещи к бетону. Это странная зависимость. Я начал делать это в колледже. Есть так много типов бетонных анкеров на выбор, но я полностью пропустил маленькие пластиковые анкеры и сразу выбрал тяжелые. 1/2-дюймовые или более свинцовые щиты, крепящие многотонные скульптуры на открытом воздухе к бетонным площадкам. Вскоре после этого я перешел на анкерные втулки. Наконец-то я перешел на клиновые анкеры. Красные головы для тех из вас, кто в курсе. Я не горжусь этим. Я пытался избавиться от этой привычки, но после 35 лет практики. Я не могу остановиться. Это слишком весело — при условии, что вы делаете это правильно.

Если вы используете анкеры для бетона неправильным способом, вы испытаете невероятное разочарование. Это может привести к серьезным телесным повреждениям ваших электроинструментов (возможно, вы хотите бросить их в ближайшее озеро, произнося множество нецензурных слов). Каждый анкер устанавливается по своему уникальному методу, и у каждого есть свои особенности. Это может привести к разочарованию, если вы не знаете, какой из них использовать в какой ситуации. Надеюсь, эта статья развеет любую путаницу.

Содержание

• Типы анкеров для бетона
• Инструменты для установки различных типов анкеров для бетона
• Обзор типов анкеров для бетона и способы их использования

Типы анкеров для бетона бетонных анкеров на средней строительной площадке. Я использую несколько регулярно.

В самых прочных системах анкеровки используются анкеры на основе смолы, которые устанавливаются с помощью двухкомпонентной эпоксидной смолы. Чаще всего они появляются на промышленных и коммерческих объектах и ​​слишком дороги или специализированы для повседневного использования, если это не указано архитектором или инженером.

Головки болтов некоторых анкеров отрываются при заданном уровне крутящего момента. Они оставляют болт с резьбой и фланец, чтобы указать точный крутящий момент, который использовался для затягивания анкеров. Они также чрезвычайно дороги и предназначены для проектов, где необходимы чрезвычайно жесткие допуски и абсолютная безопасность. Вспомните длиннопролетные мосты или атомные электростанции.

Те из нас, кто не работает в компаниях, которые платят 600 долларов за сиденье для унитаза, обычно используют типы бетонных анкеров, показанные здесь:

Образец распространенных типов анкеров для бетона. К ним относятся клиновые анкеры, гильзовые анкеры, бетонные анкеры большого диаметра, свинцовые щиты, пластиковые анкеры и Tapcons (бетонные винты)

Клиновые анкеры и гильзовые анкеры

количество веса. Они обеспечивают прочность как на отрыв, так и на сдвиг. Из-за силы разбрызгивания/расклинивания, которую они прикладывают к бетону, старайтесь не подходить ближе, чем на 3 дюйма к краю бетона. Если вы это сделаете, вы рискуете отколоть кусок плиты. Из этих двух анкеров клиновидные анкеры обеспечивают наибольшую прочность и являются моими фаворитами среди всех анкеров.

Клиновой анкер (также известный как Red Heads, торговая марка) Втулочный анкер с отверстием правильного размера для сверления, указанным на анкере

Как установить клиновые и втулочные анкеры для бетона – сверление

Клиновые и втулочные анкеры устанавливаются одинаково. Просверлите отверстие нужного размера ударной дрелью или перфоратором и вставьте анкер. Вбейте его молотком. Подробнее об этом ниже. Диаметр отверстия указан на упаковке и обычно на самом анкере. Вам придется просверлить отверстие как минимум на 1/4 дюйма глубже, чем анкер.

По возможности просверлите основание, используя его в качестве шаблона. Не отмечайте отверстия, отодвиньте основание в сторону, установите анкеры, а затем попытайтесь опустить основание на анкеры. Это просто напрашивается на неприятности, так как малейший удар может деформировать резьбу и испортить анкеры. Затем вам придется начать процесс заново с новыми отверстиями и анкерами.

Недавно я написал статью о том, как сверлить бетон. Кроме того, если вы не знакомы с различиями между перфоратором и перфоратором, вы также можете прочитать эту статью. Оба они являются необходимыми инструментами для бетонных работ.

Перед установкой анкеров очень важно удалить бетонную пыль. Пыль изменяет размер отверстия и может привести к неправильной установке некоторых анкеров. Пыль облегчает снятие анкеров, так как действует как смазка. Мне нравится использовать грушу. Если вы используете пылеудаляющий аппарат, тогда вам нужен фильтр HEPA для соответствия Таблице 1 OSHA.

Забивание анкера

После того, как отверстие просверлено и анкер вставлен до упора, забейте анкер до конца с помощью молотка или маленькой кувалды, в зависимости от размера используемого анкера. Будьте очень осторожны здесь. Обратите внимание на фотографии ниже. Существует два типа бетонных клиновых и гильзовых анкеров. Высококачественные бренды премиум-класса имеют дополнительный металл в верхней части болта, поэтому вы не деформируете резьбу при забивании. Если вы используете дешевые анкеры, отверните гайку, чтобы не забивать конец болт. Вместо этого вы хотите стучать по гайке, и это защитит резьбу (см. фото справа). Ни в коем случае не применяйте чрезмерную силу.

Слева премиальный бренд, справа дешевый. Марка премиум-класса предназначена для предотвращения деформации резьбы, когда вы вбиваете ее. Вот как вы позиционируете гайку, когда забиваете анкер премиум-марки. чтобы деформировать резьбу. Забить анкер — это гораздо больше, чем просто забить его после того, как отверстие просверлено. Необходимо следить за тем, чтобы конец болта не превратился в грибовидную форму. Если вы деформируете его, ступени заедут и заставят анкер вращаться в отверстии, а не расширяться

Вы не можете удалить клиновые или гильзовые анкеры. Вместо этого вам нужно отрезать их с помощью болгарки или сабельной пилы. Для конкурса скульптур на открытом воздухе во Флориде, проводимого городом Лейкленд, мы каждый год заменяем скульптуры новыми. Каждая скульптура крепится болтами к бетонной площадке с помощью клиновых анкеров. Вместо того, чтобы отрезать их, мы фактически просверливаем бетонные подушки толщиной 6 дюймов, чтобы установить новые скульптуры.

Установите бетонный анкер и затяните гайки

На следующий год, после снятия выходящей скульптуры, мы просто ударяем молотком по торчащему анкеру, вбивая его вровень с поверхностью бетона. Площадка мгновенно готова для установки новой скульптуры. Просверливание насквозь прокладки позволяет воде стекать. В противном случае вода в отверстиях может замерзнуть и расшириться, что приведет к растрескиванию колодок.

Использование ударного гайковерта позволяет быстро выполнить утомительную задачу по затяжке гаек крепежа с помощью гаечного ключа или торцевой головки.

После установки бетонных анкеров затяните гайки. В то время как вы можете использовать набор торцевых головок или гаечный ключ с трещоткой, чтобы попасть в труднодоступные места. Чтобы сэкономить больше времени, особенно при установке анкеров с большими головками болтов 3/4 дюйма или 1 1/8 дюйма, приобретите беспроводной ударный гайковерт. Это действительно ускоряет процесс затяжки бетонных анкеров. Если вы не знаете, в чем разница между ударным гайковертом и ударным гайковертом, посмотрите видео, которое мы сняли на эту тему.

Анкеры для бетона большого диаметра

Анкеры для бетона большого диаметра, в том числе анкеры для тяжелых условий эксплуатации марки Tapcon, имеют несколько значительных преимуществ по сравнению с другими типами анкеров для бетона. В частности, их можно удалить, но не использовать повторно. Однако после удаления вы не сможете повторно использовать отверстие. Я повторно использовал шурупы Tapcon для бетона в некритических рабочих нагрузках внутри помещений при условии, что они входят в свежепросверленное отверстие.

Анкер для бетона большого диаметра 3/4 дюйма x 8 дюймов

Еще одним преимуществом анкеров для бетона большого диаметра является то, что они могут располагаться ближе к краю бетона, чем клиновые анкеры, поскольку они не расширяются.

Компания Tapcon утверждает, что их бетонные анкеры большого диаметра на 20 % прочнее клиновых или гильзовых анкеров. Конечно, они очень быстро устанавливаются. Вы не сможете установить их ручными инструментами (возможно, Невероятный Халк смог). Используйте ударный гайковерт для установки этих больших бетонных анкеров после сверления отверстия соответствующего размера.

Защитные экраны (свинцовые экраны) и пластиковые анкеры

Защитные экраны (часто называемые свинцовыми экранами) и пластиковые анкеры работают одинаково. Вы просверливаете отверстие нужного размера, вставляете анкер, а затем вкручиваете винт. Это расширяет металл или пластик, заклинивая его на месте. Используйте их для анкеровки в самых легких условиях. Это удваивается для пластиковых анкеров, которые мы не рекомендуем для бетона, где требуется более высокая прочность на отрыв. Пластиковые бетонные анкеры подходят для легких объектов — от 30 до 50 фунтов в зависимости от размера анкеров.

Свинцовые щиты и одна из причин их использования — винтовые проушины. Пластмассовые анкеры

Свинцовые щиты, хотя и полезны, но потеряли свою популярность из-за удобства клиновых и гильзовых анкеров. Последние обеспечивают гораздо более прочную фиксацию, и большинство считают их более быстрыми в установке и использовании. Однако у свинцовых щитов есть один уникальный трюк. Вы должны использовать болты с защелкой со свинцовыми щитами. Однако можно использовать и винтовые проушины (винтовые рым-болты), которые имеют такую ​​же резьбу, как и лаги. Свинцовые щиты — единственный тип анкеров для бетона, который позволяет это сделать. Используйте строительную отвертку, чтобы повернуть проушины винтов, когда они станут очень тугими.

В Художественном музее Полка у нас есть свинцовые щиты, постоянно размещенные во внутреннем дворе с кирпичными скульптурами. На случай, если на нас обрушится ураган, мы можем вкрутить в землю большие рым-шурупы, а затем привязать скульптуры, чтобы подготовить их к урагану.

Шурупы для бетона Tapcon

Без преувеличения можно сказать, что Tapcon изменили мир. В первой художественной галерее, в которой я работал, стены были кирпичными, и моей работой было развешивать экспонаты раз в месяц или два. Сверление отверстий и установка пластиковых анкеров было такой огромной болью. Тогда я бы убил на Tapcons, особенно с установочным комплектом, подобным тем, что изображены ниже. Пластиковые анкеры, конечно, ничего не сделали для внешнего вида стен после того, как мы убрали экспонат, и все, что вы видели, были маленькие цветные кружки на стене.

Пороховые крепежные детали

Пороховые крепежные детали иногда называют Ramsets, что является торговой маркой. Они уникальны среди анкеров тем, что не требуют предварительного сверления отверстия. Вместо этого они используют низкоскоростной пороховой заряд калибра .22 для забивания специально закаленных гвоздей через дерево или металл в бетон. Будучи быстрыми, они могут разрушить бетон вокруг гвоздя, сдвинув доску, которую вы пытались к ней прикрепить. Лично я предпочитаю использовать их в стенах из шлакоблоков и использовать клиновые анкеры в бетоне.

Пороховой крепеж вместе с патронами калибра .22. Они будут стрелять сквозь дерево, сталь и бетон. Я построил эти полки 20 лет назад с помощью пороховых крепежных деталей, и они до сих пор прекрасно держатся. Забытый тип бетонного анкера

Говоря о шлакоблоках, одним из наиболее часто используемых анкеров для шлакоблоков являются рычажные болты. Они используют полые полости в шлакоблоках. Сожмите крылья якоря вместе, сложив их до минимально возможного размера. Просверлите отверстие, достаточно большое, чтобы крылья проходили через него. Затем пропустите крылья через отверстие в полую полость, где они раскроются. Потяните болт назад, чтобы крылья зацепились, а затем затяните болт. Откидные болты — очень прочные анкеры. На фото ниже я заменил болт, который идет в комплекте, на болт с проушиной, чтобы можно было привязать веревку к анкеру.

Тумблер справа. Слева я заменил болт на болт с проушиной. Сжав крылья, чтобы пройти через отверстие, «сквозной» тумблер болт с раскрытыми крыльями. 1/4 означает диаметр болта.

Инструменты для установки различных типов анкеров для бетона

Базовый комплект анкеров для бетона – идеально подходит для анкеров Tapcon размером до 5/16 дюйма

• Аккумуляторная перфоратор
• Биты для каменной кладки
• Биты Tapcon или Tapcon монтажный комплект
• Маленькая груша или другой способ продуть или пропылесосить отверстие
• Молоток
• Разводной гаечный ключ
• СИЗ (защита органов слуха, очки и пылезащитная маска)

Только основы для установки анкеров в бетон

Комплект анкеров для бетона среднего уровня — идеально подходит для ответвителей до 1/2 дюйма Анкеры

• Аккумуляторный перфоратор
• Биты для каменной кладки
• Биты SDS Plus Tapcon и монтажный комплект
• Пылесос
• Молоток
• Строительная отвертка
• Набор торцевых ключей0015
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Легкие перфораторы для быстрого сверления бетона

Комплект для установки анкеров для бетона Pro — идеально подходит для анкеров Tapcon размером до 3/4 дюйма

• Перфоратор дрель со встроенным пылеудалением HEPA
• Биты SDS Plus
• Биты SDS Plus Tapcon и монтажный комплект (не показаны)
• Пылеудаляющее устройство HEPA (не показано)
• Инженерный молоток весом 3 или 4 фунта
• Строительная отвертка
• Ударный гайковерт с ударными головками и рукояткой для строительной головки
• Воздуходувка для очистки поверхности после установки при необходимости
• СИЗ (защита органов слуха, защита глаз и респиратор)

Для больших анкеров требуются большие инструменты. Ударный гайковерт делает затяжку гаек практически мгновенной. Встроенный пылеуловитель на перфораторе делает рабочую площадку намного чище

СИЗ – средства индивидуальной защиты

Глаза и уши. Раньше это было мантрой каждого бригадира, когда он видел приближающегося инспектора OSHA. «Глаза и уши, мальчики!» означало, что каждый должен был надеть защиту для глаз и органов слуха. Теперь это защита глаз, ушей и легких. Это особенно верно при работе с бетоном, который содержит кремнезем, известный канцероген. Проще говоря: бетонная пыль может вызвать рак.

У нас есть несколько статей на эту тему:

• Таблица 1 Соответствие требованиям OSHA
• Как купить пылеудаляющий аппарат
• Допустимый предел воздействия кремнеземной пыли

Защита глаз и ушей имеет решающее значение как для краткосрочного, так и для долгосрочного здоровья. OSHA часто требует, чтобы пылезащитная маска соответствовала Таблице 1 при работе с бетонной пылью

Краткий обзор типов бетонных анкеров и инструкции Используйте их

Я показал вам много типов бетонных анкеров. На самом деле их гораздо больше, включая анкеры с молотковым приводом, клейкие анкеры и эпоксидные анкеры. Вы найдете их в этой статье на большинстве жилых рабочих площадок. Более крупные коммерческие или промышленные объекты могут представлять другие. Я использовал каждый из них по разным причинам на протяжении многих лет, и у каждого есть свое место. При наличии соответствующих инструментов все типы анкеров для бетона довольно легко установить. Получайте удовольствие от бурения! Я знаю, я буду.

Скульптор Ханна Джубран со своим законченным произведением на 22-м ежегодном конкурсе скульптур на открытом воздухе во Флориде в городе Лейкленд. Это было сделано сразу после того, как эта скульптура была прикреплена болтами к бетонной площадке с помощью клиновых анкеров, чтобы она могла выжить в экстремальных погодных условиях Флориды. или грузовик, буксирующий 20-футовую сборную панель через город, вы своими глазами видели современное чудо – бетонное строительство.

Но редко можно увидеть рабочую бригаду, устанавливающую анкеры и системы крепления, которые скрепляют бетонные здания.

Какие виды крепежа мы используем в коммерческом строительстве для обеспечения прочности и устойчивости многоэтажных бетонных зданий?

Вот некоторые из них:

Винты.

Болты и втулки.

Клинья и лаг-щиты.

Ниже мы поговорим о наиболее распространенных типах бетонных скрепляющих систем, применяемых в строительной отрасли.

Содержание

1. Как работают анкеры для бетона
2. Насколько прочны анкеры для бетона?
3. Анкер с крепежным винтом
4. Защитный кожух
5. Анкер с запором
6. Пластиковый анкер
7. Анкер с клином
8. Анкер с втулкой
9. Вставной анкер
10. Анкер с резьбовым стержнем
11. Разрезной привод
12. Шурупы по бетону
13. Какой анкер для бетона подходит для вашей работы?

Как работают анкеры для бетона

Бетон — это особый материал, с которым труднее работать, чем с другими материалами.

В отличие от сверления шурупов в дереве или скрепления болтами двух кусков металла, крепление к бетону требует определенной ловкости и специальных анкеров.

Этот процесс включает три этапа:

1. Просверлите отверстие в бетонной поверхности.

2. Заполните это отверстие анкером.

3. Вставьте крепеж в анкер.

На последнем этапе происходит волшебство. Когда вы вставляете крепеж в анкер, анкер расширяется и захватывает края отверстия.

Мы обсудим различные типы крепежа для каменной кладки позже, но вот видео, демонстрирующее, как работают клиновые анкеры, чтобы дать вам представление о том, как выглядит крепеж.

Предварительно расширенные анкеры и нерасширенные анкеры

Хотя все анкеры должны расширяться, чтобы работать, существует два разных типа расширяющих анкеров.

Первый — это распорный анкер до , такой как анкер с раздельным приводом , который расширяется при установке.

Нерасширенные анкеры, такие как анкер с крепежным винтом , сами по себе не расширяются. Их необходимо установить после установки.

Конечно, этот процесс требует точности. Вам нужен идеальный размер отверстия и глубина заделки для удержания анкера в кладке.

Планирование проекта коммерческого строительства в Колорадо ? Возможно, мы сможем помочь! Нажмите на ссылку выше, чтобы связаться с нами для получения предложения о работе.

Насколько прочны бетонные анкеры?

При правильной установке анкеров для бетона они могут выдержать большой вес. Сверхмощные анкеры (тип, используемый в коммерческом строительстве) могут поддерживать настенные объекты весом свыше 200 фунтов .

Однако на прочность крепежа могут влиять несколько факторов:

• Возраст бетона, его толщина и прочность на сжатие
• Вес груза
• Размер отверстия
• Длина крепежа

Прочность крепежа также различается при креплении к потолку, стене или полу. Подвесные объекты требуют более прочных анкеров, так как их ничто не поддерживает снизу.

К счастью, существует также широкий выбор анкеров, каждый из которых имеет свои уникальные особенности, подходящие для конкретных строительных проектов.

Давайте рассмотрим каждый из них более подробно.

Анкер с машинным винтом

Фото: Confast

Анкер с машинным винтом относится к типу нерасширенных анкеров. На выбор предлагается восемь различных диаметров анкерных болтов.

Для использования этих анкеров вам потребуется следующее оборудование:

• Перфоратор
• Сверло
• Пылесос или сжатый воздух
• Анкер с крепежным винтом
• Установочный инструмент
• Крепежный винт или болт

Процесс установки состоит из пяти этапов:

1. Просверлите отверстие в бетоне твердосплавным сверлом. Размер сверла должен быть больше диаметра анкера. Следуйте этим легко читаемым спецификациям здесь .

2. Очистите отверстие от мусора и грязи, пропылесосив его или продув сжатым воздухом.

3. Повернув конус с резьбой вниз, вставьте настенный анкер в отверстие в нужном месте.

4. Поместите установочный инструмент на анкер. Ударяйте по нему молотком, пока край инструмента не встретится с головкой анкера.

5. Поместите приспособление на анкер. Соедините его с помощью крепежного винта через приспособление и в анкер на другой стороне.

Одной из лучших причин для использования этого типа анкеров является то, что при необходимости вы можете снять крепление позже. Просто отвинтите болт или винт, чтобы отсоединить приспособление.

Одним из недостатков анкеров этого типа является то, что они изготовлены из Zamac , высококоррозионный цинковый сплав.

Этот тип анкера работает практически с любым материалом основания, включая раствор и камень, но он не может выдерживать большие нагрузки.

Защитный кожух

Фото: Grainger

Этот анкер аналогичен анкеру с крепежным винтом, но вместо него требуется крепежный винт. Он также не требует никакого инструмента настройки.

Эти анкеры представляют собой цилиндрические втулки с ребром снаружи, которое при расширении врезается в основной материал.

Защитные щитки — одни из лучших анкеров, которые можно использовать в ситуации, когда они могут подвергаться вибрации.

Защитные экраны бывают шести различных диаметров, как длинные, так и короткие.

Вот четырехэтапный процесс установки защитного экрана:

1. Просверлите отверстие в бетоне твердосплавным сверлом. Размер сверла должен соответствовать диаметру анкера. Следуйте этим легко читаемым спецификациям здесь .

2. Пропылесосьте отверстие, чтобы очистить его от мусора и грязи.

3. Вставьте защитный экран в отверстие, затем постучите по нему молотком, пока он не окажется заподлицо с основным материалом.

4. Поместите приспособление на экран и совместите отверстия. Соедините его с помощью винта с задержкой через приспособление и в винт на другой стороне.

Опять же, подобно анкерам с крепежными винтами, этот тип анкеров удерживает приспособление съемным. Все, что вам нужно сделать, чтобы снять приспособление, это открутить стягивающий винт.

Запорный анкер

Фото: City Mill

Запорные анкеры — это анкеры с наружной резьбой, используемые для крепления легких светильников. Они изготовлены из стали, покрытой желтым цинком.

Эти анкеры не требуют инструментов для установки и поставляются в комплекте с прочным крепежом, гайкой и шайбой.

Они также известны как штифт молотка анкера или набор молотка анкера. Они бывают разных размеров и длины.

Установка этих анкеров требует шести шагов:

1. Просверлите отверстие в бетоне на нужной глубине с помощью перфоратора. Диаметр сверла должен соответствовать размеру анкера.

2. С помощью пылесоса удалите всю пыль и мусор из отверстия.

3. Прикрепите гайку и шайбу к концу анкера.

4. Вставьте анкер через крепление и предварительно просверленное отверстие в бетоне.

5. Используя установочный штифт в качестве крепежа, ударьте по нему молотком, пока он не окажется на одном уровне с концом анкера.

Пластиковый анкер

Фото: Dixon Electric

Пластиковые анкеры используются как в гипсокартоне, так и в бетоне. Эти маленькие анкеры предназначены для легких проектов и не будут удерживать тяжелые приспособления.

Эти анкеры вставляются в предварительно просверленные отверстия, затем в анкер вставляется шуруп или гвоздь.

Связанный: В чем разница между цементом и бетоном?

Клиновой анкер

Фото: Confast

Клиновые анкеры являются одними из самых прочных доступных анкеров. Они бывают девяти разных диаметров и разной длины.

Чем больше якорь, тем больше его удерживающая способность.

Они также изготавливаются из различных материалов, поэтому их можно использовать в местах с возможностью коррозии или без нее. К ним относятся углеродистая сталь, нержавеющая сталь 304 и нержавеющая сталь 316.

Нержавеющая сталь 304 подходит для помещений с наличием влаги и воды, а нержавеющая сталь 316 может выдерживать воздействие химических веществ и погружение в воду.

Если ваш бетон поврежден или имеет высокий риск растрескивания, обратите внимание на бетонные клинья ITW Red Head Trubolt . Этот специализированный продукт одобрен для использования в бетоне с трещинами и в сейсмоопасных зонах. Он оцинкован для использования внутри помещений.

Следуйте инструкциям производителя по установке здесь .

Гильзовый анкер

Фото: ASMC

Этот анкер представляет собой болт с резьбой, покрытый металлической втулкой с гайкой и шайбой, прикрепленной к одному концу.

Вы можете найти их с несколькими типами головок болтов:

• Шестигранная головка
• Плоская головка
• Круглая головка
• Головка желудя

Гильзовые анкеры бывают либо оцинкованными, либо из нержавеющей стали 304.

Установка анкерной втулки состоит из шести шагов:

1. С помощью ударной дрели со сверлом с твердосплавным наконечником сделайте отверстие того же диаметра, что и втулка, и немного длиннее, чем длина анкера.

2. Очистите отверстие от мусора.

3. Затяните гайку на анкере, пока она не окажется на одном уровне с верхней частью анкера.

4. Вставьте анкер через крепление и предварительно просверленное отверстие в бетоне.

5. Затяните гайку пальцами.

6. С помощью гаечного ключа затяните гайку еще примерно на четыре полных оборота.

Вставной анкер

Фото: Grainger

Эти анкеры предназначены только для использования в монолитном бетоне и требуют для установки установочного инструмента.

Как следует из названия, этот анкер вставляется в предварительно просверленное отверстие и устанавливается для расширения.

Это анкер с внутренней резьбой, который часто используется для подвешивания к потолку стержней с резьбой для крепления электрических кабелей, воздуховодов ОВКВ или пожарных спринклеров.

Вставные анкеры пяти разных диаметров из оцинкованной стали, нержавеющей стали 304 или нержавеющей стали 316.

Процесс установки этих анкеров состоит из пяти этапов:

1. Используйте ударную дрель с твердосплавной насадкой, чтобы просверлить отверстие, соответствующее диаметру анкера. Проверьте свои характеристики здесь .

2. Убедитесь, что в просверленном отверстии нет мусора.

3. Вставьте конец с прорезью и вставьте анкер в просверленное отверстие.

4. Используя установочный инструмент, ударьте по нему молотком, пока верхняя часть анкера не окажется на одном уровне с выступом инструмента.

5. Поместите отверстие крепления на анкер. Поместите либо болт с машинной резьбой, либо стержень через него и в анкер.

Анкер с резьбовым стержнем

Фото: MSC Industrial Supply

Чтобы использовать стержень с резьбой в качестве анкера, необходимо просверлить отверстие в бетоне и заполнить его эпоксидной смолой.

Поместите резьбовой стержень или арматурный стержень в отверстие и дайте ему застыть. Время отверждения зависит от конкретного типа используемой эпоксидной смолы.

Split Drive

Фото: Confast

Этот анкер прост в использовании. Он напоминает раздутую булавку и бывает с плоской или круглой головкой.

Они бывают одного диаметра, четверть дюйма, но разной длины. Он считается предварительно расширенным анкером, поскольку разъемное основание оказывает постоянное давление на стенку отверстия.

Для установки просто просверлите четвертьдюймовое отверстие в бетоне. Положите приспособление на отверстие, затем вставьте анкер через приспособление и забейте его молотком.

Шурупы по бетону

Фото: Grainger

Эти шурупы для бетона отличаются от других типов тем, что они цельные; анкер фактически встроен.

Шурупы по бетону напоминают традиционные шурупы, но имеют более крупную резьбу.

Эти винты часто называют самонарезающими винтами или самонарезающими винтами , поскольку они нарезают собственную резьбу, когда вставляются в предварительно просверленное отверстие.

Tapcon хорошо известен своими синими шурупами по бетону. Они бывают с шестигранной или звездообразной головкой.

Какой бетонный анкер подходит для вашей работы?

Некоторые анкеры для бетона предназначены для легкого крепления, а другие предназначены для средних или тяжелых работ.

Вам следует учесть несколько факторов, чтобы определить, какие из них лучше всего подходят для вашей ситуации.

Например, вам следует подумать о возможной коррозии.

Если ваша рабочая площадка находится в помещении и в сухом месте, оцинкованные анкеры прекрасно подойдут.

Однако, если ваш проект находится на открытом воздухе или под водой, обязательно используйте анкеры из нержавеющей стали, иначе они заржавеют, и вы потеряете силу удержания.

Вам также необходимо найти подходящие анкеры для вашего основного материала.

Приведенная ниже таблица может дать вам представление о типах якорей, которые мы обсуждали, и о том, как их лучше всего использовать. Они перечислены от самого сильного к самому слабому.

Буквы X означают, что анкеры подходят для материалов, а буквы O означают, что их можно использовать в определенных ситуациях. Прочерк означает, что анкер ни при каких обстоятельствах не подходит для данного материала.

Это руководство по выбору также очень полезно для понимания различных типов и методов соединения бетона.
