У любого, кто хотя бы ставил забор на столбиках, возникал вопрос: как сделать бетономешалку своими руками? Уж больно канительное и утомительное это дело – лопатить раствор в ведре или корыте. А если нужно сформировать стяжку пола, то руками и вовсе не получится: «сухой», очень вязкий раствор начнет схватываться, прежде чем его «наколотишь» до нужной однородности. Покупать же заводскую, особенно если строишь нерегулярно – накладно, техника не из дешевых. Аренда тоже обойдется немало: бетонные работы часок-другой не продолжаются, и нужно давать залог в размере полной стоимости новой.

Между тем самодельная бетономешалка – не бог весть что за устройство, и для мелких работ, включая заливку фундамента дачного домика, ее вполне можно изготовить самостоятельно. Затраты времени с лихвой окупятся ускорением замесов и повышением качества работы в целом: следующая порция готового бетона успеет приготовиться и будет залита прежде, чем в предыдущей произойдут необратимые изменения, снижающие прочность монолита.

Содержание:

Бетономешалка своими руками: из бочки, принудительная, чертежи, конструкции

А почему нельзя дрелью?

Почти каждый хотя бы раз видел, как замешивают раствор в ведре дрелью с насадкой-миксером. Казалось бы, вот оно – решение! Притянул дрель с миксером хомутом к кронштейну, и – знай, меняй ведро за ведром.

Во-первых, дрель не рассчитана на длительную работу и в таком режиме долго не протянет. Но не это главное препятствие. Любой, кто замешивал раствор подобным образом, знает: инструмент при замешивании нужно водить туда-сюда и по кругу. Иначе, вываливая раствор, увидишь комки песка, а это недопустимый брак. Поэтому механическое принудительное замешивание в неподвижной бадье не применяется и в промышленных условиях – механизм перемещения миксера выходит сложным, дорогим и ненадежным.

Как работают бетономешалки

Раз уж пошла речь о способах замешивания, не мешает разобраться, как вообще работает бетономешалка. И для полного понимания дальнейшего тоже полезно будет.

В основном используются четыре способа замешивания цементно-песчаного строительного раствора:

гравитационный;
принудительный механический;
принудительный вибрационный;
комбинированный гравитационно-механический.

При гравитационном замешивании емкость с компонентами раствора переваливается, раствор плюхается сам на себя и при этом перемешивается. Большого объема так не замесишь, качество готового бетона выходит лишь удовлетворительное, поэтому в промышленности такой способ не применяется. Но для себя можно быстро и просто сделать вполне приличную гравитационную бетономешалку, см. далее.

При вибрационном замешивании бадья остается неподвижной, а миксер-замешиватель возбуждает в массе исходной смеси волны сжатия, очень хорошо перемешивающие и уплотняющие раствор. Недостаток способа – большие энергозатраты: на 20 л раствора необходим привод замешивателя-вибратора в 1,3 кВт. Но качество бетона выходит исключительное, поэтому виброзамес применяется для особо ответственных конструкций: плотин ГЭС и т.п. В таком случае ради экономии энергии предварительно замешанный раствор заливают в опалубку и уже на месте «доводят» вибраторами. Но небольшую вибромешалку можно изготовить и самому, далее будет сказано и об этом.

Принудительное механическое замешивание в чистом виде не применяется; почему – сказано выше. В подавляющем большинстве случаев механическое замешивание совмещают с гравитационным: в горизонтальной или наклонной бадье вращается миксер, или вращается сама бадья с выступами внутри. Подобного рода бетономешалку вполне возможно изготовить самостоятельно, причем гораздо быстрее и проще, чем кажется на первый взгляд. Чертежи, если нужно – к вашим услугам по ссылке, а здесь мы рассмотрим принципы работы и особенности различных конструкций.

Проще не бывает

Простейшая ручная бетономешалка

Взгляните на рисунок. Это и есть простейшая гравитационная бетономешалка. В ней можно замешивать даже сухой раствор на стяжку: труба-ось будет рассекать раствор при переваливании, так что в этой машине имеет место и некоторое принудительное замешивание. И штукенцию сию можно еще более упростить и удешевить до того, что мастер-любитель средней руки, владеющий азами сварочных работ, сможет изготовить такую буквально часа за полтора-два.

Дырявить довольно дорогой молочный бидон нет надобности: подойдет и прохудившаяся выварка. Свищ или трещину завариваем, а крышку закрепляем так: в ручку крышки продеваем обрезок трубы или просто палку и туго-натуго притягиваем к ручкам бадьи веревкой или толстым резиновым шнуром; пойдет рваный для крепления грузов к верхнему багажнику автомобиля.

Точеные цапфы для крепления бадьи к оси тоже не нужны: выварку просто привариваем, а для алюминия привариваем к оси пару подходящих кусков металла – прутка, полосы 6-8 мм толщиной, и крепим к ним бадью болтами. А без муфт из кусков трубы, не говоря уже о подшипниковых, можно вовсе обойтись: в стойках станины вырезаем сваркой U-образные углубления, ось в них будет просто лежать. Вращаться будет со скрипом и дерганьем, но замесит исправно.

Недостаток у подобной мешалки один: вращать тяжеловато, и замес длится от 5 до 15 мин. в зависимости от вязкости раствора. Но производительность труда по сравнению с ведром и лопатой возрастает не менее чем втрое, и качество бетона для самостоятельной стройки такая вот простая ручная бетономешалка дает вполне приемлемое.

Принудительный замес: детали и узлы

Правильная конструкция бадьи самодельной бетономешалки

Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.

Бадья

Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.

Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.

Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.

Привод

Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:

Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
Ступица колеса от того же автомобиля.

Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.

Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.

Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.

Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.

Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.

Миксер

Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.

В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Видео: горизонтальная растворомешалка из бочки

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Видео: самодельная «элеткромешалка» на 180 литров

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки «на один раз»

разметка и правила безопасной работы

При выполнении строительных работ невозможно обойтись без цемента и бетона. Для приготовления качественного бетона желательно иметь специальные приспособления. Для нескольких столбиков бетон можно замесить в корыте обыкновенной лопатой, для крупного строительства или ремонта нужна хотя бы бетономешалка из бочки. Ее без особых проблем можно купить в магазине, но дешевле изготовить самостоятельно. Как и из чего сделать бетономешалку? Лучший и довольно широко распространенный вариант — это металлическая бочка.

Самодельная бетономешалка изготавливается из 200-литровой бочки.

Бетономешалку можно сделать разных размеров, с разными приводами. Она может быть ручной и электрической, может иметь основу на колесиках и неподвижную. В общем, принцип работы этого агрегата простой. Емкость, напоминающая бочку, имеет ось, вокруг которой медленно вращается, перемешивая все ингредиенты, засыпанные внутрь (изображение № 1). Как сделать бетономешалку в домашних условиях?

Принцип работы бетономешалки

В работе стандартной бетономешалки используются следующие способы перемешивания раствора:

гравитационный;
механический принудительный;
вибрационный принудительный;
комбинированный гравитационно-механический.

Изображение 1. Принцип работы бетономешалки из бочки.

Гравитационный способ основан на том, что емкость, в которую засыпаны компоненты раствора, вращается. Раствор внутри падает сам на себя и при этом перемешивается. Установка такого рода малоэффективна и большого распространения не имеет, хотя в домашнем хозяйстве может использоваться.

Вибрационный способ предполагает, что бадья с компонентами неподвижна, а перемешивание идет за счет работы миксера-замешивателя, размещенного внутри емкости. Недостаток метода — большие затраты электроэнергии за счет применения довольно мощных двигателей. Но качество бетона в этом случае получается очень высоким. Именно такой бетон используется при строительстве ГЭС и других подобных сооружений.

Принудительно-механический способ обычно не применяется. Чаще всего совмещают механическое и гравитационное замешивание. В горизонтально или наклонно расположенной емкости вращается миксер. Может вращаться сама бадья с наваренными к ее стенкам лопастями. Такая бетономешалка своими руками может быть изготовлена в домашней мастерской.

Вернуться к оглавлению

Материалы для работы

Для работы потребуются:

бочка пустая емкостью 200 л, в ней можно замесить 7-10 ведер раствора;
металлическая арматура и уголки;
подходящий двигатель;
несколько металлических брусьев или крупных уголков, швеллеров;
подшипники;
трубы разного диаметра.

Инструменты необходимые для работы: молоток, болты, уголок, болгарка, лопатки, дрель электрическая, рулетка, ножовка по металлу.

Из инструментов необходимо приготовить:

электрическая дрель;
измерительная рулетка;
кусок лески;
молоток;
шлифмашинка;
петли дверные;
ножовка по металлу;
отвертки;
сварочный агрегат;
гаечные ключи;
кернер;
сверла;
болты.

Абсолютно все материалы чаще всего можно найти в хозяйстве любого мастера. Можно начинать делать бетономешалку из бочки своими руками.

Вернуться к оглавлению

Изготовление бетономешалки

Вся работа состоит из нескольких этапов:

Разметка.
Изготовление ножек.
Оборудование бочки.
Сборка установки.

Изображение 2. Установка ручной бетономешалки из бочки.

Разметка начинается с выбора подходящей бочки. Она должна быть пустая, днища должны быть на месте. В каждом из них нужно найти центр и просверлить отверстия. Они нужны для установки вала и фланцев. Сбоку емкости нужно разметить крышку, в которую свободно войдет ведро. Размер ее примерно 25 х 30 см. Крышку вырезают с помощью болгарки, приваривают к ней (или прикрепляют болтами и гайками) дверные петли и устанавливают на место. Для ее крепления можно использовать металлические уголки, болты, ручки различного типа.

Из брусьев, уголков, швеллеров сооружаются ножки, напоминающие букву «А». Друг с другом их соединяют арматурой, длина которой немного больше длины бочки.

Далее в бочку вваривается вал из куска трубы, устанавливаются подшипники. На вал можно приварить лопасти любой конструкции, которые будут соскребать со стенок весь раствор и его компоненты.

Остается оснастить установку ручным или электрическим приводом (изображение № 2).

В описании нет точных размеров деталей. Они могут значительно отличаться друг от друга. Все зависит от желания и возможностей каждого мастера-самодельщика.

Вернуться к оглавлению

Правила безопасной работы

Во время работы установки нельзя пытаться влезть внутрь вращающейся емкости.
Нужно постоянно следить за расположением и исправностью сетевого шнура.
Не допускать к агрегату маленьких детей.
Если конструкция выполнена в мобильном варианте, при работе под колесами должны быть установлены упоры.
Регулярно необходимо контролировать и подтягивать все болтовые соединения.
Работать рекомендуется в рукавицах.
Не оставлять бетономешалку во время работы без присмотра.

Вернуться к оглавлению

Советы из практики

Изображение 3. На емкости из бочки необходимо сделать пару сквозных надрезов и превратить цилиндр в грушу.

На изготовление оси можно использовать трубу диаметром 100 мм. К ней изнутри бочки приваривается крестовина для перемешивания раствора. Раствор готовится за 8-10 оборотов.
Электродвигатель используется обычно однофазный с блоком конденсаторов. Скорость вращения бочки должна равняться примерно 48 оборотам.
Крестовину, лопасти можно сварить из уголка 25 х 25 мм.
Емкость из бочки рекомендуется доработать. Сделать на ней несколько сквозных надрезов и превратить цилиндр в своеобразное яйцо или грушу (изображение № 3).
Для работы привода может понадобиться зубчатый венец. Может сгодиться венец от автомобиля «Волга» любой модели.
Вместо обычной металлической бочки можно использовать полиэтиленовую. Но срок ее службы будет значительно меньше, а работы с ней может оказаться больше.
В конце рабочего дня в емкость нужно влить 2-3 ведра воды и ополоснуть бочку. Если завтра придется запускать установку в работу, воду не сливать.

Бетономешалка из бочки — изделие, которое можно сделать в домашних условиях.

Такой бетоносмеситель прост в использовании, экономит значительные суммы денег, является прекрасным помощником в выполнении ремонтных и строительных работ. Большая часть узлов и деталей для бетономешалки найдется в запасах хозяина.

moiinstrumenty.ru

Как создают деревянные бочки и бадьи

Что нужно для прекрасной поделки? Золотые руки мастера и все инструменты. В этом видео от начала до конца показано, как делают деревянные бочки или бадьи. Оснащенность мастерской вызывает восхищение. С такими инструментами да с таким наставником, пожалуй, можно научиться делать такие-же замечательные изделия. Этот ролик не учит, тому как сделать эту вещь, но он показателен как готовая технология, в которой все предусмотрено. Образец оснащения мастерской.

Другой материал на такую-же тему здесь.

izobreteniya.net

Бетономешалка своими руками: из бочки, принудительная, чертежи

А если нужно сформировать стяжку пола, то руками и вовсе не получится: «сухой», очень вязкий раствор начнет схватываться, прежде чем его «наколотишь» до нужной однородности. Покупать же заводскую, особенно если строишь нерегулярно – накладно, техника не из дешевых. Аренда тоже обойдется немало: бетонные работы часок-другой не продолжаются, и нужно давать залог в размере полной стоимости новой.

А почему нельзя дрелью?

Как работают бетономешалки

В основном используются четыре способа замешивания цементно-песчаного строительного раствора:

гравитационный;
принудительный механический;
принудительный вибрационный;
комбинированный гравитационно-механический.

Проще не бывает

Простейшая ручная бетономешалка

Принудительный замес: детали и узлы

Правильная конструкция бадьи самодельной бетономешалки

Бадья

Привод

Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
Ступица колеса от того же автомобиля.

Миксер

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Видео: горизонтальная растворомешалка из бочки

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Видео: самодельная «элеткромешалка» на 180 литров

Вибрационная

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

Вывод

Видео: оригинальный вариант растворомешалки из автопокрышки «на один раз»

www.spets-stroy-portal.ru

Бетономешалка своими руками: из бочки, принудительная, чертежи, конструкции

Содержание

А почему нельзя дрелью?
Как работают бетономешалки
Проще не бывает
Принудительный замес: детали и узлы
Конструкции самодельных бетономешалок

А почему нельзя дрелью?

Как работают бетономешалки

В основном используются четыре способа замешивания цементно-песчаного строительного раствора:

гравитационный;
принудительный механический;
принудительный вибрационный;
комбинированный гравитационно-механический.

Проще не бывает

Простейшая ручная бетономешалка

Принудительный замес: детали и узлы

d8c09affe234d0c0a76c82ce6f822184

Правильная конструкция бадьи самодельной бетономешалки

Бадья

Привод

1ae50795c967fa0db718354bf28c9c91 Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:

Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
Ступица колеса от того же автомобиля.

Миксер

Конструкции самодельных бетономешалок

Простая механическая

c68f268b295acead9c4bdecd91712809

Бетономешалка открытого типа

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Видео: горизонтальная растворомешалка из бочки

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

e5b31877d292da1feb56e0ff421706d4

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Видео: самодельная «элеткромешалка» на 180 литров

Вибрационная

Типичные ошибки следующие:

f2a0da3c860067f46a25f6870951b536

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.

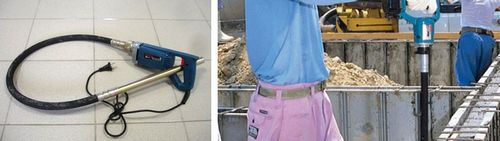

Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

Вывод

Видео: оригинальный вариант растворомешалки из автопокрышки «на один раз»

lenpas.ru

Бадья своими руками - Домашний бизнес

6013 Просмотры 0

Бадья – слово персидское и означает сосуд для вина. Упоминается бадья в летописях XII века. Сначала мастера изготовляли бадьистые ведра с расширяющимся верхом. Несмотря на то, что ведро имело форму будущей бадьи, удобную для зачерпывания воды, они не были столь прочными как бадья. Бондарное ведро, стянутое деревянными обручами, ослаблялось от ударов о стенки колодца и распадалось. Когда ведро наполняли, его удлиненные клепки, на которых расположены ушки, расклинивали остов.

Позднее деревянные обручи заменили на железные, но остов ведра по-прежнему оставался ослабленным. После того, как для повышения прочности бондарного ведра, железные обручи стали прибивать гвоздями, клепки начали изготавливать более толстыми, а деревянные ушки заменили на железные, положение улучшилось – ведро стало прочнее. Вскоре железные ушки стали прикреплять не к клепкам, а металлическим обручам, что дало возможность увеличить нагрузку без ослабления прочности сосуда. Усовершенствовали бадью и в дальнейшем. Она стала более прочной, но носить в емкости воду было очень тяжело. Тогда окованную бадью прикрепили на прочную веревку, оставили ее у колодца для налива воды и стали называть оковкой.

Бондарные бадьи-оковки, прикрепленные к журавлю, служили и у колодцев возле городских бань. Рабочие-бадейшики поднимали воду из колодца и выливали ее из бадьи в резервуар, из которого вода по желобу спускалась в бондарный чан.

Обычно изготавливают бадьи из древесины дуба, которая отличается высокой твердостью, прочностью и стойкостью к повышенной влажности. Вместо дуба для изготовления клепок можно использовать древесину лиственницы, которая также, как и древесина дуба, прочна и стойка к воде, или березу. В ее древесине не должно быть сучков и трещин. Остов бадьи имеет форму усеченного конуса. В металлических полосках, из которых делают обручи, на расстоянии 100 мм друг от друга сверлят отверстия диаметром 3 мм. Самый большой обруч соединяют заклепками с двумя полосками, имеющими на концах отверстия для дужек бадьи – ушки.

На собранный остов бадьи вначале плотно набивают два обруча – малый (уторный) и средний. При набивании обруча следят, чтобы просверленные в нем отверстия не совпадали со стыками клепок. Затем набивают самый большой обруч. Отходящие от обруча полоски, располагают таким образом, чтобы они перекрывали четыре отверстия в среднем и малом обручах. Чтобы при набивке обруча не согнулилсь ушки, остов бадьи ставят на щит из толстых брусьев. Обручи к остову прибивают короткими гвоздями. На участках, где полоски перекрывают малый и средний обручи, сверлят четыре отверстия, которые должны совпасть с отверстиями, просверленными в обручах ранее. В отверстия также забивают гвозди.

В завершении работ из стальной проволоки толщиной 6 мм, выгибают дужку с петлей для крепления бадьи к колодезной цепи или к журавлю.

mirzam.ru

Бетономешалка своими руками ручая и электрическая, фото, видео

Любые строительные работы связаны с подготовкой цементного раствора при помощи бетоносмесителей. Для частного использования и решения мелких задач расходы на оборудование себя не оправдывают. В этом случае гораздо лучше из подручных материалов сделать бетономешалку своими руками.

Фото самодельного бетоносмесителя

Оглавление:

Ручной бетоносмеситель
Электрическая бетономешалка

Что собой представляет конструкция?

Во время строительных работ используются в больших количествах смеси, состоящие из цемента и воды. Для получения однородной структуры их необходимо тщательно размешивать. Замес раствора в ведре вручную или с использованием миксера приводит к серьезным временным затратам, а приготовленная смесь не отличается высоким качеством. Для ускорения процесса используют бетоносмесители — устройства, которые позволяют за считанные минуты получить разный по консистенции раствор.

Какие виды можно сделать самостоятельно?

Принцип работы гравитационного бетоносмесителя В основе классификации установок лежит способ, которым выполняется замес из цемента и песка. Существует возможность изготавливать бетоносмеситель своими руками следующих видов:

Гравитационный — представляет собой емкость в виде груши, внутри которой расположены лопасти. При вращении бака лопатки приподнимают раствор вверх, а затем он резко падает вниз. Такой способ позволяет подготовить качественный строительный состав. Для изготовления бетономешалки не нужны сложные материалы, сборка происходит легко в течение нескольких часов. К недостаткам конструкции относят большие физические затраты для обеспечения вращения изделия и длительность процедуры. В среднем понадобится от 5 до 15 минут.
Вибрационный — во время работы бетоносмесителя емкость не приводится в движение, замес осуществляется при помощи миксера или лопастей, при этом требуется большое количество электроэнергии. Для 20 л состава необходимо подготовить привод вибратора, выполняющего замешивающую функцию в 1,3 кВт.

Рассмотрим несколько вариантов того, как сделать бетономешалку своими силами.

Изготовление ручного агрегата

Подойдет для участка, где невозможно использовать электрические устройства. Для этого понадобятся:

металлические уголки 50х50 для организации каркаса под оборудование;
сварочный аппарат;
железная бочка на 150-250 л;
лопасти;
металлическая труба.

Изготовление ручной бетономешалки начинается с подготовки металлического каркаса. Две треугольные детали с помощью сварочного аппарата соединяют между собой в нижней части. Затем внутри емкости нужно приварить несколько лопастей, как минимум 3. Следующий шаг – расположение бочки на металлическом каркасе, крепление должно быть надежным, чтобы не произошло ее падение от тяжести раствора. На дно емкости следует приварить металлическую трубу, которая будет выполнять роль ручки. Завершающий этап – проверка герметичности, для этого наливают воду, в случае обнаружения течи принимают меры по ее устранению.

Самодельная бетономешалка из бочки

Электрический бетоносмеситель своими руками

Принцип сборки схож с ручным оборудованием, только с некоторыми нюансами:

1. В качестве емкости используется бочка или изготавливается бадья из стальных листов толщиной не более 1,5 мм.

2. Внутри бетоносмесителя, на его стенках, размещают винтовые лопасти, а ко дну приваривают зубчатый венец, который будет одной из составляющих редуктора.

3. Электрическая бетономешалка принудительного действия невозможна без двигателя, который можно взять от старой стиральной машины: имея мощность 220 Вт, он обеспечит 1350 оборотов в минуту, а этого будет достаточно, чтобы получить качественный раствор без сухих вкраплений.

Сборка бетоносмесителя начинается с каркаса, который собирается из металлических труб и уголков. Для изготовления мобильной установки следует предусмотреть крепление оси, на которую оденутся колеса.

Самодельная бетономешалка может быть выполнена с поворотной функцией, необходимой для выбрасывания раствора после окончания работы оборудования.

Можно организовывать ее двумя способами:

Сделав штурвал из металлических уголков — для опрокидывания бетоносмесителя понадобятся хорошие физические данные.
При помощи конструкции, выполненной из труб, упоров, ручек и подшипников, которую изначально закрепляют к бетономешалке, затем привариваются остальные детали.

Бетоносмеситель из бочки позволяет получать высококачественную строительную смесь не затрачивая финансов на покупку дорогого оборудования.

stoneguru.ru
