Химический анкер инструкция | Статьи
Концепция химической анкеровки является высокотехнологичным и максимально безопасным выбором для организации высокопрочных креплений нового поколения.
Химический клеевой анкер представляют собой раствор полимера, образующий при отвердевании монолитный конгломерат, равный по прочности материалу основания. Передача высоких и сверхвысоких нагрузок в материал рабочего основания реализуется безраспорным методом. Химические крепления, являясь альтернативой механическим способам креплений, особенно востребованы для ответственного монтажа с высокой грузоподъемностью и для проблемных строительных материалах с пористой и неоднородной структурой, поскольку не создают напряжения внутри основы. Химическая анкеровка создается благодаря силам адгезии, возникающим на молекулярном уровне между скрепляемыми поверхностями и составом анкера. Анкеровка химическим способом способна существенно увеличить грузоподъемность точек крепления в бетоне с трещинами, в ячеистом бетоне и газобетоне и пустотелом кирпиче.
Актуальность обращения к химическим технологиям анкеровки при монтаже по основаниям из особопрочного бетона, армированного бетона и натурального камня с плотной структурой, определяется уникальными характеристиками и возможностями химических анкерных систем.
Химические анкеры представляют явное предпочтение для устройства объектов с длительным сроком службы. Так например, компания Fischer выпустила первый в мире универсальный раствор для инъекций FIS V с расчетным периодом эксплуатации в бетоне в 100 лет, а срок службы химического анкера на эпоксидной основе FIS EM Plus составляет 120 лет, в дополнение к этому, растворы увеличивают прочность сцепления до 45%, обеспечивая высочайший уровень безопасности за все столетие
Безраспорная анкеровка идеально подходит для безопасной установки на малых расстояниях от края конструкций и между соседними точками крепежа,. Химические анкерные соединения сохраняют свои свойства при воздействии предельно низкой и высокой температуры, подходят для организации подводного монтажа, индифферентны по отношению к химически агрессивной среде.
Диэлектрическая природа клеящего состава делает возможной электроизоляцию металлических элементов крепления.
Классификация химических анкеров
Классификация химических анкерных систем реализуется на основе характерных внешних отличительных признаков и внутренних физико-химических микропараметров растворов полимеров, определяющих их макросвойства. Такой подход позволяет дифференцировать продукты в соответствии с конструктивным решением упаковки, химическим составом клеевой массы, временем отвердевания раствора, функциональным назначением.
В соответствии с конструктивным решением упаковки химические анкерные системы разделяют на два основных класса инъекционные растворы в картриджах для многоразового применения и химические анкеры в одноразовых капсулах, также встречается упаковка в жестяные банки для ручного смешивания смолы и отвердителя.
Химические анкеры различаются в зависимости от адгезива, основного химического компонента, способного под действием отвердителя переходить из жидкого состояния в твердое.
Клеевой состав химических анкеров содержит органические полимеры, или комбинацию органических полимеров и неорганических материалов, которые затвердевают при смешивании. Наиболее распространенными являются химические анкеры содержащие в своем составе эпоксидные смолы, полиуретаны, полиэстеры, метилметакрилаты, сложные виниловые эфиры. Эпоксидные смолы по всем параметрам обеспечивают самые высокие показатели прочности, гарантируя высочайший уровень безопасности.
Монтаж химического анкера
Алгоритм действий при монтаже химических анкеров определяется типом строительного основания и установочными параметрами крепления в соответствии с проектом. Подробная информацию по установке указана в инструкции, поставляемой вместе с продуктом.
Порядок монтажа химического инъекционного анкера в несущие основания из строительных материалов с плотной структурой предполагает правильную подготовку отверстия, включая бурение и очистку отверстия необходимого диаметра и глубины. Прочистка отверстия осуществляется специальной щеткой-ершиком соответствующего размера, а также струей сжатого воздуха от ручного насоса или с помощью компрессора для отверстий большого диаметра, Прочистка и продувка отверстия являются необходимыми этапами подготовки, поскольку экспериментально доказано, что несущая способность химического анкера, установленного в прочищенное отверстие в 4 раза выше.
При создании монтажного узла в несущих основаниях из пустотных или рыхлых строительных материалов, прочистка отверстий не предусмотрена. Для устойчивой фиксации металлического элемента крепления внутри материала с неоднородной структурой, равномерного распределения и регулирования объема инъекционной массы, используются сетчатые гильзы в варианте пластиковой втулки или металлического мерного рукав
Соответствующий стандартам порядок проведения монтажных работ с помощью химических анкеров, предусматривает использование профессиональных инструментов и принадлежностей для эффективного крепления и уменьшения трудозатрат. Картриджи с адгезивной массой содержат состав из двух изолированных компонентов: раствора смолы и отвердителя. Двухкомпонентный состав эвакуируется из картриджа с помощью выпрессовочного пистолета с механическим, пневматическим или аккумуляторным приводом, при этом ингредиенты соединяются внутри насадки на конце картриджа и в процессе смешивания происходит инициация реакции полимеризации с переходом из фазы жидкого раствора в фазу твердого вещества.
Порядок монтажа с применением химического анкера-капсулы не требует прочистки отверстий. Анкер-капсула содержащая одно- или двухкомпонентный раствор органической смолы и отвердителя закладывается в подготовленное отверстие в основания из строительных материалов с плотной структурой, затем устанавливается фиксирующий элемент анкеровки ударно-вращательным движением с помощью перфоратора или соответствующего установочного инструмента. Заостренный конец резьбовой шпильки, арматурного профиля или анкера с внутренней резьбой разрушает оболочку капсулы, смешивает и активирует состав.
Расход химического анкера
В соответствии с техническими требованиями по организации химического анкерного крепления, после закладки металлического элемента крепления, часть клеевого состава должна выступать из отверстия.
Расход химического анкера определяется разницей между объемом просверленного отверстия и объемом металлического элемента крепления, погруженного в это отверстие.
Для количественного расчета необходимого объема клеевого состава используют стандартные формулы с учетом глубины и диаметра отверстия, а также размеров фиксирующих крепежных элементов.
Расчет производится в соответствии с регламентом монтажа, предполагающим заполнение отверстия на 2/3 от его объема. Для организации креплений с использованием сетчатых гильз, величина необходимого объема инъекционного состава будет равна объему отверстия, поскольку гильза заполняется полностью. Для профессиональных потребителей ведущие производители креплений предлагают воспользоваться программным обеспечением для расчета необходимого объема инъекционного раствора химического анкера.
Стоимость химического анкера
Стоимость химического анкера является важнейшей характеристикой товара и напрямую соответствует качеству, необходимому или достаточному для выполнения конкретной задачи проекта в заданных условиях эксплуатации анкерного крепления.
Обширный ассортимент предлагаемых потребителю анкеров содержит продукты качества стандарт, премиум, универсал, способные предложить оптимальное решение для любой технической задачи и обстоятельствах осуществления монтажных работ.
Анкеры и аксессуары от компании Snabline
Компания «SNABLINE» представляет широкий модельный ряд клеевых составов для химической анкеровки, металлические элементы химического анкерного крепления в ассортименте, технологическое оборудование и дополнительные принадлежности, необходимые для организации процесса монтажных работ наивысшего стандарта качества.
Предлагаемые позиции полностью соответствуют потребностям профессионального монтажа и изготовлены наиболее авторитетными производителями FISCHER (Фишер), HENKEL (Хенкель), SORMAT (Сормат), BIT (Бит), RAWLPLUG (Равлплаг), HILTI (Хилти).
Своим партнерам компания «SNABLINE» предлагает привлекательные и доступные цены на продукты для химической анкеровки, а также оказывает дополнительные услуги, такие как, подбор химического анкера подходящего типа по заданным параметрам, расчет достаточного объема клеевого состава и количества картриджей, определение количества точек крепления на 1 картридж, подбор расходных материалов.
Подбор осуществляется при помощи профессионального ПО (Калькулятор расхода химического анкера), комплексное решение задачи определения химического анкерного состава и его количества, реализуется по предложенным параметрам, в зависимости от типа несущего основания, технологии проведения монтажных работ, линейных размеров металлических элементов анкерного крепления, необходимого количества точек монтажа.
Химический анкер: инструкция по применению
Химический анкер представляет собой специально разработанный химический состав для заполнения монтажного отверстия перед установкой анкеров, шпилек, арматуры и т.д. Смесь позволяет проводить монтаж в экстремальных условиях, практически на всех типах базовых материалов, обеспечивает прочную фиксацию установленного крепежного элемента или арматуры, создает узлы крепления, способные выдержать динамические и сейсмические нагрузки.
В зависимости от конструкции химические анкеры делятся на капсульные изделия и картриджи.
Первые представляют собой капсулу, заполненную химической смесью, ее помещают в монтажное отверстие перед установкой заостренной резьбовой шпильки. При помощи специального установочного инструмента (для большинства диаметров шпильки он идет в комплекте) и перфоратора с ударным режимом, шпилька разбивает и перемалывает стекло капсулы, смешивая его с химическим составом, который заполняет требуемый объем в отверстии. После полного застывания смеси, на смонтированную точку крепления можно давать полную рабочую нагрузку.

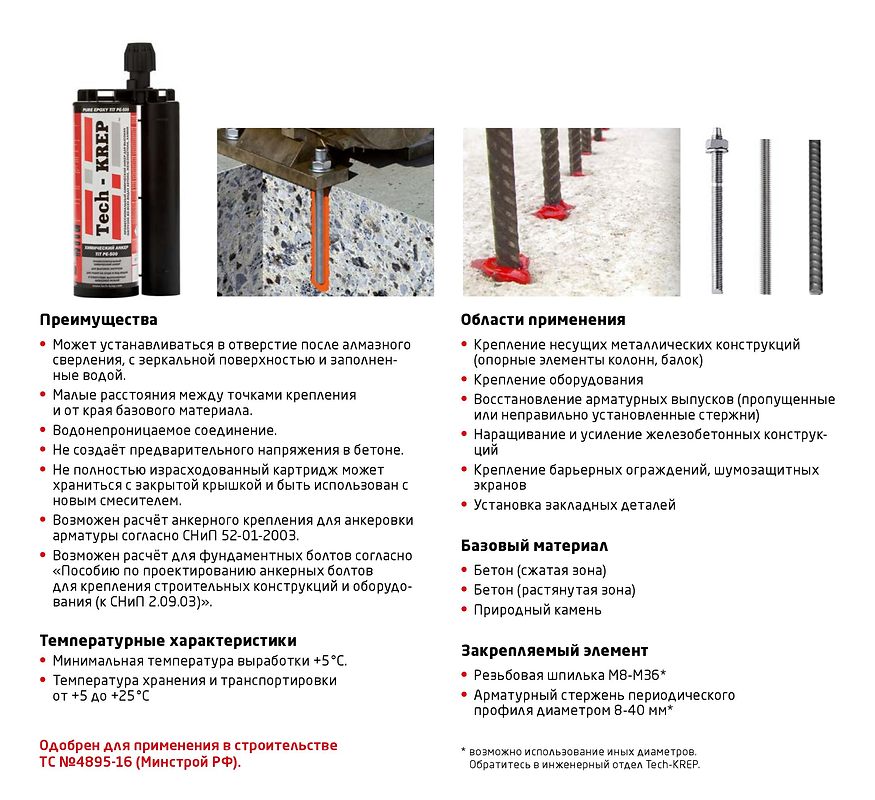

Инъекционный химический анкер выполнен в виде двухкомпонентной системы. Данный вид химических анкеров помещен в пластиковый (у большей части производителей) баллон, который может быть выполнен либо в коаксиальном исполнении, когда отвердитель и основной действующий компонент находятся в общей тубе или же в форме «Шаттла», если баллон состоит из двух туб: в одной из них находится отвердитель, в другой— основной компонент.
Смешивание компонентов происходит при монтаже: они выпрессовываются с помощью специального пистолета и насадки. Преимуществом таких систем есть возможность многоразового использования, с их помощью можно заполнять несколько отверстий под анкеровку.
Крепежные изделия в совокупности с химическими смесями позволяют выполнять следующие виды работ:
- установка конструкций со значительным весом и габаритами;
- крепление бетонных слоев краевых балок из железобетона;
- фиксация лестниц, ограждающих конструкций, поручней, оборудования;
- монтаж консолей, фасадов стальных, металлоконструкций;
- установка инженерных систем и различных агрегатов;
- проведение монтажа на слабонесущих строительных основаниях.
Монтаж химического анкера картриджного типа показан на рисунке 1.
Установка химического анкера выполняется по следующему алгоритму:
- Перед установкой стального крепежного элемента высверливают монтажное отверстие, оно должно полностью соответствовать размерам крепежа.
Поэтому на бур устанавливают ограничитель глубины, или делают пометку на его стержне. Слишком глубокое монтажное отверстие приведет к перерасходу химической смеси. После высверливания отверстие под установку анкера очищают от остатков буровой муки. Для прочистки отверстий используют специальный продувочный инструмент и стальной(или пластиковый) ершик. Если глубина анкеровки более 180-200мм,то требуется использование компрессора со сжатым воздухом и удлинитель для ершика. - В образованное отверстие выпрессовывают определенное количество инъекционного состава или помещают анкер-капсулу. Затем устанавливают резьбовую шпильку или другой крепежный элемент.
- Химический состав расширяется, надежно соединяется со стенками несущего основания и при застывании фиксирует металлический крепеж. После его затвердения образовывается надежный узел крепления, монолитный с несущим основанием (рисунок 2), на который можно устанавливать проектную нагрузку.
Поэтому на бур устанавливают ограничитель глубины, или делают пометку на его стержне. Слишком глубокое монтажное отверстие приведет к перерасходу химической смеси. После высверливания отверстие под установку анкера очищают от остатков буровой муки. Для прочистки отверстий используют специальный продувочный инструмент и стальной(или пластиковый) ершик. Если глубина анкеровки более 180-200мм,то требуется использование компрессора со сжатым воздухом и удлинитель для ершика.Благодаря тому, что химические анкеры работают за счет адгезии с базовым материалом, они имеют следующие преимущества, относительно механических анкеров:
- возможность удерживать значительные нагрузки на большинстве типов несущих оснований;
- проведение анкеровки с малыми краевыми и межосевыми расстояниями;
- не создают излишнее напряжение в несущей поверхности и не приводят к ее растрескиванию;
- возможность проведения анкеровки на участках, наполненных водой, при отрицательных температурах, в условиях действующих динамических и сейсмических нагрузок;
- обеспечение полной герметизации соединений, способствующей их длительному использованию;
- для производства изделий применяются качественные сертифицированные составы, не содержащие токсичных компонентов;
- изделия устанавливаются достаточно быстро и имеют длительный срок эксплуатации, также производители выпускают продукцию с ускоренным временем затвердения;
- возможность проведения анкеровки в ситуациях, когда металлические анкеры не обеспечивают надежные соединения.
Заводы-изготовители предлагают широкий ассортимент химической анкерной продукции, поэтому можно подобрать крепеж под конкретные условия проекта. С помощью химических крепежей выполняется анкеровка в отверстиях, заполненных водой, при высоких и низких температурах, в строительных материалах с низкой несущей способностью, также изделия позволяют усилить уже существующие конструкции.
Стоимость химического анкера
Цена химических анкеров зависит от их состава, обеспечивающего свойства продукции. Изделия, рассчитанные на определенные экстремальные условия эксплуатации, имеют специальные добавки, поэтому их стоимость выше, чем у стандартных анкеров. Если говорить о брендовости, то значимого отличия в цене, между известными торговыми марками нет.
Подбирать анкерную продукцию необходимо в зависимости от материала, на который будет устанавливаться химический крепеж, способа анкеровки (предварительный или сквозной монтаж) и факторов, влияющих на затвердение смеси (внешней температуры, влажности и т.
д.), а также дополнительных характеристик продукции. Например, производитель химических анкеров компания Фишер, разработала серию изделий, не требующих очистки монтажного отверстия от остатков пыли и крошки. Такие составы значительно ускоряют монтаж и снижают стоимость строительных работ.
Если нужно приобрести анкерную продукцию для масштабного строительства, то сэкономить на стоимости крепежных изделий, можно, заказав их по оптовой цене. Дело в том, что при розничной продаже присутствует высокая наценка, которой нет в оптовой торговле и конечная цена на оптовую продукцию значительно ниже.
Расход химического анкера
Несущая способность химических анкеров во многом зависит от правильной их установки и эффективного заполнения клеевым составом отверстия под анкеровку. Производители подробно описывают расход химической смеси в инструкции по эксплуатации или на тубе изделия. Для эффективной установки клеевой состав должен занимать 2/3 от объема монтажного отверстия.
При использовании сетчатой гильзы (пустотелые основания) необходимо прибавить 30%, так как гильза заполняется полностью.
Также требуемый расход инъекционной смеси, можно рассчитать при помощи онлайн-калькулятора, внеся исходные данные. Многие известные бренды имеют свой калькулятор для подбора анкерной продукции, такой способ расчета не занимает много времени и не требует технических знаний от исполнителя.
В ситуации с капсульными анкерами, производитель указывает диаметр и глубину, для которых подходит ампула, поэтому ее несложно подобрать под конкретное отверстие. Например, химический анкер Fischer UMV multicone UMV-P 12×100 рассчитан на диаметр отверстия 15 мм и глубину просверленного отверстия 115 мм.
Важно! Сетчатые гильзы для химических анкеров позволяют зафиксировать химический состав на необходимой глубине анкеровки в пустотелых и щелевых основаниях, обеспечивают правильную фиксацию металлического крепежного элемента в монтажном отвести.
С их помощью можно добиться оптимального расхода инъекционного состава.
Наша компания «1001 КРЕПЕЖ» специализируется на продаже химических анкеров известных торговых брендов: Hilti (Хилти), Henkel (Хенкель), Fischer (Фишер), Sormat (Сормат), Mungo (Мунго), Akfix (Акфикс), Wurth (Вюрт) и т.д. Мы предлагает потребителям высококачественную крепежную продукцию по выгодной оптовой цене. Все изделия сертифицированы, соответствуют требуемым стандартам, обладают высокой несущей способностью.
Перед продажей строительной продукции, менеджеры нашей компании предоставляют клиентам бесплатную профессиональную консультацию. Помогают правильно выбрать химический состав крепежной продукции под конкретное несущее основание, предполагаемую нагрузку и условия эксплуатации, подберут несколько вариантов продукции. Посоветуют инструмент для быстрого монтажа, укомплектуют Ваш заказ, согласно выбранной спецификации и обеспечат его доставку в строго оговоренный срок.
Установка клиновых анкеров для бетона
Краткий обзор типов клиновых анкеров для бетона, правильной глубины сверления и этапов установки.
21 мая 2021 г.
Боб Карлайл
Concrete Fasteners Inc.
Adobe Stock Images | By Funtay
Различные типы клиновых анкеров для бетона производятся для использования в различных областях. Единственные различия между типами бетонных клиновых анкеров заключаются в материале, из которого они изготовлены, и в покрытии или покрытии, которое используется для повышения коррозионной стойкости стали.
- Углеродистая сталь — клиновой анкер для бетона из углеродистой стали поставляется либо с цинковым покрытием для применения внутри помещений, где отсутствует влага, либо с покрытием, нанесенным методом горячего цинкования, для наружного применения, где может присутствовать влага.
Эмпирическое правило:
Чем больше диаметр, тем лучше удерживающая способность.
- Нержавеющая сталь 303/304 — разные производители используют нержавеющую сталь 303 или 304 для своих клиновых анкеров для бетона. Они используются в приложениях, где присутствует влага или где приложение погружено в воду.
- Нержавеющая сталь 316 — нержавеющая сталь высшего сорта, из которой изготавливаются бетонные клиновые анкеры и которые предназначены для использования в условиях погружения и при наличии некоторых химических веществ, таких как хлор, в плавательных бассейнах и вокруг них.
Клиновые анкеры для бетона изготавливаются из цельного стального стержня с резьбой на одном конце, а другой конец сужается с помощью несъемного зажима. Они упакованы с гайкой и шайбой соответствующего размера и бывают девяти различных диаметров от 1/4 дюйма до 1–1/4 дюйма. , в диаметре от 1/4 дюйма до 12 дюймов. длинные во всех диаметрах больше 1/2 дюйма
Ознакомьтесь с допусками на анкерные болты на сайте ForConstructionPros.com/12281002.
Диаметр бетонного клинового анкера, используемого для любого конкретного применения, зависит от веса закрепляемого объекта, диаметра отверстия в закрепляемом объекте и от любых спецификаций диаметра, рекомендованных инженером. Эмпирическое правило заключается в том, что чем больше диаметр, тем лучше показатели удерживания.
Компания Concrete Fastening Systems Inc. предоставляет онлайн-таблицу со значениями и техническими характеристиками клиновых анкеров.
Длина клинового анкера для бетона зависит от толщины закрепляемого материала и глубины погружения клинового анкера в бетон. Каждый диаметр бетонного клинового анкера имеет минимальную глубину заделки, на которую анкер должен быть вставлен в бетон, чтобы получить минимальные значения удержания. Добавление минимального диаметра заделки используемого бетонного клинового анкера к толщине закрепляемого материала плюс толщина гайки и шайбы даст минимальную длину бетонного клинового анкера, который следует использовать.
Минимальная глубина посадки по диаметру
| Диаметр клинового анкера | Минимальная глубина посадки |
| 1 1/2 дюйма | |
| 1/2 дюйма | 2 1/4 дюйма |
| 5/8 дюйма | 2 3/4 дюйма |
| 3/4 дюйма | 3 1/4 дюйма |
7/8 дюйма. | 3 7/8 дюйма |
| 1 дюйм | 4 1/2 дюйма |
| 1 1/4 дюйма. устанавливается анкер. Для бетонного клинового анкера диаметром 5/8 дюйма требуется просверлить в бетоне отверстие диаметром 5/8 дюйма. Отверстие в бетоне должно быть просверлено как минимум на 1/2 дюйма глубже, чем клиновой анкер для бетона будет проникать в бетон. Это дополнительное пространство необходимо для того, чтобы убедиться, что бетонный клиновой анкер не упирается в отверстие до достижения предполагаемой глубины заделки, а также позволяет пыли, которая может образоваться во время установки, падать с пути. Установка клинового анкера для бетона
Об авторе Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет.лет и занимается производством бетонных анкеров с 1981 года. Советы по защите резьбы клиновых анкеров«Как сделать» и «Почему» для распорных бетонных анкеров9003 7 советов по установке подоконника Плиты к бетонному фундаменту Правила изменились… Как и анкерыКлючевая технология HAMMЭкономия 15 миллионов долларов на затратах на ремонт за счет использования правильной системы анкеровки бетонаКак отбить железобетон при сверлении с помощью перфораторов DiabloДопуски на анкерные болтыMerlo Roto 50.30 S-Plus обеспечивает высоту, грузоподъемность и эффективность 9003 8 Предоставление новейших технологий погрузочно-разгрузочных работ для повышения производительности, Универсальность использования и эффективность оператора — это Merlo Rotos R50. Ключевые партнерские отношения повышают безопасность на рабочем месте в дорожно-строительной отраслиВ период с 2021 по 2023 год количество смертельных случаев, связанных с вождением, увеличилось. Дорожно-транспортные происшествия происходят все чаще и с более серьезными последствиями. Как подрядчики, дорожники могут оставаться в безопасности и лучше защитить себя? 6 способов победить жару этим летомНа строительных площадках редко бывает идеальная температура, а наличие тепла и влажности может быстро превратить безопасную рабочую площадку в опасную, если не будут приняты превентивные меры безопасности. Электрическая тачка PowerPusher E-750™ двигается больше, до 1000 фунтов!Электрическая тачка E-750 с баком для раствора и бетонной воронкой вмещает ¼ ярда жидкого бетона и направляет раствор в узкие места. Бетонный анкер помогает восстановить исторический сарай Структурная целостность амбара в Великобритании, построенного в 14 веке, была нарушена, и инженеры решили, что система крепления бетона Cintec решит проблему. GRS-IBS экономит время при замене бетонного мостаПри первом использовании инновационной технологии GRS-IBS в Вермонте она и система штифтов Anchor Diamond Pro оказались критически важными для проекта замены моста Хартленд (I-91) — сокращение срока установки с двух лет до шести месяцев. КОНФАСТ 1/4 -20 x 2 1/4 дюйма. Набор анкерных анкеров для бетона с наружной резьбойDiablo просверливает арматуру с помощью сверла Demon SDS для арматуры на выставке World of Concrete 2022Hillman демонстрирует системы крепления бетона для средних нагрузок на WOCблокировать , и кирпичных применений, эти прочные, устойчивые к коррозии анкеры соответствуют требованиям ICC-ES и доступны в трех цветах: синем, белом и черном с диаметром 3/16”, 1/4” и 5/16”. Быстрая резка без дыма Резайте бетон, металл и каменную кладку с меньшими усилиями — как в помещении, так и на улице — с новой аккумуляторной отрезной пилой Nuron DSH 700-22. Уголок жесткого соединителя RCA-CАнкеры CONFAST SammysАнкеры CONFAST StrikeТехнические характеристики и инструкции по установке анкеров CONFAST Strike в бетоне. Практический пример: 931 дом полагаются на строительство подпорной стены в Южной КалифорнииДля развития Портола Хиллс потребовалось преобразовать участок из его естественного состояния долин и крутых склонов в акры готовых к строительству плоских участков. Большая подпорная стена была построена, чтобы увеличить площадь собственности. Клиновой анкер для бетона Kwik Bolt-TZ2Как забить железобетон при сверлении с помощью молотковых коронок DiabloПроизводительность снижается при ударе по арматуре при бурении. С перфораторами Rebar Demon вы можете сверлить до 7 раз дольше в армированном бетоне и оставаться эффективным! Анкерные болты, перила и арматура в бетоне с анкерной эпоксидной смолой СПРАШИВАЙТЕ ЭКСПЕРТОВ
