Химический анкер: инструкция по применению

Что такое химический анкер

Принцип действия химического анкера

Состав химического анкера

Разновидности и установка химических анкеров

Области применения химических анкеров

Преимущества химических анкеров

Что такое химический анкер

Химический анкер – альтернатива традиционному монтажу. Это двухкомпонентная синтетическая смола, которая соединяет металлический элемент (болт, резьбовую шпильку, арматурный стержень периодического профиля) с основанием. Химический анкер называют также инжекционной массой, жидким или вклеивающим анкером и дюбелем.

Данная технология появилась относительно недавно, однако быстро вышла в лидеры рынка благодаря удобству применения, высокой прочности соединения и отличной совместимости с пористыми и пустотелыми материалами. Вклеивающие анкеры используют для монтажа близко к углу, креплений с большими нагрузками, в том числе вибрационными, установки в пустотелые основания и других случаев.

Принцип действия химического анкера

Принцип работы жидких анкеров прост. В стене или полу просверливают отверстие диаметром на 2-4 мм больше, чем металлический элемент. Затем отверстие прочищают, заполняют его клеящим составом и помещают туда крепежное изделие. Вещество плотно связывается с металлическим стержнем и основанием, заполняет все шероховатости материала и затвердевает, образуя монолитное соединение.

Состав химического анкера

Производители обычно не раскрывают точный состав химического анкера, но чаще всего туда входит синтетическая смола, отвердитель и наполнитель. Синтетическая смола сделана на основе полиэстера, винилэстера, акрила, полиуретана и других органополимеров. Отвердитель необходим скорости полимеризации клеевого состава, а наполнитель, в качестве которого используются кварцевый песок и цемент, – для прочности.

Срок окончательного затвердевания разных клеящих составов варьируется от нескольких часов до суток. Вид и состав жидкого анкера подбирается под конкретную задачу с учетом нагрузок, материала основания, климатических условий и других характеристик.

Как выбрать химический анкер

Разновидности и установка химических анкеров

Химические анкеры бывают двух типов: ампульные и инъекционные.

Ампульные выпускаются с одно- и двухкомпонентным составом. Содержимое находится в стеклянной капсуле. Ампулу помещают в отверстие и вставляют крепежный элемент, который разбивает ее. Клей схватывается, а осколки стекла дополнительно армируют соединение. Для каждого крепежного узла используется новая капсула, которая подбирается под глубину и диаметр отверстия. Этот вид анкеров используется для работы с плотными материалами, такими как полнотелый кирпич и бетон.

Инъекционные анкеры или инжекционные массы представляют собой объемный картридж с двумя отсеками, заполненные разными составами на основе органических полимеров. На тубу надевается смеситель, затем она вставляется в специальный пистолет. Инжекционные массы подходят для работы как с полнотелыми, так и пустотелыми основаниями: бетоном, ячеистым бетоном, газобетоном и керамзитобетоном, поризованной керамикой, пустотелым кирпичом, известняком, песчаником и другими. Перед заполнением отверстия в блоках и кирпиче с пустотами в него вставляют пластиковую гильзу или металлический рукав, иначе клеящий состав заполнит большие пустоты материала.

Видеоинструкция по монтажу химического анкера

Области применения химических анкеров

Крепление и замена арматуры при возведении ответственных конструкций (мостов, перекрытий, лестниц, опорных колонн, эстакад и др. )

Вклейка выпусков рабочей арматуры при наращивании фундамента, соединении стен, плит перекрытий, увеличении колонн и лестниц

Фиксация стальных элементов

Домостроение (монтаж кровли, балконов, ворот, беседок и т.п.)

Установка вспомогательного оборудования (спутниковых тарелок, сантехники, фонарей, перил, балюстрад и др.)

Монтаж оборудования, при котором необходима электрическая изоляция, например, установка поручней в тоннелях

Крепление конструкций под водой и при повышенной влажности

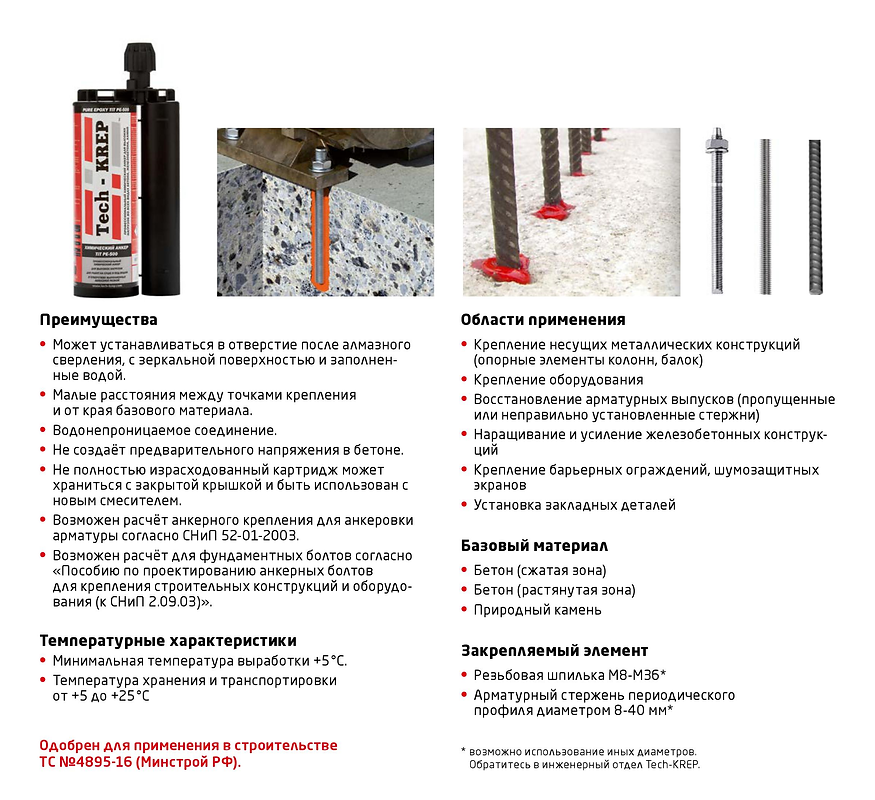

Преимущества химического анкера

Химические анкеры отличаются от обычных рядом преимуществ. Крепления с использованием инжекционных масс устойчивы к вибрационным, динамическим и статическим нагрузкам. В таких соединениях прочность на вырыв в 2-3 раза выше, чем при использовании механических аналогов.

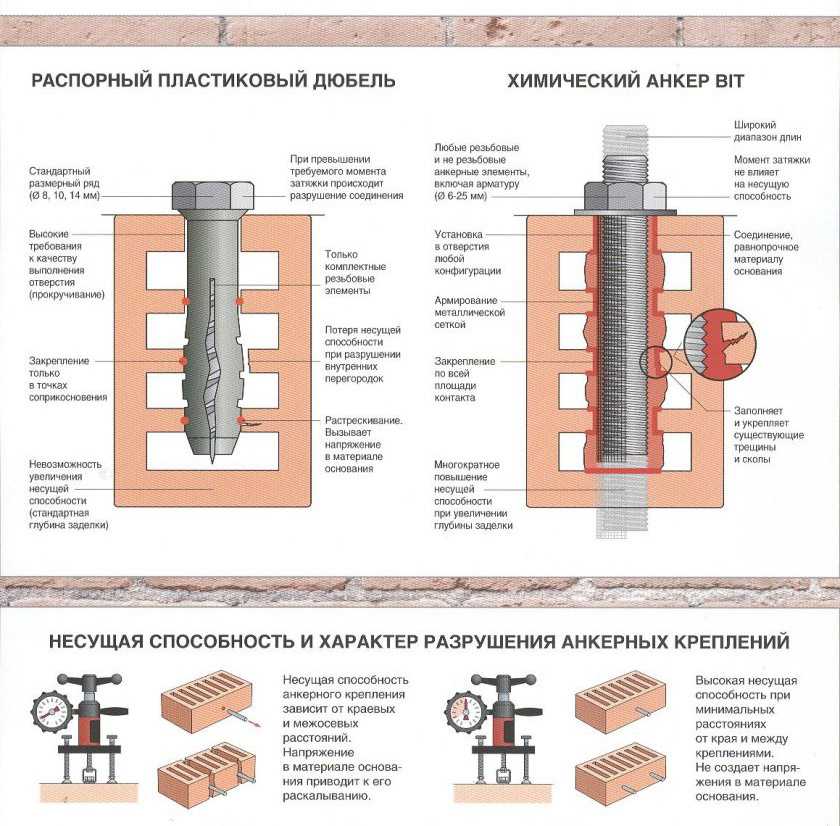

В отличие от распорных дюбелей и анкеров, химические не вызывают напряжения в материале основания, поэтому ими можно крепить близко от угла, не боясь сколов и растрескивания, а также оставлять минимальное расстояние между точками крепления. Ни один другой крепеж не обеспечит такую высокую нагрузку при монтаже в ячеистом кирпиче и других пустотелых и пористых материалах.

Кроме того, химический анкер заполняет все трещины и сколы основания и увеличивает площадь контакта металлического изделия с материалом, поэтому даже при разрушении одной или нескольких внутренних перегородок несущая способность не теряется. По этой причине инжекционная масса оптимальна для ветхих оснований.

Она позволяет устанавливать крепеж в отверстия любой конфигурации, в том числе конусообразные, и использовать нестандартные метизы и арматуру. В случае традиционного монтажа с помощью пластиковых дюбелей или клиновых металлических анкеров используются только стандартные размеры изделий.

Клеящий состав твердеет не сразу, поэтому положение металлического стержня можно корректировать. При работе с обычными анкерами и дюбелями такое невозможно. Еще одним плюсом является герметичность соединения и устойчивость химических анкеров к агрессивной среде, также ими нередко фиксируют конструкции под водой.

Если говорить коротко, то можно выделить следующие особенности химических анкеров:

Подходят не только для резьбовых элементов крепежа, но и для арматуры

Устойчивость к вибрации

Высокая несущая способность и прочность на вырыв

Можно использовать в агрессивной среде и под водой

Нет жестких требований к форме установочного отверстия

Монолитное соединение, равнопрочное материалу основания

Идеально подходят для пористых и полых материалов

Герметичность и долговечность соединения (около 50 лет по регламенту ЕС)

Простая установка без специальных навыков

Понравился материал?

comments powered by HyperComments

Химический анкер (инжекционная масса) ITH 300 P Sormat

Главная»Анкеры»Анкеры химические» Инструкция по применению и установке химического анкера ITH 300 P Sormat

Снято с производства › › › см. Химический анкер (инжекционная масса) ITH 300 Pe Sormat

Анкер химический (инжекционная масса) ITH 300 P Sormat — это смола на основе полиэстера (без стирола) с новой системой автоматического открывания тубуса из фольги. Инжекционная масса применяется для крепления в сплошные и пористые материалы (бетон, природный камень, кирпич и т.п.). Допускает использование близко от края. Без сильного запаха. Не требует специального оборудования — используется стандартный пистолет для силиконового герметика. Благодаря низким усадочным свойствам подходит для использования с арматурой. Допускает крепление под водой и во влажное отверстие. Пожаробезопасность до 120°C.

Инструкция по применению и установке химических анкеров ITH 300 P в сплошные материалы

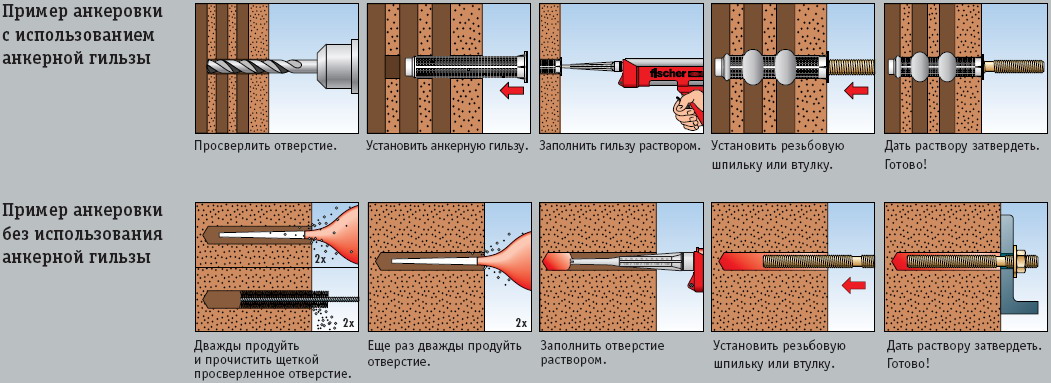

Просверлить отверстие необходимого диаметра и глубины.

Прочистить отверстие круглой металлической щёткой и продуть воздухом с помощью насоса IPUM.

Срезать металлический зажим с пластикового пакета внутри картриджа.

Навернуть смеситель ISL.

С помощью пистолета IPU 150/300 выдавить состав в отверстие примерно на 2/3.

Установить резьбовую оцинкованную шпильку в отверстие до упора и провернуть несколько раз.

Выдержать требуемое время не нагружая шпильку.

Установить прикрепляемый материал и завернуть гайку необходимым моментом.

Инструкция по применению и установке химических анкеров ITH 300 P в пустотелые материалы

Просверлить отверстие необходимого диаметра и глубины.

Вставить в отверстие пластиковую сетчатую гильзу IOV или металлический перфорированный рукав IOV-M необходимого размера.

С помощью пистолета IPU 150/300 заполнить полностью гильзу или рукав составом.

Установить резьбовую оцинкованную шпильку до упора и провернуть несколько раз для равномерного распределения смолы.

Выдержать требуемое время не нагружая шпильку.

Установить прикрепляемый материал и завернуть гайку необходимым моментом.

Требуемое время выдержки
Температура материала основания °С	Время схватывания мин.	Нагружать через мин.
25	8	20
15	13	20
5	21	30
-5	50	90

Номенклатура технологического оборудования к химическому анкеру (инжекционной массе) ITH 300 P Sormat
Артикул	Тип	Изображение	Упаковка шт.	Вес кг/ 1000 шт.
72640	ITH 300 P Смола на основе полиэстера (без стирола), 300 мл		12/-	550,0
72603	ISL смеситель		10/-	8,6
72610	ISL EXT удлинитель, 250 мм		10/-	4,8
72620	IPU 150/300 механический пистолет для инжекционной массы (химического анкера)		1/12	933,0
72604	IOV M6-M8 (12×50) пластиковая сетчатая гильза для инжекционной массы		50/-	0,9
72605	IOV M10-M12 (15×85) пластиковая сетчатая гильза для инжекционной массы	—//—	20/-	2,3
72606	IOV M10-M12 (15×135) пластиковая сетчатая гильза для инжекционной массы	—//—	20/-	3,2
72607	IOV M16 (20×85) пластиковая сетчатая гильза для инжекционной массы	—//—	20/-	3,5
72615	IOV-M M6-M8 (11×1000) металлический рукав для инжекционной массы		1/50	47,0
72617	IOV-M M10-M12 (15×1000) металлический рукав для инжекционной массы	—//—	1/50	63,0
72618	IOV-M M16 (20×1000) металлический рукав для инжекционной массы	—//—	1/25	89,6
72622	ISH M6x48 металлическая втулка с внутренней резьбой		10/-	8,0
72623	ISH M8x80 металлическая втулка с внутренней резьбой	—//—	10/-	35,0
72624	ISH M10x80 металлическая втулка с внутренней резьбой	—//—	10/-	42,0
72625	ISH M12x80 металлическая втулка с внутренней резьбой	—//—	10/-	52,0
72621	Насос для продувки отверстий IPUM		1/-	236,0
79180	Метал. щетка для прочистки отверстия Ø 13×300		1/-	41,0
79181	Метал. щетка для прочистки отверстия Ø 18×300	—//—	1/-	43,0
79182	Метал. щетка для прочистки отверстия Ø 28×300	—//—	1/-	55,0

Размеры и параметры установки резьбовых шпилек
Тип шпильки	Размер шпильки	Размер гайки под ключ	Толщина прикрепляемого материала мм	Диаметр сверла мм	Мин. глубина сверления (анкеровки) мм	Момент затяжки Нм	Допустимые нагрузки* кН (ненапряжённый бетон С 20/25)
Тип шпильки	Размер шпильки	Размер гайки под ключ	Толщина прикрепляемого материала мм	Диаметр сверла мм	Мин. глубина сверления (анкеровки) мм	Момент затяжки Нм	Вырыв	Срез
KEVA 8×110	M8	13	15	10	80	11	5,8	5,4
VKS 8×110	M8	13	20	10	80	11	5,8	5,4
VH 8×110	M8	13	20	10	80	11	5,8	5,4
KEVA 10×130	M10	17	20	12	90	22	8,1	8,6
VKS 10×130	M10	17	25	12	90	22	8,1	8,6
VH 10×130	M10	17	25	12	90	22	8,1	8,6
KEVA 12×160	M12	19	30	14	110	38	11,6	12,5
VKS 12×160	M12	19	35	14	110	38	11,6	12,5
VH 12×160	M12	19	35	14	110	38	11,6	12,5
KEVA 16×190	M16	24	40	18	125	95	19,8	23,3
VKS 16×190	M16	24	45	18	125	95	19,8	23,3
VH 16×190	M16	24	45	18	125	95	19,8	23,3
KEVA 20×260	M20	30	60	24	170	170	29,1	36,6
VKS 20×260	M20	30	70	24	170	170	29,1	36,6
VH 20×260	M20	30	70	24	170	170	29,1	36,6
KEVA 24×300	M24	36	55	28	210	260	33,1	52,4
VKS 24×300	M24	36	65	28	210	260	33,1	52,4
VH 24×300	M24	36	65	28	210	260	33,1	52,4

* Расчёт нагрузок:

Величина нагрузок рассчитана с учетом коэффициента безопасности согласно одобрениям и коэффициентом безопасности по действию исходя из γF= 1. 4. Нагрузки действительны при расстоянии между прутками арматуры s ≥ 15 см, или s ≥ 10 см, если диаметр арматуры d s ≤
10 мм.

Бетон считается ненапряженным при внутреннем напряжении σL + σR ≤ 0. При отсутствии точных данных можно принять σR = 3 Н/мм2 (σL включает напряжение в бетоне вследствие внешних нагрузок, а также силы, действующие на анкер; σR включает напряжение
возникшее при усадке или ползучести бетона, а также при смещении опорных стоек или смене температуры).

Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x hef), разрушение бетона по кромке рассчитывается по ETAG, приложение С, метод расчетов А.

Возможно использование данных таблицы для любых шпилек такого же класса прочности.

Вы можете заказать и купить химические анкеры (инжекционную массу) ITH 300 Pe Sormat по оптовым ценам.

типов бетонных анкеров | Как и когда их использовать

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном. Есть десятки причин, по которым вам нужно что-то закрепить на бетоне. И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать. Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне. Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., включая бетон.

В этой статье мы рассмотрим множество типов анкеров для бетона, их общее использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта. Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Типы нагрузок на бетонные анкеры

Бетонные анкеры предназначены для поддержки различных типов нагрузки и различных степеней давления. Понимание типа нагрузки, которая будет воздействовать на анкер, и ее величины важно при выборе правильного варианта использования.

Совет для профессионалов: Имейте в виду, что если вы выбираете анкер для чего-то, например, для строительства дома, крепления сарая или в любом другом месте, где важна безопасность, вы должны позволить архитектору, производителю или инженеру выбрать лучший бетонный анкер для вашего бетона. заявление. Я бы выбрал ваш собственный только тогда, когда безопасность не имеет значения.

Тип нагрузки зависит от направления давления на анкер. Например, если вес тянет за якорь, это другой тип нагрузки, чем если бы он давил на его сторону.

При выборе анкеров для бетона учитывайте как тип нагрузки, так и вес, который может выдержать анкер. Иногда это упрощается, потому что на этикетке часто указываются пределы веса якоря. Однако, когда вы покупаете их по отдельности, определить их гораздо сложнее. Здесь пригодится хороший набор чертежей.

Прочность на сдвиг описывает величину силы, которую вес объекта оказывает на анкерную сторону. Это обычное дело при подвешивании картины или использовании болта бухгалтерской книги.
Прочность на растяжение — это сила, необходимая для вытаскивания анкера из бетона. Это важно при креплении сарая к бетонному фундаменту.
Статическая прочность важна для объектов, которые никогда не двигаются и всегда оказывают одинаковое давление.
Динамическая прочность используется для защиты движущихся или вибрирующих объектов.
Ударная прочность необходима при внезапном увеличении веса.

Обзор анкеров для бетона

Ниже приведен краткий обзор наиболее распространенных типов анкеров для бетона и способов их использования. Мы рассмотрим более подробно позже в этой статье. Имейте в виду, что перед тем, как закрепить анкеры, сначала просверливается направляющее отверстие. Обычно это делается с помощью перфоратора и сверла по камню.

К распространенным типам анкеров для бетона относятся:

Анкеры с молотком: Они устанавливаются с помощью молотка.
Шурупы по бетону: Это шурупы, специально предназначенные для крепления бетона. Сначала сверлится пилотный дом, который немного меньше шурупа. Затем устанавливается шуруп, которым завершается сверление отверстия. Это обеспечивает плотный захват.
Защитные экраны:
Анкер ходового винта:
Пластиковый дюбель:
Анкерные болты:

Типы анкеров для кирпичной кладки и бетона считаются легкими, средними или тяжелыми в зависимости от того, какой вес они могут выдержать.

Легкие анкеры лучше всего подходят для настенных подвесок весом до 50 фунтов.

Анкеры средней нагрузки

лучше всего подходят для настенных подвесов весом до 200 фунтов.

Анкеры для тяжелых условий эксплуатации

лучше всего подходят для структурных нужд и настенных ковров весом более 200 фунтов.

Всегда консультируйтесь с архитектором, инженером или изготовителем, если анкеры для бетона используются в конструкции или когда возникает вопрос безопасности.

Работа с анкерами для бетона

Установка анкеров для бетона не так уж сложна. Но сверление бетона может быть затруднено, если у вас нет подходящих инструментов. Бетон твердый и плотный, особенно если это бетон с высоким пси и большим количеством камня. Размер и плотность камней могут сильно различаться от партии к партии, и невозможно точно узнать, где находятся камни. Если вы когда-нибудь просверливали бетон и натыкались на твердый камень, вы знаете, насколько это сложно.

Для бетонных анкеров необходимо сначала просверлить пилотное отверстие. Лучший способ сверлить бетон – это использовать хороший перфоратор и новую коронку. С этими двумя вещами это обычно довольно легко сделать. С правильными инструментами и битами даже камни, как правило, не проблема.

Попробуйте использовать воду, сжатый воздух или воздуходувку, чтобы охладить долото и уменьшить количество пыли.

Всегда надевайте маску при сверлении бетона, так как пыль может быть вредной.

При установке бетонных анкеров используйте перфоратор.
При использовании анкеров для бетона вам нужно будет просверлить пилотное отверстие, так что запаситесь хорошим сверлом.
Используйте баллончик со сжатым воздухом, грушу или воду для очистки от пыли.
Купите биту нужного размера и получите одну или две запасные.
Используйте химические анкеры или анкеры с пороховым приводом при работе с чрезвычайно тяжелыми объектами, которые требуют промышленной фиксации. Как правило, они предназначены только для профессионалов.

Лучший бетонный анкер для вашего проекта зависит от материала, в котором вы сверлите, веса объекта и типа силы.

Анкеры для легких и средних нагрузок подходят для большинства проектов «сделай сам», например, для подвешивания картин. Для тяжелых объектов используйте усиленный анкер.

Что делают бетонные анкеры?

Анкеры для бетона соединяют бетон с другими объектами, такими как дерево, металл, пластик, машины и даже бетон.

Бетон — отличный материал для фундамента. Он очень прочный, плотный, с ним легко работать, он доступен по цене и устойчив к атмосферным воздействиям. Почти каждый дом или большое сооружение, построенное в наши дни, использует бетон где-то в своем фундаменте, например, в фундаментах. Но как закрепить дом или другую постройку на бетоне? Бетонный анкер.

В следующий раз, когда будете проезжать мимо фонарного столба, обратите внимание, как его основание прикручено к бетонному основанию. То же самое можно сказать о мостах, зданиях, больших вывесках и почти любой другой конструкции. Если вы хотите построить что-то устойчивое и надежное, то использование бетонного фундамента с анкерами может стать отличным решением.

Анкеры для бетона также находят широкое применение в быту.

Легкие бетонные анкеры отлично подходят для подвешивания картин, вешалок для полотенец, дверей и других объектов весом менее 50 фунтов (22,7 кг) к бетонным стенам.
Бетонные анкеры для средних нагрузок могут выдерживать вес до 200 фунтов (90,7 кг). Они полезны для крепления более тяжелых предметов, например, телевизора.
Тяжелые бетонные анкеры предназначены в основном для строительства. Они могут выдерживать вес более 200 фунтов (90,7 кг). Вы можете использовать усиленные анкеры для соединения бетона практически с любым другим материалом. Они распространены при строительстве дома. Анкеры привязывают дом к его бетонному фундаменту. Если вы просто построили дом на бетоне, не закрепив его, сильный шторм или наводнение могут опрокинуть его или оторвать от фундамента.

Таким образом, бетонные анкеры крепят другой объект к бетону. Чаще всего они используются для проектов «сделай сам» по дому, например, для подвешивания картины или телевизора к цементной стене.

Какой тип анкера для бетона лучше?

Анкеры для бетона бывают различных форм, размеров и конструкций. Каждый предназначался для другого приложения.

Анкеры

предназначены для сопротивления различным видам силы и различным величинам. Убедитесь, что вы покупаете правильный якорь для вашего приложения. Как правило, можно делать больше, чем вам нужно, но я бы не стал делать меньше, иначе вы рискуете потерпеть неудачу.

Выберите анкер подходящего размера и типа для своего проекта, чтобы все, что вы закрепляете, было прочным и надежным. Я видел, как низкорослые анкеры вырываются прямо из бетонной стены, что может повредить не только стену, но и объект, который вы подвешиваете.

Также убедитесь, что вы правильно установили анкеры. Я также видел, как анкеры, которые были правильно подобраны, терпели неудачу из-за неправильной установки. Как правило, это происходит из-за слишком большого диаметра направляющего отверстия для анкера, который не обеспечивает плотную посадку.

Типы анкеров для бетона

Анкеры для бетона бывают двух основных форм: залитые на месте и установленные на столбе. вот описание каждого.

Залитые анкеры

Залитые анкеры устанавливаются во влажный бетон, например, в фундамент или стену фундамента. Они постоянно фиксируют анкер в поверхности бетона, что делает их чрезвычайно прочными.

Этот тип анкера отличается долговечностью и обычно может выдерживать очень большие нагрузки. Литье на месте обычно используется для строительства и крепления больших конструкций или объектов. Стяжки, которые крепят дом к его фундаменту, обычно отливаются на месте. Когда анкер устанавливается прямо в мокрый бетон, бетон плотно прилипает и высыхает без необходимости в пилотном отверстии. Это дает якорю гораздо более плотную посадку, чем можно было бы достичь в противном случае.

Поскольку они такие прочные, они отлично подходят для структурных работ. Крепление тяжелых предметов к бетону или присоединение бетонных плит к конструкционным материалам, таким как балки, стены и фундаменты, выполняется с помощью залитых на месте анкеров.

Поскольку монолитные бетонные анкеры должны быть установлены, когда бетон влажный, их размер, тип, расстояние и конструкция обычно указываются на чертежах. Обычно это определяется архитектором или инженером.

Анкеры для постустановки

Анкеры, устанавливаемые после монтажа, обычно не так надежны, как анкеры, залитые на месте, потому что они устанавливаются после высыхания и затвердевания бетона. Однако, несмотря на то, что они обычно считаются менее надежными, бетонный анкер для тяжелых условий эксплуатации все же может выдерживать нагрузки, превышающие 200 фунтов (90,7 кг).

Если вам нужна еще большая прочность, перед установкой анкера в направляющее отверстие можно нанести двухкомпонентный акриловый анкерный клей. Это увеличивает прочность за счет сцепления с анкером, что аналогично установке его во влажный бетон. Клей поставляется в тюбике и очень похож на работу с герметиком или клеем.

Анкеры для бетона, устанавливаемые после монтажа, обычно используются в тех случаях, когда требуется меньшая прочность, как в большинстве проектов «сделай сам». Например, если вам нужно прикрепить телевизор к цементной стене, можно использовать анкерные болты.

Практически любой объект можно закрепить на бетонной плите с помощью анкера, установленного на столбе.

Они бывают разных размеров, прочности и дизайна. Выберите правильный вариант для проекта, над которым вы работаете.

Поскольку анкеры для бетона, установленные после установки, используются после того, как бетон высохнет и затвердеет, вам необходимо просверлить направляющее отверстие. Пригодятся хороший перфоратор и новые ноты.

Совет: Не сверлите слишком большое или слишком маленькое пилотное отверстие. Если он слишком большой, якорь не будет плотно прилегать и его можно будет легко вытащить. Слишком маленький, и вам будет трудно вдавить анкер, не повредив бетон. Бетон не поддается, он только трескается.

Размер анкера для бетона

Анкеры бывают различной толщины и длины.

Более длинные и толстые бетонные анкеры лучше подходят для более тяжелых весов. Стальные балки, конструкционные материалы и тяжелое оборудование используют гораздо более толстые и длинные анкеры, чем если бы вы вешали картину.

Меньшие анкеры предназначены для крепления небольших или легких предметов. Такие вещи, как картина, телевизор, мебель, каминная полка, изголовье кровати, светильник и т. д.

Размер якоря сильно влияет на силу, которую он может выдержать и выдержать, не сломавшись.

Металлический анкер для бетона

При выборе лучшего анкера для бетона для вашего проекта необходимо учитывать металл, из которого он изготовлен. Это во многом зависит от того, где вы будете устанавливать анкер.

Большинство анкеров для бетона изготавливаются из нержавеющей стали или цинка. Нержавеющая сталь, как правило, лучше подходит для использования на открытом воздухе или во влажной среде, поскольку она не ржавеет. Цинковые анкеры лучше подходят для закрытых или сухих помещений, потому что ржавчина не является проблемой.

Преимуществом использования цинковых анкеров по сравнению с анкерами из нержавеющей стали является цена. Цинк вдвое дешевле.

Анкеры для монолитного бетона

Анкеры для монолитного бетона являются одними из самых прочных и надежных конструкций на рынке. Они вставляются непосредственно во влажный бетон до того, как он затвердеет. Это обеспечивает постоянное встраивание анкера в бетонную плиту, что обеспечивает гораздо более плотное соединение.

Эти анкеры обычно используются для структурных применений, таких как крепление стен к бетонному фундаменту или крепление больших балок или тяжелых предметов.

Залитые на месте анкеры могут выдерживать большое давление без растрескивания бетона. При правильном использовании этих анкеров существует небольшой риск крошения или растрескивания бетона вокруг анкера. Также отсутствует риск повреждения бетона при сверлении или установке анкера, поскольку пилотное отверстие не требуется. Это делает их одним из лучших вариантов для крепления тяжелых грузов к бетонной поверхности.

Литые анкеры, как правило, не используются в проектах «сделай сам», так как они предполагают формирование и заливку бетонной плиты.

J-образный болт

Самый распространенный тип бетонных анкеров, который мы используем при строительстве новых домов здесь, в Нью-Джерси, называется J-образный болт. Причина, по которой они называются J-образными болтами, заключается в том, что они имеют форму буквы J.

Один конец болта имеет J-образный изгиб, а другой конец имеет резьбу. Конец J помещается во влажный бетон, а конец с резьбой торчит вверх. Когда бетон высохнет, поверх бетона можно положить дерево или какой-либо другой материал с торчащим из него болтом. Затем с помощью шайбы и гайки материал крепится к бетону. Обычно так мы привязываем каркас дома к фундаменту.

Подъемные вставки

Подъемные вставки облегчают перемещение и транспортировку тяжелых бетонных плит.

Вставки, как правило, состоят из металлического штифта, прикрепленного к круглой проушине, постоянно залитой в бетон. Затем люверсы прикрепляются к проволоке или цепи и поднимаются тяжелой машиной, такой как кран или экскаватор. Вы также можете использовать эти проушины с небольшими бетонными плитами, чтобы поднять их вручную или с помощью небольших машин, таких как Bobcat.

Подъемные вставки используются для транспортировки и установки тяжелых бетонных плит. Они не используются в качестве структурного анкера, но по-прежнему считаются формой бетонного анкера. Как только бетон перемещается и устанавливается на место, вставка обычно остается на месте. Однако при необходимости вставку можно удалить.

Анкерные швеллеры

Анкерные швеллеры представляют собой прокатные стальные швеллеры, устанавливаемые непосредственно во влажный бетон, которые функционируют как направляющая для ваших болтов. Они позволяют удалять и добавлять новые болты в канал по мере необходимости. Это работает следующим образом: канал прикрепляется к бетону, а болт к каналу. Болты фактически не соприкасаются с бетоном. Благодаря продуманной конструкции болты можно перемещать по каналу и регулировать по мере необходимости.

Они плотно прилегают к поверхности бетонной плиты, что делает их идеальными для пешеходных дорожек.

Анкерные каналы универсальны, так как вы можете отрегулировать расположение болтов или удалить их по своему усмотрению.

Шпильки с головкой

Шпильки с головкой используются в основном для приварки металла к бетону.

Их называют шпильками с головками, потому что они имеют толстые стальные головки, прикрепленные к круглой шпильке. Они выглядят как болт без резьбы. Обычно они используются для крепления металлических листов или балок к бетонной поверхности. Одна часть шпильки втыкается в бетон, а другая выступает наружу. Часть, выступающая из бетона, затем приваривается к металлу.

Такой анкер для бетона не нужен домовладельцу. Обычно они используются в коммерческом строительстве сварщиками.

Резьбовые втулки

Резьбовые втулки могут быть предварительно залиты во влажный бетон. Они позволяют вам использовать болты для крепления объектов к бетонной поверхности без необходимости сверления направляющего отверстия. По сути, втулка действует как направляющее отверстие.

Резьбовые втулки отлично подходят для крепления любых предметов к бетонной плите. Они очень прочные и имеют точный размер болта, который вы используете, поэтому вам не нужно беспокоиться о сверлении направляющего отверстия правильного размера. Вам также не нужно беспокоиться о повреждении бетона при сверлении, поскольку втулки устанавливаются, пока бетон еще влажный. И не о пыли беспокоиться.

Верх резьбовой втулки устанавливается заподлицо с бетонной поверхностью. Это означает, что материал может располагаться заподлицо с верхней частью бетона, и втулка не мешает. Они также не представляют опасности споткнуться.

Анкеры для бетона с последующей установкой

Анкеры для бетона с последующей установкой устанавливаются в затвердевший бетон с помощью дрели. Если вам нужно что-то прикрепить к затвердевшему бетону, единственным вариантом является анкер, установленный на столбе. Они немного менее долговечны и, как правило, не такие прочные, как монолитные бетонные анкеры, но все же очень прочные.

Типы анкеров для бетона, устанавливаемые после установки, устанавливаются с использованием просверленного пилотного отверстия. Это означает, что вам также понадобится хорошая дрель и сверло по камню. Я рекомендую использовать перфоратор. Они намного лучше сверлят бетон, чем традиционная дрель, которая только вращается.

Анкеры, устанавливаемые после установки, являются наиболее распространенным типом, используемым домовладельцами для проектов «сделай сам», поскольку они в основном используются после завершения строительства.

Некоторые анкеры, устанавливаемые на столбах, могут использоваться для структурных применений, однако обычно они также включают использование двухкомпонентного эпоксидного наполнителя, который связывает анкер с бетоном. Они продаются в тюбиках, похожих на герметик, и впрыскиваются в отверстие перед установкой анкера. По сути, они создают такую же прочную связь, как если бы вы установили анкер в мокрый бетон.

Большинство бетонных анкеров, устанавливаемых на столбах, используются для подвешивания простых предметов, таких как телевизор или картина, к бетонной стене, и их можно найти в любом магазине товаров для дома.

Анкер для лаг

Анкеры для лаг очень похожи на резьбовые втулки. Экран представляет собой просто резьбовую втулку, которую вы устанавливаете в пилотное отверстие вместо мокрого бетона. Сначала сверлится пилотное отверстие, а затем забивается щит.

После того, как щит забит молотком, в него ввинчивается шуруп, который крепит материал к бетону.

Анкеры для защитных экранов являются одним из самых популярных и универсальных типов анкеров для бетона, устанавливаемых после монтажа. Они плотно удерживают материал на бетоне до тех пор, пока щит держится на месте. Однако, поскольку болт не касается бетона, все давление приходится на экран. Но они очень безопасны. Защитные щитки предназначены для расширения, когда вы ввинчиваете винт в щиток, который оказался очень плотным. Когда вы вставляете в щит стягивающий винт, дно щита раскалывается и расширяется, увеличивая свой диаметр и закрепляя его в бетоне металлическим оребрением. Благодаря своей способности расширяться и захватывать окружающий бетон, лаг-щиты могут выдерживать большой вес и выдерживать высокое давление.

Поскольку щит вбит в бетон, он плотно прилегает к поверхности бетона.

Наконечники:

Благодаря своему мягкому металлическому клину анкерные болты для защитных экранов хорошо работают там, где трюм может подвергаться вибрации.
При сверлении отверстия для анкерного щита имейте в виду, что правильный размер отверстия очень важен. Щит будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен молотом.

Клиновой анкер

Клиновые анкеры просты в установке и очень надежны.

Эти анкеры выглядят как стандартный болт с рифленым концом и небольшим металлическим щитком на нем. При установке клинового анкера в бетон используйте молоток или молоток, чтобы вдавить рифленый конец анкера в отверстие. После того, как анкер забит на место, используйте гайку, чтобы закрепить что-нибудь на бетоне.

Когда вы затягиваете гайку на клиновом анкере, рифленый конец анкера поднимается, заставляя расширяться небольшой металлический экран на болте, который плотно сжимает бетон.

После того, как анкер установлен и затянут, его нельзя снять, не разрушив бетон. Однако, поскольку этот анкер очень трудно удалить, не повредив бетон, он очень прочен и прочен.

Наконечники:

Отверстия, просверленные в бетоне для клинового анкера, должны быть равны диаметру анкера. Слишком большой и слишком маленький оба плохи.

Клиновые анкеры

предназначены для сплошного бетона и не должны использоваться в кирпиче, блоках, строительном растворе или камне.

Вставной анкер

Вставной анкер состоит из двух частей: болта и втулки.

Верхняя половина рукава гладкая, а нижняя – шероховатая с небольшими прорезями. Эта шероховатая часть позволяет втулке расширяться после того, как вы опускаете ее в бетон, аналогично тому, как работают клиновые, щитовые и резьбовые анкеры. Расширяющее давление помогает удерживать якорь в безопасности.

После установки втулки в бетон вбивается штифт. Штифт обеспечивает давление и помогает удерживать муфту в бетоне.

Чтобы высвободить штифт из втулки, вам понадобится установочный инструмент. Установочный инструмент представляет собой металлический стержень, который вставляется в гильзу после ее установки на место. После того, как вы вставите установочный инструмент, ударьте по нему молотком, чтобы высвободить штифт.

Вставные анкеры мне не нравятся. Поскольку они съемные, они не обеспечивают такой же уровень прочности и долговечности, как другие типы анкеров.

Втулочный анкер

Втулочный анкер представляет собой комбинацию клина и анкерного щита.

Втулочные анкеры имеют длинную металлическую втулку и болт с рифленым или клиновидным концом. Втулка имеет несколько прорезей и поперечных разрезов, которые позволяют втулке расширяться при затягивании болта.

Установка анкерной втулки проста. Оставьте втулку, гайку и шайбу на болте и забейте анкер в бетон клином снизу. Не забудьте оставить достаточно анкера открытым, чтобы закрепить объект, который вы собираетесь прикрепить к бетону. Если вы забьете втулку слишком глубоко, у вас не будет достаточно места, чтобы закрепить объект болтами. Когда вы затягиваете гайку, втулка расширяется, фиксируя объект.

Втулочные анкеры очень популярны, потому что их легко установить и они очень хорошо держатся. Мне нравится любой тип бетонного анкера, который расширяется относительно бетона, потому что это давление создает гораздо более сильную фиксацию.

Анкер с приводным штифтом молотка

Анкер с приводным штифтом молотка является постоянным. Вы не можете удалить их после установки.

Они короче, чем другие типы анкеров для бетона, и у них нет резьбы, поэтому вы не сможете снять закрепляемый объект после установки анкера. Поэтому убедитесь, что все правильно, прежде чем забивать якорь.

Анкеры с приводным штифтом имеют втулку, прикрепленную к более длинному штифту. Втулка имеет конец с прорезью, который расширяется, когда вы вставляете штифт на место.

Чтобы установить один из этих анкеров, просверлите направляющее отверстие, а затем с помощью молотка или молотка забейте штифт на место. После того, как вы вбили булавку, установите объект, который вы закрепляете, на место.

Всегда используйте эти анкеры непосредственно на материалах, которые вы пытаетесь закрепить.

Как установить бетонный анкер на столбе

Установка бетонного анкера постустановочного типа выполняется быстро и легко, если у вас есть правильное сверло и сверло. Однако, если у вас слабое сверло и/или плохая коронка, просверлить пилотное отверстие может быть очень сложно. Обычно анкер можно установить за 5-10 минут. Самое сложное — это их раскладывать. Перед сверлением убедитесь, что положение каждого анкера правильное, потому что небольшая регулировка невозможна. Бетон не является прощающим материалом для работы.

Используйте немного воды, сжатого воздуха или воздуходувки для удаления бетонной пыли во время сверления и наденьте маску. Бетонная пыль может быть опасна для здоровья.

Перед установкой убедитесь, что у вас есть подходящий тип анкера для бетона. И дважды проверьте свой бит. Если пилот слишком мал, ваш якорь не подойдет. А если он слишком большой, якорь будет слабым и может легко вырваться.

Убедитесь, что вы знаете, насколько глубоким должно быть направляющее отверстие. Слишком глубоко и слишком мелко одинаково плохо. Особенно, если в вашем типе анкера используется втулка.

Инструменты, которые вам понадобятся

Перед установкой анкеров для бетона вам понадобится несколько инструментов:

Для забивания анкера может понадобиться киянка или молоток.
Анкер бетонный.
Рекомендуется перфоратор, но вы можете использовать любую достаточно мощную дрель.
Бит для каменной кладки правильного размера. Убедитесь, что это не только правильная толщина, но и длина.
Гаечный ключ с открытым зевом может пригодиться для болтовых анкеров
Пылесос, сжатый воздух, вода или щетка для очистки отверстия и удаления бетонной пыли.
Маска — хорошая идея, когда вы сверлите бетон.
Инструмент для установки вставных анкеров.
Рулетка и карандаш для разметки отверстий.

Установка бетонного анкера шаг за шагом

Когда у вас есть все необходимые инструменты и отмечены отверстия, можно приступить к сверлению направляющего отверстия.

Пилотное сверление

Убедитесь, что у вас есть сверло нужной толщины и глубины. Подготовьте все свои инструменты.
Отметьте отверстия карандашом.
Отметьте сверло перед сверлением, чтобы убедиться, что глубина точна. Я использую кусок скотча или маркер, но вы также можете сделать это на глаз.
Очистить поверхность и начать бурение. Просверлите отверстие на ½ дюйма (1,3 см) и 1 дюйм (2,5 см) глубже, чем общая длина анкера.
Очистите отверстие. После того, как вы просверлите отверстие и очистите его от пыли.

Установка анкера

После очистки отверстия установите анкер или втулку. Необходимо использовать молоток или молоток.
Для забивных анкеров используйте инструмент настройки. Если вы не используете якорь, вы можете пропустить этот шаг. Вставьте установочный инструмент в анкер и используйте молоток, чтобы высвободить штифт из резьбовой втулки. Молотком, пока он не станет на место.
Навинтите винт, болт или гайку на анкер для бетона.
Прикрепите свои материалы. Как только ваш анкер будет закреплен, вы можете использовать его, чтобы прикрепить к бетону все, что захотите.
Потяните анкер или материал, чтобы проверить его прочность. Если вы установили его правильно, он не должен двигаться.

Резюме: Типы анкеров для бетона и способы их использования

Анкеры для бетона позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., включая бетон.

Если у вас есть какие-либо вопросы или комментарии по поводу анкеров для бетона, пишите в любое время по электронной почте.

Установка клиновых анкеров для бетона

Краткий обзор типов клиновых анкеров для бетона, правильной глубины сверления и шагов по установке.

21 мая 2021 г.

Боб Карлайл

Concrete Fasteners Inc.

Adobe Stock Images | By Funtay

Различные типы клиновых анкеров для бетона производятся для использования в различных областях. Единственные различия между типами бетонных клиновых анкеров заключаются в материале, из которого они изготовлены, и в покрытии или покрытии, которое используется для повышения коррозионной стойкости стали.

Углеродистая сталь – клиновой анкер для бетона из углеродистой стали поставляется либо с цинковым покрытием для применения внутри помещений, где отсутствует влага, либо с покрытием, нанесенным методом горячего цинкования, для наружного применения, где может присутствовать влага.

Полезное правило:
Чем больше диаметр, тем лучше удерживающая способность.

Нержавеющая сталь 303/304 — разные производители используют нержавеющую сталь 303 или 304 для своих клиновых анкеров для бетона. Они используются в приложениях, где присутствует влага или где приложение погружено в воду.
Нержавеющая сталь 316 – нержавеющая сталь высшего сорта , из которой изготавливаются бетонные клиновые анкеры и которые предназначены для использования в условиях погружения и при наличии некоторых химических веществ, таких как хлор, в плавательных бассейнах и вокруг них.

Клиновые анкеры для бетона изготавливаются из цельного стального стержня с резьбой на одном конце, а другой конец сужается с помощью несъемного зажима. Они упакованы с гайкой и шайбой соответствующего размера и бывают девяти различных диаметров от 1/4 дюйма до 1–1/4 дюйма. , в диаметре от 1/4 дюйма до 12 дюймов. длинные во всех диаметрах больше 1/2 дюйма

Ознакомьтесь с допусками на анкерные болты на сайте ForConstructionPros.com/12281002.

Диаметр бетонного клинового анкера, используемого для любого конкретного применения, зависит от веса закрепляемого объекта, диаметра отверстия в закрепляемом объекте и от любых спецификаций диаметра, рекомендованных инженером. Эмпирическое правило заключается в том, что чем больше диаметр, тем лучше показатели удерживания. Компания Concrete Fastening Systems Inc. предоставляет онлайн-таблицу со значениями и техническими характеристиками клиновых анкеров.

Длина клинового анкера для бетона зависит от толщины закрепляемого материала и глубины погружения клинового анкера в бетон. Каждый диаметр бетонного клинового анкера имеет минимальную глубину заделки, на которую анкер должен быть вставлен в бетон, чтобы получить минимальные значения удержания. Добавление минимального диаметра заделки используемого бетонного клинового анкера к толщине закрепляемого материала плюс толщина гайки и шайбы даст минимальную длину бетонного клинового анкера, который следует использовать.

Minimum Embedment Depths by Diameter

Wedge Anchor Diameter	Minimum Embedment
3/8 in.	1 1/2 in.
1/2 in.	2 1/4 дюйма
5/8 дюйма	2 3/4 дюйма
3/4 дюйма	3 1/4 дюйма/
3 7/8 дюйма
1 дюйм	4 1/2 дюйма
1 1/4 дюйма	5 1/2 дюйма

Диаметр и глубина отверстия

Диаметр отверстия для анкерного клина в бетоне равен диаметру клина в бетоне. устанавливается анкер. Для бетонного клинового анкера диаметром 5/8 дюйма требуется просверлить в бетоне отверстие диаметром 5/8 дюйма.

Отверстие в бетоне должно быть просверлено как минимум на 1/2 дюйма глубже, чем клиновой анкер для бетона будет проникать в бетон. Это дополнительное пространство необходимо для того, чтобы убедиться, что бетонный клиновой анкер не упирается в отверстие до достижения предполагаемой глубины заделки, а также позволяет пыли, которая может образоваться во время установки, падать с пути.

Установка клинового анкера для бетона

С помощью ударной дрели в ударном режиме и сверла с твердосплавным наконечником, соответствующего стандарту ANSI B212.15, а также того же диаметра, что и диаметр устанавливаемого клинового анкера для бетона, просверлите отверстие в бетоне.
Просверлите отверстие как минимум на 1/2 дюйма глубже, чем может проникнуть бетонный клиновой анкер, или на 1/2 дюйма глубже, чем минимальная глубина заделки.
С помощью проволочной щетки, сжатого воздуха или пылесоса очистите отверстие от мусора и пыли.
Навинтите гайку на резьбовой конец клинового анкера для бетона так, чтобы верхняя часть гайки была заподлицо с верхней частью анкерного клина для бетона. Это защитит резьбу от повреждения во время установки.
Вставьте анкерный клин для бетона обрезанным концом вперед в предварительно просверленное отверстие в бетоне. Если анкерный клин для бетона устанавливается через отверстие в приспособлении, убедитесь, что диаметр отверстия больше, чем диаметр используемого анкерного клина для бетона.
Ударьте молотком по навинченному концу анкерного клина для бетона, пока не менее 6 витков резьбы не окажутся ниже поверхности бетона или ниже поверхности прикрепляемого элемента.
Пальцами затяните гайку.
Возьмите гаечный ключ и поверните гайку по часовой стрелке на 2–3 оборота или до тех пор, пока не будут получены значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Об авторе

Боб Карлайл был президентом компании Concrete Fastening Systems, Inc. в течение 29 лет.лет и занимается производством анкеров для бетона с 1981 года.

Советы по защите резьбы клиновых анкеров

Практические рекомендации и причины для распорных анкеров для бетона

Советы по креплению перекладин Плиты для бетонных фундаментов

Правила изменились… и анкеры тоже

Увеличьте производительность с помощью нагревателей песка ADM, производительностью от 90–210 тонн в час

Замена бетонного моста на 9 дней0147

Допуски на анкерные болты

Готовность к будущему

С бульдозерами Cat® вы готовы опередить конкурентов и сохранить больше денег в своем кармане.

A Впервые за 13 лет: проекты PCA Снижение спроса на цемент

Прогноз потребления цемента на осень 2022 года Ассоциацией портландцементов показывает снижение спроса на цемент на 3,5% — первое за 13 лет, но ожидается, что рост возобновится в 2024 году и не только.

С легкостью укладывайте бетон в холодную погоду

Советы по укладке качественного бетона в холодную погоду.

Увеличьте производительность с помощью нагревателей песка ADM производительностью от 90 до 210 тонн в час

Нагреватели песка ADM эффективно нагревают песок для контроля температуры смеси, улучшения качества смеси и снижения затрат энергии и труда на производство зимнего бетона.

Diablo просверливает арматуру насквозь с помощью сверла Rebar Demon SDS на World of Concrete 2022

Hillman демонстрирует системы крепления бетона для средних нагрузок на WOC

Разработанные для легких и средних нагрузок в бетоне, блоках и кирпиче, эти прочные, устойчивые к коррозии анкеры соответствуют нормам ICC-ES и доступны в трех цветах: синем, белом и черном на 3/16 дюйма 1/. Диаметры 4 дюйма и 5/16 дюйма.

Аккумуляторный отбойный молоток 60 В Главные новости новых продуктов Dewalt на выставке World of Concrete 2022

Посетители выставки World of Concrete Trade Show будут одними из первых, кто испытает новый аккумуляторный отбойный молоток 60 В, бесщеточный, 20 В, аккумуляторный 1/2 дюйма . сверла, анкеры с подрезкой критических соединений.

Жесткий угловой соединитель RCA-C

Анкеры CONFAST Sammys

Увеличьте производительность с помощью нагревателей песка ADM производительностью от 90–210 тонн в час снизить энерго- и трудозатраты на изготовление зимнего бетона.

Практический пример: 931 дом зависит от строительства подпорной стены в Южной Калифорнии.

Для развития Portola Hills требовалось преобразовать участок из его естественного состояния долин и крутых склонов в акры готовых к строительству плоских участков. Большая подпорная стена была построена, чтобы увеличить площадь собственности.

Бетонный клиновой анкер Kwik Bolt-TZ2

STAFDA 2021 объявляет Дона Кудлака из Aerosmith Fastening Systems в качестве ассоциированного спикера отрасли на 24-26 октября, в Орландо, Флорида

Советы по защите резьбы клинового анкера

Повреждение резьбы на бетонном анкере во время установки является распространенной причиной увеличения затрат и сокращения срока службы.
