Железобетонные балки перекрытия: размеры, ГОСТы, изготовление

Главная » Перекрытия

На чтение: 4 минОпубликовано:

Содержание

  1. Преимущества и недостатки железобетонных балок
  2. Размеры железобетонных балок перекрытия для частного дома
  3. Изготовление своими руками
  4. Армирование железобетонных балок перекрытия. Видео:

При устройстве перекрытий частного дома кроме деревянных могут использоваться и балки из железобетона, как готовые, так и изготовленные своими руками. Поэтому, в данной статье мы рассмотрим какими могут быть такие готовые железобетонные балки перекрытия, их размеры, ГОСТы, а также как, при желании, изготовить их самостоятельно.

Для того чтобы определить целесообразность использования ж/б балок для устройства перекрытий при строительстве частного дома рассмотрим их плюсы и минусы.

Можно выделить следующие преимущества балок из железобетона:

  • Прочность – правильно подобранная или изготовленная такая балка прочнее деревянной;
  • Огнестойкость – бетон материал не горючий;
  • Жесткость – способность перекрывать большие пролеты без прогиба и вибрации;
  • Устойчивость к влаге – особенно актуально при устройстве перекрытия над помещениями с повышенной влажностью.

Из недостатков можно выделить:

  • Относительно большой вес – более высокая нагрузка на стены, а для погрузки и монтажа необходимы грузоподъемный механизм или машина (кран).
  • Более высокая теплопроводность, по сравнению с изделиями из древесины;
  • Более высокая стоимость, особенно готовых изделий, изготовленных на ЖБК.

Размеры железобетонных балок перекрытия для частного дома

Независимо от того, будете вы использовать готовые железобетонные балки или изготавливать сами необходимо определиться с их размерами. При этом можно ориентироваться на следующие показатели:

  1. Длина (L) их должна быть такой, чтобы их края (опорные части) заходили на несущие стены не менее чем по 20 см, то есть они должна быть длиннее перекрываемого пролета, не менее чем на 0,4 м;
  2. Высота (H) должна составлять, как минимум 1/20 (5%) от длины;
  3. Рекомендуемая ширина (B) должна соотноситься с высотой, как 5:7.

Так, например, для пролета 6 м потребуются железобетонные балки перекрытия следующих размеров: длиной 6,4 м, высотой – 0,30 м и шириной – 0,214 м.

Если вы будете использовать готовые балки изготовленные в промышленных условиях (на ЖБК или других предприятиях), то достаточно знать требуемую длину и назначение перекрытия (цокольное, междуэтажное, чердачное).

Как правило на предприятиях, которые занимаются изготовлением таких балок существует определенный их ассортимент из которого и придется выбирать. Изготовляются они в соответствии с ГОСТ 24893.1-81, 24893.2-81 и 20372-90.

Готовые железобетонные балки перекрытия могут быть разных видов, сечения и назначения.

По форме и виду сечения они могут быть:

  • Прямоугольными;
  • Трапециевидными;
  • Двутавровыми;
  • Т- или L- образными;
  • полнотелыми или полыми.

Кроме того, для железобетонного часторебристого перекрытия изготавливаются специальные балки, имеющие прямоугольное железобетонное основание и разделительное ребро жесткости из арматуры.

От рассмотренных выше, они отличаются не только формой, но и относительно небольшим весом.

Их можно монтировать даже без грузоподъемных механизмов, вручную. После монтажа, пространство между такими балками заполняется специальными пустотелыми бетонными или газобетонными блоками (см. видео-ролик).

При выборе необходимо помнить, что для междуэтажных перекрытий необходимы изделия выдерживающие нагрузку не менее 205 кг/м2 с жесткостью минимум 1/250, а для чердачных – не менее 105 кг/м2 с жесткостью 1/200.

Изготовление своими руками

В некоторых случаях возникает необходимость или желание изготовить такие железобетонные балки своими руками. Для того, чтобы сделать этого, необходимо изготовить для них опалубку. Проще всего это сделать из деревянных досок , толщиной 25-40 мм или фанеры (10-20 мм).

Форма и внутренние размеры опалубки должны соответствовать форме и размерам будущей балки, рассчитанные в соответствии с рекомендациями, приведенными выше. Изнутри опалубка покрывается полиэтиленовой пленкой или другим гидроизолирующим материалом.

Кроме этого, при самостоятельном изготовлении необходимо соблюдать следующие правила:

  • Необходимо выполнить армирование с помощью минимум 4-х стержней арматуры диаметром 12-16 мм ;
  • Лучше всего если армирование будет выполнено целыми кусками арматуры. Но если все таки возникла необходимость сопряжения, то необходимо делать нахлестку не менее 80 см с последующим соединением вязальной проволокой;
  • Арматура должна быть установлена так, чтобы обеспечить ее полное покрытие бетоном, слоем не менее 5 см — для защиты от коррозии. Для этого можно использовать специальные пластиковые или самодельные подставки;
  • Бетон для заливки должен быть качественным, не ниже марки 300;
  • Объем бетона должен быть рассчитан так, чтобы его заливка происходила в один прием, без перерывов;
  • После заливки бетона конструкцию необходимо накрыть гидроизоляционным материалом;
  • В жаркую и сухую погоду бетон необходимо периодически (раз в сутки) поливать водой;
  • Бетон должен «дозревать» в течении двух недель.

Изготовленные таким способом железобетонные балки можно использовать и для перекрытия оконных или дверных проемов, особенно в случае их больших или нестандартных размеров.

Армирование железобетонных балок перекрытия. Видео:





Андрей

Строитель со стажем 20 лет. Знаю нюансы и подводные камни.

Задать вопрос

Мы стараемся рассматривать наибольшее количество подводных камней/нюансов при строительстве, но возможно остались вопросы.



Рейтинг

( Пока оценок нет )

Железобетонные перекрытия

Железобетонные балки перекрытия: характеристики, размеры, маркировка

Современное строительство предполагает использование высококачественных материалов, однако не менее востребованы конструкции, позволяющие сократить его сроки. Балки являются бетонными изделиями, армированными стальным каркасом для повышения прочности на изгиб. Они изготавливаются на заводе и перевозятся на площадку, после чего проводится быстрый монтаж за счет специальных крепежей.

Оглавление:

  1. Классификация
  2. Габариты и маркировка
  3. Преимущества использования ЖБИ
  4. Сфера применения

Виды и описание

Железобетонные элементы подбираются на основе таких параметров, как тип сооружения, шаг колонн и ширина пролета, и имеют несколько различных форм:

  • обычные прямоугольные;
  • тавровые;
  • двутавровые;
  • трапециевидные;
  • полые.

Наиболее популярными являются прямоугольные и тавровые балки. Такие формы позволяют равномерно распределять нагрузку на железобетонные перекрытия, сохраняя его жесткость. Если полы будут иметь большие размеры, то расчет следует проводить с учетом дополнительных опор.

При установке конструкций таврового сечения рекомендуется устраивать плоскую или скатную кровлю. Также их разделяют на односкатные, двускатные и типы с параллельными поясами, обеспечивающие практичность, надежность и долговечность здания. Наиболее качественными изделиями считаются двутавровые, которые можно купить в магазине или заказать непосредственно у производителя.

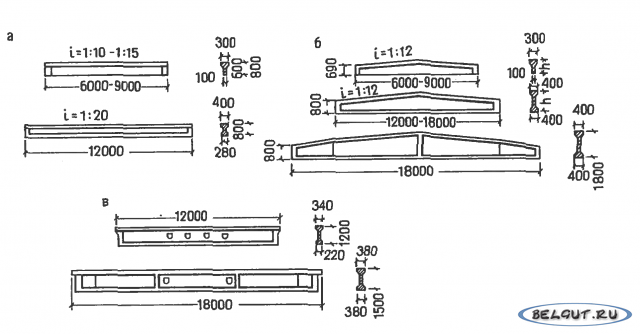

По функциональному назначению различаются следующие балки:

  1. Фундаментные. Они производятся из тяжелого бетона специальных марок, которые обладают отличными техническими показателями. Они широко используются в строительстве крупных промышленных сооружений. Наиболее практично применять в зонах высокой сейсмичности и подземной нестабильности, так как опоры способны воспринимать серьезные динамические нагрузки. При установке обеспечивается хорошая гидроизоляция, что исключает касание плит с грунтовым слоем.
  2. Прямоугольные БП. Считается наиболее популярным видом в строительной сфере. Эффективной формой считается вариант с верхней и нижней полкой, входящей в конструкцию Т-образной формы. Железобетонные перекрытия длиной до 24 м укладываются на пролеты протяженностью не более 12 м, тогда организовывается мощная и жесткая система. Также существуют Г-образные сечения для фасадов.
  3. Стропильные. В эту группу входят одно- и двускатные типы, у которых верхний пояс может иметь криволинейную или ломаную поверхность. Зачастую используются для кровельных работ, где перекрытия будут воспринимать достаточно высокие усилия. К таким сооружениям можно отнести промышленные здания, большие склады, сельскохозяйственные постройки с погрузкой/разгрузкой тяжелой техники или оборудования. Также железобетонные элементы оснащаются рельсами для кран-балок или мостовых кранов.

На основе соответствующих норм сборные железобетонные конструкции для устройства перекрытий маркируются по классификации и типоразмеру. Маркировка БСП относится к стропильным балкам с параллельными поясами. БСО называют стропильные односкатные, а БСД – двускатные. Маркой БП характеризуются подстропильные ЖБИ. Буквенные обозначения дополняются специальными цифрами, характеризующими следующие показатели:

  • для описания типоразмера, нормативных габаритов пролета арабскими цифрами целого значения;
  • для определения класса по несущей способности, марки бетонного раствора, класса арматуры;
  • для определения второстепенных характеристик (конструктивные особенности, отличия в условиях использования и т.д).

Для проведения точных расчетов опор потребуется учитывать некоторые характеристики независимо от сферы их использования:

  1. Длина (L). Этот показатель должен превышать длину пролета на 0,4-0,5 м и заходить за опорные части по 0,2 м на несущие элементы.
  2. Ширина (В). Отношение к высоте – 5:7 соответственно.
  3. Высота (Н). Не менее 5% или 1/20 длины.

Вне зависимости от условий применения ЖБИ, будь то промышленные объекты, жилые или гражданские сооружения, их характеристики в целом не изменяются. Главным критерием является то, чтобы габариты соответствовали нормативным показателям согласно ГОСТ.

В перекрытиях железобетонные балки используются несколько увеличенные, чтобы края выступали на концы опорных частей на 20 см. Запрещено выбирать изделия с «запасом», так как его размеры зависят друг от друга, и малейшее их изменение может привести к полной потере несущей способности. При этом соотношения должны соблюдаться в точности по нормативам, чтобы обеспечить максимальную надежность зданию.

В гражданском строительстве используются варианты длиной до 6 м, ширина не превышает 20 см, а высота – 30 см. В промышленном могут встречаться такие параметры: L=4-24 м, B=0,24-1,2 м, H=0,3-1,7 м. Более конкретные габариты определяются с учетом типа сооружения: цокольная часть, чердачное перекрытие, межэтажный шов.

Основные преимущества

Балки обладают эксплуатационными качествами:

  • Повышенная прочность.
  • Огнестойкость и устойчивость к перепадам температур.
  • Устойчивость к механическим и динамическим нагрузкам.
  • Стойкость к воздействию коррозии, плесени, грибки и повышенной влажности.
  • Возможность быстрой установки.
  • Практичность и надежность в эксплуатации.

Область применения

Железобетонные опоры обладают различными размерами и используются для возведения промышленных и гражданских многоэтажных зданий. На сегодняшний день балки считаются наиболее распространенными и практичными. Они позволяют распределять нагрузку по всему периметру, повышая долговечность конструкции.

Несмотря на то, что в современном строительстве отдается предпочтение монолитным технологиям, такие элементы позволяют устраивать ЖБИ перекрытия сплошного или ребристого типа. Однако сборные обладают внушительным собственным весом, что объясняет их выбор для масштабных сооружений. Для устройства монтажа приходится использовать многотонные краны и создавать высокопрочное основание, что влечет за собой существенные затраты. Также это относится к привлечению специализированной техники, но строительство продвигается гораздо интенсивнее.

Для ж/б изделий выдвигается главное требование – обеспечение несущей способности, а от типа объекта варьируются габариты и прочностные качества. Балки широко применяются для возведения аэропортов, многоэтажных промышленных и гражданских зданий, мостов, железнодорожных полотен. Также практичны для проведения фундаментных работ.

Так как ЖБ пролет представляет собой жесткую арку, конструкции характерна высокая устойчивость к различным усилиям, долговечность и прочность. Несмотря на большой вес, монтажные работы проводятся достаточно быстро, а при помощи строительной техники трудозатраты существенно снижаются. Главное – обеспечить точность установки в проектное положение.



Сборные железобетонные балки — Балки перекрытий и пролеты

СБОРНЫЕ ДЛЯ ПРОЧНОСТИ

С 1923 года, в течение многих наших услуг в области строительства, архитектуры и строительной отрасли, мы постоянно стремимся создавать самую обширную линейку качественных продуктов. . Семейство конструкционных изделий Nitterhouse включает балки из сборного/предварительно напряженного бетона, которые представляют собой исключительно прочный и универсальный материал, пригодный для широкого спектра применений. Независимо от того, является ли ваш проект крупным промышленным комплексом или многоуровневой крытой парковкой, вы можете рассчитывать на наши пролеты из сборных железобетонных досок, обеспечивающие длительный срок службы и надежность.

Сборные железобетонные балки Nitterhouse изготавливаются на заказ круглый год на нашем центральном предприятии в Чемберсбурге, штат Пенсильвания. Балки перекрытий доступны в прямоугольной, перевернутой «Т» и «Г» конфигурациях, чтобы удовлетворить различные требования вашего проекта. Будь то предварительно напряженные или армированные традиционным способом, конструкционные балки Nitterhouse доступны в различных длинах и размерах, идеально подходящих для вашего проекта.

Свяжитесь с Nitterhouse Concrete сегодня

ПРЕИМУЩЕСТВА СБОРНЫХ БЕТОННЫХ БАЛОК:

Строители и инженеры, ориентированные на современную эффективность, получают множество преимуществ, выбирая для работы наши инновационные сборные железобетонные балки. Использование сборных железобетонных элементов в конструкции здания часто позволяет снизить затраты на материалы и рабочую силу, ускорить сроки строительства, присущую огнестойкость и увеличить срок службы. Дополнительные основные преимущества сборных железобетонных балок Nitterhouse:

  • Материал ecoSmart  – сборный железобетон, который мы используем для создания балочных досок, снижает выбросы CO2 и парниковых газов, производя при этом высококачественный и исключительно прочный продукт.
  • Способствует повышению качества LEED  – Сборные железобетонные балки Nitterhouse изготавливаются с использованием лучших в своем классе строительных стратегий и методов, изложенных в критериях LEED для лидерства в энергетическом и экологическом проектировании.
  • Класс огнестойкости  – Сборный железобетон является более безопасным строительным материалом, который обеспечивает большую устойчивость и структурную целостность в случае пожара.
  • Гибкие размеры и конфигурация  – У нас есть широкие возможности для изготовления пролетов из бетонных досок на заказ в соответствии с вашими требованиями.
  • Сокращение сроков строительства  – Быстрая доставка и простая установка помогают строителям сократить трудозатраты и выполнять проекты с большей эффективностью.
  • Круглогодичное производство и монтаж  – Наши бетонные балки производятся 12 месяцев в году и готовы к быстрой отгрузке и установке на нашем центральном производственном предприятии.
  • Превосходные характеристики нагрузки и пролета  – Мы продолжаем разрабатывать самые прочные и высококачественные сборные железобетонные изделия, которые облегчают реализацию ваших творческих планов.
  • Своевременная доставка того, что вам нужно, когда вам это нужно

ПОМОЩЬ В ПРОЕКТИРОВАНИИ СБОРНЫХ БЕТОННЫХ БАЛОК

Наши специалисты по проектированию в Nitterhouse всегда готовы помочь вам воплотить ваше видение здания в реальность. Бетонные балки могут быть неотъемлемым элементом дизайна со структурными и эстетическими преимуществами, и мы точно знаем, как включить их в дизайн вашего проекта.

Наши сборные железобетонные балки доступны в различных формах и размерах, которые можно комбинировать. Наши дизайнеры помогут вам сделать экономичный выбор, обеспечивающий качество и функциональность при соблюдении всех ваших требований.

Воспользовавшись нашими услугами по оказанию помощи в проектировании, вы настроите свой проект на успех, поскольку мы заложим основу для потрясающих строительных планов. Какой бы тип балок вы ни выбрали, у нас есть опыт проектирования, чтобы создать идеальные системы сборных железобетонных балок.

СБОРНЫЕ БЕТОННЫЕ ПРЯМОУГОЛЬНЫЕ БАЛКИ

Сборные железобетонные прямоугольные балки обеспечивают превосходную прочность и структурную целостность в любой системе, которая должна выдерживать большие нагрузки. Благодаря прямоугольной конструкции эти балки имеют большую площадь поверхности и могут выдерживать больший вес, чем другие балочные системы. Как правило, они располагаются перпендикулярно бетонному настилу.

Сборные балки обычно используются для парковочных конструкций, чтобы обеспечить усиленную поддержку, в которой нуждаются эти конструкции. Независимо от размера вашего проекта или условий окружающей среды, которым будут подвергаться ваши прямоугольные балки, наши балки рассчитаны на длительный срок службы.

Запрос на посещение завода

СБОРНЫЕ БЕТОННЫЕ ПЕРЕВЕРНУТЫЕ Т-БАЛКИ

Сборные железобетонные перевернутые тавровые балки очень универсальны и обеспечивают множество преимуществ для различных применений. Они часто являются лучшим выбором для конструкций парковок, и они надежны в системах крыши и пола. С типичными длинными пролетами до 50 футов большие здания, такие как спортивные залы и производственные предприятия, также могут выиграть от перевернутых тавровых балок.

Сборные перевернутые тавровые балки исключительно прочны и устойчивы к ударам и износу. Наши тавровые балки обладают впечатляющей грузоподъемностью, и мы можем разработать их для тяжелых или необычных весовых условий.

СБОРНЫЕ БЕТОННЫЕ БАЛКИ И ПРОЛЕТЫ ОБЕСПЕЧЕНИЕ КАЧЕСТВА

Компания NCP занимается производством высококачественных железобетонных балок. Для достижения этой цели мы поддерживаем тщательный процесс контроля качества на каждом этапе вашего проекта.

Мы работаем с вами над проектированием балок для разработки наиболее эффективных планов, и мы производим ваши балки на нашем предприятии, чтобы контролировать производственный процесс. После завершения производства мы гарантируем, что ваши сборные железобетонные изделия будут своевременно доставлены и должным образом установлены на месте.

Благодаря нашим глубоким знаниям в области сборного железобетона и большому опыту работы над различными типами проектов по сборному железобетону, мы можем гарантировать, что ваши сборные железобетонные балки будут соответствовать самым высоким стандартам качества.

В отличие от многих других поставщиков сборных железобетонных балок, мы также являемся единым поставщиком, который создает все необходимые вам сборные изделия. Работая только с одним поставщиком, вы обеспечите более быстрый и хорошо скоординированный процесс.

НАЧНИТЕ ВАШ ПРОЕКТ С СБОРНЫМИ БЕТОННЫМИ БАЛКАМИ NITTERHOUSE

Мы являемся семейным производителем бетона, предлагающим производственные возможности мирового класса и исключительную заботу о клиентах. Мы предлагаем справедливые цены на высококачественные сборные железобетонные балки, изготовленные по индивидуальному заказу в соответствии с требованиями вашего проекта. Позвоните нам или отправьте онлайн-запрос для получения дополнительной информации о продукте и разместите заказ сегодня!

  • Универсальность размеров, форм и отделки
  • Эффективность при проектировании, производстве и монтаже
  • Стойкий, чтобы выдержать испытание временем, погодой, пожаром и другими событиями

Свяжитесь с нами для заказа сборных железобетонных балок

Преимущества использования бетонных балок перекрытий в домах | Новости конструкционного бетона

70% цокольных этажей новостроек создаются с использованием системы бетонных балок и блоков, но почему эта система так популярна?

06. 05.2019

Существуют различные решения для создания сплошных полов в новом доме от бетонных плит до дерева, но, поскольку большинство всех новых этажей строится с использованием предварительно напряженной бетонной балки и системы перекрытий из блоков, очень легко использовать популярный выбор, не полностью оценивая преимущества этого. Вот 5 преимуществ использования бетонных балок перекрытия в строительстве дома.

Универсальное решение для цокольных и верхних этажей

Стандартные балки перекрытий в основном используются в жилищном и жилом строительстве, тогда как широкие балки перекрытий, которые также доступны, больше подходят для коммерческих объектов, таких как магазины и офисы. Это связано с тем, что они могут охватывать большие расстояния и выдерживать большие нагрузки. Тем не менее, как стандартное, так и широкое балочное решение хорошо подходят для конструкций с открытой планировкой, где требуется большой пролет.

Стандартные балки перекрытий также подходят как для цокольных, так и для верхних этажей жилых домов; особенно когда перегородки первого этажа будут блочными и должны опираться на пол. Бетонные балки перекрытий не только служат для перекрытий в главном здании, но и обеспечивают быстрое возведение полов для пристроек и гаражей.

Теплоизоляция и огнестойкость

Бетонные балки перекрытия при использовании с подходящей термопанелью обеспечивают высокий уровень теплоизоляции и огнестойкости. Это связано с тем, что бетон является негорючим материалом (т. е. не горит) и имеет самый высокий класс огнестойкости в соответствии с EN 13501-1:2007-A1:2009.. Эти свойства делают бетон относительно недорогим решением для напольных покрытий, которое позволяет сохранить структурную целостность при пожаре, а также требует минимального текущего обслуживания.

Быстрая и простая установка

Системы перекрытий Supreme были специально разработаны для повышения эффективности процесса строительства. Они позволяют быстро и легко создавать безопасные рабочие полы при любых погодных условиях, а также снижают потребность в обширных земляных работах. Поскольку для установки системы не требуются специальные навыки, это экономит время и деньги при строительстве. Подготовка площадки также сокращается, и не требуется армирование или бетонирование на площадке, поэтому внутренний фундамент также может быть уменьшен.

Уменьшение передачи шума

Для домовладельца система перекрытий из балок и блоков может помочь уменьшить передачу шума через верхние этажи в помещения ниже из-за плотности бетона. Это поможет создать «тихий дом», остановив передачу ударных шумов, таких как шаги и царапанье мебели, особенно в помещениях с большой активностью, таких как игровые комнаты и спортивные залы.

Широкий ассортимент аксессуаров для балок перекрытий

Наряду с полезными свойствами перекрытий из бетонных балок, имеется также целый ряд аксессуаров. К ним относятся клинкерная плитка для отделки пола по несущим стенам, параллельные кромки и между концами балок к стыковым накладкам, которые изготавливаются на заказ для придания опоры более чем одной балке, на всю длину несущей стены.
