Железобетонные балки перекрытия: размеры, ГОСТы, изготовление

Главная » Перекрытия

На чтение: 4 минОпубликовано:

Содержание

  1. Преимущества и недостатки железобетонных балок
  2. Размеры железобетонных балок перекрытия для частного дома
  3. Изготовление своими руками
  4. Армирование железобетонных балок перекрытия. Видео:

При устройстве перекрытий частного дома кроме деревянных могут использоваться и балки из железобетона, как готовые, так и изготовленные своими руками. Поэтому, в данной статье мы рассмотрим какими могут быть такие готовые железобетонные балки перекрытия, их размеры, ГОСТы, а также как, при желании, изготовить их самостоятельно.

Для того чтобы определить целесообразность использования ж/б балок для устройства перекрытий при строительстве частного дома рассмотрим их плюсы и минусы.

Можно выделить следующие преимущества балок из железобетона:

  • Прочность – правильно подобранная или изготовленная такая балка прочнее деревянной;
  • Огнестойкость – бетон материал не горючий;
  • Жесткость – способность перекрывать большие пролеты без прогиба и вибрации;
  • Устойчивость к влаге – особенно актуально при устройстве перекрытия над помещениями с повышенной влажностью.

Из недостатков можно выделить:

  • Относительно большой вес – более высокая нагрузка на стены, а для погрузки и монтажа необходимы грузоподъемный механизм или машина (кран).
  • Более высокая теплопроводность, по сравнению с изделиями из древесины;
  • Более высокая стоимость, особенно готовых изделий, изготовленных на ЖБК.

Размеры железобетонных балок перекрытия для частного дома

Независимо от того, будете вы использовать готовые железобетонные балки или изготавливать сами необходимо определиться с их размерами. При этом можно ориентироваться на следующие показатели:

  1. Длина (L) их должна быть такой, чтобы их края (опорные части) заходили на несущие стены не менее чем по 20 см, то есть они должна быть длиннее перекрываемого пролета, не менее чем на 0,4 м;
  2. Высота (H) должна составлять, как минимум 1/20 (5%) от длины;
  3. Рекомендуемая ширина (B) должна соотноситься с высотой, как 5:7.

Так, например, для пролета 6 м потребуются железобетонные балки перекрытия следующих размеров: длиной 6,4 м, высотой – 0,30 м и шириной – 0,214 м.

Если вы будете использовать готовые балки изготовленные в промышленных условиях (на ЖБК или других предприятиях), то достаточно знать требуемую длину и назначение перекрытия (цокольное, междуэтажное, чердачное).

Как правило на предприятиях, которые занимаются изготовлением таких балок существует определенный их ассортимент из которого и придется выбирать. Изготовляются они в соответствии с ГОСТ 24893.1-81, 24893.2-81 и 20372-90.

Готовые железобетонные балки перекрытия могут быть разных видов, сечения и назначения.

По форме и виду сечения они могут быть:

  • Прямоугольными;
  • Трапециевидными;
  • Двутавровыми;
  • Т- или L- образными;
  • полнотелыми или полыми.

Кроме того, для железобетонного часторебристого перекрытия изготавливаются специальные балки, имеющие прямоугольное железобетонное основание и разделительное ребро жесткости из арматуры.

От рассмотренных выше, они отличаются не только формой, но и относительно небольшим весом.

Их можно монтировать даже без грузоподъемных механизмов, вручную. После монтажа, пространство между такими балками заполняется специальными пустотелыми бетонными или газобетонными блоками (см. видео-ролик).

При выборе необходимо помнить, что для междуэтажных перекрытий необходимы изделия выдерживающие нагрузку не менее 205 кг/м2 с жесткостью минимум 1/250, а для чердачных – не менее 105 кг/м2 с жесткостью 1/200.

Изготовление своими руками

В некоторых случаях возникает необходимость или желание изготовить такие железобетонные балки своими руками. Для того, чтобы сделать этого, необходимо изготовить для них опалубку. Проще всего это сделать из деревянных досок , толщиной 25-40 мм или фанеры (10-20 мм).

Форма и внутренние размеры опалубки должны соответствовать форме и размерам будущей балки, рассчитанные в соответствии с рекомендациями, приведенными выше. Изнутри опалубка покрывается полиэтиленовой пленкой или другим гидроизолирующим материалом.

Кроме этого, при самостоятельном изготовлении необходимо соблюдать следующие правила:

  • Необходимо выполнить армирование с помощью минимум 4-х стержней арматуры диаметром 12-16 мм ;
  • Лучше всего если армирование будет выполнено целыми кусками арматуры. Но если все таки возникла необходимость сопряжения, то необходимо делать нахлестку не менее 80 см с последующим соединением вязальной проволокой;
  • Арматура должна быть установлена так, чтобы обеспечить ее полное покрытие бетоном, слоем не менее 5 см — для защиты от коррозии. Для этого можно использовать специальные пластиковые или самодельные подставки;
  • Бетон для заливки должен быть качественным, не ниже марки 300;
  • Объем бетона должен быть рассчитан так, чтобы его заливка происходила в один прием, без перерывов;
  • После заливки бетона конструкцию необходимо накрыть гидроизоляционным материалом;
  • В жаркую и сухую погоду бетон необходимо периодически (раз в сутки) поливать водой;
  • Бетон должен «дозревать» в течении двух недель.

Изготовленные таким способом железобетонные балки можно использовать и для перекрытия оконных или дверных проемов, особенно в случае их больших или нестандартных размеров.

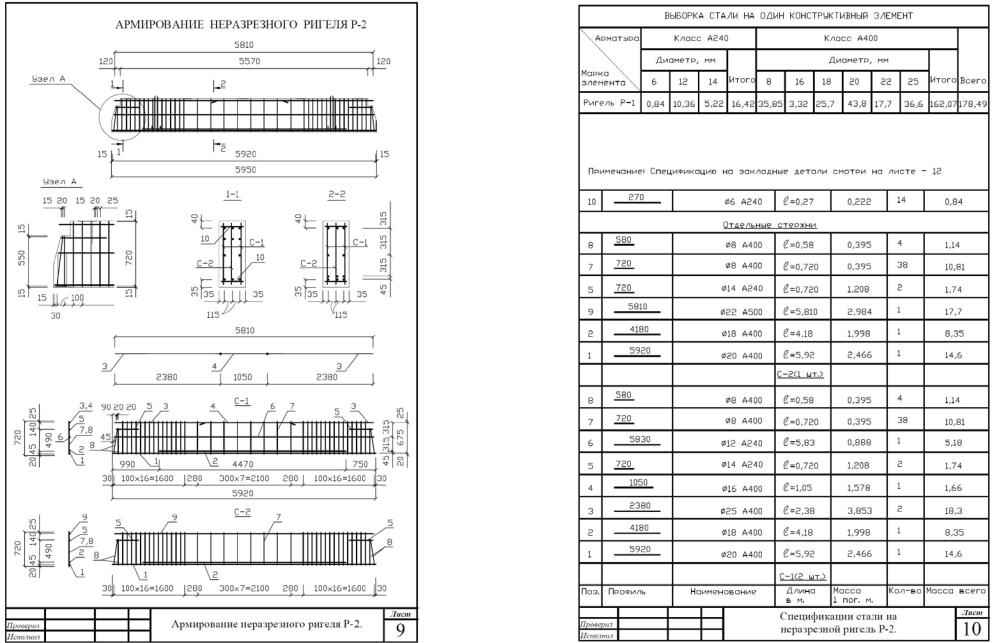

Армирование железобетонных балок перекрытия. Видео:





Андрей

Строитель со стажем 20 лет. Знаю нюансы и подводные камни.

Задать вопрос

Мы стараемся рассматривать наибольшее количество подводных камней/нюансов при строительстве, но возможно остались вопросы.



Рейтинг

( Пока оценок нет )

Железобетонные перекрытия

БТ 24 по стандарту: Серия ИИ 03-02

увеличить изображение

Стандарт изготовления изделия: Серия ИИ 03-02

Балки тавровые БТ 24 представляют собой прямоугольные конструкции. Отличительной особенностью элемента является поперечное сечение, которое имеет тавровую форму (в виде перевернутой буквы Т). В теле изделия предусмотрено наличие строповочных петель, обеспечивающих удобство подъема и монтажа конструкций.

Применяется высокопрочные тавровые балки при строительстве различных гражданских сооружений. Они используются для перекрытий каркаса и являются надежной опорой размещаемым над ними плитам, служащим полом и потолком строящегося сооружения. Конструкция отличается высокой прочностью и надежностью, обладает высоким эксплуатационным сроком. При разработке элементов учитывались НиТУ 123-55 с учетом коэффициента условия работы, равному м=1,1. Величина опирания балки должна составлять 70мм от торца конструкции.

Маркировочное обозначение

На боковой грани конструкций указываются специальные знаки, отражающую ключевые характеристики элементов и упрощающие поиск и сортировку строительных изделий на территориях склада. Символы БТ 24 обозначают:

1. БТ — тип конструкции — балка таврового сечения;

2. 24 — длина (дм).

Не допускается изменение маркировочных обозначений.

Особенности производства

Изготовление железобетонных балок таврового сечения БТ 24 следует производить на основании нормативного документа Серии ИИ 03-02. По условиям регламента производство должно осуществляться из тяжелого бетона марки М200 по прочности на сжатие с обязательным использованием арматурных сварных каркасов, обеспечивающих высокую прочность готовой продукции. Показатели водонепроницаемости и морозостойкости зависит от климатических особенностей в регионе строительства. Они подбираются под каждой Типовой проект индивидуально исходя из требований заказчика.

В качестве рабочей арматуры принята горячекатаная сталь периодического профиля марки 25ГС и горячекатаная круглая сталь марки Ст3 по ГОСТ 2590-51. Поперечная рабочая арматура, выполненная в виде каркасов из стали марок Ст0, может заменяться на сталь марки Ст3 без изменений диаметра и количества стержней. Диаметр поперечного армирования, выполненного из холоднотянутой проволоки, имеет величину 4 и 5мм по ГОСТ 6727-53. Производство монтажных петель должно осуществляться из круглой стали марки Ст3.

Контроль жесткости и прочности балок необходимо производить по ТУ 204-54. Расчётная нагрузка по несущей способности для балок принята в районе от 440 до 625 кг на погонный метр и зависит от типоразмера конструкции. Величина защитного слоя бетона до поверхности рабочего армирования должна составлять минимум 22 мм для предотвращения развития коллизионных образований. Обязательна защита металлических частей специальными составами. После достижения отпускной прочности и прохождения приемосдаточных испытаний конструкции допускаются к отправке конечному потребителю с полным пакетом сопроводительных документов, отражающих физико-химические свойства строительных изделий.

Транспортировка и хранение

Складирование и перевозка железобетонных балок таврового сечения БТ 24 должна осуществляются с безукоризненным соблюдением правил и норм техники безопасности, а также действующих строительных регламентов. По условиям Серии ИИ 03-02 транспортировку строительных конструкций следует производить исключительно в рабочем положении. Важно беречь изделия от возникновения механических повреждений и гарантировать их надежную опору с использованием деревянных подкладочных материалов.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Сборные железобетонные балки — Балки перекрытий и пролеты

СБОРНЫЕ ЖЕЛЕЗНЫЕ КОНСТРУКЦИИ

С 1923 года, оказывая многочисленные услуги в области строительства, архитектуры и строительной отрасли, мы постоянно стремимся создавать самую обширную линейку качественных продуктов. Семейство конструкционных изделий Nitterhouse включает балки из сборного/предварительно напряженного бетона, которые представляют собой исключительно прочный и универсальный материал, пригодный для широкого спектра применений. Независимо от того, является ли ваш проект крупным промышленным комплексом или многоуровневой крытой парковкой, вы можете рассчитывать на наши пролеты из сборных железобетонных досок, обеспечивающие длительный срок службы и надежность.

Сборные железобетонные балки Nitterhouse изготавливаются на заказ круглый год на нашем центральном заводе в Чемберсбурге, штат Пенсильвания. Балки перекрытий доступны в прямоугольной, перевернутой «Т» и «Г» конфигурациях, чтобы удовлетворить различные требования вашего проекта. Будь то предварительно напряженные или армированные традиционным способом, конструкционные балки Nitterhouse доступны в различных длинах и размерах, идеально подходящих для вашего проекта.

Свяжитесь с Nitterhouse Concrete сегодня

ПРЕИМУЩЕСТВА СБОРНЫХ БЕТОННЫХ БАЛОК:

Строители и инженеры, ориентированные на современную эффективность, получают множество преимуществ, выбирая для работы наши инновационные сборные железобетонные балочные пролеты. Использование сборных железобетонных элементов в конструкции здания часто позволяет снизить затраты на материалы и рабочую силу, ускорить сроки строительства, присущую огнестойкость и увеличить срок службы. Дополнительные основные преимущества сборных железобетонных балок Nitterhouse:

  • материал ecoSmart  – сборный железобетон, который мы используем для создания балочных досок, снижает выбросы CO2 и парниковых газов, при этом производя высококачественный и исключительно прочный продукт.
  • Способствует повышению качества LEED  – Сборные железобетонные балки Nitterhouse изготавливаются с использованием лучших в своем классе строительных стратегий и методов, изложенных в критериях LEED для лидерства в энергетическом и экологическом проектировании.
  • Класс огнестойкости  – Сборный железобетон является более безопасным строительным материалом, который обеспечивает большую устойчивость и структурную целостность в случае пожара.
  • Гибкие размеры и конфигурация  – У нас есть широкие возможности для изготовления пролетов из бетонных досок на заказ в соответствии с вашими требованиями.
  • Сокращение сроков строительства  – Быстрая доставка и простая установка помогают строителям сократить трудозатраты и выполнять проекты с большей эффективностью.
  • Круглогодичное производство и монтаж  – Наши бетонные балки производятся 12 месяцев в году и готовы к быстрой отгрузке и установке на нашем центральном производственном предприятии.
  • Превосходные характеристики нагрузки и пролета  – Мы продолжаем разрабатывать самые прочные и высококачественные сборные железобетонные изделия, которые упрощают реализацию ваших творческих планов.
  • Своевременная доставка того, что вам нужно, когда вам это нужно

ПОМОЩЬ В ПРОЕКТИРОВАНИИ СБОРНЫХ БЕТОННЫХ БАЛОК

Наши специалисты по проектированию в Nitterhouse всегда готовы помочь вам воплотить ваше видение здания в реальность. Бетонные балки могут быть неотъемлемым элементом дизайна со структурными и эстетическими преимуществами, и мы точно знаем, как включить их в дизайн вашего проекта.

Наши сборные железобетонные балки доступны в различных формах и размерах, которые можно комбинировать. Наши дизайнеры помогут вам сделать экономичный выбор, обеспечивающий качество и функциональность при соблюдении всех ваших требований.

Воспользовавшись нашими услугами по оказанию помощи в проектировании, вы настроите свой проект на успех, поскольку мы заложим основу для потрясающих строительных планов. Какой бы тип балок вы ни выбрали, у нас есть опыт проектирования, чтобы создать идеальные системы сборных железобетонных балок.

СБОРНЫЕ БЕТОННЫЕ ПРЯМОУГОЛЬНЫЕ БАЛКИ

Сборные железобетонные прямоугольные балки обеспечивают превосходную прочность и структурную целостность в любой системе, которая должна выдерживать большие нагрузки. Благодаря прямоугольной конструкции эти балки имеют большую площадь поверхности и могут выдерживать больший вес, чем другие балочные системы. Как правило, они располагаются перпендикулярно бетонному настилу 9.0005

Сборные балки обычно используются для конструкций парковок, чтобы обеспечить усиленную поддержку, в которой нуждаются эти конструкции. Независимо от размера вашего проекта или условий окружающей среды, которым будут подвергаться ваши прямоугольные балки, наши балки рассчитаны на длительный срок службы.

Запрос на экскурсию по заводу

СБОРНЫЕ БЕТОННЫЕ ПЕРЕВЕРНУТЫЕ Т-БАЛКИ

Сборные железобетонные перевернутые Т-образные балки очень универсальны и обеспечивают множество преимуществ для различных применений. Они часто являются лучшим выбором для конструкций парковок, и они надежны в системах крыши и пола. С типичными длинными пролетами до 50 футов большие здания, такие как спортивные залы и производственные предприятия, также могут выиграть от перевернутых тавровых балок.

Сборные перевернутые тавровые балки исключительно прочны и устойчивы к ударам и износу. Наши тавровые балки обладают впечатляющей грузоподъемностью, и мы можем разработать их для тяжелых или необычных весовых условий.

СБОРНЫЕ БЕТОННЫЕ БАЛКИ И ПРОЛЕТЫ ОБЕСПЕЧЕНИЕ КАЧЕСТВА

Компания NCP занимается производством высококачественных железобетонных балок. Для достижения этой цели мы поддерживаем тщательный процесс контроля качества на каждом этапе вашего проекта.

Мы работаем с вами над проектированием балок, чтобы разработать наиболее эффективные планы, и мы производим ваши балки на нашем предприятии, чтобы контролировать производственный процесс. После завершения производства мы гарантируем, что ваши сборные железобетонные изделия будут своевременно доставлены и должным образом установлены на месте.

Благодаря нашим глубоким знаниям в области сборного железобетона и большому опыту работы над различными типами проектов по сборному железобетону, мы можем гарантировать, что ваши сборные железобетонные балки будут соответствовать самым высоким стандартам качества.

В отличие от многих других поставщиков сборных железобетонных балок, мы также являемся единым поставщиком, который создает все необходимые вам сборные изделия. Работая только с одним поставщиком, вы обеспечите более быстрый и хорошо скоординированный процесс.

НАЧНИТЕ ВАШ ПРОЕКТ С СБОРНЫМИ БЕТОННЫМИ БАЛКАМИ NITTERHOUSE

Мы являемся семейным предприятием по производству бетона, предлагающим производственные возможности мирового уровня и исключительную заботу о клиентах. Мы предлагаем справедливые цены на высококачественные сборные железобетонные балки, изготовленные по индивидуальному заказу в соответствии с требованиями вашего проекта. Позвоните нам или отправьте онлайн-запрос для получения дополнительной информации о продукте и разместите заказ сегодня!

  • Универсальность размеров, форм и отделки
  • Эффективность при проектировании, производстве и монтаже
  • Стойкий, чтобы выдержать испытание временем, погодой, огнем и другими событиями

Позвоните нам, чтобы заказать сборные железобетонные балки

Типы экономичных систем перекрытий для железобетонных зданий

🕑 Время чтения: 1 минута

Существуют различные типы экономичных систем перекрытий (плит) для железобетонных зданий, которые практически удовлетворяют всем условиям нагрузки и пролетов. Обсуждается выбор экономичных систем полов, которые могут соответствовать проектным требованиям.
Железобетон обеспечивает широкий выбор конструкций для различных условий, таких как жилые дома, офисы и промышленные здания.
В связи с тем, что стоимость системы пола составляет основную часть стоимости конструкции, поэтому выбор экономичной системы пола повлияет на общую стоимость проекта.
Существует ряд факторов, влияющих на экономичность систем перекрытий, таких как тип здания, архитектурная планировка, длина пролета между колоннами и эстетические особенности.
В этой статье будут представлены рекомендации, которые помогут сделать экономичный выбор напольных систем.

Содержание:

  • Типы экономичных железобетонных систем для зданий и конструкций
    • Система пола плоской пластины
    • Плоские плитные системы для зданий
    • Вафельные плиты
    • Slabs на балки
    • SLAB
    • Slabs на Beams
    • One-Whay Slabs
    • Slabs на балки
    • One-Whay Slabs
    • на балки
    • .
    • Односторонняя балочная система пола

Ниже приведены различные типы экономичных систем бетонных полов. Критерии их выбора, преимущества и области применения подробно обсуждаются.

  • Плоские плиты
  • Плоские плиты
  • Вафельные плиты
  • Плиты на балке
  • Односторонняя плита на балках
  • Односторонняя балочная система пола

Система полов из плоских плит

Плоские системы опираются непосредственно на колонны и подходят для пролетов 6–8 м с нагрузкой 3–5 кН/м 2 . Этот тип напольной системы применяется в основном для гостиниц, больниц, многоквартирных жилых домов.
К наиболее выдающимся преимуществам плоских плит относятся быстрота возведения, простая и низкая стоимость опалубки, плоский потолок, что снижает затраты на отделку.
При использовании плоских плит в строительстве зданий общая высота конструкции может быть уменьшена, что является преимуществом с экономической точки зрения.
Это связано с тем, что уменьшение общей высоты здания приведет к сокращению вертикальных прогонов облицовки, перегородок, механических систем, сантехники и многих других элементов конструкции.
Еще одним преимуществом плоских плит является то, что они позволяют увеличить этажность в строениях с ограниченной высотой.
Следует учитывать, что относительная жесткость и способность к сдвигу плоских пластин невелики.

Рис.1: Система перекрытий из плоских плит

Системы плоских плит для зданий

Плоские плиты похожи на плоские плиты, за исключением утолщения плоских плит вокруг колонн, которые предназначены для улучшения способности этой системы перекрытий к сдвигу.
Плоские плиты экономически выгодны для пролетов от 6 до 9 м и временных нагрузок от 4 до 7 кН/м 2 .
Этот тип системы пола подходит для случая, когда напряжение сдвига при продавливании препятствует использованию плоских плит, особенно когда предполагается относительно неглубокая плита. Следует знать, что утолщение системы перекрытий вокруг колонн (откидных щитов) увеличивает стоимость опалубки.
Толщина плоской плиты на 10 процентов меньше, чем у плоской плиты при той же длине пролета. Код ACI определяет размер откидных панелей, чтобы воспользоваться преимуществом этой уменьшенной толщины.
Утверждается, что стоимость опалубки, укладки бетонных материалов и отделки, а также укладки стали составляет 47%, 36% и 17%, соответственно, от общей стоимости пола для плоских плит.

Рис. 2: Система перекрытия из плоских плит

Вафельные плиты

Он состоит из железобетонной плиты и равномерно распределенной в двух направлениях вафельной плиты. Плита вокруг колонн является сплошной, чтобы обеспечить сопротивление сдвигу в области колонны.
Вафельные плиты экономически целесообразны для пролетов от 9 до 15 м и временной нагрузки от 4 до 7 кН/м 2 . Предельная несущая способность этой системы перекрытий больше, чем у плоских плит, но стоимость ее опалубки существенно выше.

Рис.3: Вафельная плита

Плиты на балках

Этот тип системы перекрытий экономически выгоден для пролетов от 6 до 9 м и временной нагрузки от 3 до 6 кН/м 2 .
Балка увеличивает относительную жесткость системы перекрытий и, следовательно, прогиб уменьшается, но стоимость опалубки увеличивается из-за балочной опалубки.

Рис.4: Плиты на балках

Односторонняя плита на балках

Этот тип напольной системы подходит для пролетов от 3 до 6 м и динамической нагрузки от 3 до 5 кН/м 2 . Этот диапазон пролетов может быть увеличен за счет незначительного увеличения прогибов и стоимости перекрытия.

Рис. 5: Односторонняя плита на балках

Односторонняя балочная система перекрытия

Он состоит из равномерно расположенных бетонных ребер, протянутых в одном направлении, железобетонной плиты, построенной монолитно с ребрами и балками, протянутыми между колоннами.
