Железобетонный забор ПО-2 по цене производителя

Железобетонный забор ПО-2

Железобетонный забор ПО-2 нашего производства соответствует каталогу серии ИЖ 31-77. Все компоненты используемые при производстве панели забора отвечают требованию каталога и нормам качества.





Железобетонная плита ограждения второго типоразмера – это секция забора, которую устанавливают в специальный бетонный стакан (ФО-2). Преимуществом данного ограждения являются следующие факторы:

1. Скорость возведения.

Для монтажа бетонного забора не нужно заливать фундамент или производить сложные подготовительные заборы. Плиты ограждения устанавливаются в бетонные “стаканы” (стойки). ФО-2 устанавливают на утрамбованную поверхность, предварительно засыпав песок крупной фракции или дорожные плиты.

2. Долговечность конструкции.

Бетон марки М-200 устойчив к не благоприятным внешним факторам. Выдерживает температуру до -50 градусов и рассчитан на срок службы до 50 лет. Ромбовидная форма на стенке ограждения рассчитана на функцию само очистки. Вода и грязь не задерживается на поверхности секции ПО-2 в отличии от плоских секций забора этой серии.

3. Итоговая стоимость.

По соотношению цена-качество такой забор вне конкуренции. Например металлическое ограждение служит около 25 лет, в то время как ЖБИ не менее пятидесяти.

4. Охранительные функции.

Размер одной секции бетонного ограждения: высота 3 метра, длина 2.5 метра, толщина 0.15 метра. Если установлена плита ПО 2 с фартуком, то преодолеть подобное препятствие практически невозможно даже мелким животным.

Установка панелей ограждения ПО-2 и ПО-2М

В заключении последний, но не менее важный пункт. В любой момент такое ограждение можно выгодно продать или отдать. Демонтаж железобетонного забора требует денег, времени и сил. Однако наша компания оказывает услуги по демонтажу и выкупу бетонных секций

забора ПО-2, ПО-2М, П6В и П6ВМ. Мы готовы на взаимовыгодных условиях выкупить Ваши ЖБИ панели.

Наша компания самостоятельно производит железобетонные панели ограждения в столичном регионе. В нашем распоряжении 14 металло-форм, собственный транспорт, большой опыт в сфере производства и продажи ЖБИ.

Кроме продажи заборов ПО-2 и ПО-2М мы оказываем услуги по монтажу и демонтажу ЖБ конструкций. Стоимость и сроки выполнения работ уточняйте по телефону у наших сотрудников.

Производство железобетонных изделий

В арсенале нашего предприятия большой выбор ЖБИ.

  • Во-первых,  дорожные плиты.
  • Во-вторых,  аэродромные плиты.
  • В-третьих,  фундаментные блоки.

Кроме того, многое другое в каталоге нашего сайта.

Собственный транспорт исключает сбои поставок нашей продукции. Мощности производства и складские остатки способны удовлетворить спрос на плиты забора ПО-2 в Московском регионе.

Компания База ЖБИ – производитель железобетонных изделий. В ассортименте нашего предприятия: дорожные и аэродромные плиты, фундаментные блоки, ЖБ элементы инженерных коммуникаций и многое другое. Ищите нужные Вам материалы в каталоге нашего сайта.

+7 (495) 640-61-66 (Москва)

8-800-777-98-48 (Россия)

Звоните – договоримся!

ПО 2 по стандарту: Серия ИЖ 31-77

увеличить изображение

Стандарт изготовления изделия: Серия ИЖ 31-77

Плиты забора ПО 2 – это железобетонные строительные элементы, разработанные для строительства ограждений вместе с фундаментами Серии ИЖ 31-77. Разработанные варианты плит позволяют создавать железобетонные долговечные и прочные ограждения для территорий различного назначения. В зависимости от типа ограждаемого объекта, плиты могут быть сплошными или решетчатыми, разной высоты и с различными эксплуатационными характеристиками. С помощью готовых элементов серии – фундаментами и плитами забора – возведение ограждения выполняется в короткие сроки, при этом готовая конструкция имеет определенные проектом показатели прочности, морозостойкости, водонепроницаемости.

1. Варианты маркировки

В рамках Серии ИЖ 31-77 разработаны и спроектированы разнообразные варианты плит, которые позволяют установить ограждения в достаточно широком диапазоне территориальных особенностей. Различия отображаются в маркировке (расшифровка приводится ниже), с помощью которой можно подобрать оптимальные варианты изделий в соответствии с типом ограждаемой территории из выпускаемых производителем:

1. ПО 1;
2. ПО 2;

3. ПО 3;

4. ПО 4;

5. ПО 11;

6. ПО 12;

7. ПО 13;

8. ПО 14;

9. ПО 15;

10. ПО 16;

2. Основная сфера применения

Плиты забора ПО 2, а так же другие элементы Серии ИЖ 31-77 разработаны для создания ограждений территорий различного назначения – учебных заведений и скверов, лечебных учреждений и промышленных зданий, режимных объектов и предприятий. Различные по форме, размерам и прочностным характеристикам, плиты используются для установки в разных регионах по климатическим и температурным условиям, при разных типах грунта и агрессивности среды. В серии разработаны так же фундаменты, с помощью которых создается надежный забор, выполняющий свои функции в соответствии с предназначением.

3. Обозначение маркировки

Нанесенный производителем при изготовлении индекс состоит из буквенных и цифровых групп и отображает основные характеристики железобетонных строительных элементов – название (соответствующее применению), и тип изделия, в который заложены определенные проектом характеристики. На примере плит забора ПО 2:

1. ПО – плиты ограждения;

2. 2 – тип изделия, с характеристиками, соответствующими разработанным в серии.

Плиты забора ПО 2 имеют габаритные размеры:

Длина = 2500;

Ширина = 150;

Высота = 3000;

Вес = 1420;

Объем бетона = 0,566;

Геометрический объем = 1,125.

4. Материалы изготовления и характеристики изделия

Производство плит забора ПО 2 выполняется в заводских условиях на современном специализированном оборудовании. Материалы для изготовления подобраны в соответствии с проектными требованиями, с учетом условий эксплуатирования – постоянное воздействие нагрузок вертикальных (от собственного веса) и горизонтальных (в основном, ветровых), температурных перепадов, осадков и других факторов, влияющих на целостность ограждающей конструкции. Плиты забора ПО 2 производятся из тяжелого бетона марки М 200 по прочности на сжатие, возможно также изготовление из керамзитобетона той же марки. Армирование выполняется сварными сетками и каркасами, изготовленными из арматуры класса А111 и Вр1, строповочные петли выполняются из арматурной стали класса А1. Армирование обязательно покрывается антикоррозийной смесью, предотвращающей внутренние разрушения. Морозостойкость, водонепроницаемость, защитные меры определяются индивидуально в соответствии с условиями, в которых будет эксплуатироваться ограждение. После достижения плитами забора ПО 2 отпускной прочности, качество поверхностей соответствует категории А 6, продукция проходит ряд испытаний, выявляющих действительные характеристики строительных элементов. На основании проведенных испытаний, плиты маркируются и документируются, после чего передаются заказчику.

5. Складирование, транспортировка и хранение

Для складирования и транспортирования плиты забора укладывают в штабели, сортируя по маркам, на выровненную поверхность с использованием подкладок и прокладок из дерева. Высота штабеля не должна превышать 2 метра, подкладки должны быть длиной не менее ширины опираемой поверхности и располагаться строго одна над другой в каждом следующем вертикальном ряду. Для строповки используют предусмотренные для этих целей закладные петли. Погрузку и выгрузку плит забора ПО 2 необходимо выполнять при помощи спецтехники, не допускается сваливание или сбрасывание с высоты. Для перевозки плиты необходимо закрепить, исключая продольное и поперечное смещения, трение и удары изделий друг о друга и транспортное средство. Соблюдение правил обращения с железобетонной продукцией позволит сохранить свойства, полученные при производстве, защитить плиты забора ПО 2 от появления трещин и сколов, других деформаций, в результате которых существенно снижаются эксплуатационные характеристики.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

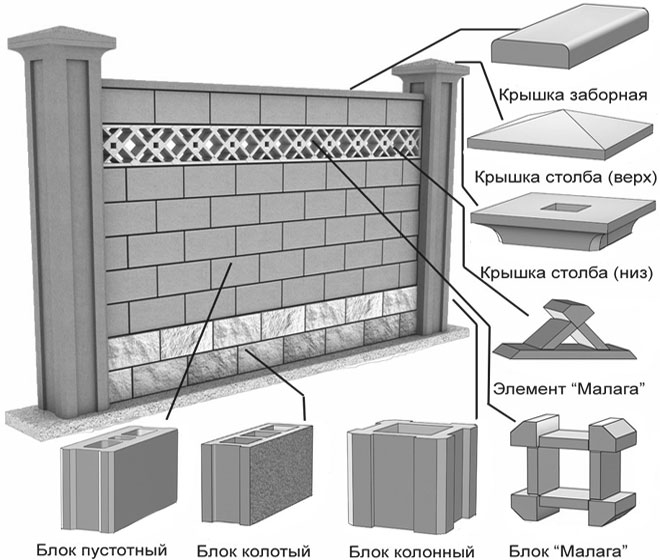

Технические характеристики модульного бетонного ограждения

Загрузить (.pdf)

Загрузить (.doc)

Загрузить в формате CSI Master (.doc)

дизайнер для получения и ссылки на конкретную информацию для использования в разработке документов проекта забора. Цель состоит в том, чтобы предоставить отформатированные листы спецификаций, которые обобщают информацию, опубликованную Алланом Блоком и другими соответствующими публикациями, а также предоставить исчерпывающий документ для большинства приложений, в которых используется бетонное ограждение без строительного раствора в качестве компонентов блочного ограждения. Цель этих спецификаций состоит в том, чтобы помочь местному инженеру-проектировщику ограждений, но не ограничивать их гибкость для любой конкретной проектной ситуации.

Раздел 1

Часть 1: Общие положения

1.1 Объем работ

Забор Allan Block

Работы включают комплектацию и установку модульной системы ограждения из бетонных блоков с высотой и длиной, указанными на строительных чертежах и в соответствии с настоящим документом.

1.2 Справочные стандарты

Стандартные спецификации ASTM C1372 для сегментных блоков подпорной стены.
ACI 318: Глава 5 – Смешивание и укладка бетона

1.3 Доставка Хранение и транспортировка

  1. Подрядчик должен проверить материалы после доставки, чтобы убедиться, что они получены в надлежащем виде.
  2. Подрядчик должен предотвращать контакт чрезмерного количества грязи, бетона и подобных строительных материалов с материалами.
  3. Подрядчик должен защитить материалы от повреждения на месте. Поврежденные материалы, в том числе треснувшие и отколотые блоки сверх допусков, предусмотренных в ASTM C1372, не должны использоваться в ограждении.
Часть 2: Материалы

2.1 Системные блоки AB Fence

  1. Системные блоки должны представлять собой блоки AB Fence System, произведенные лицензированным производителем.

    2. Блоки системы

  2. должны иметь минимальную прочность на сжатие в течение 28 дней 3000 фунтов на кв. дюйм (20,7 МПа) в соответствии с ASTM C1372. Бетонные блоки должны иметь достаточную защиту от замерзания и оттаивания со средней скоростью поглощения 7,5 фунт/фут 3 (120 кг/м 3 ) для северного климата и 10 фунтов/фут 3 (160 кг/м 3 ) для южного климата.
  3. Внешние размеры должны быть одинаковыми и постоянными. Максимальные отклонения размеров должны составлять 1/8 дюйма (3 мм), не включая текстурированную поверхность

    4. .

  4. Внешняя поверхность должна быть текстурированной или полосатой или их комбинацией. Цвет указан владельцем проекта.

2.2 Сваи и бетонные столбы

  1. Бетон, используемый для возведения свай и заполнения опорного блока, должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм (20,7 МПа).

2.3 Бетонный раствор

  1. Бетонный раствор, используемый в качестве заполнения стержня для панелей с соединительными балками, должен соответствовать стандарту ASTM C476 и иметь минимальную прочность на сжатие 3000 фунтов на кв. дюйм (20,7 МПа) с требованиями к гранулометрическому составу, определенным ASTM C404.

2.4 Стальная арматура

  1. Все арматурные стержни должны быть деформированными стальными заготовками, соответствующими стандарту ASTM A615, класс 60. На стержнях производитель должен маркировать размер стержня и марку стали, а заверенные заводские отчеты должны быть представлены для регистрации.

2.5 Строительный клей

  1. Строительный клей для наружных работ, используемый для приклеивания заглушки к стойкам и панелям, должен иметь класс NP1 производства BASF (или аналогичный).

2.6 Материал прокладок

  1. Материал, используемый для постоянных прокладок, не должен разлагаться.
Часть 3: Конструкция системы

3.1 Схема

  1. Выкопайте траншею глубиной 6 дюймов (150 мм) и шириной 12 дюймов (300 мм) вдоль центральной линии ограждения AB по всей длине ограждения.
  2. Чтобы обеспечить точное расстояние между стойками, установщик должен следовать всем указаниям, изложенным в Руководстве по установке системы забора AB.
  3. Центр каждого отверстия для сваи должен быть расположен и просверлен с максимальным горизонтальным допуском ± 1 дюйм (25 мм). Глубина и диаметр должны быть не меньше указанных в проекте.
  4. Верх отверстий для свай должен быть установлен максимум на 1 дюйм (25 мм) ниже проектной отметки сваи. Кусок цилиндрической трубы диаметром 24 дюйма (600 мм) высотой 12 дюймов (300 мм) рекомендуется для формирования верхней части отверстия для установки высоты наголовника сваи.

3.2 Конструкция свай

  1. Залейте бетоном отверстие для сваи в соответствии с требованиями по прочности для бетона сваи и закончите с максимальным перепадом высот 1 дюйм (25 мм).
  2. Поместите вертикальную стальную арматуру во влажный бетон сваи в пределах 0,5 дюйма (13 мм) от расчетного горизонтального положения стали. Стальные стержни должны входить в сваю на глубину, указанную в проекте, с минимальной шириной покрытия в нижней части сваи 3 дюйма (75 мм). Стальные стержни также должны выступать за верхнюю часть сваи на минимальное расстояние, чтобы соединение внахлестку соответствовало проектным требованиям.
  3. Дайте бетону затвердеть в течение 4 часов при температуре 40 ° F (4,4 ° C) или выше или до тех пор, пока он не станет достаточно твердым, чтобы выдержать более чем поверхностную царапину при царапании стальной арматурой перед установкой столбового блока.

3.3 Строительство столбов и панелей

  1. Заполните траншею между каждым столбом до расчетной отметки нижней части ограждения хорошо отсортированным уплотняемым заполнителем до 95% по стандарту Проктора.
  2. При необходимости установите первый блок стоек на строительный раствор с максимальной толщиной 1 дюйм (25 мм), чтобы учесть разницу высот. Столбовой блок должен быть размещен ровно и отвесно во всех направлениях. Дайте раствору достаточное время для отверждения, прежде чем размещать дополнительные ряды блоков столбов. Прочность раствора должна соответствовать или превышать проектные требования столба и сваи.
  3. Панели должны заходить не менее чем на 1 дюйм (25 мм) в опорные стойки.
  4. Горизонтальная стальная арматура должна быть установлена ​​в указанных местах связующих балок. Горизонтальная сталь должна иметь 1,5-дюймовую (38 мм) прозрачную крышку на каждом конце.
  5. Блоки должны быть установлены ровно во всех направлениях и по прямой линии от стойки к стойке. Допустимо общее отклонение 0,125 дюйма (3 мм).
  6. Блок панелей должен быть уложен в стопку в виде бегущей связки или предварительно заданного смешанного рисунка.
  7. Один ряд панельных блоков выше и ниже горизонтальной стали в местах соединения балок должен быть заполнен мелкозернистым бетонным раствором, отвечающим требованиям по прочности, и закреплен вибратором для бетона. Все панельные блоки, связанные с связующей балкой, должны быть отлиты за один раз.
  8. Поместите хомуты из проволоки 9 калибра (мин.) в каждую из первых двух жил с каждого конца и примерно в каждую вторую жилу, минимум по одному хомуту на блок.
  9. Минимальное время отверждения бетонного раствора составляет 4 часа для нижней связующей балки и 2 часа для всех остальных мест.
  10. Максимальная высота штабелирования и заполнения опорных блоков составляет 4 фута (1,2 м) или 6 рядов. Вертикальная стальная арматура должна обеспечивать зазор в 1 дюйм (25 мм) от всех внутренних поверхностей опорного блока. Минимальные требования к соединению внахлестку составляют 24 дюйма (610 мм) или в соответствии с проектными требованиями и местными строительными нормами.
  11. Готовая стойка должна быть установлена ​​ровно и отвесно во всех направлениях с допуском ± ½°.

    12. Панели

  12. должны быть установлены с допуском 1 дюйм (25 мм) в горизонтальном направлении по длине панели и допуском 0,375 дюйма (8 мм) в вертикальном направлении.

За дополнительными сведениями обращайтесь в инженерный отдел Allan Block по адресу: engineering@allanblock. com или (800)899-5309. Технические характеристики могут быть изменены без предварительного уведомления.

КОНСТРУКЦИЯ БЕТОННЫХ КЛАДНЫХ ЗАБОРОВ — NCMA

ТЭК 14-16Б

ВВЕДЕНИЕ

Бетонные заборы и садовые стены используются для выполнения множества функций, включая уединение и экранирование, безопасность и защиту, украшение, звукоизоляцию, защиту от тени и ветра.

Кроме того, бетонная кладка обеспечивает превосходную долговечность, гибкость дизайна и экономичность. Широкий спектр цветов и текстур кирпичной кладки может использоваться для дополнения смежных архитектурных стилей или гармонии с природным ландшафтом.

Поскольку заборы подвергаются воздействию наружного воздуха с обеих сторон, выбор подходящих материалов, правильное структурное проектирование и качество изготовления имеют решающее значение для обеспечения максимальной долговечности и производительности.

Ограждения из каменной кладки обычно проектируются одним из пяти способов:

  • в виде консольных стен, опирающихся на сплошные фундаменты;
  • в виде стен, протянутых между пилястрами, которые, в свою очередь, опираются на опорную подушку или кессон;
  • в качестве стен, проходящих между ответвлениями стен, которых достаточно для поддержки стены;
  • в виде криволинейных стенок с отношением дуги к хорде, обеспечивающим устойчивость; или
  • в виде комбинации вышеуказанных методов.

Настоящая TEK охватывает случаи (a) и (d) выше, на основании положений Международных строительных норм и правил 2003 и 2006 годов (ссылки 1, 2). Хотя ограждения высотой до 6 футов (1829 мм) не требуют разрешения (ссылки 1 и 2, гл. 1), в настоящем ТЭК содержатся рекомендации по проектированию и строительству. Ограждения, выполненные в виде стен, протянутых между пилястрами (вариант б), описаны в ТЭК 14-15Б «Расчет допустимых напряжений стен звукоизоляции простенков и панельных автомобильных дорог» (ссылка 3). Кроме того, заборы могут быть построены путем сухой укладки и поверхностного склеивания обычных бетонных блоков кладки (см. ссылку 4) или с использованием запатентованных систем ограждений из сухой укладки.

Рисунок 1—Типовые требования к конструкции консольного ограждения

В таблицах 1, 2 и 3 приведены требования к толщине стены и вертикальному армированию консольных стен для трех вариантов боковой нагрузки: поперечная нагрузка, w ≤ 15 фунтов на квадратный фут (0,71 кПа) , 15 < w ≤ 20 фунтов на квадратный фут (0,95 кПа) и 20 < w ≤ 25 фунтов на квадратный фут (1,19 кПа) соответственно. Для каждой таблицы в сноске A описаны соответствующие ветровые и сейсмические условия, соответствующие боковой нагрузке, на основе Минимальных расчетных нагрузок для зданий и других сооружений, ASCE 7 (ссылка 5).

При составлении таблиц 1, 2 и 3 использовались следующие допущения:

  1. метод расчета прочности
  2. , если не указано иное, конструкции соответствуют Международным строительным нормам 2003 и 2006 гг.,
  3. кирпичная кладка,
  4. ASTM C 90 (ссылка 6) бетонные блоки кладки,
  5. заданная прочность каменной кладки на сжатие, f’ м = 1500 фунтов на кв. дюйм (10,3 МПа)
  6. ASTM C 270 (ссылка 7) следующие растворы: портландцементно-известковый раствор типа N, S или M или кладочный цементный раствор типа S или M (обратите внимание, что ни тип N, ни кладочный цементный раствор не разрешается использовать в SDC D ),
  7. ASTM C 476 (ссылка 8) цементный раствор,
  8. Арматурная сталь марки 60, арматура располагается по центру ячейки кладки,
  9. глубина от уровня земли до верха фундамента составляет 18 дюймов для ограждений высотой 4 и 6 футов (457 мм для 1,2 и 1,8 м); 24 дюйма для заборов высотой 8 футов (610 мм для 2,4 м) и

    10. Требования к армированию

  10. предполагают наличие обратного угла на каждом конце забора длиной, по крайней мере, равной открытой высоте. Если концы ограждения не имеют возврата, увеличьте расчетную поперечную нагрузку на конец ограждения (для длины, равной открытой высоте) на 5 фунтов на квадратный фут (34,5 кПа).
Таблица 1. Консольные ограждения, подверженные поперечным нагрузкам до 15 фунтов на фут (0,71 кПа)
Таблица 2. Консольные ограждения, подвергающиеся поперечным нагрузкам до 20 фунтов на фут (0,95 кПа)
Таблица 3 — Консольные ограждения, подлежащие Боковые нагрузки до 25 фунтов на фут (1,19 кПа)

ФУНДАМЕНТЫ

Фундамент для консольных стен удерживает стену на месте и препятствует опрокидыванию и скольжению под действием боковых нагрузок. Дюбели обычно проходят от основания к стене, чтобы передавать напряжения и закреплять стену на месте. Дюбели должны быть как минимум равны по размеру и расстоянию до вертикальной арматуры ограждения. Требуемая длина нахлеста определяется в соответствии с используемой процедурой проектирования и типом используемой детали. Для расчетных условий, перечисленных здесь, для арматурных стержней № 4 (M#13) требуется минимальная длина внахлест 15 дюймов (381 мм), а для стержней № 5 (M#16) требуется минимальная длина внахлест 21 мм. дюйм (533 мм). См. TEK 12-6, Соединения, развертывание и стандартные крюки для бетонной кладки (сноска 9).) для получения подробной информации о требованиях к соединению внахлестку.

Фундаменты шириной более 24 дюймов (610 мм) требуют поперечного армирования (см. сноски к таблице 4). Для всех фундаментов крюк должен находиться в нижней части фундамента (расстояние 3 дюйма (76 мм) до грунтового основания), чтобы усилить стержень в верхней части фундамента.

Конструкции фундаментов, перечисленные в таблице 4, соответствуют требованиям строительных норм и правил для железобетона, ACI 318 (ссылка 10). Обратите внимание, что к бетону для фундаментов, размещенных в почвах с высоким содержанием сульфатов, предъявляются дополнительные требования (ссылки 1, 2).

Таблица 4—Размеры оснований для консольных ограждений

ЗМЕЕВЫЕ СТЕНЫ

Змеевидные или «складчатые» конструкции стен придают интересные и приятные формы для улучшения ландшафта. Возвраты или изгибы в этих стенах также обеспечивают дополнительную боковую устойчивость, позволяя строить стены выше, чем если бы они были прямыми.

Стены из змеевиков и фальцованных пластин спроектированы с использованием эмпирических рекомендаций по проектированию, которые исторически доказали свою эффективность на протяжении многих лет. Представленные здесь рекомендации основаны на неармированной бетонной кладке для боковых нагрузок до 20 фунтов на квадратный фут (0,95 кПа). См. Таблицу 2, сноску A для соответствующих скоростей ветра и расчетных параметров сейсмостойкости.

Рекомендации по проектированию показаны на рис. 2 и включают:

  • радиус стены не должен превышать двукратную высоту,
  • высота стенки не должна превышать удвоенной ширины (или глубины кривизны, см. рис. 2),
  • высота стенки не должна превышать пятнадцатикратной толщины стенки, а
  • свободный(е) конец(и) змеевидной стены должен иметь дополнительную опору, такую ​​как пилястра или возврат с коротким радиусом.

Деревянный шаблон, вырезанный по заданному радиусу, полезен для периодической проверки кривых на гладкость и однородность. См. TEK 5-10A, Детали радиальной стены из бетонной кладки (сноска 11) для получения подробной информации о строительстве криволинейных стен с использованием блоков бетонной кладки.

Рис. 2. Змеевидные садовые стены

КОНСТРУКЦИЯ

Все материалы (блоки, раствор, цементный раствор и арматура) должны соответствовать применимым стандартам ASTM. Дополнительные требования к материалам перечислены в разделе «Проектирование конструкции консольного ограждения» выше.

Для предотвращения усадочного растрескивания рекомендуется использовать горизонтальное армирование и размещать контрольные швы в соответствии с местной практикой. В некоторых случаях, когда имеется достаточное количество горизонтальной арматуры, контрольные швы могут не понадобиться. Горизонтальное армирование может быть как стыковым армированием, так и соединительными балками. Подробное руководство см. в TEK 10-1A, Борьба с трещинами в бетонных каменных стенах, и TEK 10-2B, Контрольные швы в бетонных каменных стенах – эмпирический метод (ссылки 12, 13).

Кроме того, рекомендуется горизонтальное армирование в верхнем ряду (или рядах, если используется армирование швов), чтобы помочь связать стену вместе. Для ограждений нет конструктивной необходимости обеспечивать передачу нагрузки через контрольные соединения, хотя это можно выполнить с помощью методов, описанных в ТЕК 10-2B, если это необходимо для поддержания выравнивания ограждения.

Копинги обеспечивают защиту от проникновения воды, а также могут улучшить внешний вид забора. Различные материалы, такие как бетонный кирпич, литой камень, кирпич и природный камень, подходят для ограждений из бетонной кладки. Бортики должны выступать не менее чем на ½ дюйма (13 мм) за лицевую сторону стены с обеих сторон, чтобы обеспечить капельную кромку, которая поможет предотвратить попадание капель воды на лицевую сторону ограждения. В тех случаях, когда эстетика имеет первостепенное значение, использование встроенных водоотталкивающих средств в элементах кладки и растворе также может помочь свести к минимуму потенциальное образование высолов.

Ссылки

  1. 2003 Международный строительный кодекс. Международный совет по кодексам, 2003 г.
  2. 2006 Международный строительный кодекс. Международный совет по кодексам, 2006 г.
  3. Расчет допустимых напряжений стен звукоизоляции пирсов и панельных автомобильных дорог, NCMA TEK 14-15B. Национальная ассоциация бетонщиков, 2004 г.
  4. Проектирование и строительство стен из сухой кирпичной кладки, ТЭК 14-22. Национальная ассоциация бетонщиков, 2003 г.
  5. Минимальные расчетные нагрузки для зданий и других сооружений, ASCE 7-02 и ASCE 7-05. Американское общество инженеров-строителей, 2002 и 2005 гг.
  6. Стандартные технические условия для несущих бетонных блоков, ASTM C 90-01a и C 90-03. ASTM International, Inc., 2001 и 2003 гг.
