Технология установки бортовых камней на бетонном основании

Установка бортовых камней (или бордюров) является важным этапом в работах по устройству мощения. Поговорим о том, почему это важно, какие существуют правила установки бордюров, а также какой ассортимент бордюров предлагает современный производитель.

Закрепление краевых участков мощения бордюром — надежный способ повысить эксплуатационные качества и продлить срок службы тротуарного покрытия.

Так как мощение воспринимает внешнюю эксплуатационную нагрузку за счет заклинки элементов, то край тротуарного покрытия (будь-то городской тротуар или садовая дорожка) должен быть надежно зафиксирован бетонным бордюром или другими способами — гранитным бордюром, металлическими полосами, мелкоштучными элементами мощения.

Бордюр позволяет предотвратить постепенное вымывание или вынос материала из подстилающего слоя и последующее разрушение мощения (т.н. расползание тротуарной плитки). Также бордюр выполняет функцию разделения границ — например, между мощением и газоном, или между мощением и дорожным полотном.

Бордюр устанавливается на жесткий бетон или гарцовку и закрепляется раствором по торцам.

Технология установки бортового камня

Технология установки бордюра подразумевает устройство бетонного основания по песчаной или щебеночной подушке.

B ходе работ выполняются следующие технологические операции*:

• отрывка траншеи под установку бортовых камней и уплотнение в нем грунта основания;
• устройство выравнивающего слоя из песка или фракционного щебня;
• устройство основания из мелкозернистого бетона (класс В15, М200)
• установка бортовых камней нa бетонное основание;
• дополнительная укладка бетонной смеси с боковой нижней части борта;
• осаждение бортового камня до проектной отметки;
• заливка швов между бортовыми камнями цементным раствором с расшивкой;
• устройство мощения или отсыпка грунта газона с обратной стороны бордюра.

* Полная информация по установке бортовых камней (нормативы, схемы) содержится в документе: “Технологический регламент на установку бетонных бортовых камней. ТР 1.1-2017. СПбГКУ «Дирекция транспортного строительства». CПбГКУ «Центр комплексного благоустройства», Cанкт-Петербург, 2017 г.

Устройство подстилающего слоя и бетонного основания

Для обозначения продольной линии установки бордюра натягивают шнур. Вдоль этого шнура отрывают траншею прямоугольного сечения с шириной по дну 0,4-0,5 м. Глубина траншеи зависит от проектного положения верха бортового камня (в один уровень с мощением или выше), но должна быть не менее 0,3м.

По дну траншеи устраивают выравнивающий слой из фракционного щебня или песка, который разравнивают и уплотняют.

Фото: Подготовка траншеи

На песчаное основание устанавливаются «легкие» — тротуарные или садовые — бордюры (марка БР.100.20.8, БР.50.20.8), когда они должны быть в один уровень с тротуарным покрытием. Во всех остальных случаях бортовые камни (дорожные, магистральные) должны устанавливаться на щебеночное основание.

Для устройства подстилающего слоя применяются:

• пески средние и мелкие II класса (по ГОСТ 8736)
• пески из отсевов дробления I-го класса по ГОСТ 31324
• щебень фракции от 20 мм до 40 мм, марки по дробимости не ниже M600, толщиной h=0,10м

Для устройства подстилающего слоя не рекомендуется использовать сухую песчано-цементную смесь. Так как подстилающий слой не является несущим, то применение вяжущего (цемента) при его устройстве не дает никаких преимуществ. Кроме этого, использование цемента может являться дополнительным источником высолообразования — появления белых пятен — на поверхности тротуарной плитки.

Материал подстилающего слоя распределяется по поверхности основания вручную или механизированным способом. При отсыпке подстилающего слоя следует иметь запас по толщине на вибропосадку камней. Величина этого запаса зависит от формы и размера камней и материала подстилающего слоя. Она устанавливается по месту. Для песчаного основания запас составляет ≈ 1,0-1,5 см.

Следует учитывать, что после монтажных работ посадки камней/плитки поверхность тротуарного покрытия должна возвышаться над верхом бортового камня примерно на ≈ 0,5 см как запас на осадку покрытия в ходе эксплуатации.

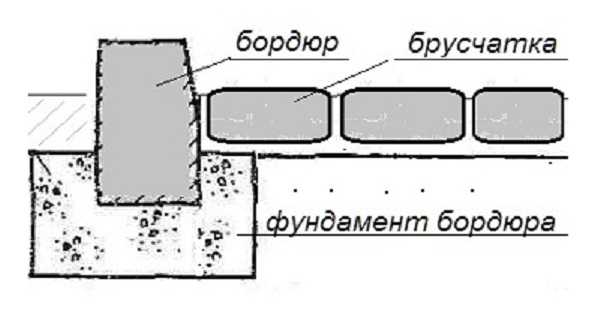

Рис: Мощение должно быть выше уровня бортовых камней на 3-10 мм:

На подготовленном подстилающем слое устанавливают бетонное основание (при заливке монолитного бетона используют сборно-разборную опалубку из досок) .

Устройство бетонного основания осуществляется вручную, путем укладки и разравнивания мелкозернистого или тяжелого бетона класса B15 (M200) до отметки низа бортового камня.

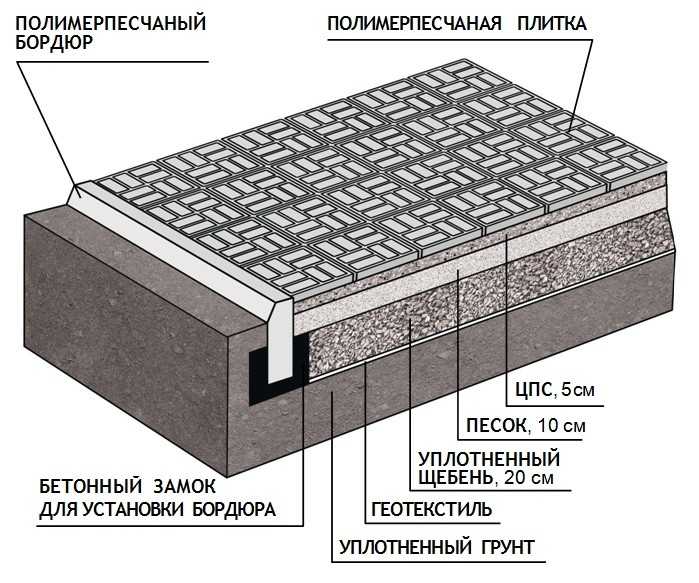

Схема установки бортового камня

На свежеуложенное бетонное основание устанавливают бортовые камни. Перед установкой торцы бордюров должны быть очищены от грязи.

По вынесенным отметкам или с помощью нивелира / тахеометра выставляют маячные бортовые камни. Затем по маячному шнуру, натянутому между забитыми у маячных бортовых камней металлическими штырями нa высоте, соответствующей отметке верхней кромки камней, выставляют остальные бордюры.

Фото: Установка садового бордюра


Бордюры устанавливают лицевой стороной вплотную вдоль натянутого шнура. Каждый камень плотно укладывают в бетонную смесь, обращая внимание нa плотность прилегания камней и нa ровность внешней и верхней стороны линии борта. При необходимости бортовые камни осаживают ударами ручной трамбовки по доске, уложенной по верху камня. В случае, когда бортовой камень по верху не выровнять, выбирают бетон из-под основания камня. Последующие бортовые камни укладывают по первоначальному камню.

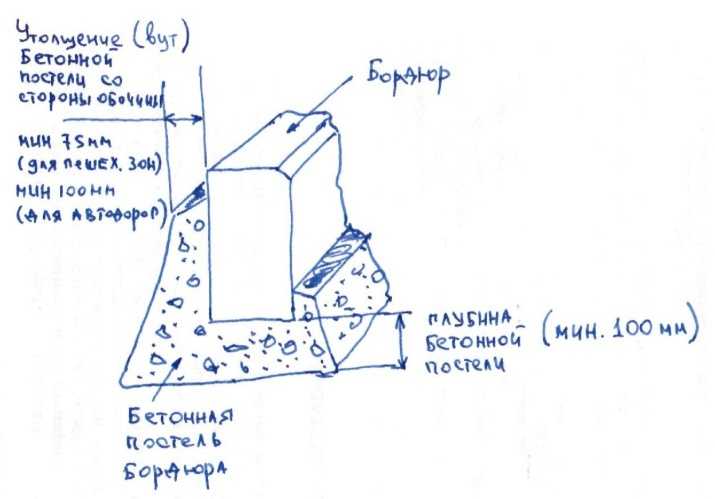

Рис: Схема установки бортового камня:

Проверяют горизонтальность верха установленного бортового камня по нивелиру‚ прямолинейность боковой плоскости по визиркам. Ширина швов между бортовыми камнями не должна превышать 5мм. По окончанию проверки, расшиваются швы между бортовыми камнями.

Швы и стыки между бордюрами должны быть тщательно заделаны, чтобы предотвратить вымывание подстилающего слоя.

Расшиваются швы в два этапа: cначала обмазываются со всех сторон цементным раствором сметанообразной консистенции (раствор 1:2) с отверстием сверху, которое затем заполняется более жидким цементным раствором (раствор 1:4).

Ha закругленнных участках бордюры устанавливают так же, как и нa прямых, предварительно произведя разбивку очертания кривой по шаблону, изготовленному из тонкой доски или по шнуру. На закруглениях применяют специальный лекальный (изогнутый) бортовой камень или укороченный бордюр БР 50.20.8 (только для тротуаров и садовых дорожек).

Фото: Использование бордюра БР 50.20.8 для создания радиусной дорожки:

Правильность установки бортовых камней проверяется с помощью рейки и шнура. Бортовые камни должны устойчиво лежать нa бетонном основании, линия установленных камней должна быть прямой на прямых участках и иметь плавное очертание на участках закругления.

Обратите внимание! Установка бортового камня должна произойти не позже, чем за 3 суток до начала работ мощению (устройства тротуарного покрытия) для того‚ чтобы бетонная обойма и раствор в швах между бордюрами набрали достаточную прочность.

Фото: Работы по установке бордюра для садовой дорожки:


Ассортимент и декоративные функции бордюров, садовые бордюры

Завод “Цемсис” производит широкий ассортимент бетонного бортового камня по современной технологии двухслойного вибропрессования в соответствии с ТУ 23. 61.11-001-09644561-2019 и ГОСТ 6665-91 «Камни бетонные и железобетонные бортовые. ТУ».

В соответствии с назначением, существует несколько категорий бортового камня:

• Дорожные бордюры БР 100.30.15 и БР 100.30.18 предназначены для разделения автомобильных дорог от пешеходных зон.
• Тротуарный бордюр БР 100.20.8 применяется повсеместно при благоустройстве городских объектов — парков, скверов, дворов, пешеходных дорожек, а также при обустройстве территории частных придомовых участков.
• Садовые бордюры БР 50.20.8 предназначены для благоустройства частных объектов — садовых дорожек, террас, отмостки вокруг дома.

Садовые бордюры БР 50.20.8 обладает теми же прочностными характеристиками, что и обычный тротуарный бордюр БР 100.20.8, но при этом отличаются следующими преимуществами:

• Укороченная форма создает удобство при создании радиусных дорожек
• Широкая цветовая гамма позволяет заказать бордюр в тон выбранной тротуарной плитки
• Легкость монтажа благодаря небольшому весу изделий

Фото: Разные фактуры позволяют подобрать бордюр в тон тротуарной плитке:

Бордюры позволяют увеличить срок службы садовой дорожки или террасы, т. к. минимизируют степень их деформации, предохраняют почву на огороженных газонах от вымывания и выветривания. Кроме этого, бордюры выполняют и важную эстетическую функцию, разделяя Ваш участок на функциональные зоны, помогая формировать различные декоративные композиции.

Фото: Использование фактурного бордюра БР 50.20.8 для выполнения отмостки вокруг дома:


Любой участок, оформленный при помощи внешне привлекательного садового бордюра, принимает органичный и законченный облик.

Вы можете получить профессиональную консультацию по вопросам выбора и установки бортовых камней в отделе продаж компании “Цемсис” по тел. 8 812 665-51-10.

Высота бордюра над асфальтом по госту

Здравствуйте, Анастасия!

Начнем с того, что данное происшествие является ДТП — дорожно-транспортным происшествием. Обычно, сотрудниками ГИБДД классифицируется, как наезд на препятствие.

Постановление Правительства РФ от 23. 10.1993 N 1090(ред. от 24.10.2014)«О Правилах дорожного движения»:

«Дорожно-транспортное происшествие» — событие, возникшее в процессе движения по дороге транспортного средства и с его участием, при котором погибли или ранены люди, повреждены транспортные средства, сооружения, грузы либо причинен иной материальный ущерб.

Таким образом, Вам надо было вызвать ГИБДД для того, чтобы сотрудники зафиксировали обстоятельства этого происшествия, включая высоту бордюра и повреждения автомобиля.

При этом, сотрудники ГИБДД обязаны выявлять условия, сопутствующие ДТП. Например, неудовлетворительные дорожные условия, так называемые НДУ (ямы, отсутствие освещения и т.п.). В случае выявления, ГИБДД обязано установить ответственное лицо, то есть того, кто отвечает за безопасность дорожного движения на данном участке, выдать предписание по устранению и, в случае не устранения, привлечь виновное лицо к ответственности.

Таким образом, если бы Вы вызвали ГИБДД, то большую часть работы,по фиксации и сбору необходимой информации, в частности по установлению лиц, отвечающего за данную территорию, за Вас установили бы специально обученные люди, обладающие необходимыми полномочиями — сотрудники ГИБДД.

Если у Вас сейчас автомобиль находится на месте происшествия и Вы написали нам на сайт непосредственно после происшествия, можете позвонить в ГИБДД и сообщить о происшествии, если нет, то хуже, но тоже возможно. Нужно заявить о ДТП, по приезду сотрудников ГИБДД показать бордюр, пригласить свидетелей, и представить автомобиль.

Затем, необходимо обратиться за независимой оценкой стоимости восстановительного ремонта.

Далее, после того, как сотрудники примут решение по Вашему заявлению (любое), ознакомиться с ним. Вам интересен ответчик, то есть виновник. Составить и направить в адрес виновника претензию, а в случае не удовлетворения её — иск в суд.

Следует учесть, что в суде будет сложно доказать то, что именно действия виновника, а не Ваши, являются причиной ДТП. Ответчик будет защищаться, ссылаясь на п. 10.1 ПДД:

10.1. Водитель должен вести транспортное средство со скоростью, не превышающей установленного ограничения, учитывая при этом интенсивность движения, особенности и состояние транспортного средства и груза, дорожные и метеорологические условия, в частности видимость в направлении движения. Скорость должна обеспечивать водителю возможность постоянного контроля за движением транспортного средства для выполнения требований Правил.

При возникновении опасности для движения,которую водитель в состоянии обнаружить, он должен принять возможные меры к снижению скорости вплоть до остановки транспортного средства.

Мной особо выделено то, что надлежит доказывать Вам. А именно, что Вы не могли обнаружить это препятствие. То есть Вы знали, что бордюр соответствующий ГОСТУ не помеха Вашему Авто, но в зеркало или с места водителя определить высоту бордюра нельзя, поэтому Вы рассчитывали, что он соответствует необходимым требованиям, но это оказалось не так, в результате чего Вы повредили свое транспортное средство.

Доказать будет сложно, но можно.

Желаю удачи.
С уважением, С.Сергеев

Бордюры и бордюры — дорожные бордюры

Введение:

Следует отметить, что домовладельцам и частным подрядчикам не разрешается вносить поправки или изменять существующую линию дорожных бордюров, являющихся частью дороги общего пользования, без согласия и одобрения местных властей. отдел автомобильных дорог.

Дорожные бордюры служат ряду целей:

• — удержание края проезжей части для предотвращения «расползания» и потери структурной целостности
• — выступает в качестве барьера или разграничения между дорожным движением и пешеходами или обочинами
• — обеспечение физической «проверки» для предотвращения выезда транспортных средств с проезжей части
• — формирование канала, по которому можно отводить поверхностные воды

В Великобритании и Ирландии используется множество различных типов дорожных бордюров. 50 лет назад самым популярным был натуральный камень, такой как гранит, но сейчас его вытеснил сборный железобетон. В ограниченных зонах с исключительно интенсивным движением, таких как города или центры городов, стальные бордюры использовались, чтобы справиться с постоянным наездом транспортных средств, а на наших автомагистралях и дорогах с двусторонним движением обычно используются экструдированные бордюрные линии.

Экструдированные бордюры

Эта форма бордюров обычно используется только на больших дорогах, таких как автомагистрали и дороги с двусторонним движением. Бордюр формируется из бетона или асфальта и изготавливается машинным способом, как правило, в качестве дополнения к работам по укладке поверхности. Они более распространены на длинных прямых монотонных дорогах и автомагистралях Северной Америки и Австралии, чем в Великобритании и Европе, хотя бетонная форма была популярна в Ирландии.

Бордюры из экструдированного бетона обычно формируются с помощью пластин специальной формы, устанавливаемых на бетоноукладчик со скользящими формами, который затем создает бордюр по мере его продвижения по проезжей части. Бордюры из экструдированного асфальта обычно формируются на специальной экструдерной машине и приклеиваются к существующему асфальтовому покрытию. Наполовину битые или растопыренные профили являются наиболее распространенными формами, используемыми на автомагистралях в Великобритании и Ирландии.

Корректировка линии и уровня экструдированных бордюров представляет собой некоторую рутинную работу, и по этой причине они, как правило, используются в основном на длинных, прямых, непрерывных участках, а не на извилистых, извилистых, подъемах и спусках. Долины дорог у нас есть в Британии и Ирландии.

Экструдированный асфальтобетонный бордюр на автомагистрали Великобритании Бетонный бордюр скользящей формы в жилом комплексе в Ирландии

Недавно была разработана уменьшенная версия машины для экструдирования бордюров, и стали возможными декоративные экструдированные бордюры для частных подъездных дорог и ландшафтных проектов. Система работает по франшизе — см….

Натуральный камень

Натуральный камень очень прочный, но дорогой. Популярным выбором является гранит, но также можно использовать винстон, габбро, базальт и песчаник. В то время как используемые в настоящее время каменные бордюры имеют стандартный профиль и отделку, они бывают произвольной длины, до 2 метров или около того. Старые бордюры, некоторые из которых прослужили более 100 лет, могут не соответствовать стандартному профилю, и, следовательно, ремонт или замена этих элементов может стать проблемой для дорожных властей.

Гранитный бордюр — ширина около 250 мм, ширина чека всего 65 мм. Используется на подъездной дороге к жилым домам с широкой обочиной с травяным покрытием Гранитный радиусный бордюр шириной 125 мм с гребнем 100 мм. Отметка оставляет желать лучшего! Базальтовый бордюр — шириной около 125 мм с решеткой 100 мм. Используется в сочетании с пешеходной дорожкой из йоркского камня и каналом из базальтовой брусчатки. Бордюры и желоба из бучардированного известняка Вверху: бордюры и желоба из ирландского голубого известняка

Сборный железобетон

Сборные железобетонные элементы в настоящее время являются наиболее популярным выбором для бордюров. Бордюры с гидравлическим прессованием прочны, долговечны, дешевы и могут производиться с соблюдением строгих допусков (BS EN 1340). Есть некоторые специальные формы, в частности квадранты и некоторые капельницы, которые все еще изготавливаются из вибрированного бетона, хотя этот материал не такой прочный, как прессованный бетон.

Стандартные бордюры имеют пупырчатую отделку и привлекательный бетонно-серый оттенок. Более декоративные (и, следовательно, более дорогие) бордюры становятся популярными в схемах «престиж» и «наследие» с такими особенностями, как открытые заполнители и текстурированная отделка.

Бетонный бордюр радиусом 600 мм Бордюры обычно имеют размеры 125×255 или 150×305

Существует 4 основных профиля наиболее распространенных дорожных бордюров, используемых по всей Великобритании.

• Полуразбитый
• Бычий нос
• Растянутый
• Площадь

Традиционно большинство прямых бордюров имеют длину 915 мм (пережиток дометрических времен), хотя некоторые бордюрные блоки, разработанные для укладки тротуарной плитки, имеют длину всего 100 или 200 мм. Радиусные бордюры, т. е. предназначенные для формирования кривых радиусом менее 10 м, короче, чем эквивалентные прямые бордюры, а самые современные бордюры выпускаются длиной 780 мм.

Все бордюры, кроме квадратного профиля, имеют так называемый «водяной знак» или «ватерлинию». Это линия на забое, выше которой обычно не ожидается выхода на поверхность (и, следовательно, поверхностных вод). Во многих случаях уровень поверхности поддерживается на 25 мм и более ниже водяного знака.

Водяной знак не является физическим знаком, но обычно совпадает с изменением угла наклона бордюра.

Наиболее часто используемые дорожные бордюры из поликарбоната представляют собой полубитый профиль. Они обеспечивают элемент контроля, достаточный для того, чтобы предупредить автомобилистов об опасной близости к краю проезжей части, а профиль «наклонной задней части» позволяет дорожным каткам работать прямо у края тротуара, не царапая и не повреждая поверхность бордюра при движении. уложено покрытие. Обычно они используются там, где пешеходная дорожка находится рядом с проезжей частью.

Наполовину битые бордюры Крылые бордюры

Крыльчатые бордюры используются в тех ситуациях, когда транспортному средству может потребоваться «наехать» на обочину в экстренной ситуации. По соображениям безопасности они не используются при наличии пешеходной дорожки.

В тех случаях, когда требуется переход, обычно для доступа к частной подъездной дорожке, точке доступа или пешеходному переходу, используется бордюр с закругленной или скошенной кромкой. В то время как бордюр с загнутым носом, показанный напротив, является бордюром Британского стандарта, бордюр со скошенной кромкой (фиолетовый) НЕ является и может быть получен только у определенных производителей. Для использования бордюров на дорогах общего пользования требуется согласие Департамента автомобильных дорог местного самоуправления.

Бордюры из поликарбоната, изображенные на этой странице, изготавливаются по заданным размерам. Большие бордюры составляют ок. 125×255 мм или 155×305 мм, в то время как меньшие блоки имеют размер примерно 125×155 мм или 150×150 мм. Эти бордюры меньшего размера обычно используются в качестве «пересекающихся бордюров» в тупиках жилого массива, где нет пешеходных дорожек, или в ситуациях, когда бордюр на всю глубину невозможен, например, на настиле моста.

Переходные бордюры, или «капли», как их иногда называют, используются для соединения двух разных профилей бордюров. Чаще всего их можно увидеть на «выпавших переходах», как показано ниже.

Бордюры обычно  125×150 или 150×150

Легкие бордюры из поликарбоната

Бордюры всегда были тяжелыми, громоздкими вещами, и они сказываются на монтажниках (как я могу засвидетельствовать!), поэтому в отрасли произошел сдвиг, стимулированный по соображениям здоровья и безопасности, рассмотреть различные варианты снижения износа бордюрных слоев.

Бордюр K-Lite производства Charcon

Наряду с механизированным монтажом одним из рассматриваемых вариантов является более легкий бордюр, ярким примером которого является K-Lite производства Charcon. Длина бордюра была уменьшена до гораздо более удобных 450 мм, но форма бордюра также была изменена, в результате чего в задней части бордюра образовался крестовина (углубление), что значительно уменьшило вес всего до 20 кг на бордюр. Стрелка в конечном итоге заполняется бетоном, и завершенная бордюрная лента не теряет производительности — просто меньше потрепанных слоев бордюрного камня!

Другие варианты легких бордюров рассматриваются далее на этой странице.

Специальные бордюры

Другие бордюры, встречающиеся на автомагистралях разных стран, включают…

Боковые бордюры, иногда называемые плотинными бордюрами, для использования с дренажными системами за бордюрами. В настоящее время они в значительной степени заменены бордюрными сливными устройствами, но они были довольно популярны более 25 лет назад. У них часто есть чугунная или стальная решетка или облицовка, чтобы не допустить попадания уличного мусора в канализацию.

Бордюр плотины (с ненужным детритом)

Бордюр высокого уровня сдерживания, например, Trief или Titan бордюр . Они используются для предотвращения схода транспорта с проезжей части и часто используются для защиты уязвимых пешеходных дорожек или чувствительного придорожного оборудования, такого как топливные насосы на заправочных станциях, пешеходные островки, опасные повороты и т. д.

Это БОЛЬШИЕ бордюры высотой около 450 мм. и весом почти четверть тонны.

Бордюры для автобусных остановок — относительно новая разработка, предназначенная для облегчения доступа пассажиров, пользующихся общественным транспортом. Высота бордюра варьируется в зависимости от местных автобусов, и в канале могут быть некоторые тактильные элементы, помогающие водителю автобуса правильно выровнять автомобиль, чтобы минимизировать зазор между бордюром и входом в автомобиль, не задевая шины о поверхность бордюра. .

Ожидается, что этот тип бордюра станет более распространенным по мере того, как системы общественного транспорта в наших городах будут расширяться и улучшаться за счет увеличения использования трамваев и других систем LRT в ближайшие годы.

Подробный пример использования и установки бордюра Кассельской автобусной остановки представлен на отдельной странице.

Системы бордюрного дренажа — еще одна относительно современная разработка, которая была с готовностью принята многими дорожными службами из-за ее простоты.

По сути, это выдолбленное растение с зияющими отверстиями на лице. Вода с проезжей части попадает во внутреннюю «трубу», а затем направляется в подходящее место утилизации, либо в систему ЕО, либо на установку SUDS.

Однокомпонентный бордюрный водосток из полимербетона

Ранние версии pcc представляли собой двухсекционные блоки, состоящие из U-образного желоба, увенчанного перевернутой U-образной крышкой с необходимыми впускными отверстиями. Эта концепция была быстро переосмыслена различными производителями в виде цельных бетонных или полимербетонных блоков различных размеров и мощностей.

Дополнительную информацию можно найти на странице линейного дренажа.

Блок PCC «Beany», с крышкой для доступа Типичная установка бордюрного водостока

Текстурированные и декоративные бордюры

Как упоминалось ранее, этот тип бордюра становится все более популярным в престижных проектах и ​​расцветающих схемах «Наследие», которые кажутся взлет почти в каждом городе страны.

Существует несколько различных типов. Некоторые из них представляют собой версии стандартных бордюров, изображенных выше, с простой текстурой или открытым заполнителем, в то время как другие имеют специальные размеры, чтобы предложить лучшие дизайнерские возможности, например, блоки шириной 250 мм, показанные напротив.

Существует множество радиусных элементов, квадрантов, капельниц/переходов, дополняющих прямые элементы, и их можно использовать для создания ступеней или других декоративных элементов в жестком ландшафте.

Брусчатка (небольшая) Бордюры

Благодаря феноменальному росту использования блочной брусчатки в качестве мощения за последние пару десятилетий или около того, появились декоративные небольшие бордюры, которые дополняют масштаб, текстуру и цветовую гамму блочной плитки. Мощение было разработано. В то время как некоторые из этих элементов специально разработаны для частных проездов и т.п., есть несколько элементов, которые, по сути, являются короткими версиями стандартных профилей дорожных бордюров, в частности, полуразрушенные, с загнутым носом и со скошенными формами.

Хотя эти агрегаты обычно не используются на главных или магистральных дорогах, они популярны на тупиковых и подъездных дорогах современных жилых комплексов.

Если изгиб или изменение наклона требуют, чтобы шов был слегка приоткрыт, его следует зашпаклевать раствором 3:1, как описано на странице «Растворы и бетоны». Меньшие бордюрные блоки из брусчатки выглядят более аккуратно, если их заштриховать раствором дополнительного цвета, с зазором 10-12 мм между соседними блоками. Это особенно верно для медленных кривых, где единицы измерения радиуса не используются, а также для прямых участков.

Бордюрные блоки также очень полезны при устройстве ступеней или террас, поскольку они обеспечивают аккуратное решение для формирования вертикальных поверхностей.

Пластиковые бордюры

Как упоминалось ранее, в последние годы озабоченность по поводу риска ручного перемещения побудила к разработке легких бордюров, изготовленных из «альтернативных» материалов, чаще всего из переработанного и модифицированного пластика.

Многие полагаются на принцип «полого» бордюра, который заполняется (частично) бетоном в процессе укладки, а один производитель может производить полноразмерные (915 мм в длину) полуразбитые бордюры весом всего 6 кг.

После установки они почти неотличимы от стандартных бордюров pcc: есть небольшая разница в цвете/текстуре, но вы вряд ли заметите ее, проносясь мимо со скоростью 30 миль в час!

Легкие пластиковые бордюры, используемые для создания падающего перехода Неудачный пластиковый бордюр

Существуют проблемы с пластиковыми бордюрами, наиболее распространенными из которых являются их хрупкость при воздействии точечной нагрузки, что может привести к повреждению, как показано на фото выше.

Высказывались опасения по поводу воспламеняемости и риска распространения возгорания автомобиля, если пластик, из которого изготовлены бордюры, будет отражать свет. Тем не менее, лучшие современные пластиковые бордюры содержат антипирены, встроенные в пластик, чтобы свести к минимуму такой риск.

Стальные бордюры (и швеллеры)

Было время, когда стальные бордюры, некоторые со встроенными швеллерами, не были редкостью в тяжелых промышленных районах. Их до сих пор можно увидеть на темных улочках некоторых наших больших городов, но в наши дни их очень-очень редко устанавливают как новые.

Основной причиной их использования была их устойчивость и долговечность. Во времена колес тележек и повозок с железными ободами даже бордюр из твердого камня, такого как гранит, быстро истирался, и сдерживание, которое оно давало, терялось. Это может затем позволить тележкам «срезать углы» и, таким образом, задеть соседние здания — помните, эти улочки индустриального века, как правило, узкие и ограничены минимальным пешеходным проходом, если таковой имеется.

Стальной бордюр со встроенным каналом в центре Манчестера. Мощение слева оригинальное, а справа относительно современное.

Стальной бордюр придал уверенности. Истирание заняло бы намного больше времени — трение железа о железо имеет тенденцию к выравниванию — и поэтому тележки оставались бы «на ходу», а их груз оставался бы на месте и не был поврежден. Более того: стальные бордюры фактически помогали управлять автомобилем в эпоху неподвижных колес, удерживая их на месте при преодолении крутых поворотов.

Элементы радиуса были обычными, отлитыми и прокатанными почти до любого радиуса, чтобы соответствовать улице и зданиям Зубчатый стальной бордюр — короткая секция 1 ярд и без канала

Стальные бордюры применялись не только в промышленных зонах. Иногда их можно найти в сельской местности, где отсутствие какого-либо местного твердого камня для создания прочного бордюра заставило городских инженеров искать подходящую альтернативу, может быть, что-то из зарождавшейся тогда железнодорожной отрасли?

Зубчатые бордюры наверху (поддерживаемые ужасным мощением из бетонных блоков) проложены длиной в 1 ярд (показывая их дометрическое наследие) и были замечены в какой угодно, но не промышленной деревне Буртон-он-те-Уотер в сельской местности Глостершира. .

Стальной бордюр и швеллер с быстрым радиусом и упором

В настоящее время это исчезающая редкость, но они представляют историю у наших ног, показывая, как даже 150 или более лет назад умные уличные каменщики и преданные инженеры придумывали новые идеи, которые могли бы решить проблемы дня. Там, где сейчас мы изготавливаем специальные бордюры для проезда колясок или защиты топливного насоса, тогда речь шла о том, чтобы тележки оставались на месте, а груз оставался неповрежденным.

Хотя стальные бордюры встречаются все реже, растет интерес к использованию стальных бордюров в качестве ограничителей дорожек и более легких тротуаров.

Узнайте больше и следите за установкой стальных бордюров на этой странице

Швеллеры

Бордюры швеллеров когда-то были обычным явлением на краю многих дорог, особенно на проезжей части, где использовались каменные бордюры. Они служили «желобом» для отвода поверхностных вод и обеспечивали прокладку между краем щебня или асфальта и поверхностью бордюра. Поскольку бордюры pcc постепенно заменили каменные бордюры, каналы pcc часто использовались вместе с ними, но в настоящее время они редко указываются, если только они не используются для создания «вершин и долин», прилегающих к относительно плоской линии бордюра.

Канал PCC с бордюром Канал радиусом из ирландского известняка с бордюром

Однако блоки, первоначально использовавшиеся в качестве блоков канала, все еще используются. Их часто укладывают в качестве сдерживающей кромки на тех проезжих частях, где не требуется проверка, обычно это подъездные дороги, где поверхностные воды сбрасываются с каждой стороны проезжей части, или тротуары, где какая-либо форма водостока находится сразу за краем твердого покрытия. Швеллеры 150×150 мм являются многолетними фаворитами для такой укладки заподлицо.

Существуют и другие бордюры каналов, которые чаще всего укладываются в стороне от края тротуара для облегчения дренажа. К ним относятся выпуклые или рифленые каналы. Их можно использовать на пешеходных дорожках или в зонах с низкой скоростью движения транспортных средств, например, на автостоянках. Увеличенная версия тарельчатых каналов с плоским дном иногда используется в качестве комбинированного краевого ограничителя и дренажного канала на автомагистралях или дорогах с двусторонним движением.

Рифленый желоб PCC Рифленый желоб из гранита – конечно же, заиленный! Йоркстонский тарельчатый канал

Успех линейных каналов более или менее положил конец поверхностным дренажным каналам для чего-либо, кроме специальных работ, таких как тротуар Yorkstone, показанный напротив.

Воронкообразные желоба, справедливо или ошибочно, часто считаются опасными для инвалидов-колясочников и детских колясок, и поэтому их использование в настоящее время в основном ограничивается автостоянками, в то время как желобчатые желоба практически исчезли, несмотря на то, что не проходит и недели, чтобы кто-нибудь не спросил, где их можно получить.

Радиусные бордюры и каналы

«Изгиб» бордюра правильнее называть «радиусом». Как показано на странице Выравнивание бордюров, все изгибы, кривые и дуги состоят из одного или нескольких радиусов (или радиусов, если хотите). Хотя можно создать радиус с помощью прямых бордюров, существуют как дорожные бордюры, так и бордюры из блоков, которые имеют специальную форму для создания точных, точных кривых, внутренних (вогнутых) или внешних (выпуклых).

В строительстве радиус или дуга часто описываются как «быстрые» или «медленные». Быстрая дуга имеет более короткий радиус, чем медленная дуга, поэтому, например, говорят, что радиус 3 м быстрее, чем радиус 4,5 м, который, в свою очередь, быстрее, чем радиус 6 м. Не существует порога, за которым все дуги становятся быстрыми или медленными — быстрые и медленные — это сравнительные, субъективные термины. По дуге 4,5 м медленнее, чем по дуге 3 м, но быстрее, чем по дуге 6 м.

Как правило, любая кривая или дуга радиусом менее 12 м на линии бордюров должна строиться с использованием бордюра ближайшего эквивалентного радиуса. Для дуг промежуточных размеров может потребоваться «наклонить» ближайшую единицу более медленного радиуса, создавая слегка открытые стыки на лицевой стороне, которые затем можно зашпаклевать строительным раствором. Использование следующего более быстрого бордюра радиусом может привести к «защемленному» выравниванию, которое может выглядеть криво.

Например, если требуется линия бордюра радиусом 11,3 м, ее можно построить с использованием блоков радиусом 12 м, при этом каждый бордюр слегка «перекошен» для достижения требуемого выравнивания. Дополнительную информацию см. на странице Выравнивание бордюров.

Радиус, сформированный из прямых бордюров… …никогда не будет выглядеть так же хорошо, как с радиусными бордюрами. Стандарт (BS 7263) и относительно новый (ну, 2003 г.) BS EN 1340:2003. Таблица дана исключительно для справочных целей.

Согласно старому стандарту, большинство бордюров имели длину 915 мм, хотя более быстрые радиусы (радиусом 1,2 м или меньше) имели длину всего 610 мм. В соответствии с новым стандартом длина всех блоков составляет 780 мм, что позволяет построить четверть круга, используя целое количество бордюров.

Некоторые производители до сих пор производят стандартные бордюры 7363, так как они часто необходимы для ремонта старых дорог.

Размер любого радиуса можно определить, измерив длину хорды, стягиваемой дугой, а затем измерив перпендикуляр к этой хорде в центре. Это показано на диаграмме ниже.

Это удобное уравнение, часто используемое на строительной площадке для определения размера неизвестного радиуса, который должен быть огражден, чтобы можно было использовать правильный размер радиуса бордюра.

Этот метод определения размера существующего бордюра или дуги рассматривается более подробно на отдельной странице…. Определение радиуса бордюра

Размер радиуса ВСЕГДА измеряется по поверхности бордюра, независимо от того, радиус внутренний или внешний. Это относится как к блокам каналов, так и к бордюрам. В ситуации, подобной показанной напротив, и бордюры, и блоки канала имеют одинаковый установленный радиальный размер.

Радиальные бордюрные блоки обычно используются только на кривых радиусом менее 2,0 м, внутренних или внешних. Фактический истинный радиус этих блоков обычно находится где-то в диапазоне от 0,5 м до 1,0 м, и, возможно, его придется чередовать со стандартными блоками, чтобы получить плавную кривую с радиусом более 1,0 м

Квадранты и углы

Наряду с прямыми и радиусными бордюрами производители также поставляют элементы с дополнительными профилями, специально предназначенными для формирования прямых углов.

На рисунке напротив показаны внутренние и внешние угловые блоки, а также квадрантный блок, иногда называемый «сыром». Quadrant Block можно разрезать с помощью электропилы (и много терпения), чтобы создать углы менее 90°. парковка

Квадранты изготавливаются в соответствии с обычным профилем бордюра, и легко понять, почему их иногда называют сырами. Бетонные версии бывают двух размеров: 305 мм или 455 мм, с глубиной, соответствующей прилегающим бордюрам, но размеры натурального камня могут быть другими. Квадранты бережнее относятся к шинам транспортных средств на загруженных автостоянках, чем внешние углы.

Их можно использовать для соединения ортогональных бордюрных линий, как показано выше, или для создания разделителей на автостоянках.

Гранитный бордюр для пересечения квадрантов Традиционный гранитный бордюр для квадрантов Полуквадранты (октанты?) для системы Trief

Нестандартные системы бордюров, такие как бордюры Trief, показанные напротив, а также натуральный камень, часто имеют дополнительные квадранты или сыры. Квадрант перекрестка (верхний левый) — элегантная, но простая деталь для центра города, но, в отличие от большинства других квадрантов, он «развернутый», поскольку единица измерения, используемая на левой стороне перекрестка, отличается от используемой. справа с поворотом на 90°

Имеются внутренние и внешние углы, подходящие для самых популярных профилей бордюра, и они чрезвычайно полезны в модульных планировках, таких как автостоянки, поскольку они обеспечивают аккуратное решение проблемы соединения двух частей. бордюрные линии и избежать разочарований и тяжелой работы по резке скошенного угла с помощью электропилы.

Внутренний угол – всегда отличное место для сбора мусора Внешний угол в декоративном формате

Для большинства неортогональных углов по-прежнему единственным решением является распиловка под углом, но многие поставщики каменной крошки по запросу обрезают определенные внутренние и внешние углы, например, показанный здесь внутренний угол 45°, вырезанный из винстоуна для проекта в Перте.

Опускные и переходные бордюры

Опускные бордюры в основном используются для уменьшения количества проверок на поверхности бордюра, чтобы обеспечить легкий доступ для пешеходов и транспортных средств в точках доступа, таких как частные переходы или пешеходные переходы. Изготавливаются как правосторонние, так и левосторонние капельницы, если смотреть со стороны проезжей части.

На рисунке справа показан правосторонний ограничитель, используемый для уменьшения количества проверок между полуразрушенными дорожными бордюрами и бордюрами с закругленными концами, используемыми в качестве «центральных камней» для точки пересечения.

Типичное пересечение с опусканием – пара отбрасывателей с нижними центральными камнями

Эти бордюры можно использовать в качестве переходов между различными профилями бордюров. Переход может быть «опущенным», как уже было описано, или «наклонным», когда величина чека над поверхностью мощения увеличивается/уменьшается за счет изменения уровня покрытия.

Пандус обычно рассматривается как «лежачий полицейский» в современных жилых комплексах на въезде в тупик, где нет пешеходной дорожки. Пандус часто строится из другого материала, обычно из брусчатки или гранитной брусчатки, чтобы создать «грохотную полосу», которая предупреждает водителей о необходимости снизить скорость.

Отбрасыватель LH на строящемся пункте пересечения Опускатели на радиусе часто необходимо распиливать пополам

Некоторые типы бордюров, особенно более крупные элементы, такие как ограждающие бордюры или бордюры для автобусных остановок, используют два отдельных бордюра для достижения перехода от одного типа бордюра к другому. Капельницы/переходы, используемые с бордюрами из брусчатки, также обычно состоят из двух частей.

Когда в радиусе используются переходы или капельницы, их часто распиливают пополам и укладывают наискосок, чтобы получить более плавный изгиб.

Переходный бордюр — от растопыренного до полуоббитого

Конструкция

Все бордюры должны быть уложены на бетонное основание толщиной не менее 100 мм и висячими до толщины не менее 150 мм. Метод укладки подробно описан на странице «Бетонные бордюры» и на странице «Выравнивание бордюров». Полноразмерный павильон предпочтительнее для установки бордюров до нужного уровня.

Обычно перед бордюрным бордюром удаляют любую бетонную подушку, поскольку это предотвращает «дифференциальную осадку» при последующей укладке. Стыки часто не замазывают раствором, а укладывают как можно плотнее к предыдущему бордюру, не рискуя расколоть блоки.

Обычно оставляют 100–125 мм «щели» или «борта» на блоках высотой 250 или 300 мм и 25–40 мм на меньших блоках высотой 150 мм, хотя местные органы управления дорожными дорогами могут различаться. Как упоминалось ранее, уровень поверхности никогда не превышает водяной знак бордюра и обычно находится на 25 мм или даже больше ниже его. Иногда это делается для того, чтобы приспособиться к будущему изменению покрытия проезжей части, чтобы, например, верхние 25 мм асфальтового покрытия можно было срезать, а затем покрыть 50 мм нового материала, не нарушая водяной знак бордюра.

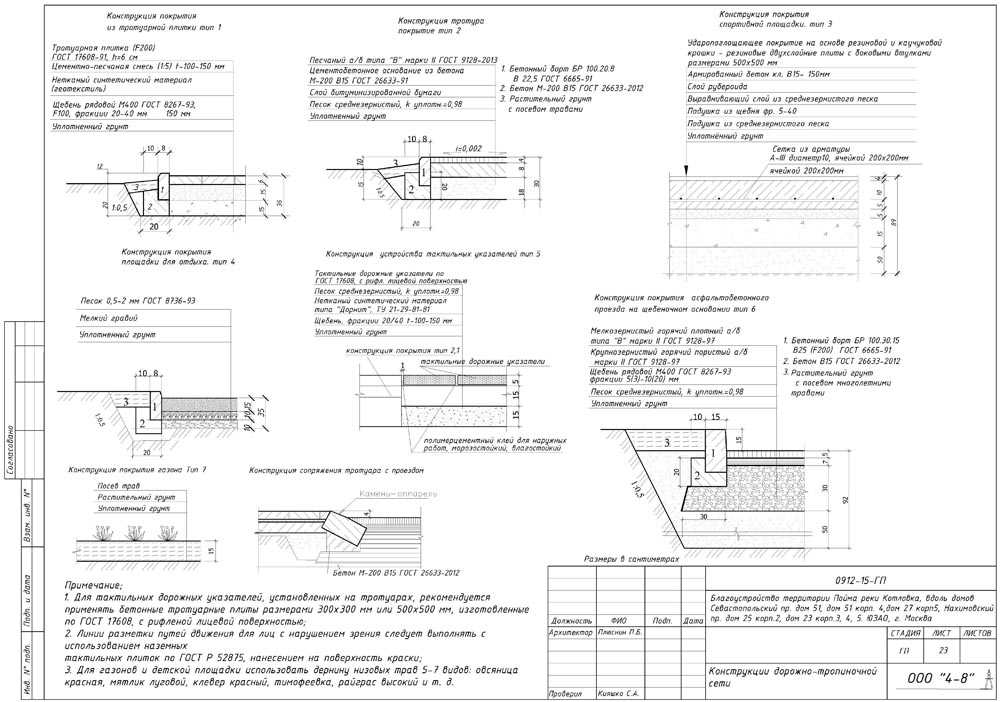

Деталь конструкции типичного бордюра

Видео:

Дополнительная информация:

Pavingexpert.com является утвержденным аффилированным лицом BSI, поэтому вы можете приобрести стандарты и другие документы на этой странице, щелкнув ссылку на каждый пункт в списке. . Любая заработанная комиссия используется для финансирования хостинга и обслуживания сайта.

Другие страницы для бордюров и бордюров

• Главная страница для бордюров
• Типы кромок
• Стальные кромки
• Деревянные кромки
• Укладка на бетон
• — Пример из практики
• — Профилирование и выравнивание
• — Глубина кровати над основанием
• Ленты для скашивания
• Дорожный бордюр
• — Бордюр автобусной остановки Касселя
• Пилообразная кромка
• Определение радиуса бордюра
• Альтернативные кромочные системы для брусчатки
• Письменная спецификация

Связанные страницы

• Бордюры и бордюры с бетонным основанием
• Бордюры и бордюры – профилирование и выравнивание
• Устройство краевых полос для тротуаров
• Типовые спецификации
• Британские стандарты и другие одобренные документы, используемые в проектах по мощению, дренажу и ландшафтному дизайну
• Бордюр на автобусной остановке: пример
• Бордюр в изобилии!
• Стальные бордюры из основных материалов для ландшафтного дизайна
• Укладка плитки на свободные кромки
• Бордюры и бордюры – деревянные бордюры

Бордюрный камень против бордюрного камня, сходства и различия

Когда два слова почти идентичны, может быть трудно понять, когда использовать одно, а когда другое. Так обстоит дело с бордюрным камнем и бордюрным камнем, которые являются существительными с практически одинаковым значением.

Каменная окантовка тротуара в Северной Америке известна как бордюр. Однако за пределами Северной Америки тротуары назывались тротуарами. Аббревиатура «бордюр» была придумана для описания приподнятой стороны бетонного «бордюра», похожего на дорожку. Поэтому эти слова считаются синонимами.

Многие слова в английском языке пишутся немного по-разному, но означают одно и то же. Мы рассмотрим сходства и различия между терминами бордюрный камень и бордюрный камень, а также то, как их правильно использовать.

Что такое бордюрный камень?

Бордюрные камни — тип разделителя улиц. Бордюр — это вертикальный или наклонный элемент, устанавливаемый вдоль края тротуара или обочины для обеспечения прочности и защиты края тротуара.

Бордюрный камень изначально был создан из сторожевых камней. Обычно они строились из выступающего металла, бетона или камня в качестве архитектурного элемента на пересечении или подножии дороги и тротуаров. Это построенный и твердый материал, который фиксируется встык с другими твердыми телами и создает бордюр.

Мы до сих пор используем некоторые из этих типов материалов, особенно в качестве дорожных столбов, хотя они были разработаны для конных экипажей. Однако в основном он используется для защиты таких объектов, как дома, здания или ворота.

Тротуары и зеленые насаждения теперь отмечены бордюрами, чтобы водители знали, когда приближаются к ним. Брусчатка является частью бордюра, которая обеспечивает хороший обзор проезжей части. Особенно при определении дорог, улиц или парковок. Бордюрные камни помогают предотвратить любое распространение с проезжей части, помогая водителю следовать по линии тротуара.

Помимо дорог, бордюрные камни продемонстрировали свою способность создавать границы газонов в домах, парках, краях тротуаров, площадях и автостоянках. Кроме того, он обладает высокой устойчивостью ко всем погодным условиям, механическим нагрузкам и химическим веществам для очистки дорог.

Было показано, что бордюрные камни помогают сделать дорогу в два раза шире, чем дорога без них. Кроме того, он организует городской пейзаж и дает указания людям, едущим или идущим.

Этот тип материала поможет сохранить структурную целостность дорог. Например, бордюр в Саудовской Аравии использует аналогичную технику для расширения и направления дороги. Этот материал, с другой стороны, хорошо известен тем, что отделяет автомобили от пешеходов.

Что такое тумба?

Тумбы являются неотъемлемой частью городского дизайна. Они обеспечивают как долговечные, так и привлекательные результаты в ландшафтных и строительных проектах. В качестве опорного элемента размещается вдоль обочин. Это очень полезный камень для отвода скопившегося дождя, талого снега или воды, превратившейся из льда вдоль обочины.

Мы можем использовать бордюрные камни для многих целей, например, для обозначения края тротуара, предупреждения водителей о том, что нельзя парковаться на тротуарах и газонах, или для четкого отделения от обочины. Это разделение поможет поддержать эстетику дорожного покрытия и конструктивно края. Кроме того, бордюры также направляют воду во время дождя или при таянии снега в ливневые стоки.

Поскольку они построены вокруг любой дорожной или парковой станции, их также можно использовать в качестве дренажного канала. Это делается для того, чтобы сохранить структуру тротуара твердой, рисуя края участка, как если бы они были стенами. Это предотвращает расширение или повреждение тротуара и дороги.

Асфальтовое покрытие само по себе не способно содержать обочину в чистоте и неповрежденной. Края асфальта разрушаются первыми, когда дорожное покрытие начинает деформироваться, потому что они являются самым слабым местом любой обочины. В результате асфальтовое покрытие начнет расширяться и разрушаться, когда по нему проезжает много автомобилей.

Это очень распространенная причина износа дорог, поэтому были установлены бордюрные камни. Они предназначены для продления срока службы дорожного покрытия, а также придают дороге «законченный» вид, делая ее более организованной и чистой.

Поскольку бордюрные камни также выполняют функцию дренажной системы, большинство конструкций тротуаров строится вокруг них, чтобы бетон был четко очерчен. Тем не менее, асфальт имеет встроенные шаблоны, которые автоматически определяют поток и направления тротуаров и желобов, чтобы гарантировать, что дренажная система улавливает другую точку выхода после завершения.

Существуют бордюрные станки, используемые для изготовления бордюрных блоков различных цветов и узоров. Бордюрные блоки отделяют дорогу от тротуара, определяя границы тротуара на улицах. Этот тип машин часто используется в строительстве ландшафтной архитектуры.

Как правило, бордюрные камни предназначены для информирования пешеходов о том, чтобы они заметили или сбавили скорость, когда они готовятся перейти проезжую часть. Например, безопасность людей часто ставится под угрозу для тех, кто скорее проедет на красный свет, чем будет ждать вместе с другими на краю тумбы.

Сходства между бордюрным камнем и бордюрным камнем

Между этими двумя терминами нет большой разницы, поскольку они относятся к одному и тому же краю тротуара. Однако бордюр в Северной Америке предназначен для контроля или ограничения дороги. Тем не менее, в британском английском произношение отличается, и написание меняется с «curb» на «kerb».

Вот несколько примеров употребления слов.

• Я почти не видел бордюра при проезде по тротуару.
• Во время езды на велосипеде держитесь подальше от бордюра в конце дороги d.

Различия между бордюрным камнем и бордюрным камнем

В Америке не существует термина «бордюр». Потому что за пределами Северной Америки правильным определением тротуара является тротуар или асфальт. Поэтому правильное написание в этих странах — бордюрный камень вместо бордюрного камня.

Однако произносятся они почти одинаково. Таким образом, существует не так много вариантов, когда говорят «бордюрный камень» или «бордюрный камень». Известно, что это омоним, который имеет почти одинаковое произношение независимо от того, как они пишутся.

Особенности бордюрного камня

Ниже приведены основные характеристики бордюрного камня, который может быть изготовлен различных цветов, размеров, форм и дизайнов:

• Обладает высокой устойчивостью к растрескиванию.
• Качество поверхности отличное.
• После изготовления его легко установить.

Области применения бордюрного камня

• Водосточный желоб является наиболее важным компонентом при установке дренажной системы.
•  Подходит для конструкции дороги.
• В качестве граничного элемента для определения границ транспортных средств.
• В качестве визуальной отделки всей дорожной конструкции.

Типы бордюрных камней

Низкие или устанавливаемые бордюры

Его основная функция — удерживать движение в пределах своей полосы движения. Поскольку высота бордюра этого типа невелика, водителю легче въехать в плечевую зону.

Низкоскоростное ограждение или ограждение городской парковки

Предотвращает наезд на пешеходную дорожку тихоходных или припаркованных транспортных средств. С другой стороны, тяжелые автомобили скорой помощи могут подниматься и парковаться на пешеходной дорожке.

Высокоскоростные бордюры

Обычно используется в местах с интенсивным движением, таких как мосты или горные дороги. Эти бордюры имеют высоту от 230 до 450 мм и более.

Заглубленные бордюры

На сельских дорогах заглубленные бордюры устанавливаются между краем тротуара и обочинами. Он доступен в виде стоячих кирпичей или бетонных блоков.

Типы бордюров

Бордюры классифицируются по форме, материалу, высоте, а также по тому, сочетаются ли они с водосточным желобом. Большая часть бордюра построена отдельно от тротуара. Желоб образуется на пересечении проезжей части и бордюра.

Комбинированный бордюр и водосточный желоб (также известный как «бордюр и желоб») состоит из цельного куска бетонного бордюра и водосточного желоба.
