ОПРЕДЕЛИТЬ УРОВЕНЬ ГРУНТОВЫХ ВОД НА УЧАСТКЕ


В процессе строительства важно учесть множество факторов, одним из которых является уровень грунтовых вод. От того, насколько правильно он будет определен, зависит не только местоположение дома на участке, но и его конфигурация. Если грунтовые воды подходят слишком близко к поверхности, то они могут служить причиной разрушения основания дома, сделав его аварийным.

ЧТО ПРЕДСТАВЛЯЮТ СОБОЙ ГРУНТОВЫЕ ВОДЫ


Грунтовыми водами принято называть воду, залегающую под землей. Их источник – это реки и озера, находящиеся неподалеку, или осадки, впитываемые в землю. Наличие близкорасположенных грунтовых вод может существенно ограничить строительство:

  • Нет возможности организовать подвал или погреб;

  • Уличный туалет не может быть построен;

  • Выбор фундамента очень сложный;

  • Определенные стройматериалы не могут использоваться;

  • В доме возможно образование плесени;

  • Коммуникации в грунте достаточно проблематично провести.


В зависимости от того, как расположены грунтовые воды, различается три их основных вида – верховодка (на 2 м от поверхности), межпластовый и артезианский (может использоваться в качестве источника питьевой воды).

БУРЕНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ ВЕРХОВОДКИ


Для того чтобы определить, имеется ли на участке верховодка (именно она особенно опасна для строительства частного дома), можно при помощи ручного бура. Если вода залегает на глубине больше 2 м, то можно не волноваться – строить можно спокойно. Для проверки понадобиться садовый бур, стальной пруток и рулетка.


Бурить необходимо на глубину более 2-х метров с обязательным выниманием грунта. Как только глубина достигнута, отверстие оставляется на 24 часа, по истечении которых, пруток опускается в него для оценки наличия и уровня жидкости в нем. Операция производится несколько дней подряд – если показатель неизменный, то он и будет действующим для определения уровня залегания грунтовых вод.

РАСТЕНИЯ В КАЧЕСТВЕ ИНДИКАТОРА ГРУНТОВЫХ ВОД


Многие не знают, но растения – это природный индикатор уровня залегания грунтовых вод. Для использования этого метода необходимо дать возможность растениям вырасти в естественных условиях. В качестве индикаторов можно использовать:

  • Камыш – вода находится на глубине – 1-3 м;

  • Рогоз – глубина залегания около 1 м;

  • Полынь – вода залегает на 3-5 м;

  • Солодка – вода может быть на глубине 1,5м.

КАК ЕЩЕ МОЖНО ОПРЕДЕЛИТЬ ГЛУБИНА ЗАЛЕГАНИЯ ПОДЗЕМНЫХ ВОД


Один из самых простых и гарантированных способов определения глубины залегания подземных вод является обращение в региональную службу землеустройства, в которой можно получить соответствующие данные.

Не стоит забывать и о том, что можно самостоятельно определить уровень. Достаточно только осмотреться – если участок расположен на высоте, то можно не беспокоиться. Не менее востребованным вариантом является осмотр близлежащего колодца, по уровню воды в котором можно определить уровень залегания подземных вод.


Заказать услугу


Оформите заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей.


Поделиться ссылкой:


Вернуться к списку

Грунтовые воды: глубина залегания, как определить

В широком смысле, под грунтовыми понимают любые виды вод, залегающих под землей.

Но в буровой промышленности подземные водоносные слои классифицируют по глубине залегания.

Варианты использования залегающей жидкости могут быть совершенно разные. От употребления человеком питьевой до водоснабжения скотоводческих ферм и промышленных производств.

Содержание статьи:

  • Классификация слоев
  • Виды грунтовых вод
  • Влияние на прочность сооружений
  • Источники водоснабжения в промышленности и сельском хозяйстве
  • Как определить уровень залегания
    • Осмотр близлежащих колодцев
    • Бурение пробных скважин
  • Заключение

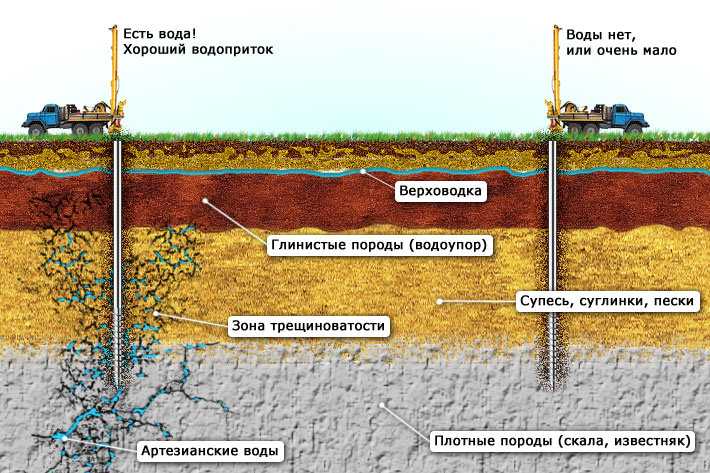

Классификация слоев

Верховодка.

Малообъемный и непостоянный слой воды, расположенный на глубине до 3 м под уровнем почвы.

Объема верховодки недостаточно для обеспечения технического водоснабжения производства или частного дома.

В качестве источника воды, она также не подходит из-за сильного загрязнения.

Непосредственно, грунтовые воды. Это первый постоянный слой водоносного горизонта, расположенный выше водоупорного глинистого грунта.

Отличается свободной поверхностью, над ним нет «крыши» из водонепроницаемых пород.

Межпластовые воды. Располагаются ниже первого водоупорного слоя на глубине от 100 м.

Делятся на напорные и артезианские.

Виды грунтовых вод

Источниками формирования грунтовых вод могут быть расположенные вблизи пресные водоемы (реки, озера) и любые атмосферные осадки, в т.ч. тающий снег.

От верховодки, грунтовые воды отличаются постоянством, т.е. они всегда присутствуют в местах залегания, но их объем варьируется в зависимости от времени года.

Весной, во время половодья, слой грунтовых вод достигает своего пика, а в самые жаркие месяцы лета иссякает.

А известно ли вам, как установить счетчик на воду в квартире? Пошаговая инструкция, связанная с врезкой расходомеров горячей и холодной воды размещена в полезной статье.

Как проложить по участку дренажные трубы для отвода грунтовых написано на этой странице.

Но ниже всего грунтовые воды опускаются не летом, а зимой — тогда водоносный горизонт уходит глубоко в землю.

Отличием грунтовых вод от артезианских является отсутствие напора. Для поднятия их на поверхность требуются особые системы, называемые каптажами.

Самый распространенный вид каптажных систем — колодцы с подъемным барабаном. Более прогрессивным видом каптажей считаются скважинные колодцы с погружным насосом, работающим от электрической сети.

Они позволяют поднимать на поверхность большие объемы грунтовых вод.

В зависимости от глубины расположения, выделяют высокий и низкий уровень грунтовых вод.

Этот критерий имеет важное значение при строительстве — если возвести дом на участке с высоким уровнем грунтовых вод, они быстро подтопят фундамент.

[note]От уровня грунтовых вод зависят и несущие свойства грунта, поэтому здания, выстроенные заболоченных почвах и в низинах, со временем рискуют уйти под землю.[/note]

Высоким, считается уровень залегания грунтовых вод до 2 м под поверхностью земли или меньше. Соответственно, верхний водоносный слой, расположенный ниже 2 м, будет считаться низким.

Уровень водоносного слоя, обязательно, учитывают при заливке фундамента:

  • по всем технологиям он закладывается не менее, чем за полметра выше грунтовых вод.

Если точка залегания грунтовых вод меньше глубины фундамента, производят их откачку с последующей гидроизоляцией дна котлована.

Но даже при таких мерах существует опасность подтопления цокольных этажей и подвальных помещений, поэтому для строительства многоквартирных домов и прочих высотных зданий выбирают участки с низким уровнем залегания.

Влияние на прочность сооружений

Колебания уровня подземных вод, под уже возведенными зданиями, может вызвать деформации не только фундамента, но и стен. Это может быть обусловлено следующими факторами:

  1. насыщенность грунта легкорастворимыми в воде минералами.
    С течением времени, грунт меняет свою структуру, из него исчезают вещества, растворенные в подземных водах.
    Под давлением стен, утративший свою плотность грунт проседает, и строение падает.
    Чтобы этого избежать, перед началом строительства проводят химический анализ грунта на предмет концентрации легкорастворимых веществ;
  2. расположение строения на т.н. плывунах — мелкопесчаных грунтах, которые при подтоплении подземными водами начинают скользить.
    Если на участке под строительство есть места выхода грунтовых вод на поверхность, риск того, что здание «уплывет» вместе с грунтом, значительно увеличивается.
    Для предотвращения этого явления при проектировании построек на плывунах учитывают направление и скорость движения подземных вод, характер рельефа и т.д.;
  3. расположение здания на глинистых грунтах.
    Как и в случае с плывунами, при подтоплении грунтовыми водами такие почвы сильно теряют в устойчивости.
    Учитывая распространение глинистых грунтов на территории нашей страны, строительство высотных зданий на них возможно, если перед началом работ проведены меры по отводу водоносного слоя.

А вы знаете, как сделать канализацию в частном доме? Советы и рекомендации профессиональных мастеров-сантехников прочитайте в полезной статье.

Про недорогие садовые душевые кабины для дачи написано здесь.

На странице: https://ru-canalizator.com/vodosnabzhenie/oborudovanie/solnechnyj-kollektor.html написано, как сделать солнечный коллектор из медных трубок своими руками.

Существуют также т.н. агрессивные грунтовые воды, отличающиеся высокой концентрацией растворенных в них щелочей и кислот.

Такие воды разрушают бетонные основания зданий гораздо быстрее, чем обычные.

Источники водоснабжения в промышленности и сельском хозяйстве

Несмотря на то, что грунтовые воды значительно чище, чем верховодка, в них содержится достаточно минеральных примесей, чтобы сделать их непригодными для питья.

Подземным источником питьевой воды служит нижний, межводный слой.

Грунтовые воды используются в технических целях для орошения участков либо для обеспечения нужд производственного цикла.

Использовать для питья (как найти воду на садовом участке прочитайте здесь) их можно только после нескольких этапов фильтрации.

Как определить уровень залегания

В древности, подземные источники воды искали по характерным внешним признакам. Даже, если земля не выглядит заболоченной, но на ней произрастают влаголюбивые растения:

  • наперстянка,
  • болиголов,
  • камыш и т.п.
    — это говорит о близости воды к уровню почвы.

Кроме того, о глубине залегания грунтовых вод может рассказать и характер зеленого «ковра» — если растения высокие, зеленые и сочные — это значит, что корни в обилии получают влагу из земли.

Также определить места близкого выхода грунтовых вод к поверхности земли помогают насекомые.

Если над участком постоянно вьется мошкара, которую привлекают места с повышенной влажностью, или там много муравейников, значит, грунтовые воды находятся высоко.

Сейчас существуют более точные методы определения уровня водоносного слоя.

Осмотр близлежащих колодцев

В радиусе 3-5 км уровень грунтовых вод не будет сильно различаться, поэтому для его определения на выбранном участке достаточно заглянуть в ближайшие колодцы.

Они наполняются только из водоносного слоя, соответственно, узнать его глубину можно, измерив расстояние от поверхности земли до воды с помощью рулетки.

Бурение пробных скважин

Если в непосредственной близости к участку нет колодцев, используют буровой метод.

С помощью садового бура по периметру участка пробивают несколько шурфов в земле, глубиной 2,5 м, и наблюдают за ними в течение 3-х суток.

Если за это время они не наполнились водой, значит, в данной местности низкий уровень расположения подземных вод и можно смело начинать строительство.

Если же скважина наполнится, необходимо определить происхождение жидкости (верховодка или грунтовые воды). В любом случае, найденная вода может быть использована для орошения участка (посмотрите видео про капельный полив на даче своими руками).

С точностью это сможет сделать только геоморфолог — специалист по рельефу земной поверхности.

Существует еще один метод поиска грунтовых вод — экстрасенсорный.

Человек, обладающий способностью чувствовать тонкие материи, ходит по участку с двумя железными прутами, согнутыми в форме буквы «Г».

Считается, что в местах, над которыми концы прутов расходятся в стороны, грунтовые воды залегают низко.

Такой метод довольно спорный, и, разумеется, не применяется для анализа грунтов при строительстве.

Заключение

В заключение хочется напомнить, что вода несет не только жизнь, но и разрушения.

[note]Наша публикация преследует цель познакомить читателя с тем, какие водоносные слои несут пользу, а какие лучше отвести с участка, чтобы сохранить фундаменты капитальных строений от разрушения.[/note]

Подземные воды | Возникновение грунтовых вод

Обсуждение Оскаром Э. Мейнцером возникновения грунтовых вод в Соединенных Штатах (1923 г., Возникновение грунтовых вод в США с обсуждением принципов, USGS Water-Supply Paper 489) является классикой в ​​науке о подземные воды и геология. Это отличный справочник для самого широкого взгляда на принципы науки. Работа Мейнцера абстрагирована, а ключевые моменты представлены ниже.

Камни как вместилища воды

Во всех камнях есть отверстия, через которые будет течь вода, особенно у поверхности земли. В некоторых случаях скорость потока почти неизмерима, потому что эти отверстия очень малы или разъединены. Размер, форма и расположение
отверстия сильно варьируются. Технически отверстия называются пустотами, порами или пустотами.

После образования горных пород могут образоваться вторичные отверстия. Этот тип отверстия обычно больше и более линейный, но не обязательно лучше соединен, чем основное отверстие. Вторичные отверстия включают пещеры, трубы, зоны разломов и отверстия.
по стыкам и разломам. Некоторые вторичные отверстия развиваются по мере перекристаллизации раствора исходного материала.

Пористость горных пород

Пористость горных пород представляет собой их свойство содержать открытые пространства и может быть выражена как отношение общего объема поровых пространств к общему объему породы. Таким образом, пористость выражается в процентах. Если все поры заполнены,
порода насыщена. Таким образом, пористость в зоне насыщения — это процент от общего объема породы, который содержит воду.

Фотография справа представляет собой компьютерную микротомографию, показывающую пористость образца керна породы. Изображение предоставлено Томом Котцером, Canadian Light Source Inc.

Условия, влияющие на пористость в осадочных отложениях

  • Цементация и уплотнение, которым подвергается горная порода

  •  Удаление минерального вещества через раствор

  •  Разрушение горной породы, приводящее к трещинам.

    • Сортировка

    Агенты, которые переносят отложения в виде зерен или агрегатов зерен или частиц, обычно сортируют их в соответствии с размером, формой и удельным весом (плотностью). Размер частиц может сильно различаться в осадочных отложениях. Хорошая сортировка
    приводит к частицам примерно одинакового размера, будь то большие или маленькие, по всему образцу. Хорошо отсортированные отложения без цемента имеют высокую пористость. Плохо отсортированные отложения (смеси двух и более размеров частиц) имеют меньшую пористость, чем
    тот же объем хорошо отсортированного материала.

    Таким образом, ледниковые отложения, представляющие собой смесь глины, валунов и ила, имеют гораздо меньшую пористость, чем такой же объем хорошо отсортированного песка. Однако пористость может измениться после отложения осадка. Поры могут быть заполнены цементом, что снижает пористость. Пористость может быть увеличена, поскольку раствор удаляет часть исходного материала, что часто встречается в известняковых или доломитовых грунтах. В твердых магматических или метаморфических породах может образоваться пористость, поскольку они растрескиваются под напряжением или под воздействием погодных условий.
    в ответ на износ элементов.

    Пористость зернистых отложений

    Зернистые отложения состоят из отдельных зерен или агрегатов зерен, которые отлагаются под действием проточной воды или ветра. Процент пористости (порового пространства) в зернистом отложении во многом определяется тем, как
    частицы останавливаются и что с ними происходит при уплотнении. Если мы предположим, что частицы представляют собой сферы, центры которых останавливаются друг над другом вдоль вертикальной оси, пористость такого расположения составит 47,64 процента. Этот
    расположение крайне маловероятно, так как это условие нестабильно. Однако, если частицы останавливаются так, что они располагаются максимально компактно, пористость снижается до 25,9.5 процентов. Это обеспечивает отправную точку для диапазона
    пористости, возможной в зернистых отложениях, которые хорошо отсортированы и в которых зерна хорошо окатаны. Конечно, предполагается, что в порах нет цемента. Любое добавление цемента резко снижает пористость.

    Отношение пористости к размеру зерен

    При прочих равных условиях материал будет иметь одинаковую пористость независимо от того, состоит ли он из всех крупных или всех мелких зерен. Если частицы хорошо отсортированы, пористость отложения, состоящего на 100% из ила, будет наибольшей.
    то же, что и месторождение, состоящее на 100 процентов из песка одинакового размера, при условии, что их объемы одинаковы.

    Зависимость пористости от формы зерен

    Форма отдельных зерен может сильно различаться. Пористость отложения, состоящего из угловатых зерен, больше, чем тот же объем хорошо окатанных зерен, при условии, что сортировка одинакова в каждом случае (редко).

    Зависимость пористости от степени сортировки

    Было отмечено, что отложения, состоящие из смесей зерен разных размеров или гальки и песка, будут иметь более низкую пористость, чем равные объемы частиц того же размера. Добавление большого камня к песчаному месторождению уменьшит общее
    поры значительно. Сплошная порода в виде гальки или валунов просто заполняет пространства, ранее содержавшие пустоты. Механический анализ обычно проводится для определения размеров зерен, присутствующих в образце, и процентного содержания каждого из них.

    Разделение на гравий, песок и ил условное и предназначено только для классификации. Довольно сложно принять горсть зерен диаметром 2 мм за гравий, если привык думать о более крупных размерах.
    галька. Кроме того, редко бывает необходимо проводить подробный ситовой анализ на рабочей площадке, за исключением выбора размера материала гравийной набивки.

    Для лесозаготовок подойдет мелкая галька и гравий размером 4 мм или примерно от одной трети до половины наименьшего ногтя. Песок — это вопрос суждения, если только он не пропущен через стандартные сита. Разделение между очень мелким песком и
    ил на ощупь. Если при растирании между пальцами он кажется песчаным, вероятно, это все еще песок. Ил будет гладким на ощупь, но твердым на зубах. Частицы глины похожи на тальк и на ощупь гладкие на ощупь
    и зубы.

    Такого рода суждения очень неточны и зависят от личного мнения. Небольшая метрическая линейка с градуировкой в ​​миллиметрах является полезным инструментом для оценки крупнозернистого песка и гравия. Карточки с наклеенными частицами ситового размера могут быть использованы для
    ссылка.

    Сцементированные горные породы, состоящие из частиц разного размера – это конгломерат (гравий), песчаник (пески), аргиллиты и алевролиты (очень мелкие пески, ил), сланцы (ил, глина) и мыльный камень (глина). Многие осадочные отложения, особенно ледниковые, плохо отсортированы и включают несколько размеров частиц. Затем необходимо добавить прилагательные, чтобы определить «илистый песок», «песчаный гравий» и т. д.

    Методы определения пористости

    Существует множество методов определения пористости. Распространенным является измерение количества воды, необходимого для насыщения известного объема сухого материала. Другой – сравнить удельный вес сухого образца с удельным весом насыщенного
    образец того же материала.

    Meinzer устанавливает процедуру использования метода удельного веса. «Удельный вес сухого образца связанной породы можно определить, покрыв образец парафином, а затем взвесив его на воздухе и в воде. Удельный вес
    образца – это его вес в воздухе, деленный на его потерю веса в воде. Удельный вес сухого образца несвязного материала можно получить, взвесив измеренный объем материала и разделив этот вес на вес
    равного объема воды. Удельный вес насыщенного образца равен весу насыщенного образца, деленному на вес равного объема воды. Определение этого значения включает насыщение образца
    и определение его объема».

    Методы проведения механических анализов гранулированных материалов

    Механический анализ состоит из:

    Обычно геологами признаются следующие размеры зерен: гравий, очень крупный песок, крупный песок, средний песок, мелкий песок, очень мелкий песок, ил и глина. Эти размеры зерна определяются с точки зрения диапазонов размеров. Встряхивая образец
    осаждение в встряхивающем устройстве (машина Ro-Tap) и улавливание размеров частиц, удерживаемых на ситах с отверстиями разного размера, позволяет разделить группы размеров частиц. Другие методы перечислены в документе USGS Water-Supply Paper 489.от Мейнцера.

    Вышеприведенная информация в значительной степени взята из главы 12 публикации NGWA Press 1999 г.,

    Гидрология подземных вод для подрядчиков по водоснабжению скважин

    Залегание подземных вод и типы подземных вод для всех форм жизни и рассматривается как неотъемлемая часть жизни живых организмов. БОГ одарил нашу вселенную большим количеством этого ценного вещества в различных формах, таких как

    1. Реки
    2. Озера
    3. Природные источники
    4. Дождь
    5. Снег
    6. Ледники
    7. Водоносные горизонты и т. д.

    В ранние времена, помимо питья, вода обычно использовалась для общего использования, например, в сельском хозяйстве, стирке одежды, кастрюль и т. д., но с течением времени использование воды увеличилось, и люди начали использовать ее в различных областях, таких как:

    1. Промышленность
    2. Приготовление пищевых продуктов
    3. Лекарства
    4. Паровые двигатели
    5. Транспортные средства
    6. Бумажная промышленность и т. д.

    Около 70% нашей планеты Земля состоит из воды, а остальные 30% — из суши. Помимо такого большого количества воды, существует также огромное количество подземных резервуаров с водой, но основная трудность в использовании этой воды заключается в трудности доступа к ней. Из-за огромного прогресса науки и техники спрос на воду также увеличился до очень высокого уровня, чем раньше, что вызывает спрос на использование подземных вод.

    Резервуары подземных вод намного чище и безопаснее обычных водных ресурсов, имеющихся на поверхности земли. Подземные воды составляют неотъемлемую часть жизни человека, и сейчас время требует, чтобы они использовались так, чтобы мы могли удовлетворить наши быстрорастущие потребности в воде. Ниже приведены различные типы резервуаров подземных вод и их детали.

    Залегание подземных вод

    Подземные реки редко встречаются в кавернозных известняках. Большая часть подземных вод находится в небольших порах в горных породах и аллювии (рыхлые отложения)

    1. Грунтовые воды скапливаются на непроницаемом материале
    2. Поток воды через пористую среду медленный (диапазон от нескольких сантиметров до метров в сутки)

    Пористость геологического материала

    1. Пористость — это параметр, характеризующий объем открытого пространства в геологическом материале
    2. Пористость может быть указана как дробное значение (0,30) или процентное значение (30%) открытого пространства (т. е. 30% объема материала составляет открытое пространство)
    3. Открытые поры между зернами осадка
    4. Открытые поры встречаются в трещинах или разломах горных пород
    5. Открытые поры встречаются в кавернозных отверстиях, образованных растворением горной породы (известняка)
    6. Значения пористости обычно находятся в диапазоне от 0 до 50%
    7. Открытые поры могут быть заполнены водой или воздухом, или их смесью

    Проницаемость геологического материала

    1. Горные породы могут иметь высокую пористость, но если поровые пространства не связаны между собой, вода не может течь через породу
    2. Проницаемость – это параметр, характеризующий способность геологического материала пропускать воду
    3. Геологический материал, способный передавать большое количество воды, обладает высокой проницаемостью и называется водоносным горизонтом

    Примеры геологических материалов, которые обычно представляют собой водоносные горизонты:

    1. Аллювий из песка и гравия
    2. Песчаник
    3. Кавернозный и/или трещиноватый известняк

    Геологический материал, который не может пропускать значительное количество воды, считается непроницаемым и называется водоупором.
