Высота потолка в подвале: Считаются ли цоколь и подвал этажами в БТИ? Как они учитываются в площади дома?

Высота подвала в жилом доме

Содержание

• Особенности подпола
• Общие сведения о технических этажах
• Особенности технического подполья
• Система вентиляции в подполье
• Уязвимые места технических подполий
• Обустройство жилого подвала
• Проектирование
• Способы создания подвальных помещений
• Расчет стен подвала
• Гидроизоляция подвала
• Теплоизоляция и вентиляция
• Устройство полов в подвале

Однозначно ответить на вопрос о том, какая должна быть высота подвала, достаточно сложно, так как это зависит от множества факторов. В пример можно привести расположение подвала. Если он создается отдельно от дома, его высота может быть больше, так как не зависит от высоты фундамента. Также влияет назначение подвала. Высота винного хранилища будет отличаться от высоты подвала жилого дома или гаража. Стоит отметить, что в подвале может размещаться что угодно – от теплицы до жилого помещения. При этом важно учитывать особенности грунта на участке, так как от этого зависит долговечность всей конструкции.

Особенности подпола

Существует несколько вариантов устройства подвала строения. Они могут отличаться по высоте и предназначению. Если помещение будет использоваться для хранения припасов и вин, это может быть просто подпол, который отличается от полноценного подвала размерами. Его высота обычно составляет до 170 см.

В подполе может храниться консервация, вино и овощи. Стоит помнить, что хранить продукты в подполе, температура которого не опускается ниже +12 градусов, нет смысла, так как урожай необходимо хранить при температуре, приближающейся к нулю. Снизить ее не получится, так как пространство под полом будет нагреваться из-за отопления помещения сверху, а также из-за небольшой высоты подвала жилого дома.

Общие сведения о технических этажах

Технические этажи оборудуются на основании проекта дома, утвержденного профессиональными строителями. Размер подполья зависит от общего количества этажей дома. Стоит отметить, что технический этаж может располагаться на чердаке, в подвале или между жилыми этажами.

В стандартных многоквартирных домах технический этаж располагается в подвале. Стоит отметить, что если в строении больше 16 этажей, технический этаж должен располагаться через каждые 50 метров.

На данных этажах размещается следующее оборудование:

• бойлеры;
• водопроводные трубы;
• системы отопления строения;
• канализационные трубы;
• электрооборудование;
• вентиляционное оборудование;
• кондиционеры.

Стоит учитывать, что высота технического этажа зависит от высоты оборудования, которое будет устанавливаться. Так как оборудование может издавать сильный шум, помещение стоит звукоизолировать. При необходимости используются материалы, поглощающие вибрацию. Это позволит сохранить строение в целостности и создать комфортные условия для жителей в доме.

Особенности технического подполья

Помещения, которые располагаются под домом и используются только для размещения коммуникаций, называют техническим подпольем. Высота таких помещений обычно составляет около 1,8 м. Но стоит учитывать, что высота многих бойлеров превышает 2 метра, поэтому важно заранее это предусмотреть. При этом нужно добавить около 30 см к высоте устройства.

Если подвал является большим, в нем размещаются дополнительные приборы. В пример можно привести стиральную машину. Иногда владельцы домов устанавливают в подвале душевую кабину. Также при обустройстве технического подполья необходимо учитывать некоторые рекомендации:

1. Его высота должна составлять не менее 1,6 м.
2. В подполье должен иметься сквозной проход шириной не менее 1,2 м для обслуживания оборудования и проведения ремонтных работ.
3. Важно создавать в перегородках отсеков подполья отверстия. Они необходимы для проведения коммуникаций. При этом важно учитывать диаметр с учетом изоляции.
4. Вдоль прохода в техническом подполье стоит установить искусственное освещение.
5. Если проход между отсеками подполья проходит над трубами, над ними необходимо сделать деревянные мостки.
6. Техническое подполье необходимо оборудовать лестницей с дверью, выходящей наружу.
7. При создании конструкций из металла следует использовать только устойчивую к влаге арматуру, так как в помещении может скапливаться конденсат.

При обустройстве технического подполья важно устанавливать трубы и коммуникации таким образом, чтобы при необходимости можно было без затруднений проводить ремонтные работы.

Система вентиляции в подполье

Чтобы в техническом подполье не появлялся конденсат, в помещение должен постоянно поступать свежий воздух. Вентиляционные отверстия размещаются симметрично с обеих сторон.

Часто в технических подпольях делаются сухие изолированные камеры, в которых установлено вентиляционное оборудование. Важно обеспечить доступ к оборудованию, чтобы при необходимости можно было его отремонтировать. Зимой в подвале стоит поддерживать температуру не ниже 5 градусов. Стоит отметить, что влажность в помещении не должна превышать 70 процентов. Чтобы устранить потери тепла в помещении, стоит укрепить перекрытия и стены.

Если после оборудования технического подполья появляется конденсат, необходимо дополнительно гидроизолировать помещение и проветрить помещение через двери и окна.

Уязвимые места технических подполий

Перед оборудованием технического подполья стоит помнить о том, что в таких помещениях часто сохраняется высокая влажность, из-за чего металлическая арматура начинает ржаветь. При высокой влажности разрушаютсяи теплоизоляционные материалы. Стоит отметить, что при недостаточном дренаже помещение может быть затоплено.

Во время обустройства подполья важно обратить внимание на следующие проблемы:

1. Неисправность вентиляции. Из-за этого в помещении может сильно повышаться уровень влажности.
2. Разрушение теплоизоляционных и гидроизоляционных материалов на трубах. Это может привести к появлению ржавчины на металле.
3. Пришедшая в негодность электропроводка.
4. Засорение дренажной системы.

Часто во время устранения проблем владельцам домов приходится увеличивать высоту подвала. Иногда для предотвращения проблем устанавливаются дополнительные опоры для оборудования. Стоит помнить, что все работы в подвале должны производиться по заранее подготовленному строительному плану.

Обустройство жилого подвала

Некоторые владельцы участков оборудуют подвал как жилую зону или спортзал. При желании в погребе можно обустроить кабинет или гостиную с винным погребом. Во время работы над данными помещениями стоит помнить, что к ним предъявляются такие же требования, как и к этажам, располагающимся над уровнем грунта.

Стоит отметить, что из-за отсутствия окон в подвале необходимо делать подсветку по всему периметру помещения. Часто владельцы домов устанавливают встраиваемые светильники на потолке подвала. Важно учитывать, что высота подвала, обустроенного как жилое помещение, должна составлять около 2,65 м. Это необходимо для закрепления светильников и обустройства системы вентиляции.

В некоторых случаях увеличивать высоту за счет углубления в грунт не получается. Обычно это связано с тем, что грунтовые воды расположены на небольшом расстоянии от поверхности грунта.

Проектирование

Перед началом работ по созданию дома с подвалом необходимо выполнить несколько действий, которые являются обязательными. Сначала стоит определить тип грунта и его несущую способность. От этих данных будет зависеть выбор типа конструкции, устанавливаемой на участке. Только после этого можно начинать создание проекта подвала. Если данными работами пренебречь, строение может начать разрушаться уже в первый месяц эксплуатации.

Важно! При строительстве подвала ниже уровня земли более чем на 1,5 м,можно столкнуться с такой проблемой, как подтопление помещения.

Если основание дома расположено ниже уровня грунтовых вод, необходимо создать эффективную систему отвода воды. Лучше всего создать систему искусственного понижения уровня грунтовых вод на участке.

Способы создания подвальных помещений

Чаще всего подвал создается по заранее составленному проекту дома. Стоит отметить, что любой дом с подвалом создается на ленточном основании. Такой фундамент представляет собой железобетонную ленту, прокладываемую под каждой стеной будущего строения.

Существует несколько способов создания подвала:

1. Рытье котлована. При выборе такого варианта котлован создается при помощи специализированной техники.
2. Создание бетонных стен. Для этого по периметру строения создаются траншеи.
3. Создание подвала в уже готовом жилом доме.

Важно! Перед рытьем котлована стоит учитывать, что его размер по всему периметру должен превышать размеры строения на 0,5 м.

После создания котлована его дно покрывается подушкой из песка и щебня. На следующем этапе на данный материал укладывается плита. После проведения описанных работ на плиту настилается гидроизоляционный материал. Только после этого происходит заливка бетонного слоя.

Для создания стен могут применяться различные материалы. Часто используются бетонные блоки или кирпичи. Перекрытием подвала обычно служит железобетонная плита. При выборе такого варианта стоит помнить о том, что для выполнения описанных работ потребуется тяжелая строительная техника.

Если происходит создание подвала вторым из указанных способов, на участке создаются траншеи. Их глубина обычно составляет от 1,5 до 2 метров. Ширина таких канав должна быть равна примерно 0,6 м. На первом этапе создания стен происходит засыпка траншей песком, который затем утрамбовывается. После этого происходит заливка бетона. На данном этапе создается деревянный каркас, в который устанавливается арматура.

На следующем этапе осуществляется гидроизоляция созданной конструкции. на дне котлована между стенами создается песчаная подушка, необходимая для создания бетонного основания.

Если подвал строится в уже готовом здании, стоит оборудовать подвал только под частью строения. В таком случае стены подвала не будут связаны со стенами здания. При этом на такое строение тратится меньшее количество денег. Для создания подвала в одном из помещений уже готового здания по его периметру сначала происходит выемка грунта, после чего осуществляется укладка асбестоцементных листов. Они впоследствии покрываются гидроизоляционными материалами. На следующем этапе происходит укладка арматурной сетки и заливка ее бетонным раствором.

Расчет стен подвала

Чтобы верно произвести расчет, необходимо учитывать несколько важных факторов. к ним можно отнести:

• глубина расположения грунтовых вод;
• высота будущего строения;
• свойства грунта на участке;
• наличие коммуникаций.

Перед проведением работ по созданию подвала производятся следующие расчеты:

• вычисление боковой нагрузки, действующей на стены подвала;
• вычисления, необходимые для выбора арматуры, используемой при создании стен подвала;
• расчет давления под подошвой.

Стоит отметить, что подобные работы необходимо доверять профессиональным строителям, чтобы после возведения строение было надежным. Так как стены подвергаются боковому давлению, возникает сдвигающая сила, которая может привести к разрушению конструкции.

Если строение создается своими руками, для расчета следует нанять профессионального строителя, так как при неправильном составлении чертежей дом может начать разрушаться уже в первый год использования. Именно поэтому не стоит экономить на данном этапе создания строения.

Гидроизоляция подвала

Перед тем как производить гидроизолирование подвального помещения, необходимо помнить о том, что все материалы должны быть отображены в плане строения. Это необходимо для определения точных размеров помещения.

Защита подвальных помещений от влаги может осуществляться разными способами:

• горизонтальным;
• вертикальным;
• комбинированным.

Последний способ позволяет более надежно защитить подвал от проникновения влаги. Вертикальная гидроизоляция применяется на участках с высоким уровнем грунтовых вод. При выборе такого варианта гидроизолирование производится по цоколю.

Стоит помнить, что горизонтальная гидроизоляция создается в любом случае. Она нужна для защиты подвала от затопления. Это может произойти при повышении уровня грунтовых вод после обильных осадков.

Перед созданием защитного слоя для подвала стоит рассмотреть несколько типов гидроизоляции стен помещения. Каждый из них имеет свои особенности. Гидроизоляция может быть:

• рулонной;
• проникающей;
• выполненной жидкой резиной;
• мембранной.

Если дом создается на песчаной или неплотной почве, для защиты подвала необходимо периметр вокруг строения оборудовать отмосткой. Если этого не сделать, влага может проникать к стенам подвала и постепенно разрушать строение.

Чтобы надежно защитить дом от грунтовых вод, стоит создать на участке дренажную систему. Ее необходимо делать исходя из данных о высоте грунтовых вод и количестве осадков. Чтобы оценить эффективность дренажной системы, можно попробовать частично залить участок из шланга. Если вода будет застаиваться, необходимо усовершенствовать дренажную систему. При этом важно следить, чтобы влага не проникала в подвал, а сразу же отводилась от строения.

Теплоизоляция и вентиляция

Перед созданием подвала необходимо учитывать толщину теплоизоляционных материалов. Стоит помнить, что их укладка влияет на высоту помещения. теплоизоляция необходима для предотвращения появления конденсата в подвале, а также от потери тепла в зимнее время.

Стоит отметить, что теплоизоляция стен производится только после гидроизоляции. Для утепления стен подвала чаще всего используется экструдированный пенополистирол. При утеплении потолка помещения обычно применяется стекловата.

Для создания системы вентиляции помещения в стенах создаются отверстия размером примерно 14х14 см. Вытяжное отверстие располагается под потолком помещения. Вытяжная труба выводится на крышу здания вместе с другими каналами вентиляции. Приточное вентиляционное отверстие создается напротив вытяжного. В данном случае труба выводится к основанию строения.

Совет! Учитывая, что в летнее время вытяжка является слабой, стоит оборудовать отверстие вентилятором.

При необходимости, кроме труб, в подвале монтируются вентиляционные окна. Разрабатывая проект подвала необходимо заранее определить расположение вентиляционных каналов, чтобы не проделывать отверстия в готовых стенах и потолке.

Устройство полов в подвале

При расчете высоты подвала необходимо учитывать высоту полов. Можно выделить 2 способа устройства: по грунту и по лагам. Выбор определенного варианта зависит от уровня грунтовых вод на участке и предназначения подвала. Кроме этого, стоит учитывать финансовые возможности.

Перед созданием полов в подвале необходимо очистить площадку от мусора и выровнять ее. После этого осуществляется процесс утрамбовки грунта. Полы по грунту разделяются на 2 типа: глинобитные и бетонные. При выборе первого варианта на дно котлована укладывается щебень с глиной, который впоследствии тщательно утрамбовывается. Укладку данных материалов необходимо произвести в 2 слоя. Стоит отметить, что каждый слой должен иметь толщину около 10 см.

При возведении бетонных полов необходимо учитывать особенности проведения таких работ. Сначала на грунте создается бетонное основание, на которое после застывания насыпается керамзит. После проведенных работ происходит создание цементной стяжки.

Толщина слоя бетона и утеплителя должна составлять около 12 см. После создания пола для отделки можно использовать такие материалы, как линолеум, плитка, ДВП и другие.

Важно помнить, что при высоком уровне грунтовых вод необходимо использовать другой материал для утепления пола. Это связано с тем, что он является влагопроницаемым. Вместо указанного материала, часто используется пенополистирол, который не боится влаги.

Если подвал будет использоваться как жилое помещение, стоит укладывать полы по лагам. При выборе такого варианта после уплотнения грунта на дне котлована необходимо выстроить на нем столбики из обожженного кирпича, которые будут иметь высоту около 20 см. Это следует учитывать при проектировании строения, чтобы заранее знать высоту подвала. При размещении лаг под них укладывается гидроизолирующий материал. Для выравнивания положения всех изделий следует использовать деревянные бруски.

После укладки лаг на них создается дощатый пол. Стоит помнить, что используемая древесина должна быть предварительно обработана защитными составами, предотвращающими гниение. Чтобы понять, какая высота подвала должны быть в определенном строении, необходимо тщательно составить проект погреба, учитывая факторы, описываемые выше.

• Строим дом из пеноблоков своими руками

• Плавающий фундамент

• Опалубка для фундамента своими руками

• Фундамент под печь в баню

Устройство подвала

Подвальное помещение является разновидностью заглубленного фундамента. Подвальным считается этаж, у которого уровень пола помещений ниже уровня планировочной отметки земли более чем на половину их высоты. Высоту подвала принимают равной 1,9…2,2 м. этого достаточно для размещения складских помещений или для установки генераторов тепла. Если в подвале планируется уст­роить тренажерный или игровой зал, то его высоту назначают не менее чем в жилых комнатах.

В подвальных помещениях удобно хранить продукты, делать заготовки. Это обус­ловлено свойством грунта сохранять почти постоянную температуру. На глубине 1,5…2 м от поверхности земли она держится на уровне 5 °С — зимой и 10 °С — летом.

Цокольный (полуподвальный) этаж заглубляют в грунт не более чем на полови­ну высоты этажа. Достаточно часто цокольный этаж устраивают при строительстве на сложном рельефе. Высоту цокольного этажа приравнивают к высоте жилых помещений.

Наличие подвала — желание любого застройщика. Это и понятно. Увеличива­ются полезные площади без увеличения габаритов дома. Стоимостной уровень жи­лья, если предполагается его когда-нибудь продавать, также повышается.

Надо учитывать, что стоимость создания подвального помещения почти в 1,5 — 2 раза выше, чем надземного этажа, если требуется надежная гидроизоляция от грунтовых вод.

Вместе с тем, при расположении дома на сухих грунтах наличие в нем подвала или цокольного этажа оправдано и желательно, так как затраты на него оказывают­ся в 2 — 4 раза меньше тех, что потребуются для создания обычного этажа с такой же полезной площадью.

Внимание!

Если Вы предполагаете применять в качестве топлива для приготовления пищи или для обогрева не магистральный газ, а привозной сжиженный газ (пропан), то от подвала или цокольного этажа лучше отказаться. Этот газ тяжелее воздуха. При случайной протечке он может скопиться в нижних непроветриваемых полостях до­ма и привести к взрыву (рис. 1).

Рис. 1

Конструктивное выполнение подвала и фундамента под него определяется уровнем грунтовых вод, степенью пучинистости грунта, типом перекрытия и схемой выполнения гидроизоляции подвала.

С позиции устройства фундамента под домом подвал выполняется по двум схе­мам: с опорой на плиту (рис. 2, а) и с опорой на ленту (рис. 2, б). Каждая из них имеет свою применимость и свою себестоимость.

Рис. 2

Возводить дом с подвалом при высоком уровне грунтовых вод следует на пли­те. Армирование плиты и её бетонирование потребует немало средств, но так обес­печить герметичность соединения плиты со стенами подвала значительно проще. Толщина плиты (15…25 см) зависит от габаритов дома и расположения внутренних силовых стен подвала. Арматура плиты представляет собой жесткий пространствен­ный каркас, уложенный по всей её площади. Диаметр арматуры — 12… 15 мм.

При высоком уровне грунтовых вод для желающих строить дом с подвалом можно воспользоваться известным приемом. Глубину котлована под подвал делают небольшую, до уровня грунтовых вод. После возведения подвала извле­ченный грунт насыпается вокруг будущего дома, который окажется на некотором возвышении. Зрительный образ дома будет более выигрышным, и грунтовые воды не будут сильно беспокоить.

Если уровень грунтовых вод низкий и проблема обеспечения герметичности подвала перед застройщиком не стоит, то стены подвала можно опирать на ленту. При такой конструкции пол подвала — не силовой. С лентой фундамента и со стена­ми он не соединяется. Толщина ленты — 20…30 см, ширина — больше толщины сте­ны на 4…5 см.

Что касается толщины стен подвала, то она определяется самим строительным материалом, пучинистостью грунта, глубиной заложения подвала в грунт, длиной стен и типом перекрытий (рис. 3). Если стены заглублены в непучинистый грунт более чем на 1 м, то их толщину опреде­ляют с учетом бокового давления грунта (табл. 1).

Рис. 3

Таблица 1. Минимальная толщина стен подвала в непучинистых грунтах

При таких толщинах стен на непучи­нистых грунтах перекрытия подвала не обязательно должны быть бетонными.

Основная задача застройщика, ре­шившегося на устройство подвала, — ис­ключить его увлажнение от грунтовых или паводковых вод. Капиллярная влага не должна вызвать увеличение влажности в помещении или увлажнение самой кон­струкции дома.

Для герметизации подвала применяют три схемы расположения герметизирую­щего слоя:

• наружная противонапорная;
• внутренняя противонапорная;
• гидроизоляция для защиты от капиллярной влаги.

При выполнении наружной противонапорной гидроизоляции следует учитывать, что её верхний край должен быть выше предполагаемого уровня грунтовых вод не менее чем на 0,5 м (рис. 4, а). Давление от слоя гидроизоляции передается па силовые ограждающие элементы пола и стен, что делает её более предпочтительной.

Рис. 4

Горизонтальный участок гидроизоляции наносится по выровненной и гладкой бетонной подготовке до устройства днища подвала. Такая стяжка толщиной 4. ..5 см выполняется из смеси песка и цемента 6:1, которую желательно проармировать сет­кой. На подготовленную поверхность плиты наносят слой грунтовки, а на него — би­тумную мастику. После этого настилают полотна рубероида с перехлестом не менее чем 10 см. За стены подвала рубероид должен выступать на 15 см. При влажных грунтах изоляцию выполняют из двух слоев толя или используют рубероид. Чтобы предохранить изоляцию от повреждений, снаружи ее закрывают слоем цементного раствора. Если в качестве рулонного материала применяют толь, то на бетон нано­сят дегтевую пропитку.

Вертикальные участки рулонной гидроизоляции наносятся на стены и защища­ются снаружи кладкой в полкирпича, бетонными плитами или же слоем набрызга бетона. Перехлест горизонтального и вертикального участков гидроизоляции вы­полняют подгибом горизонтальной гидроизоляции не менее чем на 15 см. Верти­кальную гидроизоляцию выводят не менее чем на 15 см над поверхностью грунта.

Если грунтовые воды залегают ниже отметки пола подвала и грунты там мало­влажные, то достаточно ограничиться обмазочной гидроизоляцией с нанесением го­рячей битумной мастики в два слоя толщиной до 2 мм. Перед нанесением мастики стены следует покрыть грунтовкой.

Пространство между стенами подвала и грунтом забивают жирной глиной, уст­раивая глиняный замок.

Внутренняя противонапорная гидроизоляция устраивается, как правило, в уже существующих зданиях или при проведении ремонтных работ, связанных с устране­нием протечки ограждающих конструкций подвала (рис. 4, б). Так как давление на отдельные участки стен внутреннего кессона может быть значительным, то для его восприятия требуются конструктивные усиления.

Гидроизоляция подвала от капиллярной влаги не требует проведения работ высо­кого качества, как этого требовалось при создании противонапорной гидроизоля­ции. Разумеется, эта схема гидроизоляции не подходит для защиты от напорных вод (рис. 4, в).

Внутренняя противонапорная гидроизоляция на штукатурном растворе стала применяться относительно недавно, с появлением штукатурных растворов, обладаю­щих высокой степенью адгезии и быстрым схватыванием. При напорах до 2 — 3 мет­ров, что характерно для подвалов жилых домов, использование подобных гидроизоля­ционных штукатурных составов и мастик позволяет выполнять внутреннюю гидро­изоляцию без создания кессона, с передачей водной нагрузки на штукатурный раствор (рис. 4, г). Как правило, такой вариант гидроизоляции используется при ремонтно-восстановительных работах в качестве дополнения к существующему варианту.

Если слой герметизации не выдержал и произошла протечка, то устранение это­го недостатка, даже засыпкой подвала грунтом, ни к чему хорошему не приведет, т. к. влаге очень сложно уйти из герметичного подвала. Поэтому постоянная сырость в подполе неизбежна, даже когда грунтовые воды уйдут далеко вниз. Правда, можно надеяться на современные гидроизолирующие покрытия, шпаклевки. Но если в под­вале уже настелены полы, выполнены отделочные работы, то устранить подобные протечки будет непросто.

Многими застройщиками, только начинающими свой строительный путь, не учитывается гидростатическое давление грунтовых вод. Это может привести к всплытию подвалов и погребов, смотровых ям гаражей и выгребных ям канализа­ции, незаполненных бассейнов. Все перечисленное — достаточно частые явления, ес­ли уровень грунтовых или паводковых вод высок, а вес сооружения небольшой.

Из практики речного флота

Достаточно давно в качестве пристани на реках и озерах используются плаву­чие дебаркадеры — пристани, нижняя, она же главная часть которых представляет собой герметичный железобетонный корпус. Сверху на нем сооружается легкое дву­хэтажное деревянное строение самой пристани.

Именно так следует представлять дом с подвалом или погреб тем, у кого воз­можно повышение уровня грунтовых или паводковых вод выше уровня их пола.

Герметичность подвала обеспечивается водонепроницаемостью стен и плиты дома, на которой он возведен.

Рис. 5

Из практики индивидуального застройщика

При достаточно высоком уровне паводковых вод застройщик всё же решил де­лать подвал. Дом небольшой, 6×8 м, можно попробовать. Все было сделано почти по науке.

Отрыли котлован глубиной 1,8 м, сделали подсыпку из крупнозернистого песка, застелили гидроизоляцию, а на ней отлили бетонное основание толщиной 10 см с ар­мированием его сеткой (плитой такое тонкое железобетонное создание не назовешь). После этого точно по периметру застройщик уложил три ряда фундаментных бло­ков ФБС и перекрыл подвал плитами.

Пришла весна. Караул!!! Пол подвала сильно подняло, через образовавшиеся тре­щины пошла вода (рис. 5).

Что произошло?

Гидростатическое давление, действующее на пол снизу, оказалось закритическим. При уровне воды в грунте выше пола подвала на 1 м на единицу площади пола действует давление в 1 тонну. То есть на всю площадь этого подвала в 48 м² действу­ет снизу сила в 48 тонн. Это вес очень тяжелого танка или целого вагона. Тонкий пол этого не смог выдержать.

Как надо было сделать. Плита пола должна быть толщиной не менее 20 см, и её армирование должно быть грамотно выполнено. Существенное усиление пола под­вала можно было бы обеспечить возведением одной поперечной стены.

Мели приглядеться к такому фундаменту, то бросается в глаза слишком близкое расположение стены к краю плиты, на которую она опирается. Наш застройщик уло­жил фундаментные блоки вплотную к периметру бетонного пола. Видимо, решил сэ­кономить на объеме земляных работ и бетонировании. При таком исполнении этого узла пол подвала от давления грунта сразу от края интенсивно начинает загружаться изгибающим моментом (рис. 6, а).

Большие изгибающие нагрузки — это и значительные деформации, и разруша­ющие напряжения в плите подвала. При слабом уплотнении грунта под плитой это проявляется в большей степени.

В варианте, когда плита пола выходит за контур стены на 30 — 40 см (рис. 6, б), максимальная величина изгибающего момента становится значительно ниже. Плиту можно было бы делать тоньше, не боясь деформаций и разрушений.

Рис. 6

Похожее разрушение плиты пола может произойти и с незаглубленной плитой. Тяжелый гараж может сильно деформировать плиту, особенно если нарушена её це­лостность удлиненным проемом под смотровую яму (рис. 7).

Рис. 7

При устройстве подвала на его стены укладывают бетонные перекрытия. Это связано с тем, что боковое давление грунта на стены необходимо на что-то передать. Особенно большое боковое нагружение стен возникает от пучения грунта, так как он стремится расшириться при своем замерзании во все стороны. Жесткие перекрытия позволяют замкнуть на себя нагрузки, приходящиеся на стены подвала со всех сто­рон. Эта расчетная схема рассматривает стену подвала как набор вертикально расположенных балок, передающих нагрузку от грунта на бетонный пол и на бетонное пе­рекрытие (рис. 8).

Рис. 8

Именно поэтому стены подвала при строительстве загружают бетонным пере­крытием в этот же сезон, не дожидаясь, пока пучинистый грунт своим расширением наклонит стены внутрь подвала.

Эта схема принята при возведении подвала по технологии ТИСЭ. Такие верти­кальные балки создаются в каждом четвертом вертикальном канале стены после их заполнения арматурой и бетоном. Схема эта хорошо работает вне зависимости от га­баритов подвала и разбивки внутренних его стен.

Это интересно

При силовой схеме, представляющей стену в виде набора вертикальных балок, стены подвала можно выполнять тем тоньше, чем тяжелее дом сверху (из условий напряженного состояния стены, загруженной весом и боковым давлением). В этих ус­ловиях в массиве бетона отсутствуют растягивающие напряжения, от которых он мог бы разрушиться.

При возведении стен подвала из готовых бетонных блоков выполняют горизон­тальное армирование. В этом случае стена работает по другой расчетной схеме, при которой она рассматривается как набор горизонтально расположенных балок, передающих боковую нагрузку от грунта на внешние и внутренние стены подвала. Из-за большого пролета такой горизонтальной балки стена подвала должна иметь большую толщину или эффективное горизонтальное армирование (рис. 9).

Рис. 9

В реальности стену подвала следует рассматривать как набор одновременно ра­ботающих вертикальных и горизонтальных балок. Причем чем тяжелее сам дом, чем большим весом загружены стены подвала, тем ближе расчетная схема к стене с вер­тикально расположенными балками.

Из строительной практики

Возведение стен подвала часто выполняют с использованием крупногабаритных го­товых фундаментных блоков ФБС (рис. 10). Как правило, при выполнении угловой пере­вязки с этими блоками, перехлёст блоков по всей длине стены — самый минимальный.

При слабом горизонтальном армировании узкая зона вертикальных стыков ФБС превращается в шарнирное соединение. При отсутствии подвального перекрытия и достаточно большом давлении грунта, подверженного пучинистым явлениям, часть стены может уйти вовнутрь.

Рис. 10

Исправить ситуацию и остановить процесс разрушения стен подвала возможно только с возведением в подвале подкрепляющих стенок. Это достаточно дорогое удовольствие, да и подвал потеряет всю свою привлекательность.

Разрушиться стена подвала от давления грунта может и без пучинистых явле­ний, при монтаже плит перекрытия. Опоры автокрана, установленные в непосредст­венной близости от стен подвала, создают в грунте достаточно высокий уровень на­пряжений. Нагрузка на выдвижную опору и боковое давление грунта на стены под­вала особенно высоки, когда идет монтаж дальних плит, наиболее удаленных от ав­токрана (рис. 11).

Рис. 11

Чтобы не случилось подобного разрушения, расстояние от стены до края опор­ной площадки автокрана должно быть не меньше 0,8 м.

Начинать монтаж перекрытия следует с укладки ближних плит, которые смогут усилить устойчивость стен подвала.

Устройство подвала начинается с рытья котлована. При планировании этого этапа работ застройщик не должен забывать о том, что в зимнее время граница про­мерзания в зоне котлована опустится. Грунт с плотной структурой при насыщении водой и замерзании может снизить свою плотность и подняться на 10…15 см (рис. 12, а). Если же застройщик успел возвести подвал, но не предусмотрел его утепления, то пучинистые явления могут поднять подвал на 10…15 см, вызвав разру­шения или недопустимые смещения. Чтобы этого не случилось, следует утеплить подвал по одной из двух схем, предусматривающих утепление по полу или по под­вальному перекрытию (рис. 12, б, в). Последний вариант более удачен, так как при отсутствии перекрытия стены подвала от давления пучинистого грунта могут накло­ниться внутрь. Снеговой покров здесь можно считать утеплением подвала.

Рис. 12

Планируя утепление и гидроизоляцию стен подвала снаружи, обращаем внима­ние на качественное выполнение их монтажа. Поверхности, контактирующие с мерзлым грунтом, должны быть ровными, а соединение их со стеной — надежные. Дело в том, что пучинистый грунт при своем расширении может захватить часть по­крытия и разорвать его (рис. 13, а). Попадание влаги в стену будет неизбежным.

Силы сцепления грунта с утеплителем можно существенно понизить, введя слой песка между грунтом и утеплителем и устроив эффективный дренаж. Песок не должен быть мелким, а грунт и песок лучше разделить толью или полиэтиленом. Ги­дроизоляцию располагают под утеплителем, нанося её на саму стену. Песчаная за­сыпка должна быть соединена с дренажной системой (рис. 13, б). Верхние две тре­ти песчаной засыпки можно заменить грунтом. Снаружи утеплитель может быть за­щищен кирпичной кладкой или жесткими панелями (цементо-стружечная плита или асбоцементный лист).

Рис. 13

Оценить план отделки подвала | Руководство по отделке подвала

Некоторые недостроенные подвалы являются лучшими кандидатами для отделки подвала, чем другие. Вот как оценить ваше пространство для отделки подвала.

Изображение: Дизайн десяти направлений
Отделка

Basement — отличный способ добавить дополнительную спальню или игровую комнату, о которой вы всегда мечтали.

И вам не придется копать и закладывать фундамент или каркас и утеплять наружные стены — это уже сделано.

Стоимость реконструкции подвала

Согласно «Отчету о влиянии реконструкции» НАЦИОНАЛЬНОЙ АССОЦИАЦИИ РИЭЛТОРОВ®, средняя стоимость переделки подвала в игровую комнату размером 15 на 25 футов составляет 40 000 долларов США.

Вы вернете 63% этих инвестиций, если продадите свой дом. А пока успокойтесь. Домовладельцы, ответившие на отчет, дали своему проекту подвала оценку 9,5 — рейтинг, основанный на тех, кто сказал, что они счастливы или удовлетворены своим проектом, где 10 — самая высокая оценка, а одна — самая низкая.

В зависимости от ваших обстоятельств, вот что вам нужно знать:

Здание в соответствии с кодом

Согласно Международному жилищному кодексу (IRC) жилое помещение в подвале должно иметь высоту от пола до потолка не менее 7 м. футов (6 футов для ванных комнат). Местные нормы для отделки подвала могут различаться, и исключения делаются для наличия открытых структурных балок, балок или компонентов механической системы вдоль потолка, но только если они расположены на расстоянии не менее 4 футов друг от друга и простираются не более чем на 6 дюймов от потолок.

Если существующая высота потолка в подвале не соответствует этим требованиям, у вас есть два варианта, и ни один из них недешев:

• Поднимите свой дом и заложите вокруг него фундамент, чтобы получить необходимую высоту потолка.
• Опустить пол, что влечет за собой удаление существующей бетонной плиты пола, выемку грунта до нужного уровня и заливку новых бетонных оснований и плиты пола.

Оба варианта отделки подвала требуют профессиональных и точных инженерных, земляных и строительных работ, которые будут стоить не менее 20 000 долларов США.

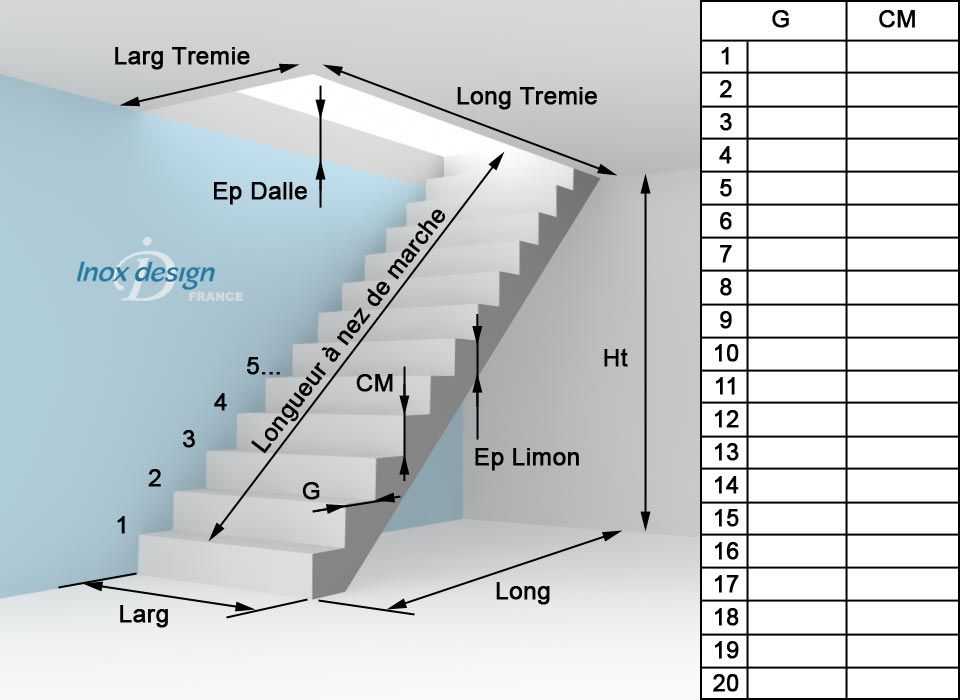

Добавить лестницу

IRC также регулирует лестницу, ведущую с основного уровня вашего дома в перестроенный подвал. К требованиям относятся перила и лестницы надлежащей ширины, проступи и подступенка. В каждой точке лестницы должно быть не менее 6 футов 8 дюймов над головой.

Если лестница недостаточно широкая (не менее 36 дюймов) или ступени не соответствуют коду, вам, возможно, придется перестроить их во время отделки подвала, что потребует дополнительных затрат в размере около 2000 долларов США.

Состояние помещения

Отопление и охлаждение вашего подвала может быть таким же простым, как подключение к существующим основным магистралям HVAC и добавление пары вентиляционных отверстий (1000 долларов США), или таким сложным, как модернизация всей вашей системы отопления и охлаждения (от 7000 до 15 000 долларов США).

Ваш подрядчик должен будет «рассчитать» вашу существующую систему, чтобы убедиться, что она выдержит дополнительную нагрузку и будет соответствовать строительным нормам и правилам, которые учитывают здоровье и безопасность, такие как надлежащая вентиляция дымовых газов печи.

Устранение проблем с влажностью

Вам необходимо устранить проблемы с влажностью до начала отделки подвала. Возможно, вам придется гидроизолировать стены и полы, выровнять двор, чтобы вода стекала с фундамента, установить водоотливной насос или установить водостоки вокруг фундамента, все или любое из которых может добавить тысячи затрат.

Связанный:  Решения распространенных проблем с мокрым подвалом

Добавить аварийный выход

Кодекс предписывает, чтобы отделка подвала имела по крайней мере одну дверь или окно, достаточно большие, чтобы люди могли выйти и чтобы помощь могла войти во время чрезвычайной ситуации: Если вы включаете спальню, она должна иметь собственную точку выхода. Каждое выходное отверстие должно быть не менее 5,7 квадратных футов, а подоконник должен находиться на высоте не более 44 дюймов над полом.

Стены большинства подвалов построены из монолитного бетона или каменных блоков, которые можно разрезать (хотя и не так легко, как стены с деревянным каркасом), чтобы создать проемы для выходных окон или дверей.

Еще в подвале и на чердаке

5 часто задаваемых вопросов по отделке потолка подвала

Потолок подвала не может быть вашим первым соображением при планировании отделки подвала. Это может быть даже не ваша секунда или даже вообще не на вашем радаре! Однако в незавершенных подвалах обычно есть потолки с открытыми трубами или другими конструктивными элементами, которые не совсем соответствуют вашей схеме проектирования. Хотя это и не самый захватывающий аспект дизайна подвала, потолок вашего подвала заслуживает небольшого внимания или, по крайней мере, некоторой предусмотрительности, поскольку этот жизненно важный (хотя и несколько обыденный) аспект вашего дома поднимает некоторые важные вопросы.

1. Какова минимальная высота потолка подвала?

Местные нормы для отделки подвала различаются, однако, согласно Международному жилищному кодексу (IRC), жилое помещение в подвале должно иметь высоту от пола до потолка не менее 7 футов (6 футов для ванных комнат). Исключения часто делаются для размещения открытых конструкционных балок, балок или компонентов механической системы вдоль потолка, но они должны располагаться на расстоянии не менее 4 футов друг от друга и выступать не более чем на 6 дюймов ниже потолка.

2. Можно ли поднять потолок в подвале? Как это делается?

Создание дополнительной высоты потолка в подвале возможно, хотя и чрезвычайно дорого, достаточно сложно и обычно не рекомендуется. Один из способов поднять потолок — поднять весь дом и увеличить высоту существующих фундаментных стен. Очевидно, что это сложная работа, которую должен выполнять только подрядчик, специализирующийся на подъеме и перемещении домов. Если требуется всего несколько дополнительных дюймов, другой вариант — выкопать пол, чтобы добавить пространство снизу. Опять же, это работа для экспертов, которые будут поддерживать целостность фундамента, достигая цели создания большего вертикального пространства.

3.

Нужно ли утеплять потолок подвала?

Да. Подвал — это часть дома, которая легко теряет тепло, поэтому утепление потолка важно для сохранения комфорта и энергоэффективности. Для этого обычно используется рулонный ватин из стекловолокна. Он изготовлен из стекловолокна, зажатого между двумя листами бумаги. Его можно разрезать и зажать между лагами пола и прикрепить степлером к бокам лаг, чтобы прочно удерживать его на месте. Дополнительным преимуществом утепления потолка в подвале является шумоизоляция. Хотя он не будет полностью блокировать шум, распространяющийся между верхним и нижним этажами, он значительно его гасит.

4. Нужна ли пароизоляция потолка подвала?

Подвалы печально известны тем, что притягивают влагу даже в сухом климате просто потому, что находятся под землей. Установка пароизоляции вместе с утеплителем предотвращает потери тепла, а также защищает от плесени и грибка. Пароизоляция будет эффективна только в том случае, если она будет подходящего размера, чтобы полностью покрыть изоляцию, и тщательно скреплена скобами, чтобы не порвалась.
