На прочность и надежность кирпичной кладки оказывают влияние такие факторы, как тип конструкции, расход раствора и самого кирпича, соблюдение системы перевязок. Немаловажное значение имеют и размеры кирпичной кладки, скорее их точное соответствие всем нормам и требованиям.

При этом внимание надо уделять и типу кирпича, так как отдельные его виды отличаются различными модульными размерами, хотя формула вычисления все равно остается одинаковой для всех.

Содержание

1. Виды кирпичной кладки
2. Размеры кладки различных видов
3. Ширина кладки
4. Высота кладки
5. Размеры проемов из кирпича
6. Советы новичку по кладке каменных стен

Виды кирпичной кладки

Толщина кладки из кирпича

Размеры кладки и кирпича напрямую зависят от типа самой кладки, перевязки, применяемого материала. При этом сильное влияние оказывается стандартизацией модульного размера одного блока (кирпича).

Итак, ширина, высота кирпичной кладки зависит от способа выкладывания кирпича. Всего различают несколько таких модификаций:

• Тычковая верста, при которой кладка осуществляется тычковой поверхностью вверх;
• Ложковая верста, при которой кирпич укладывается ложком вверх;
• Комбинированная или ложковая с забутком.

Также влияние на размеры оказывает и толщина шва. Швы при кладке используются такого вида, как:

• Вподрезку, где раствор ложится на одном уровне со всей поверхностью кладки;
• Впустошовку, когда раствор заходит под прямым углом за саму поверхность кирпича;
• Вогнутый расшитый. В этом случае раствор убирается из шва при помощи специальной расшивки, образуется вогнутая вовнутрь поверхность;
• Выпуклый расшитый, шов при помощи специальной расшивки образует немного выпуклую поверхность.

Размеры швов составляют:

• Для горизонтальных рядов – 10мм, при этом допускаются отклонения от 8 до 12мм;
• Для вертикальных – 12мм, допустимые отклонения составляют от 10 до 15мм.

При выполнении перевязок также существуют свои особенности в соблюдении точных размеров для кладки из кирпича. При этом перевязки могут быть таких типов:

• Многорядными ступенчатыми, где один тычковый ряд накладывается на 4-е ложковых;
• Однорядная цепная, где тычковые и ложковые ряды из кирпича чередуются между собой.

Для сопряжения тонких кирпичных стен с капитальной стеной размеры составляют: выступ кирпича (паз) – 120мм, ширина паза – 140мм. Для обычных стен ширина паза –85мм, из которых 65 – кирпич, 20– швы. При разрыве вертикальной штаброй глубина паза составляет 60мм.

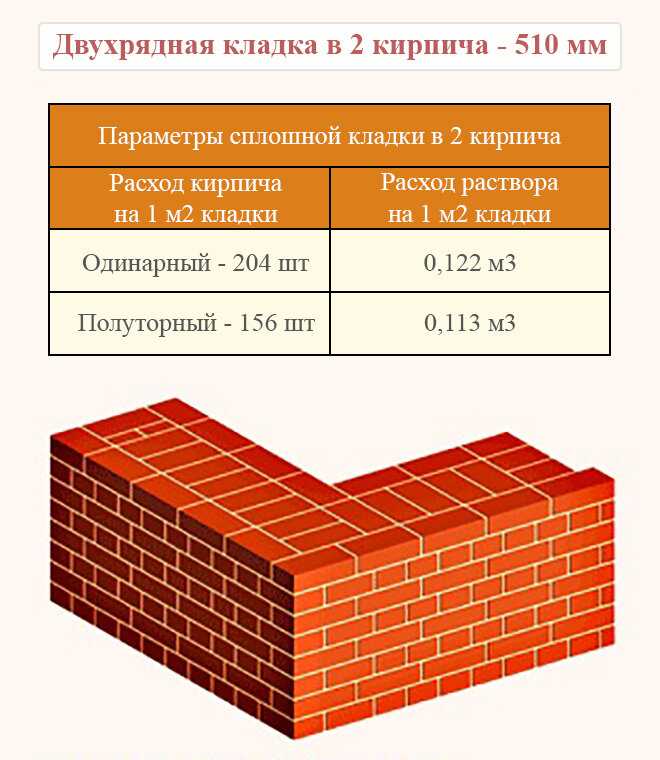

Вообще, при цепной перевязке, когда толщина стены составляет 510мм, первый ряд кирпича идет тычками, далее второй – ложками и тычками. Для стен в полтора и два с половиной кирпича – первая верста укладывается ложками, вторая – тычками.

При этом при формировании стен с цепной перевязкой и кладкой в полтора кирпича применяется цельный кирпич, четвертки и трехчетвертки. Толщина основной стены составляет 510мм, сопряженной – 380.

Для кладки в два и два с половиной – толщина составляет 640мм для основной и 510мм для сопряженной. При перекрестной перевязке сопряженных стен и кладке в полтора кирпича размеры толщины составляют 380мм.

Ширина, высота кирпичной кладки зависит и от количества раствора, который применяется при выполнении кладки. Для ложкового ряда наносят смесь слоем в 80-100мм, для тычкового – 200-220мм. Сама толщина растворной грядки должна составлять 15-20мм. При этом размеры швов при выполнении работ необходимо постоянно контролировать, так как только это может обеспечить должную надежность и прочность самих стен.

Размер кирпичной кладки сильно зависит от применяемого материала кирпичных блоков. Это могут быть:

• Кирпичные;
• Мелкоблочные;
• Тесовый;
• Бутовый;
• Крупноблочный.

Сама кладка при необходимости может облицовываться декоративным кирпичом, причем различной толщины.

Стандартные размеры предоставляются для обычного красного керамического либо для силикатного кирпича. В том случае, когда применяется камень из других материалов и других размеров, необходимо просто следовать стандартной формуле измерения и соблюдать рекомендуемую толщину для горизонтальных и вертикальных швов кладки.

Размеры кладки различных видов

Ширина кладки

При проектировании всех размеров для колонн, простенков, стен шириной считается ширина вертикального кладочного шва, которая равна где-то 10мм. При этом когда два кирпича укладываются тычком, они составляют участок, который равен длине одного кирпича, укладываемого ложком, то есть 120мм +10мм +120мм = 250мм.

Из чего следует, что размеры кладки по плану могут составлять такие значения, как:120, 250, 380, 510мм и т.д. Хотя допустимы и отклонения в тех случаях, когда кирпич укладывается на ребро. Тогда толщина будет составлять не 120, а 65мм. Также исключения допускаются и в тех случаях, когда применяется утеплитель либо кладка осуществляется с воздушной прослойкой.

Высота кладки

Кладка поризованных кирпичных блоков

При определении высоты кладки из кирпича применяются аналогичные условия, но с оговоркой. Высота обычного кирпича составляет 65мм, утолщенного кирпича – 88мм. Размер шва между отдельными кирпичами по вертикали составляет 10-15мм. При армированной укладке в горизонтальные швы помещается сетка, что дает толщину для швов не меньше12мм.

Отсюда получаем высоту для колонн, стен, простенков: 77, 154, 231, 308мм и т.д. Для полуторного (утолщенного) кирпича эти значения будут составлять: 100, 200, 300 и 400мм. При этом следует отметить, что десять рядов полуторного утолщенного кирпича полностью соответствуют тринадцати рядам обычного.

Размеры проемов из кирпича

Размеры кирпичной кладки для дверных и оконных проемов устанавливаются в полной зависимости от необходимых габаритов для дверей и окон. При этом необходимо сам проем делать большим на 20мм, чем размер самой коробки, что полностью учитывает уплотнение.

Вообще, для того чтобы не пересчитывать лишний раз все необходимые размеры порядово, обычно используют специальную таблицу размеров для кирпичной кладки. Приведем пример:

• Ряд (вертикальные размеры) – 1; вертикальные размеры стандартного кирпича – 77мм; вертикальные размеры для утолщенного – 100мм; размеры по плану – 120мм;
• Соответственно: 2; 154; 200; 250;
• 3; 231; 300; 380;
• 4; 308; 400; 510;
• 5; 385; 500; 640……
• 15; 1155; 1500; 1940 и далее.

Советы новичку по кладке каменных стен

Порой многим начинающим мастерам кажется, что кладка из кирпича выполняется просто. Это далеко не так, существует множество хитростей для правильной работы  с кирпичом.

Во-первых, надо смотреть на качество материала. Каждый кирпич должен быть без трещин, ровным и без больших пор. Данный кирпич может прослужить долго, а в декоративной отделке и выглядеть будет отлично. Во-вторых, придется определиться с кирпичом, используемым для строительства и отделки, они могут быть абсолютно разной марки.

Если вы используете не армированную кладку, то придется выбрать подходящую для этого случая схему раскладки, учитывая желательную для стен толщину. Если задумана армированная кладка, придется соблюдать требования: толщина швов не должна превышать диаметр используемой арматуры менее чем на 4мм. И следует запомнить, что применение одиночных прутков арматуры недопустимо.

Для отделки фасада подойдет любой кирпич, чаще применяется фигурный со скошенными или немного криволинейными гранями, ими можно превосходно украсить арки или возводимые колонны.

Перед укладкой каждый кирпич обязательно должен быть пропитан водой. Кладку придется вести по всему периметру возводимого здания во избежание последующей неравномерной осадки.

Кладка стен из кирпича: основы кирпичной кладки | 5domov.ru

Не каждый сумеет сложить стену со скоростью Уинстона Черчилля, каменщика-любителя, который укладывал кирпич в минуту и даже был приглашен вступить в члены Британского союза каменщиков (средняя скорость начинающего обычно вдвое меньше этого значения). Однако каждый, кто хочет, может строить прекрасные стены из кирпича.

Оглавление:

• План кладки стены
• Конструкция кирпичной стены
• Разметка кладки
• Фундамент
• Кладка маячных рядов на торцах стены
  • 1. Установка первых кирпичей наружной версты (лицевого ряда)
  • 2. Кладка внутренней версты (внутреннего ряда)
  • 3. Укладка первых металлических полосок
  • 4. Окончание кладки первого края кирпичей
  • 5. Кладка второго края
• Кладка рядов кирпичей между краями стены
  • 1. Причальный шнур
  • 2. Кладка ряда кирпичей между торцами стены
  • 3. Кладка до верха торцов стены
  • 4. Продолжение кирпичной кладки
• Кладка верхнего ряда кирпичей
  • 1. Планирование работы
  • 2. Кладка кирпичей
  • 3. Завершение кирпичной кладки
• Кладка стены с углами (П-образной стены)
  • 1. Планирование стены
  • 2. Разметка фундамента
  • 3. Кладка угла
  • 4. Кладка внутреннего верстового ряда
  • 5. Завершение кладки углов
  • 6. Кладка последнего ряда кирпичей

Работа эта нетрудная — кирпичи легкие, одинаковые, и поэтому спланировать работу и правильно сделать рисунок перевязки очень легко. От такой простейшей конструкции, как кирпичная стенка, можно перейти к сложным вещам: лестнице, например, или даже каменному мангалу, который делается из дешевых бетонных блоков и снаружи покрывается кирпичом. Наиболее популярна кладка отдельно стоящей кирпичной стенки, которая украшает сад и выделяет в нем игровую площадку или цветник.

Ниже показаны методы постройки отдельно стоящей стены высотой 1,2 м на бетонном фундаменте неглубокого заложения. Планирование работы начинается с выбора места, задолго до укладки первого кирпича.

План кладки стены

Для постройки кирпичной стены прежде всего поинтересуйтесь местными строительными правилами и порядком проектирования и утверждения проекта. Обсудите ваш проект с соседями и (если сад вам не принадлежит) землевладельцем, чтобы быть уверенным, что на вас никто не подаст в суд, когда стенка уже будет готова.

Затем проверьте прочность грунта: прекрасно сложенная стена может перекоситься в болотистом или просто непрочном грунте. Особенно внимательно изучите место, где будет стоять стена. Особые трудности может представлять уклон местности, а также большие деревья с широкой и мощной корневой системой. Помните также, что фундамент должен быть на кирпич шире стены и он никак не должен попасть на чужую территорию или дорожку.

Теперь начертите подробный план стены. Чтобы избежать проблем с арматурой, не делайте стену выше 1,2 м, а длину можно выбрать до 6 м. Вы можете выбрать один из множества имеющихся рисунков перевязки, самый простой из которых — кладка только ложковыми рядами, когда вертикальные швы оказываются перекрытыми от ряда к ряду (именно таким способом сделана стена из этой статьи).

Когда решение о форме и размерах стены принято, рассчитайте количество необходимых материалов и привезите их все сразу на место. Для бетонного фундамента сечением 250 на 400 мм необходимо 0,1 куб. м. бетона на каждый метр длины. Для определения количества кирпичей умножьте длину стены на ее высоту и еще на два (так как в стене укладывается два кирпича). Таким образом, вы получаете площадь поверхности стены в квадратных метрах. Затем умножьте это число на 60 (число стандартных кирпичей в квадратном метре поверхности стены). Рассчитайте требуемое количество раствора из расчета 0,05 куб. м. на квадратный метр поверхности стены.

При заказе стройматериалов выберите кирпич, длина которого в два раза больше ширины, чтобы самый верхний ряд кирпичей, установленных на ребро, полностью перекрывал параллельные ложковые ряды. Убедитесь в том, что у поставщика есть достаточное количество кирпича, так как кирпичи часто бывают битыми и вы можете испортить несколько кирпичей, раскалывая их при необходимости.

По окончании укладки бетона в фундамент подождите день-два до начала кладки, чтобы бетон затвердел. Во время работы складывайте кирпич в удобном для работы месте; здесь же должно находиться ведро с водой или шланг, чтобы мыть кельму и уровень. Готовую стену намочите и держите влажной несколько дней для выдерживания раствора. Примерно через две недели удалите выцвет, который мог образоваться на стене.

Изготовление порядовки своими руками

Для контроля высоты рядов кладки в любой кирпичной конструкции удобно пользоваться измерительной рейкой, называемой порядовкой. Ее вы можете сделать самостоятельно. Выберите рейку длиной, равной планируемой высоте стены. Несмываемым карандашом, применяемым в прачечных, или обычной шариковой ручкой нанесите линию у одного конца рейки, указывающую верх первого ряда кирпичей. Она должна быть на расстоянии от конца рейки, равном толщине кирпича плюс толщина слоя раствора 10 мм. Аналогично нанесите метки, обозначающие высоту всех рядов стенки. При кладке установите рейку для контроля высоты рядов кирпича.

Конструкция кирпичной стены

Показанная здесь кирпичная стена представляет собой сочетание нескольких простых конструкций. Как и все стены, она опирается на фундамент — в данном случае ленточный бетонный глубиной 250 мм и шириной 400 мм. Верх фундамента находится на 100 мм ниже уровня грунта, для того чтобы рядом со стеной можно было уложить грунт и сажать растения. Некоторые стены состоят из одного ряда кирпича; для повышения прочности и лучших пропорций эта стена состоит из двух параллельных рядов кирпича, разделенных узким воздушным промежутком и связанных металлическими полосами. Оба ряда ложковые, то есть кирпичи укладываются торец к торцу со швами толщиной 10 мм. Верхний тычковый ряд кирпичей, уложенных на ребро, связывает оба ряда вместе.

Разметка кладки

Проверочная кладка первых двух рядов

Разметьте линию наружной поверхности стены, воспользовавшись в качестве горизонтальной опорной линии стеной вашего дома, дорожкой или красной линией. Забейте колья на концах этой линии и протяните между ними шнур. Затем положите на грунт по шнуру первый лицевой (передний) ряд кирпичей с зазорами между ними 10 мм. При необходимости передвиньте колья так, чтобы между ними точно уместилось целое число кирпичей.

Уложите внутренний (задний) ряд кирпичей с зазором между ним и передним рядом 10 мм. После укладки нескольких кирпичей положите один кирпич на ребро поперек параллельных рядов. Если он не укладывается точно на оба ряда, измените зазор между ними. Полностью выложите два ряда кирпичей, проверяя зазоры.

Фундамент

Устройство и разметка фундамента

Отметьте песком на грунте опорную линию, соответствующую лицевой поверхности стены, и используйте ее для копки траншеи глубиной около 360 мм. Траншея должна быть в два раза шире стены, то есть шире на ширину кирпича со всех сторон стены. В этой стене используются кирпичи шириной чуть более 100 мм, поэтому траншея должна выступать за опорную линию на 100 мм вперед и на 300 мм назад и иметь ширину около 400 мм. Приготовьте бетонную смесь и уложите ее в траншею так, чтобы фундамент получился на 100 мм ниже уровня грунта. При окончательном выравнивании поверхности бетона слегка (не более, чем на 6 мм) опустите ее края, чтобы стекала влага. И наконец отбейте мелом опорную линию на расстоянии 100 мм от передней границы фундамента (ниже).

Кладка маячных рядов на торцах стены

1. Установка первых кирпичей наружной

версты (лицевого ряда)

Смочите из шланга приблизительно 25 кирпичей и дайте испариться поверхностной влаге. (Всегда проделывайте эту процедуру перед кладкой кирпичей.) Приготовьте 0,01 кубометра раствора. Уберите грунт с поверхности фундамента, смочите водой около метра его длины и подождите, пока испарится влага с поверхности. Положите полосу раствора рядом с отбитой мелом линией, затем установите на раствор три кирпича. (ниже на изображении) Эти кирпичи будут началом угла или края стены.

Тщательно выверьте положение этих трех кирпичей относительно меловой линии, а также по высоте относительно фундамента (10 мм). Для этого можно воспользоваться уровнем и порядовкой. Проверяйте порядовкой высоту каждого кирпича при кладке последующих рядов.

2. Кладка внутренней версты (внутреннего ряда)

Уложите полосу раствора параллельно трем кирпичам, которые вы уложили в наружный ряд, не доходя до них приблизительно на 10 мм. Установите кирпич в конце полосы раствора на расстоянии 10 мм от первого кирпича лицевого ряда или на расстоянии, определенном при проверочной кладке. Положите еще два кирпича. С помощью уровня выровняйте ряд трех кирпичей, обеспечив расположение поверхностей кирпичей обоих рядов в одной горизонтальной плоскости.

Положите второй ряд лицевой и внутренней версты, начав кладку с тычкового кирпича. (Каждый второй ряд начинается с крайнего тычкового кирпича). Положите по два кирпича ложковых рядов так, чтобы образовалась ступенька между первым и вторым рядами кладки.

3. Укладка первых металлических полосок

Металлические полоски в форме гармошки для связи рядов укладываются вдоль всей стены на каждый второй ряд. Положите слой раствора на второй ряд и уложите в него полоски на расстоянии около 450 мм, придавливая их концом кельмы. Затем положите на полоски два ложка, которые будут начинать третий ряд лицевой и внутренней версты.

Связи между рядами кирпича в стене

Металлические полоски, установленные с регулярными интервалами в стену толщиной в кирпич, удерживают оба ряда и, таким образом, повышают прочность конструкции. Такие полоски не нужны, если кладка ведется с перевязкой тычковыми рядами, однако при кладке показанной здесь стены, состоящей только из ложковых рядов (она красивее), тычковые кирпичи имеются только на торцах, и поэтому нужно связать ряды внутренней и наружной версты.

Для предотвращения коррозии связи для стен обычно изготавливают из оцинкованной стали. Они выпускаются разных форм. Выпускаются связи из полосок, изогнутых в виде гармошки (выше), из проволоки в форме бабочки или буквы Z, стальные полоски, согнутые в середине пополам и на концах раздвоенные в форме рыбьего хвоста.

Связи нужно устанавливать в стену с регулярными интервалами 450 мм по горизонтали (каждый второй кирпич ложкового ряда) и 150 мм по вертикали (через ряд). Кладите связи на расстоянии четверти кирпича от торца, а не в середине прямо над вертикальными стыками, причем связи в верхнем ряду не должны располагаться над связями нижнего ряда.

4. Окончание кладки первого края кирпичей

Положите пять рядов передней и задней версты, устанавливая связи между четвертым и пятым рядами. Торец должен быть ступенчатым с шириной ступени, равной ширине кирпича. Проверяйте кладку уровнем. Обнаружив выступающий кирпич, постучите по уровню концом ручки кельмы, чтобы кирпич встал на место. Если кирпич оказался слишком глубоко в стене, подбейте его вперед. На мелкие неточности не обращайте внимания, исправляйте только если они достаточно грубые.

5. Кладка второго края

На противоположном конце фундамента повторите действия по пунктам с 1 по 4, чтобы получился торец из пяти рядов. На этой стадии особенно важно тщательно проверять кладку уровнем и порядовкой. Два торца должны быть полностью одинаковыми, так как в противном случае стена будет неустойчивой и единственной возможностью исправить проблему будет разборка стены.

Кладка рядов кирпичей между краями стены

1. Причальный шнур

При кладке кирпичей между краями стены пользуйтесь причальным шнуром — устройством, состоящим из двух деревянных или пластмассовых колодочек, к которым прикреплен шнур. Если вы не купили такие колодочки в магазине, сделайте их самостоятельно. Привяжите к колодочке н&йлоновый или другой синтетический шнур, вставив его в канавку.

Зацепите колодочки за крайний кирпич первого ряда, выровняв шнур точно по верхней кромке кирпича. Протяните шнур к другому концу стены, прикрепите его ко второй колодочке и зацепите колодочку за кирпич первого ряда. Выровняйте шнур по кромке первого кирпича.

2. Кладка ряда кирпичей между торцами стены

Выложите первый наружный верстовой ряд между краями стены по шнуру, который должен располагаться на уровне кромок кирпичей и на расстоянии одного — двух миллиметров от поверхности стенки. Кладку ведите с двух сторон и в центре положите замыкающий кирпич, на оба торца которого нанесен слой раствора. Затем выложите первый внутренний ряд по шнуру, установленному с внутренней стороны стены.

3. Кладка до верха торцов стены

Кладку всегда ведите от торцов к центру и таким образом уложите следующие четыре ряда кирпичей наружной и внутренней версты. После кладки каждого ряда перемещайте шнуры на один ряд вверх. На второй и четвертый ряды укладывайте полосы перевязки рядов с интервалом 450 мм между ними. После установки замыкающих кирпичей в последнем ряду стена будет иметь высоту приблизительно 375 мм — точная высота зависит от размера кирпичей. Если эта высота достаточная, уложите сверху замыкающий ряд на ребро и заполните швы между кирпичами верхнего ряда раствором.

4. Продолжение кирпичной кладки

Если вы хотите построить более высокую стену, сделайте новые края из пяти рядов и затем выкладывайте ряды между ними от торцов к центру стены. Как и прежде, при кладке крайних маячных кирпичей проверяйте их высоту порядовкой, и ряды между крайними кирпичами выкладывайте по шнуру. Следующие пять рядов дадут общую высоту стены около 750 мм. Уложив еще пять рядов, вы получите высоту 1,125 м. Еще один ряд кирпичей — и вы получите стену высотой 1,2 м.

Кладка верхнего ряда кирпичей

1. Планирование работы

 После того как вы сложили стену нужной высоты, вам осталось уложить завершающий ряд из тычковых кирпичей, поставленных на ребро. Вначале уложите этот ряд всухую с зазорами между кирпичами 10 мм. Если последний кирпич выступает за пределы стены на 1—2 см, соответственно измените зазоры между кирпичами по всей стене. Если кирпич выступает больше, чем на 2 см, уберите последний кирпич, измерьте расстояние от предпоследнего кирпича до края стены и отнимите 10 мм на шов. Затем расколите последний кирпич по длине для получения куска данного размера. Проверьте, помещается ли расколотый кирпич, затем снимите проверочный ряд.

2. Кладка кирпичей

Приготовьте немного раствора для последнего ряда. На одном из концов стены положите раствор, перекрывая оба ряда, и уложите первый кирпич. Затем нанесите достаточное количество раствора на широкую грань второго кирпича и уложите этот кирпич. Продолжайте кладку, проверяя размер швов, который должен соответствовать величине, определенной при проверочной кладке ряда. Поскольку при кладке кирпичей на ребро размер трех кирпичей будет приблизительно соответствовать длине кирпича, некоторые швы окажутся без перевязки, однако на прочность стены это сильно не повлияет. Если вы раскалывали кирпич, уложите его не на край, а рядом с третьим или четвертым кирпичом от края стены.

3. Завершение кирпичной кладки

Установите расколотый кирпич, как показано на рисунке, чтобы он был не слишком заметен, затем положите остальные кирпичи верхнего ряда. Последний кирпич подержите несколько минут, чтобы раствор схватился. Затем проверьте уровнем положение всех кирпичей ряда.

Кладка стены с углами (П-образной стены)

1. Планирование стены

Определите форму стены и установите маячную линию для фасадной стены. Затем по правилам для прямой стены выложите всухую лицевой ряд для этой части стены. Положите временно угловые кирпичи под прямыми углами к фасадной части стены, пользуясь стальным угольником.

Так же, как и при устройстве фундамента, установите угловые шаблоны в углах и на концах стены, затем натяните шнур вровень с кромкой кирпичей лицевого ряда и два шнура под прямым углом к нему. Проверьте отвесом точки пересечения шнуров, которые должны находиться точно в местах, которые будут углами. При необходимости откорректируйте положение шнуров. Затем с помощью отвеса определите на шнурах точки углов стены и краев фундамента, которые должны выступать за край Стены на половину ее ширины, и отметьте их мелом или цветной ниткой. Уложите всухую ряд кирпичей боковых частей стены с точными зазорами между кирпичами (выше). Затем снимите шнуры и отметьте на грунте линию копки траншеи, посыпая песок вдоль шнуров. Отметьте положение шнуров на шаблонах и снимите шнуры.

2. Разметка фундамента

Выкопайте траншею и уложите в нее бетон так, чтобы его поверхность была на 100 мм ниже уровня грунта. Оставьте бетон для затвердения на ночь, затем снова натяните шнуры на шаблоны и с помощью отвеса отметьте на фундаменте углы (ниже) и концы стены. Натрите мелом шнур и отбейте линии между отмеченными точками, по которым будете выкладывать ряды наружной версты.

3. Кладка угла

Уложите на фундамент полосы раствора в одном из углов вровень с меловыми линиями. Положите кирпич А (ниже) в угол, затем нанесите раствор на торец кирпича В и положите его под прямым углом к кирпичу А (пользуйтесь стальным угольником). Положите еще четыре кирпича в порядке С, D, Е и F, проверяя их положение относительно меловой линии уровнем.

4. Кладка внутреннего верстового ряда

Положите полосы раствора рядом с наружным рядом кирпичей и уложите первые три кирпича внутреннего ряда (ниже) на достаточном расстоянии от кирпичей лицевого ряда, чтобы они хорошо перекрывались тычковыми кирпичами последнего ряда. Кирпичи внутреннего ряда должны располагаться параллельно кирпичам внешнего ряда и также образовывать прямой угол. Высоту кирпичей проверяйте порядовкой.

5. Завершение кладки углов

При кладке угла одновреыенно устанавливайте кирпичи наружного и внутреннего рядов. Сложите таких образом ступенчатый угол из пяти рядов. Затем сложите угол на протнвоположноы конце стены, а также торцы или, если стена будет только с одних углом, сложите только торцы. Натяните шнур между углами или между углом и торцом стены и положите кирпичи по шнуру. Если вы собрались строить стену высотой более пяти рядов, снова сложите углы и торцы, затем укладывайте ряды кирпича между ними, пока не достигнете нужной высоты.

6. Кладка последнего ряда кирпичей

Уложите всухую кирпичи верхнего ряда, начиная от фронтального угла. Если нужно, расколите один кирпич вдоль. Уложите этот ряд на раствор так же, как и для стены без углов. Расколотый кирпич поставьте возле третьего или четвертого кирпича от края. Затем положите на ребро кирпичи боковых частей стены, как показано внизу. По окончании кладки накройте стену пленкой и выдержите раствор несколько недель. Затем удалите с кирпичей выцвет и следы раствора.

Brickwork Gauge, Bond и калькулятор количества

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?

Или нужна помощь с использованием наших калькуляторов?

Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Рассчитать толщину кирпичной кладки, связь и количество

См. также: Калькулятор свода каменной кладки с полномасштабным шаблоном для резки

Кирпич Калибр Общая высота Высота кирпича ? Введите оптимальное соединение кровати. Фактический шов кровати рассчитывается как ближайший к оптимальному, который равномерно вписывается в общую высоту. Перетащите ползунок соединения кровати, чтобы увидеть параметры. Кровать Совместная Длина кирпича Цвет

Введите общую высоту и оптимальное соединение кровати, затем перетащите ползунок соединения кровати, чтобы увидеть все размеры соединения кровати и параметры датчика, которые равномерно соответствуют высоте. Стены высотой 10 мм, рассчитанные на полную кирпичную кладку. Выберите Общая высота Толстый стык кровати Шкала

Калибр Отрегулирован по высоте с мм Соединения:

Стандартный калибр с соединениями мм:

Возможные высоты проема, подходящие для Скорректированный калибр:

Нажмите Диаграммы в PDF для создания и печати PDF (в масштабе 100%). Сложите и используйте для разметки измерительного стержня или профиля по 3 ряда за раз.

Каждый третий курс отмечен красным цветом, поэтому вы можете время от времени проверять прогресс, чтобы убедиться, что вы не ползете вверх или вниз, когда отмечаете.

В этой калибровочной таблице используются скорректированные размеры стыков кровати в соответствии с общей высотой и курсами, рассчитанными выше.

Кирпичная кладка с торцевыми надрезами и всеми вариантами резки + подгонки

Введите длину стены и, если есть зазоры, выберите Отрегулировать изгибы по размеру целых кирпичей , чтобы увидеть размеры изгибов, которые подходят для полных кирпичей и половинок.

Бегущий Бонд — мм Преступники:

Возможные значения ширины раскрытия, подходящие для Bond:

Проверьте свой бонд (с 10-миллиметровыми накладками), чтобы узнать, что вы получите в конце 1-го курса? (изложено)
Измерьте расстояние от конца последних полных подрамников, которые вы уложили, до конца стены и введите Last Gap , чтобы рассчитать посадку на конце.

Если у вас есть порезы, но вы находитесь в пределах плюс-минус 10 мм от установки целых кирпичей (или половинок), он сообщит вам, насколько нужно открыть или закрыть, чтобы удалить порезы и получить полные кирпичи.
При измерении общей длины стены добавьте 10 к фактической длине стены, а затем введите значение «Последний зазор». (допускает первого преступника)

В Real Life Construction , в заостренном конце (там, где он фактически построен), иногда то, что непосвященный счел бы самым тривиальным из «расчетов», может оказаться самым сложным.
Классический пример тому — кирпичная кладка Gauge and Bond.
Кирпичи изготавливаются по определенным размерам, которые соответствуют стандарту Gauge (вертикальный интервал) и Bond (горизонтальный интервал), которые легко рассчитываются.

В Австралии стандартные кирпичи имеют длину 230 мм и высоту 76 мм с раствором для швов толщиной 10 мм как для постельного (горизонтального), так и для изнаночного (перпендикулярного) швов.
Таким образом, 10 рядов (рядов) кирпичей высотой 86 мм в ряду (76 кирпичей + 10 рядов), очевидно, составляют 860 мм.
И 10 кирпичей длинной (1 ряд) по 240мм на кирпич (230 длинных + 10 перп) это 2400мм — Легко. Но это НЕ.
На каждом конце стены нет минометного преступника, поэтому вы теряете 1 преступника (10 мм) за ход.
Таким образом, длина 10 кирпичей на самом деле равна 239.0. Ничего страшного — это достаточно легко допустить.

Но что, если (как это, к сожалению, почти всегда бывает) длина стены не подходит для всех носилок (полноразмерных кирпичей).
Что, если вы дойдете до конца, и там будет зазор, скажем, 40 мм. Срез 40 мм будет смотреться не очень хорошо, а стена будет слабее с небольшим срезом прямо на конце.
Итак, нам нужно сделать некоторые «расчеты».
Во-первых, если стена имеет длину, скажем, 40 кирпичей, мы могли бы открыть каждый перп на 1 мм (до 11 мм — едва заметно) и 40-миллиметровый зазор в конце исчезнет.
Но мы уже положили 40 кирпичей. Нам пришлось бы вернуться и переложить их все с немного большим (или, может быть, меньшим) размером преступника.
А что, если стена всего в 20 кирпичей в длину — кирпичей недостаточно, чтобы выровнять лишние 40 мм — преступники будут слишком большими.
Что ж, в этом случае мы бы просто удалили последний уложенный кирпич, положили половину кирпича (летучая мышь) в конце, затем измерили и положили закрытие (вырезанный кирпич) между последним подрамником и концевой битой.

Но подождите, в зависимости от общей длины стены и длины кирпича, это закрытие может быть немного больше, чем концевая летучая мышь (полкирпича).
Таким образом, в конце стены все стыки будут очень близко друг к другу по горизонтали. Это не годится — выглядит плохо и ослабляет стену.
В этом случае, а это случается часто (закон Мерфи), мы убираем еще один подрамник перед концевой битой, измеряем теперь больший зазор, делим на 2, вычитаем 3 преступника и разрезаем 2 застежки.
Wallah — теперь все работает и выглядит нормально.

Но было бы здорово, если бы мы знали все это, все варианты и размеры перпов и концевых пропилов до того, как начали укладывать 1-й ряд?
Вот почему мы называем наши калькуляторы «настоящими» — потому что именно это они и делают — с анимированными диаграммами «в масштабе» и всеми возможными доступными опциями ДО того, как вы начнете класть кирпичи.
Введите длину кирпича и толщину стыка, и вы получите масштабную диаграмму всех кирпичей в ряду с идеально подходящими размерами кромок и размерами торцов — с текущими измерениями, чтобы проверить, как вы идете, когда кладете кирпичи вдоль стены.
Вы также получаете все возможные варианты настройки размеров суставов, которые могут подходить для полных носилок (выберите один, чтобы пересчитать и заново нарисовать диаграмму).
Это все происходит вживую. Перетащите ползунки, чтобы настроить размеры фигур, длину стены и т. д., и расчеты будут мгновенными, а диаграммы мгновенно перерисовываются, поэтому они анимируются. Вы можете ВИДЕТЬ результаты вживую, когда настраиваете вещи.

Это может просто повысить вашу эффективность, уменьшить потери и повысить качество (а также избавить вас от ругательств)
Попробуйте — это может быть даже весело.

Ряд представляет собой один ряд кирпичей.

Ширина — вертикальное расстояние каждого ряда.

Связка (в данном контексте) — это горизонтальное расстояние между кирпичами в каждом ряду.

Швы кровати — это горизонтальные швы раствора, и определяют Калибр . Обычно они составляют 10 мм, но иногда их можно немного отрегулировать, чтобы целые ряды соответствовали заданной высоте.

Perp Швы представляют собой перпендикулярные растворные швы и определяют Bond . Обычно они составляют 10 мм, но иногда их можно немного отрегулировать, чтобы целые кирпичи соответствовали заданной длине.

A Подрамник представляет собой кирпич полной длины.

A Летучая мышь — это полукирпич . Полукирпичи имеют ширину кирпича и рассчитаны на 1/2 длины подложки — 1/2 стандартной ширины шва 10 мм.

Это общий стандарт, и он означает, что когда у вас есть возвратный угол, КОНЕЦ кирпича становится половинкой угла.

Также корректно будут работать простенки и перемычки с 10-миллиметровыми выступами.

Если вы немного отрегулируете размеры зазоров, чтобы они соответствовали заданной длине стены или панели, половина кирпича останется такой же, как для стандартного 10-миллиметрового шва.

Это немного изменит ширину швов на концах стен или в углах.

A Крышка представляет собой обрезанный кирпичик, предназначенный для заполнения последних зазоров, в которые носилки не подходят.

Если застежка менее чем на 40 мм длиннее, чем летучая мышь, стыки застежки на застежке и летучей мыши будут слишком близко друг к другу, поэтому добавляется дополнительная застежка для увеличения горизонтального разделения перпсов.

Калькулятор кирпича с раствором

Создано Матеушем Мухой и Кеннетом Аламбра

Отзыв от Bogna Szyk и Jack Bowater

Последнее обновление: 20 июня 2022 г.

Содержание:

• Сколько кирпичей мне нужно для кирпичной стены?
• Как пользоваться кирпичным калькулятором?
• Использование функции калькулятора кирпичного раствора
• Другие соображения
• Часто задаваемые вопросы

Если вы собираетесь начать строительные работы и хотите оптимизировать свои расходы, этот калькулятор кирпича станет вашим новым лучшим другом. Этот калькулятор кирпичной стены поможет вам подсчитайте, сколько кирпичей вам понадобится , чтобы покрыть определенную поверхность стены. Вместе с этим инструментом поставляется калькулятор кирпичного раствора, который также позволит вам заказать другие материалы, которые вам понадобятся, например, цемент и песок для вашего раствора.

Продолжайте читать, чтобы узнать, как работает калькулятор кирпича и как его можно использовать для точной оценки количества кирпичей и раствора, которое вам потребуется для вашего проекта .

Сколько кирпичей мне нужно для кирпичной стены?

Если вам интересно, сколько кирпичей вам нужно, всегда лучше вычислить , чем угадывать. Иначе, по всей вероятности, они у вас либо закончатся, либо их останется слишком много.

Первый шаг, который вы можете сделать, чтобы определить количество кирпичей, которые вы будете использовать, — это рассмотреть поверхность, которую вы хотите покрыть ими. Чтобы сделать это самостоятельно, вы должны рассчитать:

• Площадь, которую покрывает один кирпич;
• Размер растворного шва; и
• Площадь стены.

Вы можете определить, сколько кирпичей вам нужно, используя это простое уравнение:

необходимых кирпичей = (L * H) / ((l + t) * (h + t)) ,

где:

• L — Длина стены;
• H — Высота стены;
• l — Длина кирпича;
• t — Толщина растворного шва; и
• h — Высота кирпича.

Наш кирпичный калькулятор поможет вам рассчитать необходимое количество кирпича. Также есть функция подсчета потерь, что означает процент кирпичей, которые можно уничтожить или списать. В результате кирпичный калькулятор выдает вам два числа . Первый показывает, сколько кирпичей вам понадобится, чтобы построить стену определенных размеров, а второй показывает, сколько кирпичей вам нужно, учитывая неизбежные потери.

Как пользоваться кирпичным калькулятором?

Пользоваться нашим кирпичным калькулятором очень просто. Все, что вам нужно сделать, это ввести необходимые значения, и наш калькулятор кирпичной стены сразу же отобразит результаты. Вот шаги, которые вы можете выполнить:

1. Введите размеры кирпича , который вы хотите использовать.
2. Введите желаемую толщину шва .
3. Введите длину кирпичной стены и высоту или ее общая площадь .
4. Выберите тип стены , которую вы планируете построить — либо кирпичную стену с одинарным штабелем, либо штабель. Двойная стена — это то, что вам нужно, если вы планируете построить многослойную кирпичную стену с изоляцией между слоями.
5. По указанным выше размерам вы уже знаете, сколько кирпичей вам нужно. Введите процент потерь , чтобы узнать, сколько кирпичей нужно заказать.

Использование функции калькулятора кирпичного раствора

Калькулятор кирпичной стены полезный инструмент для каждого строителя , независимо от уровня его опыта. Этот инструмент позволяет легко оценить, сколько кирпичей и растворных материалов вам нужно для завершения конкретной работы. С помощью калькулятора кладочного раствора вы можете не покупать слишком много или слишком мало необходимых материалов, экономя время и деньги .

Представьте, сколько усилий вы сэкономите, если не будете платить за лишнее и не будете иметь дело с задержками и хлопотами, связанными с необходимостью повторного заказа. Есть, конечно, много разных способов оценить нужное вам число, но чем точнее оценка, тем лучше для вас.

Вот шаги, как расширить этот инструмент, чтобы стать калькулятором раствора для кирпича :

1. Ответ Да на вопрос: Хотите увидеть материалы для вашего раствора? .
2. Если вы уже рассчитали количество необходимых кирпичей, вы сразу увидите объем необходимого раствора. Введите вероятный процент потерь , чтобы узнать, сколько сухого материала вам нужно.
3. Выберите желаемое Соотношение растворной смеси . Выберите тот, который лучше всего соответствует вашим потребностям.
4. Затем вы увидите необходимое количество цемента и песка .
5. Введите размер доступного на рынке мешка с цементом , чтобы узнать, сколько мешков вам нужно купить.

Другие соображения

Если вы занимаетесь внутренней отделкой и вам нужно знать, сколько плитки вам нужно, чтобы покрыть стену или комнату, вам лучше использовать наш специальный калькулятор плитки, который работает вместе с нашим калькулятором затирки. Вы также можете оценить использование других строительных материалов; если вы хотите спланировать, сколько цемента вам нужно будет купить при переделке вашего сада, воспользуйтесь нашим калькулятором бетона.

Часто задаваемые вопросы

Сколько кирпичей на квадратный метр кирпичной стены?

Для кирпичной стены требуется примерно 5 кирпичей на квадратный фут со стандартными кирпичами 7,5 x 3,5 дюйма . Нам также нужно такое же количество кирпичей на квадратный фут со стандартным размером кирпичей 9,5 x 2,75 дюйма. Чем больше кирпичи, тем меньше кирпичей нам нужно, чтобы покрыть квадратный фут.

Как рассчитать необходимое количество кирпичей?

1. Выберите толщину раствора , которую вы хотите использовать, и добавьте его к длине вашего кирпича .
2. Добавьте толщину раствора к высоте вашего кирпича .
3. Умножьте эти суммы на , чтобы получить площадь кирпича с известковым раствором с одной стороны и снизу.
4. Разделите площадь стены на произведение, полученное на шаге 3 , чтобы найти необходимое количество кирпича.

Как построить кирпичную стену?

1. После получения необходимых материалов убедитесь, что у вас ровная поверхность для начала.

№

2. На выровненную поверхность по всей длине стены нанести раствор в форме «Toblerone» .
3. Начинайте кладку кирпичей с одного угла , нанося раствор между двумя соседними кирпичами.
4. Когда вы закончите всю длину стены, повторите второй шаг , считая верхнюю поверхность первого слоя новой выровненной поверхностью.

Сколько кирпичей мне понадобится, чтобы построить стену?

Вам понадобится примерно 38 кирпичей на фут длины для 8-футовой стены , если это стандартные кирпичи размером 7,5″ x 3,5″ или 9,5″ x 2,75″ с растворными швами толщиной ²/₅». на большую площадь и означает меньшее количество кирпичей в целом. Кроме того, вам понадобится около 0,4 кубических метра (0,54 кубических ярда) песка, чтобы смешать его с цементом, чтобы сделать смесь 1:5 для кирпичной стены.0003

Матеуш Муха и Кеннет Аламбра

Детали стены

Длина кирпича (l)

Высота кирпича (h)

Ширина кирпича (w)

Длина строительного раствора (t) 3 9000

Высота стены (H)

Площадь стены

Тип стены

Вы также можете проверить наш калькулятор бетонных колонн, если вы также планируете построить бетонных колонн в качестве каркаса для вашей стены.
