Технология Устройства Асфальтобетонного Покрытия, СНИП

Процесс укладки асфальтобетонного покрытия

СНИП устройство асфальтобетонного покрытия 3.06.03-85 вышел еще в 80-е года прошлого столетия. Но и сегодня большая часть этого документа остается актуальной.

В 2012 году выпущен новый свод правил под номером 78.13330.2012, который актуализировал упомянутый ранее документ под современные требования. Именно его мы и разберем в сегодняшней статье, чтобы узнать, что такое асфальтобетон и как его правильно нужно укладывать.

Содержание статьи

• Общая информация
• Как выполняется организация дорожных работ
  • Подготовка
• Устройство земляного полотна
  • Разработка насыпей, выемок и создание основания
  • Работы по укреплению земельного полотна
• Устройство основания и покрытия из асфальтобетона
  • Приготовление смесей
  • Как производится укладка асфальтобетона

Общая информация

СНИП асфальтобетонные покрытия заменен на сегодня сводом правил

Одно из основных требований документа, чтобы при строительстве и восстановлении дорожных покрытий помимо требований самого свода правил учитывались и межгосударственные стандарты, предъявляемые к качеству дорожного полотна.

• Помимо этого нужно принимать в расчет степень влияния проводимых работ на состояние окружающей среды. Также принимаются меры по охраны природы от загрязнения. Должен быть соблюден некий баланс, не позволяющий нанести природе излишний вред, не допускается изменение экологических и геологических условий.
• Повреждение растительного покрова почвы допускается только в непосредственном месте проведения работ.
• Все повреждения, которые все же были нанесены окружающей природе при проведении строительных и ремонтных мероприятий, должны устраняться перед сдачей объекта в эксплуатацию.

Дорога стелется, лес зеленеет

• Площадки, на которых осуществляется складирование материалов минерального происхождения на территории асфальтных заводов, у смесительных установок и различных баз, должны оборудоваться твердым основанием с возможностью водоотвода, что позволит избежать размывания материала дождями.
• Работа по укладке асфальтобетонного покрытия может начинаться только на специально подготовленном земляном полотне, которое должно быть чистым, ровным и непромерзшим.

Подготовка земляного полотна

• Каждый слой асфальта укладывается только после проведения разбивочных работ по закреплению бровок и высотных отметок.

Интересно знать! Вся разбивка осуществляется в установленном порядке и с использованием специальных геодезических инструментов.

• Укладка асфальта в холодное время года разрешается только на земляное полотно, которое было полностью подготовлено до наступления отрицательных температур. Исключением является только строительство в условиях вечной мерзлоты.

Интересно знать! Перед укладкой асфальтобетонной смеси, земляное полотно должно быть очищено от снега и льда. Во время снегопада и метелей все работы приостанавливаются.

Технология устройства асфальтобетонного покрытия также подразумевает работу в зимнее время

• Состав укладываемых смесей подбирается согласно нормативным документам, их регламентирующих.
• Используемый геотекстиль должен соответствовать классу, указанному в проекте.
• Входной контроль всех строительных материалов производится согласно своду правил 48.13330.
• По мере укладки дорожного полотна (не реже 100 метров) выполняется операционный контроль. Он подразумевает слежение за: высотными отметками по оси дороги, толщиной неуплотненного материала по оси, шириной полотна, ровностью и поперечным уклоном.

Как выполняется организация дорожных работ

Технология устройства асфальтобетонной смеси – дворовая территория

Помимо свода правил организация мероприятий по укладке асфальтобетонного покрытия должна соответствовать проекту на объект, проекту организации строительства и проекту производства работ.

• Все подготовительные мероприятия следует проводить в установленные сроки и по очередности, установленной технической документацией.
• Если дорога имеет одноуровневое пересечение с железнодорожными путями, то устройство последних выполняется в первую очередь – вот такой каламбурчик.
• При строительстве временных дорог, в случае если проект предусматривает применение ГМ (геотекстильных материалов), нужно использовать армирующие рулонные геосинтетические изделия и геоматериалы

Подготовка

Технологическая карта устройства асфальтобетонного покрытия – геодезическая разбивка

Свод правил 126. 13330 определяет объем и состав разбивочной геодезической основы.

• В первую очередь выполняется расчистка площади под будущее полотно. Если работа производится в условиях вечной мерзлоты, то зачистка от кустарника и леса может производиться на ширину дороги только в зимнее время года.

Вырубка просеки для будущей дороги

• Нарушение растительного слоя в пределах полосы отвода не допускается, ровно как и корчевание пней «в задел».
• Если выполняется строительство дороги, спроектированной по принципу эксплуатации в основе полотна из оттаивающих грунтов, то расчистка полосы может производиться в любое время года.
• Если под дорогу будет делаться насыпь не менее 150 сантиметров, то в основании допускается оставлять пни высотой до 10 сантиметров.
• Земляные работы могут начинаться только после полного удаления с площадки отходов расчистки.

Устройство асфальтобетонных покрытий – погрузка отходов расчистки

• Перед разработкой грунтовых карьеров осуществляются мероприятия по закреплению границ отведенного под это участка.
• Когда все подготовительные работы будут закончены, земли от временного отвода рекультивируются согласно проекту, и передаются пользователям.

Устройство земляного полотна

Создание земляной насыпи

Следующим этапом является создание земляного полотна, соответствующего всем нормативным требованиям.

• Процесс устройства земляного полотна прерываться не должен. Допускаются перерывы только в местах расположения различных искусственных сооружений, на участках с особыми условиями по грунту и участках сосредоточенных работ.
• Обычно земляное полотно делается с некоторым заделом, который определяется проектным бюро. Исключения могут составлять работы, проводимые на территориях сельхоз и промышленных предприятий.

Процесс создания земляного полотна

• Земляное полотно всегда должно достигать проектного уровня. Его поверхность и откосы должны быть спланированы. Обеспечивается работа водоотводных систем и укрепление откосов.
• Насыпи их пылеватых и глинистых тяжелых грунтов, высота которых превышает 3 метра, завершаются за год до укладки дорожной одежды из цементо- и асфальтобетона.

Это были общие положения, касаемые подготовки земляного полотна. Теперь перечислим производимые при этом мероприятия.

• Начинается все с разбивки. При этом выносятся в натуру и закрепляются все плюсовые точки, пикеты, главные и промежуточные точки кривых, вершины углов на поворотах. У высоких насыпей и глубоких выемок (более 3-х метров) ставятся дополнительные реперы.

Грунтовой репер

• Разбивка всех контуров выемок, насыпей, и других сооружений выполняется от знаков реперов и пикетов не реже чем через 10-20 метров на кривых участках и 50 – на прямых. Делается это непосредственно перед выполнением определенной технической операции.
• Проект устанавливает толщину снятия плодородного слоя грунта. Делается это по всей поверхности, которую займет земляное полотно. Складывается он в специально отведенных местах, либо вдоль полосы.

Дорожную насыпь подмыло дождем – система водоотведения не справилась с нагрузкой

• Перед тем как начинаются работы по устройству земляного полотна необходимо завершить все мероприятия по устройству систем перехватывающих и отводящих воду.

Схема водоотводного сооружения

• Также до начала устройства насыпей делают дренажи и прокладывают различные коммуникационные линии.
• Если в пределах полосы имеются комья и камни, диаметр которых превышает 75% от толщины насыпи, то их предварительно необходимо удалить.
• Основание выравнивается. Если грунт плотный и недренирующий, то необходимо сделать поперечный уклон – односкатный иди двускатный.
• Любые местные понижения (ямы, котлованы) засыпаются тем же недренирующим грунтом с последующим его уплотнением, чтобы в этих местах не могла скапливаться вода.

Уплотнение основания

• Уплотнять основание нужно непосредственно перед устройством вышележащего слоя. Если глубина под уплотнение превышает толщину слоя, то излишки снимаются и перемещаются на другую захватку. После уплотнения грунт возвращается на место и тоже уплотняется до требуемого состояния.
• Когда выполняется расширение уже существующей насыпи (реконструкция дороги) высотой более 1 метра, на ее откосах делаются уступы, ширина которых достигает 2-х метров. Для более низких насыпей производится рыхление существующих откосов.

Разработка насыпей, выемок и создание основания

Устройство насыпи

Этим вопросам в тексте документа посвящен огромный раздел, разбитый на множество глав, каждая и которых предусматривает работы в разных условиях, на разных типах грунта и с применением разных материалов и технологий для основания. Естественно, мы не в состоянии обозреть все это, поэтому в качестве примера возьмем лишь основные требования и пункты, чтобы процесс был хоть как-то понятен.

Итак:

• Разработка выемок и резервов начинается с пониженных мест на рельефе.
• Перед данными мероприятиями на склонах круче 1:3 или в тех местах, где вероятны оползни, предварительно необходимо установить специальные защитные устройства, которые обычно предусматриваются проектом.
• В одном слое насыпи допускается применение лишь одинаковых видов грунта. Исключение могут составить только случаи, предусмотренные проектной документацией.
• Соединение разных видов грунта выполняется по принципу выклинивания.
• Отсыпка грунта начинается с краев и движется к середине, на всю ширину земляного полотна.
• Последующая подсыпка с краев не разрешается.

Работа крупной техники

• В целях уплотнения грунта с краев полотна, если не предусматривается проводить таковое специальными средствами, можно отсыпать слой, который на 30-50 сантиметров будет превышать проектные границы насыпи.
• Лишний грунт убирается при планировке откосов, когда создание насыпи уже завершено. Использоваться он может для рекультивации земель, создания съездов и досыпки обочин.
• Грунт насыпается слоями, каждый из которых уплотняется с сохранением проектного продольного уклона. Перед тем, как слой будет уплотняться он должен быть спланирован так, чтобы образовался односкатный или двускатный уклон к бровкам полотна. Уровень уклона составляет 20-40%.
• После уплотнения плотность грунта должна соответствовать требованиям СП 34. 13330
• Обычно уплотнение грунта выполняется тяжелыми катками, но в условиях недостаточности пространства для их прохода допускается применять установки, вибрационного, ударного и виброударного принципа действия.

На фото – работа с вибрационной установкой

Интересно знать! Применение трамбующих плит на расстоянии 3 метра от искусственных сооружений, а также высоты засыпки над проходящей под ней трубой менее 2 метров, не допускается.

• Уплотняемый грунт должен быть оптимально влажным. Выбор самого рационального способа уплотнения осуществляется на месте путем пробного уплотнения.
• Если грунт не имеет оптимальной влажности, количество проходов катка по нему увеличивается. Если же влажность не достигает значений, указанных в следующей таблице, его предварительно увлажняют.

Уровень влажности грунтов разного типа

• Если уплотнять предстоит грунт, влажность которого выше установленных оптимальных значений, то его предварительно следует просушить естественным способом. Для этого его рыхлят, боронуют и прочее.
• Также в такой грунт добавляют песок, малосвязной грунт, шлаки, неактивные золы, а также применяют прослойки из геосинтетических материалов.

Нормирование неактивных добавок

• Для просушки грунта предусматривается и введение активных добавок: золы уноса, извести, гипса, цемента.
• Нужное количество данных добавок указано в следующей таблице.

Нормирование количества извести и золы уноса

• Если выполняется уплотнение просадочных и полупросадочных грунтов, то применяются методы трамбования с последующей укаткой слоев.

Работы по укреплению земельного полотна

Процесс планировки откосов насыпи

По отделочным работам в документе имеются следующие требования:

• Укрепление обочин и их планировка выполняется следом за устройством дорожной одежды. На время проведения работ ликвидируются все временные съезды.
• Канавы и кюветы укрепляются сразу, по мере устройства.
• Откосы у насыпей высотой от 6 метров и выемок такой же глубины нужно выполнять сразу, как только сооружаются их отдельные ярусы.
• Все работы по укреплению регламентированы, разработанными специально проектами. Все технологические регламенты утверждаются только в установленном порядке.
• Для укрепления могут использоваться следующие методы: посев травы, использование железобетонных блоков, сооружение монолитных конструкций, применение геоматов, георешеток и геокомпозитов.

Технологическая карта на укрепление откосов содержит полный перечень действий

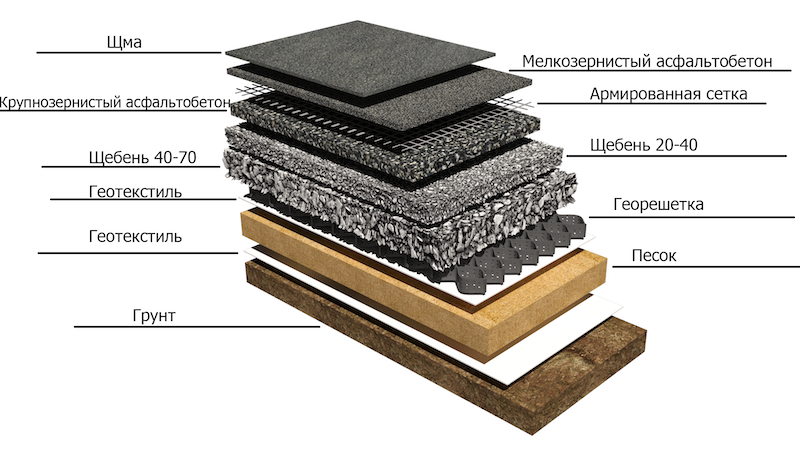

Устройство основания и покрытия из асфальтобетона

Основание под асфальтобетонное полотно может содержать дополнительные слои, предназначенные для защиты от морозов, дренажа и прочего. За описанием данных требований можете обратиться непосредственно к тексту документа, разделы 8, 9, 10 и 11. Мы же переходим к укладке дорожной одежды.

Устройство тротуаров из асфальтобетона

Приготовление смесей

Инструкция на приготовление асфальта

Асфальтобетонные смеси готовятся на соответствующих заводах, на установках непрерывного и периодического действия.

• В качестве вяжущего вещества применяется битум. После нагрева до рабочей температуры, он должен быть использован в течение 5 часов. Если технологический процесс подразумевает более длительное хранение, то температуру жидкого битума снижают до 60 градусов, а вязкого – до 80. В таком виде они хранятся до 12 часов.
• ГОСТ Р 52056 нормирует транспортировку и хранение полимерно-битумных вяжущих (ПБВ).
• Температура компонентов, из которых готовится асфальтобетонная смесь (песок, щебень, вяжущее), а также готовой смеси, указывается в следующей таблице.

Температурные показателей компонентов смеси

• Технические данные асфальтобетонной установки определяют время на перемешивание холодных и горячих смесей. Для большей точности перед работой выполняются пробные замесы.
• Готовая асфальтобетонная смесь выгружается либо в накопительный бункер, либо непосредственно в самосвал. Выгрузка производится в условиях, в которых расслоение смеси будет минимальным.
• Время нахождения смеси в бункере не должно превышать 2 часа и ограничивается минимальной температурой смеси.
• Асфальтобетонная смесь может транспортироваться только в самосвалах и асфальтовозах, которые оборудованы водонепроницаемыми пологами, которые можно быстро снять.

Асфальтовоз в виде полуприцепа

• Днища кузовов автомобилей, во избежание прилипания смеси, должны смазываться, но только веществами, не влияющими на качество асфальта.
• Продолжительность транспортировки напрямую зависит от температурных показателей смеси, указанных в таблице выше.
• ГОСТ 31015 устанавливает температурные показатели щебеночно-мастичных смесей асфальтобетона.
• Литая горячая смесь должна транспортироваться в специальных машинах, которые оборудованы термосами, внутри которых установлены устройства принудительного перемешивания.

Как производится укладка асфальтобетона

Устройство выравнивающего слоя из асфальтобетонной смеси

Видео в этой статье покажет, как происходит укладка дорожной одежды из асфальтобетона.

Мы же назовем самые важные моменты, которые должны быть учтены работниками.

• Весной и летом асфальтобетонные покрытия допускается настилать при температуре воздуха не ниже +5 градусов по Цельсию. Осенью этот показатель вырастает до +10.
• Под асфальтобетон укладывается прослойка из геосинтетических материалов. Толщина слоя асфальта на таком основании не должна быть меньше 5 сантиметров.
• Производить работу при температуре воздуха от 0 до +5 градусов допускается только при соблюдении следующих условий:

1. Толщина слоя составляет 4 сантиметра и выше;
2. В состав смеси вводятся специальные добавки, ПАВ или активированные минеральные порошки;
3. Устраивается двухслойное покрытие, причем при укладке верхнего, температура нижнего должна поддерживаться на уровне +20 градусов;

• Нижний слой покрытия делается из плотных асфальтобетонных смесей. Верхний слой укладывается при температуре не менее +5 градусов.

Устройство шва стыка в асфальтобетонном покрытии

• Максимальный срок укладки холодных асфальтобетонных смесей составляет 15 календарных дней, до начала осенних дождей – понятие размытое, наверное, поэтому мы так часто видим работу и в это время.
• Перед укладкой верхнего слоя покрытия, нижнее, за 1-6 часов до проведения работ, должно быть обработано грунтовочным слоем битумной или битумно-полимерной эмульсии, вязким битумом, разогретым до нужной температуры или жидким битумом.
• Укладка смеси производится при помощи асфальтоукладчика, который оборудован системой, задающей необходимую высоту и уклон слоя.

Устройство выравнивающего слоя из асфальтобетона – работа асфальтоукладчика

• Укладка выполняется на всю ширину либо полосами – во втором случае образуются продольные швы на покрытии.
• В тех местах, где асфальтоукладчик пройти не может, применяется ручной способ укладки смеси.
• Работающий асфальтоукладчик ориентирует настройки высоты и уклона по копирной струне либо по лазерному лучу.

Система нивелирования для асфальтоукладчика

• Копирная струна устанавливается на специальные кронштейны в стойках, которые расставляются с шагом не более 8 метров.
• Настройка автоматики асфальтоукладчика осуществляется согласно инструкции завода-изготовителя.
• Если асфальтобетонные смеси укладываются асфальтоукладчиком, то высота слоя делается на 10-15% больше проектного значения. Этот параметр при работе вручную или с помощь автогрейдера, который разрешается использовать при укладке нижнего слоя покрытия, составляет 25-30%.

Укладка автогрейдером допускается в исключительных случаях

• Если выполняется укладка холодной смеси на асфальтоукладчике с неактивными органами уплотнения (это же касается укладки вручную и автогрейдером), то толщина неуплотненного слоя должна на 60-70% превышать проектную отметку.
• Если укладка ведется смежными полосами при работе сразу нескольких асфальтоукладчиков, то вальцы катка не должна доставать до линии сопряжения 10 сантиметров.
• Катки должны идти на минимальном расстоянии следом за асфальтоукладчиками. Не допускается их резкое торможение и обратный ход.

Внимание! Катки должны постоянно двигаться. Остановка на незастывшем слое запрещена, иначе просадки будут неизбежны.

Уплотнение асфальтобетона

• Поперечные линии соединения полос должны быть строго перпендикулярны оси дороги.
• Когда рабочая смена заканчивается, край полотна вертикально обрубается по шнуру. При возобновлении процесса его нужно разогреть либо облить битумной эмульсией.
• Щебеночно-мастичные асфальтобетонные смеси уплотняются гладковальцовыми катками массой от 8 до 11 тонн – линейная нагрузка от таковых составляет 22-30 кг/см2.
• Работают катки в статическом режиме, хотя дополнительная вибрация допускается, но при условии, что не будет дробиться щебень.
• Если на покрытии обнаруживаются дефекты (раковины, участки с малым содержанием битума) их необходимо вырубить, после чего края смазываются битумом, место наполняется свежей смесью и уплотняется.

Документ, который мы сегодня рассматриваем, содержит еще описание многих технологических этапов, на которые у нас просто не остается места. Вся эта информация предназначается для профессионалов, но лишние знания никому и никогда не повредят – может, вы будете контролировать действия рабочих, которых нанимаете для укладки дороги куда-нибудь в частный сектор, или своими руками захотите сделать свой двор или отмостку к дому.

Конечно, устройство отмостки из асфальтобетона – процесс менее технологичный, чем устройство дорожного полотна, но они имеют много общего.

Устройство асфальтобетонной отмостки

Цельное дорожное полотно не является единственным видом покрытия из этого материала. Если вам необходимо заасфальтировать двор или тротуар, то можно рассмотреть вот такую плитку.

Плитка — асфальтобетонное покрытие

О том, как укладывается асфальтобетонная плитка, расскажет прикрепленное к статье видео. Мы же с вами прощаемся, надеемся, вам не было скучно!

Толщина асфальтового покрытия дорог ГОСТ

Долговечность асфальтового покрытия зависит от его толщины на эксплуатируемой дороге, площадке или возле дома, то есть прямому назначению в соответствии с нагрузками. Для этого есть специальные дорожно-строительные нормы, в которых указывается толщина всего «пирога»: песок, щебень, асфальтобетонное покрытие.

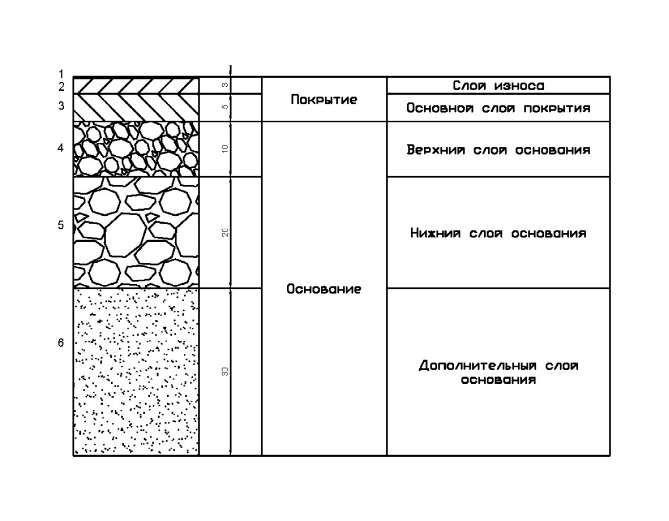

Толщина асфальтовых покрытий в зависимости от назначения

Назначение асфальтовых покрытий определяет его толщину. Так для дорог, на которые действуют постоянные нагрузки и интенсивность движения нанесение слоя асфальтобетона должно быть выполнено в несколько слоев, в отличие от придомовых участков или парковок.

Частный двор

Для частных дворов не обязательно делать устройство многослойного покрытия, потому что здесь нагрузки минимальные. Нет постоянного движения грузовиков или спецтехники. В ГОСТ четко указывается, что толщина асфальтового слоя должна составлять 4 сантиметра. Этого вполне достаточно, чтобы выдержать зимнюю эксплуатацию и не получить растрескиваний полотна. Цены на укладку асфальта в частном дворе. Но работы должны выполняться с соблюдением правил. Для этого делается выравнивание участка, на который будет укладываться асфальт, а затем устраивается песчано-щебенчатый «пирог», с толщиной каждого слоя:

• песок – до 30 см;
• щебень – 25 см;
• асфальтобетонное покрытие – 4 – 5 см.

Каждый из слоев укатывается катком для прочности основания под асфальт.

Парковки

Участки территории, предназначенные для стоянки автомобильного транспорта – парковки. При этом автотранспорт может иметь разный вес, а это предусматривает нанесение асфальтового слоя в 6 сантиметров, чтобы не только выдерживать массу стоящего автотранспорта, но и после зимней эксплуатации не пойти трещинами и не деформироваться. Цена на укладку асфальта на парковках. Данную толщину необходимо соблюдать на тех парковках, где есть постоянное движение машин, в том числе и грузовых: торговые и развлекательные центры, бизнес-центры и другие места для стояночного транспорта. Работы выполняются в соответствии с ГОСТ:

• выравнивание участка или устройство «корыта»;
• укладка песка и щебня;
• установка бортового камня;
• нанесение асфальтобетонного покрытия.

Все работы проводятся с соблюдением температурного режима и погодных условий.

Дороги

Автомагистрали и дороги местного назначения устраиваются с укладкой асфальтового слоя в зависимости от загруженности трассы. Для дорог местного назначения толщина асфальтобетонного покрытия должна составлять не менее 800 мм. Для автомагистралей с большими нагрузками только один слой (а их несколько) должен быть не менее 100 мм. При этом первый плат асфальтобетонной смеси должен быть толщиной от 4 до 8 см, а второй от 4 до 6 см. Между пластами наносится битумная эмульсия, основное назначение которой обеспечить прочную адгезию (сцепление) между асфальтовыми слоями. Соблюдение правил и норм укладки асфальта такое покрытие может эксплуатироваться несколько лет без проведения ремонтных работ. Асфальтирование дорог.

Что говорит ГОСТ

Толщина асфальтобетонных слоев и применение технологии выполнения работ регламентируется ГОСТ и СНиП, в которых указывается, что асфальтобетонное покрытие выполняется в соответствии с классом дороги и предполагаемых нагрузок.

• I класс. Для данного класса предполагаются высокие нагрузки по интенсивности движения и массе автотранспорта. Толщина слоя асфальтобетона для одного пласта должна составлять не менее 4 сантиметров при количестве пластов до 4.
• II класс. Это парковки, зоны для пешеходов, велосипедные дорожки, тротуары, площадки различного назначения. При их устройстве толщина одного слоя составляет, как минимум 2,5 см, а их количество варьируется от двух до трех.
• III класс. Покрытие данного класса применяется при устройстве покрытий в частных домовладениях и дачах, для спортивных и детских площадок, для зон отдыха. При устройстве этих объектов толщина одного слоя составляет, как минимум 1,5 см. Движение автомобильного транспорта запрещается.

При выполнении работ в соответствии с классом объекта применяются рекомендации по технологии нанесения асфальтобетонного слоя, но толщина остается неизменной

• для частных дворов – от 4 до 5 см;
• парковки не менее 6 см;
• автотрассы от 8 см.

Соблюдая толщину асфальтобетонного покрытия и технологию укладки, есть гарантия что полотно не потребует ремонта даже после 5 лет эксплуатации.

Смотрите также:

04.02.2021

Технология капитального ремонта дорог

Со времен любое дорожное полотно изнашивается и теряет свои потребительские и эксплуатационные свойства.…

Подробнее

03.02.2021

Технологии ремонта дорожного покрытия

Постоянно возрастающая интенсивность дорожного движения и агрессивные условия окружающей среды приводят…

Подробнее

02.02.2021

асфальтовая крошка вес 1 м3

Этот материал производится в результате переработки обветшавшего асфальтового покрытия. Отличительными…

Подробнее

Курс по выравниванию асфальта

, Джейсон Брэйзер, ЧП.

Асфальтовый выравнивающий слой определяется как слой асфальтобетонного покрытия различной толщины, нанесенный на существующее дорожное покрытие для компенсации неровностей до укладки поверхности или слоя износа. Как вы можете знать или не знать, секция или конструкция асфальтового покрытия состоит из нескольких разных слоев асфальта (подъемников или дорожек). Нижние слои созданы для прочности и поддержки, а верхний слой создан для гладкости и долговечности. Слой или курс, который часто упускают из виду, — это курс выравнивания (средний).

Выравнивающий слой можно укладывать на новое покрытие, существующее покрытие или фрезерованное покрытие. При укладке выравнивающего слоя важно следовать передовым методам укладки, следя за тем, чтобы дорожное покрытие было чистым, сухим и на него было нанесено правильное связующее покрытие. Толщина выравнивающего слоя будет варьироваться в зависимости от дорожного покрытия. Например, если выравнивающий слой используется для улучшения поверхностного дренажа, он может иметь толщину 1,5 дюйма на одном краю, чтобы отводить воду от здания, и толщину всего 1/2 дюйма там, где заканчивается этот конкретный проход асфальтоукладчика.

Выравнивание установлено для обеспечения дренажа от здания.

Выравнивающий слой можно также использовать при одинаковой средней толщине по всему проекту. Это может быть выполнено на проезжей части или на больших парковках, где дренаж в целом хороший, но необходимо улучшить структуру дорожного покрытия. Некоторые проезжие части могут быть отфрезерованы на глубину 1 дюйм, чтобы удалить неглубокие трещины, а затем вдоль всего проезжей части будет уложен выравнивающий слой на глубину 1,25 дюйма (1 дюйм с уплотнением). Это не только увеличило общую площадь дорожного покрытия на один дюйм, но и дало бригаде гладкую и ровную поверхность для укладки прослойки дорожного покрытия перед укладкой изнашиваемого/верхнего слоя. Если бы потребовалось увеличить гребень проезжей части, можно было бы также уложить более толстый выравнивающий слой по центральной линии.

Асфальтовая система покрытия, включающая выравнивающий слой и геотекстильную прослойку (ткань).

Другим преимуществом установки выравнивающего слоя является то, что он помогает идентифицировать нестабильные участки, которые должны быть применены к выравниваемой поверхности, в том, что она может . Последнее, что вы хотите видеть, это ремонт в финальном лифте нового покрытия парковки или проезжей части. Ремонт, требующий резки, повлияет на долговечность, скорость износа и ходовые качества.

Когда дело доходит до укладки поверхностного слоя или окончательного подъема асфальтовой конструкции, постоянство в отношении надлежащего уклона и гладкости мата является ключевым фактором для надлежащего дренажа. Курс выравнивания помогает бригаде убедиться, что нижние участки, оставшиеся от фрезерованной поверхности, или предыдущие дефекты настилаемого дорожного покрытия заполнены до того, как будет установлен последний подъемник. В некоторых проектах поверхностный слой оплачивается за квадратный ярд, а не за тонну. Таким образом, курс выравнивания гарантирует, что подрядчику платят за тонну за корректировку уклона, в то время как владелец получает надлежащую толщину на поверхности без неожиданного согласия или приказа об изменении от подрядчика, говорящего, что он установил больше тоннажа, чем ожидалось.

Существует наука о том, как создать хорошую однородную асфальтобетонную смесь для любого проекта. Как правило, поверхностная смесь и выравнивающий слой представляют собой один и тот же продукт. Таким образом, укладывая выравнивающий слой за день до укладки поверхностного слоя, производитель может провести надлежащий контроль качества и тестирование самой смеси. Таким образом, если что-то выходит за рамки допусков (например, несоответствующее содержание битумного вяжущего, слишком много пыли в смеси или отклонения в воздушных пустотах), у завода есть возможность исправить проблему (ы) и внести необходимые коррективы до начала работ. к материалу, используемому для конечной поверхности.

Надлежащая плотность играет ключевую роль в долговечности качественного асфальтового покрытия. Плотность поверхностной смеси зависит от многих переменных. Двумя наиболее важными факторами являются последовательность по глубине, а также построение на прочном фундаменте. Как упоминалось выше, выравнивающий курс помогает в обеих этих областях при правильном построении.

Строя объект, подрядчики хотят получать деньги за то, что они делают. Курс выравнивания дает им способ получить компенсацию за непредвиденные проблемы, такие как раскалывание асфальта при фрезеровании в низкой области зданием, которое не может стекать. Это также ценно для новой проблемы, которую должен решить клиент и ответственный подрядчик, а именно правил парковки ADA (Закон об американцах с ограниченными возможностями). Требования к уклону установлены на федеральном уровне для всех парковочных мест ADA, а также для пешеходных дорожек, ведущих к парковочным местам и от них. При обновлении парковки необходимо внести соответствующие коррективы, чтобы уклоны в киосках ADA соответствовали правилам. Если в проектной документации не указано, как подрядчик должен выполнить эту работу и получить компенсацию, скорее всего, будет представлен дополнительный заказ/заказ на изменение. Использование статьи оплаты курса выравнивания за тонну устраняет это. На фотографии ниже показано, как выравнивающий курс укладывается в несколько подъемов, а затем переходит к нулевой толщине с правой стороны, когда бригада находится за пределами места стоянки ADA.

C исправление уклона путем использования асфальтового выравнивающего слоя.

Проверка наклона показывает несоответствие требованиям ADA.

Конечным преимуществом выравнивающего слоя является долговечность покрытия. Дополнительный слой асфальта помогает уменьшить и предотвратить отражающее растрескивание существующего покрытия, на которое было нанесено покрытие. Из-за выравнивающего слоя имеется дополнительное дорожное покрытие, через которое трещина может пройти, а также разделение подъемников, которое может служить точкой остановки трещины или, по крайней мере, задерживать движение трещины вверх по поверхности. Если выравнивающий слой используется в сочетании с прокладочным материалом дорожного покрытия и поверхностным слоем, уложенным соответствующей толщины, есть возможность замедлить или даже остановить растрескивание в целом.

Подводя итог, можно сказать, что выравнивающий слой определяется просто как слой асфальта переменной толщины внутри конструкции дорожного покрытия, но он имеет гораздо больше применений и преимуществ. Это не только помогает упростить некоторые непредвиденные вопросы, которые могут возникнуть в результате наложения, но также информирует владельца и подрядчика о том, как эти непредвиденные вопросы будут оплачиваться. Это помогает выровнять заасфальтированную территорию, создать надлежащие уклоны ADA, помочь в дренаже и создать лучшую / более гладкую конечную поверхность. При надлежащих испытаниях завод может улучшить консистенцию смеси, увеличить конечную плотность на поверхностном слое и замедлить износ, вызванный существующими дорожными покрытиями ниже. При рассмотрении масштабов и масштабов многих проектов по укладке дорожного покрытия простое добавление экономически эффективного элемента курса выравнивания может обеспечить множество преимуществ, которые повысят ценность вашего актива асфальтового покрытия.

Назад в Ресурсный центр

Подготовка существующей поверхности для покрытия – Pavement Interactive

Верхние покрытия (структурные или неструктурные) составляют большую часть дорожного покрытия, выполняемого сегодня. Степень подготовки поверхности к укладке зависит от состояния и типа существующего дорожного покрытия. Как правило, существующее дорожное покрытие должно быть структурно прочным, ровным, чистым и способным приклеиваться к верхнему слою. Чтобы выполнить эти требования, существующее дорожное покрытие обычно ремонтируют, выравнивают (фрезерованием, предварительным выравниванием или и тем, и другим), очищают, а затем покрывают вяжущим веществом. В этом подразделе рассматриваются:

• Ремонт
• Шпаклевки
• Выравнивание (как путем грубого выравнивания, так и фрезерованием)
• Накладки HMA на покрытие PCC
• Верхние слои PCC на дорожное покрытие HMA

Ремонт

Как правило, верхние слои дорожного покрытия используются для восстановления характеристик поверхностного слоя (как HMA, так и PCC) (таких как гладкость, трение и эстетика) или добавления структурной поддержки существующему дорожному покрытию. Однако даже структурную накладку необходимо размещать на структурно прочном основании. Если существующее дорожное покрытие имеет трещины или обеспечивает неадекватную структурную поддержку, эти дефекты часто отразятся даже на самом лучшем покрытии и вызовут преждевременное разрушение дорожного покрытия в виде трещин и деформаций. Чтобы максимально увеличить срок службы верхнего слоя, вышедшие из строя участки существующих дорожных покрытий должны быть заделаны или заменены, а существующие трещины в дорожном покрытии должны быть заполнены.

В лучшем случае накладки предназначены только для добавления некоторой структурной поддержки; оставшаяся структурная поддержка должна находиться в существующем дорожном покрытии. Следовательно, небольшие участки локализованного структурного разрушения в существующем дорожном покрытии должны быть отремонтированы или заменены, чтобы обеспечить эту структурную поддержку (Рисунок 1). Часто разрушение существующего дорожного покрытия может быть вызвано неадекватной поддержкой грунтового основания или плохим дренажем грунтового основания. В этих случаях существующее покрытие над поврежденным участком должно быть удалено, а земляное полотно должно быть подготовлено так же, как и для нового покрытия.

Рисунок 1: Ремонт вышедших из строя участков дорожного покрытия перед укладкой.

Существующие методы ремонта трещин дорожного покрытия зависят от типа и серьезности трещин. Участки дорожного покрытия с сильными трещинами, особенно участки с характерным растрескиванием (например, усталостное растрескивание) или серьезные трещины в плитах, должны быть заделаны или заменены, поскольку эти повреждения часто являются симптомами более обширного разрушения конструкции дорожного покрытия или земляного полотна (TRB, 2000 ^[1] ). . Существующие трещины, не являющиеся симптомами структурного разрушения, должны быть очищены (продуты сжатым воздухом и/или подметены) и заполнены герметизирующим материалом, когда трещины чистые и сухие (TRB, 2000 9).0104 [1] ). Трещины шириной менее 10 мм (0,375 дюйма) могут быть слишком узкими для проникновения герметизирующего материала. Эти узкие щели можно расширить механическим фрезером перед герметизацией. Если на существующем дорожном покрытии имеется чрезмерное количество мелких трещин, но оно по-прежнему имеет адекватную структуру, может оказаться более экономичным применить общую битумную обработку поверхности (BST) или гидроизоляционный раствор вместо заполнения каждой отдельной трещины.

В целом, ремонт дорожного покрытия должен быть достаточно обширным, чтобы обеспечить существующее дорожное покрытие соответствующей конструкционной поддержкой. Методы управления дорожным покрытием должны предусматривать нанесение верхнего слоя до того, как существующее дорожное покрытие утратит большую часть или всю свою несущую способность.

Перед нанесением верхнего слоя на существующее дорожное покрытие необходимо нанести связующее покрытие, чтобы обеспечить надлежащее сцепление верхнего слоя с поверхностью существующего покрытия. Надлежащее нанесение связующего слоя может иметь решающее значение для долговечности дорожного покрытия.

Выравнивание

Существующее дорожное покрытие должно быть максимально гладким перед укладкой. Трудно компенсировать перепады высот или сгладить колеи путем изменения толщины наплавки. Для гибких накладок HMA имеет тенденцию к дифференциальной компактности; Эмпирическое правило заключается в том, что обычные смеси уплотняются примерно на 6 мм на 25 мм (0,25 дюйма на 1 дюйм) толщины неуплотненного материала (TRB, 2000 9). 0104 [1] ). Поэтому перед нанесением окончательного поверхностного слоя существующее дорожное покрытие обычно выравнивают одним или обоими из следующих методов:

1. Нанесение выравнивающего слоя (покрытия HMA). Первый подъем, примененный к существующему покрытию, используется для заполнения колеи и компенсации перепадов высот. Верх этого подъемника, который является относительно гладким, используется в качестве основы для слоя износа.
2. Фрезерование (дорожные покрытия HMA). Верхний слой срезается с существующего дорожного покрытия, чтобы обеспечить относительно гладкую поверхность для мощения. Фрезерование также широко используется для удаления поврежденного поверхностного слоя с существующего дорожного покрытия.
3. Алмазная шлифовка (дорожные покрытия PCC). Тонкий верхний слой можно срезать с существующего дорожного покрытия, чтобы сгладить относительно небольшие деформации поверхности перед нанесением гибкого или жесткого покрытия.

Выравнивающий слой – Покрытия HMA

Выравнивающие слои (или предварительный уровень) – это начальные подъемы, укладываемые непосредственно на существующее покрытие для заполнения впадин в покрытии (Рисунок 2). Как правило, в асфальтоукладчиках используется автоматическое управление выглаживающей плитой, которое поддерживает постоянную точку буксировки выглаживающей плиты независимо от вертикального положения тягача. Это позволяет асфальтоукладчику двигаться по неровному дорожному покрытию, обеспечивая при этом относительно плавный подъем с дополнительным HMA, компенсирующим углубления в существующем дорожном покрытии.

Рис. 2: Фотография, показывающая существующее дорожное покрытие (слева, спереди), выравнивающий слой (слева сзади) и окончательный слой покрытия (справа). В этом конкретном случае выравнивающий курс прокладывался только периодически там, где это было необходимо, на протяжении всей 8-мильной работы.

Подъемники выравнивающего слоя должны иметь такую ​​же толщину, как самая глубокая впадина, но не настолько толстую, чтобы их было трудно уплотнить. Поскольку это не окончательный слой износа, высота и уклон выравнивающего слоя иногда строго не определяются и не контролируются. Тем не менее, как подрядчики, так и инспекторы должны уделять пристальное внимание толщине выравнивающего слоя, поскольку слишком толстый выравнивающий слой может привести к значительному перерасходу HMA и, следовательно, к значительному перерасходу бюджета проекта.

Хотя выравнивающие слои могут помочь сделать дорожное покрытие более гладким, они страдают от обсуждаемого дифференциального уплотнения и, следовательно, не могут полностью решить проблему гладкости.

Фрезерование – покрытия HMA

Фрезерование (также называемое шлифовкой или холодным строганием) может использоваться для выравнивания существующего покрытия HMA перед нанесением покрытий HMA или PCC. Вместо того, чтобы заполнять углубления, как это делает выравнивающий слой, фрезерование удаляет высокие точки в существующем дорожном покрытии, чтобы получить относительно гладкую поверхность. Для покрытий HMA фрезерование может помочь устранить проблемы дифференциального уплотнения.

Фрезерные станки являются основным методом удаления старого материала поверхности дорожного покрытия HMA перед нанесением верхнего слоя (Roberts et al. , 1996 ^[2] ). Они могут быть оснащены автоматическим контролем уклона для восстановления как продольного, так и поперечного уклона и могут устранять большинство существующих искажений дорожного покрытия, таких как колеи, неровности, изношенный материал поверхности или зачистки. Основными преимуществами фрезерования являются (Roberts et al., 1996 ^[2] ):

1. Устраняет необходимость в сложных выравнивающих слоях и проблемах с количественными оценками неравномерной толщины выравнивающего слоя, используемого для заполнения существующих углублений дорожного покрытия.
2. Обеспечивает RAP для операций по переработке.
3. Позволяет эффективно удалять испорченный гибкий материал дорожного покрытия, который не подходит для удерживания в конструкции дорожного покрытия.
4. Обеспечивает поверхность с высокой устойчивостью к скольжению, пригодную для временного использования транспортными средствами до тех пор, пока не будет уложена окончательная поверхность.
5. Позволяет поддерживать или переустанавливать линии бордюров и желобов перед гибкими накладками.
6. Обеспечивает эффективную технику удаления материала вблизи надземных сооружений, чтобы сохранить зазоры для мостовых конструкций, светофоров и надземных коммуникаций.

Основными компонентами фрезерной машины являются режущий барабан для фрезерования существующего дорожного покрытия, пылесос для сбора измельченных частиц и система транспортировки измельченных частиц к самосвалу для перевозки (рис. 3, 4 и 5). В таблице 1 показаны диапазоны некоторых ключевых параметров фрезерной машины, на рисунках 6 и 7 показаны примеры двух фрезерных машин, на рисунках 8 и 9 показаны отфрезерованные покрытия, а на видео 1 показан основной процесс фрезерования.

Таблица 1: Диапазоны параметров фрезерного станка (по данным ARRA, 2001 г. ^[3] )

Спецификация	Типовой диапазон	Комментарии
Ширина реза	от 75 мм (3 дюйма) до 4,5 м (14 футов)	Барабаны бывают разной ширины. Различная ширина может быть получена за несколько проходов.
Глубина реза	до 250 мм (10 дюймов) за проход	Легче сделать несколько мелких проходов, чем один глубокий.
Производительность	от 100 до 200 т/ч для больших машин	Зависит от машины и состояния дорожного покрытия.
Размер материала после фрезерования	95% прохождения через сито 50 мм (2 дюйма)	Типовой размер.

После фрезерования дорожного покрытия получается довольно грязная и пыльная поверхность. Перед укладкой верхнего слоя поверхность следует очистить путем подметания или мытья, в противном случае грязь и пыль уменьшат сцепление между новым слоем и существующим покрытием (рис. 10 и 11). При подметании обычно требуется более одного прохода, чтобы удалить всю грязь и пыль. Если отфрезерованная поверхность вымыта, перед укладкой дорожного покрытия необходимо дать ему высохнуть.

Фрезерование также позволяет получить шероховатую поверхность с бороздками, которая увеличивает существующую площадь дорожного покрытия по сравнению с поверхностью без канавок. Увеличение площади поверхности зависит от типа, количества, состояния и расстояния между зубьями режущего барабана, но обычно находится в диапазоне от 20 до 30 процентов, что требует соответствующего увеличения липкости (на 20-30 процентов больше) по сравнению с нефрезерованная поверхность (TRB, 2000 ^[1] ).

Курс выравнивания по сравнению с фрезерованием

Во многих случаях фрезерование может быть лучшей альтернативой курсу выравнивания. Количество выравнивающего слоя трудно точно оценить, а толщина выравнивающего слоя обычно невелика, что исключает использование ядерных испытаний плотности. Таким образом, трудно достичь и измерить адекватную плотность смеси. В некоторых проектах по наложению лучше всего сочетать фрезерование и выравнивание.

Алмазная шлифовка – тротуары PCC

Хотя алмазная шлифовка обычно используется для восстановления поверхности жесткого дорожного покрытия, ее можно использовать для устранения относительно небольших деформаций поверхности существующего жесткого дорожного покрытия перед нанесением гибкого или жесткого верхнего слоя. Поскольку алмазная шлифовка делает существующую жесткую поверхность дорожного покрытия шероховатой, она также улучшает сцепление между существующим покрытием и верхним слоем. Алмазная шлифовка без наложения описана в разделе Алмазная шлифовка.

Верхние слои HMA на покрытие из PCC

Укладка верхнего слоя HMA на покрытие из PCC со швами или трещинами требует некоторых особых соображений в дополнение к обычному ремонту и выравниванию. Шовное гладкое бетонное покрытие (JPCP) укладывается в отдельные плиты, и как JPCP, так и непрерывно армированное бетонное покрытие (CRCP) имеют тенденцию растрескиваться на отдельные секции. Эти плиты/секции имеют тенденцию двигаться как отдельные блоки. Хотя накладки HMA могут выдерживать небольшие дифференциальные смещения грунтового основания без образования трещин, большие дифференциальные смещения на границе раздела плиты и трещины достаточно велики, чтобы расколоть накладку HMA (так называемое отражательное растрескивание). Существует несколько способов предотвратить (или, по крайней мере, отсрочить начало) растрескивания отражения:

• Предотвращение перемещения плит или секций путем стабилизации материала под ними . Это включает в себя сверление отверстий в неустойчивой плите или секции PCC и введение асфальтового или цементного материала для заполнения любых пустот под ними. Как правило, этот метод подходит только для отдельных случаев нестабильности. Это не работает как общая обработка дорог.
• Сделайте гибкую конструкцию достаточно прочной, чтобы она не растрескивалась . Обычно это включает в себя дополнительные зернистые базовые слои между верхним слоем HMA и существующим покрытием PCC или очень толстые слои HMA, оба из которых часто неэффективны с точки зрения затрат. Даже если используются эти типы профилактических мер, они все равно не могут гарантировать предотвращение отражающего растрескивания.
• Растрескивание/разлом и укладка основного покрытия PCC . Это включает в себя разрушение нижележащего покрытия PCC на относительно небольшие куски (порядка примерно от 0,3 м ² до 0,6 м ² (от 1 фута ² до 2 футов ² ) путем многократного сбрасывания большого груза (Рисунок 12). и 13). Затем куски укладываются за 2-3 прохода большим катком с резиновыми шинами. В результате получается дорожное покрытие, состоящее из небольших прочно закрепленных кусков (рис. 14). На видео 2 кратко показан процесс.
• Взрыхлить нижележащее жесткое покрытие . Это включает в себя превращение нижележащего покрытия PCC в щебень. Этот щебень затем используется в качестве высококачественного базового слоя для поддержки верхнего слоя HMA. Растирание обычно выполняется с помощью одного из следующих двух видов оборудования:
  • Резонансный отбойник (Рисунок 15 и Видео 3) . Это оборудование ударяет по жесткому покрытию с малой амплитудой небольшой пластиной на резонансной частоте плиты (обычно около 44 Гц), вызывая разрушение плиты (рис. 16) (Roberts et al., 19).96 ^[2] ). Обычно требуется от 14 до 18 проходов резонансного отбойного молотка, чтобы засыпать всю полосу шириной 3,6 м (12 футов) (NCAT, 2001 ^[4] ).
  • Многоголовочный отбойный молоток (MHB) (рис. 17, 18 и видео 4) . В этом оборудовании используется ряд независимо управляемых отбойных молотков с высокой амплитудой для разрушения плиты. Обычно используется от 12 до 16 молотков, каждый весом от 450 до 680 кг (от 1000 до 1500 фунтов). Молотки можно сбрасывать с разной высоты (0,3–1,5 м (1–5 футов)) для создания энергии удара в диапазоне 2700–16 300 Нм (2000–12 000 футо-фунтов). Молотки работают со скоростью 30-35 ударов в минуту. MHB могут засыпать всю полосу движения (до 4 м (13 футов)) за один проход (Antigo Construction, 2001 г. 9).0104 [5] ).

Исследование, проведенное в 38 штатах, опубликованное в 1999 г. (Ksaibati, Miley and Armaghani, 1999 ^[6] ), выявило следующее о разрушении жесткого дорожного покрытия: колейность чаще всего прослеживается на слабом земляном полотне. Это земляное полотно также является наиболее вероятной причиной первоначального разрушения жесткого покрытия. Образование щебня сопряжено с риском, когда плохо известны условия крепления земляного полотна.

Размер большинства частиц щебня составляет 25,4–76,2 мм (1–3 дюйма), хотя размер частиц вблизи краев дорожного покрытия или под существующей арматурной сталью может достигать 380 мм (15 дюймов).

Учитывая стоимость этих методов, некоторые агентства просто предпочитают жить с растрескиванием совместных отражений, а не предотвращать их. Это особенно актуально на дорогах с низкой интенсивностью движения и низкой скоростью, где плавность хода и структурная целостность могут не придаваться такого высокого приоритета, как на дорогах с высокой интенсивностью движения и высокой скоростью, таких как автомагистрали между штатами.

Верхние слои PCC на дорожном покрытии HMA (от ACPA, 2001b

^[7] )

Несвязанные верхние слои

Несвязанные верхние слои PCC из HMA и PCC не требуют серьезной подготовки поверхности, что является одной из основных причин их использования.

Склеенные верхние слои

Склеенные верхние слои PCC покрытия HMA требуют нескольких дополнительных соображений. Во-первых, успех клеевого верхнего слоя зависит от хорошего сцепления между жестким верхним слоем и лежащим под ним гибким покрытием. Для образования этой связи лежащее под ним гибкое покрытие должно иметь чистую шероховатую поверхность. Желательно, чтобы нежесткое дорожное покрытие было фрезеровано, однако, как минимум, для очистки поверхности HMA следует использовать воду или абразивоструйную очистку. Если используется водоструйная очистка, поверхность должна высохнуть на воздухе перед размещением PCC.

После того, как поверхность гибкого покрытия будет очищена, ее необходимо поддерживать в чистоте до тех пор, пока не будет уложена приклеиваемая накладка. Пыль, грязь и мусор, которые падают или сдуваются на асфальтовое покрытие, должны быть удалены. Если поверхность очищена за день до укладки, может потребоваться воздушная очистка в день укладки для удаления грязи и пыли. Если движение по отфрезерованной поверхности разрешено, перед мощением поверхность необходимо снова очистить.

Сноски    (↵ возвращается к тексту)

1. Transportation Research Board (TRB). (2000). Справочник по укладке асфальта горячей смесью 2000 . Совет по исследованиям в области транспорта, Национальный исследовательский совет. Вашингтон, округ Колумбия ↵
2. Робертс, Ф.Л., Кандхал, П.С., Браун, Э.Р., Ли, Д.Ю., и Кеннеди, Т.В. (1996). Асфальтовые материалы для горячих смесей, проектирование и изготовление смесей . Образовательный фонд Национальной ассоциации асфальтоукладчиков. Lanham, MD.↵
3. Ассоциация по переработке и регенерации асфальта (ARRA). (2001). Раздел часто задаваемых вопросов о холодном планировании веб-страницы. ↵
4. Национальный центр технологии асфальтобетона (NCAT). (2001). Асфальтовое покрытие Уровень II: Модуль 4, Подготовка поверхности . Слайд-шоу в формате PowerPoint, подготовленное для Департамента транспорта Флориды. Квалификационная программа строительного обучения, Национальный центр технологии асфальтобетона. ↵
5. Antigo Construction (2001 г.). Отбойный молоток MHB Badger ® .
