Теплый пол без стяжки – делаем водяной и электрический пол своими руками

Содержание:

  1. Варианты настильной системы
  2. Полистирольные плиты
  3. Деревянный пол
  4. Этапы укладки водяного теплого пола без стяжки
  5. Материал для укладки
  6. Составление чертежа
  7. Подготовка пола перед монтажом настильной системы
  8. Укладка основания из полистирола и монтаж труб
  9. Водяной пол на деревянной основе
  10. Сооружение электрического тёплого пола без стяжки
  11. Ошибки при монтаже тёплых полов без стяжки
  12. Видео инструкции

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

  • плит с пазами, куда размещаются нагревательные элементы;
  • гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

  • Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
  • Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

  • меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
  • конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного теплого пола без стяжки

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Смотреть видео

Как сделать водяной теплый пол 60 м2 за один день, легкая система под армоцементную стяжку 10 мм

Смотрите это видео на YouTube

 Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.

От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

Подготовка пола перед монтажом настильной системы

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

Укладка основания из полистирола и монтаж труб

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.

Пошаговый процесс сооружения водяного пола на основу из полистирола:

  1. Укладываются полистирольные плиты в соответствии с разработанной схемой. Их необходимо класть плотно к стенам. Стандартная толщина данных пластин 3 см, пазы бывают прямыми и поворотными, а шаг 150 и 300 мм. Оснащены защёлкивающимся замком, при помощи которого плиты фиксируются друг с другом, создавая единое полотно. Для наибольшей прочности сцепления, стыки можно смазать клеем.

При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.

  • Сверху утеплителя, в проёмы укладываются металлические пластины (из оцинкованной стали или алюминия), на которые согласно плану монтируются нагревательные элементы. Они оснащены рёбрами жёсткости и имеют нужный диаметр.
  • Размещаются трубы, они могут укладываться змейкой или улиткой. В тех местах, где труба делает поворот, и выходит за границы пластин, следует проложить подложку на мат, это поможет выровнять всю конструкцию. Перед их монтажом нужно сделать разметки, это облегчит процесс.
  • Подключается система и проверяется её работоспособность.
  • Далее кладётся гидроизоляционный слой из полиэтиленовой плёнки, которая скрепляется скотчем. Укладывать его следует внахлёст, это сделает гидроизоляционный слой более надёжным.
  • Затем идёт подложка, это могут быть листы ГВЛ.
  • Последним слоем устанавливается финишное покрытие, это может быть паркет, ламинат. Укладка других видов покрытий также допускается, но требуется дополнительная подготовка. К примеру, при монтаже керамической плитки требуется сухую стяжку из фанеры или гипсокартона.

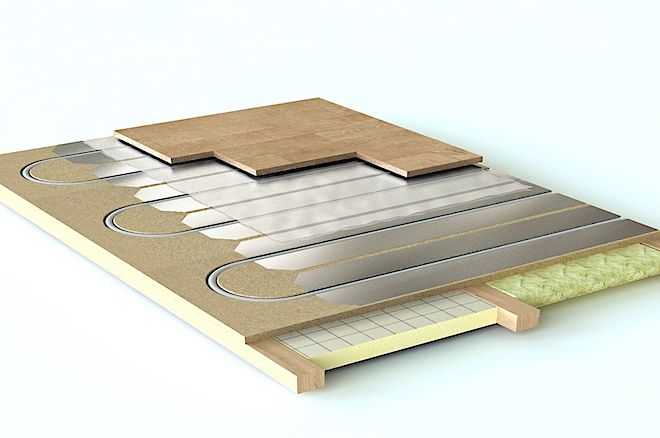

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:

  • на подготовленной основе делаются разметки мест, где будут проходить трубы;
  • расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
  • раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;
  • фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
  • монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;
  • устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;
  • проверяется работоспособность;
  • укладывается гидроизоляция — можно применять плёнку из полиэтилена;
  • монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
  • завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т. д.).
  • Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
  • собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
  • монтируются трубы;
  • подключается система, и проверяется её функционирование;
  • прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
  • последний слой — напольное покрытие.

Сооружение электрического тёплого пола без стяжки

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

  • определяется место на стене, где будет размещаться терморегулятор;
  • делаются штробы для датчика температуры;
  • подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
  • укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
  • прокладывается кабель согласно подготовленной схеме в пазы;
  • размещается температурный датчик в гофрированной трубе на полу;
  • подключается система к электропитанию, и осуществляется проверка работоспособности;
  • монтируется гидро и теплоизоляция;
  • устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

  1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
  2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
  3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
  4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Видео инструкции

Смотрите видео

Водяной теплый пол без стяжки. Универсальный фольгированный элемент. Легкая фольгированная система.

Смотрите это видео на YouTube

Видео

Монтаж водяного теплого пола без стяжки АТ

Смотрите это видео на YouTube

Электрический теплый пол без стяжки: удобно, быстро, комфортно

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Точно так же, как и системы в стяжку, маты греют за счет резистивного нагревательного кабеля. Но у них есть одно существенное отличие: кабель уже закреплен на основе в виде сетки, поэтому вам не нужно делать это самим. Кроме того, такой теплый пол кладется не на теплоизолирующую основу, а прямо на загрунтованную поверхность пола, и заливается не стяжкой, а просто слоем клеевого раствора. Благодаря этому у данных систем есть несколько важных преимуществ.

Преимущества нагревательных матов

  • Готовый комплект просто выбрать.
    Для этого вам нужно только решить, какой температуры вы хотите добиться, и рассчитать площадь укладки теплого пола.


  • Кабель не нужно закреплять на основе.
    Производители уже сделали это за вас.



  • Под теплый пол не нужна теплоизоляция.
    Он кладется прямо на загрунтованное основание.


  • Заливка стяжки также не требуется.
    Кладется в слой плиточного клея толщиной всего 3-4 мм.



  • Пол не поднимается.
    Своеобразная «ступенька» — один из недостатков нагревательных систем в стяжку. Маты лишены этого недостатка.


  • Готовы к работе через непродолжительное время.
    В отличие от стяжки, которая может сохнуть около месяца, клеевой раствор высыхает примерно за 2 недели. Поэтому и пользоваться подогревом вы можете раньше.

Теплый пол — мат Energy Mat

Когда использовать теплый пол мат

В зависимости от мощности, нагревательные маты могут укладываться под различные покрытия и служить разным целям. Как правило, это системы мощностью 150-165 Вт/кв.м, которые используются как теплый пол под плитку и керамогранит. Использование с ламинатом, линолеумом, паркетом возможно в том случае, если кабель имеет меньшую мощность (около 10 Вт/п.м), поскольку при сильном нагреве данные покрытия могут портиться.

Большинство моделей на основе матов применяются для комфортного подогрева пола в комнате, в ванной, на кухне. Для полноценной замены радиатора отопления и для обогрева самых холодных помещений, таких как балкон, больше подходит комплект в стяжку.

Монтаж нагревательного мата

Уложить данную систему электрообогрева гораздо проще, чем кабель в стяжку – и это ее главный плюс.

Монтаж нагревательных матов включает следующие этапы:

  • Подготовка места на стене для установки терморегулятора

  • Подготовка штробы в стене под датчик температуры

  • Подготовка поверхности пола для укладки мата, ее очистка

  • Установка датчика температуры в гофрированной трубке на полу

  • Грунтовка поверхности пола

  • Укладка нагревательного мата. Чтобы расположить его на полу по своему усмотрению, сетку можно резать. Но так, чтобы кабель оставался в целостности. Сетка фиксируется с помощью клеящей ленты.

  • Заливка клеевого раствора. Толщина слоя – не более 5 мм.

  • Подключение кабеля, датчика температуры, терморегулятора к электросети.

  • Укладка напольного покрытия.

После того как клеевой раствор полностью высохнет (то есть примерно через 14 дней), систему можно включать.

Подробную инструкцию по укладке теплого пола можно скачать у нас на сайте.

Теплый пол для укладки без стяжки от Energy

Компания Energy (Великобритания) предлагает три модели теплого пола для укладки без стяжки. Причем, это не только маты, но и универсальная система Energy Universal под любое напольное покрытие и любые виды монтажа.

Energy Mat – нагревательный мат повышенной по сравнению с другими схожими системами мощностью 165 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Для укладки под плитку и керамогранит. Поверхность пола прогревается до +26 — +28 °С. Только для дополнительного подогрева.

Energy Light Plus – система с оптимальной мощностью 150 Вт/кв. м (погонная мощность кабеля – 12 Вт/п.м). Прогревает пол до +26 — +28 °С. Греющий кабель усилен стекловолокном. Также для комфортного тепла под ногами, под кафельную плитку.

Energy Universal – это готовый комплект в виде кабеля, который закрепляется на монтажной ленте и может заливаться либо стяжкой, либо плиточным клеем. Отличительная особенность системы – в ее небольшой мощности (всего 10 Вт/п. м) и многофункциональности. Его можно класть не только под плитку, но и под ламинат, линолеум, ковролин, паркет и прочие покрытия, плохо проводящие тепло, а также использовать для обогрева труб или грунта в теплице.

Модель Energy Universal может применяться для основного обогрева помещения.

Все кабели Energy защищены от влаги (включая временное погружение в воду), имеют качественную изоляцию, а значит, безопасны для использования во влажных помещениях.

Гарантия на теплый пол Energy – 20 лет.

Теплые полы Часто задаваемые вопросы: Полы, стяжки, продукты и многое другое

Поделиться статьей:

Войдите/зарегистрируйтесь, чтобы сохранить статью на потом

Консультация по материалам

Консультация эксперта по выбору напольного отопления, от того, какое напольное покрытие лучше всего подходит для UFH, до того, следует ли сначала утеплять

журнал Build It

16 ноября 2018 г.

Полы с подогревом (UFH), как влажные, так и сухие, любимы домовладельцами за равномерное распределение тепла, энергоэффективность и совместимость с экологичными методами отопления.

Но хотя идея и проста, практическое применение может оказаться не таким простым. Каковы последствия для пола? Сколько времени это занимает? Могу ли я расширить систему позже?

Здесь мы отвечаем на вопросы читателей об установке UFH в новых проектах строительства или реконструкции.

В этой статье:

  1. Какой тип пола выбрать для теплого пола?
  2. Какую подложку следует использовать для полов с подогревом?
  3. Можно ли дооснастить полы с подогревом?
  4. Стоит ли выбирать электрические теплые полы?
  5. Можно ли использовать теплый пол наверху?
  6. Теплый пол в сравнении с радиаторами
  7. Возможно, я захочу расширить свою систему UFH позже. Что я должен установить на этом раннем этапе?
  8. Можно ли использовать UFH на любом типе напольного покрытия?
  9. Как выбрать тип и глубину стяжки?
  10. Сколько времени сохнет стяжка?
  11. Теплый пол без стяжки: какие есть варианты?
  12. Нужна ли изоляция под UFH?
  13. Как избежать горячих точек?

Какой тип пола выбрать для подогрева пола?

Лучшее напольное покрытие для любой системы напольного отопления – сплошное, например, керамическая плитка, сланец или каменные плиты, так как они обладают наилучшей теплопроводностью и обеспечивают наилучшую теплоотдачу. Но имейте в виду, что стяжка будет расширяться и сужаться под действием тепла.

Пол с подогревом и плитка

В стяжке это поглощается компенсационным зазором и краевой изоляцией, поэтому любую плитку, уложенную сверху, которая может расширяться не так, как стяжка, также следует укладывать с компенсационным зазором по периметру комната (чем больше комната, тем больше должен быть зазор). Этот зазор обычно можно закрыть плинтусом. Необходимо использовать эластичный клей и затирку, иначе через шесть месяцев вам снова придется браться за плитку.

Подвесные деревянные полы по своей природе более подвержены смещению, чем стяжка, но все же можно использовать плитку, покрывая балки древесно-стружечными плитами толщиной не менее 18 мм (хотя рекомендуемым размером является 22 мм) или фанерными панелями со склеенными шурупами безопасно вниз. Опять же, вам нужно будет использовать эластичный клей для плитки и затирку.

Полы с подогревом и деревянные полы

Деревянные полы также хорошо сочетаются с UFH, при условии, что их толщина не превышает 22 мм, доски имеют отношение ширины к толщине не более 4:1, имеют влажность содержанием от шести до восьми процентов, а температура пола не должна превышать 28°C.

Когда дело доходит до деревянного пола и UFH, наиболее подходящим типом является инженерная доска, которая состоит из нескольких слоев, ламинированных вместе, часто с древесными волокнами, идущими в противоположных направлениях в каждом слое, и имеет толстую поверхность из твердой древесины. Поскольку это по своей природе стабильный материал, расширение и сжатие будут минимальными.

Массивная древесина также подходит, хотя рекомендуются более узкие доски, так как они меньше расширяются и сужаются при атмосферных изменениях, чем широкие доски.

Полы с подогревом и ламинат

Тонкий ламинированный пол менее подходит, и для обеспечения стабильности потребуется подложка из ДСП или фанеры. Влагосодержание качественных ламинированных полов и инженерных плит, вероятно, будет скорректировано перед ламинированием, но всегда следует соблюдать осторожность, чтобы любой деревянный пол акклиматизировался.

Во избежание чрезмерного смещения готового пола, стяжка, деревянный настил и внутренняя конструкция (стеновая и потолочная штукатурка) должны быть сухими, что может означать, что доски должны быть оставлены без упаковки в сухом помещении на несколько недель для акклиматизации.

Полы с подогревом и ковер

Несмотря на распространенное заблуждение, на полы с подогревом вполне можно положить ковер; это просто вопрос выбора правильного сочетания ковра и подложки. Чтобы добиться наилучших результатов от вашего UFH, суммарное значение tog ковра и подложки не должно превышать 2,5.

Типичное значение tog ковра из 80 процентов шерсти/20 процентов нейлона составляет от 1,5 до 2,0, а поскольку значение tog подложки сильно различается, можно найти комбинацию, соответствующую вашим потребностям. Качественные производители будут иметь техническую информацию о своей продукции, доступную для клиентов.

Какую подложку следует использовать для полов с подогревом?

Как поставщики деревянных напольных покрытий, так и поставщики ковров обычно предпочитают использовать подложку для своей продукции, в то время как поставщики UFH хотят иметь как можно меньше подложки, чтобы свести к минимуму тепловое сопротивление.

Все хорошие поставщики UFH примут во внимание эту и всю другую соответствующую информацию при проектировании системы напольного отопления. №

Когда речь идет об электрическом напольном отоплении, можно использовать большинство материалов, и плитка снова является лучшим выбором. Следует избегать использования пробковых и резиновых напольных покрытий, за исключением неотапливаемых помещений, например, под холодильником и морозильной камерой, или любых более прохладных мест, куда домашние животные могут укрыться.

Можно ли установить пол с подогревом?

Да! Теплые полы прошли долгий путь, и существует множество доступных продуктов, которые требуют минимального вмешательства в ваш дом, поскольку они имеют небольшую высоту.

Компании разработали серию продуктов Slimline, специально предназначенных для дооснащения теплых полов. Одним из вариантов является Minitec от Uponor, предлагающий монтажную высоту 15 мм, который можно укладывать поверх существующего пола и быстро сохнуть благодаря тонкой стяжке.

«Minitec можно легко настроить так, чтобы он обходил препятствия в вашем существующем доме», — говорит Амар Дхарвар из Uponor. «Его большое преимущество в том, что он не требует серьезной регулировки дверных рам и т. д.»

UFH без стяжки – известные как сухие (не путать с электрическими системами, также называемыми сухими) – состоят из панелей с трубной вставкой в ​​изоляцию и накладкой.

Эти элементы хорошо подходят для подвесных полов, поскольку они устанавливаются на балки или на них. «Сухой UFH идеально подходит для ремонта без места для новой стяжки», — говорит Сюзанна Гарднер из Omnie.

Узнайте больше: Просмотрите системы напольного отопления в нашем каталоге продукции.

Сухие системы на водной основе быстро монтируются, и домовладельцы могут укладывать напольное покрытие по своему выбору сразу после укладки UFH. Кроме того, сухая УФГ может нагреваться быстрее, чем мокрые варианты с толстой стяжкой, так как трубы укладываются максимально близко к финишному покрытию пола.

«Теплоизлучающие пластины — лучший вариант для использования на подвесных деревянных полах», — говорит Амар. «Домовладельцы должны будут убедиться, что вся изоляция и необходимые работы по обрешетке завершены до укладки досок».

Компания Nu-Heat недавно выпустила сухой продукт LoPro Lite, дополняющий ассортимент продукции для модернизации. «Эта система была разработана для облегчения установки при сохранении низкого профиля», — говорит Эмма Браун из Nu-Heat. «Использование панелей означает, что не нужно ждать, пока будет готова стяжка».

Становится все более популярным устанавливать сочетание мокрых и сухих систем на водной основе для соответствия различным аспектам проекта. «Несмотря на то, что правильный выбор системы для новых жилых помещений во многом зависит от индивидуальных требований к строительству, как правило, мы рекомендуем использовать систему стяжки для первых этажей и теплоотводящие плиты для подвесного первого этажа», — говорит Амар.

Стоит ли выбирать электрические теплые полы?

Существует множество качественных электрических систем подогрева пола. Более того, электрический теплый пол дешевле и проще в установке, чем его водяные аналоги.

Электрический UFH состоит из петлевых кабелей, проложенных под отделкой пола, которые нагреваются при прохождении через них электроэнергии. Кабель может быть встроен в стяжку, хотя в большинстве случаев его укладывают сверху для удобства монтажа.

Несмотря на то, что эта система дешевле в установке, поскольку эта система питается от электричества, она может не дать экономии при использовании в больших постройках. Вместо этого его лучше всего размещать в одноразовых комнатах, таких как зимние сады и ванные комнаты, где вам нужно только время от времени повышать тепло.

Одно из главных преимуществ электрического УВЧ — быстрота отклика при включении, при этом практически мгновенно ощущается разница температур под ногами.

«Электрический UFH на самом деле может быть более экономичным при использовании на небольших площадях, например, в помещениях площадью менее 22 м 2 », — говорит Амар. «Существует низкая начальная стоимость установки для этого варианта. Мы рекомендуем устанавливать его в ванных комнатах, спальнях и кухнях — местах, где вы часто можете ходить босиком».

Сколько стоит установить электрические теплые полы?

Если вы устанавливаете UFH в комнате стандартной формы, то решением может стать электрический коврик. Цены на эти продукты начинаются от 16 фунтов стерлингов за м 2 кабелей, а сами маты стоят от 20 фунтов стерлингов за м 2 и выше.

Можно ли использовать пол с подогревом наверху?

Еще раз, благодаря достижениям в области напольного отопления, нет никаких причин, по которым вы не могли бы установить напольное отопление на верхних этажах.

Компании продолжают внедрять инновации, чтобы удовлетворить потребности домовладельцев, независимо от их проекта и образа жизни. Например, Torfloor RdB от Omnie предлагает акустическую изоляцию внутри панелей, что делает его популярным продуктом для семей с детьми, поскольку он может минимизировать шум и вибрацию, исходящие от верхних этажей.

«Эта панель сочетает в себе звукоизоляцию, конструкционные настилы пола и пол с подогревом, — говорит Сюзанна из Omnie. «Его не только быстро и легко установить — так же быстро, как и любой другой структурный настил пола, — но он также уменьшает накопление».

Однако, если ваше здание хорошо изолировано, может быть достаточно и экономически эффективно установить полы с подогревом на первом этаже и использовать радиаторы для комнат наверху.

Теплый пол в сравнении с радиаторами

Одной из самых популярных причин выбора UFH является то, что, как следует из названия, он скрыт под напольным покрытием. Это обеспечивает чистые линии и открытый поток по всему дому, который не прерывается радиаторами.

Таким образом, с подогревом пола вы можете наслаждаться большими стеклянными пространствами, и вам не придется беспокоиться о том, где разместить вашу мебель. Освобождение пространства на стене даст вам ощущение дополнительной комнаты.

Сказав это, современные радиаторы теперь имеют красивый дизайн, который почти напоминает произведения искусства, принося настоящий вау-фактор в ваш домашний интерьер.

Как распределять UFH и радиаторы?

Пол с подогревом отлично подходит для использования в больших помещениях, поэтому он идеально подходит для помещений с открытой планировкой. Мягкое тепло полов с подогревом также делает его хорошим выбором для ванных комнат.

Одним из потенциальных недостатков является то, что UFH требует много времени для достижения температуры, поэтому он должен быть постоянно включен в течение отопительного сезона (хотя и при низкой температуре, что приводит к хорошей эффективности и экономии затрат при использовании).

При установке радиаторов в идеале необходимо устанавливать по одному радиатору через каждые 4 м в комнате, поэтому они не подходят, например, для больших кухонных пристроек открытой планировки. Но они хорошо работают в спальнях, которые, как правило, меньше по размеру.

Независимо от того, занимаетесь ли вы самостоятельным строительством, ремонтом или расширением, выбор правильной системы отопления является важным решением. От конструктивных соображений до энергоэффективности, эксплуатационных расходов и других практических соображений — при выборе между напольным отоплением (UFH) и радиаторами нужно пройти через многое.

Вот что вам нужно знать…

Прочтите полный обзор: Радиаторы или теплые полы?

Напольное отопление по сравнению с радиаторами: энергоэффективность

UFH может быть чрезвычайно экологичным и доступным в эксплуатации, если он правильно установлен и сочетается с подходящим материалом для пола, чтобы он мог проводить тепло. Камень, керамика, инженерная древесина или виниловые полы лучше всего, но всегда консультируйтесь со своим поставщиком перед покупкой.

Влажный UFH может быть примерно на 25% эффективнее радиаторов в сочетании с современным конденсационным котлом; и до 40% эффективнее при работе от теплового насоса.

Возможно, я захочу расширить свою систему UFH позже. Что я должен установить на этом раннем этапе?

Всегда проще учесть любое запланированное расширение в исходной установке, предусмотрев будущие подводящие трубы и дополнительные порты на коллекторе (главный распределительный центр). Но некоторые производители, такие как Continental, предлагают комплекты расширения зоны и дополнительные коллекторы с болтовым креплением. Тем не менее, ключевым соображением является размещение коллектора в самом начале — вы не хотите разрывать стяжку, чтобы передать трубопровод, идущий к расширению.

Джорджия ремонтирует и расширяет свой дом в Западном Сассексе. Вы можете прочитать о ее путешествии здесь

Как отмечает Пол Ми из Robbens: «Расширение коллектора может быть легкой задачей — прокладка новых труб через существующую кухню может стать серьезной проблемой». Одним из решений, по его словам, является укладка в пол «фиктивных петель», которые можно будет подключить позже, если кто-то решит расширить систему подогрева пола.

Электрический UFH является более гибким, чем мокрый UFH, и его можно прокладывать комнату за комнатой, не беспокоясь о дополнительных коллекторах, сантехнике и т. д. Все, что ему нужно, это электроснабжение в помещении, которое необходимо отапливать.

Можно ли использовать UFH на любом типе напольного покрытия?

Полы с подогревом, как влажные, так и сухие, могут быть установлены на большинстве конструкций пола, если есть достаточно места для устройства пола, принимая во внимание двери, лестницы и т. д., и пол может выдержать вес.

Ключом к успеху является правильный выбор системы напольного отопления для данной конструкции. Например, на полах со стяжкой трубы можно просто закрепить поверх изоляции, а затем покрыть стяжкой, или на полу с балками можно использовать систему с покрытием, если она хорошо поддерживается и не имеет смещения.

Плавающие полы являются популярным выбором для проектов реконструкции, так как они имеют небольшую высоту. Одним из подходящих продуктов является теплорассеивающая пластина Nu-Heat, предназначенная для установки в базовый слой из полистирола высокой плотности, которую можно положить поверх стандартного изоляционного слоя или существующего настила, а трубы просто ввести в нее. ДСП или окончательный деревянный настил пола укладывают непосредственно поверх панелей.

Плавающие полы также могут быть установлены в новостройках, где имеется припуск 50 мм между фундаментной плитой или балочно-блочным перекрытием и дверными накладками. Требуемая изоляция составляет 77 мм плюс финишное напольное покрытие в отапливаемых помещениях или 117 мм плюс финишное напольное покрытие в неотапливаемых помещениях.

На подвесных деревянных перекрытиях можно использовать «пластинчатые» или «пленочные» системы, при которых алюминиевая нагревательная плита устанавливается поверх балки, а под настилом – проще всего это сделать снизу.

Однако, как отмечает Джеймс Гаррод из компании Continental Underfloor Heating: «Любая система со стяжкой обеспечивает более высокую производительность Вт/м2, чем система из пластин или фольги. Убедитесь, что ваш подрядчик или поставщик предоставит вам подробные расчеты тепловых потерь и проекты САПР, а также убедитесь, что продукт застрахован и подкреплен гарантией производителя».

Уильям Скотт-Малден из Ebeco говорит: «Электрический UFH можно использовать поверх любого напольного покрытия, хотя мы рекомендуем предельную мощность 135 Вт/м2 для деревянных оснований. Для бетона нет ограничений».

Как выбрать тип и глубину стяжки? №

Первое, что необходимо учитывать перед определением стяжки, — это прокладка необходимого количества труб в пол и в нужных местах для обеспечения от 40 Вт/м2 до 55 Вт/м2 тепла. Слишком много может привести к перегреву пола и вызвать перерегулирование термостата, тогда как слишком мало будет означать, что система может работать постоянно, увеличивая ваши счета за отопление.

Что касается стяжки, более толстые стяжки будут нагреваться дольше, но дольше сохранят тепло. Минимальный британский стандарт составляет 65 мм ручной смеси (песок/цемент 3:1) или 50 мм жидкой (или самовыравнивающейся) стяжки. Такая толщина будет нагреваться и остывать около часа.

Но, как говорит Джеймс: «При условии, что UFH работает правильно (позволяя системе контролировать и поддерживать температуру), единственный раз, когда вы действительно заметите разницу во времени нагрева и охлаждения, — это когда вы вернетесь из отпуска. и отопление было отключено на это время».

Плотность жидкой стяжки делает ее хорошим проводником тепла, максимизируя теплопередачу и повышая эффективность. По словам Хезер Оливер из Nu-Heat, это делает его особенно подходящим для использования с тепловыми насосами, поскольку максимизирует производительность UFH, позволяя тепловому насосу работать при более низкой температуре, оптимизируя его эффективность.

Еще одна вещь, на которую следует обратить внимание, по словам Пола Ми из Robbens Systems, заключается в том, что самовыравнивающимся стяжкам могут потребоваться дополнительные крепления для труб, чтобы добавить жесткости и предотвратить подъем труб. «Более тонкие жидкие стяжки также могут дать конечному пользователю ощущение «следов» на полу, а не равномерной температуры. Он также говорит, что иногда необходимо интегрировать дополнительные трубопроводы.

Сколько времени сохнет стяжка?

Оба типа стяжки обычно высыхают со скоростью один день на миллиметр на первых 50 мм и два дня на миллиметр после этого. Вы можете включать UFH – при низкой температуре – через 30 дней после укладки стандартной стяжки 3:1 песок/цемент. Нельзя укладывать напольное покрытие до полного высыхания стяжки, в противном случае напольное покрытие может быть испорчено в течение первых нескольких месяцев.

Хизер Оливер из Nu-heat добавляет: «Если напольное покрытие непромокаемое, следует оценить содержание влаги либо с помощью гигрометра, либо накрыв участок пола пластиковой пленкой на ночь и посмотрев, нет ли под ней конденсата. утром.»

Время высыхания будет намного меньше при использовании жидкой стяжки, которая будет готова через семь дней, не только потому, что она тоньше, но и потому, что она обладает лучшими характеристиками высыхания и может сушиться с помощью осушителей.

Теплый пол без стяжки: какие есть варианты?

Системы без стяжки известны как сухие полы с подогревом. Терминология здесь может сбить с толку, поскольку производители водяных теплых полов относятся к продуктам, для которых не требуется стяжка, как к «сухим» — не путать с электрическими системами, которые также известны как «сухие», потому что они не т носить воду.

«Встроенные сухие системы UFH лучше всего подходят для объектов с достаточно хорошей изоляцией», — говорит Рэйчел Робертс из Nu Heat. Это связано с тем, что они имеют меньшую теплоотдачу, чем варианты со стяжкой. LoPro 10 от Nu-Heat представляет собой предварительно проложенную гипсокартонную плиту, которая удерживает трубу UFH на месте, увеличивая высоту пола всего на 15 мм. «Большинство типов напольных покрытий можно укладывать сразу же, прямо поверх», — говорит Рэйчел.

Другие варианты включают Omnie’s LowBoard толщиной 15 мм или 22 мм со слоем фольги, способствующим рассеиванию тепла. Кроме того, утверждается, что 18-мм панели VarioComp обеспечивают самую высокую тепловую мощность для модифицированных специализированных систем UFH.

Панели из пенополистирола, такие как ProWarm, также доступны, но их легкий состав означает, что они не подходят для облицовки плиткой.

Узнайте больше: Просмотрите системы напольного отопления в нашем каталоге продукции.

Нужна ли изоляция под UFH? Если да, то сколько?

Всегда рекомендуется изоляция под UFH. Это гарантирует, что как можно больше тепла уходит вверх, в дом, и как можно меньше уходит вниз, в землю. Следовательно, изоляция под трубами должна быть намного больше, чем изоляция, создаваемая напольным покрытием.

Положение изоляции внутри конструкции пола также важно. После внесения изменений в Строительные нормы и правила в 2002 году все новые постройки должны иметь изоляцию под бетонной плитой. Но с UFH необходимо добавить больше изоляции над плитой, непосредственно под трубами, чтобы уменьшить массу нагреваемого материала, улучшить время отклика и уменьшить потери тепла вниз.

Количество дополнительной изоляции зависит от того, сколько изоляции находится в плите, и от допустимой высоты пола. Эмпирическое правило заключается в том, чтобы просто использовать как можно больше. Ваш поставщик UFH сможет посоветовать и предоставить любую изоляцию, которая вам нужна. Изоляция краев обеспечивает дополнительное покрытие, позволяя стяжке расширяться по мере ее нагревания, и необходимо использовать дополнительную изоляцию для наружных стен.

Как избежать горячих точек, например, когда через дверной проем проходит много труб?

Одним из решений является изоляция альтернативных труб для ограничения температуры в этой конкретной области. Британские стандарты требуют, чтобы температура поверхности пола была ниже 29°C, поэтому большинство поставщиков и подрядчиков UFH проводят расчеты потерь тепла в процессе проектирования. Вы не получите горячих точек с электрическим UFH, так как элементы уложены с равными расстояниями между центрами.

Основное изображение: Этот специалист устанавливает полы с подогревом от Robbens Systems

Фотография

/

Опубликовано

16 ноября 2018 г.

Модернизация теплых полов | Удостоенный наград LoPro®

Ремонт стал проще! Наш отмеченный наградами ассортимент LoPro® был разработан, чтобы упростить установку модернизированных полов с подогревом в существующем доме.

Установите модернизированный теплый пол прямо поверх существующего пола

Высота надстройки всего 15 мм

Доступна в виде полностью спроектированной системы или комплекта для одной комнаты

Оптимальная производительность – высокая тепловая мощность и быстрое время отклика

LoPro ® Max обеспечивает самую высокую тепловую мощность среди всех систем напольного отопления LoPro ® . Это идеальное решение, если вы хотите модернизировать полы с подогревом с дополнительным усилием, и работает как на существующих бетонных, так и на деревянных полах.

Разработан для эффективного обогрева помещений с большими потерями тепла или помещений с большими окнами и двустворчатыми дверями, LoPro ® Max предлагает системы подогрева пола:

  • Максимальная мощность обогрева
  • Простая установка и быстрое высыхание
  • Минимальная высота надстройки 22 мм

LoPro ® Max доступен в виде полностью разработанной модифицированной системы UFH и в виде комплекта OneZone ® для отдельных участков.

Узнайте больше о LoPro ® Max

LoPro ® Max использует зубчатые лотки для удержания трубы напольного отопления на месте. Они укладываются непосредственно на существующий пол.

Затем система напольного отопления покрывается LoPro ® QuickSet, высокопроводящим самовыравнивающимся составом, который входит в стандартную комплектацию. Состав высыхает примерно через восемь часов и готов к напольному покрытию через 72 часа.

LoPro ® 10 — это оригинальная низкопрофильная модернизированная система напольного отопления. Это самая низкопрофильная система в линейке, всего 15 мм, и ее можно устанавливать как на существующие бетонные, так и на деревянные полы.

Разработан для обеспечения возможности ремонта полов с подогревом, LoPro ® 10:

  • Сверхтонкий, всего 15 мм (дополнительные деки не требуются)
  • Простая установка поверх существующего пола в вашем доме
  • Хорошо подходит для домов с хорошим уровнем изоляции

LoPro ® 10 доступен только в качестве полностью разработанной системы водяного теплого пола для модернизации.

Узнайте больше о LoPro ® 10

В модифицированной системе напольного отопления LoPro ® 10 используются предварительно проложенные гипсовые плиты для удержания нагревательных труб на месте. Они укладываются непосредственно на существующий пол.

Зубчатые панели установлены по краям помещения/комнат, чтобы помочь направить трубу обратно к коллектору. После установки модифицированного UFH на эти участки наливается небольшое количество самовыравнивающейся смеси, чтобы покрыть трубу

.

LoPro ® Lite представляет собой прочную и легкую модернизированную систему напольного отопления. Он также доступен в виде простого в установке комплекта для модернизации системы подогрева пола. Полностью сухая, без использования самонивелирующейся смеси или жидкой стяжки, LoPro ® Lite:

  • Легко укладывается на существующий пол
  • Благодаря своему весу отличный вариант как для первого, так и для верхнего этажа.
  • Низкий профиль с высотой всего 15 мм

LoPro ® Lite доступен в виде полностью спроектированной модифицированной системы напольного отопления и в виде комплекта OneZone ® для отдельных зон.

Узнайте больше о LoProLite

LoPro ® Lite использует предварительно профилированные плиты EPS (пенополистирол) высокой плотности, зубчатые панели и диффузорные пластины для удержания нагревательной трубки. Плиты укладываются непосредственно поверх существующего пола – идеально подходит для укладки теплых полов в существующем доме.

Система полностью сухая, поэтому нет необходимости ждать, пока высохнет какой-либо состав.

5 вещей, которые вам нужно знать о напольном отоплении

Узнайте все, что вам нужно знать при выборе напольного отопления для вашего дома.

Скачать бесплатное руководство

Наши системы напольного отопления разрабатываются и контролируются нашими экспертами для удовлетворения конкретных потребностей вашего проекта.

Мы предлагаем пожизненную техническую поддержку по нашим системам напольного отопления, поэтому вы можете быть спокойны, зная, что мы всегда готовы помочь.

Благодаря нашей отмеченной наградами службе поддержки клиентов мы гарантируем, что вы получите лучшую систему напольного отопления для вашего проекта.

Бунгало преобразилось, установив пол с подогревом

Система UFH должна была быть не только низкопрофильной, но и подходящей для использования на старых и новых полах.

Посмотреть пример использования

Теплый пол согревает дом, в котором проживает несколько поколений

Узнайте, как LoPro ® Max помог одной семье превратить свою собственность 1950-х годов в идеальный дом.

Посмотреть пример использования

Преобразование Медоугейта Кирсти Оллсопп

Узнайте, что Кирсти Оллсопп думает о подогреве полов Nu-Heat в проекте реконструкции ее дома.
