Вибростол для тротуарной плитки своими руками: инструкция и видео

Изготовление тротуарной плитки осуществляется с применением метода вибролитья. Для этого используется специальное устройство — вибростол. В домашних условиях заменить его нечем, поэтому приходится изготавливать самостоятельно.

Как сделать самому вибростол для изготовления тротуарной плитки? Рассмотрим этот вопрос подробнее.

Содержание

• 1 Что собой представляет устройство, требования к его работе
• 2 Материалы и инструменты, которые потребуются
• 3 Как сделать чертеж
• 4 Как подобрать подходящий двигатель
• 5 Инструкция по изготовлению
• 6 Важные нюансы, предупреждение ошибок
• 7 Меры безопасности

Что собой представляет устройство, требования к его работе

Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол. Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).

На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона, что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.

Существуют разные виды приспособлений, от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.

Частота и амплитуда вибраций — характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.

Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.

Материалы и инструменты, которые потребуются

Специфика работы приспособления допускает применение только металлических элементов. Все соединения сварные или на болтах. Соответственно, для изготовления понадобится листовой металл толщиной от 3 мм ( чем больше площадь, тем толще потребуется лист).

Для станины нужен уголок или швеллер. Подвижность стола обеспечивают пружины, размер которых должен соответствовать массе стола плюс нагрузка от установленных залитых форм.

Для сборки вибрационного стола для тротуарной плитки своими руками понадобится сварочный аппарат, электродрель с набором сверл по металлу. Резка металлических деталей производится болгаркой. Понадобится измерительный инструмент, набор гаечных ключей для резьбовых соединений.

Ножки стола требуют надежного крепления к полу, иначе во время работы он будет бегать по всему помещению. Лучше всего зацементировать ножки в углубления, для чего на торцы надо приварить площадки из листового металла и углубить на 10-15 см.

Если есть возможность, следует залить в пол анкеры и прикрепить стол к ним, такой вариант позволит при необходимости отсоединить устройство и переместить его в другое место.

Как сделать чертеж

Работы по изготовлению надо начинать с создания чертежа устройства. Изготовление наугад не рекомендуется, так как переделать узел, соединенный с помощью сварки, трудно.

Надо заранее вычислить все размеры, расстояния, места установки двигателя, чтобы его расположение находилось как можно ближе к центру массы стола. Если эксцентрик располагается не на валу двигателя, а на отдельном приводе, то его помещают в центр. Создание чертежа надо начинать со станины.

Учитывается высота, тип крепления к полу, периметр обвязки станины в плане повторяет очертания рабочей поверхности. Это необходимо, так как пружины располагаются по углам и в центральных точках сторон стола.

Как подобрать подходящий двигатель

Площадь стола выбирается исходя из мощности двигателя, которая не должна быть слишком велика. Обычно достаточно бывает мощности до 1 кВт. Под такой двигатель подходит стол размерами 1500 на 800 мм.

Размеры даны примерные, так как не учитывается масса стола и частота вращения вала двигателя. В целом, заботиться надо не столько о мощности, сколько о состоянии подшипников или втулок.

На них приходится вся нагрузка, и для обеспечения долговременной работы надо выбирать мотор с надежными подшипниками. В случае необходимости, если это допускает конструкция, можно доработать двигатель, убрав втулки и заменив их на усиленные подшипники.

Если планируется установка эксцентрика прямо на вал двигателя, такая процедура намного продлит работоспособность мотора.

Инструкция по изготовлению

• Составляем подробный чертеж с указанием всех размеров.
• По данным чертежа нарезаем по длине заготовки для сборки станины. Материал — труба диаметром 65 мм, проножки — уголок 45 мм.

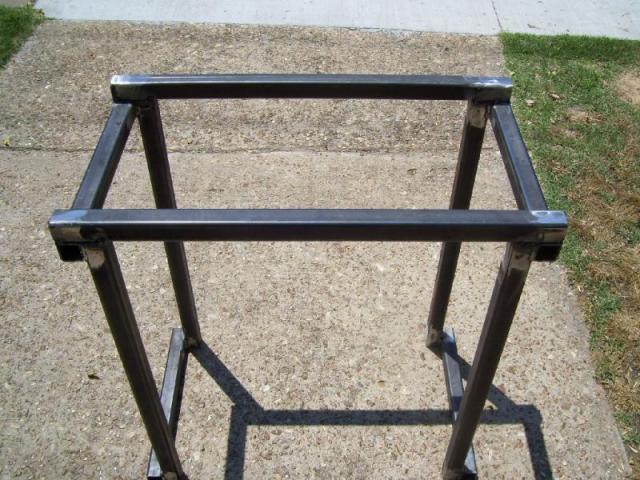

• Собираем станину. Все соединения — сварные, крепление к полу — анкерное. Контролируем положение ножек, плотность опоры на пол, наличие плоскости.
• По размерам чертежа нарезаем заготовки для сборки стола.
• Сварка прямоугольной обвязки стола. Материал — уголок 45 мм. Контролируем плоскость.
• Привариваем листовое покрытие стола.
• Нарезаем куски пружины одинаковой длины, 10 шт.
• Привариваем пружины к станине в углы, по одной в серединах коротких сторон и по две на равномерном удалении от угла по длинным сторонам.
• На столе с нижней стороны привариваем стаканы — отрезки трубы, диаметром на 2-3 мм больше, чем наружный диаметр пружин. Точки крепления стаканов точно соответствуют расположению пружин.
• Для более надежной фиксации пружин в стаканах привариваем направляющие стержни, проходящие через пружины и крепящиеся на столе снизу внутри стаканов.
• Устанавливаем стол на станину, совмещая пружины с направляющими стержнями.
• Привариваем эксцентриковый механизм в центре рабочей плоскости снизу.
• На нужном расстоянии, соответствующем длине приводного ремня, крепим электродвигатель с механизмом натяжения.
• Устанавливаем кнопочный механизм , пускатель, подключаем питание.

На этом процесс сборки самодельного вибростола для тротуарной плитки можно считать законченным, остается запустить устройство и отрегулировать амплитуду колебаний с путем изменения положения эксцентрика.

Важные нюансы, предупреждение ошибок

• По периметру рабочей поверхности стола нужен бортик, чтобы предупредить сползание формы с бетоном.
• Если в качестве направляющих стержней для пружин использовать длинные болты, можно слегка напрячь пружины, навинтив гайки с шайбами, чтобы надежнее зафиксировать стол и ограничить амплитуду вибрации.
• Вместо обычного электродвигателя можно применить вибратор типа ИВ99 или подобный, с помощью которого можно более точно регулировать колебания и получать качественный результат.

Меры безопасности

Все работы следует производить в помещении, предназначенном для таких действий. Сварочные работы, как пожароопасные, надо производить с наличием средств пожаротушения.

Резка, сверление и прочие работы с металлом выполняются с соблюдением техники безопасности. Внимание следует обратить на работу с болгаркой.

Первый запуск лучше совершать со снятым приводным ремнем, чтобы исключить последствия от неправильного подключения или крепления узлов.

Нельзя забывать о защитном заземлении, которое должно быть подключено перед пробным запуском.

В этом видео смотрите, как можно изготовить вибростол для производства тротуарной плитки своими руками:

Процесс сборки вибростола не занимает большого количества времени, обычно его монтаж завершается за один день.

Настройка режима может быть выполнена практически мгновенно, или затянуться на какое-то время, поскольку самый оптимальный вариант находится опытным путем.

Изготовленный таким образом агрегат может служить долго, и применяться как для производства тротуарной плитки, так и для других работ с бетоном, керамикой или иными составами, требующими вибрационной обработки.

особенности, изготовление, схемы, чертежи, инструкции

Изготовление тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под воздействием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. С целью изготовления бетонных изделий, предназначенных для бытового применения, можно сделать своими руками вибростол. Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.

Вибростол своими руками

Знакомимся с оборудованием – вибрационный стол

Для машинной формовки изделий из бетона, залитых в специальные формы применяется вибрационное оборудование – вибростол формовочный универсальный. Своими руками изготовить агрегат возможно, главное, понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещены залитые формы.

Плита совершает до трех тысяч колебаний за одну минуту, что позволяет:

• повысить плотность бетонного массива;
• увеличить прочностные характеристики;
• избавиться от воздушных включений.

В результате вибрационного воздействия уплотняется бетонная структура, что положительно влияет на качество, а также ресурс эксплуатации тротуарной плитки и других видов продукции.

Какая необходимость в самодельном агрегате?

Устройство довольно лёгкое, поэтому собранную самоделку можно перевозить с места на место, хранить в гараже и так далее.
Профессиональные бригады строителей приезжают на объекты с собственным инвентарём. Однако в условиях кризиса люди всё чаще решают возводить дома, хозяйственные постройки, бани и прочие объекты своими руками. Самостоятельное изготовление инструмента для этого вдвойне актуальнее, если намечаются долгие работы. Экономия будет значительная.

Без вибрирующего агрегата не обойтись, если вы планируете мостить площадку тротуарной плиткой. Но ради того, чтобы сделать полтора-два десятка плиток, вибростол мастерить не стоит, он не окупится.

Другие возможные применения устройства:

• Создание блоков из пенобетона.
• Трамбовка цемента.
• Изготовление памятников, подоконников и еврозаборов.

• Трамбовка асфальтобетонных смесей.
• Проведение различных тестов.

Для чего предназначен вибростол

Малогабаритная вибрационная площадка, изготовленная в бытовых условиях, предназначена для решения широкого круга задач:

• изготовления мелкосерийных изделий для бытового использования;
• производства блоков из вспененного бетона;
• трамбования цементных изделий и продукции из асфальтобетона;

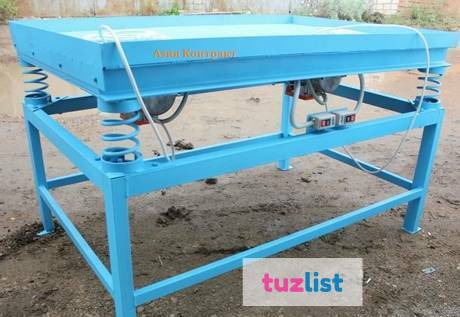

  Вибростол для тротуарной плитки

• уплотнения форм с тротуарной плиткой;
• вибротрамбования бетонных ограждений и памятников.

Производительность устройства определяется площадью рабочей плиты, а также интенсивностью колебаний.

Применение вибромоторов

Основой любой виброустановки служит вибрационный двигатель. Виброустановка может пригодиться не только для изготовления бетонных конструкций, но для просеивания сыпучих строительных материалов, зерна и так далее. В зависимости от того, зачем нужна вибрация, выбираются основные параметры, по которым довольно несложно сделать вибродвигатель своими руками.

При этом нужно различать два типа вибраторов — для уплотнения бетона и для изготовления бетонных формовых изделий, на вибростол. Независимо от целей применения устройства, при постоянной эксплуатации будет выгоднее купить готовый вибратор, изготовленный в промышленных условиях. Если же говорить о штучном производстве или постройке одного единственного дома, то самодельное устройство будет самым недорогим вариантом.

Вибростол – особенности конструкции

Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов:

• стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки;
• рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм;
• вибрационного двигателя. Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания;
• подвижного узла крепления. Он обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в стаканах;
• пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.

Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики.

Из чего состоит устройство вибростола

Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции:

• амплитуда колебательного движения;
• частота вращения вала вибромотора.

Для обеспечения оптимальных характеристик необходимо:

• правильно подобрать конструкцию эксцентрика;
• выбрать место крепления вибрационного привода;
• укомплектовать площадку электродвигателем расчетной мощности.

Подбор оптимальных режимов производится экспериментальным путем.

Как функционирует самодельный вибростол

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто:

1. Производится жесткая фиксация рамы к напольной основе.
2. Подсоединяется к пусковому устройству кабель питания.
3. Проверяется функционирование оборудования на холостом ходу.
4. Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
5. Подается электропитание путем нажатия на кнопку «Пуск».

   Схема вибростола и просеивателя песка

6. Происходит виброуплотнение бетонного раствора.
7. Отключается электропитание нажатием на кнопку «Стоп».
8. Снимаются уплотненные формы с продукцией.
9. Осуществляется следующий цикл трамбования.

Самодельный вибростол из стиральной машины и промышленное оборудование функционируют по одинаковому алгоритму.

А надо ли заморачиваться?

Каким вибростолом пользуетесь Вы?

СамодельнымПокупным

Если процесс изготовления показался вам слишком сложным, давайте коснёмся вопроса производительности и окупаемости. Обычный вибростол позволяет делать до 60 квадратных метров плитки в день. Это достаточно не только для строительства приусадебной парковки, но и для производства тротуарной плитки на продажу.

Если не протрясать бетон, плитка выйдет хрупкая, на продажу такие изделия не годятся. Если покупать собранное устройство, это обойдётся дорого, и окупаемость будет ниже.

Готовимся сделать вибростол своими руками – материалы и инструменты

Подготовьте все необходимое, чтобы изготовить вибростол своими руками. Чертежи позволяют определить перечень материалов для его сооружения.

Необходимо подготовить:

• металлический лист толщиной 8 мм, предназначенный для изготовления столешницы;
• четыре пружины, имеющие равную жесткость для изготовления подвижных опор;
• стальную трубу, предназначенную для изготовления стаканов;
• металлический прокат (швеллер, уголок, труба) для сварки элементов несущей рамы;
• подпятники в количестве четырех штук для крепления опор рамы к основанию пола;
• крепежные элементы для фиксации вибромотора и всей конструкции к основанию;
• двигатель мощностью до 1 кВт, который может питаться от бытовой электрической сети;
• аппарат для электрической сварки;

  Чертеж вибростола с подробным описанием

• болгарку, укомплектованную диском по металлу;
• электродрель;
• корпус для пульта управления и кнопки для его комплектации.

Установка частотного регулятора позволит менять интенсивность формования при изготовлении продукции из различных стройматериалов.

Классический вариант: этапы изготовления

Делать агрегат на глаз нельзя: это небезопасно и неэффективно. В интернете найдите чертеж вибростола подходящих габаритов. Отталкивайтесь от чертежа, учитывая особенности своих материалов и инструментов.

1. Сделайте основание из уголка, хорошо подходит и швеллер. Габариты устанавливаются в зависимости от нужд строителя, стандартным размером считают 70х70 см. Площадь вибрирующей столешницы должна соответствовать возможностям мотора. Крепить можно болтами или сваркой.
2. Собирайте опору. Трубы послужат ножками стола, приварите их к основанию. Чтобы повысить устойчивость конструкции, винтами прикрутите к ножкам железные пластины. Затем их можно зафиксировать в бетоне при помощи анкеров, если предполагается стационарное использование агрегата. В случае с переносным столом устойчивость зависит от жёсткости пола и материала, из которого он сделан. Высота рабочей поверхности подбирается так, чтобы мастеру было удобно работать. Электромотор устанавливается на площадке на расстоянии 15-20 см от рабочей поверхности.
3. Приварите стальные пружины по углам конструкции так, чтобы они поддерживали рабочую поверхность. К пружинам приварите закрепляющиеся на 8 мм металлическом листе пластины. Если делать основание тоньше 8 мм, велик риск, что столешница прогнётся под тяжестью форм с бетоном.
4. Электромотор прикрепите к угольнику, приваренному на пружинах поперёк конструкции. Из металлической шайбы, закреплённой на валу мотора, сделайте эксцентрик. Именно он обеспечит вибрацию с нужной амплитудой. На боку эксцентрика сделайте отверстие с резьбой-восьмёркой. Вкручивая в это отверстие болт, можно регулировать амплитуду колебаний устройства. Болт в нужном положении фиксируйте контрольной гайкой.

Мнение эксперта Куликов Владимир Сергеевич

Вибрировать должен стол, а не мотор. Электродвигатель нужно намертво закрепить на подставке, иначе от ряски он быстро придёт в негодность, а эффективность вибростола снизится. Чтобы изделие служило дольше, а работа с ним была безопаснее, усильте конструкцию. Приварите по бокам крест-накрест швеллеры, убедитесь, что пружины установлены максимально жёстко.

Вариант для расформовки

Извлечение готовой плитки может представлять некоторую проблему. Чтобы ускорить процесс, в торце рабочей поверхности вырежьте прямоугольное отверстие под размер будущих плиток. Сверху на него ставится форма, включается мотор, из-за вибрации плитка выпадает из опалубки. Под отверстием постелите упругий материал, чтобы изделие не разбилось. Чтобы получалось работать с таким аппаратом, на ёмкостях с бетоном должны быть ручки, которыми можно опереть ёмкости о края стола.

Конструируем самодельный вибростол своими руками – простые решения

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно. Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

• оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
• расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
• нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.

Достоинством упрощенной конструкции является возможность сборки за ограниченное время без дополнительных денежных затрат с использованием имеющегося оборудования и материалов.

Схема простого вибростола своими руками
Простейшие варианты:

• на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
• с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Возможны также другие варианты, предусматривающие использование старой стиральной машины, а также бывших в употреблении электрических двигателей от бытовых устройств.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

• использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
• самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

• оптимальные размеры столешницы составляют 50х100 см;
• расстояние от пола до рабочей поверхности не должно превышать 80 см.

Как самостоятельно сделать вибростол
При разработке чертежа важно учитывать следующие требования:

• двигатель не должен касаться основания или элементов металлоконструкции;
• поверхность рабочего стола располагается горизонтально;
• ноги рамы должны иметь равную длину для обеспечения устойчивости;
• ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Устройство и принцип работы

Классический вибрационный стол — это плоская плита, установленная на металлическом основании с помощью подвижного соединения. К ней подключён электрический двигатель с эксцентриком, который и заставляет конструкцию дрожать. Чтобы будущие бетонные плитки получались ровными и качественными, столешница изготавливается идеально гладкой.

Мнение эксперта

Куликов Владимир Сергеевич

При сборке выбирайте материалы с высокой устойчивостью к динамической и статической нагрузке, а также к вибрации.

Агрегат намертво крепят на полу, чтобы из-за вибрации он не смещался в сторону. Бетонную массу наливают в ёмкости и ставят их на поверхность устройства. После включения электромотора конструкция начинает сильно вибрировать. Колебания приводят к тому, что бетон уплотняется, из него уходят пузырьки воздуха. Тротуарная плитка получается монолитной и не ослабленной пустотами.

Спустя несколько часов мотор останавливают, а ёмкости с бетоном снимаются. В течение 24 часов проходит сушка в естественных условиях, потом готовые изделия вынимают их форм. Для этого применяют распалубочный инструмент.

Чтобы бетон не «кипел» в форме на столе, вибрация должна быть с минимальной амплитудой. В противном случае эффект будет обратным: масса насытится воздухом и станет ячеистой. Плитки можно будет выкидывать.

Подбираем двигатель для вибростола

В качестве источника колебаний можно использовать различные двигатели:

• бывший в употреблении или новый мотор мощностью до 1000 Вт. Он способен передавать вибрацию столешнице с габаритами 0,8х1,5 м. На приводном валу электродвигателя необходимо закрепить два эксцентрика, угловое положение которых можно изменять. Это позволит регулировать амплитуду и силу колебаний;
• вибродвигатель промышленного изготовления. Он должен крепиться к поверхности рабочего стола. Стандартный вибромотор оснащен эксцентриками, установленными с противоположных сторон вала. Регулируя взаимное положение дисбалансов, можно изменять уровень вибрационного воздействия.

В самодельном варианте вибропривода подшипники вала двигателя под воздействием знакопеременных колебаний подвергаются повышенным нагрузкам. Указанного недостатка лишен покупной вибратор, имеющий увеличенный ресурс эксплуатации.

Двигатель для самодельного вибростола
Можно также закрепить к нижней плоскости стола вал на подшипниковых опорах, который имеет смещенный центр тяжести. С помощью ременной передачи конструкцию можно соединить со шкивом мотора. Уровень и направление вибрации в данном варианте регулируется положением эксцентрично закрепленного груза.

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

1. Разметьте металл согласно чертежу, и прирежьте заготовки.
2. Сварите из стального профиля основу площадки с заданными размерами.
3. Приварите подпятники для крепления рамы к опорным стойкам.
4. Соедините ноги рамы с прямоугольной основой.
5. Установите ребра жесткости и элементы верхнего пояса.
6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
7. Окончательно проварите сваркой все участки соединения.
8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
11. Приварите к нижней плоскости столешницы подстаканники для пружин.
12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
13. Зафиксируйте вибрационный двигатель под столешницей.
14. Установите пружины и соберите раму с площадкой.

    Монтаж электродвигателя на вибростол

15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
16. Подсоедините кабель питания, и запустите устройство.
17. Установите на столешнице груз, имитирующий залитую форму.
18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Важно надежно сварить детали рамы, воспринимающие вибрационные нагрузки.

как сделать вибростол по чертежам самостоятельно? Размер стола самодельный

1. Инструменты и материалы
2. Пошаговая инструкция
   • Нарезка
   • Соединительные элементы
   • Сварочный канал
   • Пружинное крепление
3. Отделка

Для изготовления тротуарной плитки очень удобно использовать вибростол. Этот агрегат можно сделать самостоятельно и сделать в домашних условиях. Это помогает снизить затраты на создание не только блоков для дорожек, но и других отделочных элементов. При изготовлении вибролитейного стола своими руками можно использовать недорогие подручные средства.

Инструменты и материалы

Прежде чем приступить к созданию вибростола для изготовления бетона и других изделий, стоит заранее подумать, какие материалы для этого использовать и какие инструменты могут понадобиться.

• Металл — Это основной материал для стола, предназначенного для вибролитья. Лучше всего подходит листовой вариант толщиной от 0,3 см. Желательно учитывать, что чем больше площадь столешницы, тем большей толщине следует отдать предпочтение.

• Углы или каналы для кровати. Важно помнить, что для стола все основные элементы должны быть металлическими, так как этого требует специфика его работы.

• Металлические пружины, обеспечивающие подвижность вибростола. Размеры этих элементов необходимо подобрать так, чтобы они соответствовали массе готового устройства и нагрузке от отливок изложниц.

• Сварочный аппарат понадобится для соединения всех металлических деталей.

• Электрическая дрель и набор сверл предназначены для просверливания отверстий необходимого диаметра по металлу.

• Болгарка с диском для резки металлических изделий и шлифовальным диском.

• Рулетка или линейка позволит быстро и точно произвести все необходимые замеры.

• Гаечные ключи для болтового соединения.

• Болты для крепления электродвигателя к столу.

• Грунтовка, краска-эмаль или другое антикоррозийное средство для предотвращения ржавчины.

• Маркер для отметок.

• Есть несколько вариантов крепления к полу. Во-первых, с помощью цементного раствора и специальных углублений. В этом случае к торцам приваривают листы металла, а затем углубляют на 100 мм. Во-вторых, с помощью анкеров, которые залиты в пол. Именно к ним крепится стол. Этот вариант удобен тем, что при желании можно легко отключить блок и переместить его в нужное место. Третий способ – крепление к шинам, подразумевающее их установку друг на друга. Чтобы такая конструкция из покрышек была прочнее, можно соединить их внутри болтами. Более того, даже мотор можно установить в шину, если расположить ее снизу рабочей поверхности на швеллерах.

• Вибрационный двигатель чаще всего выбирается для бытового использования с малой мощностью. Самым простым вариантом будет двигатель стиральной машины мощностью 220 Вт. Вполне достаточно для обеспечения нормальной работы стола размерами 70 на 70 сантиметров.

  Для более крупных установок размерами 180 х 80 сантиметров и для производства большого количества изделий необходимо искать другие двигатели, например, с более высокой частотой вибрации ИВ-9тип 9Е. Такой электродвигатель необходимо подключить к выделенной линии с помощью провода специального сечения. Как правило, потребляемая мощность будет составлять 500 Вт. Также можно использовать однофазные модели, отличающиеся мощностью, номинальным напряжением, сроком службы.

При желании можно создать вибропривод из обычной электродрели. Берется в качестве источника вибрационных волн и крепится к отрезку арматуры, закрепленному в тисках.

• Кисть для рисования.

• Наждачная бумага для зачистки перед покраской.

• Пружины или подвески.

• Трубка металлическая для стаканов для пружин.

Пошаговая инструкция

Перед тем, как сделать вибростол для производства тротуарной плитки своими руками, следует разобраться, как он устроен и каков его принцип работы. Основная поверхность, являющаяся рабочей, крепится к основанию с помощью специальных пружин. Это в том случае, если стол изготовлен с горизонтальной вибрацией. В версии с вертикальными пружинами подвески заменены.

При включении электродвигателя подходящей мощности с эксцентриком на валу столешница начинает вибрировать. Необходимая частота движений достигается за счет смещения центра тяжести. Чтобы было удобнее работать со столом, стоит учитывать высоту ножек, на которые ставится основа.

Первое, с чего нужно начать перед изготовлением стола, это составить полный чертеж, учитывающий все нюансы. Важно, чтобы на схеме были указаны размеры каждой детали. Если делать устройство будет новичок, то лучше выбрать простой вариант вибростола, который прост в сборке и обслуживании. Более сложная конструкция предназначена для людей с опытом. Как правило, он оснащен дополнительными функциями.

Прежде чем приступить к вырезанию, стоит еще раз все измерить, чтобы все элементы точно встали на свои места. Рисовать обычно начинают с кровати. Важно учитывать высоту, способ крепления к полу, размер рабочей поверхности. Нужно понимать, что пружины будут располагаться по углам, а также в основных точках вибрационного устройства.

Заранее продумайте, где будет располагаться двигатель. Желательно, чтобы он находился как можно ближе к центру масс вибростола. При этом эксцентрик должен располагаться либо на валу электродвигателя, либо на приводе сразу по центру. Также сразу учитывается количество форм для брусчатки. Получить готовую плитку в домашних условиях можно просто вручную или с помощью формовочного варианта насадки.

Нарезка

В чертеж необходимо ввести оптимальный размер каждого из элементов, по которому и будет производиться резка. Требуемый объем производства определяет размер вибростола. Площадь его поверхности будет зависеть от количества одновременно изготавливаемых элементов.

Высота кровати должна определяться ростом человека, который будет за ней работать. Здесь важно, чтобы было удобно. Обычно 9За средний рост принимают 0-95 сантиметров. Для заготовок целесообразно использовать трубу диаметром 6,5 см и выступы в виде уголков 4,5 см.

Следующий момент – вырезка самой столешницы. Лучше сделать из листа металла, но можно и из листа фанеры толщиной от 1,4 сантиметра. Далее следует подготовить пружины в количестве 10 штук. Важно, чтобы все они были одинаковой длины.

Также следует подготовить очки. В качестве них можно использовать отрезки труб, у которых диаметр будет на пару миллиметров больше, чем обхват пружины.

Соединительные элементы

Крепление элементов вибростола осуществляется с помощью сварочного оборудования. Болты использовать не следует, так как они со временем ослабевают под воздействием вибрационных волн, снижая жесткость несущей конструкции. Этот тип соединения подходит только в том случае, если конструкция разборная. Конечно, в этом случае придется постоянно следить и при необходимости подтягивать места крепления.

В этом случае важно контролировать себя, в каком положении находятся ножки стола. Также стоит следить за плотностью опоры на столе и наличием плоскости. Когда станина готова, по периметру приваривается прямоугольная обвязка. Лучше всего для этого подходит угол, при этом нужно управлять самолетом.

Далее необходимо прикрепить привариванием пружины к углам станины, посередине коротких сторон (по одной) и на равном расстоянии от угла по длинным сторонам (две). С нижней стороны стаканы следует закрепить так, чтобы они соответствовали расположению всех пружин. После этого приваривается столешница вибростола.

Сварочный швеллер

Самодельный вибростол должен быть оборудован электродвигателем. Важно, чтобы крепление двигателя было жестким. Для этого снизу столешницы приварить 4 уголка… Крепление делается очень прочным и ровно посередине плиты. При плохом соединении вибродвигатель будет подвергаться чрезмерным вибрациям и быстро выйдет из строя.

На данном этапе работ следует обратить внимание на эксцентриситет двигателя, а точнее на его нарушение. Это можно сделать, просверлив отверстие в валу двигателя и нарезав восьмерку. Теперь нужно взять соответствующий болт, а затем вкрутить его в вал двигателя. В этом случае, чем больше длина болта, тем лучше будет вибрация стола для зачистки пластин. Эта процедура необходима, так как двигатель не может просто создать нужную вибрацию.

Крепление пружины

Для того, чтобы пружины были прочно закреплены и не передавали вибрации станине, их необходимо дополнительно закрепить тягами. Такие направляющие должны проходить сквозь них и соединяться с нижней частью стаканов сваркой. Можно дополнительно подложить под обе стороны пружины слой толстой резины. Это дополнительно снизит вибрацию.

Длинные болты могут быть выполнены в качестве направляющих. Таким образом, пружины получат более сильное натяжение, так как на них накручиваются гайки и шайбы. Получается, что у стол лучше закреплен и амплитуда вибрации ограничена.

Отделка

Когда вибростол полностью собран, остается только установить электродвигатель и убедиться, что вся проводка правильно подключена. Для автоматической регулировки оборотов двигателя и, соответственно, частоты вибрации стоит дополнительно установить потенциометр. Чем выше ток, подаваемый на двигатель, тем сильнее будет вибрация. Очень удобно, когда стол делают мобильным, поэтому основная часть электрики монтируется на основании, а к самой кровати подводится только удлинитель. Не забывайте об обязательном заземлении.

Завершающим этапом изготовления вибростола является покраска. Начать нужно с предварительной очистки металлических поверхностей. Для этого лучше всего подойдет шлифовальная машина, а затем наждачная бумага. Особое внимание следует уделить сварным швам, так как они наиболее подвержены коррозии.

Окраску лучше производить специальными красками, например, грунт-эмалью. Важно, что он рекомендован для изделий из металла и защищает от ржавчины. В этом вопросе не стоит экономить, а желательно отдавать предпочтение качественной продукции известных фирм. Стоит отметить, что хорошие краски есть как у зарубежных, так и у отечественных производителей.

При покраске после нанесения первого слоя необходимо дать ему полностью высохнуть. Только после этого наносится второй слой краски. При желании можно применить и третий, чтобы вибростол был максимально защищен.

Столы для производства плитки могут быть дополнены различными приспособлениями. Например, они часто оснащены устройством для просеивания песка. В этом случае изготавливается крышка электропривода из кожуха, в качестве которого служит листовой материал.

Внизу размещается воронка из плотной ткани или оцинкованного металла. Что касается самой виброплощадки, то она заменена сеткой.

Как сделать вибростол для тротуарной плитки своими руками смотрите в видео ниже.

Комментарий успешно отправлен.

Вибростол, Производитель вибростолов

Вибростол

We, Star Trace Pvt. Ltd., расположенная в Ченнаи, Тамилнаду, Индия, приобрела более двадцати пяти лет опыта работы с вибрационным оборудованием и является беспрецедентным лидером с сильным присутствием в продажах. Хотя мы не являемся производителями только уплотняющих столов, он был особенным; так как это один из пиков продаж техники. Как производители, поставщики и экспортеры вибрационных столов или уплотняющих столов, конструкции которых подходят для различных целей, изготавливаются на заказ. Вибрационные / уплотняющие столы от мала до велика изготовлены безупречно, что позволяет нам стабильно работать не только в Ченнаи и Тамилнаду (Индия), но и во всем мире.

Вам нужен вибростол или уплотняющий стол для упаковки, предварительного литья или тестирования оборудования? все стандартные вибрационные уплотняющие столы легко доступны, а изготовление вибрационных столов по индивидуальному заказу может занять от одной до трех недель. Какими бы ни были требования, вы можете быть уверены в повышении производительности и эффективности сотрудничества с нами.

Сообщите нам свои требования к покупке или позвоните по телефону +919940083567 / +919380521567 / +919381931456

ВИБРАЦИОННЫЙ СТОЛ ИЛИ УПЛОТНИТЕЛЬ ПРИНЦИП

Неуравновешенный вибромотор, расположенный внизу стола, заставляет стол колебаться. Путем регулировки неуравновешенного двигателя; в состоянии покоя колебание может быть увеличено или уменьшено по требованию заказчика. С другой стороны, если используется электрическое управление с преобразователем частоты, возможно изменение частоты вибрации даже во время работы вибростола. Все параметры, влияющие на вибрацию, регулируются в соответствии с нормами для повышения производительности.

Весь вибростол работает по простому принципу, но собрать все вместе и произвести продукт для продажи с максимальными потребностями в компетентности, опыте и навыках, которые можно ожидать от ведущих производителей, поставщиков и экспортеров, Star Trace Chennai, (Индия). Мы ценим ваши отношения и готовы удовлетворить ваши потребности, предоставив изготовленные по индивидуальному заказу вибрационные столы, которые повышают производительность и напрямую экономят деньги и время на операционном фронте.

ХАРАКТЕРИСТИКИ ВИБРОСТОЛОВ

Отличительные особенности трамбовочного стола или вибростола

• Удобное управление
• Вместимость до 200 фунтов
• Уменьшение энергопотребления
• Очень редко техническое обслуживание или его отсутствие
• Бесшумный ход
• Однородная вибрация на всем протяжении
• Вибрация ощущается только на верхней части стола
• Двигатели хорошего качества, устойчивые к износу и таре
• Идеальная сборка всех деталей для бесперебойной работы

ПРИМЕНЕНИЕ ВИБРОСТОЛОВ

Вибростол находит применение в самых разных отраслях промышленности. Давайте обсудим различные области применения вибростола

• Обработка камня и кирпича
• Литье из бетона
• Проверка приборов на соответствие стандартам
• Сборные строительные и декоративные изделия
• Древесина/древесно-стружечная промышленность
• Пищевая промышленность
• Литейный цех
• Сталь
• Производители и поставщики обработки пластмасс / литья под давлением
• Химическая
• Упаковка готовой продукции в деревянные ящики, мешки или мешки, картонные коробки, барабаны и т. д.

Размер вибростола может быть изменен для разнообразного использования в различных областях применения. Например, в среде, где пища расфасовывается в банки или коробки, рабочая зона стола будет стандартного размера, даже если будут предусмотрены большие и широкие столы, они могут оказаться неудобными. Напротив, вибрационные столы, используемые для литья бетона, должны иметь большую ширину и длину, чтобы вместить формы и дать достаточно времени, прежде чем они перейдут к следующему этапу создания. Еще одна область, где элементы нуждаются в изменении, — работа с тяжелыми вещами. Когда объемные конечные продукты должны быть упакованы в бочки или барабаны, размещение их на высоком вибростоле является сложной задачей. Чтобы облегчить это, можно спроектировать низкие напольные столы, что упростит и ускорит задачу.

ПРЕИМУЩЕСТВА ВИБРОСТОЛОВ

• Поместите больше материала в контейнеры меньшего размера.
• Корабль без воздуха.
• Уменьшение переливов и переливов на заправочных станциях.
• Провести испытание на усталость.
• Высокое качество, быстрая доставка.

ПРЕИМУЩЕСТВА ВИБРО/УПЛОТНЯЮЩЕГО СТОЛА

Основная идея вибрационного движения в вибростоле состоит в том, чтобы все вещества оседали внутри контейнера так, чтобы они были равномерно расположены и разбросаны по всем углам, освобождая место для дальнейшего заполнения. По мере того, как все больше и больше мест доступно для вибрации, происходит экономия места, что снижает общее количество отправлений. Это, без слов, сэкономит вам значительную сумму денег на транспортировке.

Совершенно другое измерение вибрационного движения придается при изготовлении вибростола для брусчатки. Процесс начинается, когда рабочий заполняет формы бетоном и кладет его на стол для уплотнения, который одновременно служит конвейером. Во время движения вибрационный / вибрационный стол выпускает пузырьки воздуха, захваченные изнутри, вверх и выходит наружу. Благодаря этому, то есть благодаря процессу вибрации, брусчатка сопротивляется разрушению. Качество улучшилось, прямые продажи увеличатся. таким образом, это один из научных способов улучшить продажи и доверие.

Вибростол

Вибрационный стол — это скромное на вид оборудование, которое имеет большое значение благодаря простому акту вибрации. Ассортимент вибрационных столов Star Trace имеет различные размеры и высоту. Вибрация, создаваемая на столе, является равномерной по всей поверхности вибростола, чтобы обеспечить одинаковую мощность при размещении в любом углу стола. Вибростолы используются для компактной упаковки содержимого в картонные коробки или мешки. При размещении на вибростоле легкое встряхивание позволяет всем частицам осесть, оставляя больше места для размещения. В бетонном блоке вибрационный стол высвобождает захваченные пузырьки воздуха и делает их устойчивыми к поломке.

Применение вибростола:

• Наполнение огромных мешков
• Производство бетонных блоков
• Упаковка в картонные коробки, небольшие пакеты и т. д.
• Тестирование электронных плат
• Отстойное содержимое бочек

Производимые нами вибростолы доступны в различных размерах. Индивидуальные столы также могут быть доставлены под заказ.

Вибрационный стол

Вибрационный стол Star Trace идеально спроектирован и доставлен вовремя. Работая с вибрационным и магнитным оборудованием более двух с половиной десятилетий, мы гордимся производителями, имеющими клиентов в нескольких странах. Вибростол напоминает рабочий стол, вибрации которого вызываются вибрационными двигателями, расположенными на нижней стороне стола. Равномерная вибрация достигается за счет идеально настроенного дисбаланса вибрационного двигателя. Под пристальным вниманием наших опытных инженеров продукт проходит проверку качества на каждом уровне и поставляется для безупречной работы. Вибрация способствует уплотнению материалов, наполненных ящиками, картонными коробками, мешками и бочками. Вибрационное движение в вибростоле лучше всего использовать при изготовлении бетонных блоков, так как захваченные пузырьки воздуха высвобождаются, что делает их более прочными от разрушения.

Некоторые области применения вибростола:

• Уплотнение материалов в коробках, мешках и т. д.
• Изготовление бетонных форм
• Тестирование электронных плат
• Наполнение огромных мешков для отправки.

Стол для уплотнения

Star Trace, ведущий производитель вибрационных столов, разрабатывает их различных размеров для широкого применения во многих отраслях промышленности. Различия могут наблюдаться в высоте вибростола, поскольку при уплотнении огромных мешков или бочек их легче обрабатывать на более низких уровнях по сравнению с обычной высотой стола. Длина и ширина столешницы рассчитывается в зависимости от количества обрабатываемого материала. Вибрация снова может быть сделана на заказ для достижения цели. Столы для уплотнения широко используются при изготовлении бетонных блоков. Когда свежезалитые бетонные блоки помещаются на вибрационные столы, пузырьки воздуха, запертые в незастывшей бетонной смеси, поднимаются вверх и высвобождаются. Это повышает прочность и сводит к минимуму поломку. Также достигается однородность и блестящая отделка бетонного блока.

Обрабатывающие производства, в которых используется прессовочный стол:

• Литейное производство
• Бетон
• Химическая
• Пищевая промышленность
• Пластик
• Строительство
• Научные приборы

ВИБРАЦИОННЫЕ УПЛОТНИТЕЛЬНЫЕ СТОЛЫ

Star Trace, специалисты по вибрационным уплотняющим столам, готовы предоставить от А до Я решения, связанные с вибрацией. Вибрационные движения полезны для уплотнения, так как уплотнение приводит к равномерному укладыванию материала и увеличению пространства. Также достигается аккуратная отделка, которая делает продукт привлекательным. Вибрационный уплотняющий стол разработан с различными размерами, чтобы удовлетворить широкий спектр коммунальных услуг.

Вибрационные уплотняющие столы чаще всего используются в производстве брусчатки. Бетон смешивают в необходимой пропорции с смешиванием красителей или без них и заливают в формы, укладывая на виброуплотняющие столы. Вибрационное движение вибростола поднимает захваченные пузырьки воздуха внутри бетона наверх и выбрасывает их в атмосферу. Вместе с этим движением они также передаются на следующий этап изготовления блоков.

Немногие из существенных особенностей вибрационного уплотнения:

• Равномерная вибрация
• Прочная конструкция
• постоянный магнит
• Контроль вибрации
• Контроль скорости
• Изготовление на заказ

ВИБРОСТОЛ ДЛЯ БЕТОННЫХ ФОРМ

Являясь одним из ведущих производителей вибрационных столов, компания Star Trace разработала специальный вибростол для изготовления бетонных форм. Хотя вибростол используется очень многими способами для уплотнения и уплотнения, его использование особенно важно при изготовлении бетонных форм. В упаковочной промышленности вибростол производит легкое встряхивание, так что продукт компактно заполняет картонные коробки, а пространство освобождается для размещения большего количества материала. Таким образом экономится место, а также затраты на доставку. Вибростол для бетонных форм довольно длинный, с неуравновешенными двигателями для создания вибраций. Количество двигателей может достигать двух, в зависимости от требований заказчика. Формы заполняются бетоном и устанавливаются на вибростол. Воздушные карманы, попавшие в бетонную смесь, вытесняются, что косвенно укрепляет блоки и придает сопротивление разрушению. Таким образом, вибростол для бетонных форм становится обязательным оборудованием.

ВИБРОСТОЛ ДЛЯ СТРОИТЕЛЬНЫХ БЛОКОВ

Мы, компания Star Trace Pvt Ltd, беспрецедентный лидер в производстве магнитного и вибрационного оборудования, с гордостью представляем усовершенствованный временем вибрационный стол для брусчатки. Несмотря на то, что вибростол широко используется в отделах упаковки и уплотнения, он явно используется для изготовления брусчатки. Что такое тротуарная плитка? Блоки для брусчатки напоминают кирпичи и используются для укладки подъездных путей, садов, дорожек и т. д. Они превосходят кирпичи по прочности и предназначены для снятия и перестановки при необходимости. Это дает им преимущество по сравнению с другими альтернативами. Поскольку прочность является первоочередной задачей при изготовлении брусчатки, ее можно обеспечить только при использовании вибростола для брусчатки. Вибростол высвобождает захваченные пузырьки воздуха при транспортировке на вибростоле для брусчатки. Когда они перемещаются по всей длине вибростола, происходит почти полное удаление захваченного воздуха, и максимальная прочность достигается при высыхании в форме.

Лабораторный вибростол

Под руководством команды опытных и знающих инженеров компания Star Trace усовершенствовала лабораторный вибростол с использованием новейших технологий и стандартов. Вибрационное оборудование используется для нескольких целей на многих производственных предприятиях. Лабораторный вибростол используется для проверки сопротивления.

Некоторые важные характеристики лабораторного вибростола:

• Прочная конструкция
• Равномерная вибрация
• Аккуратная внешняя отделка
• Долговечный
• Регулируемая вибрация
• Низкий или нулевой уровень обслуживания

Помимо лабораторного вибростола, существуют также вибростол для изготовления брусчатки, вибростол для уплотнения и упаковки.
