Вибростол своими руками — как сделать
Изготовление тротуарной плитки своими руками достаточно интересный процесс, но для этого нужны определенные материалы и инструменты. Одним из таких является вибростол, о котором мы обещали написать.
В предыдущей статье мы рассказывали об изготовлении плитки, так что обязательно прочтите. А сегодня вы узнаете, как сделать вибростол собственноручно.
Требование к устройству
Застывание бетона всегда сопровождается небольшими колебаниями, при которых выделяются пузырьки воздуха. Благодаря этому, будущее изделие становится прочным, а структура бетона уплотненной. Дабы это обеспечить и нужен вибростол. Он колеблется с частотой 3000 движений в минуту.
Все вибростолы можно разделить на два вида:
- Промышленный с гидравликой;
- Домашнего пользования, создающего колебания с помощью установленного на электродвигатель, эксцентрика.
Именно последний мы и будем рассматривать.
Важно! Так как заведомо просчитать количество колебаний невозможно, вибростол должен иметь функцию регулировки амплитуды.
Но обо всем по порядку.
Для того чтобы сделать вибростол своими руками потребуется:
- Металлический лист толщиной не менее 3 мм;
- Пружины;
- Швеллер и уголок;
- Трубы;
- Электродрель;
- Сварочный аппарат;
- Болгарка;
- Гаечные ключи;
- Металлические ножки;
- Двигатель.
Чертеж
Прежде всего, вам нужно начертить чертеж будущего вибростола или скачать готовый в интернете. Важно, чтобы заранее были рассчитаны все размеры, необходимое расстояние.
Двигатель нужно помещать ближе к центру. Сам чертеж рисуют, начиная с станины. При создании чертежа не забывайте учитывать высоту стола и способы крепления к полу.
Подбор двигателя
Делая вибростол для плитки, нужно отнестись внимательно не только к самой конструкции, но и к двигателю, ведь на него будет приходить вся нагрузка. А точнее, на подшипники и втулку. Поэтому, выбирая двигатель, не опирайтесь на его мощность, ведь для домашнего пользования достаточно 1-2 Квт.
А вот подшипники должны быть качественными и надежными. В крайнем случае, в процессе эксплуатации вы можете их заменить.
Еще один совет! Устанавливая эксцентрик непосредственно на вал, вы существенно продлите срок службы мотора.
Изготовление вибростола для тротуарной плитки
- Приступаем к сборке только после подготовки чертежа.
- Исходя из его данных нарезаем заготовку для будущей станины. Уголок – 45 мм. Трубы должны быть диаметром не менее 65 мм. Длина, в зависимости от желаемой высоты стола. Свариваем все необходимые элементы и лишь, потом привариваем металлический лист.
- После этого, нужно взять пружину и нарезать ее кусками одинаковой длины, в количестве десяти штук.
- Затем, к уже готовой станине привариваем пружины: по углам, в центре и между углом и центром на одинаковом расстоянии.
- Из оставшихся кусков трубы делаем стаканы и привариваем их с нижней стороны стола. В диаметре они должны быть больше пружин на 3 мм и располагаться точно их размещению.
- Для получения надежной фиксации можно приварить стержни.
- После сварки, нужно установить стол на станину.
- Эксцентриковый механизм приваривается снизу, в центре.
- Крепление двигателя осуществляется на расстоянии, которое соответствует длине ремня.
- В конце нужно установить кнопку включения\выключения, подключить питание.
На этом сборка и установка закончена. Можно запускать и откалибровать амплитуду колебаний, если нужно. Делается это перемещением эксцентрика.
Ошибки и как их избежать
- Обязательно нужно сделать бортик по периметру поверхности стола, дабы при движении формы с плиткой не упали.
- Чтобы ограничить амплитуду, можно вместо стержней для пружин приварить болты, на которые нужно навинтить шайбу и гайку.
- Дабы более точно регулировать колебания, установите не двигатель, а вибратор типа ИВ-99.
- Надежно зафиксируйте ножки, дабы в процессе стол «не ходил». Лучше всего их зацементировать.
- Ножки вибростола должны быть достаточно высокими, дабы вам не пришлось наклоняться.
- Мотор не должен соприкасаться с землей.
Безопасность
Изготавливая вибростол для тротуарной плитки своими руками, не стоит забывать о безопасности! Прежде всего наденьте средства защиты при проведении сварочных работ.
- Осторожно работайте с болгаркой, дабы не повредить руки.
- Не забудьте провести заземление перед включением вибростола.
- Запуская техническое устройство впервые, снимите приводной ремень, чтобы исключить негативные последствия, связанные с неправильным подключением.
Как видите, изготовить вибростол для создания плитки не так уж и сложно, достаточно придерживаться определенных правил. При их соблюдении, изделие прослужит вам не один год, а в результате вы получите качественную плитку.
Конечно, от заводской она в любом случае будет отличаться, но и выйдет гораздо дешевле. Экономия в 20%, даже при сборке вибростола.
А чтобы вы увидели наглядный пример сборки, посмотрите видео ниже.
Стекло как архитектурно строительный материал
680
Как утеплить стены дома или квартиры изнутри?
1949
Гибкая битумная черепица
311
Что такое жидкие гвозди, для чего они нужны
2021
Как сделать вибростол для тротуарной плитки своими руками
Чтобы при производстве тротуарной плитки изделия получались однородными и плотными, требуется вибростол. Профессиональное оборудование стоит немалых денег, но для домашнего использования подойдет самодельная модель, которую можно собрать из подручных материалов.
Вибрационный стол, сделанный своими руками
Предназначение
Вибростол используется в производстве плитки для дорожек и тротуаров. Благодаря создающимся колебаниям удается сделать ровные, плотные элементы без пустот в структуре.
Принцип действия следующий: двигатель или другой источник подает на ровную поверхность вибрацию. На столешницу раскладывают формы с жидким раствором и оставляют в движении, чтобы масса утрамбовалась.
Таким образом выходят пузырьки воздуха и получается прочная плитка. Благодаря данному методу производят изделия любой толщины и формы. Из-за создающихся колебаний раствор распределяется так, что удается проявить даже рисунок на поверхности.
Вибрация обеспечивает плотную структуру плитки без пустот
Необходимые материалы и инструменты
Чтобы сделать своими руками вибростол, в первую очередь, понадобятся чертежи. Если вы не владеете навыками проектирования, используйте готовый вариант. Что касается материалов, потребуются:
- металлические трубы;
- швеллеры или уголки;
- листовое железо;
- стальные пружины;
- двигатель для создания вибрации.
Из профилей сооружается каркас. Трубы послужат основой для ножек. Ровный лист металла берут по размерам, соответствующим габаритам столешницы. Дополнительно понадобятся железные пластины с целью придания большей устойчивости ножкам. Пружины поддержат крышку, умеренно раскачивая её и создавая вибрацию, исходящую от двигателя.
Необходимые инструменты:
- дрель;
- болты;
- болгарка;
- сварочный аппарат.
Позаботьтесь о защите глаз, органов дыхания и рук во время работы.
Схематическое изображение конструкции вибростола
Процесс изготовления
Для сборки вибрационного стола из, представленных выше материалов, в первую очередь, нарезают детали подходящих размеров согласно чертежу. Далее из уголков или швеллеров сваривают каркас. На него в дальнейшем крепят столешницу, её оптимальный размер — 700х700 мм, но при этом важно учитывать мощность двигателя.
С целью обеспечения устойчивости конструкции по углам каркаса приваривают металлические трубы, служащие ножками. Дополнительно к их основанию крепят пластины. Благодаря этому вибростол фиксируют болтами к полу или организовывают стационарное рабочее место, залив ножки бетоном.
Столешница крепится к каркасу. При этом важно выставить идеальный уровень. Чтобы формы с плиточным раствором не сваливались во время работы аппарата, делают бортики.
По углам крепятся пружины, которые служат связующим звеном между каркасом и крышкой.

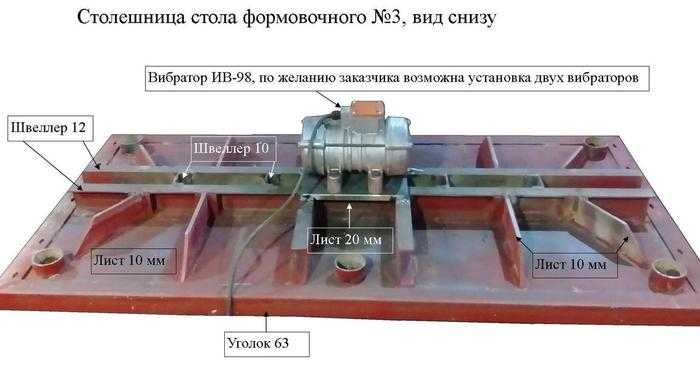

Двигатель, прикручивается болтами с обратной стороны столешницы. Высота рассчитывается таким образом, чтобы он находился на достаточном расстоянии от пола.
Главный рабочий элемент — мотор
Так как вибростол предназначен для производства тротуарной плитки, к установке предъявляется ряд требований:
- Устойчивость. Ножки обязательно фиксируются, идеальный вариант – стационарный стол.
- Ровная поверхность. Столешница устанавливаются по уровню, чтобы раствор не перетекал в формах.
- Оптимальная мощность. Мотор обязан обеспечивать достаточное, но не избыточное количество колебаний.
Подбор двигателя
Чтобы раствор утрамбовывался равномерно и не возникало перекосов или серьезных нарушений в структуре, к вибростолу подбирают оптимальный по мощности двигатель. Он подает на платформу вибрацию, а пружины распределяют по всей поверхности.
Если вы не планируете массовое производство, а хотите сделать ремонт у себя на участке, достаточно двигателя от стиральной машинки.
Минус такого мотора – способен выдержать лишь несколько десятков рабочих циклов, после этого, скорее всего, придется его заменить.
Для более профессиональных конструкций приобретают специальный аппарат, создающий вибрацию. Плюс в том, что его мощность регулируется, а нагрузки выдерживает значительно большие, чем предыдущий вариант. Однако и стоит он немало.
В любом случае самодельный вибростол позволит вам сэкономить при производстве уличной плитки и повысить качество изделий.
Как превратить это и любое умение в бизнес читайте на сайте https://zhazhda.biz/
Как сделать вибростол своими руками?
Если вы владеете частной мастерской или предприятием по производству тротуарной плитки, вам непременно нужно иметь такой инструмент, как вибростол. Своими руками вы его сделаете, или приобретете готовый вариант в магазине, не столь важно – результат и качество выполненной работы будет практически на одном уровне. Однако, если бюджет вашей компании существенно ограничен, вам не придется делать ничего другого, как сделать это устройство своими руками.
Именно поэтому сегодня мы рассмотрим, как сделать вибростол с минимальными затратами денег и времени.
Чертеж
Для начала следует создать изображение будущей конструкции, с помощью которой в дальнейшем вы будете производить плитку. Как известно, вибростол выполняет одну функцию – своими действиями выбрасывает лишний воздух из бетонного раствора, за счет чего состав плитки или другого бетонного изделия становится более прочным. Но чтобы качество работы действительно оправдало все ожидания, необходимо правильно составить чертеж. В вопросе «как сделать вибростол своими руками» на чертеже должны быть максимально точные значения и размеры со всем соблюдением масштабов. Однако не обязательно рисовать линии с точностью до миллиметра.
Как сделать вибростол своими руками? Делаем землю
Теперь приступайте к работе. Ознакомившись с обозначениями чертежа, необходимо сварить несколько уголков размером 60х60х5 мм между собой с помощью сварочного аппарата. В этом случае из полученного каркаса нужно вырезать 4 бруска и также приварить к конструкции.
Они должны быть расположены симметрично. При таком угле основания шпангоута можно делать пропилы под углом 45 ° для надежности конструкции.
Верхняя крышка — это, пожалуй, единственный механизм, практически полностью повторяющий контуры основания устройства. Благодаря этому сделать вибростол своими руками не очень сложно. После того, как стальной лист был приварен к раме, приступайте к установке двигателя (основного вибратора). Да, и установить лист OSB между каркасом и листом. Это делается для того, чтобы убрать лишние неровности, следы сварки или головки крепежных болтов.
Как выбрать вибромотор для этого инструмента?
Делая вибростол самостоятельно, помните, что основной частью этого приспособления является вибратор — небольшой электродвигатель, вращающий поверхность приспособления (лист у основания) из стороны в сторону. Одни умельцы в качестве силового агрегата используют мотор от старых стиральных машин, другие покупают готовый агрегат в магазине.
Стоит отметить, что первый вариант не такой надежный и долговечный. Максимум, насколько хватило мотора от стиральной машины, это на 20-25 циклов переключения. Далее мотор требовал замены (в его конструкции стала болтаться ось, либо разболтались подшипники). Поэтому для производства тротуарной плитки лучше всего покупать готовые вибраторы в магазинах. Пусть стоят в разы дороже, зато прослужат вам очень и очень долго.
Вибрационный стол, машина для производства брусчатки, блокировочная плитка
Мы занимаемся поставкой «Вибростол для производителей бетонных брусчатки» . http://www.srikrishaoverseas.com вибростол прост в установке и эксплуатации, не требует дополнительного обслуживания и ухода.
http://www.srikrishaoverseas.com Вибростол отличается высокой прочностью и высокой эффективностью защиты от коррозии. по вопросам, связанным с вибрационным столом, также поддерживаются спецификации заказчика. сделать
Мы стремимся к превосходному выбору запорных устройств, играющих ключевую роль в поддержании скорости.
Автомобильная промышленность использует стержни, и эти стали доступны, которые отвечают требованиям в соответствии с потребностями и требованиями.
Мы предлагаем эти Barrings по рыночным ценам на переднем плане.
http://www.srikrishnaoverseas.com Мы предлагаем ряд высокоточного оборудования для завода по производству бетонных блоков.
все виды бетоноукладчиков, бетонной напольной плитки, бетонной настенной плитки с учетом требований применения в строительной отрасли. Наш спектр инженерных работ представлен в соответствии с международными стандартами. Эти машины разрабатываются и оцениваются с точностью
Как использовать вибростол для изготовления цветной тротуарной плитки/напольной плитки/настенной плитки очень просто.
Вам понадобятся два вибростола, 1 для цветной смеси (для верхнего слоя) и 1 базовый слой бетонной смеси.
на 1-м вибростоле вы должны заполнить модули слоем толщиной 7-10 мм, и он будет двигаться так же на вибростоле, как показано на видео.
Пожалуйста, дайте 45-60 секунд времени для вибрации.
на 2-м вибростоле должен быть там, где заканчивается первый вибростол, теперь вам нужно заполнить бетонной смесью формы из ПВХ, содержащей цветную смесь, как показано на видео. после заливки бетонной смеси в форму дайте снова 45-60 секунд Время для вибрации.
Вибрационные машины, прикрепляемые к опалубке или бетонным столам, или в качестве виброрейки для уплотнения влажного бетона.
Увеличивает прочность на сжатие и сцепление между бетоном и арматурой и снижает проницаемость бетона. Уменьшает холодные швы, образование сот, чрезмерное попадание воздуха и сегрегацию. Заставляет бетон в круглом поле действия действовать как жидкость.
почти сказал в приведенном выше определении, что вибраторы используются для удаления вовлеченного воздуха, но, конечно, некоторые бетонные изделия содержат воздух, преднамеренно вовлеченный, чтобы сделать их легкими, поэтому я буду использовать термины большие пустоты и захваченные воздушные карманы.
Согласно очень грубому эмпирическому правилу, до 20% материала, выходящего из задней части транспортировочного смесителя, представляет собой воздух, захваченный бетоном. Мы должны удалить его, и способ, которым мы это делаем, заключается в том, чтобы применить к нему вибрацию, когда он помещен в окончательное положение, пока он все еще находится в жидком состоянии.
Вибростол Sri Krishna Plasto очень удобен в использовании
Вибростол Sri Krishna Plasto отличается высокой эффективностью
Наш вибростол безотказная работа
Вибростол с низким уровнем шума
Правильно оборудованы двигателями и позволяют другим обеспечивать правильную работу
Низкое энергопотребление
Наш вибрационный стол Низкие эксплуатационные расходы
- Двигатель вибрационного стола 2HP.
- Вибростол 3 фазы.
- Мотор вибростола. Гарантия на замену 12 месяцев*.
- Для вибростола вам нужно просто подключение к электропитанию, это похоже на вибростол Plug and Play.
