Вибростол своими руками — как сделать

Изготовление тротуарной плитки своими руками достаточно интересный процесс, но для этого нужны определенные материалы и инструменты. Одним из таких является вибростол, о котором мы обещали написать.

В предыдущей статье мы рассказывали об изготовлении плитки, так что обязательно прочтите. А сегодня вы узнаете, как сделать вибростол собственноручно.

Требование к устройству

Застывание бетона всегда сопровождается небольшими колебаниями, при которых выделяются пузырьки воздуха. Благодаря этому, будущее изделие становится прочным, а структура бетона уплотненной. Дабы это обеспечить и нужен вибростол. Он колеблется с частотой 3000 движений в минуту.

Все вибростолы можно разделить на два вида:

  • Промышленный с гидравликой;
  • Домашнего пользования, создающего колебания с помощью установленного на электродвигатель, эксцентрика.

Именно последний мы и будем рассматривать.



Важно! Так как заведомо просчитать количество колебаний невозможно, вибростол должен иметь функцию регулировки амплитуды.



Но обо всем по порядку.



Для того чтобы сделать вибростол своими руками потребуется:

  • Металлический лист толщиной не менее 3 мм;
  • Пружины;
  • Швеллер и уголок;
  • Трубы;
  • Электродрель;
  • Сварочный аппарат;
  • Болгарка;
  • Гаечные ключи;
  • Металлические ножки;
  • Двигатель.

Чертеж

Прежде всего, вам нужно начертить чертеж будущего вибростола или скачать готовый в интернете. Важно, чтобы заранее были рассчитаны все размеры, необходимое расстояние.

Двигатель нужно помещать ближе к центру. Сам чертеж рисуют, начиная с станины. При создании чертежа не забывайте учитывать высоту стола и способы крепления к полу.

Подбор двигателя

Делая вибростол для плитки, нужно отнестись внимательно не только к самой конструкции, но и к двигателю, ведь на него будет приходить вся нагрузка. А точнее, на подшипники и втулку. Поэтому, выбирая двигатель, не опирайтесь на его мощность, ведь для домашнего пользования достаточно 1-2 Квт. А вот подшипники должны быть качественными и надежными. В крайнем случае, в процессе эксплуатации вы можете их заменить.

Еще один совет! Устанавливая эксцентрик непосредственно на вал, вы существенно продлите срок службы мотора.



Изготовление вибростола для тротуарной плитки

  • Приступаем к сборке только после подготовки чертежа.
  • Исходя из его данных нарезаем заготовку для будущей станины.  Уголок – 45 мм. Трубы должны быть диаметром не менее 65 мм. Длина, в зависимости от желаемой высоты стола. Свариваем все необходимые элементы и лишь, потом привариваем металлический лист.
  • После этого, нужно взять пружину и нарезать ее кусками одинаковой длины, в количестве десяти штук.
  • Затем, к уже готовой станине привариваем пружины: по углам, в центре и между углом и центром на одинаковом расстоянии.
  • Из оставшихся кусков трубы делаем стаканы и привариваем их с нижней стороны стола. В диаметре они должны быть больше пружин на 3 мм и располагаться точно их размещению.
  • Для получения надежной фиксации можно приварить стержни.
  • После сварки, нужно установить стол на станину.
  • Эксцентриковый механизм приваривается снизу, в центре.
  • Крепление двигателя осуществляется на расстоянии, которое соответствует длине ремня.
  • В конце нужно установить кнопку включения\выключения, подключить питание.

На этом сборка и установка закончена. Можно запускать и откалибровать  амплитуду колебаний, если нужно. Делается это перемещением эксцентрика.

Ошибки и как их избежать

  • Обязательно нужно сделать бортик по периметру поверхности стола, дабы при движении формы с плиткой не упали.
  • Чтобы ограничить амплитуду, можно вместо стержней для пружин приварить болты, на которые нужно навинтить шайбу и гайку.
  • Дабы более точно регулировать колебания, установите не двигатель, а вибратор типа ИВ-99.
  • Надежно зафиксируйте ножки, дабы в процессе стол «не ходил». Лучше всего их зацементировать.
  • Ножки вибростола должны быть достаточно высокими, дабы вам не пришлось наклоняться.
  • Мотор не должен соприкасаться с землей.

Безопасность



Изготавливая вибростол для тротуарной плитки своими руками, не стоит забывать о безопасности! Прежде всего наденьте средства защиты при проведении сварочных работ.

  • Осторожно работайте с болгаркой, дабы не повредить руки.
  • Не забудьте провести заземление перед включением вибростола.
  • Запуская техническое устройство впервые, снимите приводной ремень, чтобы исключить негативные последствия, связанные с неправильным подключением.

Как видите, изготовить вибростол для создания плитки не так уж и сложно, достаточно придерживаться определенных правил. При их соблюдении, изделие прослужит вам не один год, а в результате вы получите качественную плитку.

Конечно, от заводской она в любом случае будет отличаться, но и выйдет гораздо дешевле. Экономия в 20%, даже при сборке вибростола.



А чтобы вы увидели наглядный пример сборки, посмотрите видео ниже.

Все о клинкерной плитке: особенности, виды, тонкости выбора, фото

3017

Что такое ДВП?

517

Выбор напольного покрытия для крыльца

588

Какой самый лучший облицовочный кирпич

641

2 интересных идеи как сделать вибростол своими руками

Если вы решили заняться производством бетонной тротуарной плитки, то вам однозначно потребуется вибростол.

Заводские конструкции стоят недешево, и далеко не всегда оказываются надлежащего качества.

Поэтому мы предлагаем вам альтернативный вариант — изготовить вибростол своими руками.

Содержание

Вибростол с мотором от стиральной машины

Для этого нам потребуются:

  • профильная труба;
  • строительный уголок;
  • мотор от стиралки;
  • листовой металл;
  • пружины;
  • метизы — болты и гайки.

Возможно, вас заинтересует еще одна полезная самоделка для мастерской или гаража — мобильный мини кран, который можно использовать для поднятия и перевозки тяжестей.

Приступаем к работе

Первым делом отрезаем четыре куска профильной трубы, и свариваем из них прямоугольную рамку.

Внутри рамки привариваем еще один кусок профиля.

Чтобы контролировать угол 90 градусов при сварке угловых соединений, можно использовать сварочный магнит-уголок.

К приваренному внутри рамки профилю автор приваривает кусок стальной трубы — для крепления электродвигателя.

Изготовление каркаса

На следующем этапе отрезаем нужное количество заготовок из профтрубы, и приступаем к сварке каркаса стола.

В нижней части каркаса сверлим отверстия, затем привариваем гайки — в них вкручиваем длинные болты (опорные ножки).

Для лучшей устойчивости автор отрезает четыре металлических пластины, и приваривает их к шляпкам болтов.

Далее отрезаем четыре куска уголка, и свариваем верхнюю рамку.

Отрезаем четыре пластины, и привариваем к ним пружины. Крепим пластины к рамке из уголков.

Затем устанавливаем рамку сверху стола, и привариваем пружины к каркасу.

Сборка конструкции

Устанавливаем электродвигатель на свое место. Потом в верхней части каркаса привариваем профиль со шкивом. Натягиваем ремень, соединяя шкив мотора со шкивом сверху.

Отрезаем по размеру металлическую сетку. Привариваем ее к рамке из уголка.

Из куска тонкого листового металла автор делает простой защитный кожух для электродвигателя.

На последнем этапе останется только зачистить сварные швы болгаркой. Затем красим вибростол.

Выполняем необходимые электромонтажные работы, и крепим к каркасу стола блок с тумблером.

Область применения самоделки

Основное назначение самодельного вибростола — производство тротуарной плитки из бетона.

Однако данную конструкцию можно использовать и для изготовления других бетонных изделий: подоконников, бордюров, различных декоративных фигур.

Видео

Данная статья подготовлена на основе авторского видеоролика с YouTube канала peChoO.

DIY Vibrating Table with Washing Machine Motor

Вибростол из обычного электродвигателя своими руками

Прежде чем приступить к изготовлению вибростола, нужно определиться с его размерами. Ориентироваться в данном случае надо на размеры самих форм, которые вы планируете использовать.

В домашних условиях большой вибростол не нужен, но и совсем крохотный — тоже ни к чему. Поэтому при определении размеров надо учитывать производительность работ, которая была бы для вас оптимальной.

Теперь, что касается верхней части стола. Для этого лучше всего использовать лист металла толщиной не менее 4 мм. Причем обратите внимание, что если лист кривой, то его необходимо будет выровнять.

Основные этапы работ

Первым делом необходимо отрезать четыре куска уголка и приварить их к листу металла. Но не встык, а под низ листа с отступом от краев по 2 см.

Далее из полосы металла шириной 30-40 мм нужно будет нарезать восемь заготовок длиной по 6 см. Потом их надо сварить между собой, чтобы получилось две одинаковых заготовки.

После этого сверлим в заготовках по одному отверстию, и надеваем их на вал электродвигателя. Это будут эксцентрики. Затем их необходимо будет обварить.

Чтобы не спалить обмотку двигателя, станину желательно поставить на кусок дерева или фанеру, а ток надо направить непосредственно на вал. В процессе самой сварки нужно делать перерывы, чтобы смазка не вытекла из двигателя.

Изготовление рамы для вибростола

Для изготовления рамы автор использует профильную трубу квадратного сечения 30х30 мм. Поскольку размеры вибростола в данном случае небольшие, то профиля 30х30 мм будет вполне достаточно.

В раме надо будет дополнительно просверлить отверстия под круглый пруток диаметром 12 мм, на который будут затем надеваться резиновые втулки реактивных тяг. Они как раз свободно надеваются на пруток.

Нужны эти резиновые втулки для того, чтобы разделить верхнюю часть вибростола и раму, потому как если они будут соединены между собой жестко, то никакого толку от вибростола не будет.

Ножки рамы автор также решил сделать из профиля 30х30 мм. Сам электродвигатель крепится под вибростолом (под его верхней частью). Затем можно приступать к сборке и покраске.

Андрей Васильев

Задать вопрос

Как сделать вибрационный стол

Блог History Stones

06 января 2017 г.



Одним из ключевых инструментов для заливки бетона является использование вибростола. Если вы хотите устранить пузырьки воздуха и ускорить процесс заливки, этот стол — мечта. Вы можете оставить стол включенным, пока заливаете смесь в форму, и наблюдать за тем, как она плавно оседает, обеспечивая профессиональный гладкий отлив.

Покупка вибростола может стоить около 1000 долларов. Итак… Вот наш мастер-класс по изготовлению собственного вибростола. Этот проект сэкономит вам место и сотни долларов.

Двигатель, который мы продаем, будет достаточно вибрировать между 150-350 фунтами бетона за одно применение. Ознакомьтесь с другими отзывами покупателей об этом двигателе.

Вы можете использовать диммер для управления скоростью для более легких проектов весом менее 150 фунтов.

Для больших бетонных конструкций весом более 400 фунтов. добавьте еще один мотор (возможно, на стол большего размера). Надеюсь, эта идея окажется полезной для некоторых из вас! Я знаю, что это отличный вариант для многих людей, которые не хотят тратить много денег на вибростол.

Принадлежности:

♦  Вибрационный двигатель  –  218 долл. США– (оранжевый двигатель на картинке отличается от того, что указан по ссылке. Мы продаем оба, однако тот, что указан по ссылке, более мощный и менее дорогой.) или 3×3 фута

♦  Крепления – Болты с квадратным подголовком, шайбы и барашковые гайки.

♦   Шина–  Любая шина стандартного размера



Инструкции:



Просто прикрепите шину к фанере с помощью болтов с квадратным подголовком и установите двигатель в центре шины. Сделайте отверстие в боковой части шины, чтобы вы могли пропустить шнур питания двигателя.

Вот наши видео-инструкции по изготовлению этого вибростола!



Оставить комментарий

Комментарии будут одобрены до появления.

Также в блоге History Stones

Большое время для вдохновения!

16 августа 2019 г.

Наш клиент Виктор из Техаса был так любезен, что предоставил нам фотографии своего проекта во время строительства и, как вы можете видеть, прекрасно завершенного к свадьбе его дочери и, конечно же, многих других радостных событий.

Виктор использовал бетонные формы History Stones для завершения балясин (балясины в венецианском стиле), перил, столбов и Тосканской колонны History Stones. Он проделал выдающуюся работу!

В эти жаркие последние дни лета самое время воплотить свои мечты в жизнь, заказав формы для бетона сейчас, пока они есть в продаже, чтобы вы могли иметь их готовыми к использованию в предстоящие более прохладные осенние дни. Хорошая идея прямо!

Цены, которые вы видите, включают доставку в пределах 48 нижних штатов. Аляска, Гавайи, территории США и международные заказы рассчитываются во время оформления заказа до оплаты.

Независимо от того, хотите ли вы создать садовые шары, скамейки или большие, как у Виктора, мы здесь, чтобы поддержать вас!







Продолжить чтение

Заливка бетона в холодную погоду

03 ноября 2017 г.

Продолжить чтение

Столешницы с гравировкой — фотографии клиентов

30 октября 2015 г.

1 Комментарий

Продолжить чтение

Описание

, пружины и другие элементы. Как сделать своими руками электродвигатель от стиральной машины? чертежи

  1. Встреча
  2. Устройство
  3. Взгляды
  4. Как выбрать?
  5. Как сделать самому?

Для изготовления различных строительных и производственных деталей важна герметизация используемого состава. В этом случае на помощь приходит вибростол – эффективное и многофункциональное оборудование. Это устройство можно изготовить самостоятельно или приобрести в специализированном магазине.

Назначение

Вибростол является узкоспециализированным оборудованием, применяемым для производства различных конструкционных строительных элементов. Устройство отлично подойдет для изготовления тротуарной плитки, декоративного камня или блоков любой сложности.

Помимо изготовления вышеописанных деталей, с помощью вибростола можно:

  • серийно выпускают изделия, требующие применения вибрационного метода;

  • производит прочную и качественную внутреннюю плитку;

  • для утрамбовки цементных или асфальтобетонных изделий;

  • использовать метод очистки, что особенно важно для просеивания песка;

  • для герметизации конструктивных и функциональных элементов заборов или оконных проемов.

Помимо вышеперечисленных целей, вибростол позволяет качественно и быстро прессовать различные декоративные изделия, поэтому данное приспособление весьма полезно для ювелиров. Благодаря уникальным вибрационным свойствам оборудование также используется в пищевой промышленности , например, для шоколада, или для темперирования любого другого продукта.

Независимо от назначения вибростола его эффективная работа возможна благодаря наличию вибрационных воздействий на различные поверхности … Это позволяет улучшить конструкционные характеристики таких материалов, как бетон или асфальт. Исходя из практического использования наличие таких вибраций положительно сказывается на внешнем виде и прочности изготавливаемых изделий.

Устройство

Вибростол или платформа – сложное высокотехнологичное оборудование, состоящее из нескольких конструктивных элементов. Все они взаимосвязаны.

Подробное описание конструктивных частей вибростола.

  • Опорная кровать. Этот элемент изготовлен из высокопрочного металлического каркаса.

Для обеспечения максимальной стабильности и эффективности процесса основная конструкция должна быть массивной и достаточно жесткой. В противном случае наблюдаются значительные колебания, что косвенно влияет на точность производственного процесса.

  • Рабочая платформа. Гладкая столешница горизонтального формата. В большинстве случаев внутренние крепления платформы подвижны, что позволяет гасить большую часть энергии. Основными креплениями являются жесткие пружины в количестве четырех штук.

Важно, чтобы столешница отличалась максимальным показателем гладкости.

  • Приводной механизм. Представлен в виде ползуна, который надежно крепится снизу к металлической пластине — основному конструктивному элементу вибростола. С помощью двигателя совершаются вращательные движения в сторону эксцентрично прикрепленного груза. Эта особенность позволяет намного эффективнее гасить различные вибрации на поверхности стола.
  • Пусковое устройство . В данной конструкции два основных элемента — кнопки пуска и остановки. При подключении оборудования используется реле токово-теплового типа, что эффективно защищает оборудование от ненужных перегрузок.

Вышеуказанные элементы конструкции позволяют добиться незначительной степени вибрации оборудования, а также обеспечивают максимально равномерное распределение кинетической энергии по всей площади столешницы.

Основными параметрами, оказывающими существенное влияние на эффективность и производительность вибростола, являются частота вращения главного вала двигателя и процент амплитуды колебательного движения.

Помимо вышеописанных компонентов, вибростол также содержит основную вилку для электропитания, резинометаллические опоры, розетку для подключения к электрической сети и специализированные вибраторы электромеханического типа.

Просмотров

Вибростол — сложное техническое устройство, которое представлено в различных вариациях и вариантах. Эти устройства условно классифицируются на основе нескольких факторов.

  • Размеры и площадь поверхности рабочего стола … Чем больше рабочий стол, тем выше и производительнее технические характеристики оборудования. Увеличение показателя позволяет одновременно уплотнять несколько форм или изделий.
  • Фактическая мощность … Фактор, по которому определяется производительность используемого оборудования. В зависимости от массы размещаемых изделий для вибростола подбирается тот или иной двигатель. При неправильном выборе двигателя КПД устройства значительно снижается.
  • Амплитуда колебаний. При наличии устройства, способного регулировать частоту вибрационного воздействия, оператор оборудования имеет возможность быстрого переключения вибростола на тот или иной режим работы в зависимости от использования определенных материалов или назначения.

Для удовлетворения определенных потребностей клиента производители выпускают два основных типа вибростолов: формовочные и распалубочные … Первый тип более универсальный и в основном используется для уплотнения определенных изделий с помощью вибрации.

Распалубочная разновидность — это промышленный тип оборудования, в котором создание определенных изделий осуществляется с помощью небольших специализированных насадок. В любом случае готовая продукция производится из так называемой формовочной тары.

Как выбрать?

Качество производственных работ и функциональные характеристики оборудования напрямую зависят от правильного выбора вибростола. Специалисты выделяют следующие показатели, на которые необходимо обратить особое внимание.

  • Рабочая поверхность. Вибростол должен быстро обрабатывать заявленные поверхности различных размеров и форм, поэтому перед приобретением оборудования необходимо учитывать размеры основной столешницы. А также стоит обратить внимание на материал рабочей части. Производители выпускают такие устройства из черных металлов, алюминия или нержавеющей стали.

Для более удобной работы с оборудованием необходимо выбрать вибростол с дополнительными бортиками по бокам.

  • Пульт ДУ … Наличие выносного пульта управления позволяет повысить функциональные свойства оборудования. С его помощью оператор устройства может установить время работы, отключить вибростол или изменить характеристики амплитуды и колебаний.
  • Вибратор … Основным требованием к глубинному вибратору является наличие равномерно распределенной вибрации, что повышает эффективность и производительность оборудования. Электропитание сети обычно выбирают 220 В или 380 В в зависимости от характеристик электрической сети.

Для обеспечения максимально возможной производительности устройства особое внимание необходимо уделить таким показателям, как конструктивные свойства эксцентрика, узел крепления главного привода и оснащение рабочей площадки в зависимости от заявленной мощности.

Как сделать самому?

Перед тем, как сделать вибростол своими руками, необходимо учесть все конструктивные особенности и параметры будущего изделия. Одной из самых важных частей оборудования является вибрационный каток. Это можно сделать довольно простыми способами.

  • Формовочное устройство … Основное назначение этого элемента — вибротрамбовка бетонного раствора, предварительно залитого в литейную форму.
  • Деформирующее оборудование … Предназначено для быстрого и эффективного извлечения цельных изделий из специальных форм. Это действие осуществляется с помощью специализированного устройства.
  • Нестандартные идеи. Они используются для производства ограниченного количества конкретного продукта, вне производственной практики, в домашних условиях или для небольшого частного предприятия.

Чтобы не было ошибок в процессе изготовления вибростола, необходимо следить за регулировкой вибрации и максимально надежно прикрепить основную конструкцию к полу. А также следует обратить внимание на качество сварочных швов и горизонтальность столешницы.

Подготовка материалов и инструментов

Чтобы сделать вибростол самостоятельно, необходимо заранее подготовить определенные инструменты и материалы. Без них дальнейшая работа по изготовлению стола лишена малейшего смысла.

Для создания функционального оборудования вам понадобятся:

  • труба металлическая для производства стаканов;

  • пружины для вибростола в количестве 4 шт. создавать подвижные опоры;

  • стальной лист

    , толщина которого 8 мм, для столешницы;

  • Тип проката

    для быстрой сварки элементов конструкций;

  • крепеж

    для эффективной фиксации вибромотора;

  • двигатель мощностью 1 кВт;

  • специализированный аппарат, позволяющий производить электросварку.

Помимо инструментов, описанных выше, необходимо также приобрести электродрель, болгарку по металлу и корпус, используемый для установки панели управления и дополнительного оборудования.

Создание чертежа

Разработка чертежа вибростола — особо ответственный процесс, от которого зависит успех внедрения оборудования. Чтобы избежать различных ошибок при изготовлении устройства, вы можете воспользоваться проверенной документацией, либо приступить к созданию эскиза самостоятельно.

Как показывает практика, для оптимальные размеры рабочей поверхности 50х100 см, при этом расстояние от столешницы до пола не может превышать 80 см. В противном случае происходит снижение КПД оборудования.

В процессе создания чертежа необходимо знать о некоторых особенностях. . Например, поверхность столешницы всегда должна находиться в горизонтальной плоскости, при этом ножки каркаса не могут отличаться по длине. А также стоит обратить внимание на то, что двигатель не должен касаться ни металлических элементов, ни самого основания.

Выбор двигателя

Одним из самых простых вариантов изготовления вибростола является использование автомобильных рамп. Для этого следует подготовить 3-4 ската, строительный молоток и деревянный щит. Уплотнение происходит при установке заранее подготовленных форм на щит, который монтируется на основание из покрышек.

Помимо описанного выше способа изготовления, можно создать вибростол в домашних условиях с помощью электродвигателей от перфоратора или дрели. В этом случае используется металлическая основа, которую располагают в горизонтальной плоскости.

Уплотнение используемого материала происходит за счет преобразования кинетической энергии с помощью электродвигателя. Кроме двигателей, описанных выше, для самодельного вибростола можно использовать и двигатель от стиральной машины. При этом особое внимание необходимо уделить подшипникам вала и фиксации оборудования в плоскости.

Сборка

Первое, что необходимо сделать для сборки готового изделия, это разметить используемую металлоконструкцию согласно разработанному чертежу. А также следует вырезать заготовки.

Дальнейший пошаговый процесс создания виброоборудования.

  • Сварка площадки из металлического профиля в соответствии с выбранными размерами.

  • Крепление специальных подпятников для крепления рамы к стойкам.

  • Добавление прямоугольного основания к ножкам основной рамы.

  • Установка ребер жесткости и контроль сварных соединений.

  • Установка дополнительных подстаканников для увеличения диаметра внешних пружин.

  • Усиление столешницы ребрами жесткости.

  • Приварка подстаканников для пружин.

  • Установка и фиксация вибромотора.

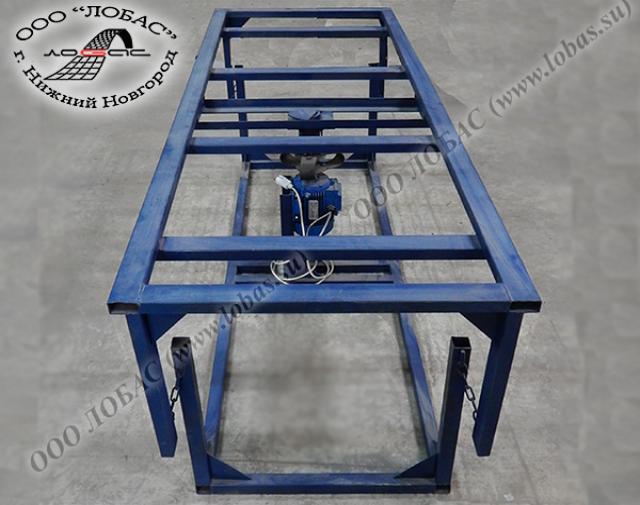

  • Сборка рамы и платформы в соответствии с чертежом.

После выполнения вышеуказанных действий необходимо подключить кабель питания и провести пробный запуск оборудования. Анализ функциональных систем проводится с помощью веса, который регулируется с помощью эксцентрикового устройства.

Как сделать вибростол своими руками смотрите ниже.
