Вермикулит в штукатурке: Разумная энергоэффективность. Сухие смеси VERMIX

Штукатурка с вермикулитом как теплоизолятор стен

Добавить в закладки ● Сборка-1 Нажмите «Ctrl + D» чтобы сохраните сайт в браузере

Вермикулит в чистом виде, это минерал, имеющий слоистую структуру. Относясь к группе гидрослюд, он содержит природную влагу. Быстрый нагрев приводит к увеличению объема частиц – происходит вспучивание материала, он приобретает пластинчатую пористость, благодаря ей, низкую теплопроводность. Вспученный вермикулит эластичный, объемный материал.

Применение вермикулита в строительной сфере

В строительстве используется в качестве природного экологически чистого утеплителя (как сыпучий утеплитель, в виде матов), наряду с органическим утеплителем Эковата. Находит применение в строительной сфере как наполнитель легких бетонов, в качестве огнезащитного покрытия. Учитывая уникальные природные качества, его вводят в состав штукатурной смеси, с целью придать ей дополнительные свойства звуко-и теплоизолятора, сохранить пористость стен после отделочных работ (дышащие стены).

«Теплая» штукатурка», в которой наполнителем является вермикулит, это строительная смесь для штукатурных работ. Используется как наружной отделки сооружений, так и для внутренних работ. Вермикулит обладает эластичной структурой, что дает значительные преимущества при использовании такого наполнителя в сравнении с другими теплоизоляционными материалами.

При использовании в отделке фасадов зданий штукатурного покрытия с вермикулитом создается отличный защитный слой, предохраняющий стену от негативного влияния погодных условий, например, значительного перепада температур, сильных порывов ветра, воздействия града либо дождя.

Штукатурка с вермикулитом легко наносится и затирается, образующееся покрытие имеет привлекательный вид. Притом, благодаря свойствам наполнителя толщина вермикулитового состава может быть меньше, чем у других видов штукатурки.







Достоинства и преимущества «теплой» штукатурки с вермикулитом

У отделочного материала с вермикулитом есть ряд неоспоримых достоинств:

  • Наполнитель имеет сильнопористую структуру, из-за чего покрытие обладает низкой теплопроводностью. Штукатурка создает теплоизоляционную защиту и огнеупорный слой.
  • Вермикулит обладает химической инертностью, что делает покрытие совершенно безопасным для людей, и придает материалу статус экологически чистого материала.
  • Пористая структура природного наполнителя придает отделке хорошие звукоизоляционные свойства, что позволяет, накладывая менее толстый слой относительно других составов, и при этом достигать хорошей звукоизоляции.
  •  «Теплая» штукатурка с вермикулитом обладает долговечностью.
  • Состав можно накладывать небольшим слоем, что дает возможность приобретать меньшее количество отделочного материала, снизить нагрузку на фундамент.
  • Вермикулитовый раствор имеет меньший объемный вес, по сравнению с обычными рабочими растворами.

Недостатки штукатурки с вермикулитом

  • При использовании такого материала необходимо учитывать, что состав обладает высокой степенью водопоглощения – до 500% от собственного веса, и может потребоваться дополнительная защита от воздействия влаги.
  • Помещение, отделанное «теплой» штукатуркой с вермикулитом, должно иметь хорошую вентиляцию, т.к. состав может впитывать большое количество влаги и создавать в комнате повышенную влажность, если не будет возможности ее выводить.
  • Вермикулит находится в сегменте дорогих материалов, но его положительные свойства, экономический эффект, вполне оправдывают выбор теплой штукатурки с таким природным наполнителем.

Осталось добавить – теплопроводность вермикулитовых штукатурок зависит от состава смеси, способа нанесения. Коэффициент паропроницемости близок по значению с показателями древесины. Применение раствора теплой штукатурки с вермикулитом позволяет получить экономию на кирпичной кладке до 25 %.







Вермикулитовые смеси, стяжки, штукатурки в Санкт-Петербурге

на основе вермикулит



Previous


Next

  1. Главная
  2. Вермикулит
  3. Вермикулит в строительстве
  4. Вермикулитовые смеси VERMIX

Теплоизоляционные сухие строительные смеси VERMIX

  • содержат вспученный вермикулит

  • входят в группу легких бетонов

  • не имеют аналогов в России

Приобретайте смеси VERMIX в компании РЕМИКС >>

Штукатурка для внутренних работ VERMIX ШВ25

Для утепления и выравнивания стен внутри зданий

Штукатурка для внутренних работ VERMIX ШВ50

Для утепления и выравнивания стен внутри зданий

Штукатурка для наружных работ VERMIX ШН25

Для утепления и выравнивания стен снаружи зданий

Штукатурка для наружных работ VERMIX ШН50

Для утепления и выравнивания стен снаружи зданий

Кладочная смесь VERMIX К50

Для каменной и кирпичной кладки с повышенными теплоизоляционными свойствами

Кладочная смесь VERMIX К75

Для каменной и кирпичной кладки с повышенными теплоизоляционными свойствами

Стяжка для пола VERMIX C50

Для утепления и звукоизоляции бетонных полов

Стяжка для пола VERMIX С100

Для утепления и звукоизоляции бетонных полов

Рецептуры сухих смесей VERMIX разработаны совместно с производителем сухих строительных смесей компанией РЕМИКС.

Название брэнда VERMIX звучит по-русски ВЕРМИКС и включает в себя два корня: VER – вермикулит и MIX – смесь.

В зависимости от содержания кварцевого песка смеси VERMIX различаются по весу и марочной прочности.

Цифры в названии смеси обозначают марочную прочность, например, аббревиатура ШН25 означает «Штукатурка для наружных работ с марочной прочностью 25».

Смеси с марочной прочностью ниже М50 не являются конструкционными и предназначены только для теплоизоляции.

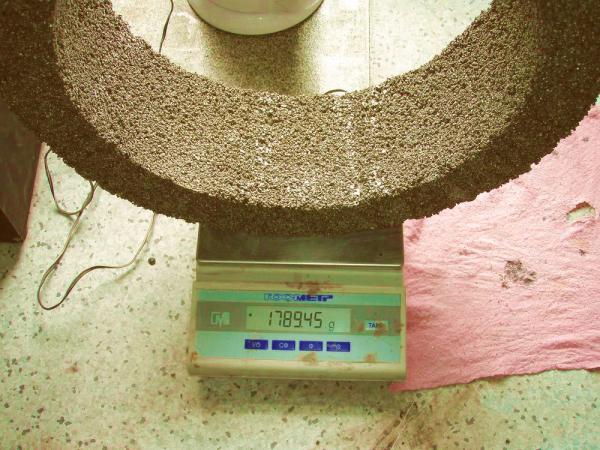

Лёгкая штукатурка со вспученным вермикулитом VERMIX. Лабораторный образец

Применение вермикулитовых смесей VERMIX

Сухие строительные смеси VERMIX со вспученным вермикулитом применялись для строительства таких знаковых для города объектов, как 2-я сцена Мариинского театра, Экспофорум, стадион Зенит. Замена традиционных штукатурок смесями VERMIX позволили строителям решить различные задачи: облегчить конструкции, создать дополнительный теплоизолирующий и звукоизоляционный слой.

Вспученный вермикулит как наполнитель в легкие бетоны и штукатурки

При использовании вспученного вермикулита в качестве наполнителя в легкие бетоны и штукатурки можно добиться решения нескольких строительных задач:

  • уменьшения веса материала,
  • теплоизоляции,
  • звукоизоляции и
  • огнезащиты.

В Европе и США вспученный вермикулит активно включают в бетоны при строительстве жилых зданий и промышленных объектов. Штукатурками со вспученным вермикулитом покрывают также дно бассейнов, предназначенных для эксплуатации в зимнее время. Такие специализированные штукатурки создают теплоизоляционный барьер между дном бассейна и почвой, что позволяет экономично поддерживать определенную температуру воды в бассейне.

Вермикулит в составе штукатурок решает еще одну важнейшую задачу строительства – огнезащиту. Мы рекомендуем строителям применять вермикулитовые штукатурки при строительстве и отделке общественных зданий, в частности, кафе, ресторанов, торговых,  развлекательных и спортивных центров.

В России такие облегченные бетоны с вермикулитом пока применяют мало, в основном, для решения специальных задач при строительстве нетиповых объектов.

Смеси VERMIX для отделки газобетона

За последнее десятилетие в России кладка из автоклавного газобетона получила широкое распространение в индивидуальном жилищном строительстве и в зданиях с монолитным каркасом. Однако производство штукатурных фасадов для такой кладки сопряжено с определенными сложностями. Такие фасады предъявляют специфические требования к штукатуркам из-за особенностей основания.

Соответствие технических характеристик штукатурок VERMIX и газобетона обеспечивают совместимость отделочного слоя с основанием и улучшение эксплуатационных свойств штукатурок.

  • Марочная прочность штукатурных смесей VERMIX близка по прочности газобетона и составляет примерно 2,5 МПа. Это соответствие предотвращает возникновение напряжений на границе штукатурка–основа.
  • Плотность растворов, полученных на основе смесей VERMIX, не превышает плотности наиболее распространенных марок газобетона и составляет 400–500 кг/м³.
  • Теплопроводность штукатурок VERMIX 0,12–0,13 Вт/(м×К) обеспечивает дополнительное утепление конструкции. Толщина слоя должны быть подтверждена расчетами, хотя обычно достаточно слоя толщиной 30–50 мм слоя.
  • Паропроницаемость штукатурки позволяет вести фасадные отделочные работы сразу после кладки.

Рекомендации по отделке газобетона смесями VERMIX

В 2011 году Санкт-Петербургский Политехнический Университет в сотрудничестве с Национальной Ассоциацией Производителей Автоклавного Газобетона разработал учебное пособие по отделке кладки из газобетона. Автор учебного пособия Г.И.Гринфельд. В пособии систематизирована информация по работе с ячеистым бетоном с учетом современных нормативных документов. Пособие предназначено для студентов вузов по специальности «Строительство» и для систем повышения квалификации специалистов строительной отрасли.

Авторы пособия изучали возможность применения сухих строительных смесей VERMIX на основе вермикулита дла штукатурки и кладки газобетонных блоков. В учебном пособии приведены рекомендации по применению сухих смесей VERMIX в отделке газобетона.

Вермикулитовая и перлитовая штукатурка от THE SCHUNDLER COMPANY

Вермикулитовая и перлитовая штукатурка от THE SCHUNDLER COMPANY

ПЕРЛИТ И
ВЕРМИКУЛИТ
ШТУКАТУРКА
ШАНДЛЕР

СМЕШАННЫЕ КОНСТРУКЦИИ
ОГНЕСТОЙКОСТЬ

РУКОВОДСТВО ПО СТРОИТЕЛЬСТВУ

Компания Шундлера
10 Central Street
Nahant, MA 01908
732-287-2244 www.schundler.com


ПЕРЛИТОВАЯ И ВЕРМИКУЛИТОВАЯ ШТУКАТУРКА

ЛЕГКАЯ И ИЗОЛЯЦИОННАЯ ОГНЕЗАЩИТНАЯ


Перлитовые и вермикулитовые штукатурки состоят из смеси расширенных заполнителей перлита или вермикулита с чистым гипсом или портландцементом. При правильном смешивании с водой их можно наносить на стены и/или потолочные поверхности, а также на металлическую проволочную или гипсовую рейку для огнезащиты конструкционной стали. Как гипсовые, так и цементные штукатурки также могут использоваться для легких изоляционных конструкций навесных стен и облицовки лестничных клеток. Возможна экономия веса, места, рабочей силы и строительных материалов.

Гипсовая штукатурка:
Заполнитель перлитовой штукатурки, смешанный с гипсом, обеспечивает идеальную базовую штукатурку для внутренних стен и потолков, а также для мембранной противопожарной защиты нижней стороны полов и кровельных конструкций или элементов конструкционной стали.

Напыляемая противопожарная защита с цементным огнезащитным составом Schundler

Компания Schundler производит цементные напыляемые огнезащитные материалы уже более десяти лет. Осенью 2003 года она представила несколько собственных брендов. В настоящее время она больше не производит напыляемые огнезащитные материалы. Тем не менее, для справочных целей приведены следующие ссылки:

  • Schundler Classic 5 LD
    • Schundler Classic 5 LD Руководство по применению
  • Schundler Classic 5 MD
  • Schundler Classic 5 XY

Портландцемент:
Штукатурку на основе перлито-портландцемента можно использовать как на новых, так и на ремонтных работах — в качестве базового слоя для штукатурки, керамической плитки или каменной облицовки. Перлитно-портландцементные штукатурки одобрены для огнезащиты колонн стальных конструкций в течение 4 часов. Они идеально подходят для подверженных атмосферным воздействиям элементов стальных конструкций, требующих противопожарной защиты. Для увеличения прочности на сжатие можно добавить заполнитель песка. Там, где это желательно, все штукатурки, содержащие портландцемент, должны наноситься на металлическую или проволочную решетку или другие подходящие поверхности, подготовленные с помощью одобренного жидкого связующего вещества. Штукатурка металлической или проволочной решетки обычно выполняется в три слоя, но некоторые строительные нормы и правила допускают нанесение двухслойной штукатурки при определенных условиях. Двухслойная штукатурка чаще всего используется при проведении ремонтно-отделочных работ.

Преимущества:

  • Легкий — весит примерно на 60 % меньше, чем обычная песчаная штукатурка, экономя около одной тонны (907 кг) на каждые 100 ярдов 2 (83,6 м 2 ) материала, нанесенного толщиной 13 мм.
  • Изоляционный — в 4 раза более устойчивый к теплопередаче, чем песчаная штукатурка… позволяет экономить на отоплении и кондиционировании воздуха… экономит энергию.
  • Огнестойкий — негорючий и нетоксичный … обеспечивает до 5 часов огнезащиты при минимальном весе и толщине … более 50 конструкций, испытанных на огнестойкость признанными лабораториями.
  • Шумоподавление — Уменьшает передачу звука между разделами. (см. также 1 ниже)
  • Приспосабливаемый — Упаковывается в мешки по 3 или 4 кубических фута (85 или 113 литров) в США и Канаде и в мешки по 100 литров в большинстве других стран. Легко отмерять, смешивать и обрабатывать… Смешивание на рабочем месте позволяет правильно подобрать пропорции для соответствия различным спецификациям материалов на основе гипса.
  • Долговечность — не подвержена гниению или гниению… прочная, но не хрупкая… выдерживает замораживание-оттаивание… успешно используется на крупных строительных объектах с 19 лет46.
  • Перлитовые и вермикулитовые штукатурки обеспечивают защиту колонн, перегородок и нижней стороны полов и кровельных конструкций. Эта защита может применяться как с грубой отделкой, так и с привлекательной, прочной отделкой.

    Во время пожара адекватная противопожарная защита требует, чтобы температура несущих элементов поддерживалась ниже критической точки, при которой вероятно возникновение ослабления или разрушения. Повторные испытания в течение многих лет показали, что как перлито-гипсовая штукатурка, так и вермикулитно-гипсовая штукатурка исключительно эффективны в блокировании пламени и замедлении передачи тепла. При воздействии пламени перлитовые и вермикулитовые штукатурки выделяют химически связанную воду в виде водяного пара, что помогает поддерживать температуру штукатурки ниже 212°С.0087 0 F, пока вся вода не испарится в виде пара. Между тем, изолирующее действие заполнителей перлита или вермикулита задерживает выделение пара и замедляет передачу тепла, тем самым улучшая общие противопожарные характеристики.

    В отличие от обычной песчаной штукатурки, которая может расширяться и «взорваться» во время пожара и/или при воздействии высоких температур, перлитные и вермикулитовые штукатурки имеют низкие характеристики линейного расширения, что значительно уменьшает количество и размер трещин. За счет уменьшения количества и размера трещин в штукатурке тепло и пламя огня не могут так легко и быстро проникать в поверхность штукатурки.

Ограничения:

  • Применяются обычные ограничения для гипсовой штукатурки и портландцементной штукатурки.
  • Нанесение штукатурки на любые поверхности, покрытые битумными составами, не рекомендуется.
  • Штукатурка из перлитового гипса не рекомендуется наносить на панели лучистого отопления из-за ее изолирующих свойств.
  • Длинные непрерывные участки штукатурки на основе гипса или портландцемента должны быть разрушены для снятия напряжений и деформаций, вызванных тепловыми или структурными движениями.
  • Поверх монолитного бетона толщина связующей штукатурки и перлито-гипсового грунта не должна превышать 3 1 / 8 дюймов (10 мм) на потолках и 5 I / 8 дюймов (16 мм) на стенах. Если для получения нужных линий или поверхностей требуется дополнительная толщина, к бетонным поверхностям следует прикрепить самонесущую металлическую рейку.
  • Гипсовая штукатурка при использовании с перлитом должна быть измельчена и отверждена «для использования с легкими заполнителями».
  • При нанесении перлитно-гипсовой штукатурки с гладкой затирочной поверхностью на просечно-вытяжную или проволочную решетку рекомендуется добавлять в финишную смесь перлитную мелочь.

В данном руководстве особое внимание уделяется штукатуркам на основе гипса. Если вам нужна дополнительная информация о штукатурках на основе портландцемента, загляните на нашу страницу о цементных штукатурках ( Легкие армированные волокном перлитно-цементные штукатурки).

ФИЗИЧЕСКИЕ СВОЙСТВА:
Физические свойства перлитовых и вермикулитовых штукатурок варьируются в зависимости от состава смеси. Их можно проектировать с плотностью менее 15 фунтов/фут 3 (240 кг/м 3 ) или с добавлением песка или других заполнителей до 45 фунтов/фут 3 (720 кг/м 3 ). Различия в составах смесей будут влиять на плотность в сухом состоянии, изоляцию (проводимость) и огнестойкость, а также прочность. Некоторые типичные схемы смесей могут быть следующими:

ФИЗИЧЕСКИЕ СВОЙСТВА И СОСТАВ СМЕСИ
ДЛЯ ВЕРМИКУЛИТОВЫХ И ПЕРЛИТОВЫХ ШТУКАТУР

ТИПИЧНЫЕ СВОЙСТВА
ПЕРЛИТ ИЛИ
ВЕРМИКУЛИТ
АГРЕГАТ ДО
100 ФУНТОВ. ИЗ ГИПСА
ОПИСАНИЕ
ПРИМЕНЕНИЕ
СУШКА В ПЕЧИ
ПЛОТНОСТЬ
PCF
СРЕДНЕЕ
ТЕМПЕРАТУРА
ПРОВОДИМОСТЬ
2 CF/100 LBS Перлит/вермикулит
-гипс
покрытие для царапин
44,4 75 или 1,42
3 CF/100 фунтов Перлит/вермикулит
-гипс
коричневое покрытие
39,2 75 или 1.12
ТИПИЧНЫЕ КОНСТРУКЦИИ СМЕСИ ДЛЯ
ШАРОВОГО, КОРИЧНЕВОГО И ОТДЕЛОЧНОГО ПОКРЫТИЙ
(в кубических футах заполнителя
на 100-фунтовый мешок гипсовой штукатурки)
ГИПСОВАЯ РЕШЕТКА
МЕТАЛЛИЧЕСКАЯ РЕШЕТКА
КЛАДКА
ДВУХСЛОЙНАЯ РАБОТА
. .. Двойная штукатурка 2 КФ 3 КФ н/д
ТРИ СЛОЯ
…Scratch Coat 2 CF 3 CF 2 CF
…Brown Coat 2 CF 3 CF 2 CF
…Finish Пальто 1 CF 1 CF 1 CF

(Обратите внимание: это лишь некоторые типичные дизайны смесей.
Возможны и другие конструкции, которые могут быть рекомендованы в зависимости от условий работы,
погодные условия и различные физические требования.

Обратитесь к своему поставщику перлита или вермикулита за дополнительной информацией об этих смесях,
, или свяжитесь с любым из них:
Институт перлита
Ассоциация вермикулита


ПРИМЕНЕНИЕ:
Легкость, отсутствие сжимаемости и низкая водопотребность перлитно-гипсовых штукатурок или вермикуитово-гипсовых штукатурок делают их пригодными для использования с большинством штукатурных машин. Как царапины, так и коричневые покрытия можно наносить машинным способом на металлическую рейку, гипсовую рейку или каменную кладку.

ВРЕМЯ НАСТРОЙКИ:
Технические требования к штукатурке обычно требуют, чтобы время схватывания гипсовой штукатурки не превышало четырех часов. Медленно схватывающаяся штукатурка может привести к слабому базовому слою, чрезмерной усадке при высыхании и ненужным трещинам финишного покрытия. Чистый гипс и гипс, используемые в этих приложениях, должны быть гипсами с замедленным схватыванием со временем схватывания примерно 3-4 часа после смешивания.

ОГРАНИЧЕНИЯ:

  1. Перлитовые и вермикулитовые штукатурки не следует использовать на наружных поверхностях, регулярно подвергающихся воздействию воды или влаги. Там, где ожидается контакт с чрезмерной водой или влагой, рекомендуется использовать портландцементную штукатурку.
  2. Нанесение штукатурки на любые поверхности, покрытые битумными составами, не рекомендуется.
  3. Штукатурки из перлита и вермикулита не рекомендуется использовать поверх панелей лучистого отопления из-за их изолирующих свойств.
  4. Длинные непрерывные участки гипсовой или портландцементной штукатурки следует соответствующим образом разбивать, чтобы снять напряжение и деформацию, вызванные тепловыми или структурными движениями.
  5. На монолитном бетоне толщина связующего слоя штукатурки и перлитной или вермикулитовой штукатурки не должна превышать 3/8 дюйма на потолке и 5/8 дюйма на стенах. Если для получения желаемых линий или характеристик поверхности требуется дополнительная толщина, металлическая рейка должна быть закреплена на бетонных поверхностях.
  6. Штукатурка базового слоя не должна примыкать к полым металлическим дверным рамам или металлическому основанию, если не предусмотрены меры по снижению вибрации за счет заливки раствором, специальных анкеров или того и другого. Рейка и штукатурка должны уходить внутрь или за раму или основание.

СПЕЦИФИКАЦИЯ НАПРАВЛЯЮЩЕЙ ДЛЯ ПЕРЛИТОВОЙ ГИПСОВОЙ ШТУКАТУРКИ


ЧАСТЬ 1. ОБЩИЕ СВЕДЕНИЯ

1.01 ПРИМЕНЕНИЕ
Подрядчик по штукатурным работам должен предоставить всю рабочую силу, материалы, оборудование и надзор за укладкой перлито-гипсовой штукатурки и финишного покрытия в соответствии с рекомендациями, опубликованными Perlite Institute, Inc., применимыми чертежами и контрактной документацией. Нанесение перлитно-гипсовой штукатурки и финишных покрытий должно соответствовать Спецификации ANSI A42.1.

1.02 РАБОТА ДРУГИМИ
Обшивка и обрешетка, напыляемые волокнистые и цементные смеси, наносимые напылением декоративные отделочные материалы, гипсокартон или дополнительные материалы должны быть предоставлены другими сторонами.

ЧАСТЬ 2. ПРОДУКЦИЯ

2.01 ИДЕНТИФИКАЦИЯ И МАРКИРОВКА
Идентифицируйте упакованные материалы с торговой маркой производителя. Аналогичную информацию предоставить в товаросопроводительных документах, сопровождающих отгрузку сыпучих материалов.

2.02 ДОСТАВКА И ХРАНЕНИЕ МАТЕРИАЛОВ
Материалы доставлять на место проведения работ в оригинальной неповрежденной таре и хранить материалы над землей в защищенном от влаги и сырости месте.

2.03 МАТЕРИАЛЫ
Материалы должны соответствовать требованиям указанных спецификаций и стандартов, а также требованиям, указанным в настоящем документе:

  • а) Чистая гипсовая штукатурка — ASTM C-28
  • b) Заполнитель перлита или вермикулита — ASTM C-35
  • c) Вода: чистая и пригодная для питья
Неорганические заполнители для использования в гипсовой штукатурке
(основные спецификации ASTM C-35
Основные спецификации
Плотность
Ситовой анализ
(Процент, оставшийся на каждом сите, совокупный)
ПЕРЛИТ
6-12 фунт/фут 3
(от 96 до 192 кг/м 3 )
Sieve Size Maximum Minimum
No. 4 (4.75mm) 0
No.8 (2.36mm) 5 0
No .16 (1,18 мм) 60 5
№30 (600 мкм) 95 45
No.50 (300 microns) 98 75
No.100 (150 microns) 100 85
VERMICULITE
6-10 фунтов/фут 3
(от 96 до 160 кг/м 3 )
Размер сита Максимум Минимум
№4 (4,75 мм) 0
№ 8 (2,36 мм) 10 0
№ 16 (1,18 мм) 75 40
№ 30 (600 мкл)

400007
№30 (600 мкл)

400007
№30 (600 мкл)

95 40
№ 50 (300 микрон) 98 75
№100 (150 микрон) 100 90977

8 100 909007

48 100 90 0007

48 100 90 0007

9007

100 90 0007

9007

ЧАСТЬ 3. — ИСПОЛНЕНИЕ

3.01 ПРОПОРЦИИ И ПРИМЕНЕНИЕ.
Общие положения: Все поверхности металлических решеток и потолки из гипсовых решеток, прикрепленные упругими зажимами, должны быть покрыты тремя слоями. Блоковая кладка и гипсовая обрешетка могут быть как трехслойными, так и двухслойными.

Работа в три слоя

  1. Первичный слой: Первый слой должен состоять не более чем из 2 кубических футов (57 литров) перлита на 100 фунтов. (45,3 кг) чистого гипса. На каменных поверхностях, за исключением монолитного бетона, смесь должна состоять не более чем из 3 кубических футов (85 литров) перлита на 100 фунтов. (45,3 кг) чистого гипса.
  2. Коричневый слой: второй слой должен быть не толще
    3 кубических фута (85 литров) перлита на 100 фунтов. (45,3 кг) чистого гипса.

Двухслойная работа

  1. Гипсовая рейка. Смесь для двойной работы должна состоять не более чем из 2 кубических футов (57 литров) перлита на 100 фунтов. (45,3 кг) чистого гипса.
  2. Кирпичная кладка – смесь должна состоять не более чем из 3 кубических футов (85 литров) перлита на 100 фунтов. (45,3 кг) чистого гипса.
  3. Монолитный бетон — Смесь для выравнивающего покрытия, содержащая не более 3 кубических футов (85 литров) перлита до 100 фунтов. (45,3 кг) чистого гипса наносится поверх утвержденного жидкого связующего.
  4. Дозирование финишного слоя — Когда используется гладкая гипсовая известковая замазка, нанесенная шпателем, она должна содержать мелкие частицы перлита в пропорции от 0,5 до 1,0 кубических футов (от 14 до 28 литров) на 100 фунтов. (45,3 кг) затирочного гипса. Спецификации, представленные в настоящем документе, включают части Стандартной спецификации Американского национального института стандартов для гипсовой штукатурки A42.1, но различаются по формату и содержанию для соответствия
    к текущим рекомендациям Perlite Institute, Inc.


ИСПЫТАНИЯ И СЕРТИФИКАТЫ

Перлитовые и вермикулитовые гипсовые штукатурки многократно тестировались Underwriters Laboratories, Factory Mutual и многими другими органами по нормам и правилам. В прошлом рейтинги огнестойкости присваивались UL, NBS, Университетом штата Огайо, Калифорнийским университетом. Как правило, штукатурки на основе гипса имеют гораздо более высокие оценки, чем штукатурки на основе цемента, и были достигнуты оценки в диапазоне от 1 до 5 часов. См. U.L. Справочник огнестойкости для конкретных проектных рейтингов и информации.

НЕКОТОРЫЕ ТИПИЧНЫЕ U.L. ПРОТИВОПОЖАРНЫЕ СИСТЕМЫ
ДЛЯ КОНСТРУКЦИОННЫХ КОЛОНН
X401 — 2 ЧАСА
X402 — 2, 3 и 4 ЧАСА
X403 — 3 И 4 ЧАСА
X404 — 4 ЧАСА
X405 — 4 ЧАСА
X406 — 4 ЧАСА
X407 — 4 ЧАСА
X408 — 4 ЧАСА
X410 — 3 ЧАСА
X411 — 3 ЧАСА
X413 — 2 ЧАСА
NBS/BMS-135 —2, 3 и 4 ЧАСА
НЕКОТОРЫЕ ТИПИЧНЫЕ U. L. ПРОТИВОПОЖАРНЫЕ СИСТЕМЫ
ДЛЯ ОГРАНИЧЕННЫХ И БЕЗУСТРЕМЛЕННЫХ УЗЛОВ
A406 — 5 ЧАСОВ
A401 — 4 ЧАСА
A405 — 4 ЧАСА

D403 — 4 ЧАСА
D404 — 3 И 4 ЧАСА
D405 — 4 ЧАСА
D407 — 2 ЧАСА

D910 — 1 1 / 2 , 2 И 3 ЧАСА
D911 — 2 ЧАСА

P405 — 3 ЧАСА
P406 — 3 ЧАСА
P909 — 1 ЧАС

НЕКОТОРЫЕ ТИПИЧНЫЕ U.L. ПРОТИВОПОЖАРНЫЕ СИСТЕМЫ
ДЛЯ СТЕН И ПЕРЕГОРОДОК
U-201 — 4 ЧАСА
U-203 — 2 ЧАСА
U-316 — 1 ЧАС
U-409 — 1 ЧАС
U-413 — 2 ЧАСА

Некоторые из этих рейтингов относятся к перлиту, а некоторые к вермикулиту.
Пожалуйста, проверьте свой U.L. Каталог огнестойкости для самых последних значений
а также для дизайна, списков производителей и т. д.


СЕРТИФИКАТЫ BSA/MEA НЬЮ-ЙОРКА

Кроме того, Schundler Perlite Plaster Aggregate поддерживает в Нью-Йорке номер одобрения BSA/MEA BSA 17-51-SM. Schundler Vermiculite Plaster Aggregate соответствует стандартам BSA 16-51-SM и BSA 360-51-SM.


1 ЗВУКОАДСОРБЦИЯ АКУСТИЧЕСКИХ ШТУКАТУР

Следующие коэффициенты поглощения реверберации на акустической вермикулитовой штукатурке были измерены в ходе испытаний Acoustical Investigation and Research Organization Limited много лет назад. У нас нет исходной информации о тестировании, но мы считаем, что некоторая информация может быть лучше, чем ничего.

ЧАСТОТНЫЕ БНД В ОБЛАСТИ (ЦИКЛЫ)
125
250
500
1000
2000
4000
0,20 0,30 0,50 0,65 0,90 0,90

(Испытательный образец состоял из штукатурки толщиной 12,5 мм (1/2 дюйма), нанесенной распылительной машиной на просечно-вытяжную решетку, на которую были нанесены два слоя легкой штукатурки. )


Для получения дополнительной информации, пожалуйста, позвоните или свяжитесь либо:

Перлитовый институт
Вермикулитовая ассоциация

или :
Компания Schundler

10 Central Street
Nahant, MA 01908
732-287-2244 или www.schundler.com

электронная почта: [email protected]

Назад к Строительные материалы Главная страница

Вернуться на Домашняя страница (Главная страница www.schundler.com)

Гипсо-вермикулитовый

Гипсо-вермикулитовый

Резные фигурки из гипса и вермикулита





ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: когда я выполнял этот проект более 10 лет назад со своими учениками, я не знал, что некоторые виды вермикулита загрязнены асбестом — определенно не то, чему ученики (или учителя) должны подвергаться!

Я не знаю, можно ли смешать гипс с мелкозернистыми опилками вместо вермикулита, чтобы получить аналогичный материал для резьбы, но имейте в виду, что использование вермикулита может быть небезопасным.

Если вы найдете хороший альтернативный материал, сообщите мне!

Материалы:
Гипс
Мелкотекстурированный вермикулит (СМ. ВНИМАНИЕ ВЫШЕ)
Вода, миска, мерный контейнер
32 унции. Стаканы из пенопласта (для использования в качестве форм)
Пластиковые ножи
Пластиковые пакеты объемом галлон
Прозрачный акриловый герметик

Введение:
Покажите примеры абстрактного/беспредметного искусства и попросите учащихся обратить внимание на акцент на форму и форму. (Необязательно, покажите примеры примитивных скульптур.) Объясните, что учащиеся будут резать мягкий рассыпчатый материал, который не особенно подходит для высокодетализированных работ, и поэтому они должны планировать простые конструкции.

Процедура:
1. Смешайте гипс, вермикулит и воду в следующих пропорциях: 3 части вермикулита, 2 части гипса, 2+ части воды. Смешайте сухие ингредиенты в большой миске или ведре. Добавьте воду и дайте постоять, пока она не перестанет пузыриться (минуту или две). Хорошо перемешать руками, выдавливая все комочки. (Если используется мерный контейнер на кварту, соотношение будет составлять 3 кварты вермикулита, 2 кварты гипса, 2 кварты + около 1/2 стакана воды. Это даст четыре формы для чашек на 32 унции.)
2. После смешивания сразу перелить в 32 унции. Сформируйте чашки из пенопласта и постучите по бокам формы, чтобы пузырьки воздуха поднялись наверх.
3. Дать затвердеть (по крайней мере, в течение ночи) и накрыть формы пластиковыми пакетами, чтобы сохранить свежесть до готовности к использованию. (Если запаковать в галлонный пакет с застежкой, эта смесь останется достаточно мягкой, чтобы ее можно было резать в течение как минимум четырех недель!)
4. Когда смесь затвердеет, осторожно удалите плесень.
5. Так как материал очень мягкий и остается очень влажным, пластиковый нож является хорошим инструментом для резьбы. Когда работа будет закончена, верните ее в полиэтиленовый пакет, чтобы она оставалась влажной до следующего урока.
