Узел плиты перекрытия в кирпичной стене: Узел опирания плиты перекрытия на кирпичную стену — Elite-k

Содержание

Узел опирания плиты перекрытия на кирпичную стену — Elite-k

При выполнении строительных мероприятий по возведению зданий, для устройства межэтажных перекрытий используются пустотные и ребристые панели. Они усилены стальной арматурой, позволяющей компенсировать возникающие напряжения. Для обеспечения прочности возводимых строений необходимо правильно выполнять опирание плит перекрытия на несущие стены. Важно правильно располагать межэтажные панели, обеспечивать требуемую площадь опорной поверхности. Соблюдение указанных требований позволит повысить надежность возводимых конструкций, срок их эксплуатации.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

  • над подвальным помещением;
  • между этажами здания;
  • под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

  • сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
  • сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Особенностью панелей является:

  • повышенная прочность;
  • увеличенная несущая способность;
  • монтажная готовность;
  • технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

  • надежностью;
  • жесткостью;
  • влагостойкостью;
  • огнестойкостью;
  • звуконепроницаемостью;
  • долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

  • различных видов кирпича;
  • вспененных блоков;
  • газобетонных элементов;
  • армированного бетона.

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Как правильно выполнить опирание плиты перекрытия на несущие стены

Важно знать, каким образом можно устанавливать перекрывающие панели. Возможны два варианта:

  • по двум противоположно расположенным сторонам. Короткие участки устанавливаются на две опоры, арматурный каркас компенсирует изгибающие напряжения. Изделие при этом равномерно деформируется под воздействием нагрузок, сохраняет целостность благодаря арматурному каркасу;
  • на три опоры, образующие цельный контур. Способ применяется при расположении плит по краям помещения с опиранием длинной стороны на стену. При установке важно длинную сторону опирать на расстояние, не превышающее высоты изделия. Армированная конструкция изгибается не всей плоскостью, а свободным краем.

Запрещается производить установку следующим образом:

  • опираясь на стены длинными сторонами. Возможно образование трещин и нарушение целостности, так как арматурный каркас компенсирует напряжения только в продольном направлении;
  • на три последовательно расположенные опоры. Велика вероятность выгиба центральной зоны плиты в противоположную сторону с образованием в верхней части растянутого участка. Однопролетная конструкция может треснуть;

  • на две опоры с консольным вылетом крайней части панели. Неопытные застройщики такой вариант применяют для устройства балкона, но с возрастанием консоли имеется риск разрушения конструкции;
  • на отдельно расположенные торцы колонн. Этот способ противоречит принципу функционирования арматуры, которая не может обеспечить целостности изделия и выполнять возложенные функции в таких условиях;
  • с односторонним или двусторонним защемлением крайних участков. Защемленные панели по принципу работы отличаются от элементов с шарнирным опиранием. Защемление может вызывать образование нежелательных трещин.

Планируя установку перекрывающих панелей важно выбрать правильный метод установки и не допустить ошибок.

Глубина опирания плит перекрытия на различные виды стен

Действующими нормативными документами и строительными правилами регламентированы следующие размеры опорной поверхности для стен, изготовленных из различных материалов:

  • крупнопанельные конструкции – 5–9 см;
  • кирпичные опоры – 9–12 см;
  • газобетонные стены – 12 см;
  • пеноблочные элементы – 12 см;
  • внешние, капитальные стены – до 25 см.

Соблюдение указанных рекомендаций при выполнении монтажных работ гарантирует надежность возводимых строений.

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

  • длины изделия;
  • массы пролетной конструкции;
  • толщины капитальной стены;
  • наличия теплоизоляции и облицовки;
  • сейсмостойкости строения;
  • вида действующих нагрузок.

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные. Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Опирание пустотных плит перекрытия при монтаже

Для выполнения работ по монтажу панелей необходимо подготовить специальное оборудование и инструменты:

  • автомобильный кран, грузоподъемность которого позволяет поднимать плиты;
  • такелажную оснастку – стропы, соответствующие весу панелей, и шнур-причалку;
  • инвентарные подмостки, облегчающее выполнение работ на высоте;
  • монтажный лом, позволяющий корректировать положение плит при установке;
  • отвес и нивелир, необходимые для контроля расположения панелей;
  • анкера, фиксирующие плиты после их установки на опорную поверхность стен.

Для герметизации зазоров также потребуется цементный раствор, который необходимо приготовить до выполнения монтажных мероприятий.

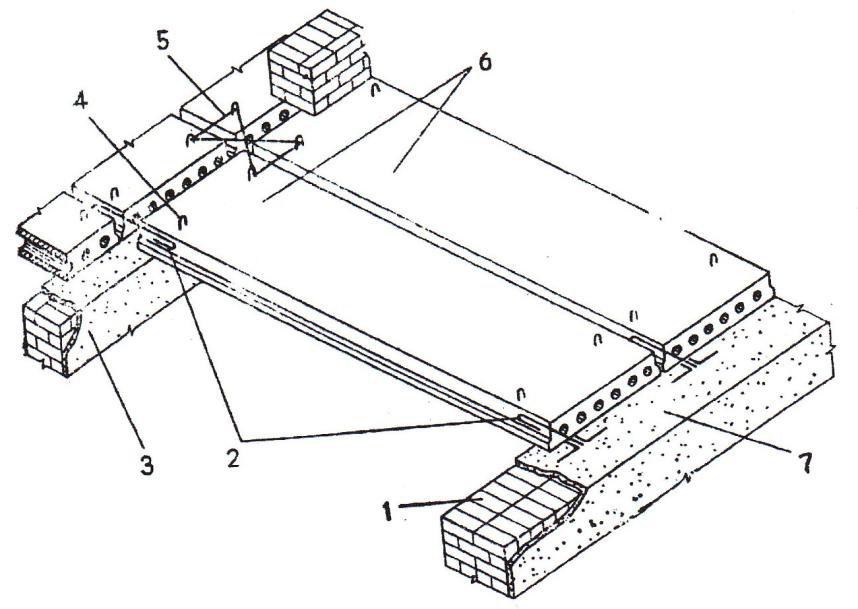

При установке элементов в зданиях из кирпича соблюдайте размеры опорной поверхности. Выполняйте работы по следующему алгоритму:

  1. Проверьте горизонтальность опорной поверхности кирпичных стен, на которые должны быть установлены опорные ригели. Перепад высот не должен превышать 1 см.
  2. Положите предварительно подготовленный цементный раствор по всей площади опорной поверхности. Разровняйте поверхность в зоне контакта.
  3. Застропите элемент перекрытия, переместите его к участку монтажа. Плавно опускайте, координируя положение панели с помощью ломиков.
  4. Проконтролируйте размер опорной поверхности, окончательно опустите монтируемую панель. Снимите строповочные элементы.
  5. Произведите анкеровку сформированного перекрытия путем фиксации панелей к стенам. Располагайте анкера с равным интервалом, составляющим 2–3 м.

При монтаже перекрытий в строениях из различных видов ячеистого бетона важно обращать внимание на плотность газобетонных или пенобетонных блоков. Для обеспечения прочности и устойчивости возводимой конструкции плотность строительного материала должна превышать показатель D500. Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания. Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен.

Подводим итоги

При выполнении монтажных работ по установке плит необходимо обеспечивать величину опорной поверхности, регламентированную строительными нормами. Следует ориентироваться на результаты предварительно выполненных расчетов. При индивидуальном строительстве можно использовать табличные параметры, которые многократно проверены в условиях практической эксплуатации. Соблюдение указанных требований позволит обеспечить несущую способность строений в течение длительного времени.

pobetony.ru

Знакомство с узлами перекрытий

Узел опирания плиты перекрытия на кирпичную стену представляет собой не что иное, как стык двух плоскостей: вертикальной и горизонтальной. Многие частные застройщики по-разному обыгрывают этот момент, но не всегда это получается правильно, а уж тем более надежно.

Поэтому, чтобы избежать неблагоприятных последствий, связанных с дорогостоящим ремонтом, необходимо подготовиться заранее.

Типы используемых материалов для перекрытий

Сами собой эти перекрытия изготавливают из железобетонных плит, самых надежных из имеющихся материалов.

Вот только есть некоторые отличия в производственном процессе, это связано с типом структуры:

  • Ячеистобетонная.
  • Сборно-монолитная – наиболее популярная из всех представленных.
  • Изготовленная на основе тяжелых бетонов. Данный тип относится ко многим материалам, так как примеси тяжелых бетонов присутствуют в различных изделиях.
  • Многопустотная.

Все вышеописанные перекрытия кирпичных зданий используются в определенных условиях, зависят от плана сооружения, осуществляемой нагрузки и габаритов пролета.

Следует разделить их на две категории:

  • Межэтажные перекрытия в кирпичном доме – используются для многоуровневых домов. Они монтируются в несущую стену на специальную подкладку, обеспечивающую надежную фиксацию изделия. При этом очень важна глубина, с которой перекрытие ляжет на стену.
  • Чердачный тип не испытывает столь высоких нагрузок, поэтому монтируется в стену без подкладки.

К сведению! Если вы решили возводить многоэтажный кирпичный дом своими руками, стоит отдать свое предпочтение перекрытию из сборных железобетонных плит. Они обладают не только повышенной прочностью, но и огромной несущей способностью, а также, если так можно говорить, доступным монтажом.

Еще одна особенность перекрытия в жилом доме – его способность изолировать помещение от посторонних звуков и беречь тепло. В данном случае требуется не только использование теплоизолирующих материалов с чердачной стороны перекрытия, но и утепление стыка стен с потолком. Конечно, если потери тепла через кровлю существуют (см.также статью Делаем деревянные перекрытия в кирпичном доме сами).

Узел опирания – находим решение

Чтобы опирание плит перекрытия на кирпичные стены смогло выдерживать высокие нагрузки, мало использования прочных материалов, здесь требуется наиболее тонкий подход.

  • Во-первых, надо правильно рассчитать узел опирания. Учитывайте, что он может быть реализован только на несущую стену, но никак не может быть связан с перегородкой.

Примечание! Каждое изделие (строительный материал) имеет свою маркировку, которая указывает на ее определенные особенности: сейсмоустойчивость, несущая способность и другие. Это касается не только железобетонной плиты, но и кирпичей, используемых в качестве несущих конструкций. К примеру, двойной силикатный кирпич М 150 – не самое лучшее решение для возведения многоэтажного дома.

  • Во-вторых, все расчеты и план решения проблемы необходимо сверить с ГОСТом 956-91 и дополнительными проектными документами. В противном случае вам может быть отказано в строительстве.

Для примера ознакомьтесь с маркировкой плит ПК 42.15-8Т, где ПК – перекрытие с круглыми пустотами, 42.15 – габариты изделия в дециметрах (длина 4180, ширина 1490). Цифра 8 – максимальная допустимая нагрузка на плиту, которая равняется 800 кгс/м2, а буква Т, следующая за 8 – индекс используемого тяжелого бетона для производства данной плиты.

Есть также и определенная норматива того, как должно выглядеть опирание плит перекрытия на кирпичную стену – от 90 до 120 мм. Именно этот размер стоит выдерживать, подстраиваясь под него.

Рекомендации к применению

Вы должны понимать, что этот конструктивный узел очень важен для всего дома, и на этапе проектирования и на этапе строительства. Плюс ко всему, следует просчитать и еще один момент, который напрямую связан с надежностью перекрытия – кирпичная кладка, а точнее контакт стены с фундаментом (Узнайте здесь, как делается кладка перегородок из кирпича).

Здесь следует учитывать два основных момента:

  • Надежность основания дома, которая должна быть рассчитана на высокие нагрузки. Необходимо избежать тех мест, где фундамент может быть ослаблен, что приведет к неравномерной усадке строения, вследствие чего – искривления перекрытия.
  • Ширина фундамента ни в коем случае не должна быть меньше, чем кирпичная кладка. В таком случае деформация несущих стен неизбежна – нагрузка перекрытия скажется на кирпичах, на ослаблении цементного раствора.

Ориентироваться надо и на толщину плиты по отношению к толщине несущей стены. И это при условии, что используется качественный строительный кирпич, который соответствует стандартам и ГОСТам.

Фиксация плит перекрытия

Анкеровка плит перекрытия в кирпичном доме используется для усиления конструкции, повышения прочности и снижения вероятности деформации материала. Данный способ крайне тяжело осуществить своими силами, поэтому лучше доверить его профессионалам, хоть цена может быть и неприятно высокой. Главное в строительном деле – надежность и долговечность.

Одна особенность, о которой следует знать – расположение анкеров возможно через плиту. Однако есть и предел – 3 метра друг от друга, это допустимый максимум.

К сведению! Анкер используется также для скрепления между собой сборных железобетонных плит.

Теперь вы понимаете, что такое узел опирания плиты перекрытия на кирпичную стену, что с ним связано и на что он влияет. Именно поэтому вы можете обезопасить себя от каких-либо неблагоприятных моментов еще на этапе проектирования.

Вывод

Отдавая себе отчет, необходимо следить еще и за тем, как осуществляются работы. От качества и правильности выполнения всех этапов зависит конечный результат (читайте также статью Виды кирпичной кладки и общие принципы строительства из кирпича).

Важно не только правильно уложить плиты, но и возвести фундамент, выдержать время высыхания раствора, произвести кладку кирпичей с минимальной толщиной шва, как гласи инструкция. Все это можно сделать самому, но если вы сомневаетесь, то лучше доверить работу профессионалам.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

klademkirpich.ru

Параметры, обуславливавшие величину опирания

Глубина захода перекрытия на стены зависит от следующих факторов:

  • назначения и типа зданий — жилые, административные, производственные;
  • материала и толщины несущих стен;
  • величины перекрываемого пролёта;
  • размеров железобетонных конструкций и их собственного веса;
  • вида действующих на перекрытие нагрузок (статического или динамического характера), какие из них являются постоянными и какие временными;
  • величины точечных и распределённых нагрузок;
  • сейсмичности района строительства.

Все факторы, перечисленные выше, обязательно учитываются при выполнении расчётов надёжности конструктива. В соответствии с действующими нормативными документами опирание плиты перекрытия на кирпичную стену принимается от 9-ти до 12-ти см, окончательный размер определяется инженерными расчётами в процессе проектирования здания. При меньших нахлёстах тяжёлый собственный вес элементов, в совокупности с действующими нагрузками, окажет непосредственное воздействие на край кладки, что может привести к его постепенному разрушению.

С другой стороны больший нахлёст будет уже своеобразным защемлением железобетонных элементов с передачей веса от вышерасположенного участка стены на их торцы. Результат — растрескивание и медленное разрушение кладки стен. Также при приближении торцов изделий к наружным поверхностям стен происходит увеличение теплопотерь в железобетонных элементах с образованием мостиков холода, приводящих к образованию холодных полов. Стоимость деталей пропорциональна их длине, поэтому чрезмерное защемление приведёт к увеличению стоимости сооружения.

Узел опирания плиты перекрытия на кирпичную стену

При возведении кирпичных зданий с устройством перекрытий из сборных железобетонных плит кладка ведётся в полную толщину до проектного низа потолков. Далее кирпичи укладываются только с наружной стороны стен для образования ниши, в которую можно будет уложить плиты.

В узлах опирания важно соблюдение следующих условий:

  • торцы не должны упираться в кирпичную кладку, так для наиболее часто применяемом в практике нахлёсте в 12-ть см, ширина ниши ≥ 13-ти см;
  • раствор, на который укладываются плиты, той же марки, что и кладочный;
  • пустоты в каналах заделываются с торцов при помощи бетонных вкладышей, что предохранит торцы от разрушения при сдавливании под нагрузками. Изготовление бетонных вкладышей выполняется на заводах с поставкой при покупке плит, при отсутствии вкладышей канальные пустоты заполняются бетоном В15 непосредственно на стройплощадке.

На торцевые кирпичные стены плитные железобетонные изделия ложатся и одной боковой стороной. В этом случае минимальное опирание плиты перекрытия на торцевые стенки не нормируется. Но чтобы избежать разрушения изделия при сдавливании пустотного канала, монтаж должен быть выполнен так, чтобы выложенная выше перекрытия кладка не ложилась на крайнюю пустоту конструкции и плечи действующих от нагрузки моментов должны быть минимальных значений.

Требования к устройству армопоясов под плиты перекрытия

В зданиях со стенами из блоков, изготовленных из лёгких бетонов (газобетонных, газосикатных, пенобетонных, полистиролбетонных), имеющих небольшие прочностные характеристики перекрытия должны обязательно опираться на армированные пояса. Армопояс устраивается по всему периметру здания. Высота армопояса под плиты перекрытия от 20-ти до 40-ка см. Соединение армированных поясов с деталями перекрытия должно быть механически прочным, для чего используются анкерные устройства или стыковка арматурными стержнями периодического профиля с применением электросварки.

К конструкции предъявляется ряд следующих требований:

  • пояса должны устраиваться на всю ширину стен, для наружных шириной ≥ 50-ти см допустимо уменьшение ≤ 15-ти см для укладки утеплителя;
  • армирование, выполненное с помощью инженерных расчётов, должно обеспечивать достаточную механическую прочность для восприятия нагрузок от собственного веса железобетонных элементов и вышерасположенных конструктивов;
  • бетон ≥ класса В15;
  • пояс — своеобразный мостик холода, поэтому необходимо его обязательное утепление, чтобы не допустить разрушение газобетонных блоков от накопленной влаги;
  • надёжность сцепления с несущими стенами.

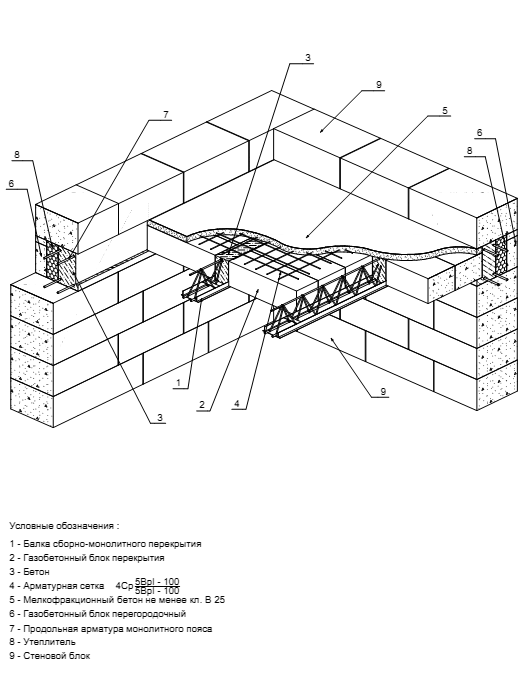

Опирание плит перекрытия на газобетонные блоки несущих стен по армированным поясам выполняется с соблюдением следующих нормируемых значений:

  • по торцам ≥ 250-ти мм;
  • по остальному контуру ≥ 40-ка мм;
  • при опирании по 2-м сторонам пролёта ≤ 4,2 м — ≥ 50-ти мм;
  • то же при пролёте ≥ 4,2 м — 70-ти мм.

Газобетонные блоки не способны выдерживать высокие нагрузки, материал начинает подвергаться различным деформациям. Армопояс, принимая на себя все нагрузки, равномерно распределяет их, тем самым обеспечивая не разрушение строения.

Монтаж плит перекрытия на газосиликатные блоки также выполняется с обязательным устройством монолитных железобетонных поясов. Необходимые величины опирания соответствуют приведённым выше значениям для стен из газобетонных блоков.

Во время производства монтажных работ должны выполняться следующие условия:

  • соблюдение симметричности укладки элементов в пролётах;
  • торцы плит должны быть выравнены по одной линии;
  • все элементы должны располагаться в одном горизонтальном уровне (контроль осуществляется при помощи строительного уровня), допустимое отклонение в плоскости плит ≤ 5-ти мм;
  • толщина раствора под плитами ≤ 20-ти мм, раствор должен быть свежеприготовленным, без начала процесса схватывания. Недопустимо дополнительное разбавление смеси водой.

Недопустимо укладка вместо армопояса рядов кирпичей или арматурных сеток.

stroikadialog.ru

При разработке чертежей сборного перекрытия обязательно показывать узлы опирания данных плит на стены, а также крепление плит к стенам и между собой металлическими анкерами (подробно такие узлы разработаны в серии 2.140-1 вып. 1 «Детали перекрытий жилых зданий»).

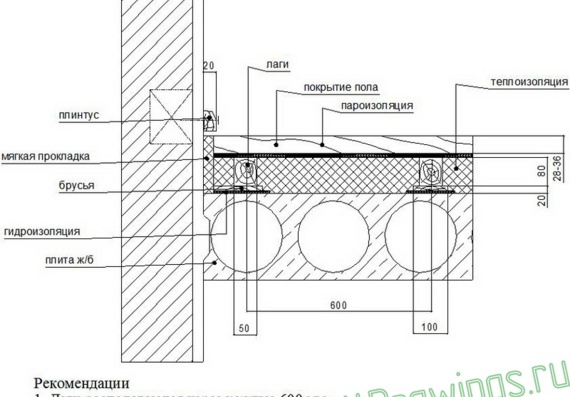

На данном чертеже показан узел опирания пустотной плиты на кирпичную наружную стену. Глубина опирания плиты 110 мм, если учесть шов 20 мм, то в сумме ниша для плиты кратна размеру кирпича, это удобно для кладочников. Плита опирается на раствор кладки. Швы между плитами (10 мм) и между стеной и плитой (20 мм) тщательно заполняются раствором. Анкер из гладкой арматуры диаметром 10 мм (класс арматуры А240С или А-I) одним концом заходит в шов стены, а другим – зацеплен за петлю и заварен. Рекомендуется устанавливать по одному анкеру на каждую вторую плиту вдоль каждой стены, оптимально, когда анкеры установлены в шахматном порядке и охватывают все плиты перекрытия (хотя бы по одному анкеру на плиту). Тогда перекрытие считается единым диском, и все плиты работают совместно.

Сварка выполняется согласно ГОСТ 14098-91, электродами типа 42.

От коррозии анкер защищается цементным раствором марки М100, толщина слоя раствора 30 мм.

Пустоты плит, опирающихся на наружную стену должны быть заполнены заводскими бетонными вкладышами, установка которых обязательна при расчетном сопротивлении в стене в уровне перекрытия больше 17 кг/см2. Если вкладыши не установлены, плита под нагрузкой от стены будет разрушаться. Рекомендуется опирать плиты стороной со вкладышами на менее нагруженные наружные стены, а на более нагруженные внутренние стены – закрытыми торцами, образованными формованием.

Скачать чертеж в формате pdf и dwg можно здесь.

svoydom.net.ua

Узел опирания плиты перекрытия на кирпичную стену

виды (ж/б, монолитные, пустотные), узел опирания, минимальные размеры, требования ГОСТ и СНиП, как укладывать кладку из кирпича

В строительстве построек, сделанных из кирпича, конструктивным решением считают использование перекрытий, выполняющих несущую и ограждающую функции.

Перекрытия бывают разных типов и обустраиваются по нормативным требованиям. Конструкции считают эффективным и экономичным способом разделения этажей, площадок, прочной основой кровли.

Какие разновидности плит перекрытия на кирпичную стену бывают, каковы особенности их монтажа и подбора, можно узнать из предложенной статьи.

Содержание

  • 1 Виды и особенности
    • 1.1 Узел опирания
  • 2 Требования ГОСТ и СНиП
  • 3 Расчет параметров
  • 4 Как укладывать плиты?
  • 5 Укладка стен из кирпича поверх плиты
    • 5.1 Правильная кладка
  • 6 Расчеты
  • 7 Заключение

Виды и особенности

Плиточные изделия, которые используют в качестве перекрытий – это армированные железобетонные (ЖБ) конструкции. Они бывают сплошными или имеют пустоты. Отверстия в виде пустот представлены различными формами и размерами. Такая задумка конструкторов облегчает вес плиточного элемента.

Различают 3 основных вида перекрытий, которые используют на стенах из кирпича, в зависимости от способа опирания:

  1. Железобетонные. Имеют крупную панель, с П-образным сечением. Монтажируют в зданиях с предполагаемой высокой нагрузкой и большой длиной пролетов. Делятся на:
    • плоские – имеют пустоты либо сплошную заливку, хорошо сохраняют тепло и звукоизоляцию;
    • ребристые – дают возможность создавать большие пролеты, выдерживают огромный вес, внутренняя часть имеет вид трапеции.
  2. Монолитные. Делают путем бетонной заливки в опалубку на объектах, к которым затруднен подъезд техники. Считается более затратным способом по средствам и времени, которое тратится на создание конструкции. Используется в крайнем случае. Имеет повышенную прочность за счет армировки, жесткость, участвует в создании колонн, равномерно распределяет нагрузки, делается своими руками. Делится на:
    • безбалочные – гладкие, подходят в качестве потолочных;
    • кесонные – ячеистые, применяются в промышленности;
    • ребристые – имеют выемку и ребра, подходят для высотного строительства.
  3. Пустотные. Имеют сквозные пустотные воздушные камеры и наружные петли, обладают высокой прочностью за счет армирования и бетонного состава, способствуют тепло- и звукоизоляции, и возможности беспроблемной прокладки различных коммуникаций. Делятся на такие виды:
    • ПК (круглопустотные) с толщиной 220 мм;
    • ПБ (без-опалубочные, беспрерывные), со стандартной шириной – 1,2 м, создаются конвейерным способом;
    • ПНО (облегченные, без-опалубочные), с толщиной 0,16 м;
    • НВ (внутренние, с использованием ЖБ класса В 40), с армированием только в один ряд:
    • НВК (внутренние с напряженным двухрядным армированием), с толщиной 26,5 см.

Особенности любого вида плит перекрытия состоят в следующем:

  1. Способны выдерживать внушительные нагрузки.
  2. Делаются из высокопрочного бетона по новейшим современным разработкам.
  3. Морозоустойчивый и противопожарный материал.
  4. Обеспечивает водонепроницаемость и ряд звукоизоляционных задач.
  5. Обладает прочностью и долговечностью.
  6. Создает горизонтальную плоскость для корректировки опор и дальнейшего строительства.
  7. Пористые материалы создают дополнительный барьер при перепадах температур.
  8. Равномерно распределяют нагрузки от вышестоящих строительных конструкций.
  9. Служит межэтажным перекрытием.

Все виды перекрытий соответствуют ГОСТу и имеют собственную маркировку. Производители ЖБ конструкций оставляют буквенно-цифровую маркировку на своих изделиях, с указанием некоторых габаритных размеров.

Для обустройства кирпичных стен используют разные ЖБ-плиты, в зависимости от плана (схемы) постройки.

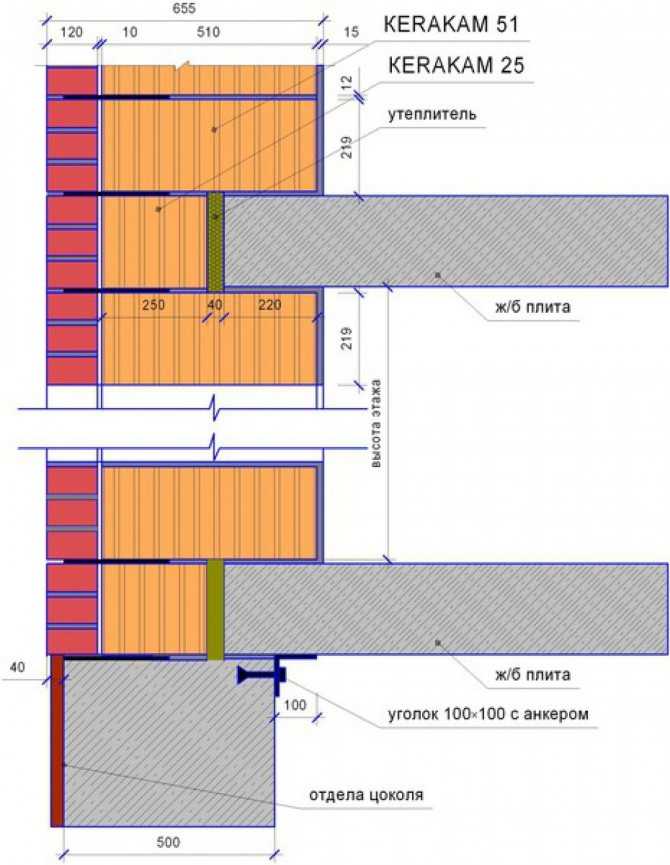

Узел опирания

Так называют центр распределения плиточной нагрузки. Для перекрытий узел опирания определяют на основании длины железобетонных изделий. Например, если длина плитки до 4 м – ее минимальное опирание составит 70 мм, а изделия, с длиной, большей 4 м будет 90 мм.

Специалисты на практике принимают величину опирания, в виде оптимального показателя – 120 мм. Данное значение всегда гарантирует надежность установки плит перекрытия при любых отклонениях от нормы.

Требования ГОСТ и СНиП

В качестве регламентированных правил и стандартов, при возведении построек для плит перекрытия стен из кирпича, используют следующую нормативную документацию:

  1. ГОСТ 26434-2015 – О ЖБ-плитах перекрытий для зданий.
  2. СП 70.13330.2012, СНиП 3.03.01-87 – О несущих конструкциях.
  3. ГОСТ 9561-91 – О плитах перекрытий многопустотных.
  4. СНиП 2.08.01-85 – О строительных нормах и размерах опирания (минимум и максимум показателей).
  5. ГОСТ 12767-94 – О сплошных ЖБ-плитах перекрытий.
  6. ГОСТ 21506-2013 – О ребристых перекрытиях.

Нормативные требования к плитам перекрытий, содержащиеся в ГОСТах и СНиПах, касаются всех вопросов, связанных с изготовлением, использованием, маркировкой, технологией рабочего процесса. Поэтому качество подбора, установки и расчета установленного узла опирания напрямую зависят от использования правил и показателей стандартов в таблицах.

Расчет параметров

Согласно нормативной документации, глубина опирания плит перекрытия для кирпичных опор находится в пределах 9-12 см. При этом опирание по минимуму зависит от:

  • длины готового ЖБ-изделия,
  • массы пролета,
  • присутствия теплоизоляции,
  • толщины стены,
  • облицовки,
  • действующей или предположительной нагрузки,
  • сейсмостойкости постройки.

В качестве основного показателя берут минимально допустимый показатель. Так, например, наименьшее опирание для изделий по длине составляет:

  • до 4 м – 71 мм;
  • больше, чем 4 м – 91 мм.

В расчете учитывают фактор длительности нагрузки, ее характер – постоянная или временная. Лучше всего, чтобы расчеты проводился квалифицированным строителем или инженером.

Как укладывать плиты?

Особенностью процесса монтажных работ с плитами перекрытия на кирпичные стены всех типов является их укладка. Она должна проводиться без разрывов по ширине. Еще одна особенность, которую следует соблюдать – верхний ряд кирпичей нужно обязательно выровнять. При этом внутреннюю часть укладывают только тычком.

Пустоты перед монтажом плит нужно заделать. Для этого берут кирпичные куски с бетонным составом или устанавливают вкладыши. Между торцом плиты и местом присоединения оставляют 2 см – это нужно для формирования главной точки опирания.

Все виды ЖБ плит желательно монтировать на кирпичи, с усилением армопояса. Для уменьшения длины стандартной панели используют строительный инструмент (болгарку), алмазным кругом, лом и кувалду.

Монтаж всегда начинается с подготовительных работ:

  1. Делают разметку требуемой панели.
  2. Подкладывают подложку, которая защитит бетон от сколов.
  3. Нарезают ЖБ по меловой черте, одновременно нанося удары кувалдой по верху и торцам.
  4. Пробивают ломом часть плиточной конструкции снизу.
  5. Перерезают арматуру диском по металлу.
  6. Делают пропил болгаркой по разметке.

Затем делают резку панелей по продольной оси и сетке (если она есть), и выполняют укладочные работы с помощью подъемных механизмов. Поверхность, принимающая плиту должна быть ровной, целой, с нанесенным составом цемента.

При выполнении работ проверяют ширину опорной поверхности – по своему показателю она равномерно распределяет нагрузку на стены (несущие), и делает панель устойчивой.

В монтаже плит понадобятся:

  • крепежные анкера,
  • лом,
  • кувалда,
  • болгарка с разными дисками,
  • строительный уровень,
  • отвес,
  • сантиметр,
  • крепкие веревки (такелаж),
  • мастерки (кельма),
  • забутовочные кирпичи,
  • приспособления для опалубки (монолитные плиты),
  • раствор бетона,
  • ведра,
  • перфоратор,
  • гипсовый состав,
  • теплоизолятор,
  • уголки,
  • швеллеры,
  • арматура,
  • автомобильный кран.

Проводить монтажные работы нужно ответственно, по четкому, намеченному алгоритму, ведь от этого зависит устойчивость и прочность всей постройки. В работе желательно участие 4-х рабочих.

Монтаж плит перекрытия на кирпичную стену — в видео:

Укладка стен из кирпича поверх плиты

Можно ли класть кирпичную стену на плиту перекрытия? Проводить укладочные работы с кирпичом поверх плит перекрытий допустимо для всех типах ЖБ-плит.

Работы проводят как вдоль, так и поперек плит, с учетом разработанного плана постройки. Например, стены перегородки можно выкладывать в целый кирпич, половину или четверть – это зависит от толщины стены и рассчитанной массы.

Одновременно учитываются высота помещения, масса и характеристика рабочего кирпича (пустотелый материал весит меньше полнотелого). Имеют значение длина и ширина плит, вид армирования, допустимый уровень нагрузки. Поэтому в каждом случае постройки – укладка проводится индивидуально, в соответствии со сделанными расчетами.

Опытные строители обращают внимание на маркировку плит, делают их полную расшифровку, поэтому расчет всех участвующих величин важен для осуществления проекта.

На сборные плиты несущие стены изнутри выкладывают прямо по стыку. Сам стык заливают готовым бетонным составом. Между плитой перекрытия и кирпичом накладывают основу из цемента.

Особое внимание уделяется местам, отвечающим за устойчивость стен снаружи и изнутри. Плиты, имеющие петли, крепят друг к другу с помощью предусмотренных монтажных петель (делают надежное сцепление).

При кирпичной укладке по плитам нужно в обязательном порядке придерживаться общих нормативных строительных правил, и использовать анкеры для скрепления плит друг с другом.

Правильная кладка

Технология укладки стен на плиты перекрытия состоит из таких шагов:

  1. Проверить положение уложенной плиты. Она должна шершавой стороной смотреть вверх, а гладкой вниз.
  2. Подогнать изделие по нижней стороне с помощью специального оборудования и инструмента.
  3. Плиты должны опираться на 2 короткие стороны (несущие стены). Проверить, чтобы между ними не было зазоров.
  4. Приготовить бетонный раствор.
  5. Внутренние стены укладываются только после того, как готовы несущие стены, с уложенными плитами (если дом многоэтажный).
  6. Укладку нужно проводить слаженным коллективом – это экономит время и делает процесс более эффективным, особенно, когда в процессе участвует строительный кран, услуги за использование которого начисляются почасово.
  7. Выкладка кирпича проводится на подушку цемента, с обязательным соблюдением правила перевязки и простукивания.
  8. Если обнаружится, что куска плиты не достает, то фрагмент можно сделать самостоятельно, с помощью опалубки, подпорки, армированного материала и бетонного состава.

Заделывать швы и использовать анкеры нужно после укладки плит, до того, как выполнена кладка из кирпича.

В процессе пользуются схемой расчета по плитам, и стараются делать качественную и ровную кладку. Последний ряд кирпичей (верхний), изнутри делают тычковым. Кладка кирпича осуществляется по полной толщине, до проектного потолочного низа.

Расчеты

В работе нужно правильно рассчитывать нагрузку на стены от плит перекрытий и наоборот, так как пренебрежение данными показателями способно привести к необратимым последствиям – обрушению постройки.

Согласно нормативным правилам, для дома, относящегося к типовому применяют плиты перекрытия с общей нагрузкой – до 400 кг/ м², а для крупнопанельных домов – 600 кг/ м².

В жилом доме расчет проводится на распределение нагрузки, которая определяется с помощью формулы: q1=400 кг/м². К данному показателю прибавляют массу плиты (примерно, 250 кг/м²), стяжку из бетона и полы (около 100 кг/м²). Поэтому, в данном примере нагрузка равна 750 кг/м².

В расчете всегда учитывают также изгибающее напряжение плиты, класс цемента и сечение армированных стержней.

Заключение

Чтобы перекрыть стены из кирпича, используют различные виды плит из железобетона, ставить которые необходимо по проектно-технической документации, соблюдении ГОСТов и СНиПов. Схема проекта должна учитывать глубину опирания, чтобы можно было определить нагрузку на плиты и стены, во избежание разрывов и разрушений.

Для узлов опирания соблюдают определенные условия. Торцевые плиточные концы не должны упираться в кирпичную кладку, нужно использовать нахлест в 12 см с установленной шириной ниши от 13 см. При укладке плиточных конструкций используют такой же бетонный состав, что и для кладки (одинаковый). Если ЖБ-плиты с пустотами, то их заделывают с помощью вкладышей и цементного состава.

При покупке материалов для монтажа (плиты, кирпичи, щебень, песок, цемент и др. расходники), обязательно проверяют наличие заводской маркировки. Монтаж выполняют так, чтобы уложенная выше плиты кирпичная кладка не опиралась на пустоту, при этом нагрузка должна соответствовать минимальным значениям.

Важно правильно рассчитывать нагрузку на плиты и стены из кирпича. Для этого проводятся расчеты, которые лучше доверить квалифицированным строителям и инженерам.

Расчетная огнестойкость | UpCodes

// СНИМОК КОДА

Строительные нормы и правила 2021 штата Иллинойс > 7 Противопожарные и дымозащитные характеристики > 722 Расчетная огнестойкость

Перейти к полной главе

722.1 Общие положения сопротивление конкретных материалов или комбинаций материалов устанавливается расчетным путем. Эти процедуры применяются только к информации, содержащейся в этом разделе, и не должны использоваться иным образом. Расчетная огнестойкость конкретных материалов или комбинаций материалов должна быть установлена ​​одним из следующих способов:

  1. Сборки из бетона, бетонной кладки и глиняной кладки допускаются в соответствии с ACI 216. 1/TMS 0216. с Главой 5 ASCE 29.
  2. Открытые деревянные элементы и деревянные настилы допускаются в соответствии с Главой 16 ANSI/AWC NDS.

722.2 Бетонные сборки

Положения настоящего раздела содержат методики, по которым расчетным путем устанавливаются показатели огнестойкости бетонных сборок.

722.2.1 Бетонные стены

722.2.1.1 Монолитные или сборные стены

Минимальная эквивалентная толщина монолитных или сборных железобетонных стен для огнестойкости от 1 до 4 часов указана в Таблица 722.2.1.1. Для сплошных стен с плоскими вертикальными поверхностями эквивалентная толщина равна фактической толщине. Значения в таблице 722.2.1.1 относятся к гладким, армированным или предварительно напряженным бетонным стенам.

Таблица 722.2.1.1

Минимальная эквивалентная толщина листовых или сборных бетонных стен, несущая нагрузка или несущая носовка

Бетонные тип Минимальная толщина плиты (дюймы) для воздействия бетонного типа.
1 час 1 1 / 2 час 2 часа 3 часа 4 часа
Кремний 3,5 4,3 5,0 6,2 7,0
Карбонат 3,2 4,0 4,6 5,7 6,6
Песок облегченный 2,7 3,3 3,8 4,6 5,4
Легкий 2,5 3. 1 3.6 4.4 5.1

Для СИ: 1 дюйм = 25,4 мм.

722.2.1.1.1 Сборные многопустотные стеновые панели

Для многопустотных сборных железобетонных стеновых панелей, в которых сердцевины имеют постоянное поперечное сечение по всей длине, расчет эквивалентной толщины путем деления чистой площади поперечного сечения (полное поперечное сечение минус площадь сердцевин) панели по ширине допускается

722.2.1.1.2 Заполненные внутренние пространства

722.2.1.1.3 Конические поперечные сечения

Толщина панелей с коническими поперечными сечениями должна определяться на расстоянии 2t или 6 дюймов (152 мм) ), в зависимости от того, что меньше, от точки минимальной толщины, где t — минимальная толщина.

722.2.1.1.4 Ребристые или волнистые поверхности

Эквивалентная толщина панелей с ребристыми или волнистыми поверхностями определяется одним из следующих выражений:

Для s ≥ 4t используемая толщина должна быть t Для s ≤ 2t используемая толщина должна быть t e

Для 4t > s > 2t используемая толщина должна составлять

(уравнение 7-3)

, где:

s  = расстояние между ребра или волнистости.

t  = Минимальная толщина.

t e  = Эквивалентная толщина панели, рассчитанная как чистая площадь поперечного сечения панели, деленная на ширину, при этом максимальная толщина, используемая в расчете, не должна превышать 2 т.

722.2.1.2 Многослойные стены

Для стен, состоящих из двух створок из разных типов бетона, допускается определение показателей огнестойкости по рисунку 722.2.1.2.

ТАБЛИЦА 722.2.1.2(1)

ЗНАЧЕНИЯ R n 0,59 ДЛЯ ИСПОЛЬЗОВАНИЯ В УРАВНЕНИИ 7-4

ТИП МАТЕРИАЛА ТОЛЩИНА МАТЕРИАЛА (дюймы)
1 1 / 2 2 2 1 / 2 3 3 1 / 2 4 4 1 / 2 5 5 1 / 2 6 6 1 / 2 7
Бетон на кремнистом заполнителе 5,3 6,5 8. 1 9,5 11,3 13,0 14,9 16,9 18,8 20,7 22,8 25,1
Бетон с карбонатным заполнителем 5,5 7.1 8,9 10,4 12,0 14,0 16,2 18,1 20,3 21,9 24,7 27,2 в
Песчано-легкий бетон 6,5 8,2 10,5 12,8 15,5 18,1 20,7 23,3 26,0 в Примечание c Примечание c Примечание c
Легкий бетон 6,6 8,8 11,2 13,7 16,5 19,1 21,9 24,7 27,8 в Примечание c Примечание c Примечание c
Изоляционный бетон a 9,3 13,3 16,6 18,3 23,1 26,5 в Примечание c Примечание c Примечание c Примечание c Примечание c Примечание c
Воздушное пространство b — — — — — — — — — — — —

Для SI: 1 дюйм = 25,4 мм, 1 фунт на кубический фут = 16,02 кг/м 3 .

  1. Масса сухой единицы 35 фунтов на фут или менее, состоящая из ячеистого, перлитного или вермикулитового бетона.
  2. Р n 0,59 значение для одного 1 / 2 «до 3 1 / 2 » воздушное пространство равно 3,3. Значение R n 0,59 для двух воздушных пространств от 1 / 2 до 3 1 / 2 составляет 6,7.
  3. Класс огнестойкости для этой толщины превышает 4 часа.

ТАБЛИЦА 722.2.1.2(2)

ПОКАЗАТЕЛИ ОГНЕСТОЙКОСТИ НА ОСНОВЕ R 0,59

МИНУТ

Р а , Р 0,59
60 11.20
120 16,85
180 21. 41
240 25,37
  1. На основе уравнения 7-4.

Для СИ: 1 дюйм = 25,4 мм.

РИСУНОК 722.2.1.2

ПОКАЗАТЕЛИ ОГНЕСТОЙКОСТИ ДВУСТОРОННИХ БЕТОННЫХ СТЕН

722.2.1.2.1 Два или более Wythes

Допускается определение предела огнестойкости стеновых панелей, состоящих из двух и более срезов, по формуле:

(Уравнение 7-4)

где:

R = Огнестойкость сборки, мин .

R 1 , R 2 , и R n = Огнестойкость отдельных витков, мин. Значения R n 0,59 для использования в уравнении 7-4 приведены в таблице 722.2.1.2(1). Расчетные показатели огнестойкости приведены в таблице 722.2.1.2(2).

722.2.1.2.2 Изоляция из пенопласта

722.2.1.3 Швы между сборными стеновыми панелями

Стыки между сборными бетонными стеновыми панелями, которые не изолированы в соответствии с требованиями настоящего раздела, должны рассматриваться как проемы в стенах. Неизолированные стыки должны быть включены в определение процента отверстий, разрешенных таблицей 705.8. Если отверстия не разрешены или требуют защиты в соответствии с настоящими нормами, положения этого раздела должны использоваться для определения требуемой степени изоляции соединения. Изолированные соединения не должны считаться отверстиями для целей определения соответствия допустимому проценту отверстий в таблице 705.8.

722.2.1.3.1 Защита стыков из керамического волокна

Для SI: 1 дюйм = 25,4 мм.

РИСУНОК 722.2.1.3.1

ЗАЩИТА ШВОВ ИЗ КЕРАМИЧЕСКОГО ВОЛОКНА

722.2.1.4 Стены с отделкой из гипсокартона или штукатурки

Класс огнестойкости монолитных или сборных железобетонных стен с отделкой из гипсокартона или штукатурки, нанесенной на одну или обе стороны, допускается рассчитывать в соответствии с положения настоящего раздела.

ТАБЛИЦА 722.2.1.4(1)

ПОВЫШАЮЩИЙ КОЭФФИЦИЕНТ ДЛЯ ОТДЕЛКИ НЕОГНЕОПАСНОЙ СТОРОНЫ СТЕНЫ

ТИП ОТДЕЛКИ, ПРИМЕНЯЕМОЙ К БЕТОНУ ИЛИ БЕТОННОЙ КИРПИЧНОЙ СТЕНЕ ТИП ЗАПОЛНИТЕЛЯ, ИСПОЛЬЗУЕМОГО В БЕТОНЕ ИЛИ БЕТОННОЙ Кладке
Бетон: кремнистый или карбонатный бетон кладка: кремнистый или карбонатный; полнотелый глиняный кирпич Бетон: песчано-легкий бетон Кладка: глиняная плитка; пустотелый глиняный кирпич; блоки бетонной кладки из керамзита и < 20% песка Бетон: легкий бетон кладка: бетонные блоки кладки из керамзита, керамзита, керамзитобетона или пемзы < 20% песка Бетонная кладка: бетонные блоки из керамзита, керамзита или пемзы
Портландцементно-песчаная штукатурка 1,00 0,75 а 0,75 а 0,50 а
Штукатурка гипсово-песчаная 1,25 1,00 1,00 1,00
Штукатурка гипсово-вермикулитовая или перлитовая 1,75 1,50 1,25 1,25
Гипсокартон 3,00 2,25 2,25 2,25

Для СИ: 1 дюйм = 25,4 мм.

  1. Для портландцементно-песчаной штукатурки толщиной 5 / 8 дюйма или менее, наносимой непосредственно на бетон или бетонную кладку на стороне стены, не подверженной возгоранию, коэффициент умножения должен составлять 1,00.

ТАБЛИЦА 722.2.1.4(2)

ВРЕМЯ НА ОТДЕЛКУ МАТЕРИАЛОВ НА ГОРЯЧЕЙ СТОРОНЕ СТЕНЫ

ОПИСАНИЕ ОТДЕЛКИ ВРЕМЯ (минуты)
Гипсокартон

3 / 8 дюйм

 10

1 / 2 дюйм

 15

5 / 8 дюйм

 20

2 слоя 3 / 8 дюйм

 25

1 слой из 3 / 8 дюймов, 1 слой из 1 / 2 дюймов

 35

2 слоя 1 / 2 дюйм

 40
Гипсокартонный лист типа X

1 / 2 дюйм

 25

5 / 8 дюйм

 40
Портландцементно-песчаная штукатурка, наносимая непосредственно на бетонную кладку См. примечание а
Портландцементно-песчаная штукатурка на металлической рейке

3 / 4 дюйм

 20

7 / 8 дюйм

 25

1 дюйм

 30
Гипсо-песчаная штукатурка на 3 / 8 -дюймовая гипсовая планка

1 / 2 дюйм

 35

5 / 8 дюйм

 40

3 / 4 дюйм

 50
Гипсопесчаная штукатурка на металлической рейке

3 / 4 дюйм

 50

7 / 8 дюйм

 60

1 дюйм

 80

Для СИ: 1 дюйм = 25,4 мм.

  1. Фактическая толщина портландцементно-песчаной штукатурки при условии, что она составляет 5 / 8 дюйм или меньше толщины, разрешается включать в определение эквивалентной толщины каменной кладки для использования в Таблице 722.3.2.

722.2.1.4.1 Сторона, не подверженная возгоранию

Если отделка из гипсокартона или штукатурки наносится на сторону стены, не подверженную воздействию огня, вклад отделки в общий показатель огнестойкости определяется следующим образом. : Толщина отделки сначала должна быть скорректирована путем умножения фактической толщины отделки на применимый коэффициент, определенный из Таблицы 722.2.1.4 (1) на основе типа заполнителя в бетоне. Затем скорректированная толщина отделки должна быть добавлена ​​к фактической или эквивалентной толщине бетона и классу огнестойкости бетона и отделки, определенным по таблицам 722.2.1.1 и 722.2.1.2(1) и рисунку 722.2.1.2.

722.2.1.4.2 Сторона, подверженная возгоранию

722. 2.1.4.3 Несимметричные конструкции

Для стены без отделки с одной стороны или с отделкой разного типа или толщины с каждой стороны, процедуры расчета по разделам 722.2.1.4 .1 и 722.2.1.4.2 должны выполняться дважды, принимая любую сторону стены за пожароопасную сторону. Класс огнестойкости стены не должен превышать меньшее из двух значений.

Исключение: Для наружной стены с расстоянием между огнем более 5 футов (1524 мм) предполагается, что пожар возникает только с внутренней стороны.

722.2.1.4.4 Минимальный класс огнестойкости бетона

722.2.1.4.5 Бетонные покрытия

722.2.2 Бетонные плиты перекрытий и крыш

Армированные и предварительно напряженные полы и крыши должны соответствовать разделу 2.722. Многослойные полы и крыши должны соответствовать разделам 722.2.2.2 и 722.2.2.3 соответственно.

Подробнее

Термическое разделение стены фундамента — Решения для тепловых мостов

Термическое разделение стены фундамента. Переход от стены к фундаменту часто упускается из виду как источник теплового моста внутри ограждающей конструкции. Термическое моделирование показало, что значение теплопроводности наружной стены может быть снижено на 70 % из-за теплового моста в месте соединения стены, фундамента и внутренней плиты перекрытия.



Переход стены фундамента

Непрерывность изоляции прерывается в месте перехода наружной и внутренней стен к фундаменту и/или перекрытию. В результате тепло теряется по периметру фундамента из-за непрерывного теплового моста у основания внутренней стены или края плиты, или того и другого.

Типичный каменный фасад с внутренней стеной CMU. В то время как изоляция на краю и под плитой перекрытия помогает снизить теплопотери в месте пересечения плиты перекрытия с фундаментом, она прерывается изоляцией в полости наружной стены. Это создает тепловой мост на переходе КМУ от стены к фундаменту. Тепло теряется по всей длине фундамента, где встречается эта деталь.





Иллюстрация предоставлена: National Masonry Systems Guide

Иллюстрация типичного каменного фасада с внутренней стеной из стальных балок. Независимо от дополнительной изоляции под плитой или по краю плиты, переход каркасной стены от плиты к фундаменту создает тепловой мост. Тепло уходит через фундамент, уменьшая значение R стенового узла и увеличивая коэффициент F плиты (теплообмен).





Иллюстрация предоставлена ​​Международным институтом масонства

Термическое моделирование показало, что включение структурного термического разрыва на переходе стены к фундаменту улучшит коэффициент теплопроводности стены и снизит теплопередачу по периметру плиты-фундамента. Это приведет к уменьшению потерь тепла на тепловые мостики и увеличению эффективного значения R или теплового сопротивления стенового узла. В некоторых деталях правильно спроектированный терморазрыв может уменьшить поток тепла по периметру оболочки на целых 65%.
