Устройство рабочего шва бетонирования: Рабочие швы бетонирования – что нужно знать проектировщику

Устройство рабочих швов во время бетонирования

Москва

Во время создания бетонной конструкции наиболее оптимально заливать полный объем бетонной смеси, формируя однородный пласт. Тем не менее, иногда приходится производить работы по бетонированию с перерывами, в несколько этапов. Такая схема преимущественно используется при работе с объектами большой площади или сложной геометрической формы, где непрерывное бетонирование в один слой технически сложно либо вовсе невозможно.

В таких случаях бетонная смесь заливается в несколько смежных слоев, при этом опалубочную форму наполняют следующим слоем бетона после набора предыдущим необходимой прочности. Во время соединения смежных слоев бетонной смеси формируется так называемый холодный или рабочий шов, прочность и надежность конструкции при этом не снижается, если работы выполнены в соответствии с технологией.

Образование швов при бетонировании

Застройщик всегда старается выполнить бетонирование в один прием, принимая меры по устранению причин простоев, например, увеличивая количество техники и рабочих, повышая грузоподъемность строительных лесов, но все же полностью исключить формирование рабочих швов весьма затруднительно, особенно при работе со сложнейшими конструкциями, создание которых выполняется по технологии, предполагающей многослойное бетонирование.

Помимо целенаправленного использования такой технологии существуют различные предпосылки к формированию рабочих швов:

•
  Неисправность оборудования;

•
  Необходимость установки арматурного каркаса;

•
  Ограничение пиковой нагрузки на определенный элемент конструкции;

•
  Нехватка материалов.

Независимо от причин возникновения швов, заливка следующего слоя бетона производится при уже частично застывшем предыдущем слое, поэтому необходимо устроить шов таким образом, чтобы исключить возможность какой-либо подвижности стыков слоев относительно друг друга и сохранить целостность и надежность конструкции.

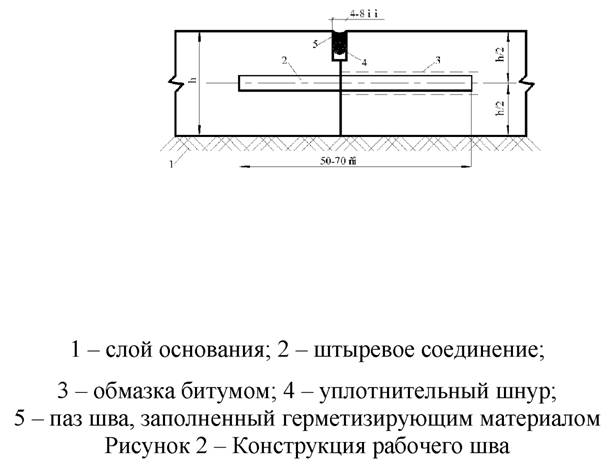

Устройство рабочих швов во время бетонирования согласно СНиП

Места соединения слоев бетонной смеси являются ослабленным элементом конструкции, поэтому их устройство должно производиться в строгом соответствии с нормами. Не рекомендуется размещение швов в несущих элементах конструкции, где предполагается наиболее сильное механическое воздействие, что может отрицательно повлиять на прочность и долговечность всей будущей конструкции.

СНиП 3.03.01-87 «Несущие и ограждающие конструкции» — нормативный документ, регулирующий процесс создания монолитных бетонных и железобетонных конструкций. П. 2.13 действующего документа содержит перечень требований к устройству рабочих швов.

Согласно положениям, указанным в стандарте, поверхность рабочих швов, которые формируются при многоэтапной укладке бетонной смеси, должна быть перпендикулярна оси бетонируемых объектов. Возобновление процесса бетонирования возможно по достижении уже уложенного слоя бетонной смеси прочности не менее 1,5 МПа. Допускается размещение рабочих швов при работе со следующими объектами:

•
  Колонны с образованием холодного шва на отметке низа прогонов, капителей, верха фундамента либо подкрановых балок;

•
  Отдельные балки с устройством шва в пределах средней трети пролета;

•
  Балки, монолитно соединенные с плитами — шов при этом расположен на 2 — 3 см ниже отметки нижней поверхности плиты, в случае наличия вутов — на отметке низа вута плиты;

•
  Плоские плиты — в любом месте параллельно наименьшей стороне плиты;

•
  Ребристые перекрытия — параллельно второстепенным балкам;

•
  Арки, своды, бункеры, резервуары, гидротехнические сооружения и другие наиболее сложные инженерные конструкции.

Все места размещения швов должны быть согласованы с проектной организации и в обязательном порядке указаны в проектной документации к строительному объекту. В случае, если шов может повлиять на прочность, жесткость или гидроизоляцию, это также должно быть указано в соответствующих рабочих чертежах.

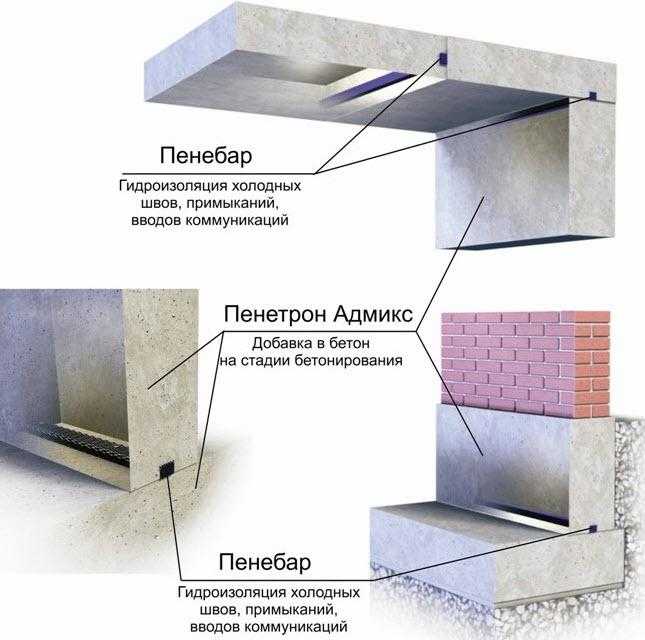

Гидроизоляция швов при бетонировании

Необходимо учитывать, что в области размещения швов изоляционная функция бетонной конструкции значительно сокращается. Место расположения рабочего шва может стать зоной скопления влаги, что создает серьезную угрозу химического разложения бетона и коррозии арматуры. В условиях эксплуатации объекта при низких температурах попавшая в полость бетонной конструкции влага замерзает, а при оттаивании становится причиной возникновения внутренних напряжений, и, как следствие, механического разрушения бетона.

Во избежание износа строительного материала в зоне размещения рабочего шва предусматривается качественная гидроизоляция. Широко используются несколько основных методов гидроизоляции:

Работы по гидроизоляции, выполненные качественно, обеспечат эластичность холодных швов, устойчивость к влаге, плесени и значительным температурным колебаниями. Помимо этого, гидроизоляция позволяет избежать засорения швов, что положительно влияет на срок их службы, как и конструкции в целом. Необходимо помнить, что холодный шов — ответственный элемент бетонного или железобетонного сооружения, и от правильного устройства и дальнейшего ухода зависит надежность и долговечность будущей постройки.
