Устройство подрозетника: Электрик на дом Москва круглосуточно и недорого

назначение, размеры, установка в бетонную стену

Как косметический, так и капитальный ремонт помещения подразумевает под собой замену старых элементов новыми, и электрические сети не являются исключением. Хотя косметический ремонт не требует полной замены электропроводки, при его выполнении, вероятно, будут заменяться выключатели и розетки, а для них понадобится смонтировать новые подрозетники. Однако в современном мире все уже налажено таким образом, что заменить подрозетники будет совершенно несложно, если знать, как это делать.

• Функции и устройство подрозетника
• Размеры установочных коробок
• Подготовка к работе
• Процесс монтажа

Функции и устройство подрозетника

Основное предназначение этого устройства — скрытая установка розетки в нём, поэтому зачастую его называют стаканом под розетку или установочной коробкой. Коробка представляет собой пластиковую или металлическую нишу с местом для посадки внутри, оснащённую отверстиями для выхода силового кабеля и предусмотренными под винты резьбовыми отверстиями.

В некоторых типах подрозетников используются металлические прижимные лапки для установки в пустотелые конструкции, например, гипсокартонные стены. Для установки в полнотелые конструкции подойдёт обыкновенный подрозетник для бетона. Из-за того что в помещениях полнотелые конструкции используются чаще пустотелых, монтаж установочной коробки будет рассмотрен на примере установки стаканов для розеток в бетонную стену.

Размеры установочных коробок

Современные стандарты размеров подрозетников находятся в следующих диапазонах:

• Внутренний диаметр составляет 60−68 мм.
• Посадочная глубина подрозетника равна 25−80 мм.
• Межосевое расстояние между стаканами для розеток в блочных моделях равняется 71 мм.

Наиболее распространенными на практике являются модели диаметром 68 мм и глубиной посадки 45 мм. Отдельно взятые стаканы могут объединяться в блок при помощи специальных боковых ушек, либо можно пользоваться блочным вариантом, однако существуют ограничения на количество подрозетников в блоке.

Подготовка к работе

Опытный мастер знает, что подготовка к работам не менее важна, чем процесс её выполнения. Чтобы самостоятельно установить коробку в бетонную стену понадобится подготовить следующий инструмент:

• Электродрель или перфоратор.
• Коронка по бетону.
• Уровень строительный.
• Строительный карандаш или маркер.
• Молоток и зубило.
• Гипсовая шпаклёвка и шпатель.

Когда инструмент для работы готов, выполняется разметка места будущей посадки розетки на стене. Для этого заранее проверяют, что стена в месте предполагаемого монтажа ровная, и, если это не так, предварительно устраняют изъяны поверхности. Когда поверхность выровнена приступают к разметке, которую рекомендуется выполнять в следующей последовательности:

1. Найти центр будущего отверстия.
2. При помощи строительного уровня чертится перекрестие в отмеченном ранее центре.
3. Отмечаем диаметр подрозетника, которые планируется к установке.
4. Прикладываем установочную коробку к отметкам и обводим окружность.

Подготовительные работы к монтажу установочной коробки считаются выполненными. Стоит помнить, что подготовка к работе не менее важна, чем непосредственная установка устройств.

Процесс монтажа

После завершения разметки и подготовки материалов и инструмента можно переходить непосредственно к монтажу стакана для розетки в стену:

1. Перфоратором с установленной на нем коронкой по бетону выполняется сверление по разметке на 4−5 мм глубже, чем глубина подготовленного подрозетника. Чтобы коронка не нагревалась при сверлении рекомендуется смачивать её водой.
2. После того как сверление завершено, при помощи молотка и зубила удаляют остатки материала и примеряют установочную коробку к посадочному отверстию. Необходимо проверить, чтобы провод входил в коробку свободно и без заломов. Если установочная коробка входит в отверстие без проблем, рекомендуется предварительно смочить его водой для дальнейшего нанесения фиксирующего раствора.
3. Выполняется подготовка раствора для фиксации подрозетника в штробе. Для его создания используется алебастр, вода и гипсовая шпаклёвка. Этот раствор желательно наносить в течение 2−3 минут после приготовления, так как он очень быстро затвердевает.
4. С помощью шпателя раствор набрасывается в отверстие, куда в дальнейшем заподлицо со стеной устанавливается стакан для розетки. Стоит учесть, что резьбовые отверстия должны располагаться параллельно полу, иначе в дальнейшем не выйдет установить розетку ровно.
5. При помощи строительного уровня выполняется проверка установки подрозетника по глубине. Для этого уровень ровной стороной прикладывается к диагонали коробки. Важно на этом этапе убедиться, что стакан не выпирает, иначе монтаж розетки или выключателя в него будет затруднён.
6. Выполняется окончательная фиксация коробки по бокам с помощью раствора, затем раствору дают время засохнуть.
7. Последний шаг — удаление лишнего раствора из стакана после его засыхания.

На этом процесс установки подрозетника в бетонную стену считается завершённым.

Установка подрозетника с устройством гнезда в бетонной стене. Подрозетники для выключателей и розеток.

Основное назначение подрозетника — «облагородить» проделанное в стене отверстие и сделать его пригодным для последующего монтажа выключателей и розеток.

Установка подрозетника (с устройством гнезда) от компании «Хомс-Мастер» — это многолетний опыт профессионалов и гарания качественной работы! Осуществляем работы в кратчайшие сроки. На все виды работ даём гарантию.
Закажите БЕСПЛАТНЫЙ выезд замерщика! Звоните 588-958!

стоимость работ
от300шт

Процесс монтажа подрозетников является неотъемлимой частью в работе электрика по замене проводки в квартире, частном доме или производственном помещении. Специалисты компании Хомс-Мастер выполнят любые электромонтажные работы Туле и Тульской области качественно и всрок, в том чисте и установку подрозетников.

Установку подрозетников можно выполнить самостоятельно, но все же эту работу лучше доверить профессионалов!

Для чего используются подрозетники?

Основное назначение подрозетника — «облагородить» проделанное в стене отверстие и сделать его пригодным для последующего монтажа выключателей и розеток. Подрозетник для выключателя ничем не отличается от подрозетника для розетки.

Иногда подрозетники по техническим условиям приходиться использовать в качестве распределительной коробки, например, при опуске (переносе) розеток.

Форма подрозетников, в основном бывает круглой и квадратной, но встречаются и прямоугольные подрозетники (в том числе со скругленными углами). Материал изготовления в основном пластик (подрозетники из ПВХ), реже металл.

В советские времена все подрозетники делались из металла и назывались гильзами. Были даже изделия без донышка. Металлические подрозетники сейчас почти не применяются, исключение составляет электропроводка в деревянном доме — там они нужны по условиям электробезопасности.

Как сделать отверстие под подрозетник

В зависимости от стен и перекрытий помещения, где проводятся работы по монтажу электрики, выбираются различные способы устройства отверстий под подрозетники. Легче всего работать по газосиликату, немного труднее по кирпичу и самый трудный вариант — бетон.

Способы такие:

1. Сверление отверстий алмазной коронкой соответствующего подразетнику размера.
2. Сверление отверстий в стене буром диаметром 10-12 мм по контуру подрозетника с последующим выламыванием (выдалбливанием) материала стены зубилом.
3. Ручной способ — с помощью молотка и зубила (скарпели).

Надо отметить, что ручной способ используется практически всегда, даже если работы по формированию отверстия выполнялись с помощью коронки.

Отверстия под подрозетник в стене из газосиликата (пеноблока)

Отверстие в стене из газосиликата можно сделать коронкой по кирпичу. Засверливаемся в стену на глубину коронки и затем выламываем зубилом ненужный кусок стены — отверстие готово. При этом необходимо подштробить (углубить) место для кабеля перед входом в подрозетник.

Если подрозетник прямоугольный или квадратный (для блока розеток) лучше выдолбить отверстие молотком и зубилом — по газосиликату это сделать нетрудно.

Отверстия для подрозетника в кирпичной стене

При установке подрозетников в кирпичной стене отверстие делается любым из трех способов. Если вы работаете перфоратором и коронкой, то лучше не использовать стандартный режим — сверление+удар. После отметки центровочным сверлом коронки отверстия включите перфоратор в режим дрели и начинайте сверление.

Но даже при самом аккуратном сверлении коронку будет периодически заклинивать, особенно при работе по силикатному кирпичу. При больших объемах работы таким способом можно угробить перфоратор или выломать зубья у коронки.

Установка подрозетников в бетонной стене

Установка подрозетников в бетонной стене требует другого подхода. О коронках по кирпичу и бетону лучше забыть. Можно воспользоваться алмазной коронкой — она хорошо режет и бетон и арматуру. Недостаток такой коронки — высокая цена.

Когда устанавливать подрозетники?

Здесь нет никаких правил — ставьте, когда посчитаете нужным. Это можно сделать во время разметки трассы под проводку или после окончания прокладки всех проводов и кабелей (групповых линий). Единственная рекомендация по установке относится к стенам без штукатурки — выставлять подрозетники следует после того, как будут оштукатурены стены (до оклейки обоев). То же самое относится к установке распаечных коробок.

Некоторые монтажники не ждут отделки стен и устанавливают подрозетники и коробки сразу на определенную глубину, предварительно выяснив у отделочников толщину будущего слоя штукатурки.

Скажем прямо — это сомнительный способ сэкономить время. Никогда не надейтесь на штукатуров, уверяющих вас, что слой штукатурки будет строго определенной толщины. Такие заключения может давать либо серьезный профи (сколько таких?), либо самоуверенный и желающий отделаться от ваших расспросов «специалист».

На разных стенах обязательно будет разная толщина слоя, и даже на одной стене толщина штукатурки может колебаться — вверху она одна, внизу другая.

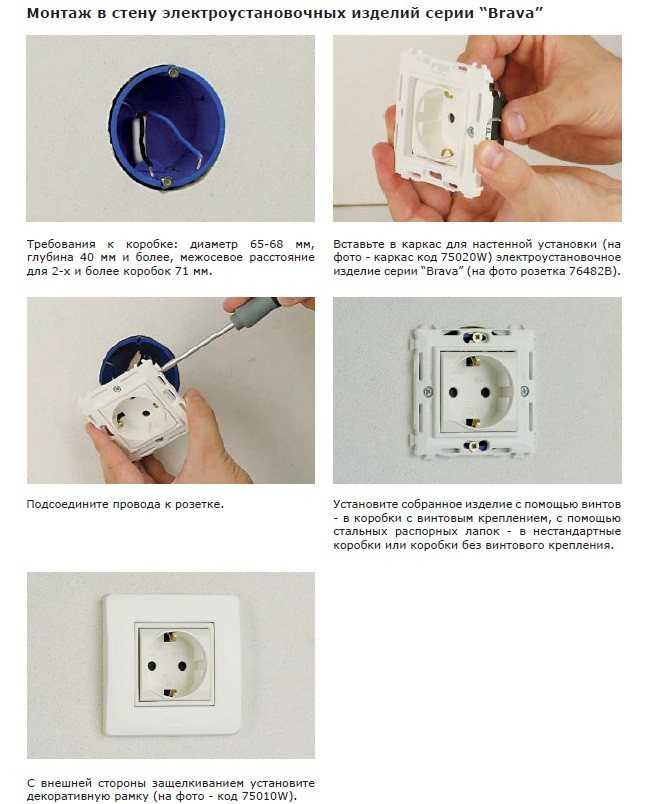

Как установить подрозетник?

Первым делом в корпусе коробки выламывается отверстие под проводку. Место перед входом провода в подрозетник нужно немного углубить, а последняя точка крепления (скоба, хомут) провода должна быть рядом с подрозетником. Отверстие очищаеется от пыли и смачиваем водой.

Как закрепить подрозетник?

• Для закрепления подрозетника обычно готовится гипсовый (алебастровый) или цементный раствор. Некоторые мастера используют монтажную пену, но мы ее настоятельно не рекомендуем из-за соображений пожарной безопасности.
• Затем подрозетник смачиваем водой. Дополнительно его можно обмазать приготовленным раствором.
• Обмазываем отверстие изнутри раствором. Закладываем шпателем небольшую часть раствора в отверстие с таким расчетом, чтобы при установке (утапливании в стену) подрозетника излишки раствора максимально заполнили все пустоты.
• Заводим провод в подрозетник и быстро вставляем его в отверстие. Утапливаем подрозетник, надавливая пальцами на края. При этом лишняя часть раствора должна немного выходить через щели между стеной и подрозетником. Если этого не наблюдается, скорее всего, вы положили мало раствора. Это не очень хорошо — отверстие не заполнено раствором (имеются пустоты) и есть риск, что коробка вскоре после начала эксплуатации может вывалиться из стены.
• Выравниваем подрозетник по горизонтали и глубине. По горизонтали — с помощью воображаемой линии, проходящей через крепежные отверстия. Глубину регулируем прикладыванием ровного предмета (уровень, брусок) к стене — края подрозетника не должны выступать из стены и быть с ней на одном уровне.
• Окончательно замазываем щели и неровности. Излишки раствора (наплывы, бугорки) удаляем шпателем. Также очищаем от смеси внутреннюю часть подрозетника. Если раствор цементный, то для лучшего выравнивания надо немного подождать, пока раствор станет более вязким. Если раствор гипсовый (алебастр) подчищать и выравнивать края нужно сразу же — гипс твердеет довольно быстро и потом удалить неровности будет трудно.

Подрозетники, как и распаечные коробки, должны быть установлены вровень со стеной (не выпирать) или быть немного утопленными (1,5-2 мм).

После проделанной работы остается дождаться полного застывания раствора, после чего подрозетник готов к эксплуатации.

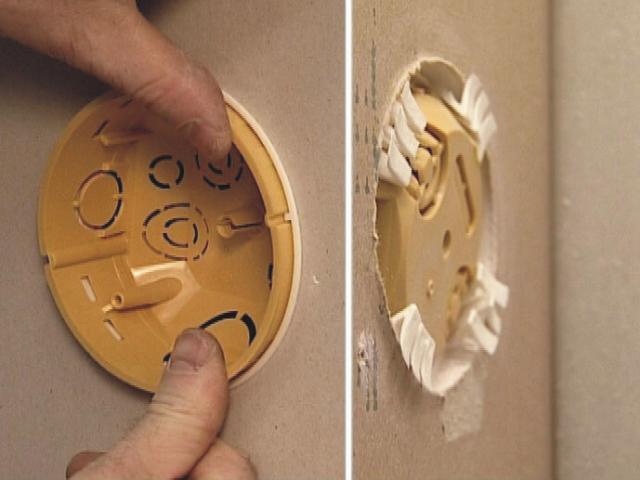

Установка подрозетников в гипсокартон

При устройстве скрытой электропроводки случается монтаж подрозетников в гипсокартон, за ПВХ панелями или другими материалами, выполняющими роль стены. Установка подрозетников в этом случае немного отличается от способов, описанных выше.

Прежде всего, это промежуток (пустоту) между основной стеной и листами материала новой стены. Именно в эту область и требуется установить коробку.

Размечаем место, высверливаем отверстие специальной коронкой по гипсокартону и выводим наружу провода. Если провода (кабели) проложены по основной стене, то при установке листов гипсокартона отверстие высверливается заранее в том месте, где будет находиться электроточка. Затем монтируются следующие листы.

Чаще всего это делают сами гипсокартонщики, чтобы не искать потом провода за зашитыми стенами. Но бывает так, что сначала монтируются стены, потом сверлятся отверстия, а затем прокладываются провода и их концы выводятся наружу.

В качестве подрозетников используются специальные установочные коробки. Они похожи на обычные коробки с той лишь разницей, что в конструкцию коробок для гипсокартона добавлены распорные (прижимные) лапки и регулировочные винты (шурупы).

Теперь нам нужно вставить коробку в отверстие, протащить через лючок в коробке провода и закрутить регулировочные винты отверткой. Эти винты подтягивают распорные лапки, которые упираются в гипсокартон с обратной стороны и фиксируют коробку.

При установке прямоугольной (квадратной) коробки посадочное отверстие вырезается по отмеченному контуру либо острым ножом, либо другим подходящим инструментом.
