Содержание
железобетонных лестниц и площадок — 100 м3
Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр
Состав работ:
| 1. | Установка и разборка опалубки. |
| 2. | Установка арматуры. |
| 3. | Укладка бетона. |
Ресурсы:
| Код | Наименование | К-во | Ед. |
|---|---|---|---|
| 1-100-45 | Затраты труда рабочих (Средний разряд — 4,5) | 3993 | чел.-ч |
| 91.06.03-033 | Лебедки вспомогательные шахтные с тяговым усилием 13,73 кН (1,4 т) | 11.45 | маш.-ч |
| 91.07.04-001 | Вибраторы глубинные | 195 | маш.-ч |
| 91.08.05-082 | Пневмобетоноукладчики 3,3 м3 | 36.54 | маш.-ч |
| 91.17.04-233 | Установки для сварки ручной дуговой (постоянного тока) | 9. 14 | маш.-ч |
| 01.7.03.01-0001 | Вода | 2 | м3 |
| 01.7.11.07-0032 | Электроды сварочные Э42, диаметр 4 мм | 0.00274 | т |
| 01.7.15.06-0111 | Гвозди строительные | 0.0784 | т |
| 08.1.02.11-0001 | Поковки из квадратных заготовок, масса 1,8 кг | 0.03 | т |
| 11.1.02.09-0004 | Стойки рудничные, длина 2,5-3,9 м | 5.82 | м3 |
| 11.1.03.06-0086 | Доска обрезная, хвойных пород, ширина 75-150 мм, толщина 25 мм, длина 4-6,5 м, сорт II | 1.57 | м3 |
| 11.1.03.06-0094 | Доска обрезная, хвойных пород, ширина 75-150 мм, толщина 44 мм и более, длина 4-6,5 м, сорт II | 21.5 | м3 |
| 04.3.01.10 | Раствор тампонажный | 4.33 | м3 |
| 04.3.02.04 | Смеси бетонные, БСГ, тяжелого бетона | 101. 5 | м3 |
| 08.4.03.03 | Арматура | П | т |
Добавьте в избранное
Вы можете сравнивать 2 или 3 расценки из одной базы.
Перейдите на страницу нужной расценки и нажмите кнопку «Добавить» — будет сформирована кнопка на страницу с результатом.
Все Расценки Таблицы
Таблица 29-01-216. Устройство монолитных лестниц и площадок
| Номер расценки | Наименование и характеристика работ и конструкций | чел./ч | маш./ч |
|---|---|---|---|
| ФЕР29-01-216-01 | Устройство монолитных: железобетонных лестниц и площадок — 100 м3 | 3993 | |
| ФЕР29-01-216-02 | Устройство монолитных: бетонных лестниц — 100 м3 | 1732 |
| 91.14.02-001 | Автомобили бортовые, грузоподъемность до 5 т |
| 91.05.05-015 | Краны на автомобильном ходу, грузоподъемность 16 т |
91. 05.01-017 | Краны башенные, грузоподъемность 8 т |
| 91.01.01-035 | Бульдозеры, мощность 79 кВт (108 л.с.) |
| 91.06.06-048 | Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м |
| 01.7.04.01-0001 | Доводчик дверной DS 73 BC «Серия Premium», усилие закрывания EN2-5 |
| 01.7.03.01-0001 | Вода |
| 20.3.03.07-0093 | Светильник потолочный GM: A40-16-31-CM-40-V с декоративной накладкой |
| 04.3.01.12-0111 | Раствор готовый отделочный тяжелый, цементно-известковый, состав 1:1:6 |
| 14.5.01.10-0001 | Пена для изоляции № 4 (для изоляции 63-110 мм) |
Монолитные лестницы из бетона Цена на лестницы
Типы монолитных лестниц
Очень важно выбрать подходящий тип конструкций, перед выполнении монтажа монолитных лестниц. И делятся на несколько видов:
1. Одномаршевые лестницы.
Данный вид является самым простым способом, так как это прямая конструкция и у нее нет торцевых частей При монтаже элементы опалубки понадобится крепить сразу на стены. При желании можно сделать одномаршевую лестницу с опорой только на одну стену. В этом случае к опалубке присоединяется только одна боковая часть и торец получается свободным.
2. Двухмаршевые лестницыиспользуют при ограниченной площади помещения и распологается под углом 90 градусов друг другу, так же данные лестницы могут иметь забежные ступени и можно+ сделать конструкцию, на которой будут предусмотрены межмаршевые площадки.
3. Винтовые лестницыили спиральные являются сложной конструкцией, так как в основе лестницы необходимо создать опалубку неправильной формы. Для создании опалубки потребуется потребуется задействовать большое количество специальных согнутых и криволинейных щитов. С их помощью придается необычная форма каркасу. Но винтовые лестницы заметно украшают помещение.
4. Гладкоподшитые лестницыпредставляют собой конструкцию, у которой абсолютно гладкое днище и нет просветов. Но у данной лестницы имеется плавный изгиб, благодаря чему устанавливать ее можно практически в любом помещении. Под гладкоподшитой лестницы можно обустроить дополнительно помещение и использовать его под кладовую или воторой санузел.
5. Зеркальные лестницы.В данной лестнице днище выглядит точно так же, как и изломы, на верхней части. Они зеркально отображают друг друга. Чтобы лестница получалась более устойчивой, просветов на ней не делают. Ее обычно дополняют промежуточными площадками квадратной или прямоугольной формы. А чтобы были заметны все зигзагообразные изломы, ограждение делают стеклянным. Эта конструкция станет отличным вариантом для тех, кто хочет реализовать необычные дизайнерские идеи, сделав интерьер действительно уникальным и ярким.
6. Консольные лестницыявляется одной из самой оригинальной лестницей, но чтобы создать эту конструкцию, нужно обязательно располагать ее у капитальной несущей стены.
Только она способна выдержать вес всех элементов. Выглядит такая лестница очень оригинально. Создается впечатление, что ступени не имеют точек опоры, особенно если при финишной отделке использовать стекло и древесину.

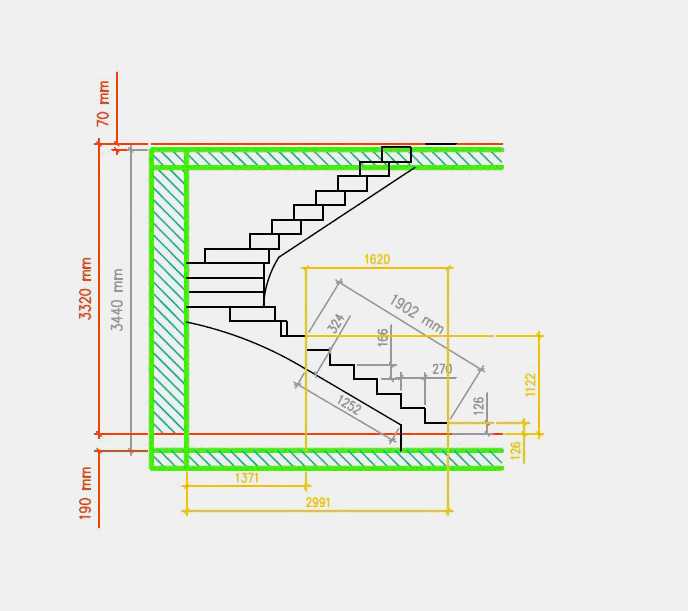

Проектирование монолитной лестницы
При проектировании важно учитывать множество деталей:
- специфику работы осветительных приборов и створок входных дверей;
- оснащение длинных маршей площадками;
- степень жёсткости конструкции;
- применение специальных прорезиненных накладок или коврового покрытия на скользкие отделочные материалы.
Высота лестницы определяется с учётом прочности перекрытий здания, а расстояния от потолков до верхних ступеней должно быть не меньше двух метров. Оптимальным углом наклона лестничной конструкции считается 30, так как с его увеличением повышается возможность получения травм и понижает удобство перемещения.
Составление проекта бетонной лестницы обязательно включает размеры ограждений и применение при её возведении закладных элементов.
Помимо этого, массивность бетонных конструкций предполагает использование для обустройства основания железобетонных балок и прочного фундамента. К тому же, вес лестницы могут увеличить отделочные материалы, потому грамотный расчёт конструкции позволит избежать превышения допустимых нагрузок.
Монолитные лестницы цена
Цена на монолитные лестницы зависит от многих параметров, таких как: вид конструкций, стоимость выбранных материалов и сложность работы с ним, сложность, проведение подготовительных работ, объема и время выполняемых работ. Компания СПО Индустрия изготавливает как по типовым, так и по индивидуальным проектам, цена которых может значительно отличаться. Примерная цена указана в таблице ниже, но для точной стоимости работ по монтажу монолитной лестницы оставьте заявку и получите полную смету бесплатно, так же с выездом для замера и проектирования. В стоимость работ по устройству монолитной лестницы включает себя проектирование и расчет конструкций, устройство опалубки, армирование, бетонирование, демонтаж опалубки, все материалы (опалубка, арматура, бетон, и т.
д.).
| Наименование работ | Цена |
|---|---|
| Устройство бетонной подготовки без армирования сеткой | от 2400 за м3 |
| Устройство бетонной подготовки с армированием дорожной сеткой в один слой | от 2400 за м3 |
| Устройство буронабивных свай | от 1800 за сваю |
| Устройство монолитных лестниц | от 9000 за м3 |
| Разработка грунта механизированным способом (с погрузкой) | от 290 за м3 |
| Устройство щебеночных и песчаных оснований вручную | от 650 за м3 |
Позвоните нам, чтобы монолитные работы прошли для вас практически легко и комфортно. Достаточно будет на начальном этапе согласовать задание и утвердить проект. На этом все ваши хлопоты по поводу возведения здания, благоустройства прилегающей территории, закупки оборудования и материалов будут окончены.
Обращайтесь в ООО «СПО Индустрия» для получения более детальной информации по любым возникшим вопросам.
Основы Инструмента «Лестница» — Моделирование лестницы с помощью монолита…
Инструмент «Лестница» в ARCHICAD 21 работает с ступенями и подступенками, которые хранятся и обрабатываются как отдельные элементы GDL. Это означает, что линии между ними будут отображаться на фасадах, даже если они сделаны из одного и того же строительного материала. Эти линии устранены на секциях, поскольку подэлементы лестницы, как и все другие объекты, начиная с ARCHICAD 21, используют строительные материалы, поэтому их пересечения можно обрабатывать правильно. Возможно, вам потребуется предоставить чертежи, на которых эти линии на фасадах не отображаются. Давайте посмотрим на различные рабочие процессы моделирования лестницы для достижения этой цели:
- Метод № 1: создание пользовательского L-образного протектора
- Метод № 2: создание пользовательской проступи, которая заменяет все проступи и подступенки на всей лестнице в виде одной детали
- Метод № 3: Создайте отделку лестницы с помощью отдельной лестницы — в виде монолитной конструкции — и поместите ее поверх другой лестницы, которая имеет только конструкцию, но не имеет отделки
1.
Способ № 1. Создание индивидуальной L-образной ступени
- Завершите моделирование лестницы с помощью обычных ступеней и подступенков из терраццо.
- Лестница теперь выглядит правильно на секциях, единственная задача — убрать линии между ступенями и подступенками на возвышении.
- Выберите лестницу и перейдите в режим редактирования.
- Выберите один Tread и один Riser и преобразуйте их в Morphs.
- Выйти из режима редактирования.
- Выберите два преобразования и объедините их (логические операции > объединение).
- Выберите морфинг и сохраните его как ступеньку лестницы (Файл > Библиотеки и объекты > Сохранить выделение как > Лестница). В качестве последнего шага сохранения вы должны установить ориентацию и положение нового протектора. При этом обязательно выберите центр самой внешней линии протектора. Если вы используете нос, эта линия является самой внешней линией его ограничивающей рамки. Возможно, вам придется пометить его направляющими перед этим шагом.
- Теперь вы можете удалить Морф, удалив его или поместив на скрытый слой, он вам больше не нужен.
- Выберите лестницу и перейдите в режим редактирования.
- : Райзер, который был выбран и преобразован в трансформацию, теперь невидим. (Его видимость контролируется и отображается флажком в Информационном окне > Настройки шага подэлемента Riser в режиме редактирования.) Несмотря на его скрытое состояние, вы все равно можете выбрать его в режиме редактирования. Выберите этот подступенок и все остальные подступенки вместе с ним и скройте их, сняв флажок в настройках ступени.
- Поступь, преобразованная в Оборотень, также скрыта. Отобразите его, используя тот же флажок.
- Теперь выберите все протекторы и измените их на новый пользовательский L-образный протектор, перейдя в «Настройки протектора» и выбрав ранее сохраненную библиотечную деталь L-образного протектора.
- В результате вы можете видеть, что одна из двух линий между ступенями и подступенками была удалена в 3D и на фасаде.
2. Способ № 2. Создайте собственную ступеньку, которая заменит все ступеньки и подступенки на всей лестнице
- Процесс моделирования почти такой же, как и при моделировании Г-образными ступенями. Разница в том, что теперь все проступи и подступенки будут использоваться для создания морфинга, который будет сохранен как пользовательский проступь.
- Перейдите в режим редактирования, выберите один Tread и преобразуйте его в Morph.
- Затем выберите Riser и тоже преобразуйте его в Morph.
- Выйти из режима редактирования.
- Объединить два морфа (логические операции > объединение).
- Перетащите несколько копий этого преобразования и разместите их, как если бы они были L-образными гусеницами в приведенном выше примере. Теперь у вас есть несколько морфов. (В качестве альтернативного решения вы можете преобразовать в Morph все ступени и подступенки одну за другой.)
- Выберите все эти морфы и объедините их в один большой морф. (Вы также можете создать этот Оборотень независимо от Лестницы, если знаете точные размеры.)
- Сохраните это как пользовательскую ступеньку («Файл» > «Библиотеки и объекты» > «Сохранить выделение как > Лестничная ступенька»). Убедитесь, что вы можете найти середину самого нижнего протектора, чтобы правильно разместить нестандартный протектор. При необходимости используйте направляющие перед этим шагом, чтобы отметить место для размещения протектора в правильном положении.
- Выберите лестницу и войдите в режим редактирования.
- Выберите все стояки и скройте их.
- Выберите все ступени, кроме первой, и скройте их в настройках шага, сняв флажок.
- Выберите первый протектор, отобразите его с помощью флажка в информационном поле, затем измените его на пользовательский протектор, который был сохранен ранее.
(Вы также можете создать этот Оборотень независимо от Лестницы, если знаете точные размеры.)3. Метод №3: Создайте отделку лестницы с помощью отдельной лестницы
- Завершите моделирование лестницы с помощью обычных ступеней и подступенков из терраццо, как в методах №1 и №2.
- Перетащите копию этой лестницы.
- Скрыть все ступени и подступенки исходной лестницы в информационном поле, сняв флажок:
- Откройте диалоговое окно настроек только что созданной копии и
- Отключить отделку лестницы в диалоговом окне настроек:
- Измените форму опоры с «Гладкое дно» на «Ступенчатое дно».
- Установите вертикальную и горизонтальную толщину конструкции – это будет отделка другой лестницы.
- Выберите необходимый строительный материал (терраццо) для конструкции.
- Поместите лестницу, которая служит отделкой, поверх лестницы, которая служит конструкцией.
- Относительно вида плана этажа: вам нужно отключить (скрыть слоями) одну из лестниц, чтобы видеть только один план этажа ИЛИ, если вы установите для них фоновую заливку, они могут просто располагаться друг над другом.
12 советов по работе с лестницами Revit — REVIT PURE
Николя Кателье
Лестницы в Revit могут быть источником хаоса и разочарования.
Так не должно быть. В этом руководстве все сложные части разбиты на небольшие кусочки, которые легко усваиваются. Мы обещаем, что, прочитав это, все будут сбиты с толку тем, насколько хорошим модельером лестниц вы стали. Наслаждайтесь этими советами. Посмотрите полный видеоурок, если хотите.
1- ПОНЯТЬ ВСЕ ОПРЕДЕЛЕНИЯ ЛЕСТНИЦ REVIT
Прежде чем что-либо делать, вам необходимо понять все определения лестниц Revit. Взгляните на визуальную легенду ниже, чтобы убедиться, что вы все поняли.
ОСНОВНЫЕ И ВЕРХНИЕ УРОВНИ: Лестницы основаны на выбранных уровнях, которые уже существуют в проекте. При необходимости вы можете добавить смещение на этих уровнях.
ТРЕБУЕМАЯ ВЫСОТА ЛЕСТНИЦЫ: Общее расстояние между основанием и верхом лестницы, включая смещения.
ТРЕБУЕМОЕ КОЛИЧЕСТВО ПОДСТУПОК: Автоматически рассчитывается Revit путем деления высоты лестницы на максимальную высоту подступенка. Вы можете изменить это число, что изменит уклон лестницы.
ФАКТИЧЕСКОЕ КОЛИЧЕСТВО ПОДЪЕМНИКОВ: Количество смоделированных вами подступенков.
МАКСИМАЛЬНАЯ ВЫСОТА ПОДСТАВКИ: Высота подступенка вашей лестницы никогда не превысит это значение. Этот параметр задается для типа лестницы. Обычно соответствует требованиям кода.
ФАКТИЧЕСКАЯ ВЫСОТА ПОДСТОЙКИ: Это расстояние автоматически рассчитывается Revit путем деления высоты лестницы на желаемое количество подступенков.
МИНИМАЛЬНАЯ ГЛУБИНА ПРОСТЕЙКИ: В типе лестницы укажите минимальную глубину проступи.
Когда вы начинаете моделировать свою лестницу, вы можете подняться выше этого числа, но не ниже.
ФАКТИЧЕСКАЯ ГЛУБИНА ПРОСТЕЙКИ : По умолчанию это значение равно минимальной глубине проступи, установленной в типе лестницы. Однако вы можете установить большее значение, если хотите больше глубины.
МИНИМАЛЬНАЯ ШИРИНА ПРОБЕГА: Задав тип лестницы, вы можете указать минимальную ширину прогона. Сюда не входят опоры (стрингеры).
ФАКТИЧЕСКАЯ ШИРИНА ПРОХОДА : По умолчанию это будет то же самое, что и минимальная ширина прогона. Вы можете установить более высокое значение, чем минимальное, но более низкое значение приведет к предупреждению.
2- УСТАНОВКА МИНИМАЛЬНЫХ И МАКСИМАЛЬНЫХ ЗНАЧЕНИЙ ДЛЯ ТИПА ЛЕСТНИЦЫ
Теперь, когда вы понимаете, что означают все эти определения лестниц в Revit, пришло время их настроить.
Выберите инструмент stair на вкладке «Архитектура». Затем нажмите Edit Введите в свойствах. Отрегулируйте максимальную высоту подступенка, минимальную глубину проступи и минимальную ширину прогона. Обычно эти значения устанавливаются для удовлетворения требований кода. Это повлияет на все лестницы, использующие этот тип.
3- НАСТРОЙКА БАЗОВОГО И ВЕРХНЕГО УРОВНЕЙ
Выберите базовый и верхний уровни. Установить смещения. Желаемая высота лестницы будет рассчитана автоматически.
4- РИСОВАТЬ ЛЕСТНИЦУ СНИЗУ ВВЕРХ
Теперь вы можете начать рисовать лестницу. Существует много вариантов формы лестницы, а пока давайте воспользуемся самой распространенной , прямой . Нажмите первый раз, чтобы установить начальную точку вашей лестницы. Переместите курсор, чтобы увидеть спроецированную форму вашего пробега на основе глубины протектора, которую вы установили ранее.
Нажмите еще раз, чтобы завершить прогон.
При рисовании лестничного пути вы начинаете с нижней точки и заканчиваете верхом лестницы. Если вы сделали это в обратном порядке, переверните лестницу, нажав кнопку «Перевернуть» или щелкнув символ стрелки.
5- ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ПАНЕЛЬЮ ПАРАМЕТРОВ
При входе в режим создания лестниц обратите внимание на панель параметров. Вы можете изменить Location Line , чтобы решить, хотите ли вы нарисовать лестницу сбоку или по центру прогона. Вы также можете изменить Actual Run Width так, чтобы он превышал указанный ранее минимум.
6- ИСПОЛЬЗОВАНИЕ 3D-ВИДОВ И РАЗРЕЗОВ
Использование 3D-видов в дополнение к видам в плане и разрезам — отличный способ построить и понять лестницу.
Используйте поле выбора , чтобы изолировать лестницу в 3D-виде, если это необходимо. Чтобы создать лестницу из 3D-вида, убедитесь, что Рабочая плоскость настроена на уровень плана, иначе вы получите предупреждение.
7- ПОНЯТЬ, ГДЕ НАЙТИ ВСЕ ПАРАМЕТРЫ
Поиск всех параметров лестницы может привести к путанице. Это связано с тем, что лестница типа содержит три подтипа элементов, в которых расположено больше параметров.
ТИП ЛЕСТНИЦЫ : Управляет размерными правилами вашей лестницы, такими как высота подступенка, глубина проступи и ширина прогона. Внутри Тип лестницы , вы также найдете тип лестницы, тип площадки и тип поддержки.
Чтобы изменить эти типы, перейдите к Тип лестницы или используйте TAB для индивидуального выбора марша, площадки или опоры.
Затем нажмите «Редактировать тип».
ТИП ПРОХОДА: Внутри этого типа вы можете изменить Толщину протектора и установить Длина выступа
для ваших протекторов. Вы также можете установить Толщину подступенка и решить, хотите ли вы, чтобы они были наклонными . Также используйте эту панель для установки материалов для ступеней и подступенков.
ТИП ПОСАДКИ: По умолчанию это будет то же самое, что и тип запуска. Снимите флажок То же, что и для запуска , чтобы настроить посадочный материал, толщину, выступ и т. д.
ТИП ПОДДЕРЖКИ: Укажите, следует ли использовать опору каретки или стрингера. Также установите поддержку Material, Width и Depth.
Вам нравится эта запись в блоге? Ознакомьтесь с нашим популярным ОСНОВНЫЕ курс.
7- ПЛОЩАДКИ АВТОМАТИЧЕСКИ ПО УМОЛЧАНИЮ
Если вы нарисуете два лестничных пролета рядом друг с другом, Revit автоматически добавит площадку, чтобы соединить их.
Вы можете отключить эту функцию при создании лестницы (см. совет 2).
Площадки вверху или внизу лестницы никогда не бывают автоматическими, их приходится создавать вручную. Используйте Landing Component и нажмите кнопку Create Sketch. Затем нарисуйте контур посадки.
8- ОТРЕГУЛИРОВАТЬ » НЕОБХОДИМОЕ КОЛИЧЕСТВО ПОДСТУПОВ » ЧТОБЫ ИЗМЕНИТЬ НАКЛОН ЛЕСТНИЦЫ
По умолчанию требуемое количество подступенков будет равно наименьшему количеству подступенков, которое необходимо, чтобы не превысить максимальную высоту подступенка. Однако можно указать больше подступенков, чтобы получить более мягкий уклон лестницы. Никогда не ставьте подступенки меньше расчетного минимума, иначе получите предупреждение!
9- ОТРЕГУЛИРОВАТЬ «ФАКТИЧЕСКУЮ ГЛУБИНУ ПРОТЕКЦИИ» ДЛЯ БОЛЬШЕГО ПРОБЕГА
Вместо добавления подступенков вы также можете увеличить значение параметра «Фактическая глубина проступи» для более мягкого наклона лестницы.
Изменение этого значения удлинит прогон. Опять же, не ставьте число ниже минимальной глубины протектора , иначе вы получите предупреждение. Предупреждения раздражают и означают, что вы не следуете собственным правилам.
10- ОТРЕГУЛИРОВАТЬ «НАЧАТЬ СО СТОЙКИ» И «КОНЕЦ СТОЙКОЙ»
На изображении ниже для участка №1 заданы настройки по умолчанию: он начинается и заканчивается стояком. Однако мы изменили настройки для ПРОБЕГА №2, который начинается и заканчивается проступью вместо подступенка. Вы можете изменить этот параметр, щелкнув прогон и отметив/сняв отметку с параметров.
11- ВЫБЕРИТЕ ТИП ПЕРИЛ ПРИ СОЗДАНИИ ЛЕСТНИЦЫ
При создании лестницы перила будут автоматически добавлены к вашей лестнице. Тип по умолчанию будет последним выбранным. Чтобы изменить его, нажмите кнопку ограждения и выберите другой тип или выберите Нет для лестницы без перил.
