Устройство крыши дома из газобетона: Строительство дома из газобетона. Возведение крыши — Статья

Строительство дома из газобетона. Возведение крыши — Статья

• Общие требования к крышам газобетонных построек
• Плоская крыша
• Мастика
• Битумно-полимерная кровля
• Полимерная мембрана
• Скатные крыши
• Профлист
• Металлочерепица
• Мягкая черепица

Вес от несущих конструкций крыши, ее покрытия, а также нагрузки от атмосферных осадков равномерно распределяются и передаются на стены дома. Именно поэтому при выборе покрытия и конструкции крыши важно учитывать прочность и несущую способность стен. Если говорить о пористых стеновых материалах (пенобетоне, газобетоне), то они плохо переносят воздействия на скол и значительные точечные нагрузки.
Именно поэтому стропильная система дома из газобетона и другие несущие крышные конструкции должны опираться не на материал стен, а на более прочную основу, которая будет равномерно распределять и передавать нагрузку. Кроме этого, к крышам газобетонных сооружений предъявляются другие не менее значимые требования.

Крыша дома из газобетона своими руками

Для начала необходимо определиться, какую именно крышу вы будете строить. Существует несколько разновидностей крыш, и мы расскажем о них ниже:

Плоский вариант

Уклон составляет 2-4 градуса и зависит от качества покрытия, а также от количества слоев.

Скатная крыша

Здесь градус уклона разнится от 10 до 60 градусов. При варианте покрытия мягкой черепицей, уклон составляет от 12 градусов. Такой наклон станет хорошей защитой от негативного воздействия влаги — протеканий.

Если используется профлист, либо металлочерепица, то скаты допустимо делать под меньшим углом.

Обратите внимание! Крышу дома из газобетонных блоков необходимо строить из лёгких материалов: это касается и каракаса.

Идеальным вариантом каркаса станет деревянная стропильная система. Причина: прочность и легкость. Для плоского варианта крыши также используют деревянные балки.

Монтаж двускатной стропильной системы

В настоящее время строительный рынок предлагает услуги по изготовлению стропильных ферм в индивидуальном исполнении для конкретных построек. Нужно отметить, что такая услуга имеет ряд преимуществ:

1. Гарантированное качество изделий, обеспеченное применением специального оборудования и технологий сборки.
2. Безопасность в противопожарном отношении, поскольку все детали ферм подвергаются антипиреновой обработке.
3. Увеличенный срок службы, который достигается антибактериальной обработкой изделий специальными составами.
4. Простота установки готовых ферм.

Единственным недостатком такого способа установки стропильной системы является относительно высокая стоимость изделий.

Для самостоятельного возведения двускатной крыши можно использовать готовые стропильные фермы, заказанные у профессиональных производителей

Сборка стропильных ферм на земле

Сборка стропил на земле используется в тех случаях, когда непосредственно у дома имеется ровная площадка достаточных размеров для изготовления ферм. При этом монтируются не полные фермы, а жёсткие конструкции из трёх-четырёх деталей, которые могут быть подняты к месту установки усилиями двух-трёх человек. Подъём производится при помощи канатов по слегам. Преимущество такого способа сборки состоит в возможности использования единого шаблона, чем обеспечивается высокая точность изготовления каждого элемента конструкции. Возможный вариант частичного монтажа ферм внизу выглядит следующим образом:

1. Изготовить стапель для сборки ферм. Он представляет собой три площадки, расстояние между которыми соответствует длине сопрягаемых деталей. Их можно собрать из нескольких досок или брусьев, располагаемых в одной горизонтальной плоскости.
2. Для сборки первой фермы нужно взять две стропильных ноги и затяжку — нижнюю или верхнюю.
3. Разложив детали на стапеле, разместить их в соответствии с чертежом фермы и скрепить гвоздями. Проверить заготовку фермы на соответствие размерам, указанным в техдокументации. При необходимости поправить расположение компонентов.
4. Выполнить окончательную фиксацию деталей в узлах фермы, используя дополнительные крепёжные пластины. Гвоздевые пластины можно устанавливать с использованием силовой струбцины, применяя дополнительные подкладки из толстолистовой стали под её губки.
5. Уложить детали второй фермы поверх первой и зафиксировать струбцинами, точно повторяя контуры нижней фермы, которая играет роль шаблона. После сборки второй фермы убрать её в сторону.
6. Изготовить необходимое количество ферм, повторяя операции из предыдущего пункта. Таким образом обеспечивается полное соответствие всех изготовленных ферм.

Монтаж стропильной системы по месту установки производится следующим образом:

1. На крышу поднимаются первые две фермы. Для этого можно использовать наклонный настил из нескольких брусьев и довольно прочные верёвки.
2. Первыми устанавливаются фронтонные фермы по концам крыши. Их нужно выставить строго вертикально и закрепить к мауэрлату временными укосинами.
3. Между фронтонными фермами натягивается строительный шнур перпендикулярно расположению стропильных ног.
4. Каждая последующая ферма устанавливается с соблюдением ранее рассчитанного шага стропил.
5. После установки последней фермы вся конструкция стропильной системы укрепляется прогонами, после чего временные крепления демонтируются.
6. Далее монтируются остальные элементы конструкции — укосины, коньковый брус, лежни, стойки и прочее, предусмотренное в проекте стропильной системы.

Дополнительную прочность крыше придаёт обрешётка, набиваемая в последнюю очередь.

Сборка стропильных ног непосредственно по месту установки

Сборка стропил по месту применяется на крышах небольшого размера. При этом наверх подаются бруски-заготовки, из которых выпиливаются необходимые детали. Монтаж выполняется снизу вверх, начиная с установки стропильных ног. Горизонтальный уровень стропильной системы контролируется по натянутым шнурам, а вертикальность сборки ферм — строительным отвесом. Порядок монтажа такой же: сначала монтируются фронтонные фермы, затем остальные в любом удобном порядке.

Сборка стропильной системы непосредственно на крыше начинается с установки стоек и конькового прогона, на который укладываются стропила

В точности выполняя требования чертежей, можно смонтировать стропильную систему самостоятельно. В одиночку это сделать практически невозможно, поэтому участие одного или двух помощников обязательно.

Какой материал использовать для кровли?

При строительстве скатных крыш, предлагаем обратить внимание на мягкую черепицу, металлочерепицу и профнастил. Что касается плоской крыши, то выбирайте рулонные стройматериалы или мембраны.

А вот шифер не рекомендуем использовать в доме из газобетона (это касается и натуральной черепицы), ведь у этого материала большой вес, поэтому придётся строить массивную систему поддержки, а газобетонные блоки не предназначены для большой нагрузки.

Важная информация: будьте внимательны, строя дом из газобетонных блоков самостоятельно. Крыша (её каркас, перекрытия) не должна всем весом давить на газоблоки! Она должна опираться на армирующий железобетонный пояс. Он располагается на 20 см вверх на всех несущих стенах дома.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

• симметричная двухскатная крыша;
• ассиметричная двухскатная крыша;
• двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

Установка стропил на стену из блоков

Чтобы правильно построить крышу, равномерно распределить нагрузки стропильных ног на стены, надежно прикрепить стропильную конструкцию к стенам дома необходимо подробно изучить важный конструкционный узел — мауэрлат.

Мауэрлат представляет собой деревянное крепление (в случае металлической стропильной системы его роль может играть двутавр или швеллер), которое укладывают на верхний ряд кирпичной кладки или армопояс, причем к стене его привязывают максимально жестко.

-инструкция по креплению мауэрлата к стене и кровле ↑

Это крепление выполняет две основных функции:

1. Распределение сосредоточенной нагрузки стропильных ног равномерно по всей несущей стене здания.
2. Крепление стропильной системы к коробке дома.

Определяемся с размерами конструкции ↑

Чаще всего крепление стропильной системы выполняется из дерева.

Обычно это брус размером не менее 100×100 мм, предпочтительнее использовать брус 100×150 мм или 150×150 мм.

Лучшим материалом для мауэрлата послужит древесина лиственной породы, предварительно обработанная антисептиком.

Наиболее предпочтительным будет установить сплошной мауэрлат по всему периметру стен. Отдельные бруски скрепляются в одно целое с помощью прямого замка, размеры которого зависят от параметров бруса.

В замок дополнительно забивают гвозди, таким образом, мы получаем связанные с двумя соседними звеньями брусья, образующие вместе цельную жесткую систему, к которой потом будут крепиться стропила.

Располагают бруски ближе к внутреннему краю кладки, так, чтобы расстояние до внешнего края было не менее 5-ти сантиметров. Часто с внешней стороны стены делают парапет (выступ) из кирпича, в который упирается мауэрлат.

Части мауэрлата соединяются прямым замком

Способы крепления мауэрлата к стене ↑

Крепление бруса к стене дома должно быть максимально прочным и неподвижным. Существует несколько основных способов крепления мауэрлата к несущей стене:

• крепление с помощью стальной проволоки;
• крепление с помощью анкеров, вмурованных в армопояс под мауэрлат;
• крепление с помощью шпилек, вмурованных в кладку.

Рассмотрим эти способы по порядку.

Проволока ↑

В процессе кладки, за три-четыре ряда до верха стены, между кирпичами продевают сложенную в несколько раз стальную проволоку так, чтобы середина находилась внизу под кирпичами, а концы свободно выходили наружу. Длина берется с таким запасом, чтобы хватило продеть проволоку сквозь брус и затянуть (скрутить). Количество таких обвязок строго не регламентировано, однако их не должно быть меньше, чем стропил.

Мауэрлат притягивают к стене стальной проволокой

Анкерные болты и армопояс ↑

В случае, если на стене сооружают армопояс, крепежные элементы для мауэрлата следует заложить заранее.

Вообще сооружение армопояса — весьма полезное решение, так как он значительно укрепляет коробку здания, выравнивает верхний венец стен по горизонтали и является важным элементом жесткости конструкции.

Крепление мауэрлата к газобетону выполняется только через армопояс, так как сами блоки слишком мягкие и не предполагают монтаж анкерных или каких-либо других креплений.

Самый удобный способ устройства армопояса на газобетоне — это использование U-образных блоков, которые устанавливают так, чтобы образовался непрерывный желоб по всему периметру внешних стен сооружения. На угловых блоках делают пропил таким образом, чтобы желоб не прерывался, и не было промежутков в его стенках.

Далее собирают арматурный каркас (чаще всего используют арматуру толщиной 12 мм, связанную поперечными перемычками толщиной 6 мм), который закладывают в желоб и заливают бетоном. Заливать бетон следует вкруговую за один заход, чтобы конструкция получилась монолитной.

Начало строительного процесса

Что понадобится для строительства: тачка и бетономешалка, лопата и уровень, саморезы и шуруповерт, рулетка и отвес, маркер и карандаш, кельма и шпатель, шнуровка и строительный нож, степлер и скобы к нему, бензопила или ножовка.

До строительства важно подготовить участок – удалить мусор и растительность, разметить территорию. Сначала определяют местоположение будущего здания на объекте, размечают все, рассчитывают объемы материалов. Все материалы желательно закупить заранее, сложить в специально отведенном месте.

Поэтапное возведение

Прежде, чем начинать строительство дома с мансардным этажом из газобетона, необходимо изучить все этапы реализации работ.

Фундамент

Сложный фундамент тут не понадобится – достаточно глубины максимум в 1.5 метра и ширины минимум в 40 сантиметров. Лучше всего выбирать ленточный монолитный тип основания.

Как сделать фундамент:

• Вырыть под него траншею соответствующих размеров.
• Засыпать дно ямы песком слоем в 20 сантиметров и щебнем слоем в 15 сантиметров, утрамбовать все хорошо.
• Сделать армирующий каркас.
• Залить фундамент бетоном.
• Выждать около 20-28 дней, пока бетонный раствор застынет и наберет прочность.

После строят цокольный этаж из кирпича или бута, а потом – возводят здание из газобетона.

Стены

После того, как цоколь дома готов и кладка застыла, начинают строить стены. Качество кладки зависит от того, насколько ровным был сделан цоколь, если нужно, его выравнивают цементной стяжкой небольшой толщины. Кладка стен из газобетона осуществляется на специальный клей, по стандартной схеме в шахматном порядке.

Мансарда

Мансарду чаще всего делают из древесины, хотя для строительства подходят разные материалы.

Как построить мансарду:

• В перекрытия потолка нужно вставить бруски из дерева, смонтировать к ним стропила.
• Каркас мансарды обычно выполняют из дерева (брусьев) также, на них кладут лаги для обвязки, которая станет базой для всего короба.
• Каркас для будущих стен крепят к брусьям, его обшивают двумя слоями досок (располагая их в шахматном порядке).
• Появившиеся в результате строительства мансарды треугольные пустоты могут выступить частью интерьера либо быть закрытыми отделочными материалами.
• Утепление внутри и снаружи мансардных стен выполняют с использованием минеральной ваты.

Кровля

Профнастил монтируется быстро и легко – начинают снизу, чтобы делать правильный нахлест кусков материала. Каждый лист крепится шурупами в 9 местах – со шляпкой для шестигранной насадки и силиконовой прокладкой. Если скат крыши крутой, то работы будет выполнить сложнее – тогда обязательно понадобится монтажный пояс.

Завершающие моменты

После того, как основные элементы выполнены, начинают обшивку всей поверхности мансарды – лучше всего выбирать гипсокартон. Сначала прокладывают пароизоляционный материал, потом монтируют гипсокартонные листы шурупами к поверхности.

Внутреннюю отделку начинают лишь после окончания всех работ по монтажу кровли. Лучше всего для этой цели подходят панели МДФ, которые хорошо выглядят, комфортны в монтаже, уходе и эксплуатации. Потолок делают одно/двухуровневым с использованием гипсокартона.

Дом с мансардой из газобетона сегодня можно встретить как в Москве, так и регионах. Такое жилье пользуется все большей популярностью ввиду массы преимуществ, доступности и комфорта для проживания. Если правильно выполнить расчеты и соблюдать технологию строительства, можно получить прочный, надежный, долговечный и красивый дом в небольшие сроки за разумную стоимость.

Источник

особенности и процесс монтажа, практические советы

Технология заложения односкатной крыши на дома из блочных материалов считается сравнительно несложной.
Установка кровли требует особого подхода при расчете стропильной конструкции и выборе угла наклона.

Работы проводятся после строительства коробки и монтажа верхнего разгрузочного армопояса, в жилых домах крыша сразу делается утепленной.

Особенности конструкции

Несущие стены жилых и хозяйственных построек возводятся из блоков с шириной от 30 см и маркой прочностью не ниже D400.

В целях экономии кладка чаще всего выполняется однорядной, что в свою очередь приводит к необходимости утепления фасада и кровли в домах постоянного проживания, армировании нагружаемых участков (цоколь, перекрытия, проемы, зона крепления мауэрлата).

Из-за сравнительно низкой прочности материала на разрыв при проектировании блочных домов ужесточаются требования к фундаменту и кладке, высота конструкции ограничена 2-3 этажами.

Односкатная крыша в блочных домах закладывается двумя способами:

• С поднятием одной несущей стены и с опорой стропил на 2 бруса мауэрлата, закрепленные на нижней и верхней стене.
  К преимуществам такого исполнения относят внешнюю привлекательность коробки (все стены и фронтоны выложены из блоков) и простоту ее отделки. Но при большой площади ската или ведении строительства в сейсмически опасных районах конструкция не считается надежной.
• С заложением дополнительных вертикальных опор и креплением объемного стропильного каркаса и мауэрлата к непрерывному разгрузочному армопоясу по периметру всех несущих стен.
  При выборе этого варианта конструкция стропильной системы усложняется, но выигрывает в устойчивости к подвижкам основания.

Оптимального варианта нет, решение принимается исходя из материала, ожидаемых нагрузок и вкусовых предпочтений владельца.

1. При первом способе целесообразно сделать односкатную крышу утепленной, с открытым пространством внутри и наклонным потолком (что актуально при наличии в проекте мансардного этажа).

2. При втором — владельцы чаще всего выбирают между холодным чердаком с утепленным облегченным перекрытием и теплой крышей как со скрытыми, так и открытыми стропильными конструкциями (в частности – треугольными фермами).

Вне зависимости от выбранного способа при проектировании кровли учитывается потребность в:

• Заложении разгрузочного пояса под мауэрлатом с целью улучшения качества его крепежа и снижения нагрузки от веса стропил.
• Снижении весовой нагрузки на блочные стены и стропила, а именно – использовании легких видов кровельных материалов и снижении или исключении снеговой нагрузки.
  Распорные воздействия односкатная крыша практически не оказывает, но вес снега при большой площади ската может стать проблемой.
• Закрытии и защите верхнего края стен от осадков. В домах со стенами из блоков рекомендуемая длина карнизного свеса составляет 30-40 см (что не всегда возможно при высоких ветровых нагрузках).

При выборе материала для стропил и обрешетки предпочтение отдается древесине, как более легкому и бюджетному материалу.

Снижение веса и экономия за счет пиломатериалов не допускаются, при строительстве крыши используются качественные и прошедшие соответствующую подготовку брус или доски с сечением не ниже нормативного.

Типы крыш

Для возведения крыш на пеноблоках используют все известные варианты. Пожалуй, их разделим на два типа – плоские и скатные.

С первым вариантом проблем нет. На стены укладывают плиты перекрытий, устраивают кровельный пирог. Нагрузочное воздействие равномерно делится по всем стенам.

Блоки, на которые опирают кровлю, будут в тех же условиях, если бы кладка стен возводилась дальше, и на них давили бы верхние этажи.

Вариантов скатных кровель больше:

• односкатная;
• двухскатная;
• мансардная;
• вальмовая либо четырехскатная;
• пуловальмовая.

Есть более сложные неклассифицированные формы. Но это не так важно, потому что они подразумевают устройство стропильной конструкции, поддерживающей перекрытие.

Нагрузочные воздействия от стропильных ног, если они укреплены сразу к стенам, будут точечными, по этой причине и создаются проблемы обустройства крепежных узлов крыши к пеноблочному материалу. Но сначала следует разобраться с особенностями стропильных систем.

Уже ясно, что основная деталь – стропила, соединенные обрешеткой и удерживающие кровлю. Их разделяют на две группы:

• наклонные – оперты обоими концами на стену, стойки или мауэрлаты;
• висящие – опираются только нижними концами, а верхние висят свободно. В комплексе с другими элементами могут образовать ферму.

Отличия блоков и необходимость армопояса

Пенобетон, газоблок и газосиликатные блоки относятся к ячеистым бетонам и отличаются малой плотностью. Шлакоблок, в отличие от них, является разновидностью строительного камня и имеет чуть большую плотность. Но и те, и другие представители бетонов объединяет необходимость установки армированного пояса под мауэрлат.

Сравнить плотность материалов можно в таблице:

Найти стопроцентное подтверждение того, что можно обойтись без бетонного армопояса на таких стенах, вряд ли удастся. Существуют лишь много «если», при которых гипотетически допустимо надеяться на успешность такого монтажа.

Строительство дома из пеноблоков от фундамента до крыши своими руками

Пеноблок представляет собой достаточно новый стройматериал, состоящий из цементного раствора с добавлением пенообразующих средств. Благодаря этому пеноблоки обладают рядом полезных свойств, а в некоторых случаях превосходят по своим показателям другие строительные материалы.

К неоспоримым достоинствам пеноблоков можно отнести их прекрасные теплоизоляционные свойства и хорошее противостояние проникновению влаги. Этот материал экологически чист и не нуждается в специальных покрытиях для защиты.

Пеноблоки, по сравнению, например, с кирпичами, довольно лёгкие, что позволяет сэкономить на укладке фундамента для высоких нагрузок.

Ну и наконец, общая стоимость постройка дома из пеноблоков своими руками будет гораздо ниже, чем из кирпича или других материалов.

Подготовительные работы

Подготовительные работы на строительной площадке заключаются в освобождении её от мусора, лишних предметов и завозу строительных материалов. Понадобится доступ к электроэнергии и воде. По возможности следует завозить на стройплощадку только те материалы, которые необходимы на конкретном этапе работ, чтобы не загромождать рабочее пространство.

Первым этапом строительства будет закладка фундамента, для чего необходимо снять примерно 10 см верхнего слоя почвы и тщательно очистить грунт от камней. Желательно хорошенько измельчить грунт, для более плотной его усадки. Критически важно не допустить наличия любых посторонних предметов в грунте, поскольку это может привести к проблемам с фундаментом.

Закладка фундамента

Оптимальным вариантом для дома из пеноблоков можно назвать ленточный фундамент — это самый простой и универсальный вариант для строительства дома своими руками. Начинают работы с разметки: при помощи колышков и верёвок обозначают границы будущего фундамента.

Далее приступают к рытью траншей. Необходимо отступить примерно 20—30 см от колышков, но если на участке достаточно плотный грунт, то можно ограничиться именно намеченными верёвками размерами. Впрочем, запас никогда не помешает, хотя на него уйдёт больше цемента.

Что касается глубины траншеи, то стоит ориентироваться на глубину промерзания почвы в вашей местности. Такие данные можно узнать у специалистов. Рыть траншею ниже уровня промерзания необходимо для того, чтобы фундамент плотно занял свою позицию, ведь со временем конструкция будет немного проседать.

Далее переходят к закладке «подушки». Это специальный слой из щебня, песка, гальки или кирпичного боя, на котором непосредственно будет уложен бетонный слой фундамента. Высота подушки должна составлять не менее 10 см, а лучше 15—20 см.

Для увеличения плотности «подушку» необходимо полить водой и как следует утрамбовать. Отметим, что ровная подушка вам не понадобится, то есть нет необходимости выдерживать идеальные формы этого этапа.

Впрочем, слушком большие перепады тоже не стоит делать, чтобы бетон, во время его заливки, смог равномерно распределиться по площади примерно с одинаковой толщиной слоя.

Обязательно необходимо провести армировку — процедура заключается в монтаже стальной арматуры по периметру созданной траншеи. Должен получиться своеобразный каркас, который будет добавлять бетонной конструкции прочности.

После армировки производится опалубка — укладка по краям траншеи досок (или других ровных материалов) которые будут непосредственно придавать форму будущему фундаменту и удерживать бетон от растекания.

Для замеса и заливки бетона необходимо иметь под рукой бетономешалку и несколько помощников, поскольку работу выполнять нужно довольно быстро.

Срок первичного застывания бетона составляет около 3 часов, поэтому за это время следует постараться полностью залить весь фундамент.

Необходимо избегать вариантов, когда свежий бетон попадает на места, где уже залитый немного схватился, поскольку это может привести к появлению трещин в фундаменте.

Возводя дом своими руками из пеноблоков стоит учитывать срок полного застывания бетонного фундамента. В зависимости от погодных условий и окружающей температуры он может составлять около месяца.

Рекомендуется накрывать фундамент полиэтиленовой плёнкой с целью сохранения влаги и равномерного застывания. Особо актуально это правило при недостаточно высоких температурах.

Нормой для строительства считается температура около 20—25 градусов выше нуля.

Скатные крыши

Если вы решили построить жилой дом из пеноблоков или газобетона, то чаще всего в нем используются скатные крыши. Устройство такой крыши намного проще, доступен больший ассортимент кровельных материалов. Также скатные крыши имеют лучшие технические характеристики.

Чаще всего в качестве покрытия в таких домах используют следующие материалы:

Источник: https://nwfasad.ru/beton/ploskaya-krysha-iz-gazobetona-2.html

Подготовка к работе

Работам по возведению односкатной крыши на блоки всегда предшествует монтаж армопояса – монолитной ж/б ленты по периметру несущих стен, закрываемых мауэрлатом.

В жилых домах ленту армируют как минимум четырехрядным объемным каркасом из прутьев с Ø8-10 мм при сечении ленты от 20 см.

При отсутствии возможности заливки ленты в несъемную опалубку из U-образных блоков (оптимальный вариант при работе с газоблоком заводского качества) внешняя стенка пояса под будущей крышей всегда утепляется пенополистиролом или гидрофобизированной каменной ватой.

Крепежи для мауэрлата закладываются заранее, с шагом не более 0,8-1 м, в идеале – в центре между стропилами.

Нюансы при проектировании и расчетах

Стропильная система односкатных крыш в жилых домах закладывается из бруса сечением от 80 мм для ног и от 100 мм – для мауэрлата.

Сложность несущего каркаса зависит от расстояния между опорными стенами и ожидаемой весовой нагрузки.

• При ширине стены до 4,5 м стропильные ноги просто крепятся на мауэрлат без дополнительной поддержки.
• Ширина от 4,5 до 6 м подразумевает усиление лежнем (подстропильной ногой, с опорой у основы верхней стены).
• При расстоянии между стенами свыше 6 м система усиливается вертикальным прогоном, с опорой на внутренние перегородки или горизонтальные балки.

Расчет односкатной крыши начинается с выбора ее оптимального уклона с учетом:

• Снеговых и ветровых нагрузок в регионе.
• Правил монтажа кровельных материалов.
• Типа кровельного пирога (теплые вентилируемые крыши укладывается с углом от 15 °).
• Других соображений (планирования использования подкровельного пространства, дизайна, бюджета).

Оптимальные траты достигаются при заложении кровли с углом в пределах 15-20°, допускающим монтаж большинства кровельных материалов на разреженную обрешетку.

Также при выборе этого варианта и правильном расположении крыши (с верхней стеной навстречу преобладающим потокам) на скат практически не влияют ветровые нагрузки. Но в районах с обильными снегопадами крыша с таким уклоном нуждается в очистке от снега.

В обратном случае (увеличении угла до 45 ° с одновременным нивелированием снеговой нагрузки) растет парусность и стоимость кровли.

Шаг подбирают с учетом размеров плит утеплителя (при наличии) и веса пирога, увеличивать шаг более 1 м не рекомендуется. Толщина утеплителя (и как следствие высота стропил) рассчитывается исходя из климатических условий проживания и его коэффициента теплопроводности, к полученной величине добавляется не менее 2 см вентзазора.

Тип и шаг обрешетки зависит от технологии кровельного покрытия. Выступающая за стены часть настила по возможности делается сплошной, это же относится к участкам примыкания к проходным конструкциям и нагружаемым зонам.

Инструменты и материалы

С учетом простой конструкции ската материалы приобретаются со сравнительно небольшим (в пределах 5%) запасом, во избежание ошибок их расчет стоит проверить с помощью строительных программ.
Все пиломатериалы проходят обязательную обработку антисептиками и антипиренами (в том числе – промазку краев после распила) и хранятся под навесом.

Способ поднятия материалов наверх продумывается заранее, при ведении работ в одиночку или с минимумом помощников для этих целей проще арендовать кран или лебедку.

Дополнительно подготавливаются:

• Материалы для гидроизоляционной прослойки под мауэрлатом (2 слоя рубероида или мастики).
• Материалы для кровельного пирога (паро-, гидро- и теплоизоляторы).
• Инструменты для распила и крепления пиломатериалов (пилы, ножовка, молоток, кувалда).
• Отвес, строительный уровень, рулетка, шнур, карандаш, маркер, мелки.
• Степлер со скобами для крепления рулонных материалов.
• Шуруповерт или дрель с возможностью регулировки скорости оборотов.

Пошаговая инструкция по строительству

В ходе строительства пошагово проводятся следующие виды работ:

1. Поверх армопояса настилается рулонная гидроизоляция и примеряется мауэрлат. Отверстия под крепежи сверлятся в брусе после 2-3 разовой разметки и проверки, на все штыри и анкера мауэрлат должен сесть одновременно. После закрутки шайб и проверки уровня излишки штырей аккуратно обрезаются болгаркой.
2. Выполняется разметка мест крепления ног к мауэрлату.

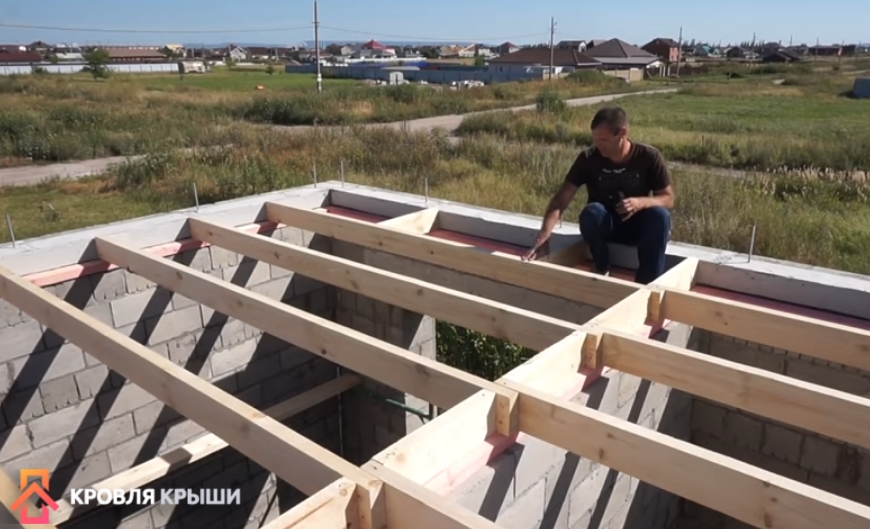

3. Наверх поднимаются подготовленные внизу стропила и доп. опоры, фиксируемые с помощью оцинкованных уголков и гвоздей.
4. После проверки ровности и надежности крепления стропил приступают к изоляции кровли, а именно – монтажу пароизоляционной пленки, укладке утеплителя в межстропильное пространство и настилу гидроизоляционных мембран с обязательным зазором от 2 см.
5. Поверх гидроизоляции набивается обрешетка и контробрешетка.
6. Наверх поднимаются и крепятся кровельные материалы.
7. Выполняется обшивка свеса (в случае утепленной кровли – перфорированная), монтаж торцевых планок и дополнительных элементов.

Работы усложняются при наличии дополнительных вертикальных опор или сборке стропильной системы из треугольных ферм.

Последние проще собрать и выверить внизу, а затем поднимать в готовом виде. Это же касается длинных наращиваемых стропил из 2-3 элементов.

Окончательный выбор

Крыша для дома из газобетона

Особенности технологии для разных материалов

Приведенная инструкция может использоваться в качестве универсальной, порядок возведения кровли не зависит от материалов кладки. Разница проявляется лишь на этапе подготовки.
При укладке мауэрлата на пористые или сравнительно непрочные блоки (пеноблоки самостоятельного изготовления, опилкобетон, ракушечник, теплокерамика, газосиликат и газобетон) кладка нуждается в армировании.

Помимо горизонтального разгрузочного пояса армирования укреплять рекомендуют и края треугольных фронтонов, лучше всего для этих целей подходят специальные гибкие уголки.

Данное правило часто оспаривается – распорные воздействия односкатной крыши небольшие, в теории для перераспределения веса стропильных ног достаточно заложения бруса мауэрлата.

Принять необходимость закладки тяжелого ж/б «мостика холода», которым является армопояс могут не все. Но из-за низких несущих способностей без него пористые блоки просто не удерживают крепежи мауэрлата.

При возведении коробки из более прочных на разрыв блоков (шлакоблок, керамзитобетон и арболит заводского качества) допускается прямая фиксация мауэрлата к стенам при условии достаточной надежности крепежей и гидроизоляционной отсечки бруса. Брус в таких случаях сажается на длинные штыри, заходящие на 2-3 ряда вниз или особые анкеры.

Частые ошибки и рекомендации

К нарушениям технологии относят:

• Игнорирование потребности в разгрузочном поясе поверх кладки из блоков или ошибки при его заложении (недостаточное сечение или армирование, установка крепежей после заливки и отвердевания бетона, отсутствие внешней утепляющей прослойки).
• Ошибки крепления мауэрлата (монтаж без гидроизоляционной прослойки, крепление без шайбы, слабое сечение бруса или его замена досками).
• Другие ошибки проектирования и монтажа стропильной системы (смещение стоек, слишком большой или неравномерный шаг стропил, повреждение материалов при запиле или креплении).
• Стандартные ошибки монтажа изоляционной прослойки и кровельных материалов (укладка без нахлестов, отсутствие вентзазоров, нарушение схемы крепления листовых материалов).
• Использование влажных или непрошедших антисептическую и противопожарную обработку пиломатериалов.
• Ведение работ при неподходящих погодных условиях.

Избежать ошибок помогает лишь правильный проект дома и крыши. При возведении жилого здания и отсутствии соответствующих навыков его составление однозначно доверяют специалистам. К кровельным работам приступают после набора прочности коробки и армопояса, точные сроки зависят от вида кладочного раствора.

Как сделать крышу более легкой?

Во-первых, надо использовать более легкие решетчатые формы. Во-вторых, деревянные ригели должны быть полыми. Швеллера лучше использовать на основе OSB.

К выбору кровельного материала тоже надо подойти с умом. Чем меньше будет его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подойдут:

• Профнастил
• Листовая медь
• Металлочерепица
• Оцинкованное железо

Не рекомендуется использовать натуральную и полимерпесчаную черепицу, шифер и иные тяжелые кровельные материалы. Если и применять их, то только очень аккуратно с точным соблюдением технологии монтажа.

Как известно, перед тем как перейти к строительству крыши, необходимо возвести сам дом. Возвести дом из пеноблоков своими руками — легко и просто, если учесть все нюансы его строительства.

Не стоит забывать, что у каждого строения есть как свои плюсы, так минусы. Ознакомиться с плюсами и минусами домов из пеноблоков Вы можете здесь.

Крыши из легкого бетона | КРЕСТ

Регион: CROSS-UK
Опубликовано: 29 марта 2021 г.

CROSS-UK сотрудничает с промышленностью и правительством, чтобы повысить осведомленность и помочь решить проблемы безопасности, связанные с плитами из армированного автоклавного ячеистого бетона (RAAC).

Что такое РААК?

Автоклавный газобетон (AAC) отличается от обычного плотного бетона. Он не имеет крупного заполнителя и производится на заводах с использованием мелкого заполнителя, химикатов для создания пузырьков газа и тепла для отверждения смеси. Он относительно слаб с низкой способностью к развитию связи с заложенным армированием. Он использовался в двух основных формах конструктивных элементов; легкие кладочные блоки и конструктивные элементы, в том числе кровельные доски.

При армировании (RAAC) для формирования структурных элементов защита арматуры от коррозии обеспечивается битумным или цементно-латексным покрытием. Наносится на арматуру перед заливкой досок. Затем в опалубку вводят армирующую сетку и добавляют жидкую газобетонную смесь.

Обрушение крыши RAAC

В конце 2018 года Ассоциация местных органов власти (LGA) и Департамент образования (DfE) связались со всеми владельцами школьных зданий, чтобы привлечь внимание к недавней аварии, связанной с плоской крышей, построенной с использованием досок RAAC. Было мало предупреждений о внезапном крахе.

Рисунок 1: Обрушение крыши RAAC в школе в 2018 г.

Повышение осведомленности о проблеме безопасности

После обрушения крыши RAAC в школе в 2018 г. компания CROSS-UK совместно с LGA и DfE опубликовала в мае 2019 г. предупреждение о безопасности плит из армированного автоклавного ячеистого бетона (RAAC).

Целью предупреждения было чтобы помочь повысить осведомленность о проблеме безопасности среди владельцев школ и подобных зданий, которые могли быть построены с использованием досок RAAC, а также специалистов, работающих над проектами RAAC. В нем также содержится руководство о том, как можно идентифицировать доски RAAC, проверять их и управлять ими.

Предупреждение было широко распространено среди владельцев зданий и специалистов по окружающей среде.

Последствия обрушения крыши RAAC немыслимы. Поддержка и советы экспертов CROSS-UK были неоценимы в наших попытках повысить осведомленность и дать советы советам и другим ответственным лицам по этому важному вопросу.

Лорд Портер, представитель Ассоциации местного самоуправления по безопасности зданий

Помогаем профессионалам делиться опытом

После публикации предупреждения ряд специалистов, работающих над проектами RAAC, использовали безопасную и конфиденциальную систему отчетности по безопасности CROSS, чтобы поделиться своим опытом с RAAC, чтобы помочь другим.

Отчет 874 был от репортера, который обследовал ряд зданий с досками крыши RAAC, а отчет 908 был от инженера-строителя, который расследовал обрушение крыши RAAC в отдельной школе до обрушения 2018 года.

CROSS-UK связались со многими специалистами, которые хотели узнать больше о RAAC, в том числе о том, как другие решают проблемы с планками RAAC. Было сильное желание профессионалов учиться друг у друга и делиться передовым опытом.

В результате была создана Исследовательская группа RAAC под руководством Института инженеров-строителей (IStructE). Исследовательская группа предоставила специалистам возможность сотрудничать друг с другом, обмениваться передовым опытом и изучать способы обеспечения постоянной безопасности жителей пострадавших зданий. Если вы хотите узнать больше об Исследовательской группе RAAC, вы можете написать по адресу [email protected].

CROSS позволил людям, имеющим опыт работы с RAAC, поделиться своими знаниями и опытом.

Мартин Лидделл, председатель исследовательской группы IStructE RAAC и директор MLM Group

Работа с правительством

Считается, что доски RAAC присутствуют во многих зданиях, построенных в 1960-80-х годах. К ним относятся некоторые школы и больницы. CROSS-UK работает с государственными ведомствами по этой теме. Мы сотрудничаем с Министерством образования (DfE), Министерством здравоохранения и социального обеспечения (DHSC) и Министерством жилищного строительства, общин и местного самоуправления (MHCLG).

Мы предоставили экспертную и независимую консультацию о необходимости дальнейшего изучения досок RAAC. Мы также работали с DfE, чтобы опубликовать руководство о том, как школы могут определить и принять меры, если RAAC обнаружен на крышах: армированный автоклавный газобетон в кровле в школах.

Мы продолжаем работать с государственными ведомствами над решением проблемы, в том числе сообщая о любых отраслевых разработках, о которых нам известно.

DfE тесно сотрудничал с CROSS, чтобы лучше понять потенциальные проблемы RAAC для школ и более широкого образовательного пространства. Мы ожидаем, что эти продуктивные отношения будут продолжаться, и приветствуем расширение сферы компетенции CROSS, включив в нее пожарную безопасность.

Кроуфорд Райт, руководитель отдела дизайна Департамента образования

Поделиться этой страницей

Поделиться этой страницей:

Скопировать веб-адрес

Строительство нового дома из автоклавных газобетонных блоков с кровельной конструкцией. Фото автора ©thefutureis 109601578

Строительство нового дома из автоклавных газобетонных блоков с кровельной конструкцией. Фото автора ©thefutureis 109601578

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

ПредприятиеЦены

Все изображения

ВойтиРегистрация

Удалить BG

Образец

Чтобы загрузить это изображение,

создайте учетную запись 90 034 У вас уже есть аккаунт? Войти

Я согласен с Членским соглашениемПолучать рассылку и специальные предложения

Строительство нового дома из автоклавных газобетонных блоков с кровельной конструкцией. Строительство каркасного дома с деревянной крышей

— Фото автора thefutureis 9

Похожие лицензионные изображения:

Same Series:

A house в стадии строительства со стенами, построенными из бетонных блоков, деревянной фермой крыши, каркасом и бетонным крыльцо.Строительство дома из газобетонных блоков со строительными подрядами и строительством кровлиДом в стадии строительства с деревянным каркасом кровельной конструкции. Строительная площадка дома. Строительство дома из газобетонных блоков автоклавного твердения. Строительная площадка незавершенного дома. Кровельный дом с деревянными балками, фермами, древесиной. Строительство нового модульного пемзового дымохода внутри мансардного помещения и конструкции крыши. Фермы и каркас крыши дома. Инженерные кровельные фермы. Новые кровельные мембранные покрытия с деревянным каркасом дома со стропилами на открытом воздухе против голубого неба. Экстерьер кровельной конструкции с фасадом стены дома из красного кирпича. Строительный дом с кровельной конструкцией. Крыша здания с деревянными балками, бревнами, стропилами, фермами. КИЕВ, УКРАИНА — 30 мая 2021 г.: Строящаяся мансардная комната построена из автоклавных газобетонных блоков с потолочной изоляцией и пароизоляцией над деревянными потолочными балками. Деревянная каркасная конструкция на крыше дома . Незавершенное строительство кровли дома деревянные балки, фермы, древесина. Строительство нового дома с кирпичными стенами, большими окнами и дверными проемами с видом изнутри недостроенного дома на деревья и небо. Чердачные балки на фоне голубого неба. Сооружение каркаса крыши из деревянного бруса. Строящийся чердак крытый.Строительство нового дома из автоклавных газобетонных блоков. Строительная площадка дома.

Похожие видеоролики:

Строительство загородного дома HDGroup строителей стоя wallThe каркас деревянного дома. Здание. Снято в сверхвысоком разрешении 4K UHD. Деревянная конструкция в формате Full HDA. Человек в защитных панцирях распыляет дезинфицирующее средство в качестве меры предосторожности против Covid-19 в частном коттедже. Эпидемические мероприятия. Лечение антисептическим раствором коронавируса Ковид-19 в частном коттедже. Антисептическая очистка от вируса.Добровольцы, работающие вместе над строительным проектомСтроитель идет вдоль недавно построенной стеныСтроительный каркас на новом деревянном каркасе для строящегося дома.Дом в стадии строительства под деревянным каркасом деревянных домов дом крупным планом новая палка построенаПастушкаЧеловек сидит на перекладине здания дом, 1950sГлядя на новые строительные балки под ясным голубым небом с солнечным светомДобровольцы, работающие вместе над строительным проектомСоздание каркасной конструкции на новом деревянном каркасе для строящегося дома.

Информация об использовании

Вы можете использовать это бесплатное фото «Строительство нового дома из автоклавных газобетонных блоков с кровельной конструкцией.» для личных и коммерческих целей в соответствии со Стандартной или Расширенной лицензией. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий.
