Бетонные лотки – монтаж, варианты сборки, монолитные конструкции

Желоба и лотки, изготовленные на основе бетона, являются наиболее востребованными элементами линейных систем дренажных водоотводов. В их функции входит ограничение направления потока жидкости в определенном направлении и организация водоотвода в комплексе инженерных систем автотрасс и паркингов. Помимо этого лотки из бетона находят широкое применение при прокладке теплотрасс и прочих аналогичных конструкциях.

Технология изготовления

При выборе бетонных лотков важным аспектом является технология изготовления готовых изделий, в зависимости от которой они приобретают индивидуальные качества и характеристики. В настоящее время различают два основных типа производства лотков, посредством технологии:

•
  прессования;

•
  вибролитья.

При вибропрессовании все элементы, которые будут впоследствии соединены в монолитную конструкцию, дополнительно соединяются тросами из стали. Впоследствии такие блоки отличаются устойчивостью к щелочным и кислотным средам, не поддаются влиянию и не вступают в реакцию с различного рода реагентами.

В случае применения лотков, изготовленных при помощи технологии вибролитья, необходимо учитывать, что изделия становятся чувствительными к влаге, динамике перепада температур, влиянию химических веществ. Технология вибрирования призвана минимизировать объем воздушных пузырьков внутри бетонного раствора, вследствие чего бетон отдает избытки влаги. А потому для работы с ними необходима полная комплектация в виде защитных покрытий, мастик и т. д.

Помимо этого важным аспектом является наличие дренажных решеток, которые выполняют функции защиты системы от засоров, обеспечивая при этом безопасность движущихся по их поверхности транспортных средств и людей. В качестве основного материала решеток выступает сталь, чугун, иногда медь.

Классификация

Бетонные лотки дифференцируются по несущим характеристикам, которые находят отражение в виде классе нагрузки:

•
  С250 – элементы, которые используются при строительстве автомобильных трасс со средней и малой интенсивностью движения, а также при обустройстве инфраструктуры автостоянок легкового транспорта;

•
  D400 – изделия востребованные для дорог и автотрасс большой пропускной способностью с высокой интенсивностью движения, а также для промышленных зон, гаражных комплексов и автомобильных заправок;

•
  F900 – элементы с таким обозначением обладают самыми высокими прочностными показателями и находят применение в качестве отдельных модулей в системах водоотводов портов, аэропортов, крупных центров логистики и доставки грузов;

•
  Е600 – класс, соответствующий изделиям, переназначенным для формирования водоотвода с полотна автомобильных магистралей, железной дороги, а также для использования в условиях крупных промышленных предприятий.

Для бытовых целей находят применение полимербетонные лотки или изделия класса С250, обладающие наименьшей стоимостью. Помимо этого модули классифицируются по таким параметрам, как: форма, глубина, габаритные размеры. Ныне реализуется производство лотков одинаковой длины – 100 см, в то время как значение внутреннего сечения может варьироваться в широких пределах.

Помимо этого по конструкции различают телескопические и прикромочные лотковые элементы.

Монтаж бетонных лотков

Процедура монтажа лотков водоотводов подразумевает ряд этапов, начиная от выбора схемы установки лотков, подготовительных работ, заканчивая соблюдением всех норм технологических операций в процессе каждой фазы

Схемы установки монолитных модулей лотков

Для правильной установки водоотводных элементов необходимо придерживаться заранее разработанных схем, предусматривающих их крепление к различного вида поверхностям:

•
  В случаях, когда территория интересующего участка после монтажа лотков будет облицована плитами, могут быть использованы изделия классов С250 и D400. При этом значение толщины бетонной стяжки С может составлять 80 мм, а Н – 100 мм. Для D400 принимают С = Н =100 мм.

Стадии установки лотков

Технологический процесс монтажа реализуется поэтапно, предусматривая следующие стадии установки:

•
  подготовительный этап. Как правило, включает в себя выбор лотков, подходящих схем монтажа;

•
  этап земельных работ, в ходе которого осуществляется выемка грунта в необходимом объеме на заданную глубину, формирование дренажной основы из песка и щебня. Для предотвращения  появления коррозионных процессов поверхность самих лотков подлежит вскрытию битумными мастиками, например УТ-38Г. Для этого, как правило, выбирается ручной метод формирования защитного слоя;

•
  установка лотков осуществляется на слой бетона, который благодаря сцеплению предотвращает смещение монолитной конструкции в процессе эксплуатации;

•
  с двух сторон лоток дополнительно фиксируется подушками из грунта или укрепляется дополнительным бетонированием с заливкой в опалубку;

•
  в случае необходимости, соединение двух секций лотков реализуется посредством плоских подкладок. Стыки при этом могут дополнительно обрабатываться для надежной герметизации акриловыми герметиками;

•
  на завершающем этапе поверх сформированной конструкции укладывается специально изготовленная решетка, которая задерживает крупные предметы, также листву и прочий мусор, предотвращая засорение водостока.

Монтаж бетонных лотков

Выбирая бетонный лоток для организации отвода воды, покупатель, как правило, рассчитывает упростить процесс монтажа за счет внушительных характеристик самой системы.

По сути, это верное предположение и зачастую для установки бетонных лотков требуется меньше временных и материальных затрат в момент подготовки траншеи и всего дренажного «пирога» с использованием мелкого и крупного щебня, который просто засыпается по бортам желобов. Но это если мы говорим о лотках и линейном водоотводе общего назначения, для незначительных или не частых механических нагрузок на линию водоотвода.

Конечно, если речь идет о более длительной и интенсивной эксплуатации лотков с частым наездом автотранспорта на линию канализации, то следует принимать во внимание рекомендации по монтажу, установке и техническом обслуживании бетонных систем водоотведения.

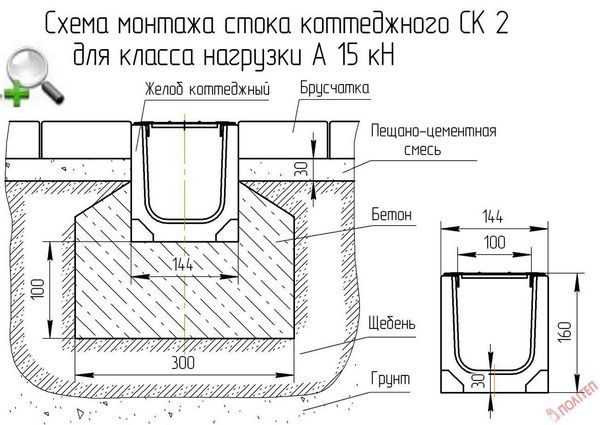

В этой статье мы рассмотрим общие схемы монтажа и частные случаи установки различных типоразмеров бетонных лотков с применением контурных изображений.

Перед тем, как начать монтаж бетонных лотков водоотводных и произвести заливку бетонной обоймы, сначала необходимо подготовить траншею с учетом размеров лотков и, собственно, самой обоймы. Уплотнять основание траншеи рекомендуется на глубину 200 мм с коэффициентом уплотнения ≥ 1. Далее осуществляем разбивку трассы водоотвода и разметку основных, так называемых опорных точек ливневки – дождеприемных колодцев, пескоуловителей, лотков с вертикальным выпуском (водоотводом), а также заглушек. От нижней части трассы, места расположения опорной точки, с помощью шнура следует наметить линию укладки лотков.

Бетонная обойма

Бетонную обойму частенько называют «бетонной шубой», а процесс выполнения – омоноличиванием.

Бетонные водоотводные лотки устанавливаются в бетонную обойму, размеры которой определяются в зависимости от предполагаемых механических и динамических нагрузок на систему при эксплуатации, согласно Европейскому стандарту классов нагрузок EN1433.

Нужно отметить, что характеристики всех элементов поверхностного дренажа должны соответствовать единому классу, и выполнение бетонной обоймы имеет особенности при разных классах нагрузки.

Так, например, для зон класса нагрузки A15 и B125 возможна упрощенная схема бетонной обоймы, не на всю высоту стенок лотка, с учетом размеров примыкающего покрытия (рис. 1 — с прилегающим штучным элементом мощения).

Для зон с классом нагрузки C250 бетонная обойма выполняется на всю высота желоба, а для зон с повышенными нагрузками D400 и E600 лоток бетонируется на всю высоту с учетом усиленной планки на бортиках. В основание обоймы вставляются фиксирующие стержни длиной 300 мм с шагом 0,5 м с каждой стороны канала. В качестве стержней рекомендуется применение арматуры A III, не менее Ø8 мм (рис. 2 — с прилегающим покрытием «асфальтобетонной дорожной одежды»).

При заливке бетонной обоймы следует предусматривать температурные швы перпендикулярно линии лотков, с интервалом 20 метров. При сопряжении с бетонным или асфальтобетонным покрытием необходимо обустройство технологического шва с использованием уплотнительного шнура ГОСТ 6467-79, герметика с эластичностью 200%, грунтовки на стыке лотка и покрытия, а также битумной мастики.

Установка бетонных лотков

Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2%.

Основание бетонной обоймы заливается на уплотнительный грунт. После того как основание обоймы наберет 30% от прочности, на него допускается установка бетонных лотков.

Монтаж бетонных лотков рекомендуется начинать с опорных точек трассы, выпуклой торцевой частью, «папой», в сторону предполагаемого направления движения воды. Необходимо произвести герметизацию стыковочных швов эластичным герметиком на основе силан-модифицированых полимеров (МС-Полимер), твердеющих во влажной среде.

Подключение лотков к магистральной системе канализации лучше всего осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого канализационного колодца должен выполняться гладкостенной раструбной трубой.

После установки линий бетонных лотков и других элементов водоотвода важно проверить уровень их установки и подключение пескоуловителей к системе канализации. Уровень водоприемной решетки должен быть на 3-5 мм ниже примыкающего слоя для беспрепятственного попадания поверхностных вод в систему ливневки.

Для защиты от всплывания желоба, нарушения его проектного положения и качественного заполнения пространства, заливка пазух ведется послойно, в зависимости от высоты бортика лотка.

При необходимости углового соединения бетонных лотков, два желоба распиливаются алмазным диском на месте монтажа. Угол распила лотков равен половине требуемого.

Техническое обслуживание бетонных лотков

После монтажа бетонных лотов, в случае если они укомплектованы водоприемными решетками, по истечении 1-2 месяцев должен быть проведен первый контроль, а при помощи динамометрического ключа подтянуты болты. В дальнейшем, контроль и подтяжка болтовых соединений на каждой решетке осуществляются, не реже, чем раз в год. Для обеспечения нормального функционирования линейного водоотвода необходимо очищать систему от песка и мусора. Периодичность очистки определяется условиями эксплуатации. При асфальтировании территории недопустим наезд асфальтоукладчика и другой строительной техники на линии бетонных лотков.
