Установка ленточного фундамента: Устройство ленточного фундамента технология

• Армированный бетонный монолит. Данное основание очень прочное, при правильной эксплуатации может прослужить около 150 лет.
• Бутовый фундамент также может эксплуатироваться на протяжении 150 лет.
• Срок службы фундамента с использованием керамического кирпича составляет почти 50 лет.
• Бетонные блоки, используемые при возведении фундамента, продлевают срок службы основания до 75 лет.

к оглавлению ↑

Виды ленточных фундаментов

В зависимости от используемого материала фундамент может быть:

• Монолитным. Данное основание возводится непосредственно на строительном участке.
• Сборным. Фундамент этого вида возводят из кирпича (без привлечения строительной техники) или бетонных блоков (для их укладки требуется грузоподъемная техника).

Разновидности ленточного фундамента

Кроме этого, в зависимости от предполагаемой нагрузки возможно строительство фундамента двумя способами:

• Мелкозаглубленный фундамент закладывают по периметру всего дома, чтобы равномерно распределить нагрузку. Данный вариант позволяет сократить материальные затраты на основание, но при этом подходит только для легких построек. Чаще всего мелкозаглубленный фундамент возводится под одноэтажные кирпичные, деревянные, каркасные и блочные дома. Максимальная глубина закладки такого фундамента может достигать 60 см.
• Заглубленный фундамент более прочный и устойчивый, поэтому подходит для строительства многоэтажных кирпичных и каменных домов, а также для строений, имеющих тяжелые перекрытия. Заглубленное основание может быть залито цельным монолитом, или сложено из бетонных блоков, скрепленных бетонным раствором. Закладка монолитного фундамента достигает глубины 120 см, то есть ниже уровня промерзания грунта.

к оглавлению ↑

Возведение ленточного фундамента своими руками

Чтобы ленточный фундамент отличался прочностью, необходимо соблюдать определенный порядок действий:

1. На первом этапе участок очищается от растительного слоя грунта, вырубаются деревья и кустарники в непосредственной зоне строительства и в радиусе 5 метров вокруг нее. Площадку выравнивают, и с помощью колышков и веревки проводят разметку. В это же время на участок следует доставить необходимые строительные материалы.
2. Далее, придерживаясь разметки, роют траншею. Работу можно проводить вручную или с применением техники. По ширине траншея должна быть немного больше фундамента. Дно траншеи выравнивают, пользуясь уровнем, и тщательно утрамбовывают. Затем выполняют следующие действия:
   • Дно траншеи засыпают слоем песка в 3-3,5 см, его смачивают и уплотняют.
   • Песчаная подушка накрывается гидроизоляционным материалом.
   • Используя доски или влагостойкую фанеру, сооружают опалубку. Она должна возвышаться над землей на 15 см. С помощью уровня проверяют вертикальность стенок опалубки.
   • Для укрепления верхнего края опалубки стенки соединяют перемычками. Обязательно оставляют отверстия для проведения коммуникаций.
   • Внутри опалубки укладывают толь или рубероид.

Опалубка для ленточного фундамента

1. На следующем этапе проводят армирование ленточного фундамента. Оптимальным вариантом считается каркас из арматуры, имеющей диаметр 12-18 мм. Укладка прутьев для создания каркаса ведется в два ряда вдоль всей траншеи. Для связки прутьев следует использовать мягкую проволоку.
2. Подготовленная траншея заполняется бетоном марки М250 или М300 густой консистенции. Заливка бетона ведется по следующим правилам:
   • Заливать раствор лучше всего в один прием с использованием желоба, при этом подача бетона должна проводиться с небольшой высоты, чтобы бетонная смесь не расслаивалась.
   • Каждые 15-20 см раствора уплотняются, для этого можно использовать вибропресс. Можно провести ручное уплотнение бетона. Для этого смесь протыкают штыковой лопатой, периодически постукивая по стенкам деревянной опалубки.
   • Не рекомендуется заливать бетон в зимнее время. Если проведение этих работ неизбежно, то рекомендуется использовать бетонный раствор с применением специальных добавок.
   • Заливая бетонный раствор в жаркий летний день, нужно обеспечить укрытие фундамента от солнечных лучей. Также рекомендуется периодически смачивать бетон, чтобы предотвратить его растрескивание.
3. Залитый ленточный фундамент оставляют на 5-6 дней, для застывания бетонной смеси. После этого можно снимать опалубку. Однако проводить последующие строительные мероприятия лучше всего через месяц. За это время бетонная смесь полностью затвердеет.
4. После снятия опалубки фундамент покрывают битумным раствором. Можно использовать листы рубероида.
5. На завершающем этапе фундамент с боков засыпают песком и грунтом.

к оглавлению ↑

Ошибки, допускаемые при обустройстве фундамента ленточного типа и их последствия

Прочность основания – залог надежности возводимого строения в течение многих лет. Однако при устройстве ленточного фундамента в целях экономии времени и материальных затрат строители допускают ошибки. На первый взгляд недочеты кажутся мелкими, но в последствии они могут привести к серьезным разрушениям и основания и всего дома.

1. Некачественное исследование грунта на участке. При неправильном определении глубины промерзания грунта или не точном определении залегания грунтовых вод качество устраиваемого основания значительно снижается. Следовательно, фундамент прослужит не 100 лет, а намного меньше. Аналогичный результат можно получить, если пренебречь показателями пучинистости грунта и его просадки.
2. При замешивании бетонного раствора допускаются следующие ошибки:
   • Используется цемент низкой марки.
   • Не соблюдаются пропорции.
   • Допускается смешивание раствора с землей.

   Данные факторы отрицательно влияют на качество готового бетона и фундамента в целом.

3. Использование расколотых бетонных блоков или арматуры несоответствующего размера может привести к преждевременному растрескиванию фундамента.
4. Много ошибок допускается на основном этапе возведения ленточного фундамента:
   • Неправильная разметка может привести к перекосу фундамента.
   • Траншея, вырытая на недостаточную глубину, также пагубно скажется на качестве основания.
   • Неправильная укладка гидроизоляции приведет к утечке воды из бетонного раствора, чем ухудшит его прочность.
   • Не выдержанный температурный режим при застывании бетона отрицательно скажется на прочности фундамента.
   • Преждевременное снятие опалубки приведет к уменьшению срока службы фундамента.

Чтобы избежать этих ошибок, необходимо тщательно контролировать каждый этап возведения ленточного фундамента.

к оглавлению ↑

Ориентировочная стоимость ленточного фундамента

При проектировании дома рассчитывается стоимость каждого этапа. При подсчете затрат на возведение фундамента ленточного типа во внимание берутся следующие факторы:

• Стоимость материала для обустройства фундамента.
• Исследование и подготовка участка.
• Рытье траншеи и подготовка основания.
• Сборка опалубки.
• Армирование фундамента.
• Заливка бетоном или установка блоков.
• Использование строительной техники.
• Привлечение дополнительных трудовых ресурсов.

Нельзя утверждать об одинаковой стоимости ленточного фундамента. В разных регионах она может быть разной.

Фундамент является самой ответственной частью строения, поэтому при его закладке необходимо соблюдать все правила и рекомендации. Это поможет избежать неприятных ситуаций при эксплуатации основания.

Установка и заливка ленточного фундамента своими руками

Ленточный фундамент — это самый распространенный тип фундамента, применяемого в загородном строительстве. Для того, чтобы залить ленточный фундамент самостоятельно, вам не нужны будут навыки профессионального уровня и не понадобятся огромные финансовые вложения. Данный тип фундамента очень выгодно используется для строительства помещений с цокольным этажом или подвалом. Поэтому ленточный фундамент будет отличным вариантом для строительства небольших домов, бань, гаражей, дач, летних кухонь, садовых помещений.

Возведение ленточного фундамента необходимо совершать на сухом грунте. Поскольку преимущество такого грунта перед влажным — это его минимальная вспучиваемость.  Также стоит помнить, что заливка ленточного фундамента происходит неглубоко, чем еще раз показывает выгодность.

Преимущества ленточного фундамента:

•
  простота заливки без спец. техники
•
  незатратная укладка фундамента
•
  возможность заливки самостоятельно
•
  длительное использование полученного сооружения
•
  возможность выдерживать высокие нагрузки веса

Недостатки ленточного фундамента:

•
  применение не на всех типах почвы
•
  трудоемкий процесс

На подготовку фундамента уходит почти треть стоимости всей выделенной суммы на строительство. Также важно учитывать почву под строительство: проанализировать глубину промерзания и понять, подойдет ли в данном случае именно данный тип фундамента.

Установка ленточного фундамента

 Перед постройкой фундамента необходимо убрать весь мусор с границ будущего фундамента.

Произвести разметку границ в помощью колышком или арматурных прутьев, а затем натянуть на них леску или проволоку. Делайте так, чтобы проволока (леска) была сильно натянута.

После того, как вы отметили границы участка, необходимо определить самую низкую точку и пересмотреть перепады грунта. С низкой точки необходимо определить глубину траншеи, чтобы не было разницы в высоте фундамента. При условии строительства небольшого здания глубина траншее должны быть около 40 см. Копание котлована может быть произведено как в ручную, так и экскаватором. Соблюдайте ровность дна траншеи и вертикальность стенок.

На дне траншеи необходимо разместить песчаную подушку толщиной в 15 см по всему периметру площади. После этого песок увлажняется и утрамбовывается. После укладывается слой щебня и выкладывают гидроизоляцию в виде рубероида или пленки.  Такая подушка поможет снизить нагрузку на фундамент в период межсезонья.

Формируется опалубка на основе фанер или досок. Опалубка должна выступать над землей минимум 30 см. Заранее сделайте отверстия для канализационной и водопроводной воды.

Укладка арматуры. При укладке арматуры понадобятся стержни по 12 мм в сечении. Не применяйте сварку. Делайте стяжки специальной проволокой, чтобы квадратные ячейки были по 30 см по стороне. При укладке арматуры делайте отступы по 5 см.

Заливка бетона. Рассчитайте необходимое количество кубов бетона, умножив ширину, высоту и глубину заливаемой части.

Компания ПРОДТОРГСЕРВИС предлагает купить бетон по низким ценам в республике.

Заливка бетоном происходит следующими этапами:

•
  необходимо заливать слоями по 20 см
•
  периодическая утрамбовка данных слоем, чтобы в монолите не было пустот.
•
  необходимо обработать стенки опалубки
•
  заливка бетона происходит до закрепленной веревки.
•
  выравнивайте фундамент.

Высыхание фундамента. Высыхание фундамента длится около месяца. Не забывайте ухаживать за ним: укрывать на ночь, а в солнечную погоду поливать, чтобы бетон не потрескался. Опалубка убирается не ранее 3 недель, а лучше месяца, после заливки бетона.

Что такое ленточный фундамент в строительстве дома?

В строительстве ленточный фундамент представляет собой тип фундамента, который используется для обеспечения поддержки конструкции вдоль линии или ряда точек.

Ленточные фундаменты являются одним из наиболее распространенных типов мелкозаглубленных фундаментов. Ленточный фундамент может использоваться для различных целей, например, для поддержки стены или забора или для поддержки здания или другой конструкции.

Ленточные фундаменты обычно состоят из двух или трех полос, в отличие от стен, которые обычно имеют большую толщину. Толщина зависит от размера вашего дома и от того, какую нагрузку он должен нести.

Существует множество различных типов ленточного фундамента, и используемый тип будет зависеть от цели, для которой он используется, состояния грунта и других факторов. Ленточный фундамент может быть изготовлен из различных материалов, в том числе из бетона, кирпича, камня или дерева.

Пример ленточного фундамента

Что такое ленточный фундамент?

Ленточный фундамент — тип фундамента, который обычно используется при строительстве зданий. Это неглубокий фундамент, состоящий из полосы бетона, обычно шириной около 6 дюймов и глубиной 8 дюймов. Ленточный фундамент размещается по периметру здания, и его назначение — равномерно распределить вес здания по земле.

Ленточные фундаменты являются одним из наиболее распространенных типов мелкозаглубленных фундаментов. Они используются для поддержки стен и часто используются в сочетании с опорами или колоннами для поддержки веса крыши дома. Ленточные фундаменты обычно состоят из двух или трех полос, в отличие от стен, которые обычно более толстые. Толщина зависит от размера вашего дома и от того, какую нагрузку он должен нести.

Как устроен ленточный фундамент?

Строительство ленточного фундамента включает рытье траншеи необходимой глубины, затем заливку бетона в траншею, чтобы сформировать прочное основание для ленточного фундамента. Ширина траншеи будет варьироваться в зависимости от размера и типа строящегося здания. После застывания бетона поверх него укладывают кирпичи или блоки, формируя стены ленточного фундамента.

В ленточных фундаментах бетон обычно заливают прямоугольными полосами, которые укладывают под наружные стены.

В ленточном фундаменте бетон обычно заливают прямоугольными полосами, которые укладывают под наружные стены. Такой тип фундамента еще называют балочно-плитным. В этом случае балки получают свою прочность от бетона, а не от стальных арматурных стержней (арматурных стержней). Если вы когда-нибудь замечали, что ваш тротуар кажется неровным или волнистым, это, вероятно, потому, что он расположен на ленточном фундаменте под ним!

Ленточные фундаменты используются как в жилых, так и в коммерческих зданиях, но обычно они находятся только под одним этажом многоквартирного дома или, возможно, под двумя этажами частного дома. В конце концов, заливка бетона требует много труда и материалов, поэтому нет смысла тратить их на то, что в них не нуждается!

Преимущества и недостатки ленточного фундамента

Ленточный фундамент имеет как преимущества, так и недостатки при строительстве здания. С другой стороны, ленточный фундамент дешевле, чем другие типы фундамента, такие как фундамент глубокого заложения. Ленточный фундамент также быстрее и проще монтируется, что позволяет сэкономить время и затраты на строительство. Кроме того, ленточный фундамент можно использовать на участках с плохим грунтовым состоянием.

С другой стороны, ленточный фундамент не такой прочный, как другие типы фундамента, поэтому подходит не для всех зданий. Кроме того, поскольку ленточный фундамент опускается всего на несколько футов, он может быть поврежден в результате наводнения или других проблем с водой.

Когда используется ленточный фундамент?

Ленточный фундамент — это тип фундамента здания, который обычно используется для домов или других сооружений с подпольем. Подполье — это пространство между землей и первым этажом дома. Ленточный фундамент обычно используется, когда почва не слишком мягкая и имеет хороший дренаж.

Состояние почвы также влияет на выбор типа фундамента.

Ленточные фундаменты являются одним из наиболее распространенных типов мелкозаглубленных фундаментов. Они используются для поддержки стен и часто используются в сочетании с опорами или колоннами для поддержки веса крыши дома. Ленточные фундаменты обычно состоят из двух или трех полос, в отличие от стен, которые обычно более толстые. Толщина зависит от размера вашего дома и от того, какую нагрузку он должен нести.

Ленточный фундамент — один из вариантов фундамента дома, но есть и другие.

Ленточный фундамент — это тип фундамента, который используется для мелкозаглубленных фундаментов и в районах, где грунт слишком мягкий для обычного фундамента. Ленточный фундамент можно использовать как альтернативу другим типам фундамента дома, но это не всегда лучший выбор.

Основное преимущество ленточных фундаментов заключается в том, что они требуют меньше земляных работ, чем другие типы фундаментов домов. Это означает, что вы сэкономите деньги на рабочей силе и материалах, потому что перед началом строительства нужно будет убрать меньше грязи. Это делает их идеальными для быстрых строительных проектов, когда вы не хотите платить дополнительное время или деньги только для того, чтобы ваш подрядчик мог выкопать больше почвы и / или добавить больше бетона ниже уровня земли (что облегчит установку опорных балок). .

Еще одним преимуществом является то, что ленточный фундамент проще возводить на верхний слой почвы, чем другие методы — поскольку они не требуют копания прямо в мягкую почву, пока не достигнут твердой породы под ней, меньше шансов потревожить близлежащие деревья или растения во время строительства!

Заключение

Ленточный фундамент – это тип мелкозаглубленного фундамента, который обычно используется при строительстве зданий. Обычно он состоит из бетонной плиты с армированием, которую затем укладывают поверх грунта. Главное преимущество использования ленточного фундамента в том, что его можно адаптировать к разным типам грунта и местности.

Если вы ищете инженера-проектировщика для установки ленточного фундамента, вы можете связаться с нами по адресу info@icelabz. co.uk

Передовая практика для фундаментов в строительной отрасли

Техническая команда специалистов по структурным гарантиям Advantage Insurance (AHCI) взгляните на то, что является передовой практикой для фундаментов в 2020 году

В этом выпуске PBC Today, посвященном строительству, мы рассмотрели различные варианты фундаментов, которые сегодня наиболее часто используются в строительной отрасли. а также рассмотрели ключевые переменные, которые повлияют на окончательный выбор фундамента на этапе проектирования.

Мы также предоставляем информацию о действующих строительных нормах и британских стандартах, предназначенных для обеспечения оптимального проектирования фундаментов. Само собой разумеется, что ошибки на этой ранней стадии процесса строительства могут оказаться дорогостоящими для исправления и могут нанести ущерб структуре и долговечности здания.

Функция фундаментов

По сути, функция фундаментов заключается в обеспечении эффективной и сбалансированной передачи конструкционных нагрузок, действующих на грунт, поддерживающий здание, при одновременном предотвращении перенапряжения этого грунта. Субстраты земли будут выступать в качестве одного из наиболее важных факторов при выборе фундамента.

Рисунок 1: Таблица несущей способности.

Ленточный фундамент

Ленточный фундамент является одним из наиболее часто используемых фундаментов. Как правило, они используются для грунта с хорошей несущей способностью грунта. Ленточные фундаменты предназначены для сооружений с относительно небольшой нагрузкой, например, жилых домов малой и средней этажности. Традиционная форма строительства большинства домов допускает использование ленточного фундамента.

Ленточные фундаменты состоят из непрерывной полосы бетона, образованной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой строятся стены, и имеет такую ​​ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдержать нагрузку без чрезмерного уплотнения (см. таблицу ленточных фундаментов).

Рисунок 2: Минимальная ширина ленточных фундаментов таблица

Минимальные требования к глубине ленточных фундаментов диктуются местными грунтовыми условиями, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня чистового грунта во избежание повреждения от действия мороза в морозостойком грунте. (См. BS 8004 для правильных указаний по глубине и ширине фундаментов).

Глубокие фундаменты – Свайные фундаменты

Сваи часто называют колоннами в земле. Они могут быть непопулярным выбором фундамента из-за потребности в тяжелом оборудовании, а также затрат и дополнительного времени, которые это требует.

Для участков с менее благоприятными грунтовыми условиями свайные фундаменты часто являются единственным приемлемым решением, если проект должен быть начат. Свайные фундаменты устанавливаются там, где качество грунта близко к поверхности плохое или непостоянное. Применение столь глубокого фундамента в этих условиях часто является обязательным. Обычно свайные фундаменты делятся на 2 разных типа, и они различаются по типу в зависимости от способа их установки.

Сваи смещения (забивные)

Смещающие сваи устанавливаются путем забивания сплошной сваи или пустотелой обсадной трубы в более глубокие слои основания, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровня шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где неприятный шум запрещен. (Свод практических правил, BS 5228 конкретно касается шума и вибрации свай).

Сменные сваи (буронабивные)

Сменные сваи, напротив, устанавливаются путем удаления объема грунта и «замены» его сваями, поддерживающими нагрузку. Почва удаляется с помощью полого утяжеленного грейфера или роторного бурового шнека. Выемка предотвращается от обрушения путем введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит вытесняется бетоном при заливке в котлован. Существует четыре основных формы сменных свай, см. ниже:

• Буронабивные монолитные сваи (малого диаметра)
• Сваи буронабивные монолитные (большого диаметра)
• Висячие и опорные сваи
• Инъекционные сваи

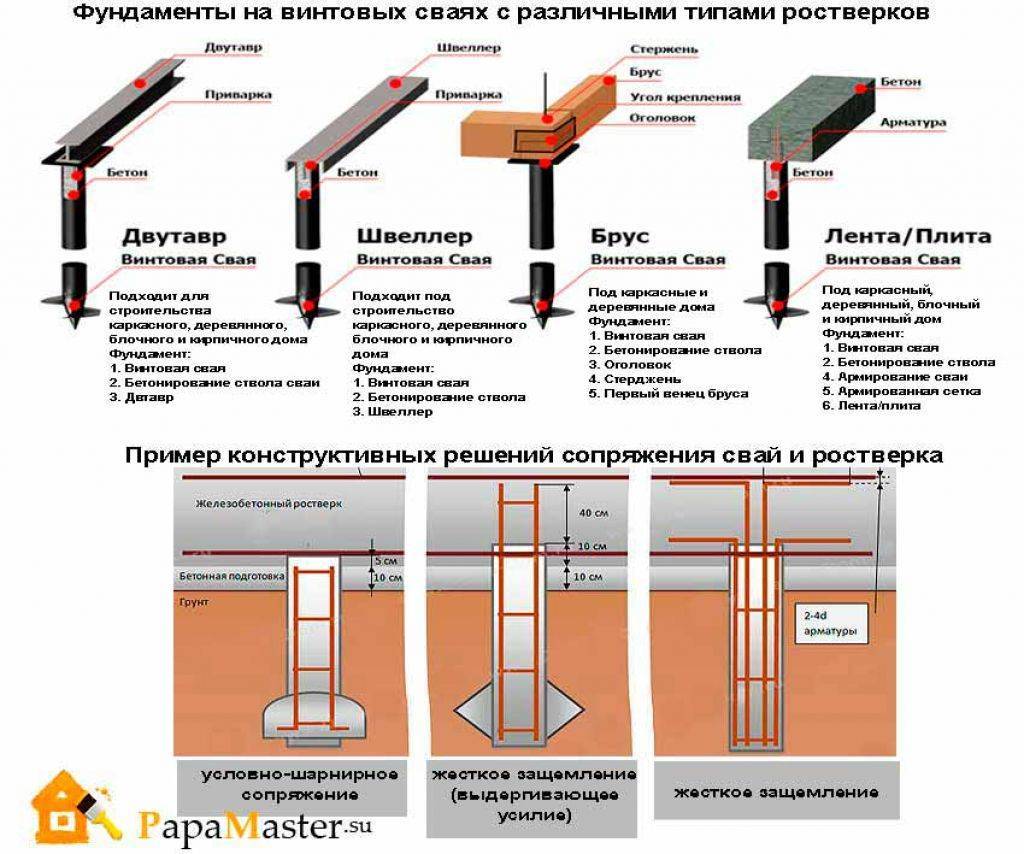

Соединение со сваями

Во многих случаях сваи подвергаются точечным нагрузкам. Часто бывает так, что нагрузка здания превышает мощность одной свайной колонны. Поэтому сваи часто группируются вместе, чтобы выдерживать приложенную нагрузку. Соединения с концами свай называются оголовками; они используются для соединения оголовков соседних свай и обеспечения платформы для нагрузки здания. Заземляющие балки вводятся в соединения свай для того, чтобы равномерно распределить нагрузку (UDL) традиционных жилых домов, таким образом, выступая в качестве подходящего интерфейса между стенами и сваями.

Фундаментная балка обычно отливается на месте с помощью опалубки вокруг оголовков свай. Бетон заливается в опалубку и обычно армируется кольцевой балкой из стальной арматуры. Бетонные прокладки устанавливаются на стальную арматуру, чтобы гарантировать, что при схватывании бетона будет достаточно покрытия стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным прокладкам).

Таким образом, свайные фундаменты должны устанавливаться соответствующим специалистом под наблюдением инженера-строителя. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать назначенную нагрузку.

Плотный фундамент

Проекты плотного фундамента могут быть предложены и представлены инженером с соответствующей квалификацией, если они соответствуют назначению и рентабельны. Очень важно, чтобы плитный фундамент обеспечивал достаточную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава слоев. Приложенная нагрузка распределяется по более широкой области, обычно по всей площади основания, и можно считать, что она «плавает» по земле подобно плоту, плавающему по воде.

Они построены из железобетонных плит одинаковой толщины по всей длине, как правило, 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно интегрировать стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты. Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. д.) или где требуется дополнительная опора для определенных нагрузок. Типы ростверка следующие:

• Сплошная плита
• Свайный плот
• Плот из перекрытий
• Сотовый плот

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

• Есть ли подвал?
• Площадь пола, высота и нагрузки
• Дифференциальная осадка
• При невозможности устройства отдельных ленточных фундаментов для покрытия площади основания
• Там, где невозможно проводить раскопки на значительную глубину.
