Установка химических анкеров: Как работать с химическим анкером, пошаговая инструкция

Содержание

Как работать с химическим анкером, пошаговая инструкция


Химический анкер – это двухкомпонентный клей на основе синтетической смолы, при помощи которого происходит закрепление стальных закладных элементов в строительных основаниях. Перед началом работ по монтажу химанкера необходимо ознакомиться с информацией на картридже, обращая внимание на принципиальную схему монтажа, рекомендуемые производителем размеры отверстия и время схватывания состава при определенной температуре.



1. Подготовка отверстия.



Делаем отметку на поверхности основания в месте установки анкера. Бетон сверлим буром, диаметр которого превышает диаметр шпильки на 2 мм. Использовать алмазный инструмент не рекомендуется, так как смола лучше сцепляется с шероховатой поверхностью. При работе с кирпичной кладкой ударную функцию отключаем, чтобы избежать сколов и растрескивания кирпича. При сверлении бур держим строго перпендикулярно плоскости основания. Необходимую глубину установки контролируем при помощи ограничителя глубины или нанесенной на буре метки.


Для получения надежного крепления принципиально важно тщательно прочистить отверстие от сверлильной крошки и пыли. Если этого не сделать, состав свяжется с продуктами сверления, что ослабит соединение. Сначала полость очищают металлическим ершиком, затем продувают ручным насосом. Желательно процедуру повторить несколько раз до полного отсутствия видимых остатков пыли. При больших объемах работ лучше воспользоваться строительным пылесосом, так как это ускорит процесс.


2. Ввод химического состава.



Прикручиваем насадку к картриджу и вставляем его в пистолет для инжекционных масс. Первые 10 см выдавленной массы не используем, так как нет гарантии, что компоненты равномерно перемешались в миксере. Смесь готова к применению, если имеет однородный серый цвет. Помещаем сопло вглубь полости и дозировано заполняем ее составом на 2/3 объема, немного вытаскивая инструмент при каждом нажатии на курок.


При работе с пустотелыми материалами (щелевой кирпич) есть свои особенности. Пустоты не дают сформировать естественного отверстия со стенками, поэтому вставляем специальную пластиковую гильзу с колпачком и заполняем ее составом. При погружении шпильки часть химического анкера выходит через сетчатую гильзу и застывает в полостях кирпича, образуя упор. Колпачок нужен для того, чтобы крепежный элемент заходил в гильзу строго по центру и удерживался в таком состоянии до полного застывания «химии».


3. Установка металлического анкера.



Погружаем шпильку в отверстие вращательными движениями. Для равномерного распределения раствора можно слегка потянуть крепеж на себя, а затем до конца докрутить его и оставить до полного застывания клея. Во время выдерживания времени схватывания можно корректировать положение метиза. Индикатором полного заполнения отверстия является немного выступившая на поверхность связующая масса, которую можно легко отколоть после затвердения.


4. Монтаж и затягивание гайки.


После полного застывания раствора переходим к самому ответственному моменту – закреплению строительных материалов и элементов. Затягиваем гайку, используя динамометрический ключ. В рекомендациях производителя инжекционной массы указаны максимальные значения усилия, с которым можно затягивать гайку. Если использовать обычный ключ, есть риск превысить допустимый момент, что может привести к проворачиванию шпильки или раскалыванию материала при небольших краевых и осевых расстояниях.


Если необходимо сделать перерыв в работе, не снимайте смесительный носик с картриджа, а перед повторным применением замените его на новый. Чтобы правильно рассчитать количество картриджей необходимых для монтажа химического анкера, воспользуйтесь онлайн калькулятором расхода инжекционных масс.


Полезные советы


Обновлено: 19.11.2020 13:02:45

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Монтаж химических анкеров — этапы и правила установки | Himtex



Специальный клеящий состав на базе синтетических смол, называемый химическим анкером, применяют для прикрепления металлических вкладывающихся конструкций к строительным основам. Перед использованием химанкера следует изучить информацию по его применению (способ монтажа, диаметр отверстия, предписанный изготовителем срок затвердения вещества при определенных температурных показателях и др.).


1. Подготовка отверстий.



Чтобы проделать отверстие под химанкер, отмечаем основу в необходимом месте. Используем для сверления бетона бур обхватом на 2 мм больше, чем диаметр необходимой шпильки. Алмазные инструменты нежелательны: лучше добиться шероховатых стенок отверстия (для более крепкого сцепления с составом на основе смолы). Если обрабатывается кирпичная кладка, убираем ударную функцию, чтобы предотвратить растрескивание и сколы кирпичной основы. Бур необходимо держать под прямым углом к основанию. Контролируем глубину сверления, используя ограничитель или нанеся метку на бур.



Чтобы крепление стало более надежным, уделяем особое внимание удалению из проделанной полости частиц сверления: клеящая масса может вступить во взаимодействие со сверлильной крошкой, что способно ослабить крепление. Очищение полости проводят в два этапа: сначала с помощью ершика из металла, затем продувкой ручным насосом. Эти манипуляции рекомендуется осуществлять неоднократно, до визуального устранения пылевых частиц. При масштабных работах целесообразно использовать строительный пылесос.

2. Введение инжекционной массы.



Снабжаем картридж носиком-насадкой, затем надеваем пистолет, предназначенный для инжекционной смеси. Выдавливаем примерно 10 см состава: необходимо убедиться, что содержимое перемешалось однородно, до равномерного серого цвета. Затем помещаем носик в углубление и заполняем полость на 2/3, слегка вынимая инструмент после каждого введения.



При заполнении пустотелой основы (например, определенных видов кирпича) методика несколько иная. Так как пустоты препятствуют формированию четко очерченного отверстия, используем специальную гильзу-вкладыш из пластика, куда и выдавливаем массу. При опускании шпильки химанкер частично проникает через пористые стенки гильзы и схватывается в кирпичных полостях, формируя упор. Колпачок необходим, чтобы элемент крепежа размещался внутри гильзы строго по центру и оставался в таком положении до окончательного затвердения химической массы.

3. Монтаж анкера из металла.


Шпильку вводим внутрь отверстия вращательным образом. Чтобы раствор распределился равномерно, крепеж слегка подтягиваем к себе, а потом докручиваем до упора и оставляем застывать. Положение метиза можно слегка подкорректировать в промежуток времени, предшествующий схватыванию. Связующая масса, немного выступившая наружу – индикатор того, что отверстие заполнено целиком; впоследствии эти излишки можно удалить откалыванием.

4. Закрепление строительных элементов.



Когда смесь полностью застыла, наступает самый ответственный этап – закрепление стройматериалов и элементов. Производители инжекционного состава оставляют рекомендации по предельному усилию для затягивания гаек. С привычным ключом возникает угроза превысить допустимое значение, что способно вызвать проворачивание вкладыша или растрескивание материала при маленьких габаритах крепления. Исходя из этого, для затягивания гаек целесообразно применять динамометрический ключ.



В случае необходимости остановки в монтаже, не нужно снимать насадку с картриджа – после возобновления работы просто замените носик на новый. Для точного расчета необходимых для установки анкера картриджей можно использовать онлайн-калькулятор расходования инжекционной массы.

Химические анкеры – как они работают, установка и применение

Химические анкеры представляют собой тип анкерного болта, который основан на химическом соединении. В этом методе стальные шпильки и болты крепятся к основанию с помощью химических и смоляных средств. Основание чаще всего состоит из кирпичной кладки или бетона.

В этой статье вы узнаете о типах химических анкеров, принципах их работы, установке, разнице между химическими и механическими анкерами и их применении. Предоставлено: Анкерные крепления

Засверливание анкеров в основание судов и резервуаров может привести к расколам и трещинам, снижающим прочность. Иногда химическая смола обеспечивает лучший способ сохранить поверхность неповрежденной. Анкеры из химической смолы также можно использовать в более слабой кирпичной кладке, которая может разрушиться под анкерными втулками и резьбой.

Типы химических анкеров

Тип указанного химического анкера зависит от основания, требуемой прочности и требований к отверждению.

Полиэстер

Предоставлено: CHEMFIX

Эти химические анкеры, широко используемые в инъекционной технологии анкеровки, просты в использовании и применении. Двойной картридж для инъекций наполняется двумя компонентами разного размера. Это реактивная смола, из которой получают двухкомпонентный раствор для инъекций.

Ненасыщенный полиэстер

Предоставлено: Alibaba

Это традиционная реактивная смола для изготовления двухкомпонентных инъекционных растворов. Он включает как ненасыщенные полиэфирные смолы, растворенные в стироле (исходный тип смолы), так и ненасыщенные полиэфирные смолы без стирола, но с родственными стиролу мономерами в качестве реактивного растворителя. Двухкомпонентные растворы для инъекций, созданные из этих смол, просты и быстры в применении, обладают низкой химической стойкостью (в щелочных и других средах).

Эпоксидно-акрилатный

Предоставлено: Alibaba

Эпоксидно-акрилатный химический анкер представляет собой не содержащую стирола эпоксидно-акрилатную двухкомпонентную смолу для использования в бетоне и кирпичной кладке. Он служит в качестве быстротвердеющего, высокопрочного анкера из смолы для чрезвычайно высоких нагрузок и необходимых креплений, особенно в коррозионных или влажных условиях. Основанный на технологии винилэфира без стирола с высокой реакционной способностью, он подходит для тяжелых, высокопроизводительных нагрузок, быстрого отверждения и минимального запаха.

Чистая эпоксидная смола

Предоставлено: Alibaba

Чистая эпоксидная смола Стандарт представляет собой двухкомпонентную чистую эпоксидную анкерную систему с соотношением 1:1. Чистая эпоксидная смола находит применение в самых требовательных конструкциях и соединениях арматуры. Таким образом, он имеет очень высокую несущую способность и предназначен для строительной отрасли.

Гибридные системы

Гибридная система содержит двухкомпонентный химический анкер, который быстро отверждается, позволяя нагружать точку крепления раньше, чем эпоксидный анкер. Этот тип используется везде, где резьбовой стержень или арматурный стержень должны быть установлены в бетон. В дополнение к соединениям конструкционной стали с бетоном гибридная система также используется в стеллажах, акустических барьерах или ограждениях.

Как работают химические анкеры

Чтобы максимально увеличить прочность соединения с помощью химической смолы, сначала убедитесь, что сделано подходящее отверстие.

Всегда проверяйте, насколько глубоко вам нужно сверлить (исходя из длины анкера и веса фитинга) и что вы не будете сверлить насквозь. В этом случае смола просто просачивается.

Анкерные втулки для впрыска смолы ограничивают поток смолы и обеспечивают надежную фиксацию основания, если в просверленных отверстиях могут быть пустоты. Это распространено в кирпичах, но в меньшей степени в бетоне.

Химическая анкеровка включает введение смолы в отверстие перед установкой шпильки. В результате химическое вещество заполняет все дефекты и герметизирует отверстие, делая его герметичным и водонепроницаемым со 100-процентным сцеплением.

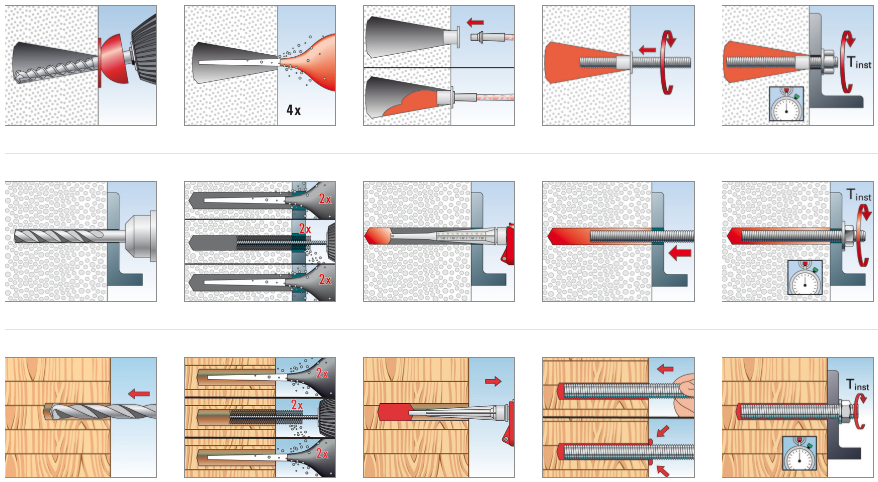

Установка химических анкеров

Предоставлено: Бетонные анкеры | Производитель химических анкеров

Ниже подробно описаны этапы установки полимерного анкера:

  1. Просверлите отверстие.
  2. Для обеспечения оптимального сцепления с поверхностью без мусора удалите из отверстия любой незакрепленный материал. Используйте резиновую щетку для отверстий или пневматический воздух, чтобы надуть воздух в отверстие.
  3. Введите смолу в отверстие с помощью пистолета-аппликатора. Перед инъекцией убедитесь, что она правильно перемешана. Затем еще раз проверьте правильность ширины и длины насадки и медленно извлеките насадку, чтобы избежать образования воздушных карманов. Используйте удлинительную трубку сопла для смолы на конце смесительного сопла, чтобы сделать более глубокие отверстия.
  4. Поверните шпильку несколько раз, пока она вставляется в отверстие, чтобы удалить пузырьки воздуха. Смола также вдавливается в любые полости в пятне. Если шпилька продолжает выталкиваться, возможно, вам придется повернуть ее еще пару раз. Все нити должны быть равномерно покрыты. При необходимости добавьте дополнительную смолу.
  5. Оставьте шпильки в покое после их установки. Время схватывания зависит от типа смолы, а также от температуры. Не нагружайте шпильки до тех пор, пока они полностью не затвердеют.

Химические анкеры и механические анкеры

Предоставлено: FastFix Technology

Как механические, так и химические анкеры широко используются в гражданском строительстве. Механические анкеры и химические анкеры различаются по нескольким ключевым принципам:

Стабильность при затягивании

Механические анкеры обеспечивают логическую посадку. При приемлемом основании они, как правило, имеют стабильные характеристики и помогают поддерживать усилие крепления в течение длительного периода времени. Эффективность химических анкеров в первую очередь зависит от характеристик химических клеев. В результате выбор подходящего химического клея имеет решающее значение.

Сейсмические характеристики химических анкеров по сравнению с механическими анкерами

Материал винтов химических анкерных болтов имеет низкую прочность, сопротивление растяжению и сдвигу, что снижает сейсмостойкость. Уровень низкий, существенно ниже класса 7. Материал винтов механических анкерных болтов отличается высокой прочностью и обеспечивает лучшую сейсмостойкость

Строительный цикл

Анкеры, которые крепятся с помощью химических клеев, требуют определенного времени отверждения, особенно при низких температурах. В зимних условиях зимой время отверждения немного больше, поэтому период строительства больше. Механические анкеры готовы к использованию, как только застынет сам бетон.

Процесс установки

Химические анкеры, обычно смесь смолы и отвердителя, впрыскиваемая в предварительно просверленное отверстие, а затем вставляемая с помощью анкерного стержня. После отверждения химическое вещество затвердевает и связывает анкер с основным материалом.

При установке механических анкеров анкер вставляется непосредственно в предварительно просверленное отверстие. Как только требуемый крутящий момент дан, он создает силы расширения и трения внутри бетона, за счет которых он приобретает свою прочность и обеспечивает необходимое сопротивление.

Основа нагрузки

При максимальном усилии сдвига необходимо установить механические анкеры, а при наличии усилия растяжения — химический анкер. Механические анкеры закрепляются за счет вкручивания/ввинчивания в объект на конце. Механические анкеры хорошо противостоят сдвигу благодаря посадке с натягом, которая не допускает смещения.

Для химических анкеров необходимо просверлить отверстие, очистить его, заполнить клеем, после чего можно вставить анкер. Химические анкеры и наполнители отлично противостоят натяжению благодаря постоянной адгезии по всей длине анкера.

Применение химических анкеров

Анкеры из химической смолы обладают некоторыми преимуществами, включая способность выдерживать огромные нагрузки и скорость, с которой они могут устанавливаться. Однако установка анкеров из химической смолы требует правильной установки.

Химические анкеры находят применение в самых разных областях. Вот несколько наиболее распространенных:

Закрепление арматуры

Предоставлено Pinterest

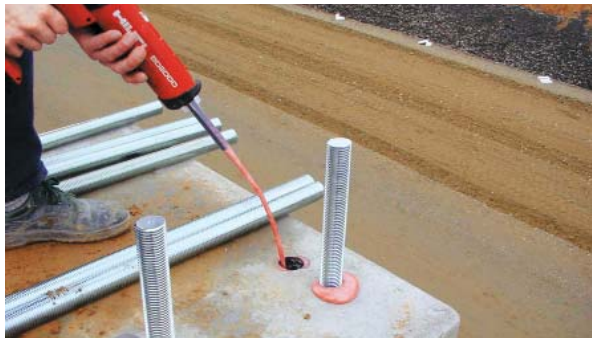

Установка опорной плиты

Предоставлено www.tset.com.my

Крепления для пустотелых блоков

Предоставлено: Анкеры для бетона | Производитель химических анкеров

Крепление приспособлений к кирпичной кладке

Предоставлено: журнал STRUCTURE |

Что такое химический анкер?

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Меню

И зачем их использовать?

Химическая анкеровка — это метод крепления к бетону и подобным основаниям, обеспечивающий большую гибкость, чем механическая анкеровка.

Механический анкер, такой как анкер-втулка, Dynabolt®, клиновой анкер или забивной анкер, вставляется в бетон и расширяется при затягивании. Это расширение приводит к тому, что анкер захватывает стенку отверстия и обеспечивает чрезвычайно сильное сцепление. Несмотря на то, что это очень популярный и экономичный вариант, существуют некоторые ограничения.

Итак, в чем преимущество химического анкера? При химической анкеровке перед установкой шпильки в отверстие впрыскивается смола. При этом химикат естественным образом заполняет все неровности и, следовательно, делает отверстие герметичным и водонепроницаемым со 100% адгезией.
А у механических анкеров каждый заданный размер — длина (заделка) и диаметр — имеет свои пределы несущей способности. Химические анкеры имеют практически неограниченную глубину заделки, поэтому в отверстие можно вставить стержень любой длины для увеличения несущей способности. А если вы решите использовать отверстие большего диаметра с более толстым стержнем, вы снова увеличите грузоподъемность.

Химические анкеры, также известные как химические шпильки, также можно размещать по краю бетонного основания и сквозь кирпичную кладку. Нерасширяющийся характер химически удерживаемого стержня резко снижает вероятность растрескивания окружающего бетона. Это очень удобно для крепления перил близко к краю или бетонных лестниц и подобных применений. Наконец, химическая анкеровка дает вам возможность вносить небольшие коррективы в выравнивание шпильки во время открытия химикатов, в то время как для механического анкеровки необходимо каждый раз сверлить отверстие с точностью до миллиметра, чтобы скорректировать глубину и угол, и если это не так.
