Усиление трещин в кирпичных стенах: Ремонт трещин в кирпичных стенах. Усиление стен и проемов.

Ремонт трещин в кирпичных стенах. Усиление стен и проемов.

Главная \ Усиление конструкций \ Ремонт трещин в кирпичных стенах

Все предлагаемые сегодня в интернете советы «ремонт трещины в кирпичной стене» не являются сколько-нибудь эффективными. Все такие «рекомендации» сводятся к зачеканке трещины любым ремонтным составом. Такой метод не более, чем маскирование проблемы и никак не решают задачи санации и восстановлению прочности треснувшей кирпичной кладки.

Единственно действенный способ ремонта используется в современной реставрации и подразумевает «зашивание» трещины специальными спиральными анкерами.


Наша компания предлагает Вам полностью готовое решение данной проблемы: технологию, оборудование и материалы. Благодаря популяризации данной технологии любой желающий может самостоятельно отремонтировать практически любое кирпичное строение, давшее трещину.

Технология заключается в укладке между кирпичами гибкого скрученного нержавеющего стального профиля специальной формы, который принимает на себя нагрузку двух половин треснувшей стены. Данный специальный профиль называется спиральный анкер.


Видео о применении системы RSA-bar:

Пример на видео показывает общий случай применения спирального анкера. С различными вариантами и примерами использования вы можете ознакомиться в статье ниже или в нашем каталоге в разделе «альбом технических решений».



Технология для самостоятельного применения

Благодаря простой технологии можно быстро и самостоятельно отремонтировать данный дефект кладки, решив проблему на многие годы вперед. Чтобы уложить анкер потребуется выдолбить штрабы между кирпичами, которые пересекают трещину. Размеры штрабы — 50мм в глубину, 10мм в высоту и 1200 в длину.

Укладка спирального анкера поперёк трещины:

С помощью шовного пистолета в штрабу выдавливается ремонтный состав. Затем, укладывается спиральный анкер и выдавливается новый, закрывающий слой состава.

Шаг 1. Подготовить штрабу для у кладки, зачистить ее от пыли и увлажнить.		Шаг 2. Уложить в штрабу первый слой ремонтного состава и поместить спиральный анкер.
Шаг 3. С помощью шовного пистолета нанести второй слой ремонтного состава.		Шаг 4. Выровнять раствор и зачеканить штрабу, полностью закрыв в ней анкер.



Примеры применения системы спиральных анкеров RSA:


Укрепление трещин в кирпичной и каменной кладках С помощью RSA-bar можно легко произвести работы по санации трещин в кирпичной и каменной кладки, предотвращая их дальнейшее раскрытие. Трещины «зашиваются» с помощью перпендикулярных отрезков и принимают на себя напряжение деформированной стены.		Ремонт трещин рядом с углами здания Главное отличие спирального анкера от традиционной арматуры в способности подстраиваться под конкретную ситуацию. Например, если трещина в кирпичной кладке находится менее, чем в 500мм от угла дома, то укладку анкера следует производить загибая его часть за угол. Анкер RSA-bar можно согнуть и уложить в Г-образную штрабу надежно предотвращая дальнейшее раскрытие трещины.

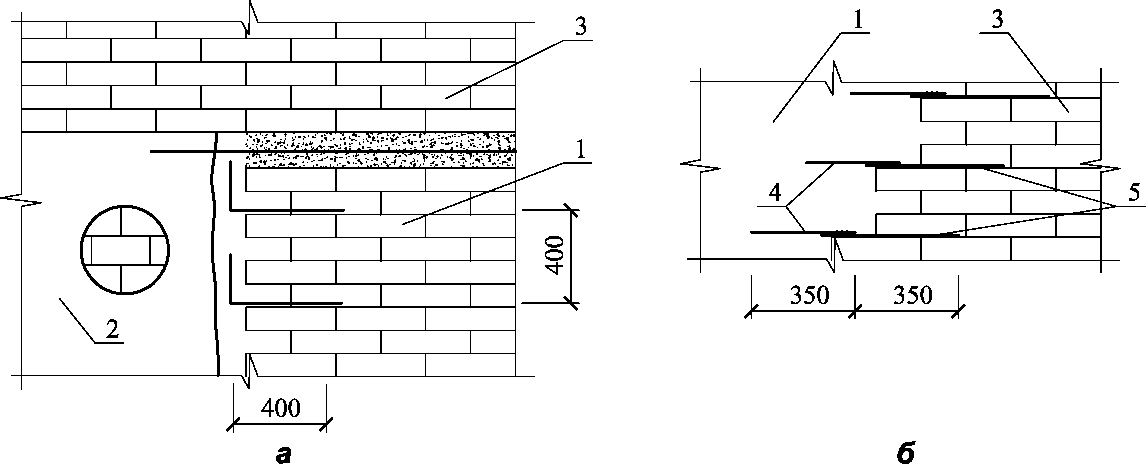

Соединение внешней и внутренней стены В данном случае штраба сложной формы подготавливается с помощью штробореза и дрели, которая под углом 45º сверлит отверстие во внешней стене. Затем спиральный анкер RSA-bar, предварительно загнутый «на земле» в нужную форму, укладывается в подготовленный канал.		Укрепление и ремонт эркеров Сдвоенные отрезки RSA-bar устанавливаются в прорезанные в эркере штрабы над и под окнонным проемом, а их окончания заглублены в сам фасад дома. Прутки RSA-tie ввинчиваются в несущие балки сквозь кладку фасада. А отдельные небольшие трещины «зашиваются» с помощью RSA-bar.

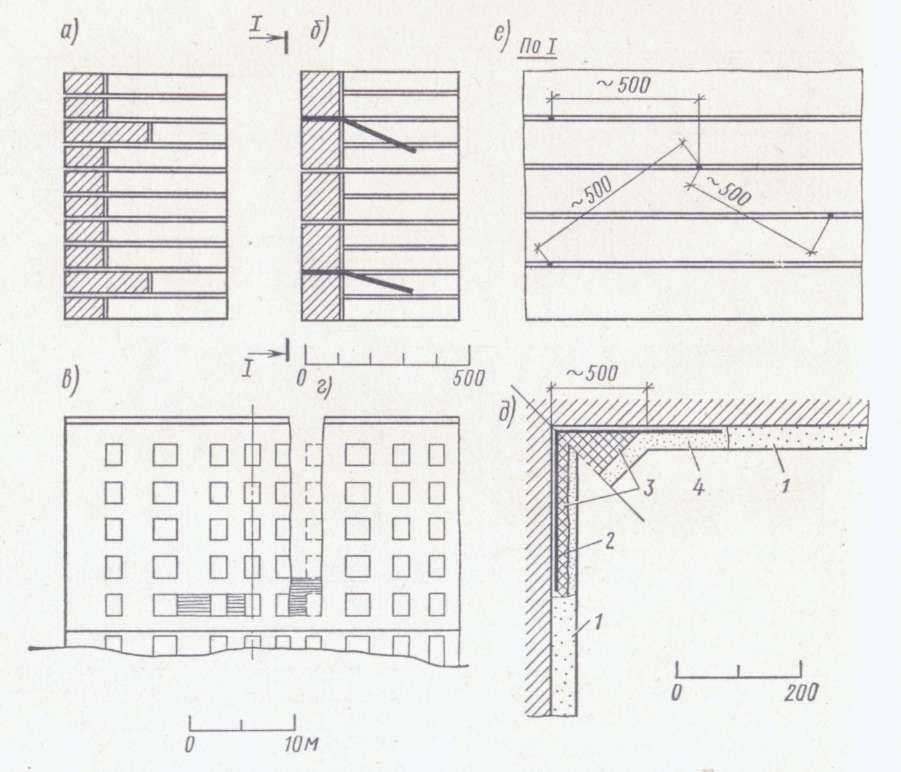

Ремонт арочных перемычек и галерей Параллельные отрезки RSA-bar устанавливаются в штрабы над треснувшей галереей или оконным проемом. А под нижним отрезком, под углом 45° из свода, устанавливаются прутки RSA-tie.		Сшивание двух слоев кладки С помощью системы RSA-tie возможно надежно закрепить между собой два типа кладки. Дрелью создается отверстие диаметром чуть меньше самого анкера, после чего с помощью специального патрона RSA-tie завинчивается подобно саморезу, «сшивая» между собой слои кладки.
Укрепление стен имеющих внутреннее наполнение С помощью системы RSA-tie можно также укрепить две стены имеющие между собой полость или наполнение. В стене подготавливается отверстие, которое затем наполняется составом для укладки анкера. После заказчки состава, в стену, с помощью дрели в режиме отбойника, ввинчиватся пруток RSA-tie.		Сдерживание наклонившихся стен С помощью системы RSA-tie возможно также противодействовать отклонению стен и их вертикальных элементов. Для этого необходимо «пришивать» прутками RSA-tie отклоняющуюся стену к основным несущим конструкциям. Возможно взаимодействие как с кирпичными перекрытиями, так и с деревянными балками.
Укрепление температурно-деформационного шва Используя отрезки RSA-bar можно добиться укрепления температурно-деформационного шва, создав целостность стены, но сохранив эластичность шва. В данном случае прорезается штраба, где часть анкера в одну сторону от шва укладывается традиционным образом на состав для анкеров, а вторая половина оборачивается трубкой и после этого укладывается на состав в штрабу. Таким образом достигается жесткое закрепление анкера в одной половине стены и его свободное перемещение в другой. Стороны жесткого закрепления концов чередуются в шахматном порядке. Получаются своеобразные «рельсы» по которым могут двигаться стены при температурном расширении.		Безопасная замена окон Перед заменой окон необходимо проверить состояние перемычек для оценки их структурной устойчивости. Если в верхних углах оконного проема появляются трещины (часто под углом 45°), существует вероятность того, что оконная перемычка вышла из строя.



---



Бесплатная консультация по применению Если вас заинтересовала система RSA, то наша компания может: Совершить выезд на ваш объект и проконсультировать по применению системы. Мы располагаем аккредитованными подрядчиками в Санкт-Петербурге, Москве и Владивостоке. Выезд на объект возможен в этих трех регионах. Оказать удаленные консультации и тех/поддержку при предоставлении фото материалов и подробном описании проблемы. Ознакомиться с данным типом консультации можно на примере ремонта частного дома в п. Кузьмолово (Лен. область). По Вашей заявке профессиональные и обученные специалисты нашей компании качественно и быстро выполнят усиление и ремонт кирпичной кладки, а также сопутствующие гидроизоляционные работы, работы по ремонту и защите бетона и железобетона, усиление и ремонту фундаментов, подвалов, и т.д. Услуги пока оказываются только в СЗФО и Москве и Московской области. Мы также готовы ответить на возникшие вопросы или по почте — [email protected]



---



Для Физических Лиц доступна продажа нашей продукции на сайта интернет-магазина Ozon. ru. В нем доступна оплата и доставка по всей территории РФ. Список предлагаемых товаров: Спиральный анкер RSA-bar, 6х1000мм Спиральный анкер RSA-bar, 6х10000мм Спиральный анкер RSA-bar, 8х1000мм Спиральный анкер RSA-bar, 8х10000мм Состав RSA для установки анкеров



---



Принцип работы

Суть технологии ремонта трещин в кирпиче — «зашивание» данных трещин, подобно зашиванию нитками разрыва на ткани. С той лишь разнице, что вместо нитей используют спиральный анкер.

Устройство спирального анкера:



В зависимости от ширины раскрытия трещин используют анкеры различного диаметра. Также от раскрытия зависит и шаг, с которым будет происходить укладка. Для трещин до 10 мм стандартным считается шаг — каждые три-четыре кирпича. В результате, трещина в кладке зашивается поперек и стена получает дополнительное армирование.

«Зашивание» трещин в стене:





Система спиральных анкеров принимает нагрузки на растяжение и сдвиг, оказывая минимальное воздействие на кладку. Также подходит для всех видов кладки. Там, где необходимо соединение с силовым замыканием на стороне трещины данная система будет идеальным решением.







Эффективность решения

Для корректной санации кладки спиральный анкер должен перекрывать не менее 50 см с каждой стороны трещины. Также желательно укладывать куски по 1,1 метра со смещением 10 см на каждом шаге в шахматном порядке. Максимальное расстояние между штрабами должно составлять не более 45 см.

Система проста в установке, поэтому подходит для самостоятельного устранения трещин в кирпичным стенах домашних сооружений.

Подробнее ознакомится с тем, как просто самостоятельно установить спиральный анкер (и какой инструмент потребуется) вы можете в отдельном руководстве по самостоятельному применению системы RSA:






Дополнительные материалы по теме:

• Примеры применения системы RSA
• Ремонт растрескавшейся кладки при помощи спиральных анкеров (статья д-р. Майхснера)
• Ремонт многослойных фасадов с системой RSA
• Увеличение сейсмостойкости зданий с системой RSA
• Усиление кирпичных стен и проемов. Ремонт трещин в стене дома.
• Руководство для самостоятельного применения системы RSA
• Руководство по монтажу системы RSA-bar
• Руководство по монтажу системы RSA-tie





Все указанные в статье товары вы можете приобрести у нас на складе в Санкт-Петербурге.
Мы также всегда сможем проконсультировать вас по вопросам применения данной технологии.



---



Подробнее об услуге

Инъектирование и комплексный ремонт кирпичной кладки Так же наша компания оказывает услуги по ремонту и усилению кирпичной кладки методом инъектирования, решая следующие проблемы: ремонт трещин в кирпичной кладке разрушение цементного раствора в ходе карбонизации заполнение пустот в теле кладки увеличение несущей способности кладки в ходе реконструкции здания восстановление несущей способности исторической кирпичной кладки без замены первоначального материала стены устройство противокапиллярной отсечки. Если вас заинтересовало данное предложение то специалисты нашей компании: Выезжают на объект и проводят анализ конструкции. В течение 2 – 3 дней мы разрабатываем техническое решение с поэтапным описанием необходимых работ и сроков их исполнения. К техническому решению прилагается смета с указанием количества необходимых материалов, объёмов работ и их стоимости. Профессиональные и обученные специалисты нашей компании не только качественно и быстро выполнят усиление и ремонт кирпичной кладки, но и гидроизоляционные работы любой сложности, работы по ремонту и защите бетона и железобетона, усиление и ремонту фундаментов, подвалов, бассейнов и т.д. Услуги оказываются только в СЗФО и Москве и Московской области.

Мы также готовы ответить на возникшие вопросы:

• или по почте — [email protected]



---



Референц-объекты по спиральным анкерам:

Заделка трещин в кирпичных стенах: пошаговая инструкция

У каждого, кто строит для себя, наверное, есть мечта построить на века. Чтобы фундамент и стены, потолок и крыша служили долго и не требовали ремонта. На практике это практически невозможно: даже грамотно возведённые конструкции со временем подвержены разрушению, тем более, если на них приходится значительная нагрузка. Но такую грамотность можно проявить, если человек сам строит дом, либо привлекает тех специалистов, в которых уверен. А ведь есть ситуации, когда владелец постройки даже не представляет, кто её возводил.

И тогда поневоле приходится что-то делать с теми просчётами и возможной недобросовестностью строителей. По статистике, до прямого обрушения и распада конструкции дело доходит редко. А вот трещины в стенах, фундаменте, потолке — в любом материале — могут омрачить жизнь даже при свежем ремонте и хорошем интерьере. Впрочем, не всё так страшно. Заделка трещин в стенах — задача, для которой необязательно привлекать специалистов. Разобравшись в вопросе, можно исправить ситуацию своими силами.

Содержание

• 1 Почему возникают трещины в стенах и какие они бывают?
• 2 Как заделать трещины в разных типах стен
  • 2. 1 Заделка трещин в кирпичных стенах
  • 2.2 Заделка трещины в стене гаража своими силами
    • 2.2.1 Цены на различные виды цемента
  • 2.3 Заделка трещин в штукатурке внутренних стен
  • 2.4 Видео — Чем заделать трещину в стене?
    • 2.4.1 Цены на различные виды штукатурки
  • 2.5 Заделка трещин в бетонных стенах
  • 2.6 Пошаговая инструкция по заделке трещин в бетоне
• 3 Материалы для заделки трещин в стенах
  • 3.1 Цены на силиконовый герметик
  • 3.2 Цены на полиуретановый герметик
• 4 Заключение

Почему возникают трещины в стенах и какие они бывают?

Наверняка вы не раз задавались вопросом: почему одни дома стоят десятилетиями без всяких признаков растрескивания, а другие — начинают покрываться сетью трещин, даже не дождавшись финишной отделки? Причины этому конечно есть, и они могут быть совершенно разного характера:

Причины появления трещин могут быть различными

1. Чрезмерная нагрузка на несущие конструкции стен. Проектирование зданий предполагает тщательные расчёт нагрузок, которые ложатся на стены, особенно если в здании несколько этажей и тяжёлая крыша. В случае перегрузки начинают появляться трещины. Так, в кирпичной кладке в результате повышенного давления начинается раскрашивание строительного раствора, после кирпичи ломаются по линиям наибольшей нагрузки. Некоторые материалы, например, ячеистые бетоны, вообще не рассчитаны для многоэтажного строительства и тяжёлых перекрытий.
2. Неоднородность структуры стен. Когда в стене размещено несколько оконных проёмов, это сказывается на распределении веса, опирающегося на стену. Слишком широкие окна без поддерживающего элемента могут привести к трещинам по бокам оконного проёма. В старину одним из способов распределения нагрузки были арочные проёмы окон. Да и окна делали значительно уже, чем сейчас. Проектируя большую плоскость остекления, предусматривайте несущие опоры, которые примут на себя вес, расположенный выше.
3. Усадка материалов. Если при строительстве дома не дать фундаменту как следует выстояться, а сразу начать возводить стены, это может привести к трещинам. Фундамент даст усадку, а она будет неравномерной. В геометрии дома появиться перекос, стены начнут трескаться.
4. Особенности грунтов. В регионах с большой разницей суточных и сезонных колебаний температуры перепады оказывают своё губительное воздействие на строения. Во-первых, от этого страдают сами стены. Сжимаясь и расширяясь от холода и жары, строительные элементы подвергаются ускоренному износу. Во-вторых, сами грунты, на которых стоит дом, вспучивает при резком охлаждении почвы и близком залегании грунтовых вод. Фундамент где-то проваливается, а где-то выпирает, и в свою очередь, передаёт деформацию на стены.
5. Обширные строительные работы и рельеф местности на участке строительства. Глубинные разработки — глубокие котлованы, траншеи, а тем более строительство метро ли шахтные выработки — приводят к смещению пластов земли. При наклонном рельефе почвенные массы склонны к медленному сползанию — именно поэтому в горных районах применяют террасирование и фундаменты особых конструкций. Если же этими правилами пренебречь, образование трещин неизбежно.
6. Перепланировка и достраивание сооружения. Если речь идёт о многоквартирном доме, то виновниками могут стать безответственные соседи, которые во имя дизайнерского ремонта разрушают не просто внтуриквартирные перегородки, а фрагменты несущих стен. Если такой «ремонт» был проведён на 1-ом этаже 16-этажного дома, появление трещин — лишь вопрос времени. В частном домостроении дома за годы обрастают пристройками, балконами, террасами и техническими помещениями. Всё это оказывает давление на грунт, фундамент, стены, в результате чего хозяева с удивлением обнаруживают трещины в местах примыкания более поздних конструкций. Трещины могут появляться на стыках с различными пристройками

Фундамент дал усадку

Трещины, вызванные разными причинами, имеют и разную природу. Одни просто портят вид, а другие представляют опасность для всего жилища, и могут привести к печальным последствиям, если вовремя их не заделать. Например, диагональные, горизонтальные или вертикальные трещины свидетельствуют о направлениях, в которых воздействуют повышенные нагрузки, разрывающие стены.

Поверхностные трещины не доставляют иного неудобства, кроме визуального. Если они распространились по штукатурке, то повреждается ими только этот слой. Глубинные же намного опаснее, и вот почему: до поры до времени человек вообще не видит трещины, особенно если это стена, которая отделана внутри или снаружи панелями или обоями. Замечают её тогда, когда выходит на поверхность и раскалывает стену вдоль. С ней уже нужно бороться специальными методами.

Ещё разрывы материалов стен классифицируют на такие виды, как стабильные и нестабильные. Стабильная трещина — это деформация целостного массива строительного материала, которая образовалась в результате какого-то события (толчка, проваливания грунта или другого), и после этого больше не распространяется. Хотя такие трещины и могут быть большими и опасными, с ними можно бороться. Но ещё сложнее дело обстоит с нестабильными трещинами. Эти неприятности растут со временем: начавшись с маленькой каверны в кладке, трещина разрастается, охватывает всю стену и может грозить обрушением конструкции. Если вы заделали трещину строительным раствором, а через месяц на этом месте снова беда, знайте — вы столкнулись с нестабильной трещиной.

Трещины могут появляться на стыках с различными пристройками

Выявить её специально достаточно легко: напишите на полоске бумаги текущую дату и плотно приклейте поперёк линии расхождения. Если трещины будет расти и расширяться, бумагу разорвёт. Ещё для этого удобно использовать алебастровые комочки, прилепив их поперёк трещины, или даже просто густо замешанную порцию финишной шпатлёвки. Если боитесь, что надпись сотрётся, дату можно выдавить, пока материал ещё мягкий. Проводя наблюдения, можно так установить и скорость роста трещины. Продольное растрескивание выявляют, просто обозначив край трещины карандашом с написанной датой. Если линия пошла дальше — принимать меры.

Как заделать трещины в разных типах стен

разобравшись с причинами и видами трещин, вы наконец подходите к главному вопросу: что теперь делать с этими зигзагообразными линиями на стене своего жилища? Существует множество способов заделки трещин. И очень многое зависит от того, в каких материалах произошли разрушения. Не менее важно назначение стены — наружная она или внутренняя, несущая или просто перегородка. Ниже приведены самые часто встречающиеся случаи, когда необходима качественная заделка.

Заделка трещин в кирпичных стенах

Кирпич — один из самых распространённых строительных материалов. И несмотря на широкое применение железобетонных конструкций в строительстве многоквартирных жилых домов, а в частном строительстве — каркасных конструкций и ячеистого бетона, кирпич по-прежнему хорошо знаком любому жителю России. Из него продолжают возводиться не несущие стены в многоэтажках типа «монолит-кирпич». Привычны они и для строительства на своём участке.

Трещина в кирпичной стене часто проходит по линии наименьшего сопротивления

Обнаружив трещину в кирпичной кладке, нужно не паниковать, а провести маленькое исследование.Определить вид трещины можно по таблице:

Ширина трещины	Классификация	Возможный ремонт
До 5 мм	Малая	Допускается заделка шпатлёвкой
5 — 10 мм	Средняя	Заделка ЦПС с предварительной расшивкой
Более 10 мм	Крупная	Заделка ЦПС со щебнем, обязательно наличие армирования

После этого накладкой гипсовых маячков с уличной стороны или бумажными полосками на внутренней стене зафиксируйте текущее состояние трещины с указанием числа и месяца. Если вы видите, что трещина не растёт — хорошо, можно приступать к заделке. Бумага порвалась, а маячок треснул или отошёл от стены — ищите причину трещинообразования. Руководствуйтесь направлением — обычно вертикальные трещины характерны для слабого фундамента, они расширяются кверху, когда часть дома словно отпадает от другой. Если же трещина пошла вкось по стене — фундамент крепок, нарушилась кладка раствора.

Важно! Заделку любой трещины нужно начинать лишь тогда, когда приняты меры по прекращению её дальнейшего роста и распространения. В противном случае работа по заделыванию трещин может пойти насмарку.

Небольшие поверхностные трещины заделываются с помощью цементно-песчаного раствора. Раствор приготавливают достаточно жидким, жиже кладочного и штукатурного. Это делается для того, чтобы раствор можно было подать прямо в трещину, ведь ни один ручной инструмент не пролезет в щель шириной 5 мм.

Для небольших трещин достаточно обычного раствора

Для закачивания раствора в трещину лучше всего использовать строительный шприц. Часто он встречается в тубах с герметиком. Туба вставляется в плунжерный пистолет, шток давит на донышко, и герметик вылезает из горлышка колбаской. Такие пистолеты-шприцы бывают снаряжаемыми. Вот пример таких работ своими руками:

Заделка трещины в стене гаража своими силами

Неглубокие щели между кирпичами или по самому телу кирпича просто забрасываются раствором. Для этого в смесь нужно добавить чуть меньше воды, чтобы получить состав погуще. Набрав немного раствора на кельму или мастерок, его набрасывают характерным движением с оттяжкой. Благодаря скорости, с которой он слетает с мастерка, раствор не просто налипает на стену, но и проникает в трещину. После поверхность разравнивают мастерком или полутёрком.

Иногда за трещину принимают выкрашивание раствора между кирпичами в кладке. Это легко устранимо забиванием раствора в образовавшуюся щель. Если дом обложен фасадным кирпичом, то возникает вопрос эстетики. Тогда на помощь приходит специальная узкая лопаточка. Её можно сделать из кусочка металла нужной ширины. Проводя вдоль щели этим инструментом, строитель уплотняет раствор и убирает лишнее.

Восстановить слой выпавшей штукатурки можно вот такой лопаточкой

А вот если щель проникает в стену на значительную глубину, раствор может не удержаться. Проводят целый комплекс мероприятий:

1. Трещину очищают от пыли, застрявшего мусора, фрагментов старого засохшего раствора.
2. С двух сторон от неё сверлят отверстия под дюбеля для саморезов.
3. Смачивают щель водой, чтобы увеличить адгезию цемента с кирпичом и предотвратить растрескивание нанесённого слоя при высыхании.
4. Заполняют трещину раствором. Для глубокого проникновения можно найти плоскую щепу по ширине щели.
5. Сверху крепят армирующую сетку. Завинчивают саморезы во вставленные заранее дюбеля.
6. Поверх сетки выполняют штукатурные работы. Сетка будет препятствовать растрескиванию, если его сила незначительна.

Для широких трещин стягивающей силы армирующей сетки может оказаться недостаточно. Даже если провести комплекс мероприятий по устранению причины, вызывающей растрескивание, тяжесть кладки и температурное сжатие-расширение материалов может всё равно расширять трещину и даже вызвать отставание металлической сетки от стен.

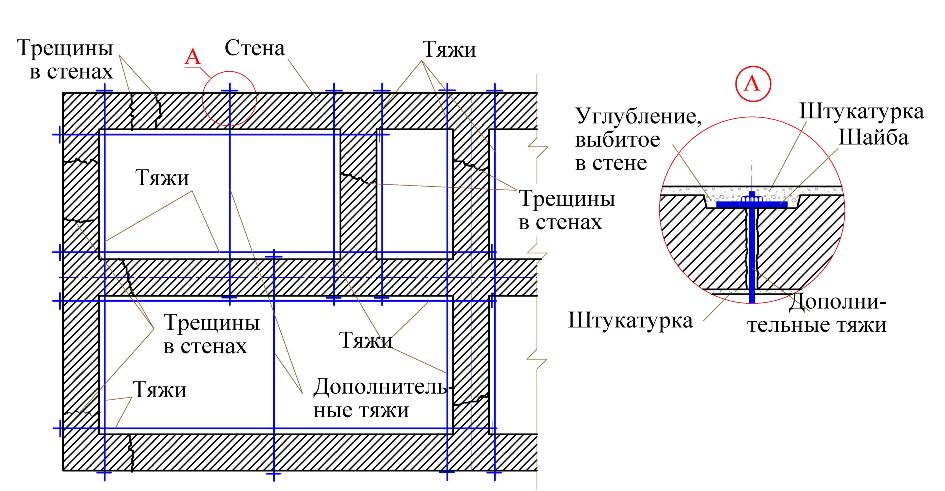

Для таких ситуаций предусматривают более серьёзно укрепление стены. Две расходящихся стороны могут быть прихвачены железной полосой, так называемой шиной, а желательно, несколькими. Заякориваются такие шины либо прямым забиванием в стену, либо привёртываются специальным крепежом. Обычных саморезов тут уже будет недостаточно, применяют анкера. Шины, приваренные на закладные

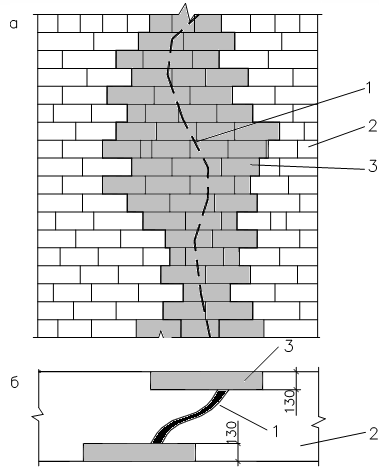

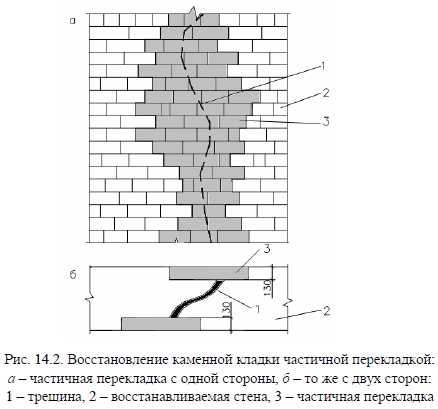

Удаление кирпичей вокруг трещины

Когда трещина сквозная, недостаточно просто заполнить её раствором. С помощью скарпеля и молотка по линии трещины удаляются соседние с ней кирпичи, в том числе целые. По большому счёту, в районе трещины происходит частичный разбор стены. После того, как кирпичи удалены, поверхность оставшихся выравнивается тем же скарпелем от остатков старого раствора.

Затем часть удалённой кладки восстанавливают. Новые кирпичи кладут на свежий раствор. для Раствор лучше наносить с переизбытком, а кирпич потом вколачивать в стену на старое посадочное место с помощью резинового трамбовочного молотка, который применяется при укладке тротуарной плитки. В результате часть трещина заполняется раствором более плотно. Если даже его выдавит через стыки между кирпичами, его всегда можно будет собрать или размазать по стене полутёрком.

Переложенная таким образом часть кладки будет значительно прочнее простого заполнения трещины цементно-песчаной смесью, разведённой водой. Происходит так потому, что к сцеплению между краями щели прибавляется сцепление верха, низа и боков кирпичей, которые перед работой также рекомендуют сбрызнуть водой.

Если шины заглублены, их замазывают строительным раствором

Для того, чтобы полностью избавиться от дальнейшего расхождения краёв больших трещин, применяют металлические шины, чаще всего железные. Такая шина представляет собой полосу шириной 3-5 см и толщиной 2 — 3 мм. Длину шины нужно подбирать так, чтобы с каждой стороны от трещины она заходила на стену не меньше, чем на 25 — 30 см.

На концах полосы сверлятся отверстия, которыми она будет крепиться к стене. Крепить можно двумя способами:

1. На анкера. В просверленные отверстия вставляются резьбовые стрежни анкеров. Затем на них надевается шина. После этого на резьбу ключом наворачиваются гайки. За счёт специального лепесткового механизма хвостовик анкера расходится в отверстии конусом и расклинивается. После этого выдернуть его из кирпичной стену можно, только разрушив этот участок. Надёжность такого крепления считается высокой и может выдержать значительные нагрузки.
2. На закладные. Закладные — это тоже металлические стержни. С одного конца у них резьба, а с другой — оперение, чтобы лучше застревать в стене. Он забивается в просверленное или пробитое перфоратором отверстие молотком, а потом еще и замазывается раствором. После высыхания раствора закладная остаётся крепко зафиксированной в стене, тогда на неё можно надевать шину и затягивать гайками.

Бывает, шину делают из двух частей. Этот вариант удобен, если не хочется возиться со сверлением отверстий, но есть сварочный аппарат. Части забивают в стену по обе стороны трещины, затем загибают под прямым углом навстречу друг другу. Концы полос свариваются внахлёст, и шина готова.

Две части потребуются и в случае сквозной трещины. Теперь они должны быть одинакового размера, а отверстия сверлятся в стене насквозь. Одна полоса ставится с внутренней стороны стены, другая — с внешней. Для стягивания их применяются шпильки с двумя гайками.

Полезно знать! Для широких трещин, в которых нужно заполнить большие объёмы пустоты, удобно и полезно включать в раствор щебнистую фракцию. Во, первых, это сократит расход раствора, который для трещин делается с большим содержанием цемента. Во-вторых, щебень выступит в качестве армирования, превратив раствор в бетон и тем самым повысив крепость заполнителя после застывания и выстаивания.

Цены на различные виды цемента

Цемент

Заделка трещин в штукатурке внутренних стен

Трещины во внутренних стенах приносят владельцам жилых помещений не меньше беспокойства и неприятностей, чем в наружных. Штукатурка — это отделочный слой, который выполняется поверх основного материала стены. Кажется, его растрескивание не несёт никаких катастрофических последствий вроде перекладывания стены или перекапывания фундамента. Однако трещины в штукатурке наносят непоправимый удар внешнему виду комнаты. Трещины на внутренних стенах наносят непоправимый урон внешнему виду

Раньше, когда внутренняя отделка стен повсеместно предусматривала поклейку обоев, трещину иногда можно было обнаружить только во время ремонта, содрав старые обои и готовясь поклеить новые. Современные представления о ремонте альтернативой обоям выдвинули покрытие оштукатуренных стен водоэмульсионной краской. Поверхность для этой процедуры должны быть идеально ровной.

Усадочным трещинам в многоэтажке ничего, кроме заделки, не противопоставишь

Поверх штукатурки наносится слой пластичной шпатлёвки, чтобы убрать мельчайшие неровности. Смесь для штукатурных работ, шпатлёвка, краска — все эти средства стоят немало, особенно именитых производителей. Каково же бывает огорчение хозяев, когда они видят всю эту дорогую красоту покрывшуюся сетью трещин. Поэтому заделка трещин в штукатурке внутренних стен — задача, где решаются, прежде всего, эстетический момент. Конечный результат нужно сделать по возможности незаметным на фоне общей картины.

В случае трещин в штукатурке не требуется выявление стабильности трещин, кроме тех случаев, когда отделочный слой деформируется из-за смещения в самих стенах. К счастью, такое случается не так часто, хотя бывает. Например, в многоквартирном доме, где трещины в штукатурке могут быть вызванный усадкой дома из-за просчётов на стадии закладки фундамента, сделать вообще уже ничего невозможно. Остаётся только заделать трещины.

А вот что действительно нужно сделать — так это пройтись по всей длине трещины со шпателем и молотком. Шпателем удаляют штукатурную пыль и осколки, молотком простукивают вдоль всей щели с обоих боков. Если под молотком чувствуется пустота и удар глушится воздушной подушкой, смело оббивайте этот кусок штукатурки. Если не сделать этого сейчас, мотом он всё равно отвалится, и все старания пропадут впустую.

После тщательной зачистки трещины её смачивают водой и заполняют строительным раствором либо специальной штукатурной смесью. Если вы хотите перестраховаться, то прогрунтуйте поверхность перед нанесением смеси — это улучшит адгезию и уменьшит возможность появления новых трещин. Разравнивают нанесённый состав полутёрком, а если штукатурка отошла от стены на большой ширине — правилом. После оштукатуривания заделанную область шпатлюют.

Если слой штукатурки был достаточно толстым, и в процессе зачистки трещины обвалился до самой стены, то не обойтись без армирующей сетки. Она бывает металлическая и полимерная, с ячейками разной величины. Обычно чем толще наносят слой, тем крупнее выбирают ячейки. Крепят сетку на гвоздики или саморезы. На сетке штукатурка держится лучше.

Даже старая дранка хорошо будет держать новую штукатурку

Для узких вертикальных трещин, которые, будучи простуканы молотком, не дали выпавших кусков, допустимо использование армирующей ленты. Выполняется она из мелкой сетки, а материал — стекловолокно — химически инертен и физически прочен. Для маленьких трещин с небольшой глубиной допустимо вообще не применять штукатурной смеси, а обойтись только финишной шпатлёвкой.

Быстрая заделка трещины в стене

Появление трещин на стенах старых домов — частных и многоквартирных — вообще вещь закономерная. Раньше не существовало специальных высокотехнологичных строительных смесей, жильё должно было быть дешёвым, и материалы использовались соответствующие. Если вы жили в старом доме, то наверняка по отпавшим пластам штукатурки видели, что в смеси чересчур много песка, а часть цемента заменена известью. Под слоем штукатурки можно разглядеть дранку — это специальные деревянные планки, прибитые накрест, на которые набрасывался слой штукатурки. Это заменяло армирующую сетку, и надо сказать, весьма неплохо. Поэтому не спешите демонтировать дранку, если только не планируете отбить штукатурку во всём помещении. Она неплохо будет держать как цементно-песчаный раствор, так и современные гипсовые смеси. Последние, кстати, часто не требуют армирования.

Видео — Чем заделать трещину в стене?

Совет: для заделки трещин во внутренних стенах рекомендуется использовать для раствора самые мелкие фракции речного песка. Тогда раствор получается однородным, его легко накладывать тонким слоем и разравнивать.

Цены на различные виды штукатурки

Штукатурка

Заделка трещин в бетонных стенах

Бетон уже давно пытается вытеснить более давние строительные материалы, как кирпич и дерево. Пожалуй, только в частном малоэтажном строительстве монолитный бетон и железобетон используются только в фундаментах и плитах перекрытия. При возведении многоэтажек, торговых и производственных помещений бетон давно стал номером один.

Трещины в бетоне — неприятная штука, учитывая, что этот материал сам по себе достаточно прочен и имеет монолитную структуру. Однако даже несмотря на армирование стальными рифлёными прутьями и закладными бетон всё равно может потрескаться. Тогда перед жильцом панельного или крупноблочного дома и встанет вопрос об особенностях заделки трещин в бетоне.

Часто в бетонных стенах квартир можно обнаружить мелкие трещины. Они не несут никакой опасности, но сильно портят вид и иногда мешают производить отделку или поклейку обоев. Они могут образоваться ещё на этапе производства бетонных панелей в результате неправильной сушки или нарушения других технологических процессов. Если вы купили квартиру без отделки, обнаружили там трещины и раковины и спешите в строительный магазин, чтобы купить самую дорогую и навороченную строительную смесь, не спешите. Возможно, вам будет достаточно одного очень простого и действенного способа.

Дело в том, что новичку достаточно трудно нанести шпатлёвку ровным тонким слоем. К тому же, этот материал не такой уж и дешёвый, а трещин может быть много. А ведь для заделки небольших трещин можно использовать обычный цементно-песчаный раствор.

На это можно возразить, что раствор как более тяжёлый и не такой «липучий» материал требует ещё большего навыка, чем шпатлёвка. И если она ещё может новичку простить неумение, то раствор будет либо падать на пол, либо застывать на стене некрасивыми горбами. Оставьте скепсис и подготовьте песок самой мелкой фракции и портландцемент марки М-400 или М-500. Также вам понадобится замечательный инструмент, который выглядит как полутёрок, но имеет наверху две планки, которые прижимаются гайками-барашками. Далее вам нужно найти кусок старой шубы или дублёнки с коротким плотным мехом. Пусть вас не смущают материалы — иногда народный метод работает лучше научных разработок.

Пошаговая инструкция по заделке трещин в бетоне

Шаг 1. Оберните полутёрок куском меха и закрепите его края прижимными планками. Крепите мехом наружу.

Полутёрок поможет справиться с трещинами

Шаг 2. Приготовьте жидкий цементно-песчаный раствор. Обязательно просейте и песок, и цемент. Чем меньше частицы, тем качественней будет результат. Консистенция должна быть как у готовой смеси для заливки полов по маякам.

Цементно-песчаный раствор

Шаг 3. Приготовьте второе ведро с водой.

Шаг 4. Окуните полутёрок, обёрнутый мехом, в воду, затем шпателем наберите немного раствора и нанесите на плоскость тёрки.

Ведро воды

Шаг 5. Прижмите тёрку к бетонной поверхности и совершайте движения, как бы втирая раствор в стену. Движения могут быть круговыми, возвратно-поступательными, скользящими. Лучше всего двигаться поперёк трещины.

Полутерок с толстым ворсом

Шаг 6. При засыхании раствора смачивайте мех снова, и продолжайте наносить раствор.

Так выглядит бетонная стена после перетирки

Такой метод называется у строителей «перетиркой», с его помощью можно убрать все неровности в бетоне, в том числе глубиной и шириной до 1,5 см, просто для большей глубины раствор должен быть гуще. Дело в том, что во время втирания частицы цемента и песка равномерно, тонким слоем заполняют всё, за что цепляются — ямки, лунки, трещины, отверстия, швы и даже неглубокие штробы. С помощью куска ненужного меха просто очень удобно получить нужный навык, с этим справится даже новичок. Метод стопроцентно рабочий и проверен при отделке домов из монолитного железобетона.

Эпоксидную смолу очень удобно наносить

Правда, не всегда можно обойтись такими немудрящими средствами. Хотя бы потому, что трещина может быть глубокой и широкой, тогда раствор из неё просто будет высыпаться. Если трещины достаточно широки, их также можно заделывать с помощью армирующей ленты. Но особый материал для ремонта бетона — это эпоксидная смола. Она имеет разные варианты исполнения в зависимости от сферы применения. Для строительных работ фасуется в пластиковые вёдра по 5-10-15 кг. В дополнение нужно будет купить бутылочку с отвердителем. Использование эпоксидки хорошо тем, что она обладает высокими сцепляющими свойствами, хорошо заполняет пустоты, а высохнув, приобретает твёрдость камня.

В трещины средней глубины эпоксидную смолу можно нанести шпателем. В глубокие и узкие разрывы в середине толстых несущих стен особые эпоксидные составы нагнетаются специальным шприцем через насадки. Насадка представляет собой специальную пробку с патрубком, который устанавливается в трещину через подготовленные отверстия. Сама трещина закрывается мастикой из той же эпоксидки. Смолу, смешанную с отвердителем, начинают накачивать через нижнюю насадку, когда смола выдавливается через патрубок, его затыкают пробкой, и переходят к насадке, расположенной выше. Так постепенно вся трещина оказывается заполненной эпоксидным уплотнителем, который сохнет около суток. После этого пробки срезают и заделанное место шпатлюют финишной смесью.

Материалы для заделки трещин в стенах

Самым простым и доступным материалом для «лечения» стен от растрескивания является цементно-песчаный раствор. Делается он в пропорции 3 части песка на 1 часть цемента. Для крупных сквозных трещин в раствор вводится щебнистая фракция. Для упрочения и улучшения адгезии и схватываемости в раствор добавляют жидкое мыло (из расчёта 30 г. на ведро раствора), жидкое стекло (оно же силикатный клей, до 20% объёма), клей ПВА (100 г. на ведро раствора) либо заводские готовые пластификаторы.

Часто для заделки мелких трещин применяют силиконовый герметик. Его козырь — очень удобное нанесение и быстрое высыхание. Носик клеевого пистолета можно просунуть практически в любую щель, а клеящие способности схватывают края трещины схватывают края трещины и не дают им расходиться. Удобен такой клей для быстрых работ: при подсушивании строительным феном он полностью застывает всего за несколько часов.

Цены на силиконовый герметик

Силиконовый герметик

Герметик полностью заполнит трещину, и его легко наносить

В ячеистых структурах — газо- и пенобетоне — допустимо применение монтажной пены, если только стена укреплена от дальнейшего расползания. Пена хороша тем, что при расширении заполняет все пустоты и обладает отличными теплоизоляционными свойствами.

Цены на полиуретановый герметик

Полиуретановый герметик

Заключение

Заделка трещин в стенах — ответственное дело. Бывает, что оставленная без внимания трещины приводи к обрушению стены, а ведь отремонтировать всегда легче, чем строить заново. И это уже не говоря о последствиях. Заделывайте трещины с умом, предотвращайте их возникновение, и ваше жилище долго послужит вам.

Эффективность армирования CFRP для кирпичных стен с трещинами

Эффективность армирования CFRP для кирпичных стен с трещинами

Очень эффективно армировать кирпичные стены с трещинами листами CFRP. Предельная нагрузка стены с трещинами, усиленной углепластиком, значительно выше, чем у неармированной стены.

Технология усиления каменной кладки углепластиком имеет преимущества высокой прочности, высокой эффективности, удобной конструкции, хорошей долговечности, отсутствия увеличения веса и объема, широкого применения и так далее. Он имеет широкую перспективу применения в Китае. В данной статье проведены соответствующие исследования по армированию и ремонту растрескавшейся конструкции кирпичной кладки с помощью углепластика. Испытания доказывают, что этот метод может легко и эффективно решить проблемы образования трещин в стенах зданий, от которых в настоящее время страдает общество.

Испытательная ситуация

Разработка и изготовление 11 образцов

Соотношение высоты и ширины образца составляет 1:114, толщина стенки 240 мм, ширина 1400 мм и высота 1000 мм. При изготовлении образца стена выполняется из кирпича МУ10 и цементного раствора М10, а верхняя и нижняя балки — из бетона марки С30. Вертикальное сжимающее напряжение составляет 0 2 МПа = 11, размер образца показан на рис. 1.0014

Стенка образца 22 треснула. Сначала к стене прикладывается положительная нагрузка. При нагружении до растрескивающей нагрузки (212 кН) кирпичная стена внезапно растрескивается (соответствующее смещение растрескивания составляет 21 0 мм) и быстро образует косую трещину. Как показано на рисунке 2, ширина трещины составляет около 0,125 мм. К этому моменту некоторые трещины закрыты и ширина трещины составляет около 0,11 мм.

Усиление полимером, армированным углеродным волокном (CFRP). Двустороннее приклеивание ткани из углеродного волокна, ширина 300 мм, форма «X», верхний и нижний концы закреплены.

Результат испытаний

900 63 11164

9 0036

90 063 3392

Стена	f1(МПа)	f2(МПа)	Направление нагрузки	Растрескивающая нагрузка		Предельная нагрузка		Расхождение швов		Максимальное растягивающее напряжение углепластика
				Экспериментальное значение	Увеличение значения в градусах	Экспериментальное значение	Увеличение значения в градусах	Экспериментальное значение	Увеличение значения градуса
Стена 21	16189	Среднее	224	—	224	—	3107	—
Стена 22	11164	161 89	Положительный	—	—	276	2312	810	16016	4323	1519
			Отрицательный	368	6413	368	6413	1114	27113	545

Заключение

• В этой статье доказано, что листы из углеродного волокна очень эффективны для укрепления и ремонта треснувших кирпичных стен. Предельная нагрузка стены с трещинами, армированной углепластиком, очевидно, выше, чем у неармированной стены, и деформационная способность армированной стены, очевидно, улучшается, а смещение трещины армированной стены значительно увеличивается.

• Ткань из углеродного волокна может улучшить напряженное состояние стены с помощью механизма тяги в модели фермы, чтобы улучшить способность компонента к сдвигу.

Вы можете найти здесь все, что вам нужно, доверьтесь примерке этих продуктов, после этого вы обнаружите большую разницу.

Подробнее

Высокопрочная однонаправленная обертка из углеродного волокна, предварительно пропитанная для формирования обертки из полимера, армированного углеродным волокном (CFRP), используемого для укрепления конструкционных бетонных элементов.

Подробнее >

Низковязкая, сильно проникающая грунтовка из углеродного волокна для железобетонной поверхности для улучшения дефекта

Подробнее >

Клей из углеродного волокна с хорошей пропиткой для нанесения обертки из армированного углеродным волокном полимера (CFRP) для усиления конструкции

Узнать больше >

КОНТРОЛЬ ТРЕЩИН В БЕТОННЫХ СТЕНАХ

ТЭК 10-01А

ВВЕДЕНИЕ

Трещины в зданиях и строительных материалах обычно возникают в результате ограниченного движения. Это движение может возникать внутри материала, например, при изменении объема из-за потери или приобретения влаги, температурного расширения или сжатия, или может быть результатом движения соседних или поддерживающих материалов, например, изгиба балок или плит. Во многих случаях движение неизбежно и должно быть приспособлено или контролироваться.

Проектирование для эффективного предотвращения образования трещин требует понимания источников напряжения, которые могут вызвать растрескивание. Было бы просто предотвратить взлом, если бы была только одна переменная. Однако предотвращение осложняется тем фактом, что растрескивание часто является результатом комбинации источников.

ПРИЧИНЫ ТРЕЩИН

Существует множество потенциальных причин образования трещин. Понимание причины потенциального растрескивания позволяет разработчику использовать соответствующие процедуры проектирования для контроля над ним. Наиболее распространенные причины образования трещин в бетонной кладке показаны на рисунке 1 и обсуждаются ниже.

Рис. 1. Правильная конструкция может предотвратить растрескивание этих типов

Усадка/ограничение

Растрескивание в результате усадки может возникнуть в стенах из бетонной кладки из-за усадки при высыхании, колебаний температуры и карбонизации. Эти трещины возникают, когда кладочные панели удерживаются от перемещения.

Усадка при высыхании

Бетонные изделия состоят из матрицы частиц заполнителя, покрытых цементом, который связывает их вместе. Как только бетон схватывается, эта покрытая цементом матрица заполнителя расширяется с увеличением содержания влаги и сжимается (усаживается) с уменьшением содержания влаги. Таким образом, усадка при высыхании зависит от изменения содержания влаги.

Несмотря на то, что строительный раствор, цементный раствор и бетонные кладочные элементы являются изделиями из бетона, было показано, что удельная усадка является преобладающим показателем общей усадки стены, в основном из-за того, что она представляет собой наибольшую часть стены. Таким образом, только свойства усадки элемента обычно используются для установления проектных критериев для предотвращения образования трещин.

Для отдельного элемента величина усадки при высыхании зависит от влажности элемента во время укладки, а также от характеристик и количества вяжущих материалов, типа заполнителя, уплотнения и отверждения. В частности, на усадку при высыхании влияют следующие факторы:

• стены, построенные из «мокрых» блоков, будут испытывать большую усадку при высыхании, чем более сухие блоки;
• увеличение содержания цемента увеличивает усадку при высыхании;

заполнители

• , подверженные изменению объема из-за содержания влаги, приведут к повышенной усадке; и
• изделия, прошедшие хотя бы один цикл сушки, не будут подвергаться такой значительной усадке в последующих циклах сушки (ссылка 7).

Типичные коэффициенты усадки при высыхании находятся в диапазоне от 0,0002 до 0,00045 дюйма/дюйм. (мм/мм) или от 0,24 до 0,54 дюйма (от 6,1 до 13,7 мм) на 100 футов (30,48 м).

Изменения температуры

Было показано, что движение бетонной кладки линейно пропорционально изменению температуры. Коэффициент теплового смещения, обычно используемый при проектировании, составляет 0,0000045 дюймов/дюйм/°F (0,0000081 мм/мм/°C) (ссылка 2). Фактические значения могут варьироваться от 0,0000025 до 0,0000055 дюймов/дюйм/°F (от 0,0000045 до 0,0000099 мм/мм/°C) в основном в зависимости от типа заполнителя, используемого в агрегате. Фактическое изменение температуры, конечно же, определяется географическим положением, экспозицией стен и цветом.

Например, стена, построенная при температуре 70°F (21°C) и подвергающаяся минимальной температуре 0°F (-18°C), приводит к укорочению примерно на 0,38 дюйма (9,7 мм) в Стена длиной 100 футов (30,48 м) с использованием коэффициента 0,0000045 дюймов/дюйм/°F (0,0000081 мм/мм/°C).

Карбонизация

Карбонизация представляет собой необратимую реакцию между вяжущими материалами и двуокисью углерода в атмосфере, которая происходит медленно в течение нескольких лет. Поскольку в настоящее время не существует стандартного метода испытаний на карбонизационную усадку, предполагается, что значение 0,00025 дюйма/дюйм. (мм/мм). Это приводит к укорочению на 0,3 дюйма (7,6 мм) стены длиной 100 футов (30,48 м).

Ограничение

Как упоминалось ранее, вышеупомянутое явление вызывает движение в стене. Когда обеспечивается внешнее ограничение, которое противодействует этому движению, в результате возникает напряжение внутри стены и соответствующий потенциал для растрескивания. Обычно стены из бетонной кладки скрепляются по низу стены (в основном фундаментом) с частичным стеснением по верху стены. Концы типичной стеновой панели из бетонной кладки могут быть частично ограничены пилястрами или пересечениями стен, но это частичное ограничение обычно не оказывает существенного влияния на способность стены к растрескиванию. Исключениями из типичного условия закрепления являются консольные стены, которые закреплены вдоль основания, но свободны (незакреплены) вверху. Было бы консервативно основывать общие критерии проектирования борьбы с трещинами на условии закрепления вдоль верхней и нижней части стены.

Дифференциальное движение

Различные строительные материалы могут по-разному реагировать на изменения температуры, влажности или нагрузки на конструкцию. Каждый раз, когда материалы с разными свойствами комбинируются в стеновой системе, существует вероятность растрескивания из-за дифференциального движения. При строительстве из бетонной кладки следует учитывать, в частности, два материала: глиняный кирпич и конструкционную сталь.

При их скреплении необходимо учитывать дифференциальное движение между глиняным кирпичом и бетонной кладкой, поскольку бетонная кладка имеет общую тенденцию к усадке, а кладка из глиняного кирпича имеет тенденцию к расширению. Эти неравномерные движения могут вызвать растрескивание, особенно в композитных конструкциях и в стенах, состоящих из кирпича и блока в одной и той же плоскости.

Композитные стены представляют собой многослойные стены, предназначенные для того, чтобы действовать структурно, как единое целое, выдерживая приложенные нагрузки. Wythes обычно соединяются вместе с помощью стенных связей через заданные интервалы, чтобы обеспечить адекватную передачу нагрузки. Когда составная стена включает в себя стержень из глиняного кирпича, соединенный с узлом бетонной кладки, используется арматура швов лестничного типа или коробчатые связи, чтобы обеспечить некоторую степень бокового смещения между стержнями. Кроме того, в ряду глиняного кирпича устанавливаются компенсационные швы, совпадающие с деформационными швами в ряду бетонной кладки.

Когда глиняный кирпич используется в качестве акцентной полосы в бетонной каменной стене или наоборот, дифференциальное движение двух материалов может привести к растрескиванию, если не будут приняты меры, компенсирующие это движение. Чтобы уменьшить растрескивание, можно использовать плоскости скольжения между полосой и окружающей стеной, горизонтальную арматуру или более частые контрольные швы или их комбинацию для предотвращения растрескивания. Дополнительную информацию об этих подходах см. в разделе «Контроль за трещинами в бетонном кирпиче и других облицовочных материалах для бетонной кладки» (ссылка 6).

При использовании кирпичной кладки в сочетании с конструкционной сталью также необходимо учитывать различия в температурном движении. В дополнение к различиям в термических коэффициентах стальные профили обычно имеют гораздо более высокое отношение площади поверхности к объему и имеют тенденцию быстрее реагировать на изменения температуры. Обычно это обеспечивается щелевыми и гибкими соединениями. Бетонные каменные стены для металлических зданий (ссылка 5) содержит более подробную информацию по этому вопросу.

Чрезмерный прогиб

Поскольку стены и балки прогибаются под структурными нагрузками, может произойти растрескивание. Кроме того, прогиб опорных элементов может вызвать появление трещин в элементах кладки. Для снижения вероятности растрескивания доступны следующие альтернативы:

• добавление арматурной стали в кладку для пересечения предполагаемых трещин и ограничения их ширины,
• ограничение прогиба элементов, обеспечивающих вертикальную поддержку неармированной кладки, до допустимых уровней (менее или равной l /600 не более 0,3 дюйма (7,6 мм) из-за статической нагрузки и динамической нагрузки при поддержке неармированной кладки) (ссылка 2), и;
• с использованием деформационных швов для эффективной облицовки каменной кладки, чтобы она могла сочленяться с изогнутой формой опорного элемента.

Структурная перегрузка

Все стеновые системы подвержены потенциальному растрескиванию из-за внешних расчетных нагрузок из-за ветра, давления грунта или сейсмических сил. Растрескивание из-за этих источников контролируется путем применения соответствующих критериев проектирования конструкции, таких как расчет допустимого напряжения или расчет прочности. Эти критерии подробно обсуждаются в документах «Расчет допустимых напряжений бетонной кладки» и «Положения о расчете прочности бетонной кладки» (ссылки 1 и 9).).

Осадка

Дифференциальная осадка возникает, когда части поддерживающего фундамента оседают из-за слабого или неправильно уплотненного грунта основания. Осадка фундамента обычно вызывает ступенчатую трещину вдоль растворных швов в осевшей зоне, как показано на рис. 1. Предотвращение растрескивания при осадке зависит от реалистичной оценки несущей способности грунта, а также от правильного проектирования и строительства основания.

Фундаменты должны располагаться на нетронутой естественной почве, если эта почва не является непригодной, слабой или мягкой. Неподходящий грунт следует удалить и заменить утрамбованным грунтом, гравием или бетоном. Точно так же перед установкой фундамента необходимо удалить корни деревьев, строительный мусор и лед. Добавление армирования в фундамент также может уменьшить эффект дифференциальной осадки.

СТРАТЕГИИ КОНТРОЛЯ ТРЕЩИН

В дополнение к надлежащим стратегиям проектирования, описанным выше для несущей способности конструкции и дифференциального движения, следующие рекомендации могут быть применены для ограничения образования трещин в бетонных каменных стенах.

Свойства материалов

Традиционно борьба с трещинами в бетонной кладке основывалась на задании бетонных блоков кладки с низким содержанием влаги, использовании горизонтальной арматуры и использовании контрольных швов для компенсации деформации. До выпуска ASTM C9 2000 г.0 (ссылка 8), низкое содержание влаги было определено требованием устройства контроля влажности Типа I. Намерение состояло в том, чтобы предоставить проектировщикам гарантию блоков с более низким содержанием влаги, чтобы свести к минимуму потенциальное растрескивание при усадке. Тем не менее, есть несколько ограничений, связанных с тем, чтобы полагаться только на содержание влаги, поскольку существуют другие факторы, влияющие на усадку, которые не учитываются при указании единиц типа I. Кроме того, производители бетонной кладки не всегда инвентаризовали блоки типа I. Самое главное, блоки Типа I нужно было защищать до тех пор, пока они не будут помещены в стену, что оказалось сложным в некоторых проектах. Из-за вышеуказанных проблем, связанных со спецификацией Типа I, ASTM удалил из стандарта обозначения Типа I (единицы с контролем влажности) и Типа II (единицы без контроля влажности).

В связи с удалением обозначений типа агрегата из ASTM C90 независимо от типа агрегата были разработаны два метода определения расстояния между контрольными стыками: 1). Эмпирические критерии борьбы с трещинами, которые основаны на успешных, исторических характеристиках в течение многих лет в различных географических условиях и 2). Разработаны критерии контроля трещин, основанные на коэффициенте контроля трещин (CCC), который включает комбинированные эффекты движения из-за усадки при высыхании, усадки при карбонизации и усадки из-за изменения температуры. Первый представлен в NCMA TEK 10-2C, Контрольные швы для бетонных каменных стен – эмпирический метод (ссылка 4), а второй – в TEK 10-3 Контрольные швы для бетонных каменных стен – альтернативный инженерный метод (ссылка 3). Эмпирический метод является наиболее часто используемым методом и применим к большинству обычных типов зданий. Инженерный метод обычно используется только тогда, когда возникают необычные условия, такие как блоки темного цвета в климате с большими колебаниями температуры.

Контрольные соединения

Контрольные соединения представляют собой вертикальные перегородки, встроенные в стену для уменьшения ограничений и обеспечения возможности продольного перемещения. Поскольку усадочные трещины в бетонной кладке представляют собой скорее эстетическую, чем структурную проблему, контрольные швы обычно требуются только в стенах, где усадочные трещины могут ухудшить внешний вид или где может произойти проникновение воды. TEK 10-2C (ссылка 4) предоставляет гораздо более подробную информацию о деталях, типах и расположении управляющих соединений.

Армирование для ограничения ширины трещины

В дополнение к внешним ограничениям, армирование вызывает некоторое внутреннее ограничение внутри стены. Армирование реагирует на изменение температуры соответствующим изменением длины; однако армирование не претерпевает объемных изменений из-за изменений влажности или карбонизации. Следовательно, по мере усадки стенки арматура подвергается упругому укорочению (деформации), что приводит к сжимающему напряжению в стали. Соответственно, окружающая кладка компенсирует это сжатие растяжением. В момент, когда кладка трескается и пытается открыться, напряжение в арматуре превращается в растяжение и ограничивает ширину трещины, удерживая ее закрытой.

Чистый эффект заключается в том, что армирование контролирует ширину трещины, вызывая большее количество (частоту) появления трещин. По мере увеличения коэффициента горизонтального армирования (площадь поперечного сечения горизонтальной стали по сравнению с площадью поперечного сечения вертикальной кладки) ширина трещины уменьшается. Арматура меньшего размера на более близких расстояниях более эффективна, чем более крупная арматура на более широких расстояниях, хотя горизонтальная арматура на расстояниях до 144 дюймов (3658 мм) считается эффективной для ограничения ширины трещин в некоторых областях.

Исследования показали, что армирование в виде арматуры для швов или армированных связующих балок эффективно ограничивает ширину трещин в стенах из бетонной кладки. Как указывалось ранее, по мере увеличения уровня армирования и уменьшения расстояния между армированием растрескивание становится более равномерным, а ширина трещины уменьшается. По этой причине минимальное количество горизонтальной арматуры необходимо при использовании рекомендованных NCMA максимальных контрольных расстояний между швами (ссылки 3 и 4).

Стены в районах с высокой сейсмической активностью с относительно большим количеством горизонтальной арматуры могут не требовать контрольных швов, так как только арматура уменьшает ширину усадочных трещин до размера, который можно эффективно обрабатывать водоотталкивающими покрытиями. Опыт показал, что этого можно добиться в стенах с горизонтальным армированием не менее 0,2% (ссылка 3). См. Таблицу 1 для определения размера и расстояния между армированием, чтобы соответствовать этому критерию.

Таблица 1—Максимальное расстояние горизонтальной арматуры для соответствия критериям As > 0,002 An

Ссылки

1. Расчет допустимых напряжений бетонной кладки На основе IBC 2012 г. и MSJC 2011 г., TEK 14-7C. Национальная ассоциация бетонщиков, 2013 г.
2. Строительные нормы и правила для каменных конструкций, ACI 530-05/ASCE 6-05/TMS 402-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
3. Регулирующие швы для стен из бетонной кладки – альтернативный инженерный метод, ТЕК 10-3. Национальная ассоциация бетонщиков, 2003 г.
4. Регулирующие швы для бетонных стен – эмпирический метод, ТЭК 10-2С. Национальная ассоциация бетонщиков, 2010 г.
5. Стены бетонные каменные для металлоконструкций, TR-149.
